Alfa Romeo MiTo 2018 Manual de Uso e Manutenção (in Portuguese)

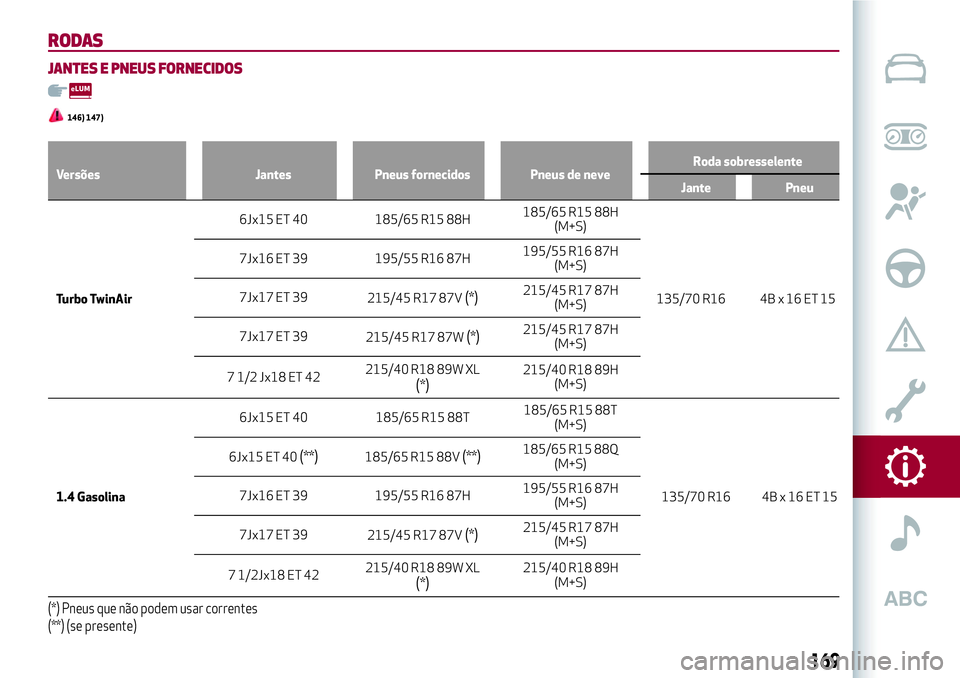

RODAS
JANTES E PNEUS FORNECIDOS
146) 147)
Versões Jantes Pneus fornecidos Pneus de neveRoda sobresselente
Jante Pneu
Turbo TwinAir6Jx15
ET 40 185/65 R15 88H185/65 R15 88H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Gasolina6Jx15 ET 40 185/65 R15 88T185/65 R15 88T
(M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V
(*)215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
(*) Pneus que não podem usar correntes
(**) (se presente)
169

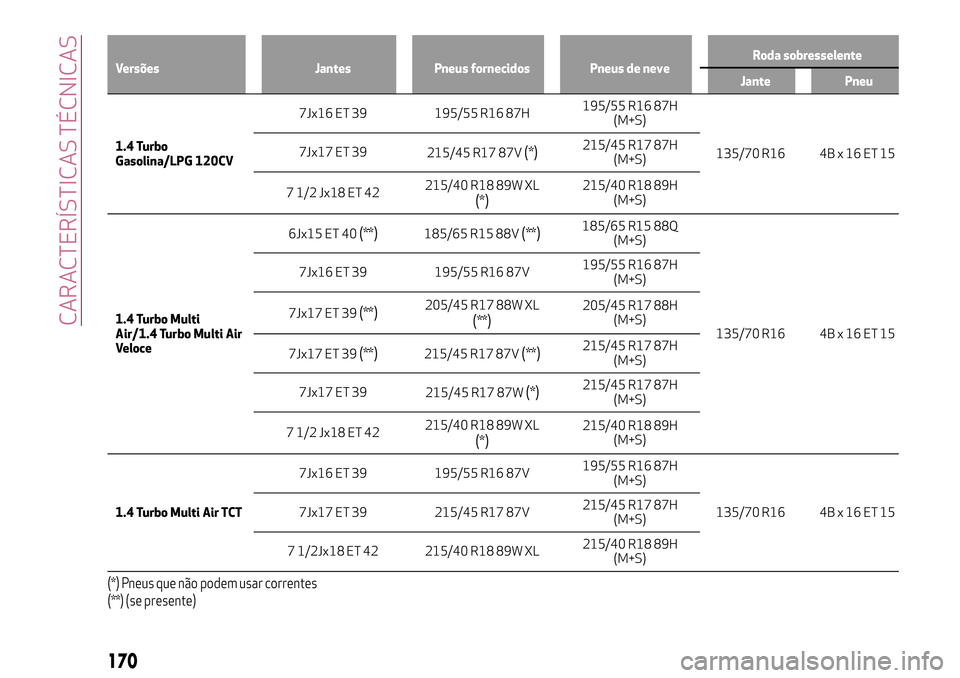

Versões Jantes Pneus fornecidos Pneus de neveRoda sobresselente
Jante Pneu
1.4 Turbo
Gasolina/LPG
120CV7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo Multi
Air/1.4 Turbo Multi Air
Veloce6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
7Jx17 ET 39
(**)205/45 R17 88W XL(**)205/45 R17 88H
(M+S)
7Jx17 ET 39
(**)215/45 R17 87V(**)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo Multi Air TCT7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
(*) Pneus que não podem usar correntes
(**) (se presente)
170
CARACTERÍSTICAS TÉCNICAS

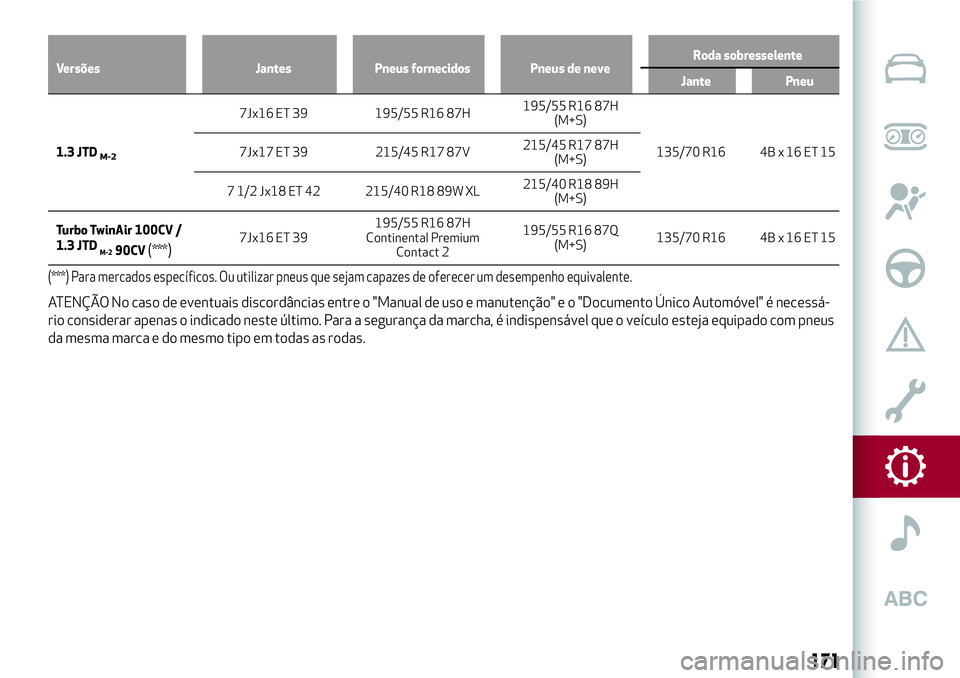

Versões Jantes Pneus fornecidos Pneus de neveRoda sobresselente
Jante Pneu
1.3 JTDM-2
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
Turbo TwinAir 100CV /
1.3 JTD
M-290CV(***)7Jx16 ET 39195/55 R16 87H
Continental Premium
Contact 2195/55 R16 87Q
(M+S)135/70 R16 4B x 16 ET 15
(***) Para mercados específicos. Ou utilizar pneus que sejam capazes de oferecer um desempenho equivalente.
ATENÇÃO No caso de eventuais discordâncias entre o "Manual de uso e manutenção" e o "Documento Único Automóvel" é necessá-
rio considerar apenas o indicado neste último. Para a segurança da marcha, é indispensável que o veículo esteja equipado com pneus
da mesma marca e do mesmo tipo em todas as rodas.
171

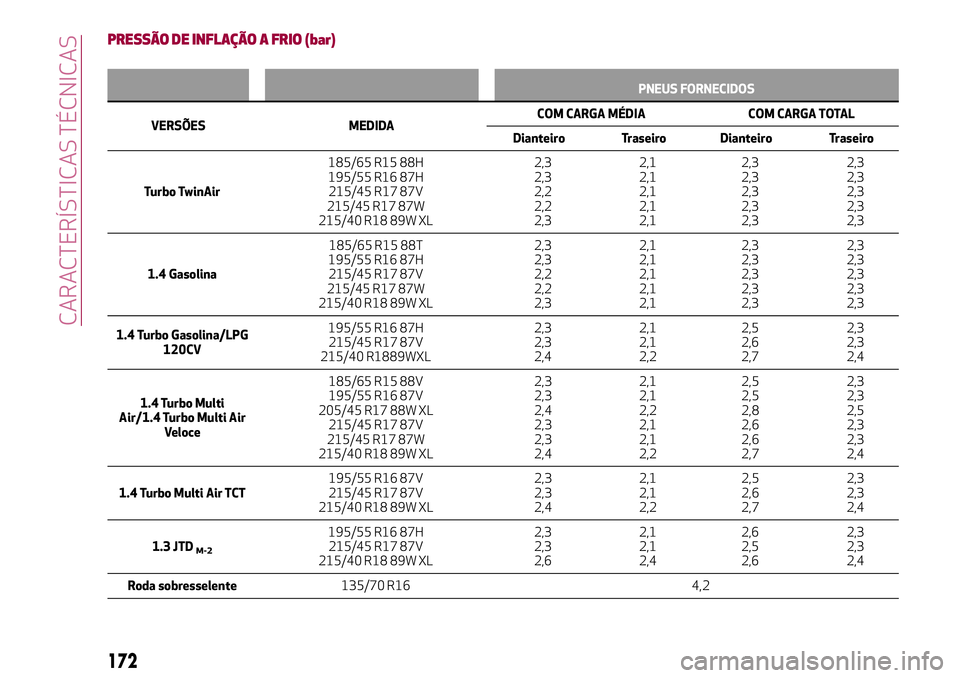

PRESSÃO DE INFLAÇÃO A FRIO (bar)
PNEUS FORNECIDOS
VERSÕES MEDIDACOM CARGA MÉDIA COM CARGA TOTAL
Dianteiro Traseiro Dianteiro Traseiro
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Gasolina185/65 R15 88T
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Gasolina/LPG
120CV195/55 R16 87H
215/45 R17 87V
215/40 R1889WXL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.4 Turbo Multi
Air/1.4 Turbo Multi Air
Veloce185/65 R15 88V
195/55 R16 87V
205/45 R17 88W XL
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,3
2,42,1
2,1
2,2
2,1
2,1
2,22,5
2,5
2,8
2,6
2,6
2,72,3
2,3
2,5
2,3
2,3
2,4
1.4 Turbo Multi Air TCT195/55 R16 87V
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.3 JTD
M-2
195/55 R16 87H
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,62,1
2,1
2,42,6
2,5
2,62,3
2,3
2,4
Roda sobresselente135/70 R16 4,2
172
CARACTERÍSTICAS TÉCNICAS

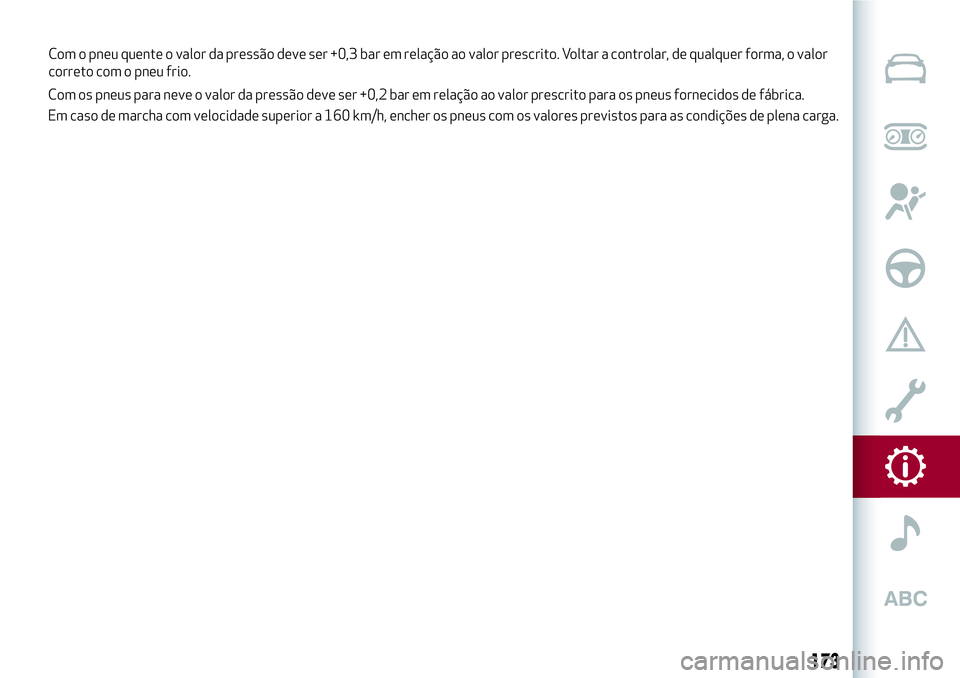

Com os pneus para neve o valor da pressão deve ser +0,2 bar em relação ao valor prescrito para os pneus fornecidos de fábrica.
Em caso de marcha com velocidade superior a 160 km/h, encher os pneus com os valores previstos para as condições de plena carga.
173
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Voltar a controlar, de qualquer forma, o valor
correto com o pneu frio.

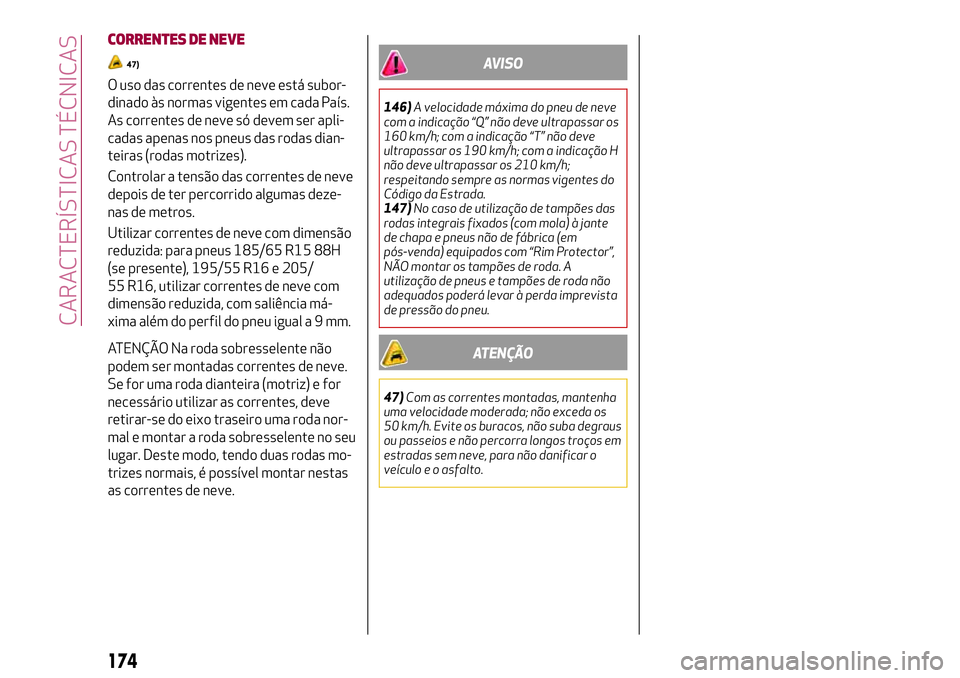

CORRENTES DE NEVE
47)
O uso das correntes de neve está subor-
dinado às normas vigentes em cada País.
As correntes de neve só devem ser apli-
cadas apenas nos pneus das rodas dian-
teiras (rodas motrizes).
Controlar a tensão das correntes de neve
depois de ter percorrido algumas deze-
nas de metros.
Utilizar correntes de neve com dimensão
reduzida: para pneus 185/65 R15 88H
(se presente), 195/55 R16 e 205/
55 R16, utilizar correntes de neve com
dimensão reduzida, com saliência má-
xima além do perfil do pneu iguala9mm.
ATENÇÃO Na roda sobresselente não
podem ser montadas correntes de neve.
Se for uma roda dianteira (motriz) e for
necessário utilizar as correntes, deve
retirar-se do eixo traseiro uma roda nor-
mal e montar a roda sobresselente no seu
lugar. Deste modo, tendo duas rodas mo-
trizes normais, é possível montar nestas
as correntes de neve.
AVISO
146)A velocidade máxima do pneu de neve
com a indicação “Q” não deve ultrapassar os
160 km/h; com a indicação “T” não deve
ultrapassar os 190 km/h; com a indicação H
não deve ultrapassar os 210 km/h;
respeitando sempre as normas vigentes do
Código da Estrada.
147)No caso de utilização de tampões das
rodas integrais fixados (com mola) à jante
de chapa e pneus não de fábrica (em
pós-venda) equipados com “Rim Protector”,
NÃO montar os tampões de roda. A
utilização de pneus e tampões de roda não
adequados poderá levar à perda imprevista
de pressão do pneu.
ATENÇÃO
47)Com as correntes montadas, mantenha
uma velocidade moderada; não exceda os
50 km/h. Evite os buracos, não suba degraus
ou passeios e não percorra longos troços em
estradas sem neve, para não danificar o
veículo e o asfalto.
174
CARACTERÍSTICAS TÉCNICAS

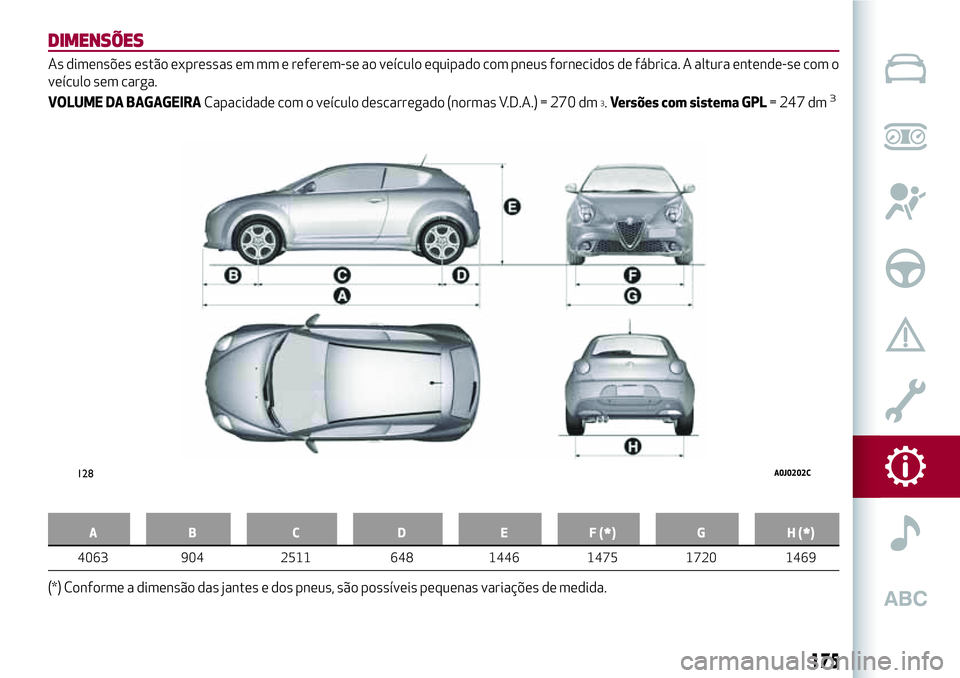

DIMENSÕES
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos de fábrica. A altura entende-se com o
veículo sem carga.
VOLUME DA BAGAGEIRACapacidade com o veículo descarregado (normas V.D.A.) = 270 dm
3.Versões com sistema GPL= 247 dm3
A B C D E F (*) G H (*)
4063 904 2511 648 1446 1475 1720 1469
(*) Conforme a dimensão das jantes e dos pneus, são possíveis pequenas variações de medida.
128A0J0202C
175

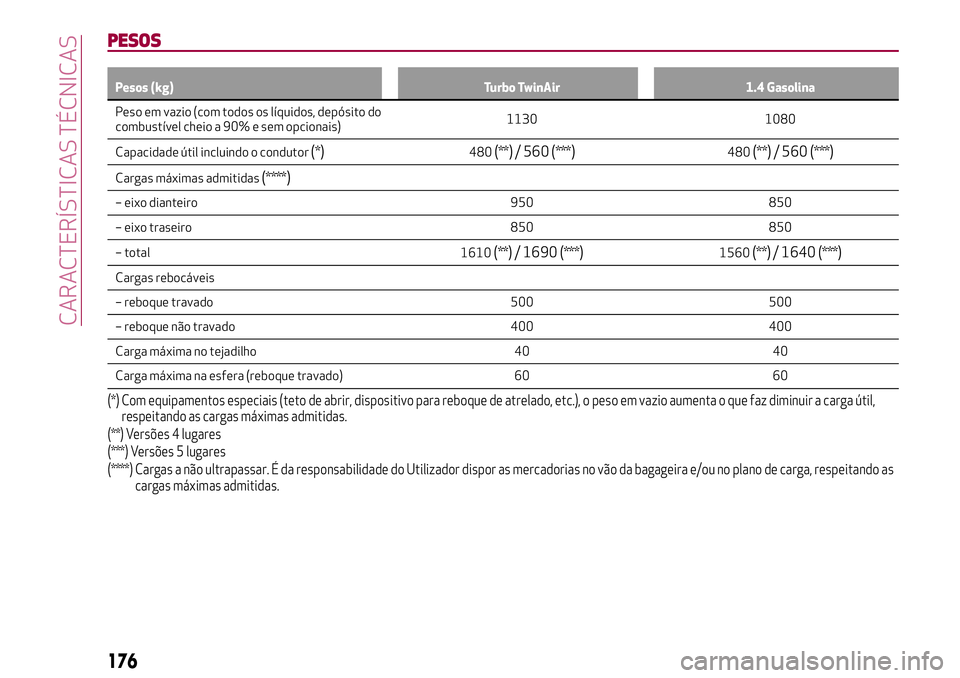

PESOS
Pesos (kg) Turbo TwinAir 1.4 Gasolina
Peso em vazio (com todos os líquidos, depósito do
combustível
cheio a 90% e sem opcionais)1130 1080
Capacidade útil incluindo o condutor
(*)480(**)/ 560(***)480(**)/ 560(***)
Cargas máximas admitidas(****)
– eixo dianteiro 950 850
– eixo traseiro 850 850
– total
1610
(**)/ 1690(***)1560(**)/ 1640(***)
Cargas rebocáveis
– reboque travado 500 500
– reboque não travado 400 400
Carga máxima no tejadilho 40 40
Carga máxima na esfera (reboque travado) 60 60
(*) Com equipamentos especiais (teto de abrir, dispositivo para reboque de atrelado, etc.), o peso em vazio aumenta o que faz diminuir a carga útil,
respeitando as cargas máximas admitidas.
(**) Versões 4 lugares
(***) Versões 5 lugares
(****) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as
cargas máximas admitidas.
176
CARACTERÍSTICAS TÉCNICAS

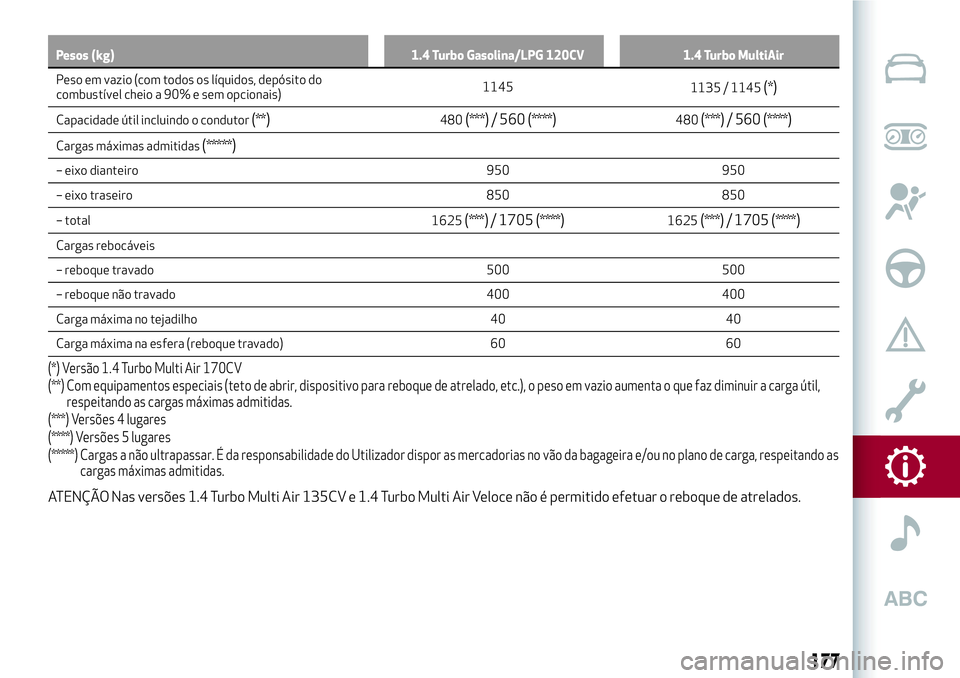

Pesos (kg) 1.4 Turbo Gasolina/LPG 120CV 1.4 Turbo MultiAir
Peso em vazio (com todos os líquidos, depósito do
combustível
cheio a 90% e sem opcionais)1145
1135 / 1145(*)
Capacidade útil incluindo o condutor(**)480(***)/ 560(****)480(***)/ 560(****)
Cargas máximas admitidas(*****)
– eixo dianteiro 950 950
– eixo traseiro 850 850
– total
1625
(***)/ 1705(****)1625(***)/ 1705(****)
Cargas rebocáveis
– reboque travado 500 500
– reboque não travado 400 400
Carga máxima no tejadilho 40 40
Carga máxima na esfera (reboque travado) 60 60
(*) Versão 1.4 Turbo Multi Air 170CV
(**) Com equipamentos especiais (teto de abrir, dispositivo para reboque de atrelado, etc.), o peso em vazio aumenta o que faz diminuir a carga útil,
respeitando as cargas máximas admitidas.
(***) Versões 4 lugares
(****) Versões 5 lugares
(*****) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as
cargas máximas admitidas.
ATENÇÃO Nas versões 1.4 Turbo Multi Air 135CV e 1.4 Turbo Multi Air Veloce não é permitido efetuar o reboque de atrelados.
177

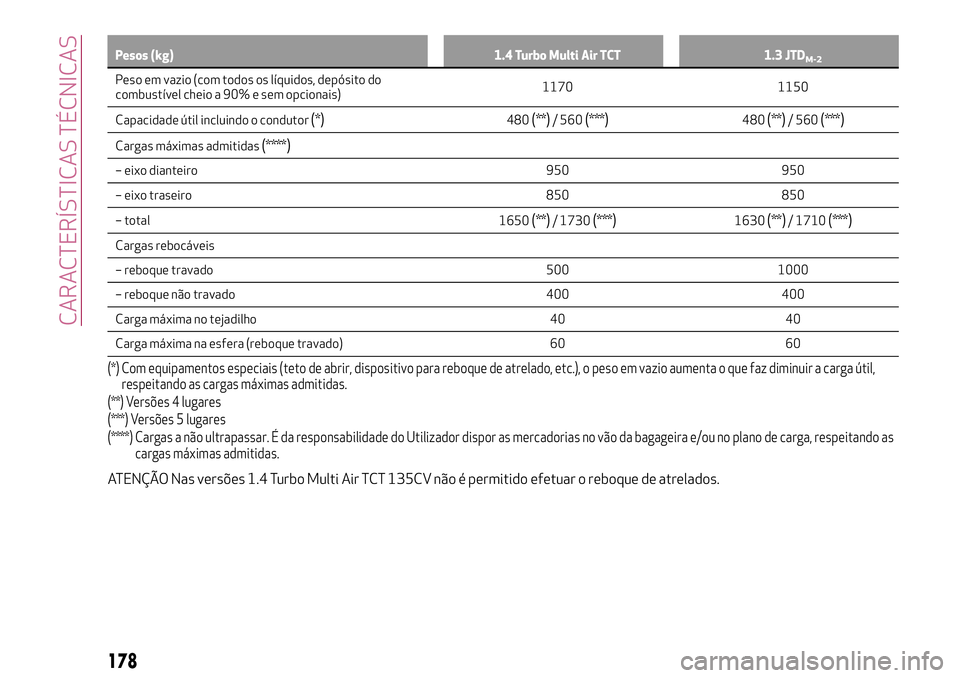

Pesos (kg) 1.4 Turbo Multi Air TCT 1.3 JTDM-2
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)1170 1150
Capacidade útil incluindo o condutor
(*)480(**)/ 560(***)480(**)/ 560(***)
Cargas máximas admitidas(****)
– eixo dianteiro 950 950
– eixo traseiro 850 850
– total
1650
(**)/ 1730(***)1630(**)/ 1710(***)
Cargas rebocáveis
– reboque travado 500 1000
– reboque não travado 400 400
Carga máxima no tejadilho 40 40
Carga máxima na esfera (reboque travado) 60 60
(*) Com equipamentos especiais (teto de abrir, dispositivo para reboque de atrelado, etc.), o peso em vazio aumenta o que faz diminuir a carga útil,
respeitando as cargas máximas admitidas.
(**) Versões 4 lugares
(***) Versões 5 lugares
(****) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as
cargas máximas admitidas.
ATENÇÃO Nas versões 1.4 Turbo Multi Air TCT 135CV não é permitido efetuar o reboque de atrelados.
178
