Alfa Romeo MiTo 2019 Betriebsanleitung (in German)

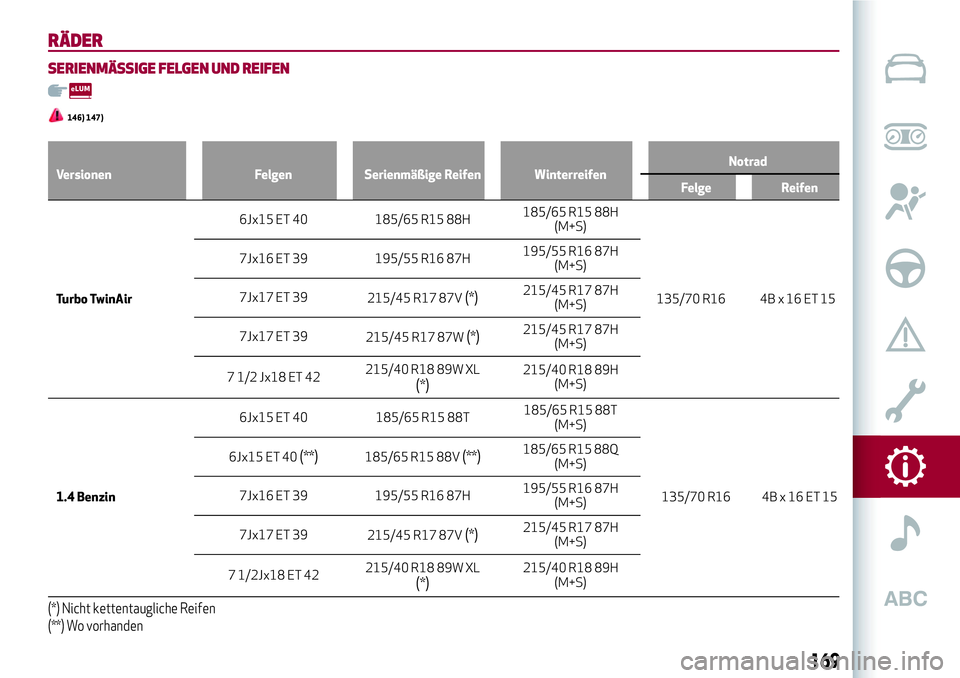

RÄDER
SERIENMÄSSIGE FELGEN UND REIFEN
146) 147)
Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge Reifen
Turbo TwinAir6Jx15
ET 40 185/65 R15 88H185/65 R15 88H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Benzin6Jx15 ET 40 185/65 R15 88T185/65 R15 88T
(M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V
(*)215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
(*) Nicht kettentaugliche Reifen
(**) Wo vorhanden
169

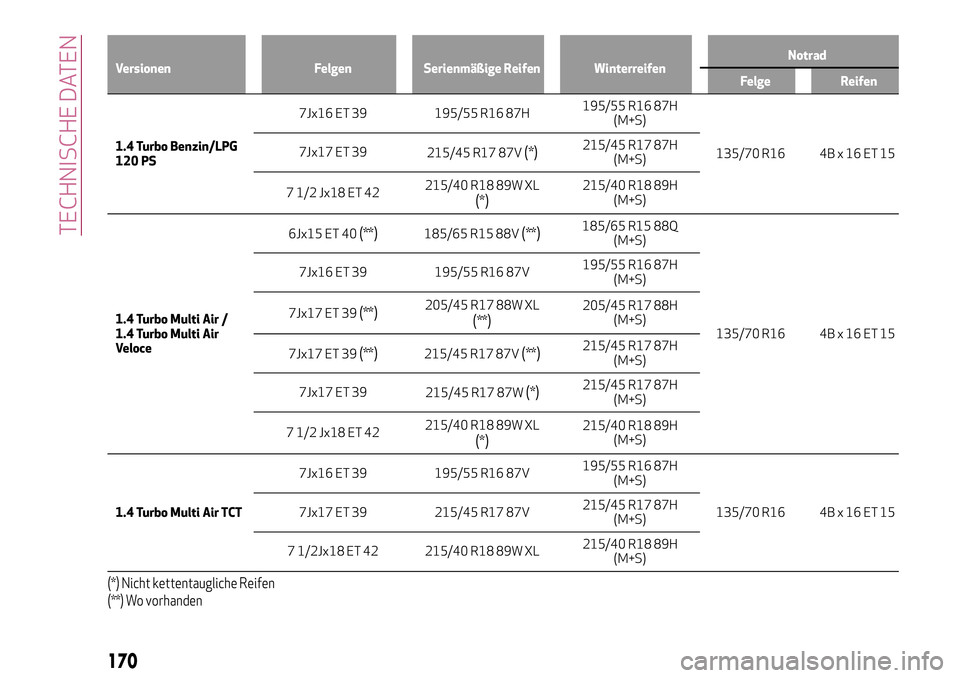

Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge Reifen
1.4 Turbo Benzin/LPG
120
PS7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo Multi Air /
1.4 Turbo Multi Air
Veloce6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
7Jx17 ET 39
(**)205/45 R17 88W XL(**)205/45 R17 88H
(M+S)
7Jx17 ET 39
(**)215/45 R17 87V(**)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo Multi Air TCT7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
(*) Nicht kettentaugliche Reifen
(**) Wo vorhanden
170
TECHNISCHE DATEN

Versionen Felgen Serienmäßige Reifen WinterreifenNotrad
Felge Reifen
1.3 JTDM-2
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
Turbo TwinAir 100CV /
1.3 JTD
M-290 PS(***)7Jx16 ET 39195/55 R16 87H
Continental Premium
Contact 2195/55 R16 87Q
(M+S)135/70 R16 4B x 16 ET 15
(***) Für spezifische Märkte. Oder Reifen mit analogen Leistungseigenschaften benutzen.
ZUR BEACHTUNG Bei eventuellen Unterschieden zwischen "Handbuch für die Benutzung und Wartung" und "Fahrzeugbrief" müssen
die Angaben im Fahrzeugbrief als richtig angesehen werden. Aus Gründen der Fahrsicherheit müssen auf alle Räder Reifen des
gleichen Typs und der gleichen Marke aufgezogen werden.
171

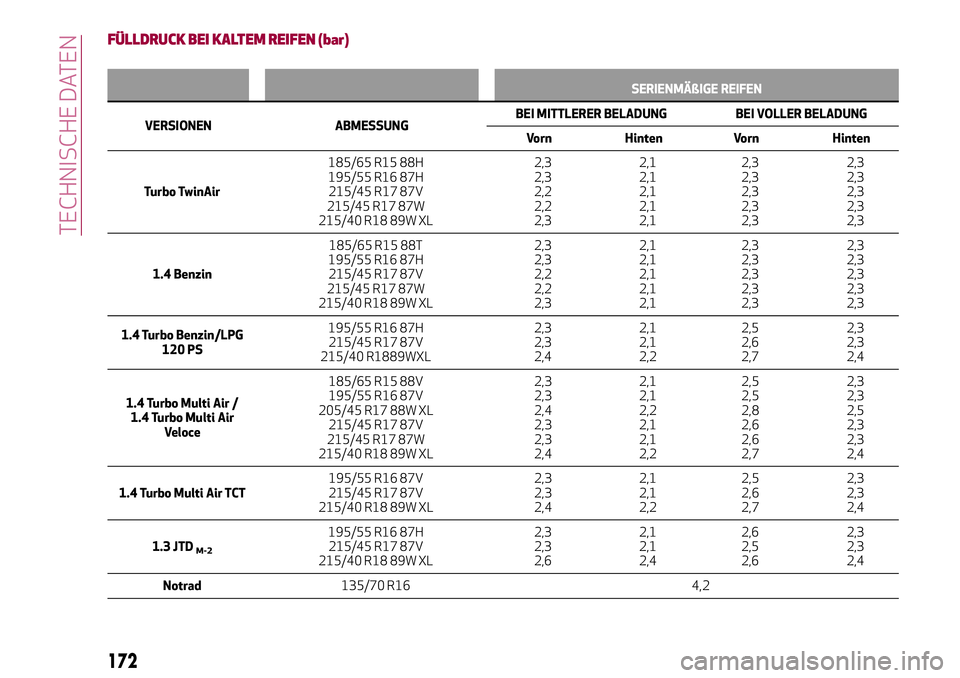

FÜLLDRUCK BEI KALTEM REIFEN (bar)
SERIENMÄßIGE REIFEN
VERSIONEN ABMESSUNGBEI MITTLERER BELADUNG BEI VOLLER BELADUNG
Vorn Hinten Vorn Hinten
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Benzin185/65 R15 88T
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Benzin/LPG
120 PS195/55 R16 87H
215/45 R17 87V
215/40 R1889WXL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.4 Turbo Multi Air /
1.4 Turbo Multi Air
Veloce185/65 R15 88V
195/55 R16 87V
205/45 R17 88W XL
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,3
2,42,1
2,1
2,2
2,1
2,1
2,22,5
2,5
2,8
2,6
2,6
2,72,3
2,3
2,5
2,3
2,3
2,4
1.4 Turbo Multi Air TCT195/55 R16 87V
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.3 JTD
M-2
195/55 R16 87H
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,62,1
2,1
2,42,6
2,5
2,62,3
2,3
2,4
Notrad135/70 R16 4,2
172
TECHNISCHE DATEN

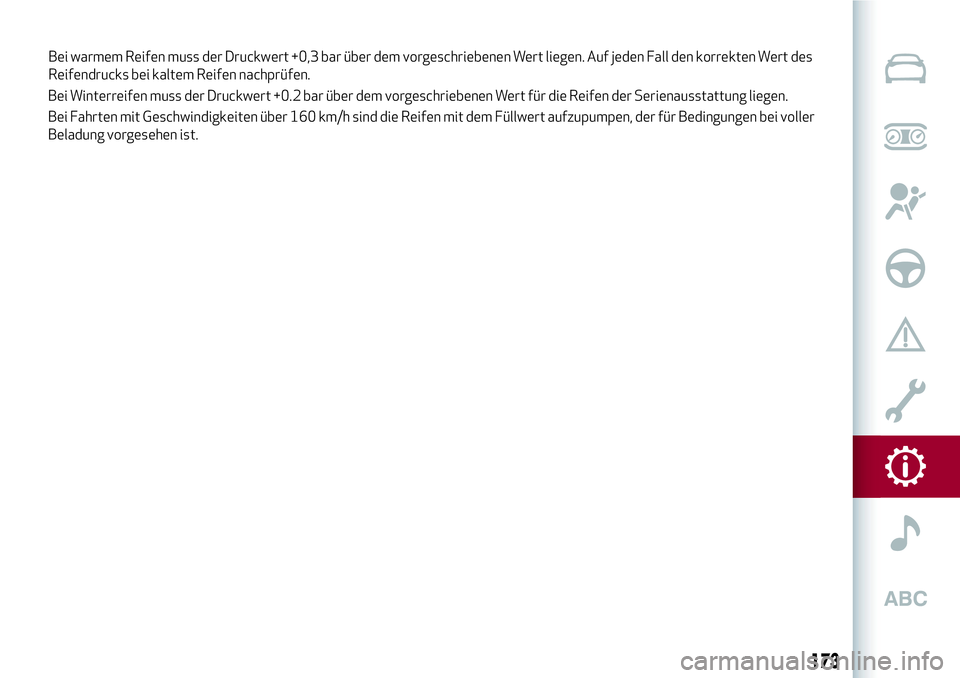

Bei Winterreifen muss der Druckwert +0.2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Bei Fahrten mit Geschwindigkeiten über 160 km/h sind die Reifen mit dem Füllwert aufzupumpen, der für Bedingungen bei voller
Beladung vorgesehen ist.
173
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert des
Reifendrucks bei kaltem Reifen nachprüfen.

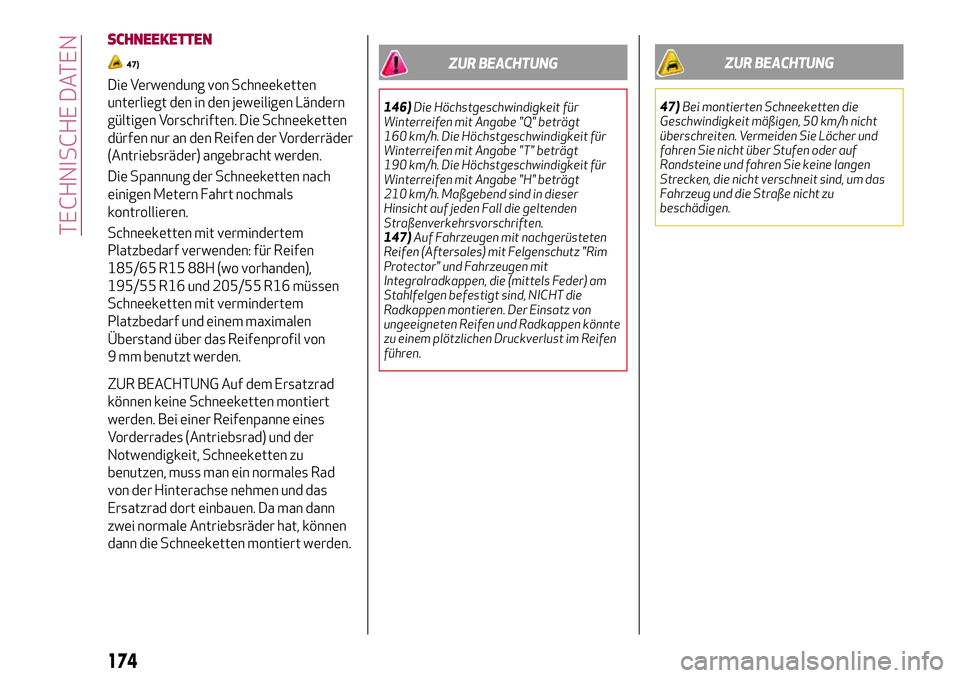

SCHNEEKETTEN
47)
Die Verwendung von Schneeketten
unterliegt den in den jeweiligen Ländern
gültigen Vorschriften. Die Schneeketten
dürfen nur an den Reifen der Vorderräder
(Antriebsräder) angebracht werden.
Die Spannung der Schneeketten nach
einigen Metern Fahrt nochmals
kontrollieren.
Schneeketten mit vermindertem
Platzbedarf verwenden: für Reifen
185/65 R15 88H (wo vorhanden),
195/55 R16 und 205/55 R16 müssen
Schneeketten mit vermindertem
Platzbedarf und einem maximalen
Überstand über das Reifenprofil von
9 mm benutzt werden.
ZUR BEACHTUNG Auf dem Ersatzrad
können keine Schneeketten montiert
werden. Bei einer Reifenpanne eines
Vorderrades (Antriebsrad) und der
Notwendigkeit, Schneeketten zu
benutzen, muss man ein normales Rad
von der Hinterachse nehmen und das
Ersatzrad dort einbauen. Da man dann
zwei normale Antriebsräder hat, können
dann die Schneeketten montiert werden.
ZUR BEACHTUNG
146)Die Höchstgeschwindigkeit für
Winterreifen mit Angabe "Q" beträgt
160 km/h. Die Höchstgeschwindigkeit für
Winterreifen mit Angabe "T" beträgt
190 km/h. Die Höchstgeschwindigkeit für
Winterreifen mit Angabe "H" beträgt
210 km/h. Maßgebend sind in dieser
Hinsicht auf jeden Fall die geltenden
Straßenverkehrsvorschriften.
147)Auf Fahrzeugen mit nachgerüsteten
Reifen (Aftersales) mit Felgenschutz "Rim
Protector" und Fahrzeugen mit
Integralradkappen, die (mittels Feder) am
Stahlfelgen befestigt sind, NICHT die
Radkappen montieren. Der Einsatz von
ungeeigneten Reifen und Radkappen könnte
zu einem plötzlichen Druckverlust im Reifen
führen.
ZUR BEACHTUNG
47)Bei montierten Schneeketten die
Geschwindigkeit mäßigen, 50 km/h nicht
überschreiten. Vermeiden Sie Löcher und
fahren Sie nicht über Stufen oder auf
Randsteine und fahren Sie keine langen
Strecken, die nicht verschneit sind, um das
Fahrzeug und die Straße nicht zu
beschädigen.
174
TECHNISCHE DATEN

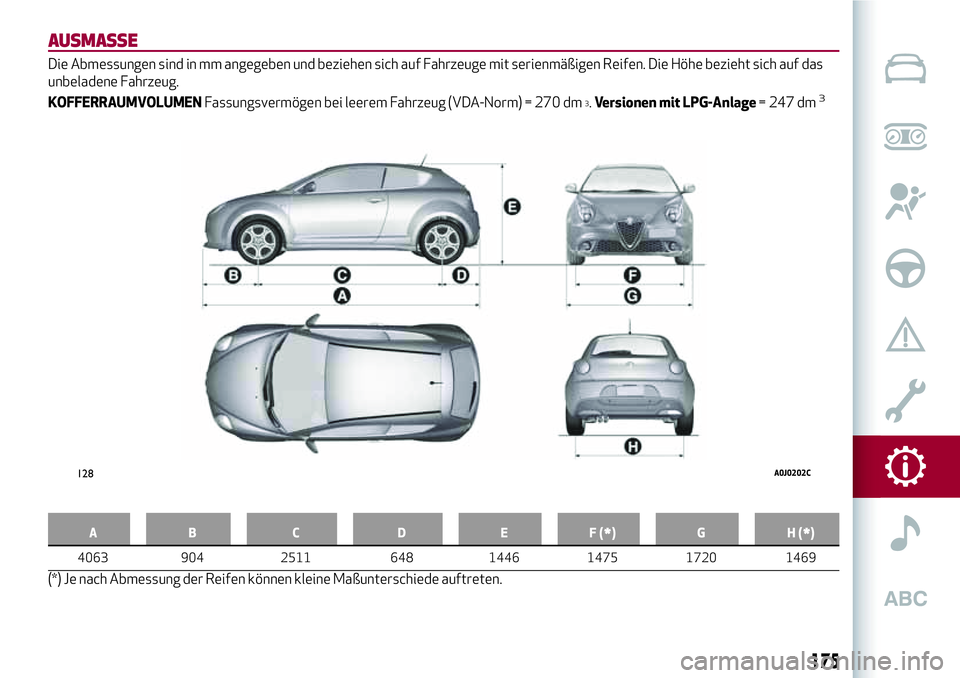

AUSMASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich auf das
unbeladene Fahrzeug.
KOFFERRAUMVOLUMENFassungsvermögen bei leerem Fahrzeug (VDA-Norm) = 270 dm
3.Versionen mit LPG-Anlage= 247 dm3
A B C D E F (*) G H (*)
4063 904 2511 648 1446 1475 1720 1469
(*) Je nach Abmessung der Reifen können kleine Maßunterschiede auftreten.
128A0J0202C
175

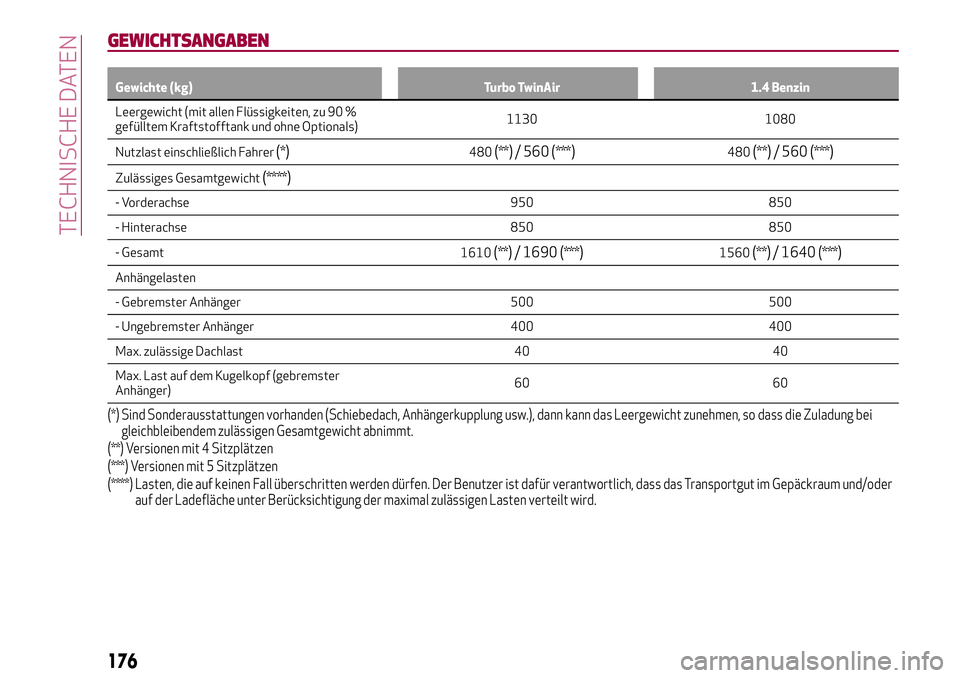

GEWICHTSANGABEN
Gewichte (kg) Turbo TwinAir 1.4 Benzin
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem
Kraftstofftank und ohne Optionals)1130 1080
Nutzlast einschließlich Fahrer
(*)480(**)/ 560(***)480(**)/ 560(***)
Zulässiges Gesamtgewicht(****)
- Vorderachse 950 850
- Hinterachse 850 850
- Gesamt
1610
(**)/ 1690(***)1560(**)/ 1640(***)
Anhängelasten
- Gebremster Anhänger 500 500
- Ungebremster Anhänger 400 400
Max. zulässige Dachlast 40 40
Max. Last auf dem Kugelkopf (gebremster
Anhänger)60 60
(*) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(**) Versionen mit 4 Sitzplätzen
(***) Versionen mit 5 Sitzplätzen
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder
auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
176
TECHNISCHE DATEN

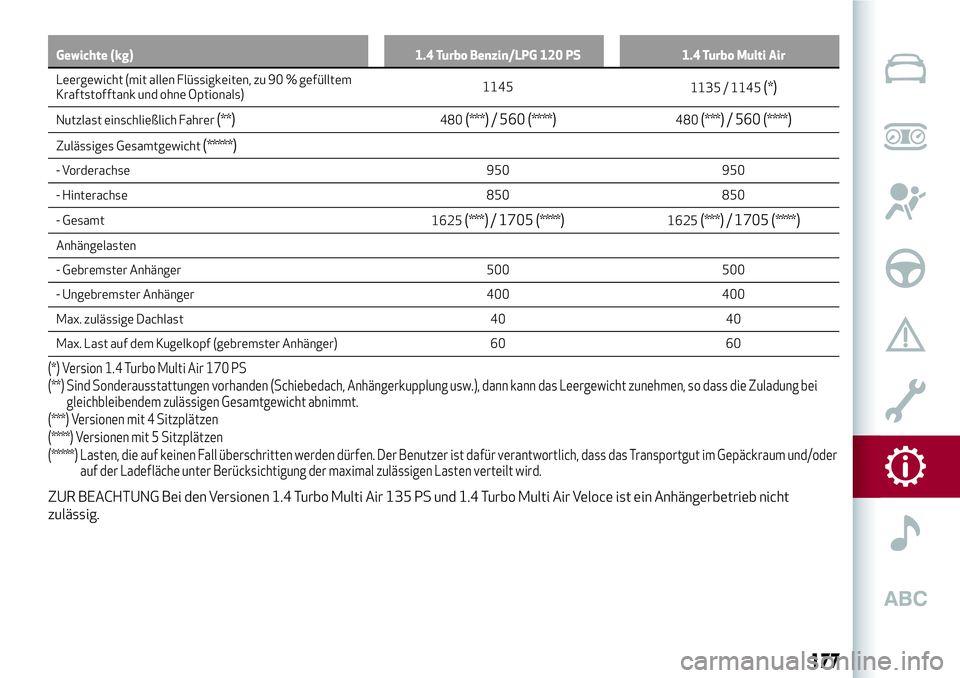

Gewichte (kg) 1.4 Turbo Benzin/LPG 120 PS 1.4 Turbo Multi Air
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank
und ohne Optionals)1145
1135 / 1145(*)
Nutzlast einschließlich Fahrer(**)480(***)/ 560(****)480(***)/ 560(****)
Zulässiges Gesamtgewicht(*****)
- Vorderachse 950 950
- Hinterachse 850 850
- Gesamt
1625
(***)/ 1705(****)1625(***)/ 1705(****)
Anhängelasten
- Gebremster Anhänger 500 500
- Ungebremster Anhänger 400 400
Max. zulässige Dachlast 40 40
Max. Last auf dem Kugelkopf (gebremster Anhänger) 60 60
(*) Version 1.4 Turbo Multi Air 170 PS
(**) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(***) Versionen mit 4 Sitzplätzen
(****) Versionen mit 5 Sitzplätzen
(*****) Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder
auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
ZUR BEACHTUNG Bei den Versionen 1.4 Turbo Multi Air 135 PS und 1.4 Turbo Multi Air Veloce ist ein Anhängerbetrieb nicht
zulässig.
177

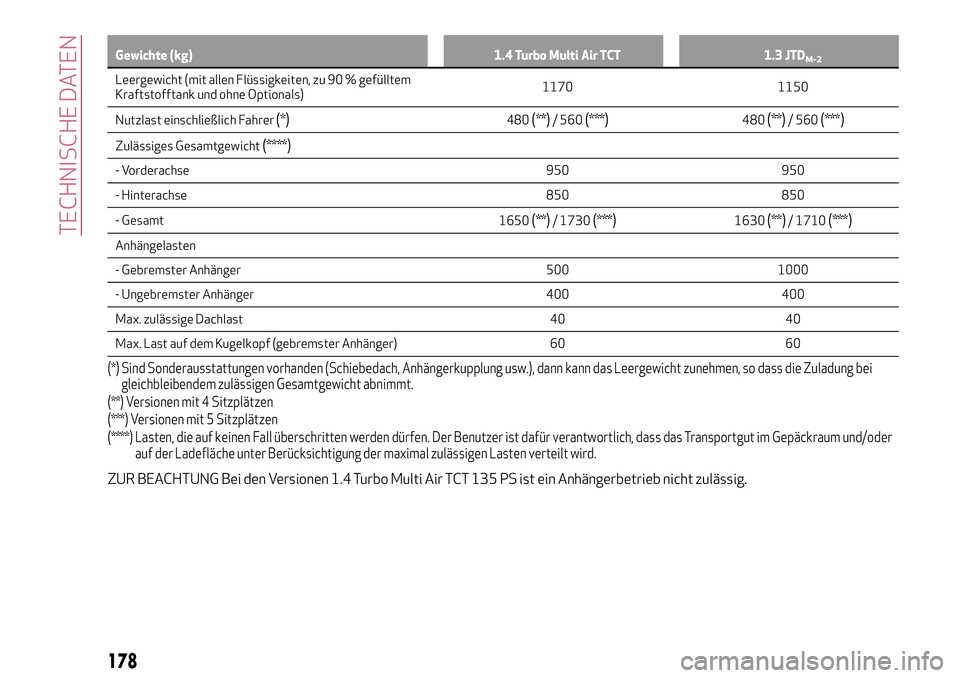

Gewichte (kg) 1.4 Turbo Multi Air TCT 1.3 JTDM-2
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1170 1150
Nutzlast einschließlich Fahrer
(*)480(**)/ 560(***)480(**)/ 560(***)
Zulässiges Gesamtgewicht(****)
- Vorderachse 950 950
- Hinterachse 850 850
- Gesamt
1650
(**)/ 1730(***)1630(**)/ 1710(***)
Anhängelasten
- Gebremster Anhänger 500 1000
- Ungebremster Anhänger 400 400
Max. zulässige Dachlast 40 40
Max. Last auf dem Kugelkopf (gebremster Anhänger) 60 60
(*) Sind Sonderausstattungen vorhanden (Schiebedach, Anhängerkupplung usw.), dann kann das Leergewicht zunehmen, so dass die Zuladung bei
gleichbleibendem zulässigen Gesamtgewicht abnimmt.
(**) Versionen mit 4 Sitzplätzen
(***) Versionen mit 5 Sitzplätzen
(****) Lasten, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Transportgut im Gepäckraum und/oder
auf der Ladefläche unter Berücksichtigung der maximal zulässigen Lasten verteilt wird.
ZUR BEACHTUNG Bei den Versionen 1.4 Turbo Multi Air TCT 135 PS ist ein Anhängerbetrieb nicht zulässig.
