Alfa Romeo MiTo 2019 Betriebsanleitung (in German)

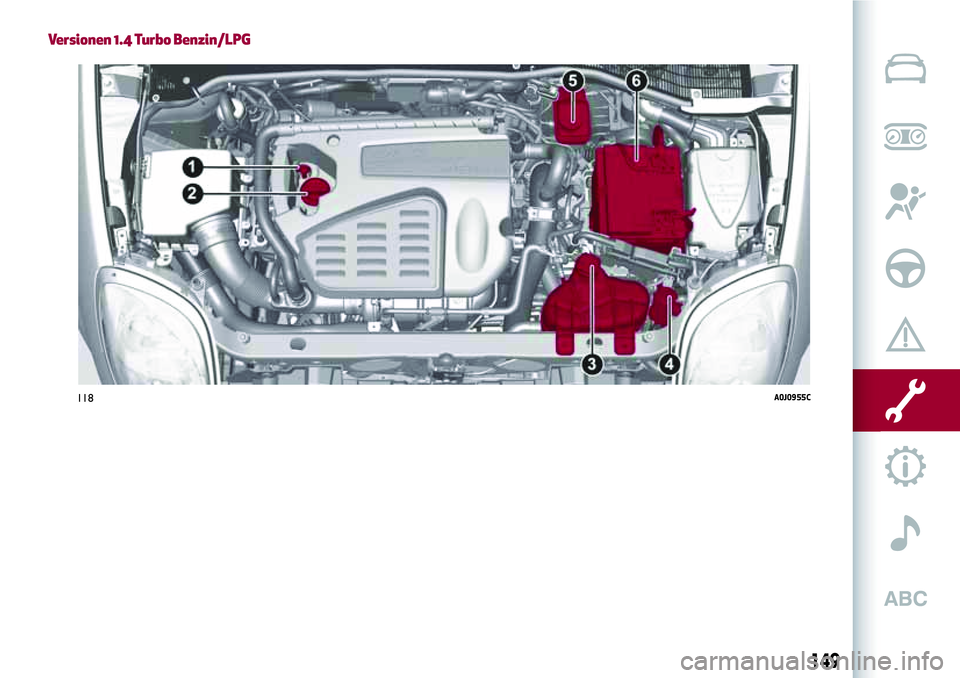

Versionen 1.4 Turbo Benzin/LPG
118A0J0955C
149

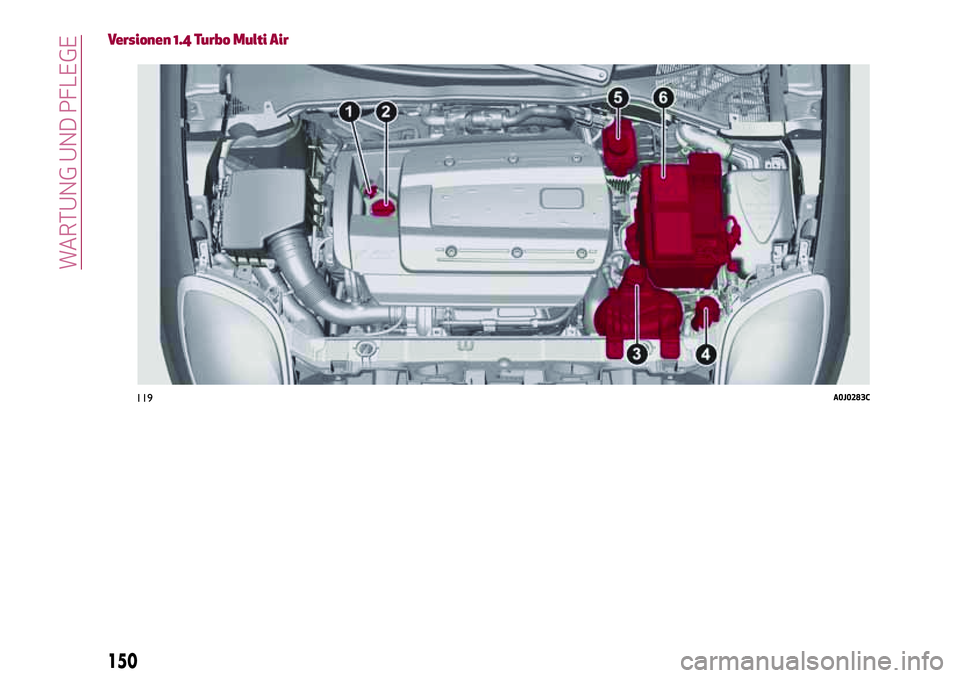

Versionen 1.4 Turbo Multi Air
119A0J0283C
150
WARTUNG UND PFLEGE

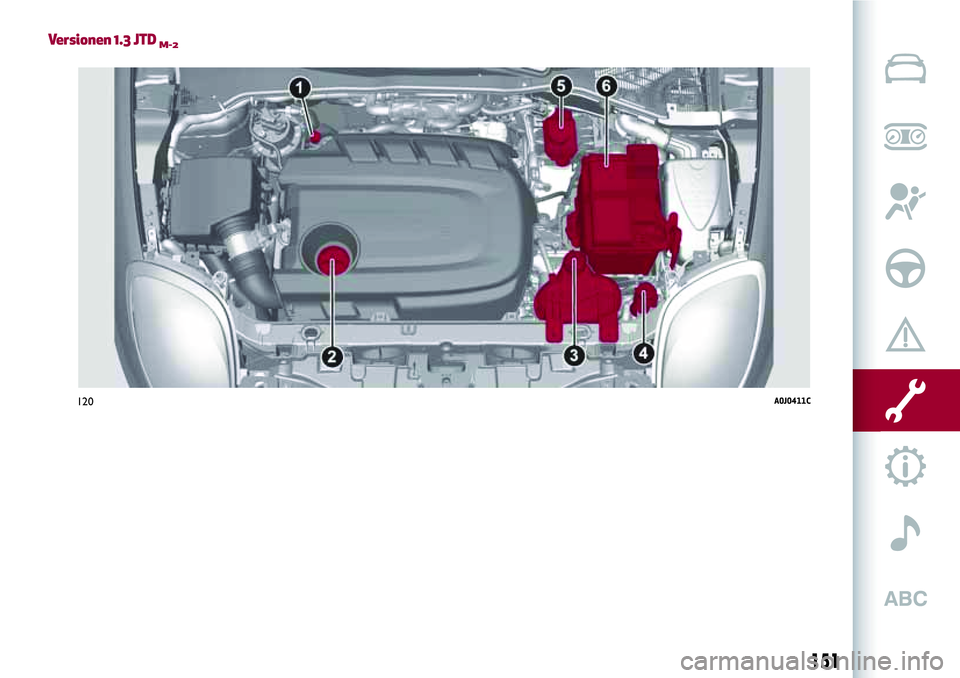

Versionen 1.3 JTDM-2
120A0J0411C
151

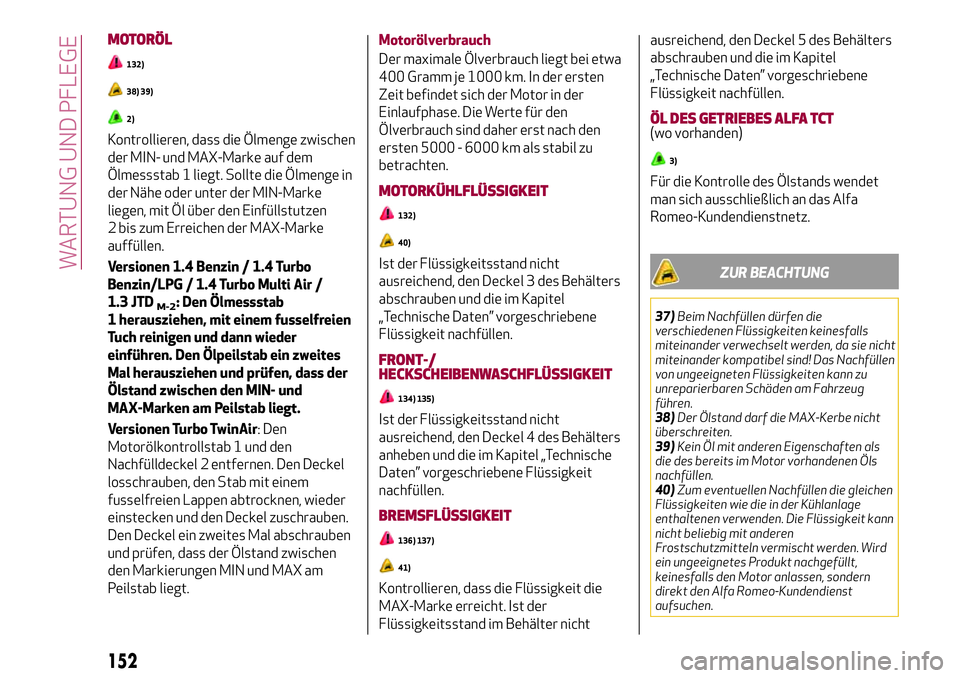

MOTORÖL
132)
38) 39)
2)
Kontrollieren, dass die Ölmenge zwischen
der MIN- und MAX-Marke auf dem
Ölmessstab 1 liegt. Sollte die Ölmenge in
der Nähe oder unter der MIN-Marke
liegen, mit Öl über den Einfüllstutzen
2 bis zum Erreichen der MAX-Marke
auffüllen.
Versionen 1.4 Benzin / 1.4 Turbo
Benzin/LPG / 1.4 Turbo Multi Air /
1.3 JTD
M-2: Den Ölmessstab
1 herausziehen, mit einem fusselfreien
Tuch reinigen und dann wieder
einführen. Den Ölpeilstab ein zweites
Mal herausziehen und prüfen, dass der
Ölstand zwischen den MIN- und
MAX-Marken am Peilstab liegt.
Versionen Turbo TwinAir: Den
Motorölkontrollstab 1 und den
Nachfülldeckel 2 entfernen. Den Deckel
losschrauben, den Stab mit einem
fusselfreien Lappen abtrocknen, wieder
einstecken und den Deckel zuschrauben.
Den Deckel ein zweites Mal abschrauben
und prüfen, dass der Ölstand zwischen
den Markierungen MIN und MAX am
Peilstab liegt.Motorölverbrauch
Der maximale Ölverbrauch liegt bei etwa
400 Gramm je 1000 km. In der ersten
Zeit befindet sich der Motor in der
Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den
ersten 5000 - 6000 km als stabil zu
betrachten.
MOTORKÜHLFLÜSSIGKEIT
132)
40)
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel 3 des Behälters
abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
FRONT-/
HECKSCHEIBENWASCHFLÜSSIGKEIT
134) 135)
Ist der Flüssigkeitsstand nicht
ausreichend, den Deckel 4 des Behälters
anheben und die im Kapitel „Technische
Daten” vorgeschriebene Flüssigkeit
nachfüllen.
BREMSFLÜSSIGKEIT
136) 137)
41)
Kontrollieren, dass die Flüssigkeit die
MAX-Marke erreicht. Ist der
Flüssigkeitsstand im Behälter nichtausreichend, den Deckel 5 des Behälters
abschrauben und die im Kapitel
„Technische Daten” vorgeschriebene
Flüssigkeit nachfüllen.
ÖL DES GETRIEBES ALFA TCT(wo vorhanden)
3)
Für die Kontrolle des Ölstands wendet
man sich ausschließlich an das Alfa
Romeo-Kundendienstnetz.
ZUR BEACHTUNG
37)Beim Nachfüllen dürfen die
verschiedenen Flüssigkeiten keinesfalls
miteinander verwechselt werden, da sie nicht
miteinander kompatibel sind! Das Nachfüllen
von ungeeigneten Flüssigkeiten kann zu
unreparierbaren Schäden am Fahrzeug
führen.
38)Der Ölstand darf die MAX-Kerbe nicht
überschreiten.
39)Kein Öl mit anderen Eigenschaften als
die des bereits im Motor vorhandenen Öls
nachfüllen.
40)Zum eventuellen Nachfüllen die gleichen
Flüssigkeiten wie die in der Kühlanlage
enthaltenen verwenden. Die Flüssigkeit kann
nicht beliebig mit anderen
Frostschutzmitteln vermischt werden. Wird
ein ungeeignetes Produkt nachgefüllt,
keinesfalls den Motor anlassen, sondern
direkt den Alfa Romeo-Kundendienst
aufsuchen.
152
WARTUNG UND PFLEGE

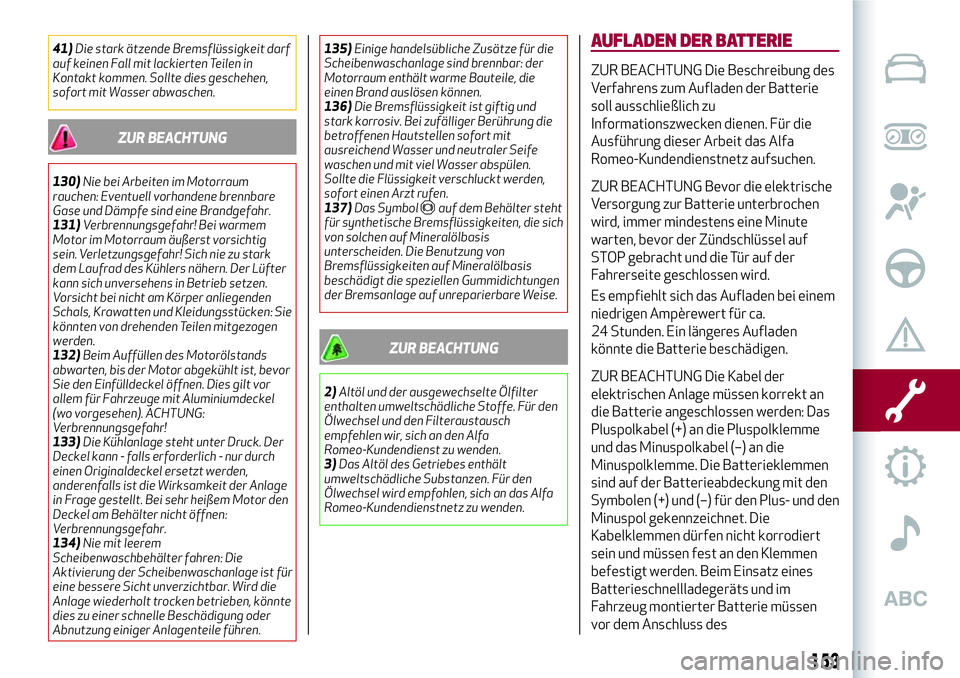

41)Die stark ätzende Bremsflüssigkeit darf
auf keinen Fall mit lackierten Teilen in
Kontakt kommen. Sollte dies geschehen,
sofort mit Wasser abwaschen.
ZUR BEACHTUNG
130)Nie bei Arbeiten im Motorraum
rauchen: Eventuell vorhandene brennbare
Gase und Dämpfe sind eine Brandgefahr.
131)Verbrennungsgefahr! Bei warmem
Motor im Motorraum äußerst vorsichtig
sein. Verletzungsgefahr! Sich nie zu stark
dem Laufrad des Kühlers nähern. Der Lüfter
kann sich unversehens in Betrieb setzen.
Vorsicht bei nicht am Körper anliegenden
Schals, Krawatten und Kleidungsstücken: Sie
könnten von drehenden Teilen mitgezogen
werden.
132)Beim Auffüllen des Motorölstands
abwarten, bis der Motor abgekühlt ist, bevor
Sie den Einfülldeckel öffnen. Dies gilt vor
allem für Fahrzeuge mit Aluminiumdeckel
(wo vorgesehen). ACHTUNG:
Verbrennungsgefahr!
133)Die Kühlanlage steht unter Druck. Der
Deckel kann - falls erforderlich - nur durch
einen Originaldeckel ersetzt werden,
anderenfalls ist die Wirksamkeit der Anlage
in Frage gestellt. Bei sehr heißem Motor den
Deckel am Behälter nicht öffnen:
Verbrennungsgefahr.
134)Nie mit leerem
Scheibenwaschbehälter fahren: Die
Aktivierung der Scheibenwaschanlage ist für
eine bessere Sicht unverzichtbar. Wird die
Anlage wiederholt trocken betrieben, könnte
dies zu einer schnelle Beschädigung oder
Abnutzung einiger Anlagenteile führen.135)Einige handelsübliche Zusätze für die
Scheibenwaschanlage sind brennbar: der
Motorraum enthält warme Bauteile, die
einen Brand auslösen können.
136)Die Bremsflüssigkeit ist giftig und
stark korrosiv. Bei zufälliger Berührung die
betroffenen Hautstellen sofort mit
ausreichend Wasser und neutraler Seife
waschen und mit viel Wasser abspülen.
Sollte die Flüssigkeit verschluckt werden,
sofort einen Arzt rufen.
137)Das Symbol
auf dem Behälter steht
für synthetische Bremsflüssigkeiten, die sich
von solchen auf Mineralölbasis
unterscheiden. Die Benutzung von
Bremsflüssigkeiten auf Mineralölbasis
beschädigt die speziellen Gummidichtungen
der Bremsanlage auf unreparierbare Weise.
ZUR BEACHTUNG
2)Altöl und der ausgewechselte Ölfilter
enthalten umweltschädliche Stoffe. Für den
Ölwechsel und den Filteraustausch
empfehlen wir, sich an den Alfa
Romeo-Kundendienst zu wenden.
3)Das Altöl des Getriebes enthält
umweltschädliche Substanzen. Für den
Ölwechsel wird empfohlen, sich an das Alfa
Romeo-Kundendienstnetz zu wenden.
AUFLADEN DER BATTERIE
ZUR BEACHTUNG Die Beschreibung des
Verfahrens zum Aufladen der Batterie
soll ausschließlich zu
Informationszwecken dienen. Für die
Ausführung dieser Arbeit das Alfa
Romeo-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG Bevor die elektrische
Versorgung zur Batterie unterbrochen
wird, immer mindestens eine Minute
warten, bevor der Zündschlüssel auf
STOP gebracht und die Tür auf der
Fahrerseite geschlossen wird.
Es empfiehlt sich das Aufladen bei einem
niedrigen Ampèrewert für ca.
24 Stunden. Ein längeres Aufladen
könnte die Batterie beschädigen.
ZUR BEACHTUNG Die Kabel der
elektrischen Anlage müssen korrekt an
die Batterie angeschlossen werden: Das
Pluspolkabel (+) an die Pluspolklemme
und das Minuspolkabel (–) an die
Minuspolklemme. Die Batterieklemmen
sind auf der Batterieabdeckung mit den
Symbolen (+) und (–) für den Plus- und den
Minuspol gekennzeichnet. Die
Kabelklemmen dürfen nicht korrodiert
sein und müssen fest an den Klemmen
befestigt werden. Beim Einsatz eines
Batterieschnellladegeräts und im
Fahrzeug montierter Batterie müssen
vor dem Anschluss des
153

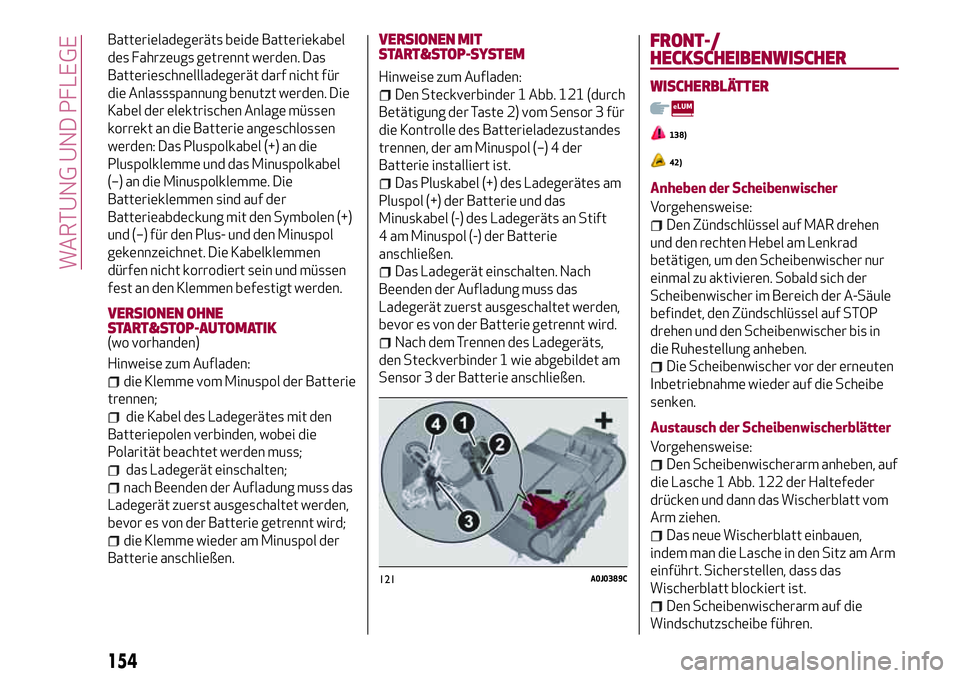

Batterieladegeräts beide Batteriekabel
des Fahrzeugs getrennt werden. Das
Batterieschnellladegerät darf nicht für
die Anlassspannung benutzt werden. Die
Kabel der elektrischen Anlage müssen
korrekt an die Batterie angeschlossen
werden: Das Pluspolkabel (+) an die
Pluspolklemme und das Minuspolkabel
(–) an die Minuspolklemme. Die
Batterieklemmen sind auf der
Batterieabdeckung mit den Symbolen (+)
und (–) für den Plus- und den Minuspol
gekennzeichnet. Die Kabelklemmen
dürfen nicht korrodiert sein und müssen
fest an den Klemmen befestigt werden.
VERSIONEN OHNE
START&STOP-AUTOMATIK
(wo vorhanden)
Hinweise zum Aufladen:
die Klemme vom Minuspol der Batterie
trennen;
die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss;
das Ladegerät einschalten;
nach Beenden der Aufladung muss das
Ladegerät zuerst ausgeschaltet werden,
bevor es von der Batterie getrennt wird;
die Klemme wieder am Minuspol der
Batterie anschließen.
VERSIONEN MIT
START&STOP-SYSTEM
Hinweise zum Aufladen:
Den Steckverbinder 1 Abb. 121 (durch
Betätigung der Taste 2) vom Sensor 3 für
die Kontrolle des Batterieladezustandes
trennen, der am Minuspol (–) 4 der
Batterie installiert ist.
Das Pluskabel (+) des Ladegerätes am
Pluspol (+) der Batterie und das
Minuskabel (-) des Ladegeräts an Stift
4 am Minuspol (-) der Batterie
anschließen.
Das Ladegerät einschalten. Nach
Beenden der Aufladung muss das
Ladegerät zuerst ausgeschaltet werden,
bevor es von der Batterie getrennt wird.
Nach dem Trennen des Ladegeräts,
den Steckverbinder 1 wie abgebildet am
Sensor 3 der Batterie anschließen.
FRONT-/
HECKSCHEIBENWISCHER
WISCHERBLÄTTER
138)
42)
Anheben der Scheibenwischer
Vorgehensweise:
Den Zündschlüssel auf MAR drehen
und den rechten Hebel am Lenkrad
betätigen, um den Scheibenwischer nur
einmal zu aktivieren. Sobald sich der
Scheibenwischer im Bereich der A-Säule
befindet, den Zündschlüssel auf STOP
drehen und den Scheibenwischer bis in
die Ruhestellung anheben.
Die Scheibenwischer vor der erneuten
Inbetriebnahme wieder auf die Scheibe
senken.
Austausch der Scheibenwischerblätter
Vorgehensweise:
Den Scheibenwischerarm anheben, auf
die Lasche 1 Abb. 122 der Haltefeder
drücken und dann das Wischerblatt vom
Arm ziehen.
Das neue Wischerblatt einbauen,
indem man die Lasche in den Sitz am Arm
einführt. Sicherstellen, dass das
Wischerblatt blockiert ist.
Den Scheibenwischerarm auf die
Windschutzscheibe führen.
121A0J0389C
154
WARTUNG UND PFLEGE

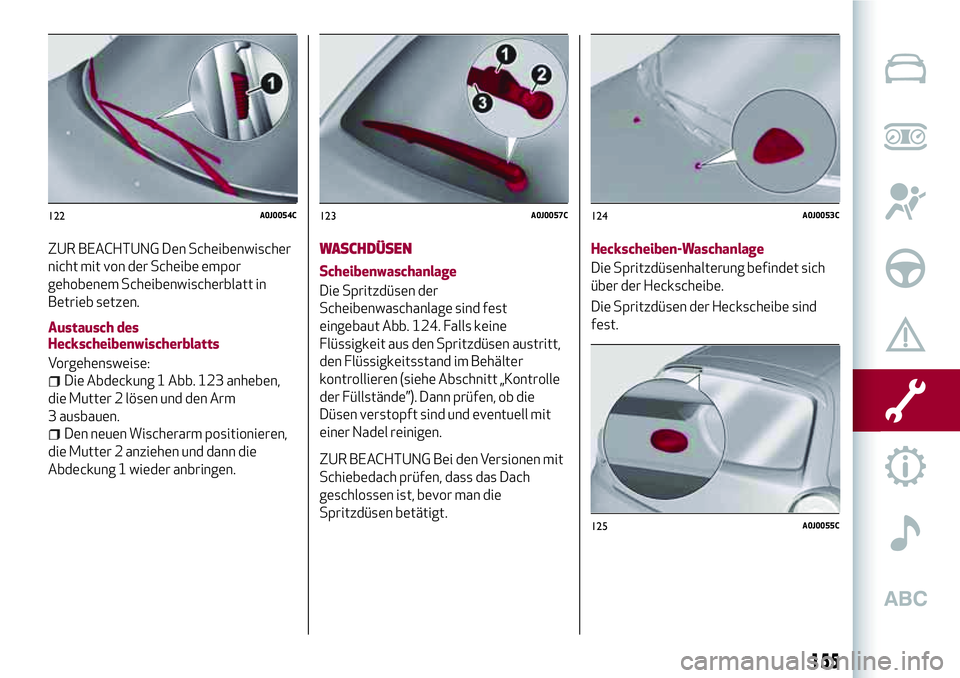

ZUR BEACHTUNG Den Scheibenwischer
nicht mit von der Scheibe empor
gehobenem Scheibenwischerblatt in
Betrieb setzen.
Austausch des
Heckscheibenwischerblatts
Vorgehensweise:
Die Abdeckung 1 Abb. 123 anheben,
die Mutter 2 lösen und den Arm
3 ausbauen.
Den neuen Wischerarm positionieren,
die Mutter 2 anziehen und dann die
Abdeckung 1 wieder anbringen.
WASCHDÜSEN
Scheibenwaschanlage
Die Spritzdüsen der
Scheibenwaschanlage sind fest
eingebaut Abb. 124. Falls keine
Flüssigkeit aus den Spritzdüsen austritt,
den Flüssigkeitsstand im Behälter
kontrollieren (siehe Abschnitt „Kontrolle
der Füllstände”). Dann prüfen, ob die
Düsen verstopft sind und eventuell mit
einer Nadel reinigen.
ZUR BEACHTUNG Bei den Versionen mit
Schiebedach prüfen, dass das Dach
geschlossen ist, bevor man die
Spritzdüsen betätigt.
Heckscheiben-Waschanlage
Die Spritzdüsenhalterung befindet sich
über der Heckscheibe.
Die Spritzdüsen der Heckscheibe sind
fest.
122A0J0054C123A0J0057C124A0J0053C
125A0J0055C
155

ZUR BEACHTUNG

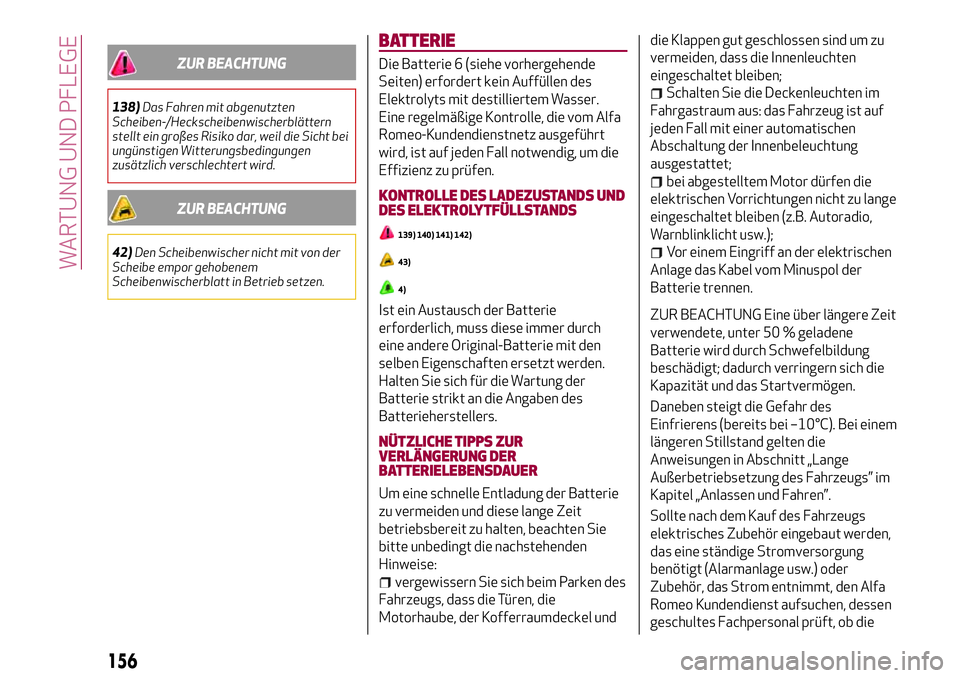

138)Das Fahren mit abgenutzten
Scheiben-/Heckscheibenwischerblättern
stellt ein großes Risiko dar, weil die Sicht bei
ungünstigen Witterungsbedingungen
zusätzlich verschlechtert wird.
ZUR BEACHTUNG
42)Den Scheibenwischer nicht mit von der
Scheibe empor gehobenem
Scheibenwischerblatt in Betrieb setzen.
BATTERIE
Die Batterie 6 (siehe vorhergehende
Seiten) erfordert kein Auffüllen des
Elektrolyts mit destilliertem Wasser.
Eine regelmäßige Kontrolle, die vom Alfa
Romeo-Kundendienstnetz ausgeführt
wird, ist auf jeden Fall notwendig, um die
Effizienz zu prüfen.
KONTROLLE DES LADEZUSTANDS UND
DES ELEKTROLYTFÜLLSTANDS
139) 140) 141) 142)
43)
4)
Ist ein Austausch der Batterie
erforderlich, muss diese immer durch
eine andere Original-Batterie mit den
selben Eigenschaften ersetzt werden.
Halten Sie sich für die Wartung der
Batterie strikt an die Angaben des
Batterieherstellers.
NÜTZLICHE TIPPS ZUR
VERLÄNGERUNG DER
BATTERIELEBENSDAUER
Um eine schnelle Entladung der Batterie
zu vermeiden und diese lange Zeit
betriebsbereit zu halten, beachten Sie
bitte unbedingt die nachstehenden
Hinweise:
vergewissern Sie sich beim Parken des
Fahrzeugs, dass die Türen, die
Motorhaube, der Kofferraumdeckel unddie Klappen gut geschlossen sind um zu
vermeiden, dass die Innenleuchten
eingeschaltet bleiben;
Schalten Sie die Deckenleuchten im
Fahrgastraum aus: das Fahrzeug ist auf
jeden Fall mit einer automatischen
Abschaltung der Innenbeleuchtung
ausgestattet;
bei abgestelltem Motor dürfen die
elektrischen Vorrichtungen nicht zu lange
eingeschaltet bleiben (z.B. Autoradio,
Warnblinklicht usw.);
Vor einem Eingriff an der elektrischen
Anlage das Kabel vom Minuspol der
Batterie trennen.
ZUR BEACHTUNG Eine über längere Zeit
verwendete, unter 50 % geladene
Batterie wird durch Schwefelbildung
beschädigt; dadurch verringern sich die
Kapazität und das Startvermögen.
Daneben steigt die Gefahr des
Einfrierens (bereits bei –10°C). Bei einem
längeren Stillstand gelten die
Anweisungen in Abschnitt „Lange
Außerbetriebsetzung des Fahrzeugs” im
Kapitel „Anlassen und Fahren”.
Sollte nach dem Kauf des Fahrzeugs
elektrisches Zubehör eingebaut werden,
das eine ständige Stromversorgung
benötigt (Alarmanlage usw.) oder
Zubehör, das Strom entnimmt, den Alfa
Romeo Kundendienst aufsuchen, dessen
geschultes Fachpersonal prüft, ob die
156
WARTUNG UND PFLEGE

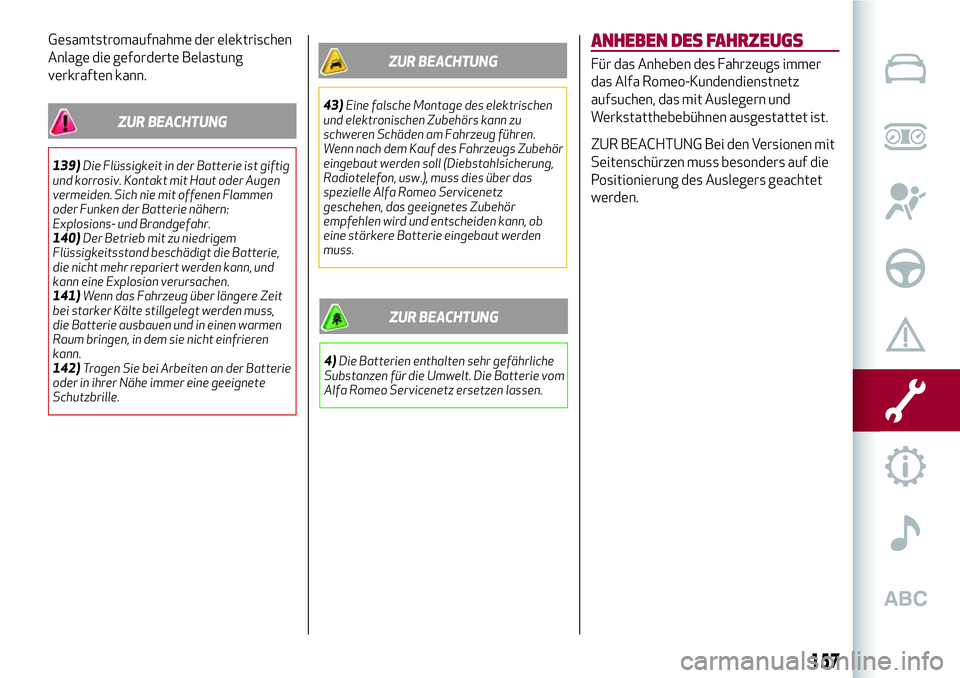

Gesamtstromaufnahme der elektrischen
Anlage die geforderte Belastung
verkraften kann.
ZUR BEACHTUNG
139)Die Flüssigkeit in der Batterie ist giftig
und korrosiv. Kontakt mit Haut oder Augen
vermeiden. Sich nie mit offenen Flammen
oder Funken der Batterie nähern:
Explosions- und Brandgefahr.
140)Der Betrieb mit zu niedrigem
Flüssigkeitsstand beschädigt die Batterie,
die nicht mehr repariert werden kann, und
kann eine Explosion verursachen.
141)Wenn das Fahrzeug über längere Zeit
bei starker Kälte stillgelegt werden muss,
die Batterie ausbauen und in einen warmen
Raum bringen, in dem sie nicht einfrieren
kann.
142)Tragen Sie bei Arbeiten an der Batterie
oder in ihrer Nähe immer eine geeignete
Schutzbrille.
ZUR BEACHTUNG
43)Eine falsche Montage des elektrischen
und elektronischen Zubehörs kann zu
schweren Schäden am Fahrzeug führen.
Wenn nach dem Kauf des Fahrzeugs Zubehör
eingebaut werden soll (Diebstahlsicherung,
Radiotelefon, usw.), muss dies über das
spezielle Alfa Romeo Servicenetz
geschehen, das geeignetes Zubehör
empfehlen wird und entscheiden kann, ob
eine stärkere Batterie eingebaut werden
muss.
ZUR BEACHTUNG
4)Die Batterien enthalten sehr gefährliche
Substanzen für die Umwelt. Die Batterie vom
Alfa Romeo Servicenetz ersetzen lassen.
ANHEBEN DES FAHRZEUGS
Für das Anheben des Fahrzeugs immer
das Alfa Romeo-Kundendienstnetz
aufsuchen, das mit Auslegern und
Werkstatthebebühnen ausgestattet ist.
ZUR BEACHTUNG Bei den Versionen mit
Seitenschürzen muss besonders auf die
Positionierung des Auslegers geachtet
werden.
157

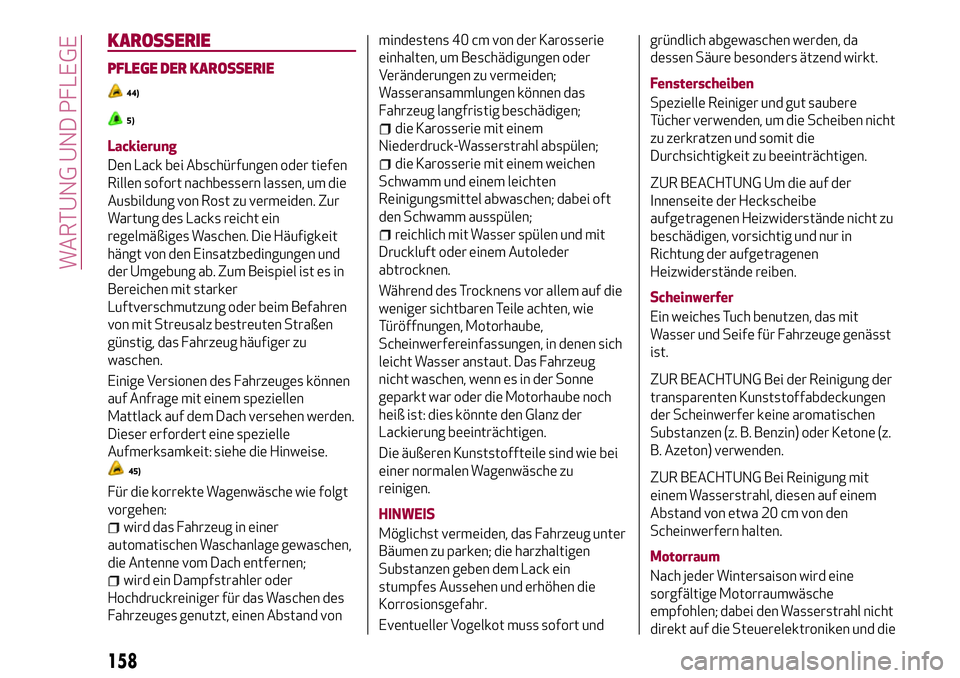

KAROSSERIE
PFLEGE DER KAROSSERIE
44)
5)
Lackierung
Den Lack bei Abschürfungen oder tiefen
Rillen sofort nachbessern lassen, um die
Ausbildung von Rost zu vermeiden. Zur
Wartung des Lacks reicht ein
regelmäßiges Waschen. Die Häufigkeit
hängt von den Einsatzbedingungen und
der Umgebung ab. Zum Beispiel ist es in
Bereichen mit starker
Luftverschmutzung oder beim Befahren
von mit Streusalz bestreuten Straßen
günstig, das Fahrzeug häufiger zu
waschen.
Einige Versionen des Fahrzeuges können
auf Anfrage mit einem speziellen
Mattlack auf dem Dach versehen werden.
Dieser erfordert eine spezielle
Aufmerksamkeit: siehe die Hinweise.
45)
Für die korrekte Wagenwäsche wie folgt
vorgehen:
wird das Fahrzeug in einer
automatischen Waschanlage gewaschen,
die Antenne vom Dach entfernen;
wird ein Dampfstrahler oder
Hochdruckreiniger für das Waschen des
Fahrzeuges genutzt, einen Abstand vonmindestens 40 cm von der Karosserie
einhalten, um Beschädigungen oder
Veränderungen zu vermeiden;
Wasseransammlungen können das
Fahrzeug langfristig beschädigen;
die Karosserie mit einem
Niederdruck-Wasserstrahl abspülen;
die Karosserie mit einem weichen
Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft
den Schwamm ausspülen;
reichlich mit Wasser spülen und mit
Druckluft oder einem Autoleder
abtrocknen.
Während des Trocknens vor allem auf die
weniger sichtbaren Teile achten, wie
Türöffnungen, Motorhaube,
Scheinwerfereinfassungen, in denen sich
leicht Wasser anstaut. Das Fahrzeug
nicht waschen, wenn es in der Sonne
geparkt war oder die Motorhaube noch
heiß ist: dies könnte den Glanz der
Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei
einer normalen Wagenwäsche zu
reinigen.
HINWEIS
Möglichst vermeiden, das Fahrzeug unter
Bäumen zu parken; die harzhaltigen
Substanzen geben dem Lack ein
stumpfes Aussehen und erhöhen die
Korrosionsgefahr.
Eventueller Vogelkot muss sofort undgründlich abgewaschen werden, da
dessen Säure besonders ätzend wirkt.
Fensterscheiben
Spezielle Reiniger und gut saubere
Tücher verwenden, um die Scheiben nicht
zu zerkratzen und somit die
Durchsichtigkeit zu beeinträchtigen.
ZUR BEACHTUNG Um die auf der
Innenseite der Heckscheibe
aufgetragenen Heizwiderstände nicht zu
beschädigen, vorsichtig und nur in
Richtung der aufgetragenen
Heizwiderstände reiben.
Scheinwerfer
Ein weiches Tuch benutzen, das mit
Wasser und Seife für Fahrzeuge genässt
ist.
ZUR BEACHTUNG Bei der Reinigung der
transparenten Kunststoffabdeckungen
der Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketone (z.
B. Azeton) verwenden.
ZUR BEACHTUNG Bei Reinigung mit
einem Wasserstrahl, diesen auf einem
Abstand von etwa 20 cm von den
Scheinwerfern halten.
Motorraum
Nach jeder Wintersaison wird eine
sorgfältige Motorraumwäsche
empfohlen; dabei den Wasserstrahl nicht
direkt auf die Steuerelektroniken und die
158
WARTUNG UND PFLEGE
