Alfa Romeo MiTo 2019 Instrukcja obsługi (in Polish)

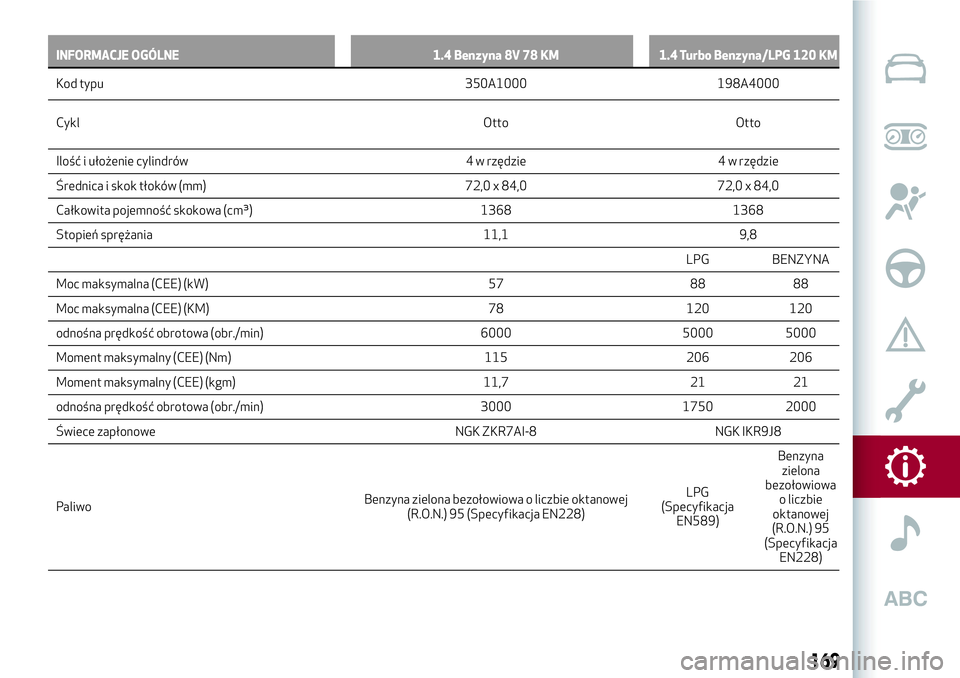

INFORMACJE OGÓLNE 1.4 Benzyna 8V 78 KM 1.4 Turbo Benzyna/LPG 120 KM
Kod typu 350A1000 198A4000
Cykl Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 84,0 72,0 x 84,0
Całkowita pojemność skokowa (cm³) 1368 1368
Stopień sprężania 11,1 9,8
LPG BENZYNA
Moc maksymalna (CEE) (kW) 57 88 88
Moc maksymalna (CEE) (KM) 78 120 120
odnośna prędkość obrotowa (obr./min) 6000 5000 5000
Moment maksymalny (CEE) (Nm) 115 206 206
Moment maksymalny (CEE) (kgm) 11,7 21 21
odnośna prędkość obrotowa (obr./min) 3000 1750 2000
Świece zapłonowe NGK ZKR7AI-8 NGK IKR9J8
PaliwoBenzyna zielona bezołowiowa o liczbie oktanowej
(R.O.N.) 95 (Specyfikacja EN228)LPG
(Specyfikacja
EN589)Benzyna
zielona
bezołowiowa
o liczbie
oktanowej
(R.O.N.) 95
(Specyfikacja
EN228)
169

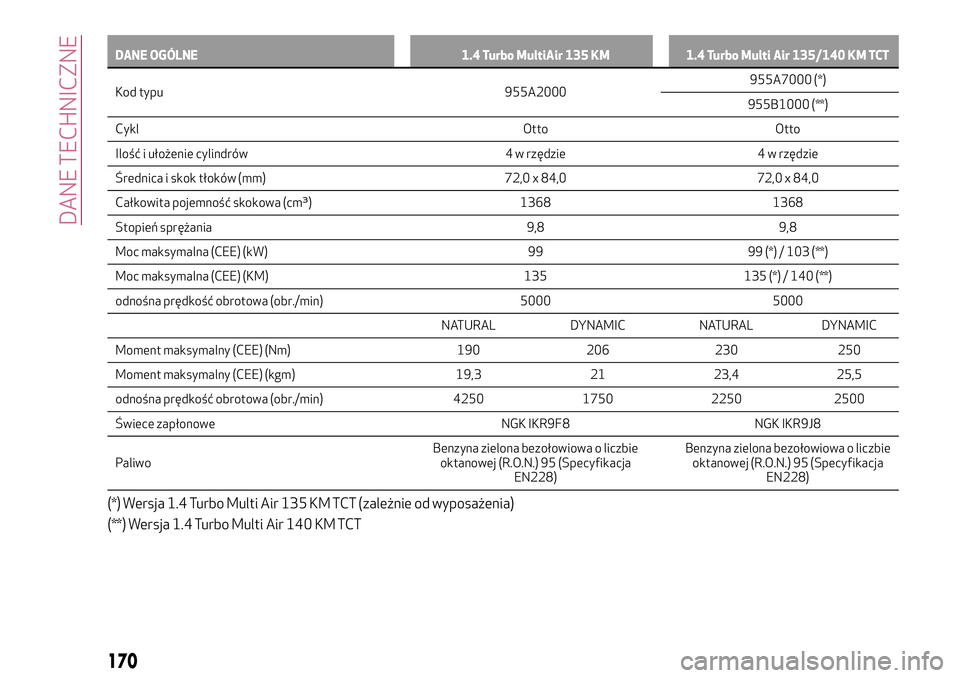

DANE OGÓLNE 1.4 Turbo MultiAir 135 KM 1.4 Turbo Multi Air 135/140 KM TCT
Kod typu 955A2000955A7000
(*)
955B1000 (**)
Cykl Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 84,0 72,0 x 84,0
Całkowita pojemność skokowa (cm³) 1368 1368
Stopień sprężania 9,8 9,8
Moc maksymalna (CEE) (kW) 99 99 (*) / 103 (**)
Moc maksymalna (CEE) (KM) 135 135 (*) / 140 (**)
odnośna prędkość obrotowa (obr./min) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 190 206 230 250
Moment maksymalny (CEE) (kgm) 19,3 21 23,4 25,5
odnośna prędkość obrotowa (obr./min) 4250 1750 2250 2500
Świece zapłonowe NGK IKR9F8 NGK IKR9J8
PaliwoBenzyna zielona bezołowiowa o liczbie
oktanowej (R.O.N.) 95 (Specyfikacja
EN228)Benzyna zielona bezołowiowa o liczbie
oktanowej (R.O.N.) 95 (Specyfikacja
EN228)
(*) Wersja 1.4 Turbo Multi Air 135 KM TCT (zależnie od wyposażenia)
(**) Wersja 1.4 Turbo Multi Air 140 KM TCT
170
DANE TECHNICZNE

INFORMACJE OGÓLNE 1.4 Turbo Multi Air 170 KM 1.4 Turbo Multi Air 170 KM TCT
Kod typu 940A2000 940A2000
Cykl
Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 84,0 72,0 x 84,0
Całkowita pojemność skokowa (cm³) 1368 1368
Stopień sprężania 9,8 9,8
Moc maksymalna (CEE) (kW) 125 125
Moc maksymalna (CEE) (KM) 170 170
odnośna prędkość obrotowa (obr./min) 5000 5000
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 230 250 230 250
Moment maksymalny (CEE) (kgm) 23,4 25,5 23,4 25,5
odnośna prędkość obrotowa (obr./min) 2250 2500 2250 2500
Świece zapłonowe NGK IKR9J8 NGK IKR9J8
PaliwoBenzyna zielona bezołowiowa o liczbie
oktanowej (R.O.N.) 95 (Specyfikacja
EN228)Benzyna zielona bezołowiowa o liczbie
oktanowej (R.O.N.) 95 (Specyfikacja
EN228)
171

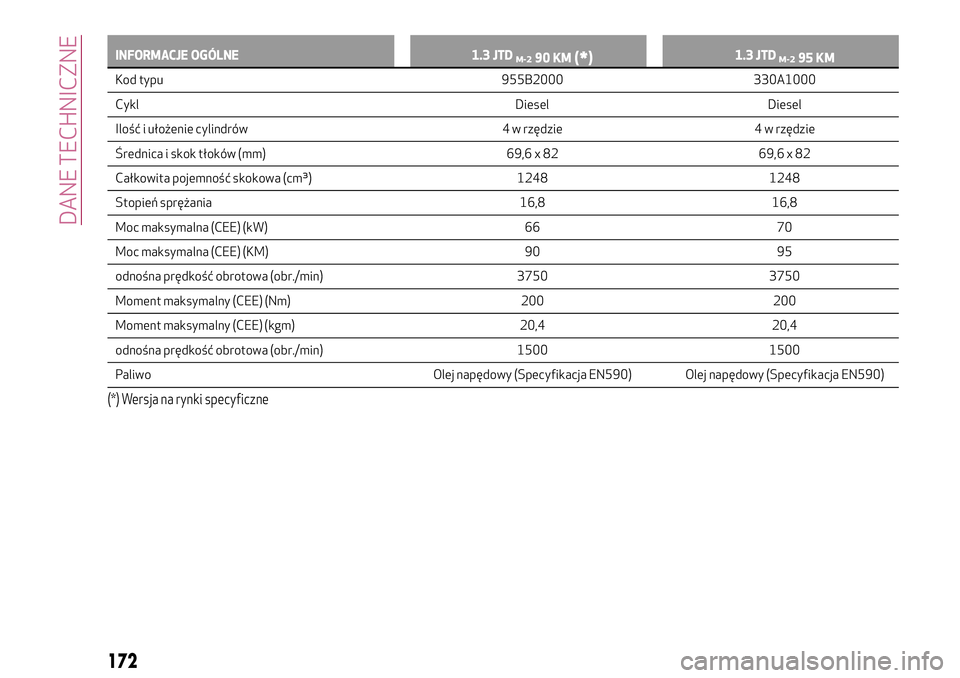

INFORMACJE OGÓLNE 1.3 JTDM-290 KM(*)1.3 JTDM-295 KM
Kod typu 955B2000 330A1000
Cykl
Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 69,6 x 82 69,6 x 82
Całkowita pojemność skokowa (cm³) 1248 1248
Stopień sprężania 16,8 16,8
Moc maksymalna (CEE) (kW) 66 70
Moc maksymalna (CEE) (KM) 90 95
odnośna prędkość obrotowa (obr./min) 3750 3750
Moment maksymalny (CEE) (Nm) 200 200
Moment maksymalny (CEE) (kgm) 20,4 20,4
odnośna prędkość obrotowa (obr./min) 1500 1500
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
(*) Wersja na rynki specyficzne
172
DANE TECHNICZNE

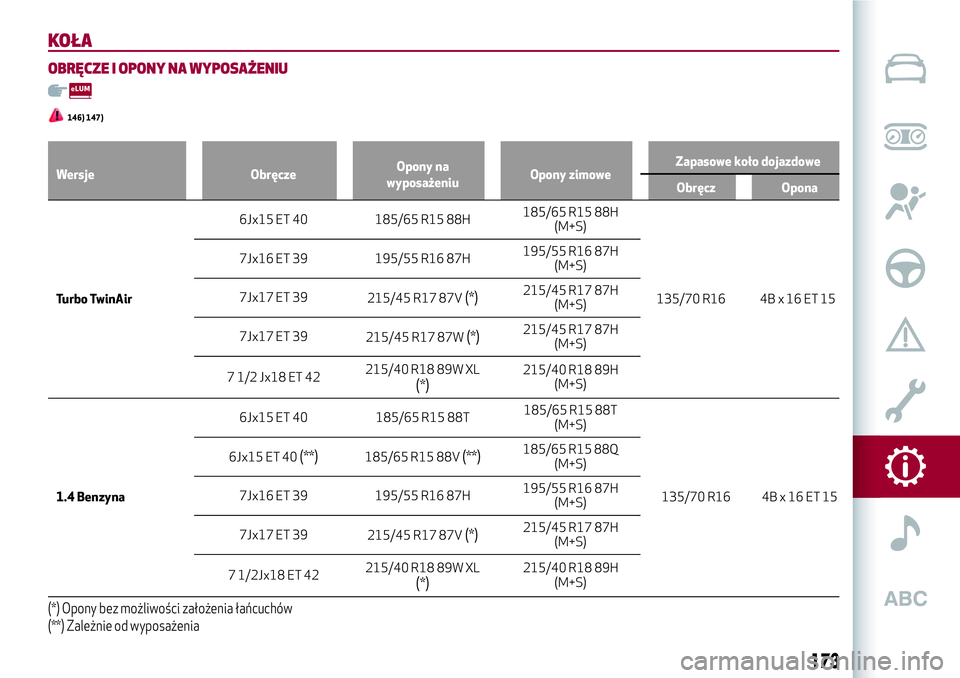

KOŁA
OBRĘCZE I OPONY NA WYPOSAŻENIU
146) 147)
Wersje ObręczeOpony na
wyposażeniuOpony zimoweZapasowe koło dojazdowe
Obręcz Opona
Turbo TwinAir6Jx15
ET 40 185/65 R15 88H185/65 R15 88H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Benzyna6Jx15 ET 40 185/65 R15 88T185/65 R15 88T
(M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
7Jx17 ET 39
215/45 R17 87V
(*)215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
(*) Opony bez możliwości założenia łańcuchów
(**) Zależnie od wyposażenia
173

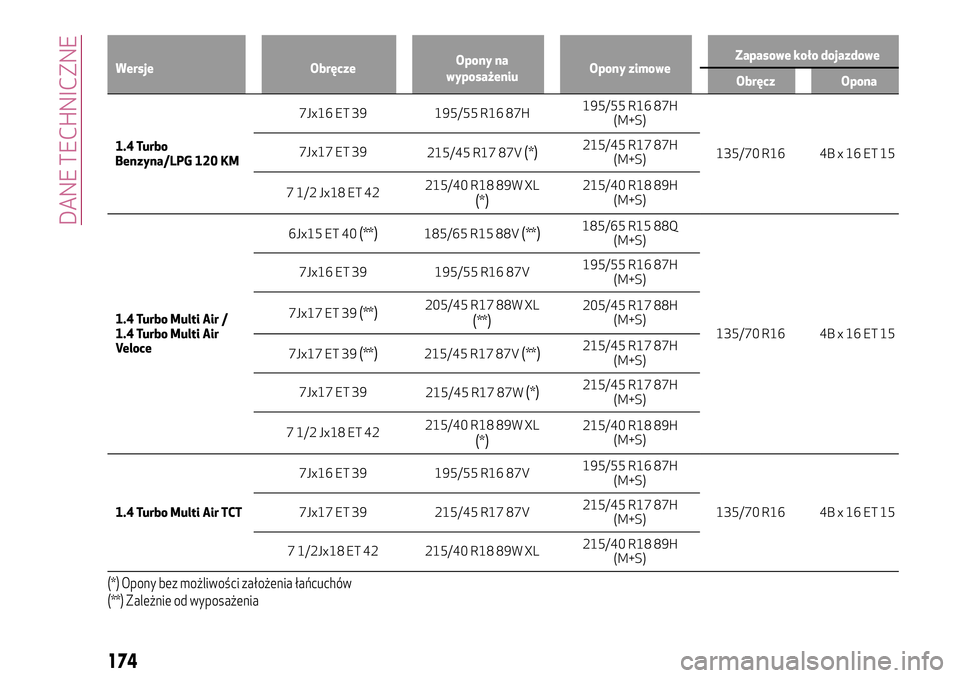

Wersje ObręczeOpony na
wyposażeniuOpony zimoweZapasowe koło dojazdowe
Obręcz Opona
1.4 Turbo
Benzyna/LPG
120 KM7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
215/45 R17 87V(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo Multi Air /
1.4 Turbo Multi Air
Veloce6Jx15 ET 40
(**)185/65 R15 88V(**)185/65 R15 88Q
(M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
7Jx17 ET 39
(**)205/45 R17 88W XL(**)205/45 R17 88H
(M+S)
7Jx17 ET 39
(**)215/45 R17 87V(**)215/45 R17 87H
(M+S)
7Jx17 ET 39
215/45 R17 87W
(*)215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42215/40 R18 89W XL
(*)215/40 R18 89H
(M+S)
1.4 Turbo Multi Air TCT7Jx16 ET 39 195/55 R16 87V195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
(*) Opony bez możliwości założenia łańcuchów
(**) Zależnie od wyposażenia
174
DANE TECHNICZNE

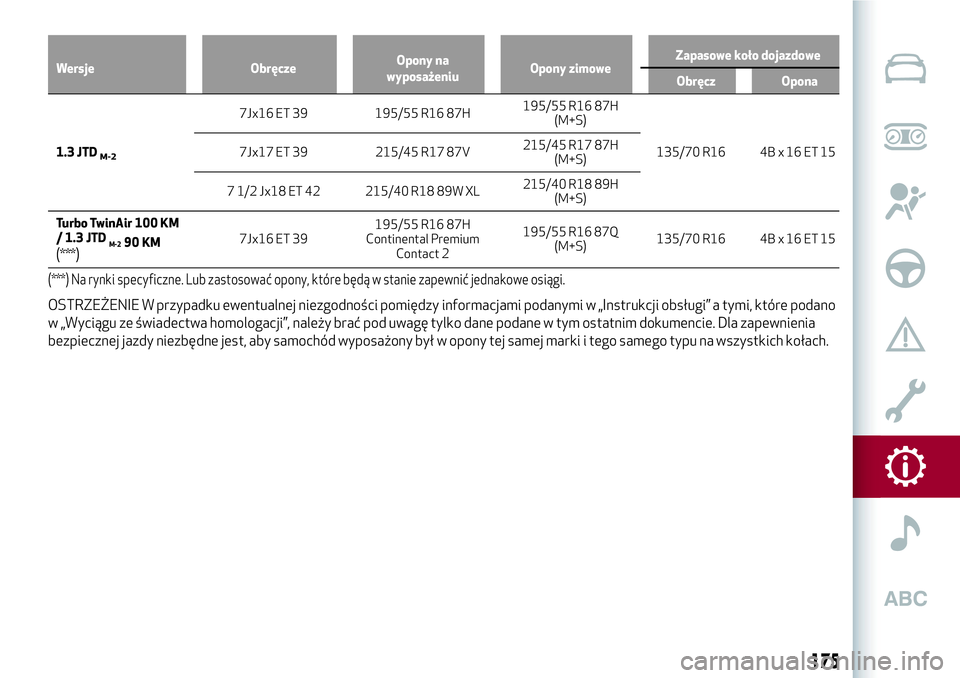

Wersje ObręczeOpony na
wyposażeniuOpony zimoweZapasowe koło dojazdowe
Obręcz Opona
1.3 JTDM-2
7Jx16 ET 39 195/55 R16 87H195/55 R16 87H
(M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39 215/45 R17 87V215/45 R17 87H
(M+S)
7 1/2 Jx18 ET 42 215/40 R18 89W XL215/40 R18 89H
(M+S)
Turbo TwinAir 100 KM
/ 1.3 JTD
M-290 KM(***)7Jx16 ET 39195/55 R16 87H
Continental Premium
Contact 2195/55 R16 87Q
(M+S)135/70 R16 4B x 16 ET 15
(***) Na rynki specyficzne. Lub zastosować opony, które będą w stanie zapewnić jednakowe osiągi.
OSTRZEŻENIE W przypadku ewentualnej niezgodności pomiędzy informacjami podanymi w „Instrukcji obsługi” a tymi, które podano
w „Wyciągu ze świadectwa homologacji”, należy brać pod uwagę tylko dane podane w tym ostatnim dokumencie. Dla zapewnienia
bezpiecznej jazdy niezbędne jest, aby samochód wyposażony był w opony tej samej marki i tego samego typu na wszystkich kołach.
175

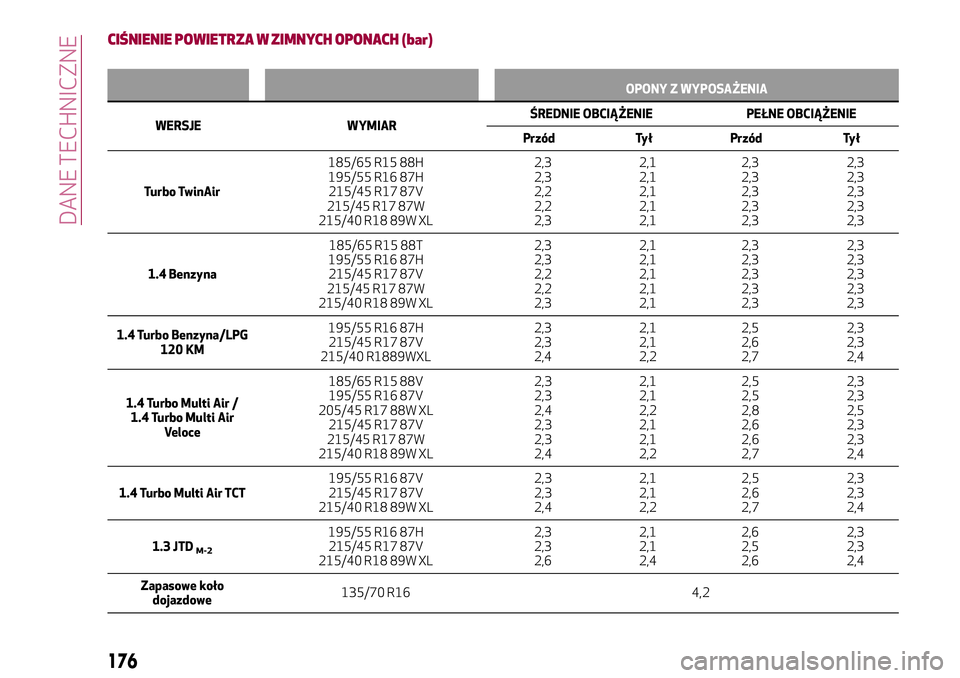

CIŚNIENIE POWIETRZA W ZIMNYCH OPONACH (bar)
OPONY Z WYPOSAŻENIA
WERSJE WYMIARŚREDNIE
OBCIĄŻENIE PEŁNE OBCIĄŻENIE
Przód Tył Przód Tył
Turbo TwinAir185/65 R15 88H
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Benzyna185/65 R15 88T
195/55 R16 87H
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,2
2,2
2,32,1
2,1
2,1
2,1
2,12,3
2,3
2,3
2,3
2,32,3
2,3
2,3
2,3
2,3
1.4 Turbo Benzyna/LPG
120 KM195/55 R16 87H
215/45 R17 87V
215/40 R1889WXL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.4 Turbo Multi Air /
1.4 Turbo Multi Air
Veloce185/65 R15 88V
195/55 R16 87V
205/45 R17 88W XL
215/45 R17 87V
215/45 R17 87W
215/40 R18 89W XL2,3
2,3
2,4
2,3
2,3
2,42,1
2,1
2,2
2,1
2,1
2,22,5
2,5
2,8
2,6
2,6
2,72,3
2,3
2,5
2,3
2,3
2,4
1.4 Turbo Multi Air TCT195/55 R16 87V
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,42,1
2,1
2,22,5
2,6
2,72,3
2,3
2,4
1.3 JTD
M-2
195/55 R16 87H
215/45 R17 87V
215/40 R18 89W XL2,3
2,3
2,62,1
2,1
2,42,6
2,5
2,62,3
2,3
2,4
Zapasowe koło
dojazdowe135/70 R16 4,2
176
DANE TECHNICZNE

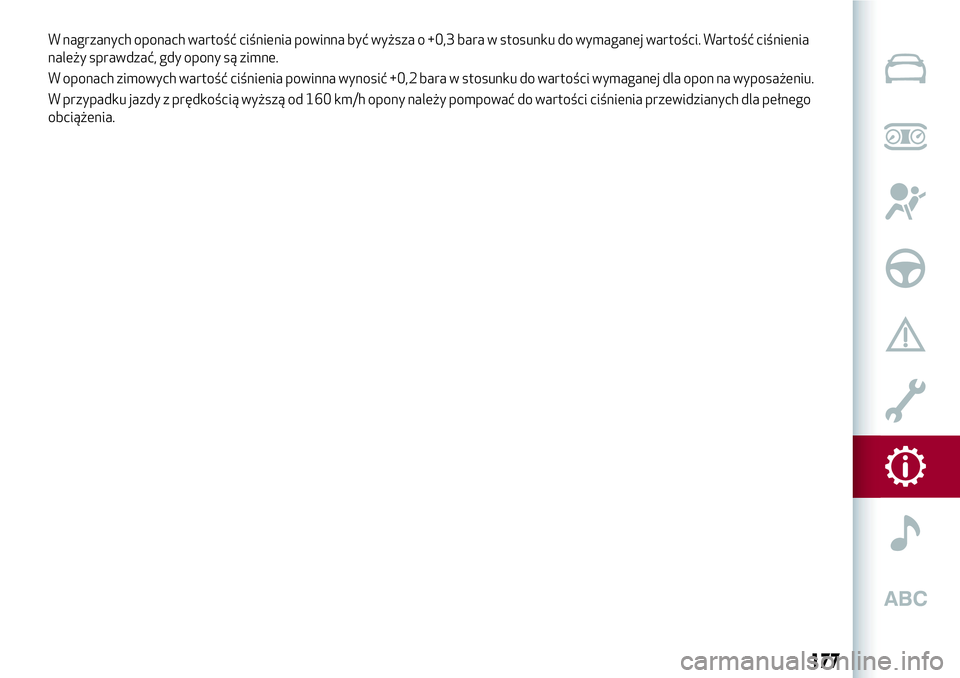

W nagrzanych oponach wartość ciśnienia powinna być wyższa o +0,3 bara w stosunku do wymaganej wartości. Wartość ciśnienia
należy sprawdzać, gdy opony są zimne.
W oponach zimowych wartość ciśnienia powinna wynosić +0,2 bara w stosunku do wartości wymaganej dla opon na wyposażeniu.
W przypadku jazdy z prędkością wyższą od 160 km/h opony należy pompować do wartości ciśnienia przewidzianych dla pełnego
obciążenia.
177

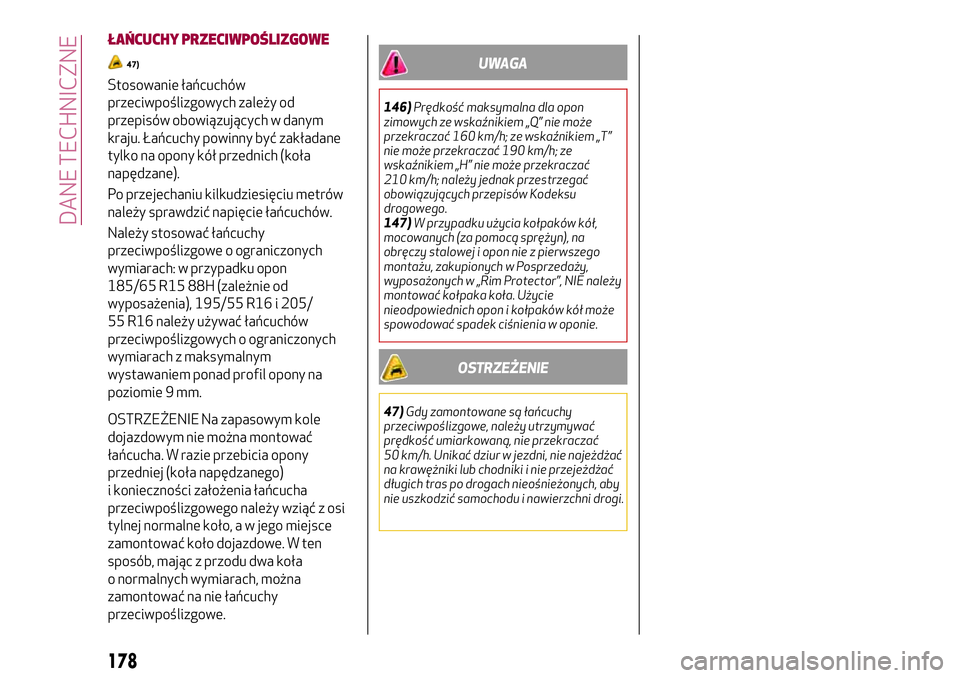

ŁAŃCUCHY PRZECIWPOŚLIZGOWE
47)
Stosowanie łańcuchów
przeciwpoślizgowych zależy od
przepisów obowiązujących w danym
kraju. Łańcuchy powinny być zakładane
tylko na opony kół przednich (koła
napędzane).
Po przejechaniu kilkudziesięciu metrów
należy sprawdzić napięcie łańcuchów.
Należy stosować łańcuchy
przeciwpoślizgowe o ograniczonych
wymiarach: w przypadku opon
185/65 R15 88H (zależnie od
wyposażenia), 195/55 R16 i 205/
55 R16 należy używać łańcuchów
przeciwpoślizgowych o ograniczonych
wymiarach z maksymalnym
wystawaniem ponad profil opony na
poziomie 9 mm.
OSTRZEŻENIE Na zapasowym kole
dojazdowym nie można montować
łańcucha. W razie przebicia opony
przedniej (koła napędzanego)
i konieczności założenia łańcucha
przeciwpoślizgowego należy wziąć z osi
tylnej normalne koło, a w jego miejsce
zamontować koło dojazdowe. W ten
sposób, mając z przodu dwa koła
o normalnych wymiarach, można
zamontować na nie łańcuchy
przeciwpoślizgowe.
UWAGA
146)Prędkość maksymalna dla opon
zimowych ze wskaźnikiem „Q” nie może
przekraczać 160 km/h; ze wskaźnikiem „T”
nie może przekraczać 190 km/h; ze
wskaźnikiem „H” nie może przekraczać
210 km/h; należy jednak przestrzegać
obowiązujących przepisów Kodeksu
drogowego.
147)W przypadku użycia kołpaków kół,
mocowanych (za pomocą sprężyn), na
obręczy stalowej i opon nie z pierwszego
montażu, zakupionych w Posprzedaży,
wyposażonych w „Rim Protector”, NIE należy
montować kołpaka koła. Użycie
nieodpowiednich opon i kołpaków kół może
spowodować spadek ciśnienia w oponie.
OSTRZEŻENIE
47)Gdy zamontowane są łańcuchy
przeciwpoślizgowe, należy utrzymywać
prędkość umiarkowaną, nie przekraczać
50 km/h. Unikać dziur w jezdni, nie najeżdżać
na krawężniki lub chodniki i nie przejeżdżać
długich tras po drogach nieośnieżonych, aby
nie uszkodzić samochodu i nawierzchni drogi.
178
