Alfa Romeo MiTo 2021 Kezelési és karbantartási útmutató (in Hungarian)

Defektes egy gumiabroncs vagy kiégett egy izzó?
Előfordulhat, hogy valamilyen kellemetlenség megzavarja az
utazásunkat.
A szükséghelyzettel foglalkozó oldalak segítséget nyújthatnak
abban, hogyan oldjuk meg önállóan és nyugodtan a kritikus
helyzeteket. Azt javasoljuk, hogy szükséghelyzetben hívja a
Garancia- és szervizfüzetben megtalálható zöld számot. Továbbá
az univerzális nemzeti vagy nemzetközi zöld számon kaphat
tájékoztatást a legközelebbi Alfa Romeo márkaszervizekről.

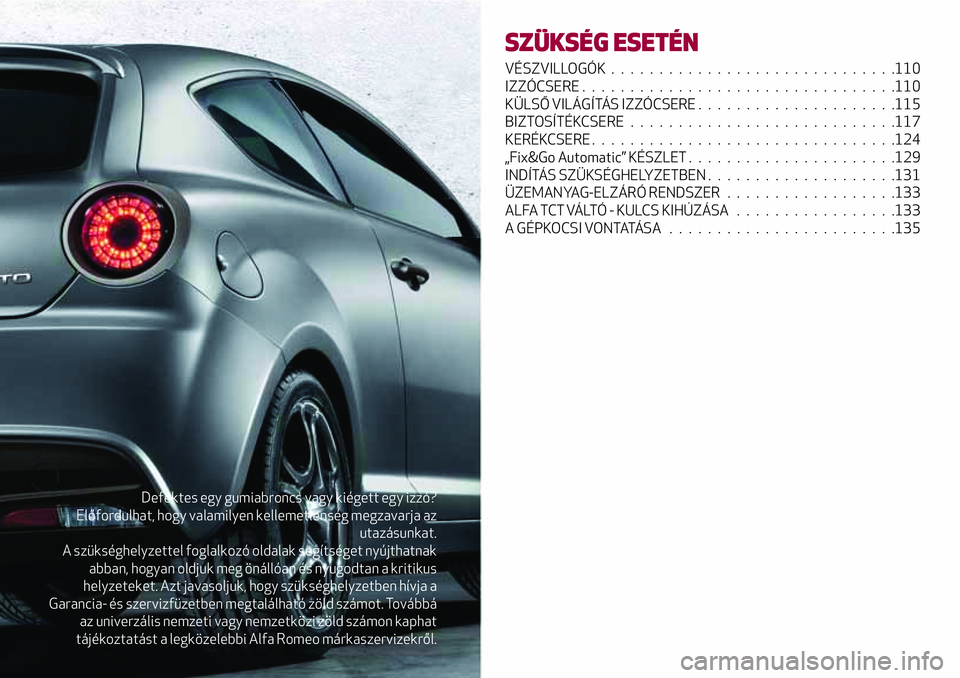

SZÜKSÉG ESETÉN
VÉSZVILLOGÓK..............................110
IZZÓCSERE.................................110
KÜLSŐ VILÁGÍTÁS IZZÓCSERE.....................115
BIZTOSÍTÉKCSERE . ...........................117
KERÉKCSERE................................124
„Fix&Go Automatic” KÉSZLET......................129
INDÍTÁS SZÜKSÉGHELYZETBEN....................131
ÜZEMANYAG-ELZÁRÓ RENDSZER..................133
ALFA TCT VÁLTÓ - KULCS KIHÚZÁSA . . ...............133
A GÉPKOCSI VONTATÁSA........................135

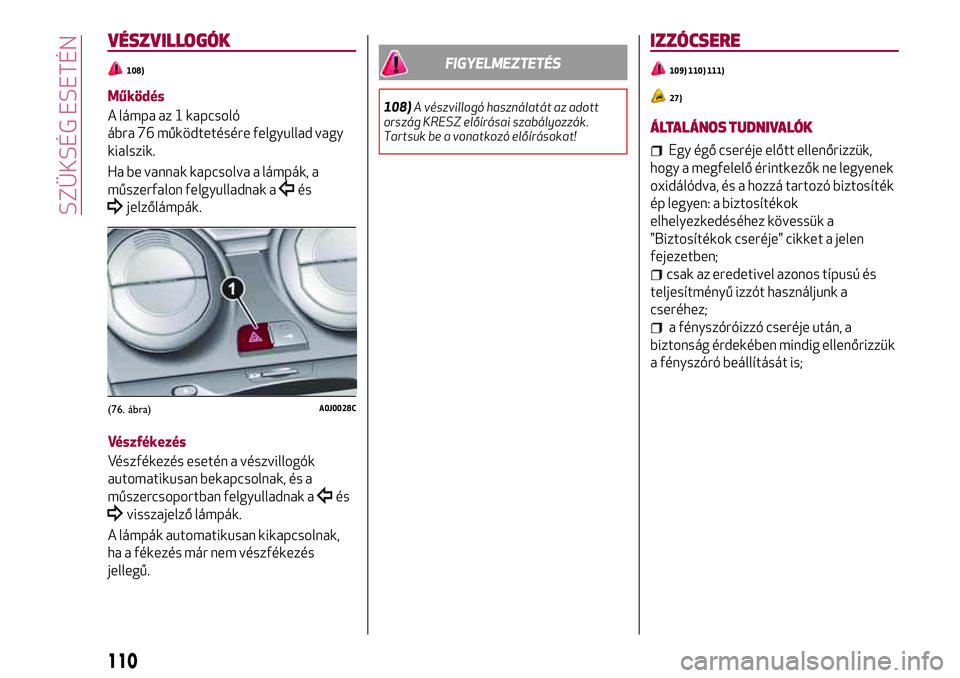

VÉSZVILLOGÓK
108)
Működés
A lámpa az 1 kapcsoló
ábra 76 működtetésére felgyullad vagy
kialszik.
Ha be vannak kapcsolva a lámpák, a
műszerfalon felgyulladnak a
és
jelzőlámpák.
Vészfékezés
Vészfékezés esetén a vészvillogók
automatikusan bekapcsolnak, és a
műszercsoportban felgyulladnak a
és
visszajelző lámpák.
A lámpák automatikusan kikapcsolnak,
ha a fékezés már nem vészfékezés
jellegű.
FIGYELMEZTETÉS
108)A vészvillogó használatát az adott
ország KRESZ előírásai szabályozzák.
Tartsuk be a vonatkozó előírásokat!
IZZÓCSERE
109) 110) 111)
27)
ÁLTALÁNOS TUDNIVALÓK
Egy égő cseréje előtt ellenőrizzük,
hogy a megfelelő érintkezők ne legyenek
oxidálódva, és a hozzá tartozó biztosíték
ép legyen: a biztosítékok
elhelyezkedéséhez kövessük a
"Biztosítékok cseréje" cikket a jelen
fejezetben;
csak az eredetivel azonos típusú és
teljesítményű izzót használjunk a
cseréhez;
a fényszóróizzó cseréje után, a
biztonság érdekében mindig ellenőrizzük
a fényszóró beállítását is;
(76. ábra)A0J0028C
110
SZÜKSÉG ESETÉN

haladva gyorsan megszűnik.
111

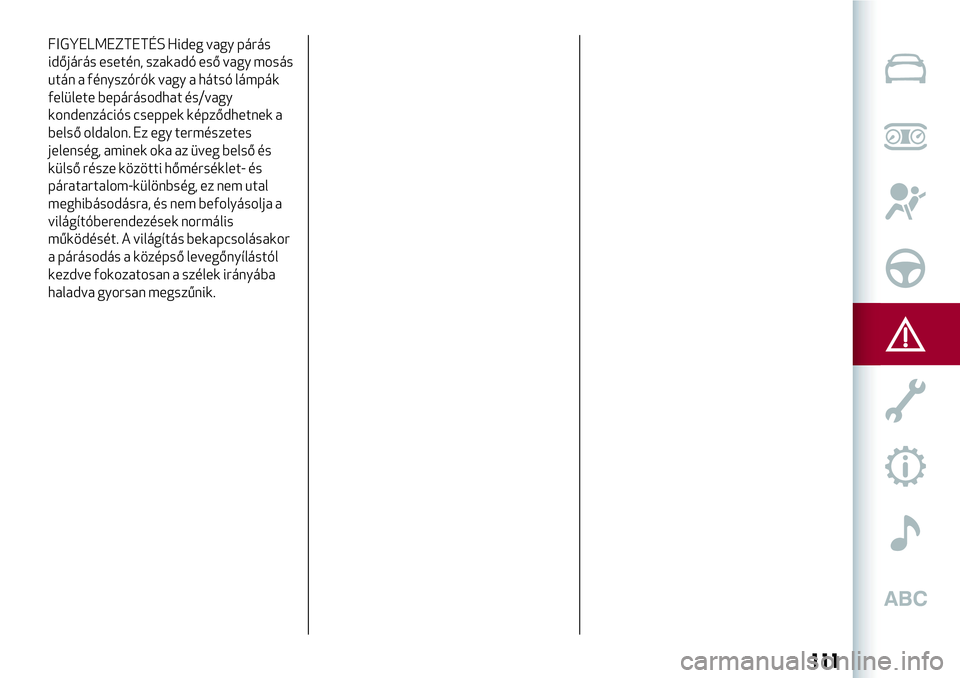

FIGYELMEZTETÉS Hideg vagy párás
időjárás esetén, szakadó eső vagy mosás
után a fényszórók vagy a hátsó lámpák
felülete bepárásodhat és/vagy
kondenzációs cseppek képződhetnek a
belső oldalon. Ez egy természetes
jelenség, aminek oka az üveg belső és
külső része közötti hőmérséklet- és
páratartalom-különbség, ez nem utal
meghibásodásra, és nem befolyásolja a
világítóberendezések normális
működését. A világítás bekapcsolásakor
a párásodás a középső levegőnyílástól
kezdve fokozatosan a szélek irányába

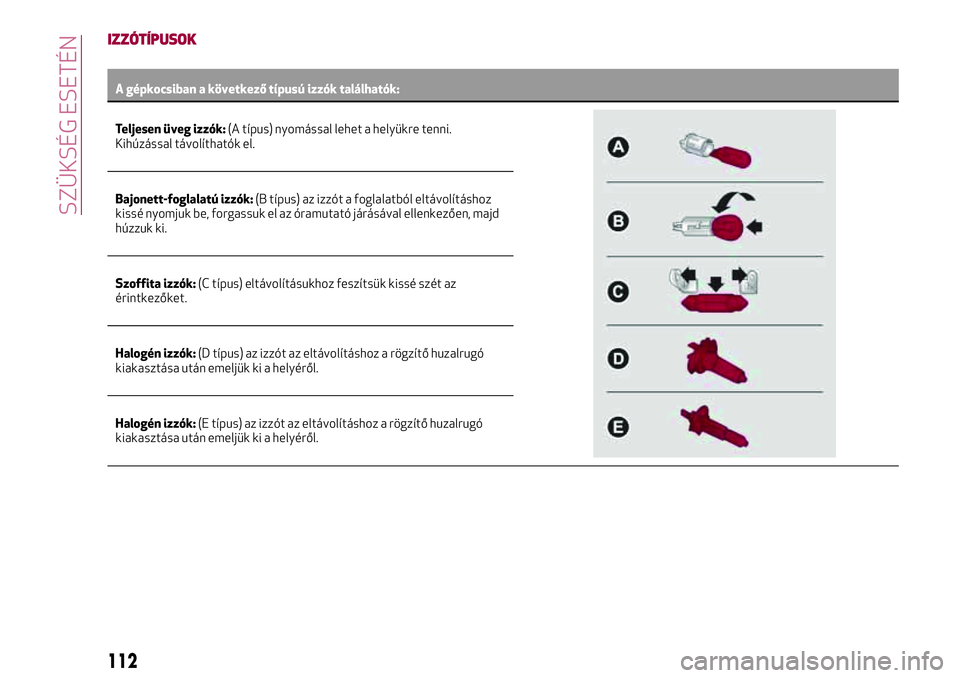

IZZÓTÍPUSOK
A gépkocsiban a következő típusú izzók találhatók:
Teljesen üveg izzók:(A típus) nyomással lehet a helyükre tenni.
Kihúzással távolíthatók el.
Bajonett-foglalatú izzók:(B típus) az izzót a foglalatból eltávolításhoz
kissé nyomjuk be, forgassuk el az óramutató járásával ellenkezően, majd
húzzuk ki.
Szoffita izzók:(C típus) eltávolításukhoz feszítsük kissé szét az
érintkezőket.
Halogén izzók:(D típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
Halogén izzók:(E típus) az izzót az eltávolításhoz a rögzítő huzalrugó
kiakasztása után emeljük ki a helyéről.
112
SZÜKSÉG ESETÉN

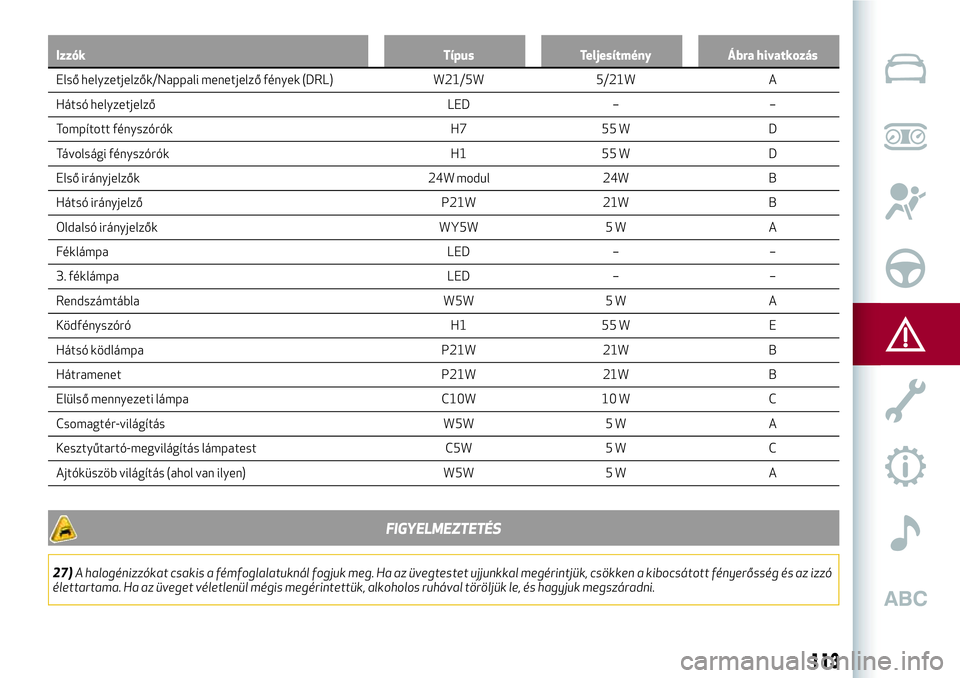

Izzók Típus Teljesítmény Ábra hivatkozás
Első helyzetjelzők/Nappali menetjelző fények (DRL) W21/5W 5/21W A
Hátsó
helyzetjelző LED – –
Tompított fényszórók H7 55 W D
Távolsági fényszórók H1 55 W D
Első irányjelzők 24W modul 24W B
Hátsó irányjelző P21W 21W B
Oldalsó irányjelzők WY5W 5 W A
Féklámpa LED – –
3. féklámpa LED – –
Rendszámtábla W5W 5 W A
Ködfényszóró H1 55 W E
Hátsó ködlámpa P21W 21W B
Hátramenet P21W 21W B
Elülső mennyezeti lámpa C10W 10 W C
Csomagtér-világítás W5W 5 W A
Kesztyűtartó-megvilágítás lámpatest C5W 5 W C
Ajtóküszöb világítás (ahol van ilyen) W5W 5 W A
FIGYELMEZTETÉS
27)A halogénizzókat csakis a fémfoglalatuknál fogjuk meg. Ha az üvegtestet ujjunkkal megérintjük, csökken a kibocsátott fényerősség és az izzó
élettartama. Ha az üveget véletlenül mégis megérintettük, alkoholos ruhával töröljük le, és hagyjuk megszáradni.
113

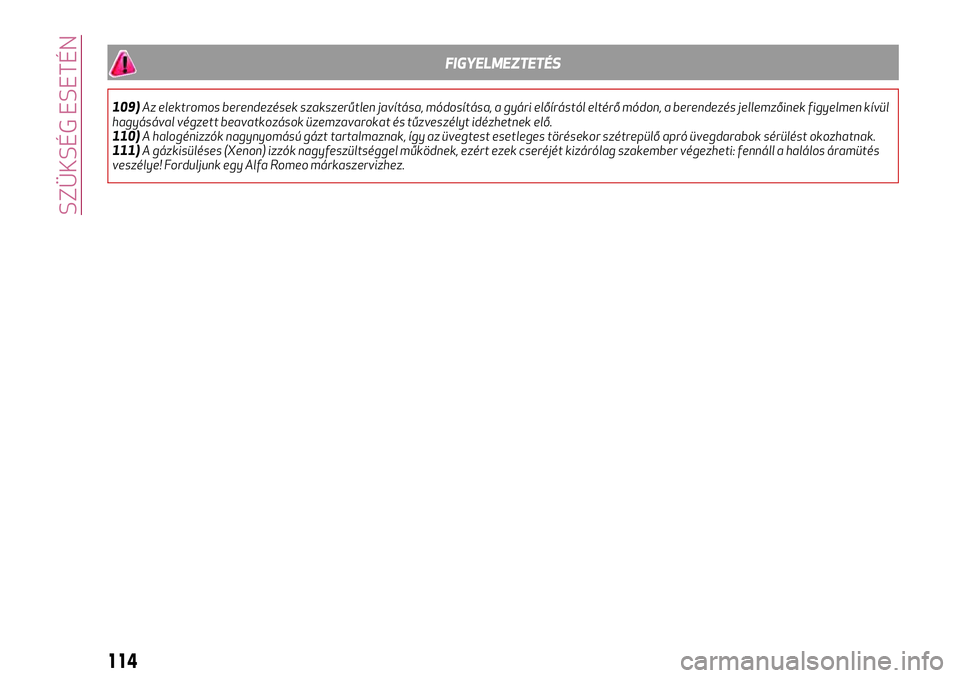

FIGYELMEZTETÉS
109)Az elektromos berendezések szakszerűtlen javítása, módosítása, a gyári előírástól eltérő módon, a berendezés jellemzőinek figyelmen kívül
hagyásával végzett beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
110)A halogénizzók nagynyomású gázt tartalmaznak, így az üvegtest esetleges törésekor szétrepülő apró üvegdarabok sérülést okozhatnak.
111)A gázkisüléses (Xenon) izzók nagyfeszültséggel működnek, ezért ezek cseréjét kizárólag szakember végezheti: fennáll a halálos áramütés
veszélye! Forduljunk egy Alfa Romeo márkaszervizhez.
114
SZÜKSÉG ESETÉN

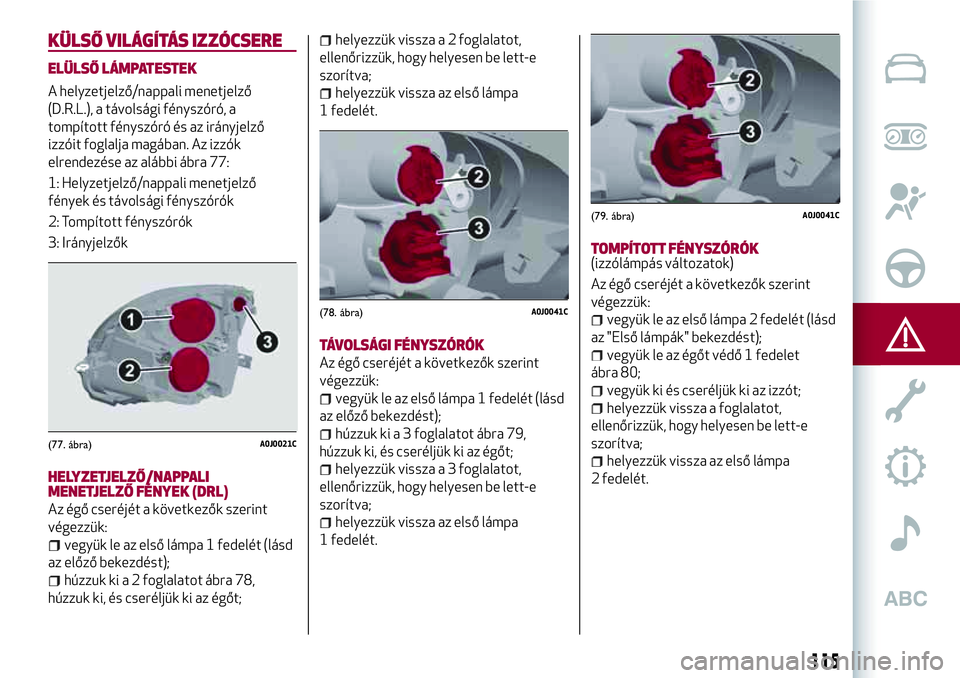

KÜLSŐ VILÁGÍTÁS IZZÓCSERE
ELÜLSŐ LÁMPATESTEK
A helyzetjelző/nappali menetjelző
(D.R.L.), a távolsági fényszóró, a
tompított fényszóró és az irányjelző
izzóit foglalja magában. Az izzók
elrendezése az alábbi ábra 77:
1: Helyzetjelző/nappali menetjelző
fények és távolsági fényszórók
2: Tompított fényszórók
3: Irányjelzők
HELYZETJELZŐ/NAPPALI
MENETJELZŐ FÉNYEK (DRL)
Az égő cseréjét a következők szerint
végezzük:
vegyük le az első lámpa 1 fedelét (lásd
az előző bekezdést);
húzzuk ki a 2 foglalatot ábra 78,
húzzuk ki, és cseréljük ki az égőt;
helyezzük vissza a 2 foglalatot,
ellenőrizzük, hogy helyesen be lett-e
szorítva;
helyezzük vissza az első lámpa
1 fedelét.
TÁVOLSÁGI FÉNYSZÓRÓK
Az égő cseréjét a következők szerint
végezzük:
vegyük le az első lámpa 1 fedelét (lásd
az előző bekezdést);
húzzuk ki a 3 foglalatot ábra 79,
húzzuk ki, és cseréljük ki az égőt;
helyezzük vissza a 3 foglalatot,
ellenőrizzük, hogy helyesen be lett-e
szorítva;
helyezzük vissza az első lámpa
1 fedelét.
TOMPÍTOTT FÉNYSZÓRÓK(izzólámpás változatok)
Az égő cseréjét a következők szerint
végezzük:
vegyük le az első lámpa 2 fedelét (lásd
az "Első lámpák" bekezdést);
vegyük le az égőt védő 1 fedelet
ábra 80;
vegyük ki és cseréljük ki az izzót;
helyezzük vissza a foglalatot,
ellenőrizzük, hogy helyesen be lett-e
szorítva;
helyezzük vissza az első lámpa
2 fedelét.
(77. ábra)A0J0021C
(78. ábra)A0J0041C
(79. ábra)A0J0041C
115

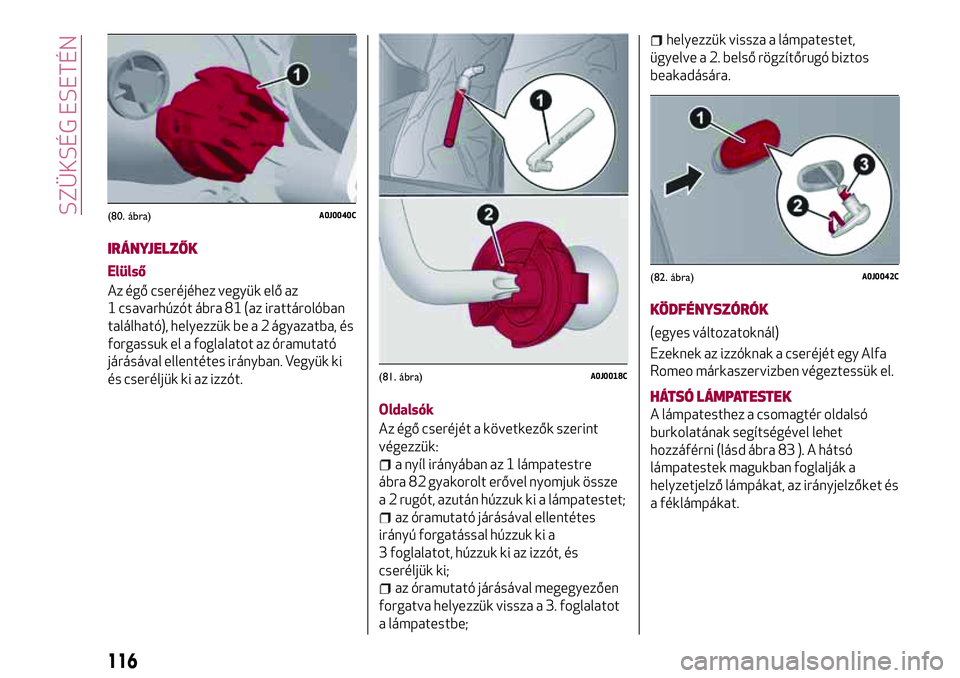

IRÁNYJELZŐK
Elülső
Az égő cseréjéhez vegyük elő az
1 csavarhúzót ábra 81 (az irattárolóban
található), helyezzük be a 2 ágyazatba, és
forgassuk el a foglalatot az óramutató
járásával ellentétes irányban. Vegyük ki
és cseréljük ki az izzót.
Oldalsók
Az égő cseréjét a következők szerint
végezzük:
a nyíl irányában az 1 lámpatestre
ábra 82 gyakorolt erővel nyomjuk össze
a 2 rugót, azután húzzuk ki a lámpatestet;
az óramutató járásával ellentétes
irányú forgatással húzzuk ki a
3 foglalatot, húzzuk ki az izzót, és
cseréljük ki;
az óramutató járásával megegyezően
forgatva helyezzük vissza a 3. foglalatot
a lámpatestbe;
helyezzük vissza a lámpatestet,
ügyelve a 2. belső rögzítőrugó biztos
beakadására.
KÖDFÉNYSZÓRÓK
(egyes változatoknál)
Ezeknek az izzóknak a cseréjét egy Alfa
Romeo márkaszervizben végeztessük el.
HÁTSÓ LÁMPATESTEK
A lámpatesthez a csomagtér oldalsó
burkolatának segítségével lehet
hozzáférni (lásd ábra 83 ). A hátsó
lámpatestek magukban foglalják a
helyzetjelző lámpákat, az irányjelzőket és
a féklámpákat.
(80. ábra)A0J0040C
(81. ábra)A0J0018C
(82. ábra)A0J0042C
116
SZÜKSÉG ESETÉN

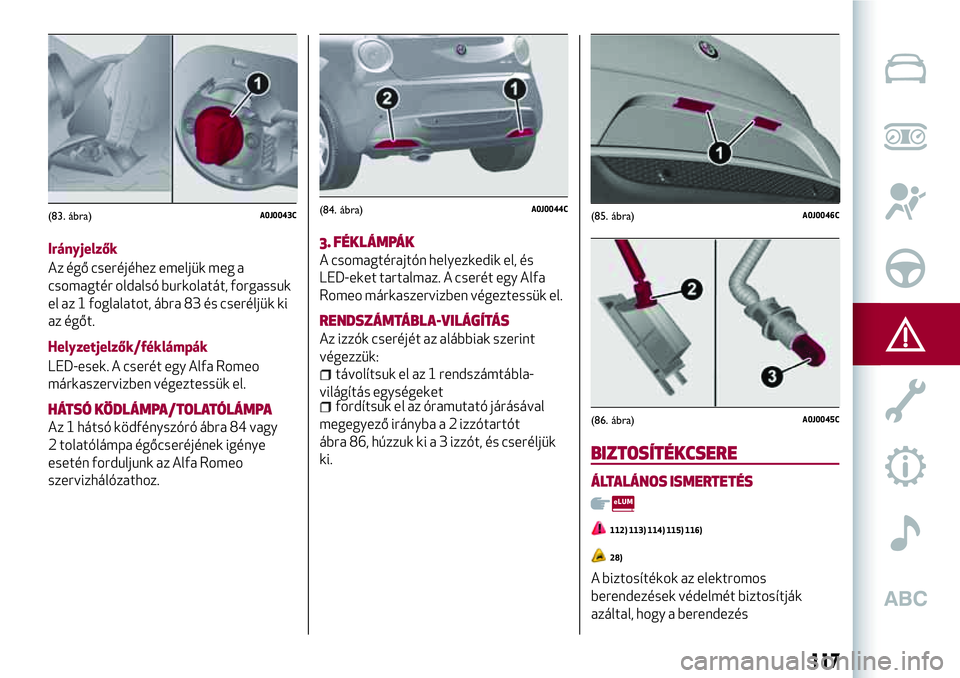

Irányjelzők
Az égő cseréjéhez emeljük meg a
csomagtér oldalsó burkolatát, forgassuk
el az 1 foglalatot, ábra 83 és cseréljük ki
az égőt.
Helyzetjelzők/féklámpák
LED-esek. A cserét egy Alfa Romeo
márkaszervizben végeztessük el.
HÁTSÓ KÖDLÁMPA/TOLATÓLÁMPA
Az 1 hátsó ködfényszóró ábra 84 vagy
2 tolatólámpa égőcseréjének igénye
esetén forduljunk az Alfa Romeo
szervizhálózathoz.
3. FÉKLÁMPÁK
A csomagtérajtón helyezkedik el, és
LED-eket tartalmaz. A cserét egy Alfa
Romeo márkaszervizben végeztessük el.
RENDSZÁMTÁBLA-VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint
végezzük:
távolítsuk el az 1 rendszámtábla-
világítás egységeket
fordítsuk el az óramutató járásával
megegyező irányba a 2 izzótartót
ábra 86, húzzuk ki a 3 izzót, és cseréljük
ki.
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
112) 113) 114) 115) 116)
28)
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
(83. ábra)A0J0043C(84. ábra)A0J0044C(85. ábra)A0J0046C
(86. ábra)A0J0045C
117

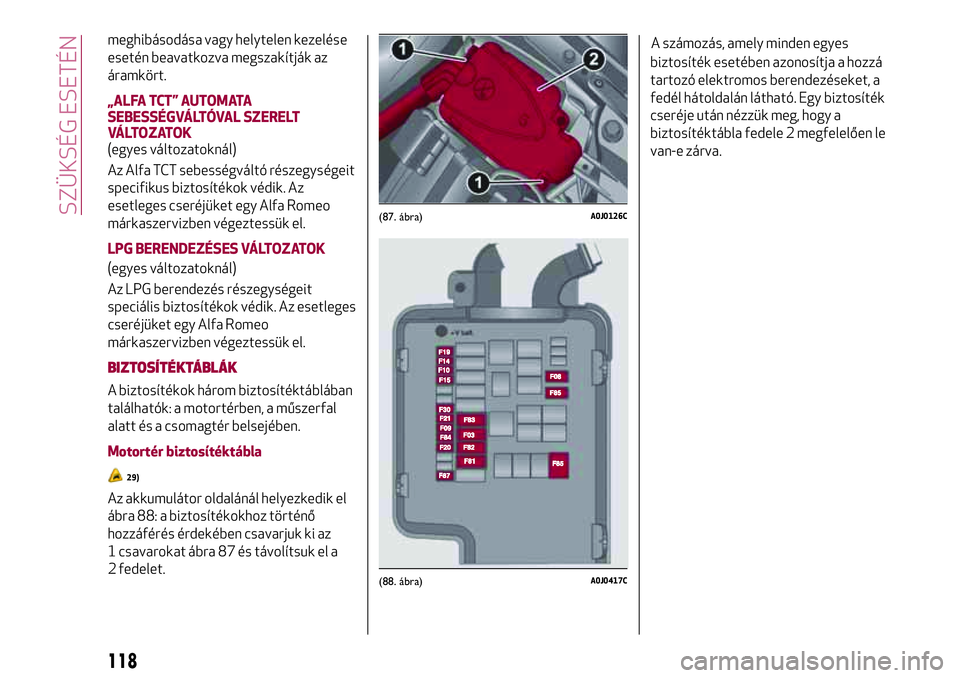

meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
„ALFA TCT” AUTOMATA
SEBESSÉGVÁLTÓVAL SZERELT
VÁLTOZATOK
(egyes változatoknál)
Az Alfa TCT sebességváltó részegységeit
specifikus biztosítékok védik. Az
esetleges cseréjüket egy Alfa Romeo
márkaszervizben végeztessük el.
LPG BERENDEZÉSES VÁLTOZATOK
(egyes változatoknál)
Az LPG berendezés részegységeit
speciális biztosítékok védik. Az esetleges
cseréjüket egy Alfa Romeo
márkaszervizben végeztessük el.
BIZTOSÍTÉKTÁBLÁK
A biztosítékok három biztosítéktáblában
találhatók: a motortérben, a műszerfal
alatt és a csomagtér belsejében.
Motortér biztosítéktábla
29)
Az akkumulátor oldalánál helyezkedik el
ábra 88: a biztosítékokhoz történő
hozzáférés érdekében csavarjuk ki az
1 csavarokat ábra 87 és távolítsuk el a
2 fedelet.A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket, a
fedél hátoldalán látható. Egy biztosíték
cseréje után nézzük meg, hogy a
biztosítéktábla fedele 2 megfelelően le
van-e zárva.
(87. ábra)A0J0126C
(88. ábra)A0J0417C
118
