Page 11 of 212
KLÍČE
MECHANICKÝ KLÍČEK
Fungování
Kovovou vložkou 1 obr. 2 klíčku se
ovládá:
spínací skříňka zapalování;
dveřní zámky.
KLÍČ S DÁLKOVÝM OVLÁDÁNÍM(je-li ve výbavě)
1)
Fungování
Kovovou vložkou klíčku 1 obr. 3 se ovládá
spínací skříňka zapalování a zámek dveří
na straně řidiče.
Tlačítkem 2 se kovová vložka
vysune/zasune.Odemknutí dveří a zavazadlového
prostoru: stiskněte krátce tlačítko
.
Tím se dočasně rozsvítí stropní svítidla a
směrová světla dvakrát bliknou (jen u
některých verzí).
Zamknutí dveří a zavazadlového
prostoru: stiskněte krátce tlačítko
.
Stropní svítidla zhasnou a směrová světla
jednou bliknou (jen u některých verzí).
Otevření zavazadlového prostoru:
Stiskem tlačítka
se na dálku
odemkne víko zavazadlového prostoru.
Otevření víka zavazadlového prostoru je
signalizováno dvojím zabliknutím
směrových světel.
OBJEDNÁNÍ DALŠÍCH DÁLKOVÝCH
OVLÁDÁNÍ
Systém může detekovat až osm
dálkových ovládání. Pokud bude třeba
objednat nové dálkové ovládání, obraťte
se na autorizovaný servis Alfa Romeo,vezměte sebou všechny klíčky, jež
vlastníte, kartu CODE card (je-li), průkaz
totožnosti a doklady o vlastnictví vozidla.
VÝMĚNA BATERIE V KLÍČKU S
DÁLKOVÝM OVLÁDÁNÍM
1)
Postupstiskem tlačítka 1 obr. 4 vysuňte
kovovou vložku 2; otočte šroub 4 na
šroubovákem
s ostrou špičkou;
vytáhněte zásuvku na baterie 5,
vyměňte baterii 3, umístěte ji se
správnou polaritou; zasuňte zásuvku 5 do
klíčku a zajistěte ji otočením šroubu 4 na
.
ZAŘÍZENÍ SAFE LOCK(je-li ve výbavě)
Je to bezpečnostní zařízení, kterým se
zablokuje fungování vnitřních klik vozidla
a zamykacího/odemykacího tlačítka
2A0K0545C
3A0J0072C
4A0J0073C
9
Page 12 of 212
dveří. Doporučujeme toto zařízení
aktivovat po každém zaparkování
vozidla.
Zapnutí zařízení
Zařízení se u všech dveří zapne dvojitým
rychlým stiskem tlačítka
klíčku.
Zamknutí je signalizováno trojím
bliknutím směrových ukazatelů a
blikáním kontrolky v tlačítku
na
palubní desce. Zařízení se nezapne,
jestliže jedny dveře nebo vícero dveří
nejsou řádně zavřené.
Vypnutí
Zařízení se vypne samočinně:
otočením vložky klíčku v zámku dveří
na straně řidiče do polohy otevření;
stiskněte tlačítkona klíčku;
při otočení klíčku v zapalování na MAR.
UPOZORNĚNÍ Po zapnutí zařízení Safe
Rock se nedají dveře otevřít zevnitř
vozidla. Před aktivací zařízení je nutno se
ujistit, zda ve vozidle nikdo nezůstal. Při
vybití baterie dálkového ovládání lze
zařízení vypnout jedině zasunutím
kovové vložky klíčku do zámku.
POZOR
1)Tlačítko 2 tiskněte pouze v patřičné
vzdálenosti od těla, především od očí a věcí,
které by se mohly poškodit (např. od oděvu).
Nenechávejte klíčky bez dozoru, aby s nimi
nemohl nikdo - zejména děti - manipulovat a
stisknout náhodně tlačítko.
UPOZORNĚNÍ
1)Pokud nebudou vybité baterie řádně
zpracované jako odpad, mohou ohrozit
životní prostředí. Proto je nutno je vytřídit do
příslušných odpadních nádob, jak je
stanoveno ze zákona, nebo je možné je
odevzdat v autorizovaném servisu Alfa
Romeo, který zajistí jejich řádnou likvidaci
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ
2) 3)
Klíček lze přetočit do tří poloh obr. 5:
STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat všechna
elektrická zařízení (např. centrální
zamykání dveří, alarm atd.)
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení.
AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček zapalování
nejdříve na STOP, a teprve pak zopakovat
pokus o nastartování.
5A0J0031C
10
SEZNÁMENÍ S VOZIDLEM
Page 13 of 212
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Vypnutí
Lehce pohněte volantem a otočte klíček
na MAR.
POZOR
2)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu o
odcizení vozidla) ji před další jízdou nechejte
zkontrolovat u autorizovaného servisu Alfa
Romeo.
3)Při opouštění vozu vytáhněte klíček ze
zapalování, aby nikdo nemohl manipulovat s
ovládači. Nezapomeňte zatáhnout parkovací
brzdu. Pokud vozidlo zaparkujte do vrchu,
zařaďte 1
.rychlostní stupeň; při parkování z
kopce dolů zařaďte zpátečku. Ve vozidle bez
dozoru dospělého nikdy nenechávejte děti.
4)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z
hlediska bezpečnosti a neshodu s
homologací vozidla.
5)Nikdy nevytahujte klíč ze spínací skříňky
za jízdy vozidla. Volant by se automaticky
zablokoval při prvním natočení. To
samozřejmě platí i při tažení vozidla.
SYSTÉM ALFA ROMEO CODE
Systém Alfa Romeo Code znemožní
neoprávněné použití vozidla
zablokováním nastartování motoru.
Fungování
Při každém spuštění tzn. otočení klíčku na
MAR řídicí jednotka systému Alfa Romeo
CODE pošle na řídicí jednotku motoru
identifikační kód, aby odblokovala
funkce.
Tento kód je odeslán pouze v případě, kdy
řídicí jednotka systému Alfa Romeo
CODE uzná kód, který obdržela od klíčku.
Otočením klíčku na STOP deaktivuje
systém Alfa Romeo CODE funkce řídicí
jednotky motoru.
Nepravidelné fungování
Pokud nebude během startování motoru
kód detekován jako správný, na
přístrojové desce se rozsvítí kontrolka
.
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste se
jej spustit dalšími klíčky z výbavy. Pokud
se nezdaří motor nastartovat ani
tentokrát, obraťte se na autorizovaný
servis Alfa Romeo.Rozsvícení kontrolky během jízdy
Pokud se ikonarozsvítí za jízdy,
znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu
napětí).
Pokud se zobrazí,obraťte se na
autorizovaný servis Alfa Romeo.
UPOZORNĚNÍ
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování. Aby byla zajištěna
účinnost elektronických komponentů v
klíčkách, nevystavujte je přímému působení
slunečních paprsků.
11
ZÁMEK ŘÍZENÍ
4) 5)
Page 14 of 212
ALARM
(je-li ve výbavě)
ZÁSAH ALARMU
Zásahem alarmu se spustí zvuková
výstraha a rozblikají se směrová světla.
UPOZORNĚNÍ Alarm je od výrobce
nastaven podle předpisů platných v zemi
prodeje vozidla.
ZAPNUTÍ ALARMU
Se zavřenými dveřmi a víky a s klíčkem
zapalování na STOP nebo po jeho
vytažení ze zapalování natočte klíček s
dálkovým ovládáním směrem k vozidlu,
stiskněte a vzápětí uvolněte tlačítko
.
Systém vydá viditelný a zvukový signál a
dveře se zamknou (neplatí pro všechny
trhy).
SAMOČINNÉ ZAPNUTÍ ALARMU(je-li ve výbavě)
Jestliže nebyl alarm aktivován dálkovým
ovládáním, do 30 sekund od přetočení
klíčku v zapalování na STOP a od
posledního otevření a zavření dveří či víka
zavazadlového prostoru se alarm zapne
automaticky.
Tento stav je signalizován blikáním
kontrolky LED v tlačítku vypnutí alarmu
ve stropním svítidle a výše uvedenými
signalizace zapnutí.Alarm vypnete stiskem tlačítka
na
dálkovém ovládání.
Alarm se automaticky zapne otočením
kovové vložky klíčku v zámku ve dveřích
řidiče po zavření dveří. Jestliže se systém
alarmu zapne samočinně, dveře se
nezamknou.
VYPNUTÍ ALARMU
Stiskněte tlačítko. Systém provede
následující akce (vyjma určitých verzí):
dvě krátká zabliknutí ukazatelů směru;
ozvou se dvě krátké zvukové výstrahy;
odemknutí dveří.
UPOZORNĚNÍ Jestliže vozidlo centrálně
odemknete kovovou vložkou klíčku,
alarm se nevypne.
DVEŘE
CENTRÁLNÍ ZAMKNUTÍ / ODEMKNUTÍ
DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítko
na
dálkovém ovládání nebo zasuňte kovovou
vložku (uloženou v dálkovém ovládání) do
dveřního zámku na straně řidiče.
Podmínky pro zamknutí dveří:
všechny dveře jsou zavřené;
při všech zavřených dveřích a
otevřených dveřích zavazadlového
prostoru.
Odemknutí dveří zvenku
Stiskněte tlačítko
na klíčku nebo
zasuňte a otočte kovovou vložku (po
vysunutí z dálkového ovládání) do zámku
dveří na straně řidiče.
Odemknutí/zamknutí dveří zevnitř
Stiskněte tlačítko 1 obr. 6 na přístrojové
desce. V tlačítku je kontrolka LED
indikující stav dveří (zamknuté nebo
odemknuté dveře).Kontrolka svítí: dveře
jsou zamknuty.Kontrolka nesvítí:
odemknuté dveře.
12
SEZNÁMENÍ S VOZIDLEM
Page 15 of 212
Při výpadku elektrického napájení (např.
přerušením pojistky, odpojením baterie,
atd.) je možné dveřní zámky ovládat
ručně.
UPOZORNĚNÍ S centrálně uzamknutými
dveřmi se zatáhnutím vnitřní otvírací
páčky jedněch dveří tyto dveře
odemknou (v případě dveří u místa
spolucestujícího zůstane kontrolka na
tlačítku 1 svítit).
NOUZOVÉ ZAMKNUTÍ PŘEDNÍCH
DVEŘÍ SPOLUCESTUJÍCÍHO
Přední dveře na straně spolucestujícího
jsou opatřeny zařízením, díky němuž je
možné je zamknout i bez proudu.
Zamknutí dveří: zasuňte kovovou vložku
klíčku zapalování do zdířky 1 obr. 7 a
přestavte ji nahoru.Inicializace mechanismu odemknutí /
zamknutí dveří
Po případném odpojení baterie nebo
přerušení pojistky je nutno znovu
"inicializovat" fungování mechanismu
zamykání/odemykání dveří takto:
zavřete všechny dveře;
stiskněte tlačítkona klíčku nebo
tlačítko
na přístrojové desce;
stiskněte tlačítkona klíčku nebo
tlačítko
na přístrojové desce.
SEDADLA
PŘEDNÍ SEDADLA
6) 7) 8)
Nastavení v podélném směru
Zvedněte páku 1 obr. 8 a zatlačte
sedadlo dopředu nebo dozadu: při řízení
musejí ruce spočívat na věnci volantu.
6A0J0030C7A0J0309C
8A0J0078C
13
Page 16 of 212

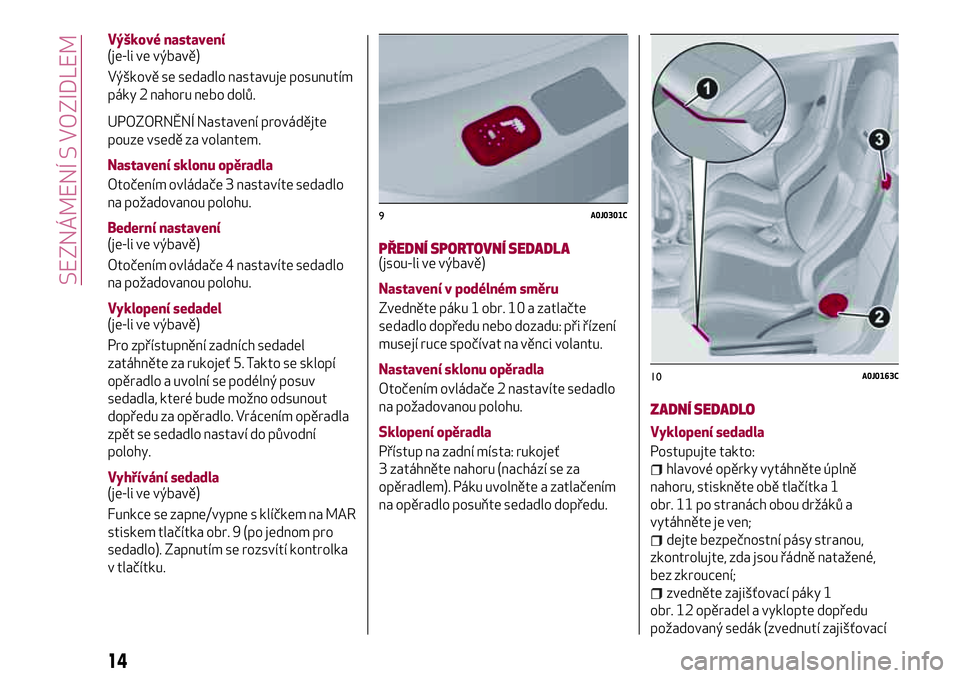

Výškové nastavení
(je-li ve výbavě)
Výškově se sedadlo nastavuje posunutím
páky 2 nahoru nebo dolů.
UPOZORNĚNÍ Nastavení provádějte
pouze vsedě za volantem.
Nastavení sklonu opěradla
Otočením ovládače 3 nastavíte sedadlo
na požadovanou polohu.
Bederní nastavení
(je-li ve výbavě)
Otočením ovládače 4 nastavíte sedadlo
na požadovanou polohu.
Vyklopení sedadel
(je-li ve výbavě)
Pro zpřístupnění zadních sedadel
zatáhněte za rukojeť 5. Takto se sklopí
opěradlo a uvolní se podélný posuv
sedadla, které bude možno odsunout
dopředu za opěradlo. Vrácením opěradla
zpět se sedadlo nastaví do původní
polohy.
Vyhřívání sedadla
(je-li ve výbavě)
Funkce se zapne/vypne s klíčkem na MAR
stiskem tlačítka obr. 9 (po jednom pro
sedadlo). Zapnutím se rozsvítí kontrolka
v tlačítku.
PŘEDNÍ SPORTOVNÍ SEDADLA(jsou-li ve výbavě)
Nastavení v podélném směru
Zvedněte páku 1 obr. 10 a zatlačte
sedadlo dopředu nebo dozadu: při řízení
musejí ruce spočívat na věnci volantu.
Nastavení sklonu opěradla
Otočením ovládače 2 nastavíte sedadlo
na požadovanou polohu.
Sklopení opěradla
Přístup na zadní místa: rukojeť
3 zatáhněte nahoru (nachází se za
opěradlem). Páku uvolněte a zatlačením
na opěradlo posuňte sedadlo dopředu.
ZADNÍ SEDADLO
Vyklopení sedadla
Postupujte takto:
hlavové opěrky vytáhněte úplně
nahoru, stiskněte obě tlačítka 1
obr. 11 po stranách obou držáků a
vytáhněte je ven;
dejte bezpečnostní pásy stranou,
zkontrolujte, zda jsou řádně natažené,
bez zkroucení;
zvedněte zajišťovací páky 1
obr. 12 opěradel a vyklopte dopředu
požadovaný sedák (zvednutí zajišťovací
9A0J0301C
10A0J0163C
14
SEZNÁMENÍ S VOZIDLEM
Page 17 of 212

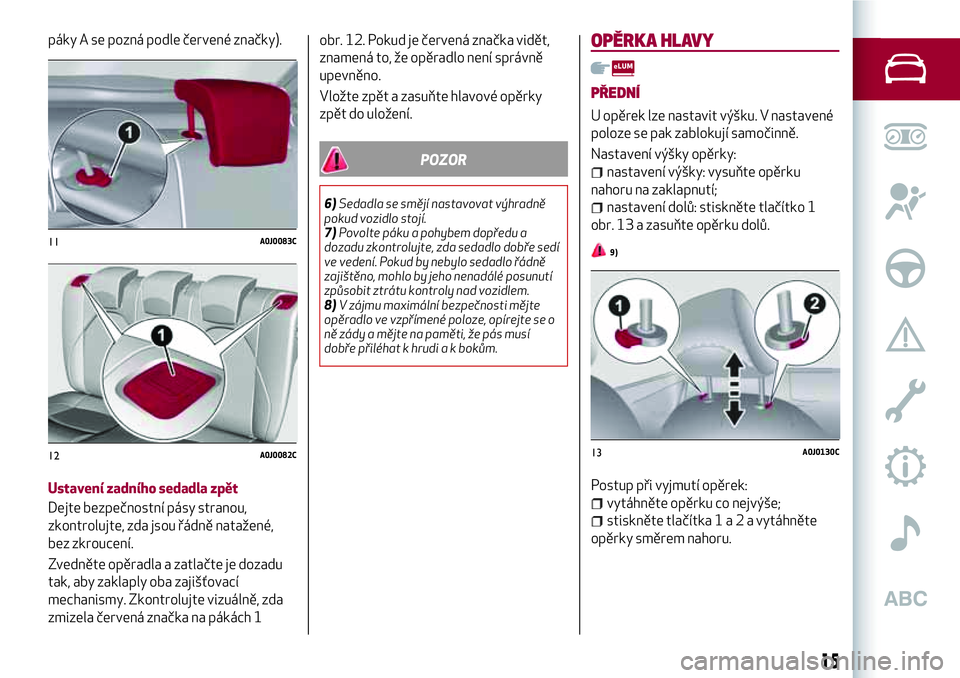

páky A se pozná podle červené značky).
Ustavení zadního sedadla zpět
Dejte bezpečnostní pásy stranou,
zkontrolujte, zda jsou řádně natažené,
bez zkroucení.
Zvedněte opěradla a zatlačte je dozadu
tak, aby zaklaply oba zajišťovací
mechanismy. Zkontrolujte vizuálně, zda
zmizela červená značka na pákách 1obr. 12. Pokud je červená značka vidět,
znamená to, že opěradlo není správně
upevněno.
Vložte zpět a zasuňte hlavové opěrky
zpět do uložení.
POZOR
6)Sedadla se smějí nastavovat výhradně
pokud vozidlo stojí.
7)Povolte páku a pohybem dopředu a
dozadu zkontrolujte, zda sedadlo dobře sedí
ve vedení. Pokud by nebylo sedadlo řádně
zajištěno, mohlo by jeho nenadálé posunutí
způsobit ztrátu kontroly nad vozidlem.
8)V zájmu maximální bezpečnosti mějte
opěradlo ve vzpřímené poloze, opírejte se o
ně zády a mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
OPĚRKA HLAVY
PŘEDNÍ
U opěrek lze nastavit výšku. V nastavené
poloze se pak zablokují samočinně.
Nastavení výšky opěrky:
nastavení výšky: vysuňte opěrku
nahoru na zaklapnutí;
nastavení dolů: stiskněte tlačítko 1
obr. 13 a zasuňte opěrku dolů.
9)
Postup při vyjmutí opěrek:
vytáhněte opěrku co nejvýše;
stiskněte tlačítka1a2avytáhněte
opěrky směrem nahoru.
11A0J0083C
12A0J0082C13A0J0130C
15
Page 18 of 212

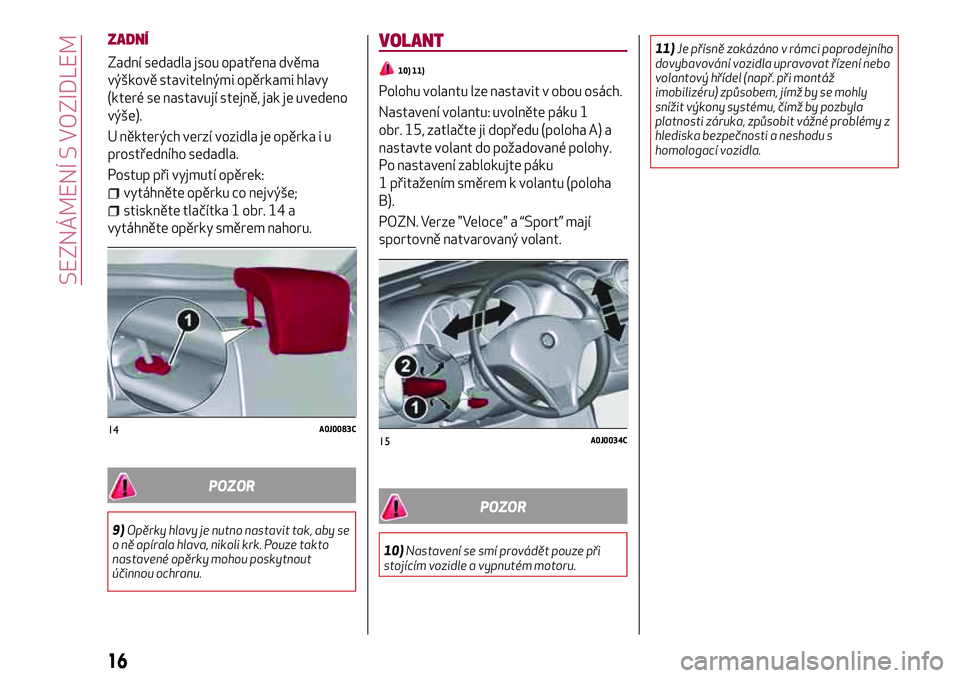

ZADNÍ
Zadní sedadla jsou opatřena dvěma
výškově stavitelnými opěrkami hlavy
(které se nastavují stejně, jak je uvedeno
výše).
U některých verzí vozidla je opěrka i u
prostředního sedadla.
Postup při vyjmutí opěrek:
vytáhněte opěrku co nejvýše;
stiskněte tlačítka 1 obr. 14 a
vytáhněte opěrky směrem nahoru.
POZOR
9)Opěrky hlavy je nutno nastavit tak, aby se
o ně opírala hlava, nikoli krk. Pouze takto
nastavené opěrky mohou poskytnout
účinnou ochranu.
VOLANT
10) 11)
Polohu volantu lze nastavit v obou osách.
Nastavení volantu: uvolněte páku 1
obr. 15, zatlačte ji dopředu (poloha A) a
nastavte volant do požadované polohy.
Po nastavení zablokujte páku
1 přitažením směrem k volantu (poloha
B).
POZN. Verze "Veloce" a “Sport” mají
sportovně natvarovaný volant.
POZOR
10)Nastavení se smí provádět pouze při
stojícím vozidle a vypnutém motoru.11)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z
hlediska bezpečnosti a neshodu s
homologací vozidla.
14A0J0083C15A0J0034C
16
SEZNÁMENÍ S VOZIDLEM
Page 19 of 212
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Manuální nastavení: pákou 1 obr. 16 lze
zrcátko nastavit do jedné ze dvou poloh:
normální nebo proti oslnění.
Elektrochromatické zrcátko
U některých verzí je nainstalované
elektrochromatické zrcátko s tlačítkem
ON/OFF pro aktivaci/deaktivaci
elektrochromatické funkce. Při zařazení
zpátečky se zrcátko přestaví do polohy
pro denní používání.
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
12)
Elektrické nastavení
Zrcátka se smějí nastavovat/sklápět
pouze s klíčkem zapalování na poloze
MAR.Zvolte zrcátko ovládačem 1 obr. 17:
Poloha A: volba levého zrcátka.
Poloha C: volba pravého zrcátka.
Pro natočení zvoleného zrcátka stiskněte
tlačítko 2 v jednom ze čtyř směrů.
UPOZORNĚNÍ Po nastavení zrcátek
otočte zařízení 1 do polohy B, aby se
předešlo nevyžádanému ovládání.
Elektrické sklopení zpětného zrcátka
(jsou-li součástí výbavy)
Pro sklopení zrcátek stiskněte tlačítko 3.
Zrcátka přestavte do jízdní polohy
opětným stiskem tohoto tlačítka.
Ruční sklopení zrcátka
V případě potřeby lze zrcátka přiklopit k
vozidlu.
UPOZORNĚNÍ Během jízdy se zrcátka
musejí nacházet ve vyklopené poloze.
POZOR
12)Vnější zpětné zrcátko u řidiče je
zakřivené, a proto mírně zkresluje vnímání
vzdálenosti.
16A0J0108C
17A0J0022C
17
Page 20 of 212
VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá levým
pákovým přepínačem obr. 18. Vnější
světla lze zapnout pouze s klíčkem
zapalování na poloze MAR.
DENNÍ SVĚTLA (DRL)“Daytime Running Lights”
S klíčkem na MAR se denní světla rozsvítí
otočením objímky 1 do polohy
.
Ostatní žárovky a vnitřní svítidla
zůstanou zhasnuté.
UPOZORNĚNÍ Za jízdy ve dne nahrazují
světla pro denní svícení potkávací
světlomety v zemích, kde je povinné svítit
i za dne, a smějí se používat i v zemích,
kde tato povinnost neplatí.
UPOZORNĚNÍ Denní světla dne
nenahrazují potkávací světlomety přijízdě za noci nebo v tunelu. Používání
denních světel je upraveno Pravidly
silničního provozu, která platí v zemi, v níž
se právě nacházíte: dodržujte je.
OBRYSOVÁ / POTKÁVACÍ SVĚTLA
S klíčkem v zapalování na MAR otočte
objímku 1 na polohu
.
Denní světla zhasnou a rozsvítí se
potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování v
poloze STOP nebo vyjmutým klíčkem
přestavením objímky 1
nejdříve na
polohu a pak na
.
S parkovacími světly se rozsvítí i
osvětlení registrační značky a přední a
zadní poziční světla (denní světla DRL
zůstanou zhasnutá).
Na přístrojové desce se rozsvítí
kontrolka
.
Sepnutím pákového ovládače směrových
světel je možné zvolit stranu (pravou
nebo levou) s rozsvícenými světly.
AUTOMATICKÉ OVLÁDÁNÍ SVĚTEL
(AUTOLIGHT) (Osvitový senzor)
(je-li ve výbavě)
Senzor nainstalovaný na čelním okně
sleduje změny osvitu vozidla venkovním
světlem v závislosti na citlivosti
nastavené v menu: čím vyšší je citlivost,tím méně venkovního světla je třeba pro
rozsvícení vnějších světel vozidla.
Zapnutí
Otočením objímky 1 na polohu
nastavíte současné automatické
rozsvícení pozičních a potkávacích světel
v závislosti na okolním osvitu.
Při samočinném vypnutí světel se vypnou
i přední světlomety do mlhy a zadní
svítilna do mlhy (byly-li zapnuté). Při
opětném automatickém rozsvícení světel
je nutno je v případě potřeby rozsvítit
ručně.
Je-li senzor aktivovaný, je možné
používat pouze výstražné světelné
znamení. Zapnutí dálkových světlometů:
nejdříve otočte objímku 1 na polohu
,
a pak světlomety zapněte.
DÁLKOVÉ SVĚTLOMETY
Rozsvícení dálkových světlometů: s
objímkou 1 v poloze
zatáhněte
pákový ovládač k volantu přes dorazové
cvaknutí. Na přístrojové desce se rozsvítí
kontrolka
.
Opětným zatažením pákového ovládače k
volantu přes dorazové cvaknutí dálkové
světlomety zhasnou, rozsvítí se
potkávací světlomety a zhasne kontrolka
.
Jestliže je aktivní automatické ovládání
světel, nelze dálkové světlomety
rozsvítit.
18A0J0063C
18
SEZNÁMENÍ S VOZIDLEM
