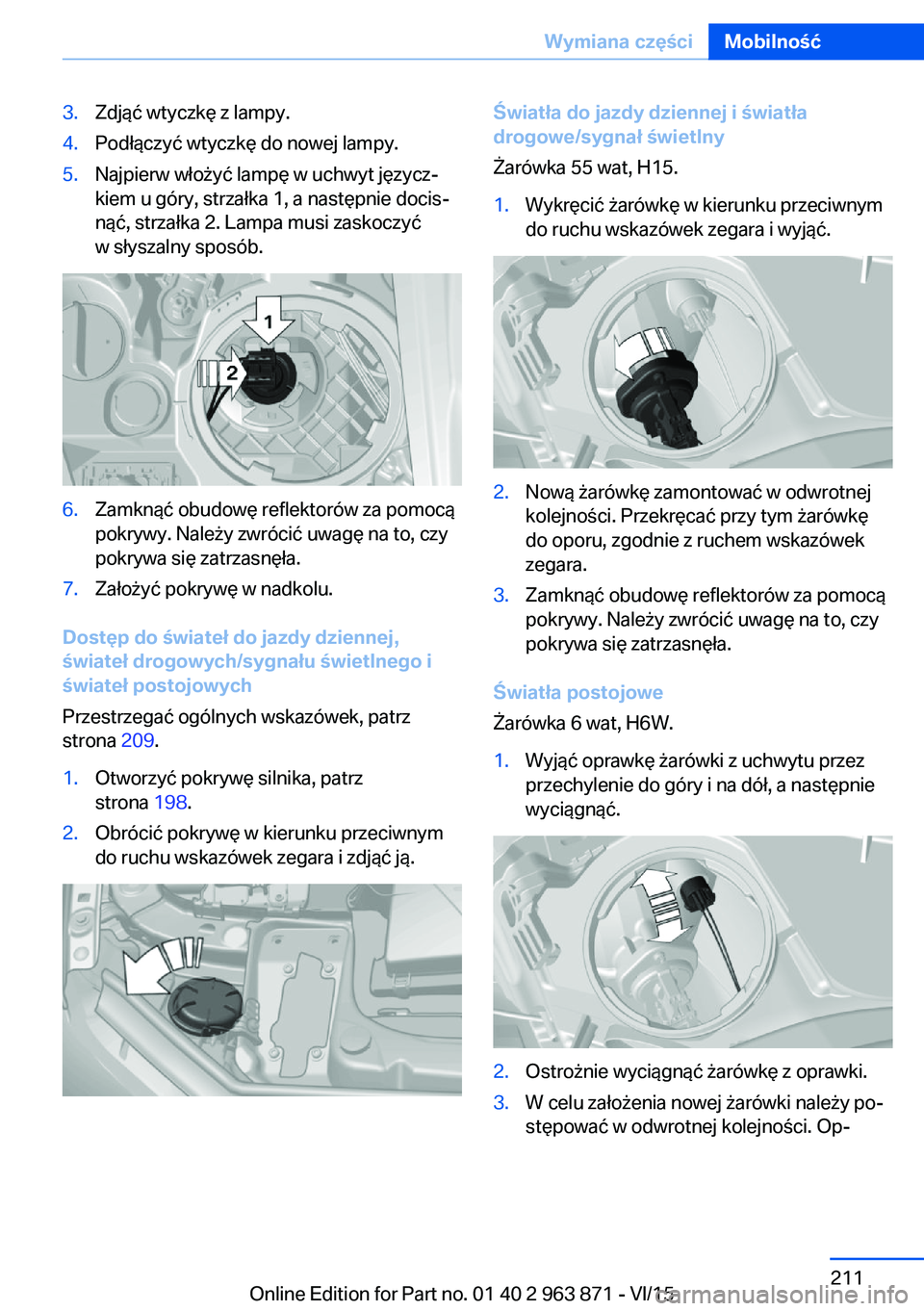

3.Zdjąć wtyczkę z lampy.4.Podłączyć wtyczkę do nowej lampy.5.Najpierw włożyć lampę w uchwyt języcz‐
kiem u góry, strzałka 1, a następnie docis‐
nąć, strzałka 2. Lampa musi zaskoczyć
w słyszalny sposób.6.Zamknąć obudowę reflektorów za pomocą
pokrywy. Należy zwrócić uwagę na to, czy
pokrywa się zatrzasnęła.7.Założyć pokrywę w nadkolu.
Dostęp do świateł do jazdy dziennej,
świateł drogowych/sygnału świetlnego i
świateł postojowych
Przestrzegać ogólnych wskazówek, patrz
strona 209.
1.Otworzyć pokrywę silnika, patrz
strona 198.2.Obrócić pokrywę w kierunku przeciwnym
do ruchu wskazówek zegara i zdjąć ją.Światła do jazdy dziennej i światła
drogowe/sygnał świetlny
Żarówka 55 wat, H15.1.Wykręcić żarówkę w kierunku przeciwnym
do ruchu wskazówek zegara i wyjąć.2.Nową żarówkę zamontować w odwrotnej
kolejności. Przekręcać przy tym żarówkę
do oporu, zgodnie z ruchem wskazówek
zegara.3.Zamknąć obudowę reflektorów za pomocą
pokrywy. Należy zwrócić uwagę na to, czy
pokrywa się zatrzasnęła.
Światła postojowe
Żarówka 6 wat, H6W.
1.Wyjąć oprawkę żarówki z uchwytu przez
przechylenie do góry i na dół, a następnie
wyciągnąć.2.Ostrożnie wyciągnąć żarówkę z oprawki.3.W celu założenia nowej żarówki należy po‐
stępować w odwrotnej kolejności. Op‐Seite 211Wymiana częściMobilność211
Online Edition for Part no. 01 40 2 963 871 - VI/15

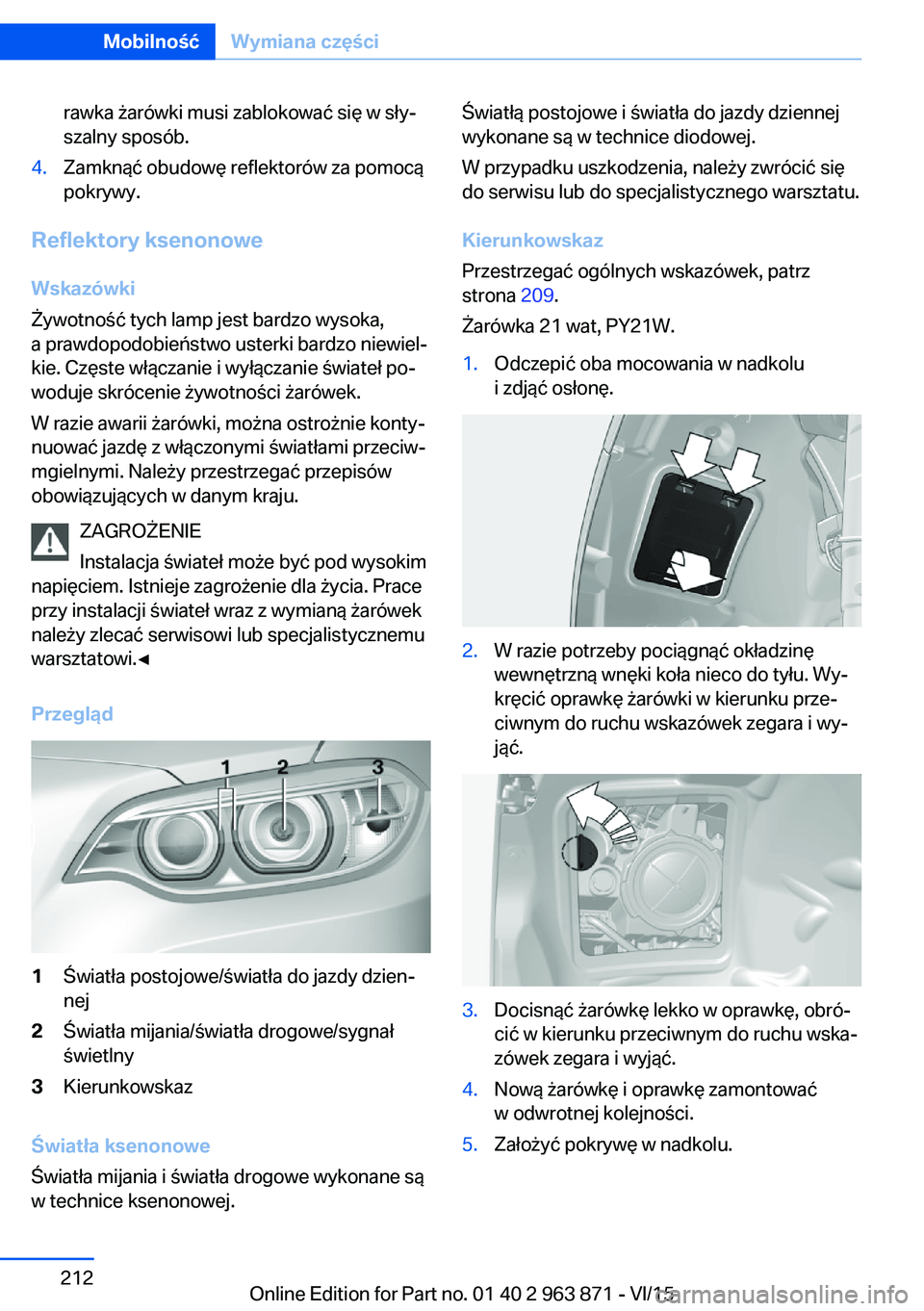

rawka żarówki musi zablokować się w sły‐
szalny sposób.4.Zamknąć obudowę reflektorów za pomocą
pokrywy.
Reflektory ksenonowe
Wskazówki
Żywotność tych lamp jest bardzo wysoka,
a prawdopodobieństwo usterki bardzo niewiel‐
kie. Częste włączanie i wyłączanie świateł po‐
woduje skrócenie żywotności żarówek.
W razie awarii żarówki, można ostrożnie konty‐
nuować jazdę z włączonymi światłami przeciw‐
mgielnymi. Należy przestrzegać przepisów
obowiązujących w danym kraju.
ZAGROŻENIE
Instalacja świateł może być pod wysokim
napięciem. Istnieje zagrożenie dla życia. Prace
przy instalacji świateł wraz z wymianą żarówek
należy zlecać serwisowi lub specjalistycznemu
warsztatowi.◀
Przegląd
1Światła postojowe/światła do jazdy dzien‐
nej2Światła mijania/światła drogowe/sygnał
świetlny3Kierunkowskaz
Światła ksenonowe
Światła mijania i światła drogowe wykonane są
w technice ksenonowej.
Światłą postojowe i światła do jazdy dziennej
wykonane są w technice diodowej.
W przypadku uszkodzenia, należy zwrócić się
do serwisu lub do specjalistycznego warsztatu.
Kierunkowskaz
Przestrzegać ogólnych wskazówek, patrz
strona 209.
Żarówka 21 wat, PY21W.1.Odczepić oba mocowania w nadkolu
i zdjąć osłonę.2.W razie potrzeby pociągnąć okładzinę
wewnętrzną wnęki koła nieco do tyłu. Wy‐
kręcić oprawkę żarówki w kierunku prze‐
ciwnym do ruchu wskazówek zegara i wy‐
jąć.3.Docisnąć żarówkę lekko w oprawkę, obró‐
cić w kierunku przeciwnym do ruchu wska‐
zówek zegara i wyjąć.4.Nową żarówkę i oprawkę zamontować
w odwrotnej kolejności.5.Założyć pokrywę w nadkolu.Seite 212MobilnośćWymiana części212
Online Edition for Part no. 01 40 2 963 871 - VI/15

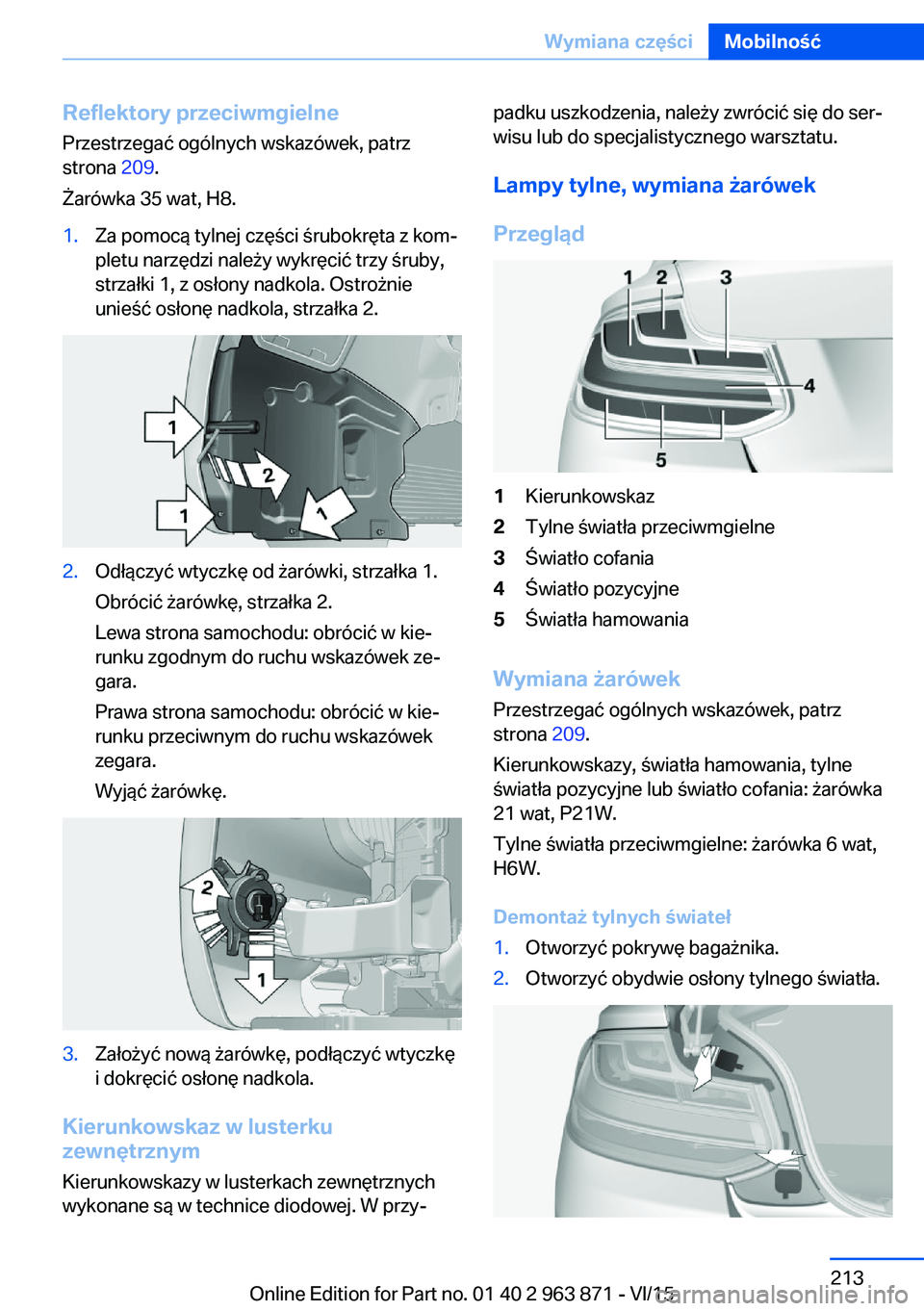

Reflektory przeciwmgielne
Przestrzegać ogólnych wskazówek, patrz
strona 209.
Żarówka 35 wat, H8.1.Za pomocą tylnej części śrubokręta z kom‐
pletu narzędzi należy wykręcić trzy śruby,
strzałki 1, z osłony nadkola. Ostrożnie
unieść osłonę nadkola, strzałka 2.2.Odłączyć wtyczkę od żarówki, strzałka 1.
Obrócić żarówkę, strzałka 2.
Lewa strona samochodu: obrócić w kie‐
runku zgodnym do ruchu wskazówek ze‐
gara.
Prawa strona samochodu: obrócić w kie‐
runku przeciwnym do ruchu wskazówek
zegara.
Wyjąć żarówkę.3.Założyć nową żarówkę, podłączyć wtyczkę
i dokręcić osłonę nadkola.
Kierunkowskaz w lusterku
zewnętrznym
Kierunkowskazy w lusterkach zewnętrznych
wykonane są w technice diodowej. W przy‐
padku uszkodzenia, należy zwrócić się do ser‐
wisu lub do specjalistycznego warsztatu.
Lampy tylne, wymiana żarówek
Przegląd1Kierunkowskaz2Tylne światła przeciwmgielne3Światło cofania4Światło pozycyjne5Światła hamowania
Wymiana żarówek
Przestrzegać ogólnych wskazówek, patrz
strona 209.
Kierunkowskazy, światła hamowania, tylne
światła pozycyjne lub światło cofania: żarówka 21 wat, P21W.
Tylne światła przeciwmgielne: żarówka 6 wat,
H6W.
Demontaż tylnych świateł
1.Otworzyć pokrywę bagażnika.2.Otworzyć obydwie osłony tylnego światła.Seite 213Wymiana częściMobilność213
Online Edition for Part no. 01 40 2 963 871 - VI/15

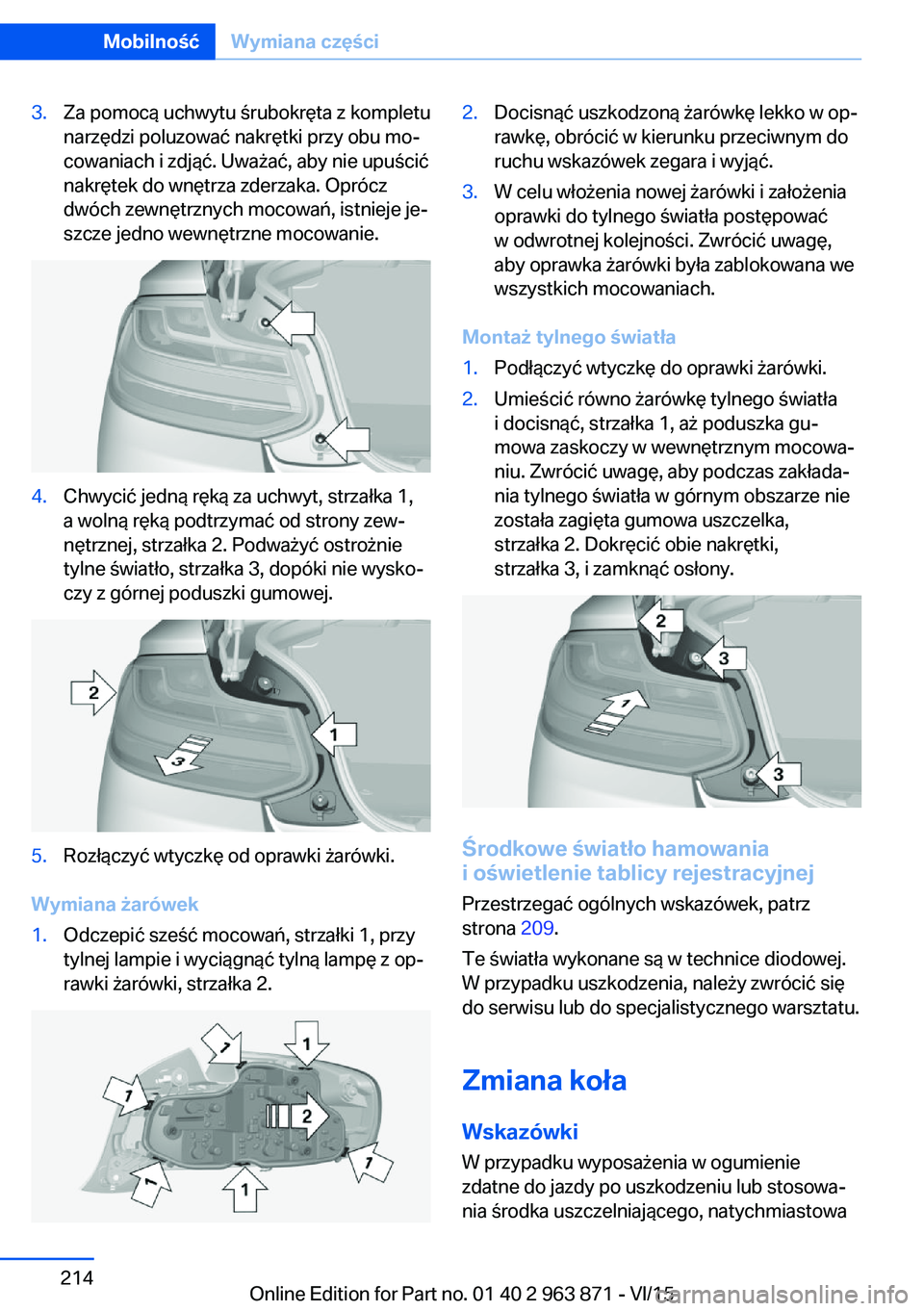

3.Za pomocą uchwytu śrubokręta z kompletu
narzędzi poluzować nakrętki przy obu mo‐
cowaniach i zdjąć. Uważać, aby nie upuścić
nakrętek do wnętrza zderzaka. Oprócz
dwóch zewnętrznych mocowań, istnieje je‐
szcze jedno wewnętrzne mocowanie.4.Chwycić jedną ręką za uchwyt, strzałka 1,
a wolną ręką podtrzymać od strony zew‐
nętrznej, strzałka 2. Podważyć ostrożnie
tylne światło, strzałka 3, dopóki nie wysko‐
czy z górnej poduszki gumowej.5.Rozłączyć wtyczkę od oprawki żarówki.
Wymiana żarówek
1.Odczepić sześć mocowań, strzałki 1, przy
tylnej lampie i wyciągnąć tylną lampę z op‐
rawki żarówki, strzałka 2.2.Docisnąć uszkodzoną żarówkę lekko w op‐
rawkę, obrócić w kierunku przeciwnym do
ruchu wskazówek zegara i wyjąć.3.W celu włożenia nowej żarówki i założenia
oprawki do tylnego światła postępować
w odwrotnej kolejności. Zwrócić uwagę,
aby oprawka żarówki była zablokowana we
wszystkich mocowaniach.
Montaż tylnego światła
1.Podłączyć wtyczkę do oprawki żarówki.2.Umieścić równo żarówkę tylnego światła
i docisnąć, strzałka 1, aż poduszka gu‐
mowa zaskoczy w wewnętrznym mocowa‐
niu. Zwrócić uwagę, aby podczas zakłada‐
nia tylnego światła w górnym obszarze nie
została zagięta gumowa uszczelka,
strzałka 2. Dokręcić obie nakrętki,
strzałka 3, i zamknąć osłony.
Środkowe światło hamowania
i oświetlenie tablicy rejestracyjnej
Przestrzegać ogólnych wskazówek, patrz
strona 209.
Te światła wykonane są w technice diodowej.
W przypadku uszkodzenia, należy zwrócić się
do serwisu lub do specjalistycznego warsztatu.
Zmiana koła Wskazówki
W przypadku wyposażenia w ogumienie
zdatne do jazdy po uszkodzeniu lub stosowa‐
nia środka uszczelniającego, natychmiastowa
Seite 214MobilnośćWymiana części214
Online Edition for Part no. 01 40 2 963 871 - VI/15

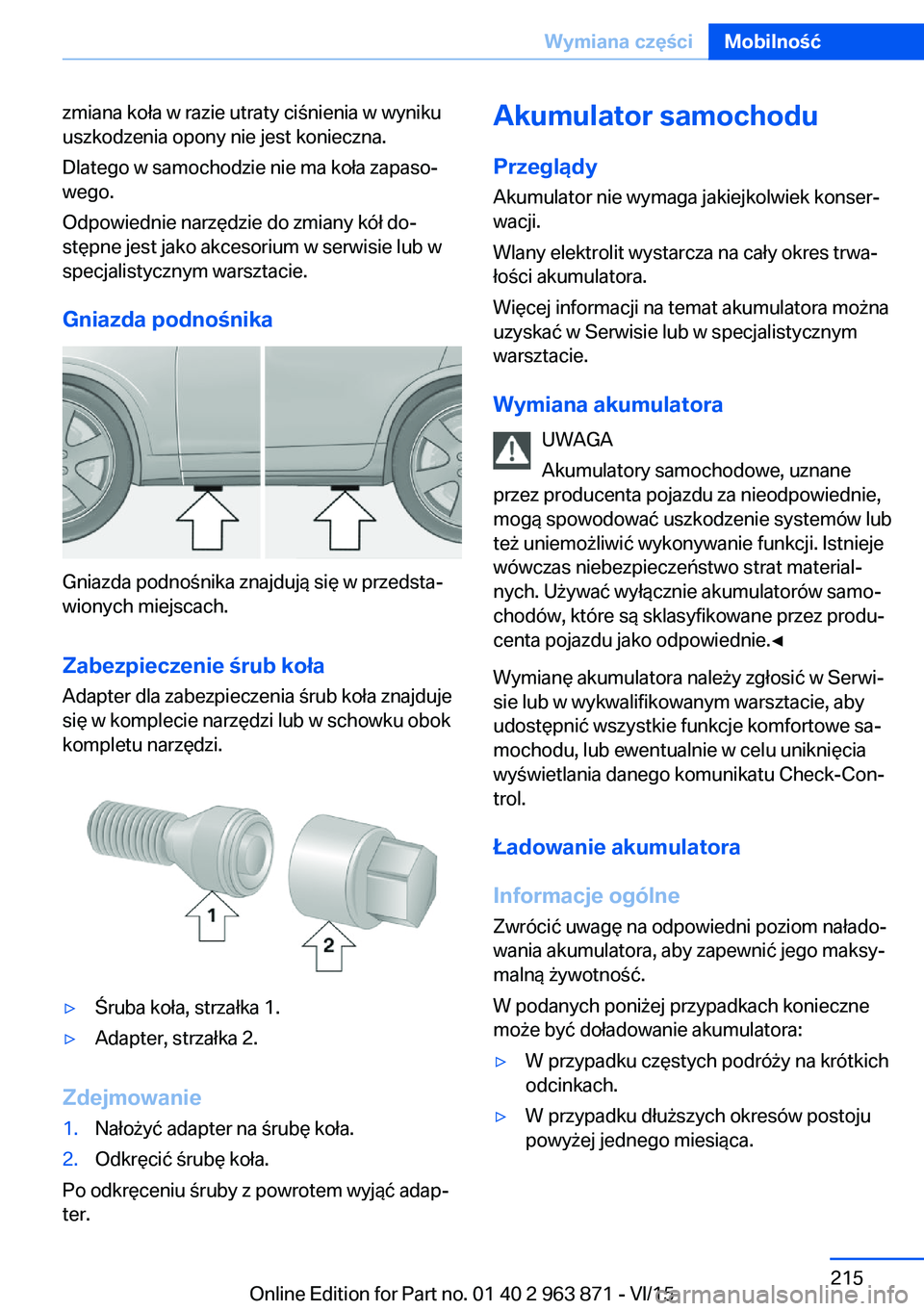

zmiana koła w razie utraty ciśnienia w wyniku
uszkodzenia opony nie jest konieczna.
Dlatego w samochodzie nie ma koła zapaso‐
wego.
Odpowiednie narzędzie do zmiany kół do‐
stępne jest jako akcesorium w serwisie lub w
specjalistycznym warsztacie.
Gniazda podnośnika
Gniazda podnośnika znajdują się w przedsta‐
wionych miejscach.
Zabezpieczenie śrub koła
Adapter dla zabezpieczenia śrub koła znajduje
się w komplecie narzędzi lub w schowku obok
kompletu narzędzi.
▷Śruba koła, strzałka 1.▷Adapter, strzałka 2.
Zdejmowanie
1.Nałożyć adapter na śrubę koła.2.Odkręcić śrubę koła.
Po odkręceniu śruby z powrotem wyjąć adap‐
ter.
Akumulator samochodu
Przeglądy
Akumulator nie wymaga jakiejkolwiek konser‐
wacji.
Wlany elektrolit wystarcza na cały okres trwa‐
łości akumulatora.
Więcej informacji na temat akumulatora można
uzyskać w Serwisie lub w specjalistycznym
warsztacie.
Wymiana akumulatora UWAGA
Akumulatory samochodowe, uznane
przez producenta pojazdu za nieodpowiednie,
mogą spowodować uszkodzenie systemów lub
też uniemożliwić wykonywanie funkcji. Istnieje
wówczas niebezpieczeństwo strat material‐
nych. Używać wyłącznie akumulatorów samo‐
chodów, które są sklasyfikowane przez produ‐
centa pojazdu jako odpowiednie.◀
Wymianę akumulatora należy zgłosić w Serwi‐
sie lub w wykwalifikowanym warsztacie, aby
udostępnić wszystkie funkcje komfortowe sa‐
mochodu, lub ewentualnie w celu uniknięcia
wyświetlania danego komunikatu Check-Con‐
trol.
Ładowanie akumulatora
Informacje ogólne Zwrócić uwagę na odpowiedni poziom nałado‐
wania akumulatora, aby zapewnić jego maksy‐
malną żywotność.
W podanych poniżej przypadkach konieczne
może być doładowanie akumulatora:▷W przypadku częstych podróży na krótkich
odcinkach.▷W przypadku dłuższych okresów postoju
powyżej jednego miesiąca.Seite 215Wymiana częściMobilność215
Online Edition for Part no. 01 40 2 963 871 - VI/15

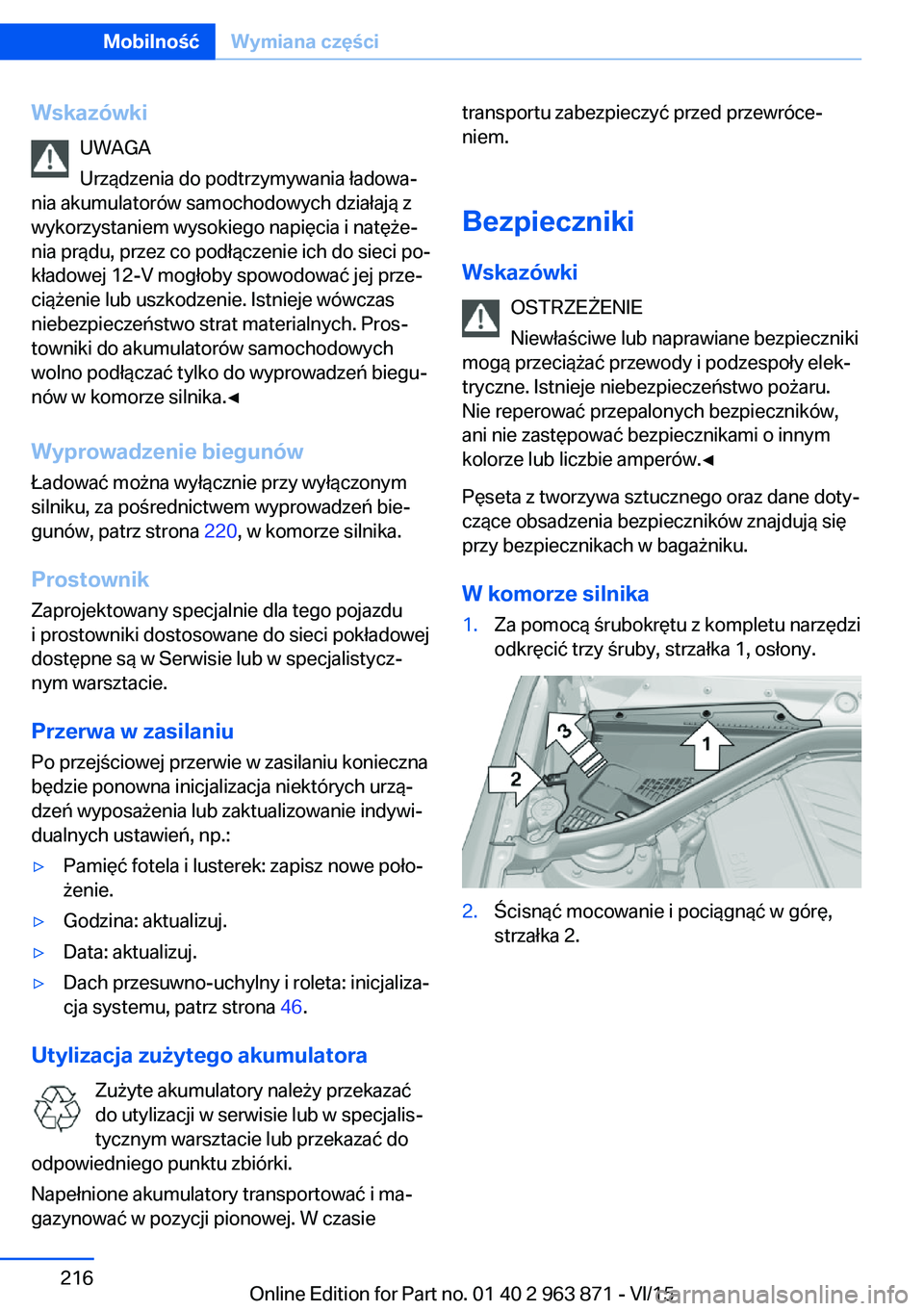

WskazówkiUWAGA
Urządzenia do podtrzymywania ładowa‐
nia akumulatorów samochodowych działają z
wykorzystaniem wysokiego napięcia i natęże‐
nia prądu, przez co podłączenie ich do sieci po‐
kładowej 12-V mogłoby spowodować jej prze‐
ciążenie lub uszkodzenie. Istnieje wówczas
niebezpieczeństwo strat materialnych. Pros‐ towniki do akumulatorów samochodowych
wolno podłączać tylko do wyprowadzeń biegu‐
nów w komorze silnika.◀
Wyprowadzenie biegunów Ładować można wyłącznie przy wyłączonym
silniku, za pośrednictwem wyprowadzeń bie‐
gunów, patrz strona 220, w komorze silnika.
Prostownik
Zaprojektowany specjalnie dla tego pojazdu
i prostowniki dostosowane do sieci pokładowej dostępne są w Serwisie lub w specjalistycz‐
nym warsztacie.
Przerwa w zasilaniu
Po przejściowej przerwie w zasilaniu konieczna
będzie ponowna inicjalizacja niektórych urzą‐
dzeń wyposażenia lub zaktualizowanie indywi‐
dualnych ustawień, np.:▷Pamięć fotela i lusterek: zapisz nowe poło‐
żenie.▷Godzina: aktualizuj.▷Data: aktualizuj.▷Dach przesuwno-uchylny i roleta: inicjaliza‐
cja systemu, patrz strona 46.
Utylizacja zużytego akumulatora
Zużyte akumulatory należy przekazać
do utylizacji w serwisie lub w specjalis‐
tycznym warsztacie lub przekazać do
odpowiedniego punktu zbiórki.
Napełnione akumulatory transportować i ma‐
gazynować w pozycji pionowej. W czasie
transportu zabezpieczyć przed przewróce‐
niem.
Bezpieczniki Wskazówki OSTRZEŻENIE
Niewłaściwe lub naprawiane bezpieczniki
mogą przeciążać przewody i podzespoły elek‐
tryczne. Istnieje niebezpieczeństwo pożaru. Nie reperować przepalonych bezpieczników,
ani nie zastępować bezpiecznikami o innym
kolorze lub liczbie amperów.◀
Pęseta z tworzywa sztucznego oraz dane doty‐
czące obsadzenia bezpieczników znajdują się
przy bezpiecznikach w bagażniku.
W komorze silnika1.Za pomocą śrubokrętu z kompletu narzędzi
odkręcić trzy śruby, strzałka 1, osłony.2.Ścisnąć mocowanie i pociągnąć w górę,
strzałka 2.Seite 216MobilnośćWymiana części216
Online Edition for Part no. 01 40 2 963 871 - VI/15

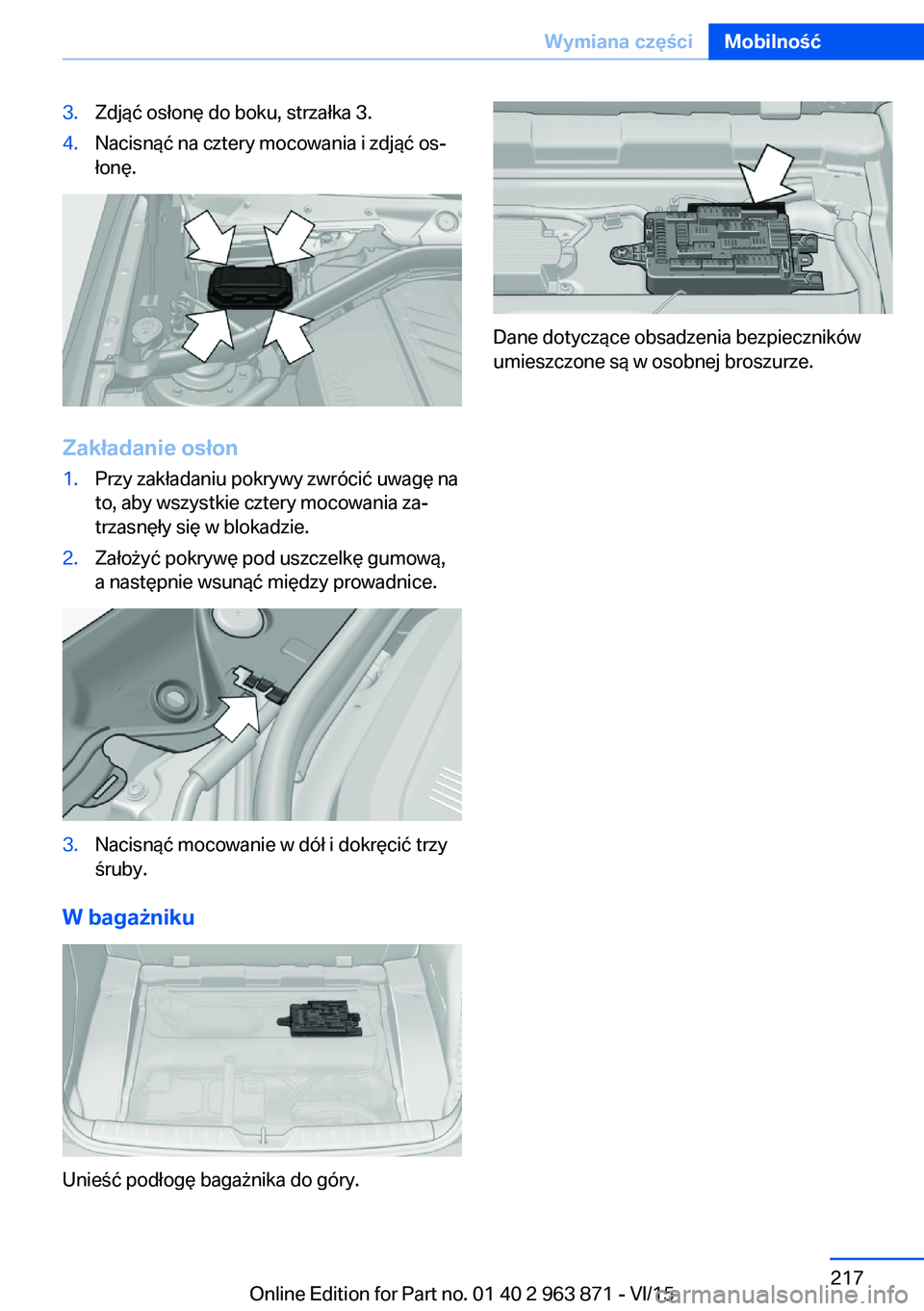

3.Zdjąć osłonę do boku, strzałka 3.4.Nacisnąć na cztery mocowania i zdjąć os‐
łonę.
Zakładanie osłon
1.Przy zakładaniu pokrywy zwrócić uwagę na
to, aby wszystkie cztery mocowania za‐
trzasnęły się w blokadzie.2.Założyć pokrywę pod uszczelkę gumową,
a następnie wsunąć między prowadnice.3.Nacisnąć mocowanie w dół i dokręcić trzy
śruby.
W bagażniku
Unieść podłogę bagażnika do góry.
Dane dotyczące obsadzenia bezpieczników
umieszczone są w osobnej broszurze.
Seite 217Wymiana częściMobilność217
Online Edition for Part no. 01 40 2 963 871 - VI/15

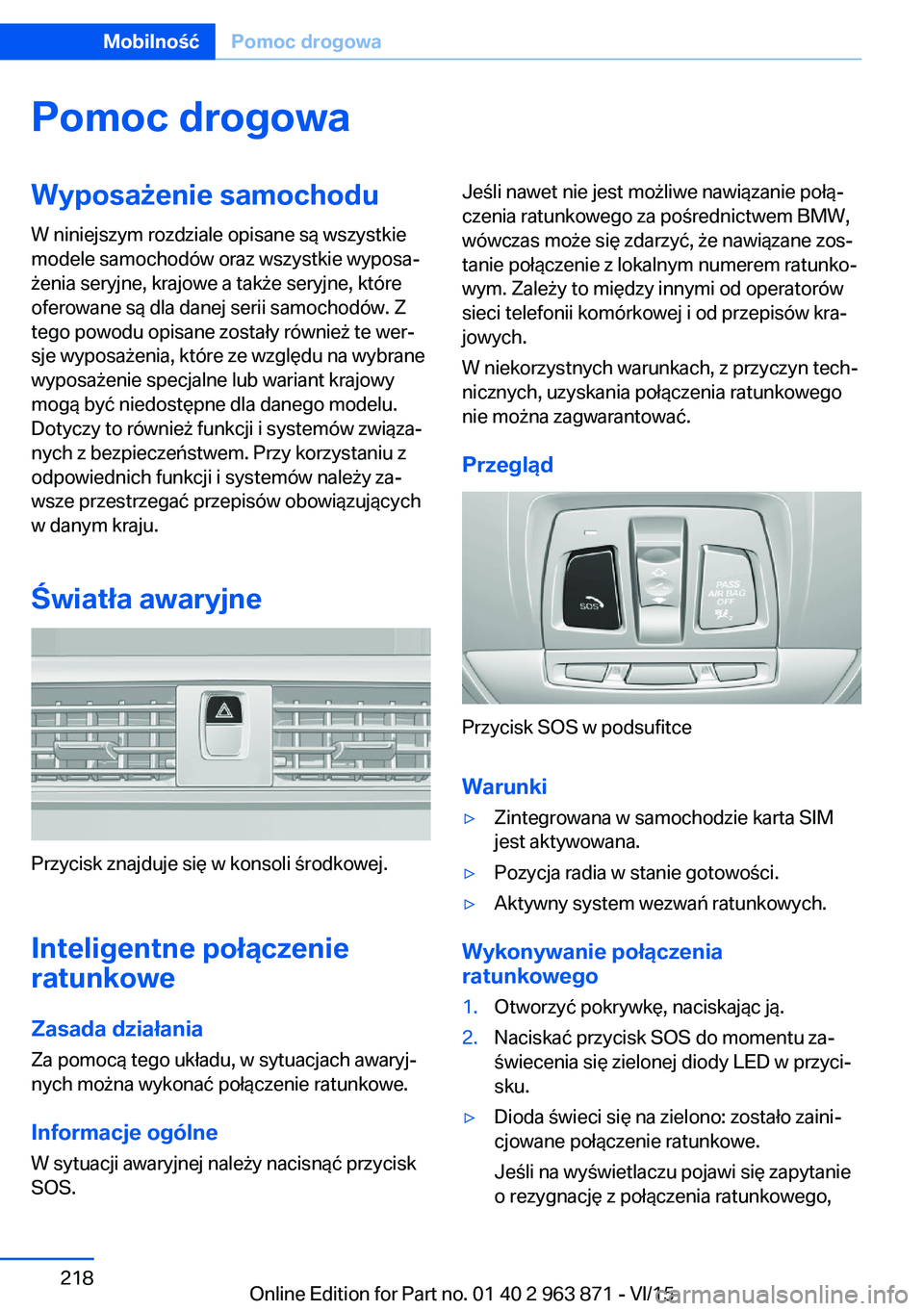

Pomoc drogowaWyposażenie samochoduW niniejszym rozdziale opisane są wszystkie
modele samochodów oraz wszystkie wyposa‐
żenia seryjne, krajowe a także seryjne, które
oferowane są dla danej serii samochodów. Z
tego powodu opisane zostały również te wer‐
sje wyposażenia, które ze względu na wybrane
wyposażenie specjalne lub wariant krajowy
mogą być niedostępne dla danego modelu.
Dotyczy to również funkcji i systemów związa‐
nych z bezpieczeństwem. Przy korzystaniu z
odpowiednich funkcji i systemów należy za‐
wsze przestrzegać przepisów obowiązujących
w danym kraju.
Światła awaryjne
Przycisk znajduje się w konsoli środkowej.
Inteligentne połączenie
ratunkowe
Zasada działania Za pomocą tego układu, w sytuacjach awaryj‐
nych można wykonać połączenie ratunkowe.
Informacje ogólne
W sytuacji awaryjnej należy nacisnąć przycisk
SOS.
Jeśli nawet nie jest możliwe nawiązanie połą‐
czenia ratunkowego za pośrednictwem BMW,
wówczas może się zdarzyć, że nawiązane zos‐
tanie połączenie z lokalnym numerem ratunko‐
wym. Zależy to między innymi od operatorów
sieci telefonii komórkowej i od przepisów kra‐ jowych.
W niekorzystnych warunkach, z przyczyn tech‐
nicznych, uzyskania połączenia ratunkowego
nie można zagwarantować.
Przegląd
Przycisk SOS w podsufitce
Warunki
▷Zintegrowana w samochodzie karta SIM
jest aktywowana.▷Pozycja radia w stanie gotowości.▷Aktywny system wezwań ratunkowych.
Wykonywanie połączenia
ratunkowego
1.Otworzyć pokrywkę, naciskając ją.2.Naciskać przycisk SOS do momentu za‐
świecenia się zielonej diody LED w przyci‐
sku.▷Dioda świeci się na zielono: zostało zaini‐
cjowane połączenie ratunkowe.
Jeśli na wyświetlaczu pojawi się zapytanie
o rezygnację z połączenia ratunkowego,Seite 218MobilnośćPomoc drogowa218
Online Edition for Part no. 01 40 2 963 871 - VI/15

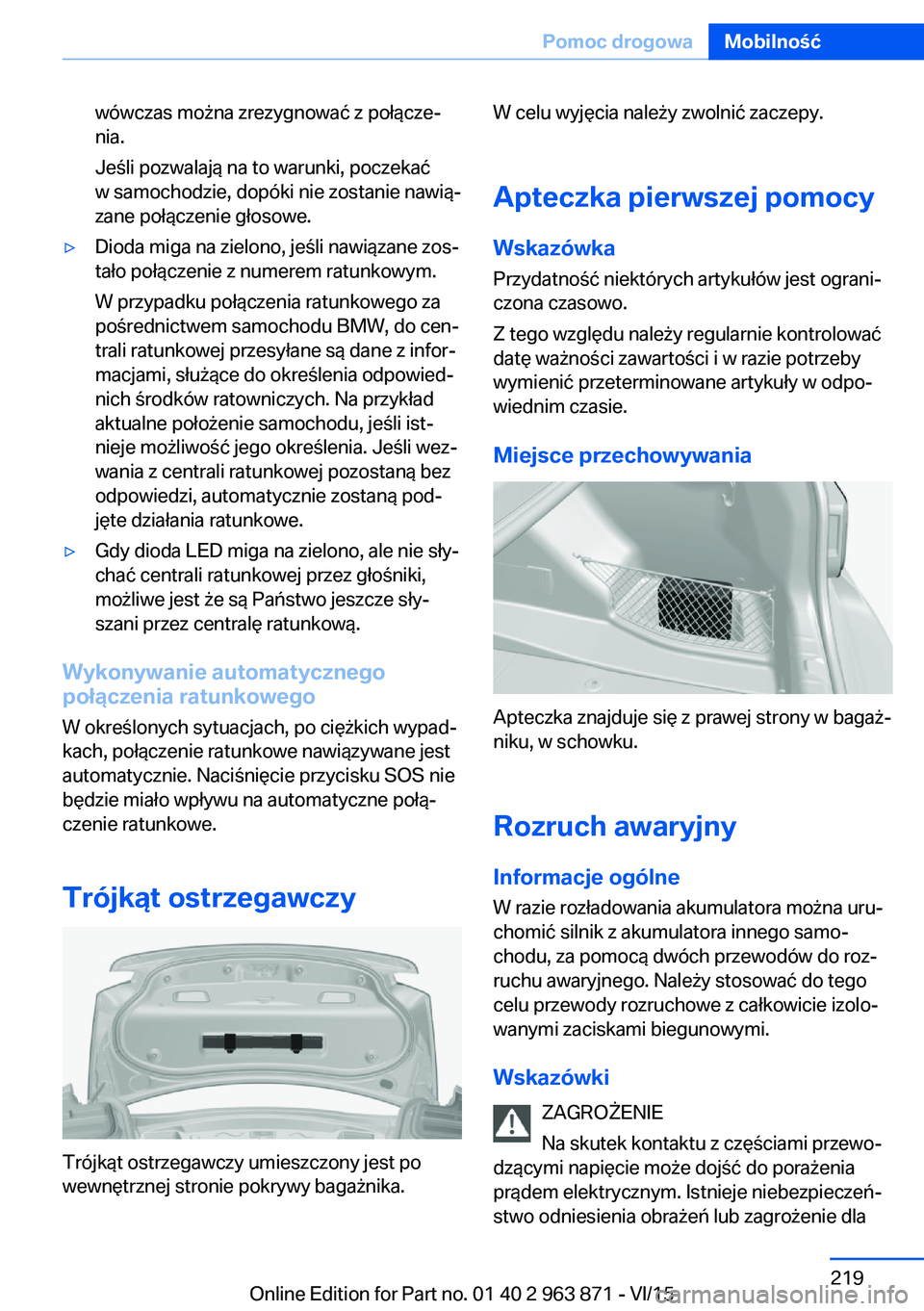

wówczas można zrezygnować z połącze‐
nia.
Jeśli pozwalają na to warunki, poczekać
w samochodzie, dopóki nie zostanie nawią‐
zane połączenie głosowe.▷Dioda miga na zielono, jeśli nawiązane zos‐
tało połączenie z numerem ratunkowym.
W przypadku połączenia ratunkowego za
pośrednictwem samochodu BMW, do cen‐
trali ratunkowej przesyłane są dane z infor‐
macjami, służące do określenia odpowied‐
nich środków ratowniczych. Na przykład
aktualne położenie samochodu, jeśli ist‐
nieje możliwość jego określenia. Jeśli wez‐
wania z centrali ratunkowej pozostaną bez
odpowiedzi, automatycznie zostaną pod‐
jęte działania ratunkowe.▷Gdy dioda LED miga na zielono, ale nie sły‐
chać centrali ratunkowej przez głośniki,
możliwe jest że są Państwo jeszcze sły‐
szani przez centralę ratunkową.
Wykonywanie automatycznego
połączenia ratunkowego
W określonych sytuacjach, po ciężkich wypad‐
kach, połączenie ratunkowe nawiązywane jest
automatycznie. Naciśnięcie przycisku SOS nie
będzie miało wpływu na automatyczne połą‐
czenie ratunkowe.
Trójkąt ostrzegawczy
Trójkąt ostrzegawczy umieszczony jest po
wewnętrznej stronie pokrywy bagażnika.
W celu wyjęcia należy zwolnić zaczepy.
Apteczka pierwszej pomocy Wskazówka
Przydatność niektórych artykułów jest ograni‐
czona czasowo.
Z tego względu należy regularnie kontrolować
datę ważności zawartości i w razie potrzeby
wymienić przeterminowane artykuły w odpo‐
wiednim czasie.
Miejsce przechowywania
Apteczka znajduje się z prawej strony w bagaż‐
niku, w schowku.
Rozruch awaryjny
Informacje ogólne
W razie rozładowania akumulatora można uru‐
chomić silnik z akumulatora innego samo‐
chodu, za pomocą dwóch przewodów do roz‐
ruchu awaryjnego. Należy stosować do tego
celu przewody rozruchowe z całkowicie izolo‐
wanymi zaciskami biegunowymi.
Wskazówki ZAGROŻENIE
Na skutek kontaktu z częściami przewo‐
dzącymi napięcie może dojść do porażenia
prądem elektrycznym. Istnieje niebezpieczeń‐
stwo odniesienia obrażeń lub zagrożenie dla
Seite 219Pomoc drogowaMobilność219
Online Edition for Part no. 01 40 2 963 871 - VI/15

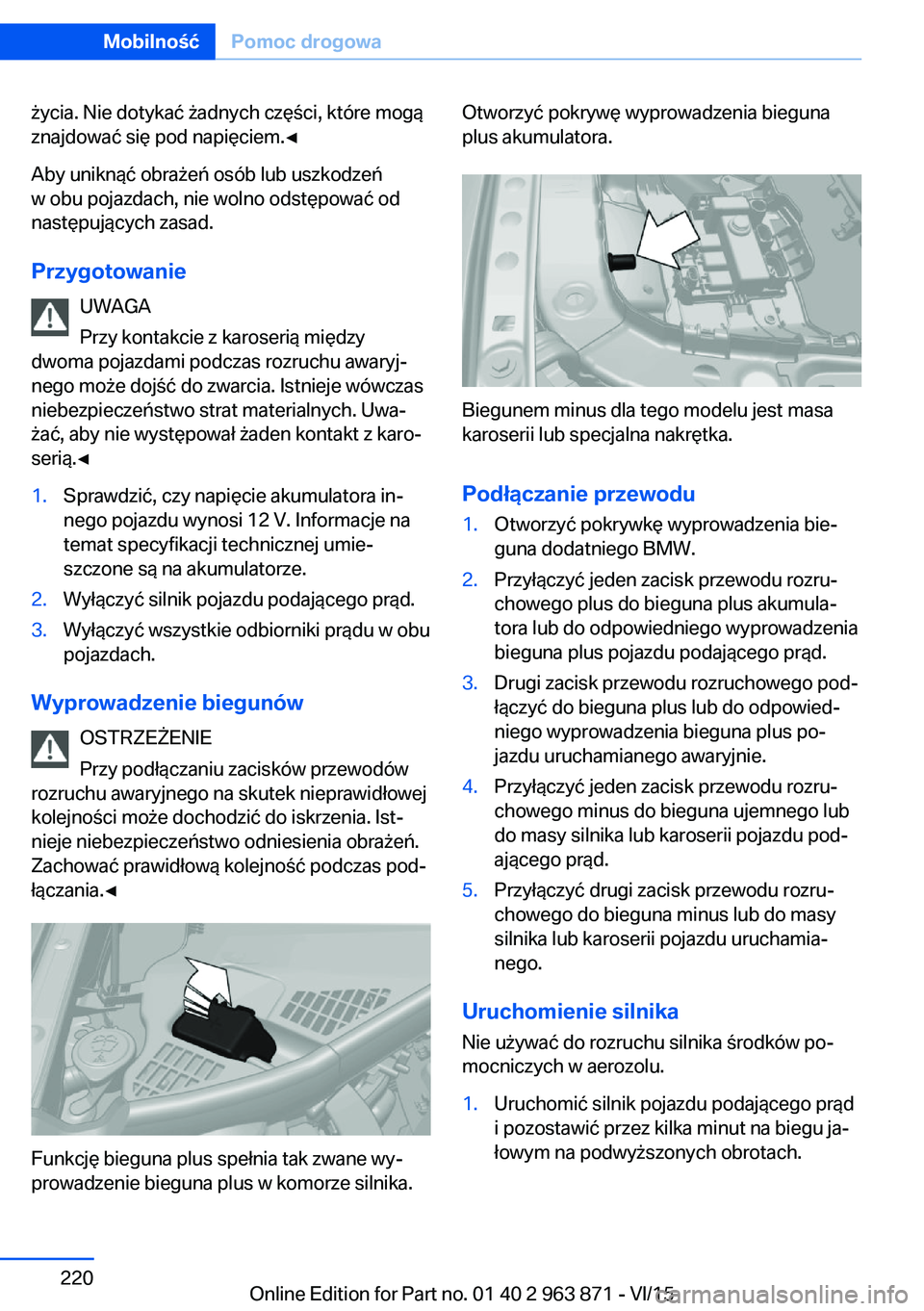

życia. Nie dotykać żadnych części, które mogą
znajdować się pod napięciem.◀
Aby uniknąć obrażeń osób lub uszkodzeń
w obu pojazdach, nie wolno odstępować od
następujących zasad.
Przygotowanie UWAGA
Przy kontakcie z karoserią między
dwoma pojazdami podczas rozruchu awaryj‐
nego może dojść do zwarcia. Istnieje wówczas
niebezpieczeństwo strat materialnych. Uwa‐
żać, aby nie występował żaden kontakt z karo‐
serią.◀1.Sprawdzić, czy napięcie akumulatora in‐
nego pojazdu wynosi 12 V. Informacje na
temat specyfikacji technicznej umie‐
szczone są na akumulatorze.2.Wyłączyć silnik pojazdu podającego prąd.3.Wyłączyć wszystkie odbiorniki prądu w obu
pojazdach.
Wyprowadzenie biegunów
OSTRZEŻENIE
Przy podłączaniu zacisków przewodów
rozruchu awaryjnego na skutek nieprawidłowej
kolejności może dochodzić do iskrzenia. Ist‐
nieje niebezpieczeństwo odniesienia obrażeń.
Zachować prawidłową kolejność podczas pod‐
łączania.◀
Funkcję bieguna plus spełnia tak zwane wy‐
prowadzenie bieguna plus w komorze silnika.
Otworzyć pokrywę wyprowadzenia bieguna
plus akumulatora.
Biegunem minus dla tego modelu jest masa
karoserii lub specjalna nakrętka.
Podłączanie przewodu
1.Otworzyć pokrywkę wyprowadzenia bie‐
guna dodatniego BMW.2.Przyłączyć jeden zacisk przewodu rozru‐
chowego plus do bieguna plus akumula‐
tora lub do odpowiedniego wyprowadzenia
bieguna plus pojazdu podającego prąd.3.Drugi zacisk przewodu rozruchowego pod‐
łączyć do bieguna plus lub do odpowied‐
niego wyprowadzenia bieguna plus po‐
jazdu uruchamianego awaryjnie.4.Przyłączyć jeden zacisk przewodu rozru‐
chowego minus do bieguna ujemnego lub
do masy silnika lub karoserii pojazdu pod‐
ającego prąd.5.Przyłączyć drugi zacisk przewodu rozru‐
chowego do bieguna minus lub do masy
silnika lub karoserii pojazdu uruchamia‐
nego.
Uruchomienie silnika
Nie używać do rozruchu silnika środków po‐
mocniczych w aerozolu.
1.Uruchomić silnik pojazdu podającego prąd
i pozostawić przez kilka minut na biegu ja‐
łowym na podwyższonych obrotach.Seite 220MobilnośćPomoc drogowa220
Online Edition for Part no. 01 40 2 963 871 - VI/15
