Page 221 of 271

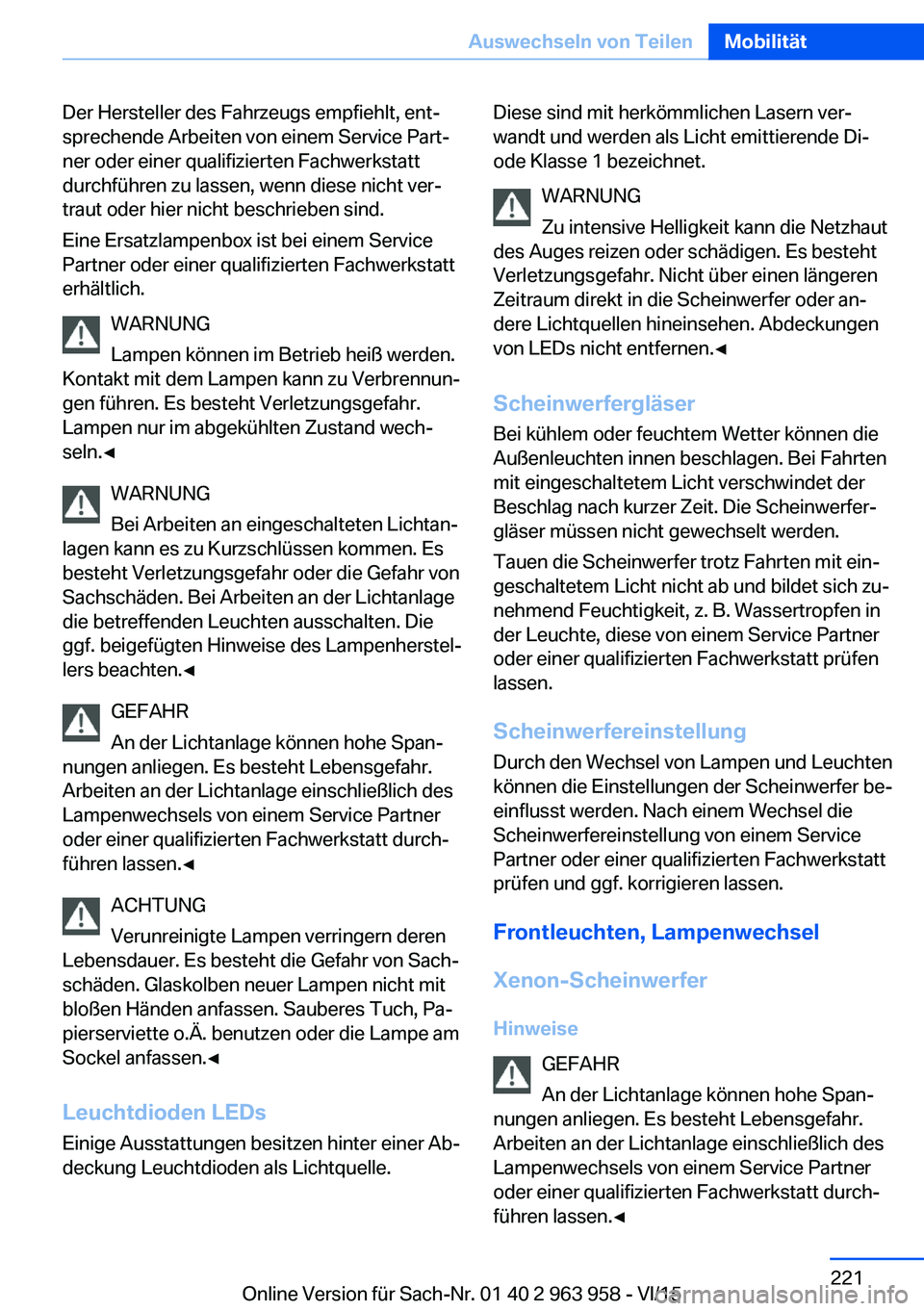

Der Hersteller des Fahrzeugs empfiehlt, ent‐
sprechende Arbeiten von einem Service Part‐
ner oder einer qualifizierten Fachwerkstatt
durchführen zu lassen, wenn diese nicht ver‐
traut oder hier nicht beschrieben sind.
Eine Ersatzlampenbox ist bei einem Service
Partner oder einer qualifizierten Fachwerkstatt
erhältlich.
WARNUNG
Lampen können im Betrieb heiß werden.
Kontakt mit dem Lampen kann zu Verbrennun‐
gen führen. Es besteht Verletzungsgefahr.
Lampen nur im abgekühlten Zustand wech‐
seln.◀
WARNUNG
Bei Arbeiten an eingeschalteten Lichtan‐
lagen kann es zu Kurzschlüssen kommen. Es
besteht Verletzungsgefahr oder die Gefahr von
Sachschäden. Bei Arbeiten an der Lichtanlage
die betreffenden Leuchten ausschalten. Die
ggf. beigefügten Hinweise des Lampenherstel‐
lers beachten.◀
GEFAHR
An der Lichtanlage können hohe Span‐
nungen anliegen. Es besteht Lebensgefahr.
Arbeiten an der Lichtanlage einschließlich des
Lampenwechsels von einem Service Partner
oder einer qualifizierten Fachwerkstatt durch‐
führen lassen.◀
ACHTUNG
Verunreinigte Lampen verringern deren
Lebensdauer. Es besteht die Gefahr von Sach‐
schäden. Glaskolben neuer Lampen nicht mit
bloßen Händen anfassen. Sauberes Tuch, Pa‐
pierserviette o.Ä. benutzen oder die Lampe am
Sockel anfassen.◀
Leuchtdioden LEDs
Einige Ausstattungen besitzen hinter einer Ab‐
deckung Leuchtdioden als Lichtquelle.Diese sind mit herkömmlichen Lasern ver‐
wandt und werden als Licht emittierende Di‐
ode Klasse 1 bezeichnet.
WARNUNG
Zu intensive Helligkeit kann die Netzhaut
des Auges reizen oder schädigen. Es besteht
Verletzungsgefahr. Nicht über einen längeren
Zeitraum direkt in die Scheinwerfer oder an‐
dere Lichtquellen hineinsehen. Abdeckungen
von LEDs nicht entfernen.◀
Scheinwerfergläser
Bei kühlem oder feuchtem Wetter können die
Außenleuchten innen beschlagen. Bei Fahrten
mit eingeschaltetem Licht verschwindet der
Beschlag nach kurzer Zeit. Die Scheinwerfer‐
gläser müssen nicht gewechselt werden.
Tauen die Scheinwerfer trotz Fahrten mit ein‐
geschaltetem Licht nicht ab und bildet sich zu‐
nehmend Feuchtigkeit, z. B. Wassertropfen in
der Leuchte, diese von einem Service Partner
oder einer qualifizierten Fachwerkstatt prüfen
lassen.
Scheinwerfereinstellung Durch den Wechsel von Lampen und Leuchten
können die Einstellungen der Scheinwerfer be‐
einflusst werden. Nach einem Wechsel die
Scheinwerfereinstellung von einem Service
Partner oder einer qualifizierten Fachwerkstatt
prüfen und ggf. korrigieren lassen.
Frontleuchten, Lampenwechsel
Xenon-Scheinwerfer Hinweise GEFAHR
An der Lichtanlage können hohe Span‐
nungen anliegen. Es besteht Lebensgefahr.
Arbeiten an der Lichtanlage einschließlich des
Lampenwechsels von einem Service Partner
oder einer qualifizierten Fachwerkstatt durch‐
führen lassen.◀Seite 221Auswechseln von TeilenMobilität221
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 222 of 271

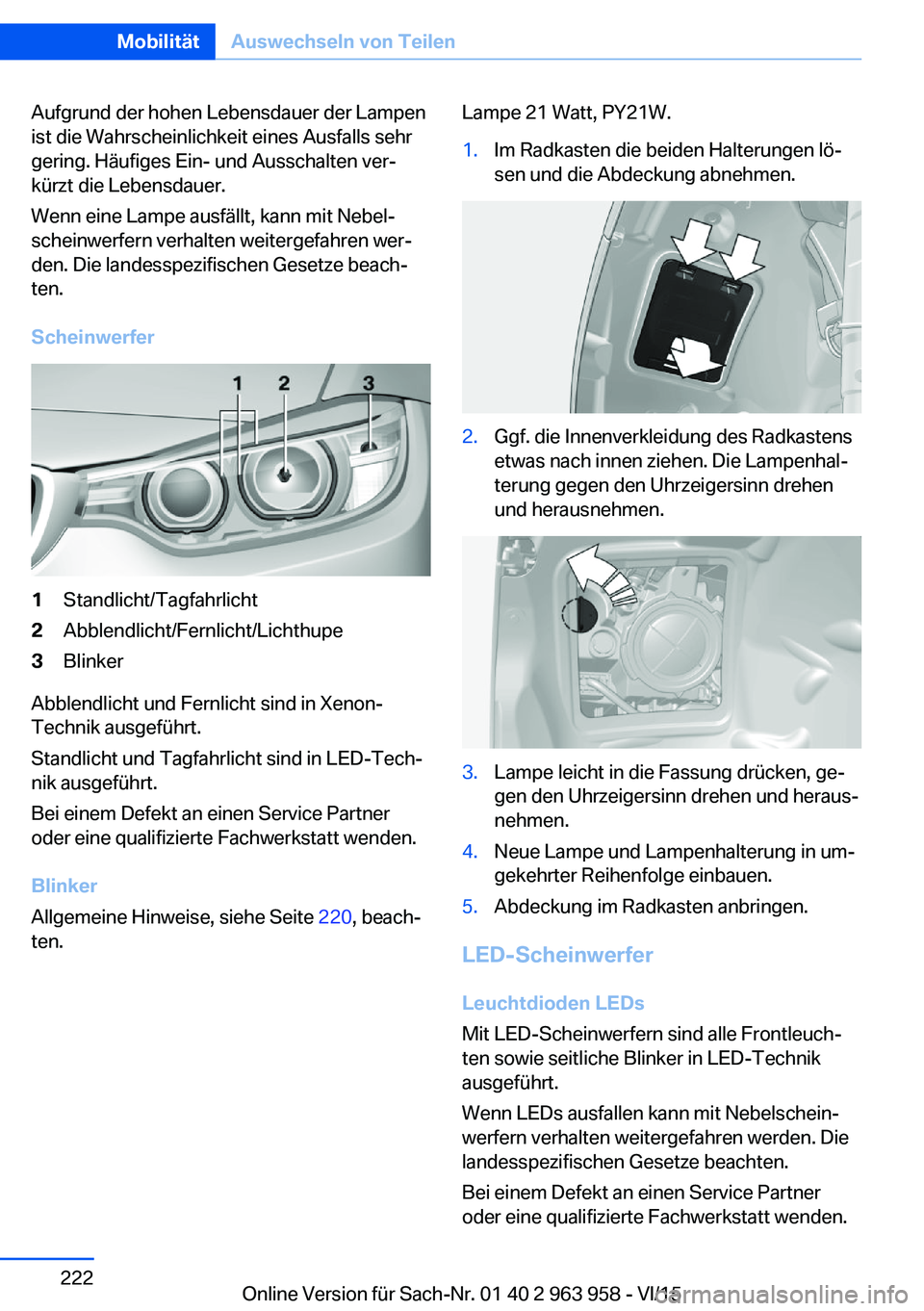

Aufgrund der hohen Lebensdauer der Lampen
ist die Wahrscheinlichkeit eines Ausfalls sehr
gering. Häufiges Ein- und Ausschalten ver‐
kürzt die Lebensdauer.
Wenn eine Lampe ausfällt, kann mit Nebel‐
scheinwerfern verhalten weitergefahren wer‐
den. Die landesspezifischen Gesetze beach‐
ten.
Scheinwerfer1Standlicht/Tagfahrlicht2Abblendlicht/Fernlicht/Lichthupe3Blinker
Abblendlicht und Fernlicht sind in Xenon-
Technik ausgeführt.
Standlicht und Tagfahrlicht sind in LED-Tech‐
nik ausgeführt.
Bei einem Defekt an einen Service Partner
oder eine qualifizierte Fachwerkstatt wenden.
Blinker
Allgemeine Hinweise, siehe Seite 220, beach‐
ten.
Lampe 21 Watt, PY21W.1.Im Radkasten die beiden Halterungen lö‐
sen und die Abdeckung abnehmen.2.Ggf. die Innenverkleidung des Radkastens
etwas nach innen ziehen. Die Lampenhal‐
terung gegen den Uhrzeigersinn drehen
und herausnehmen.3.Lampe leicht in die Fassung drücken, ge‐
gen den Uhrzeigersinn drehen und heraus‐
nehmen.4.Neue Lampe und Lampenhalterung in um‐
gekehrter Reihenfolge einbauen.5.Abdeckung im Radkasten anbringen.
LED-Scheinwerfer
Leuchtdioden LEDs
Mit LED-Scheinwerfern sind alle Frontleuch‐
ten sowie seitliche Blinker in LED-Technik
ausgeführt.
Wenn LEDs ausfallen kann mit Nebelschein‐
werfern verhalten weitergefahren werden. Die
landesspezifischen Gesetze beachten.
Bei einem Defekt an einen Service Partner
oder eine qualifizierte Fachwerkstatt wenden.
Seite 222MobilitätAuswechseln von Teilen222
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 223 of 271

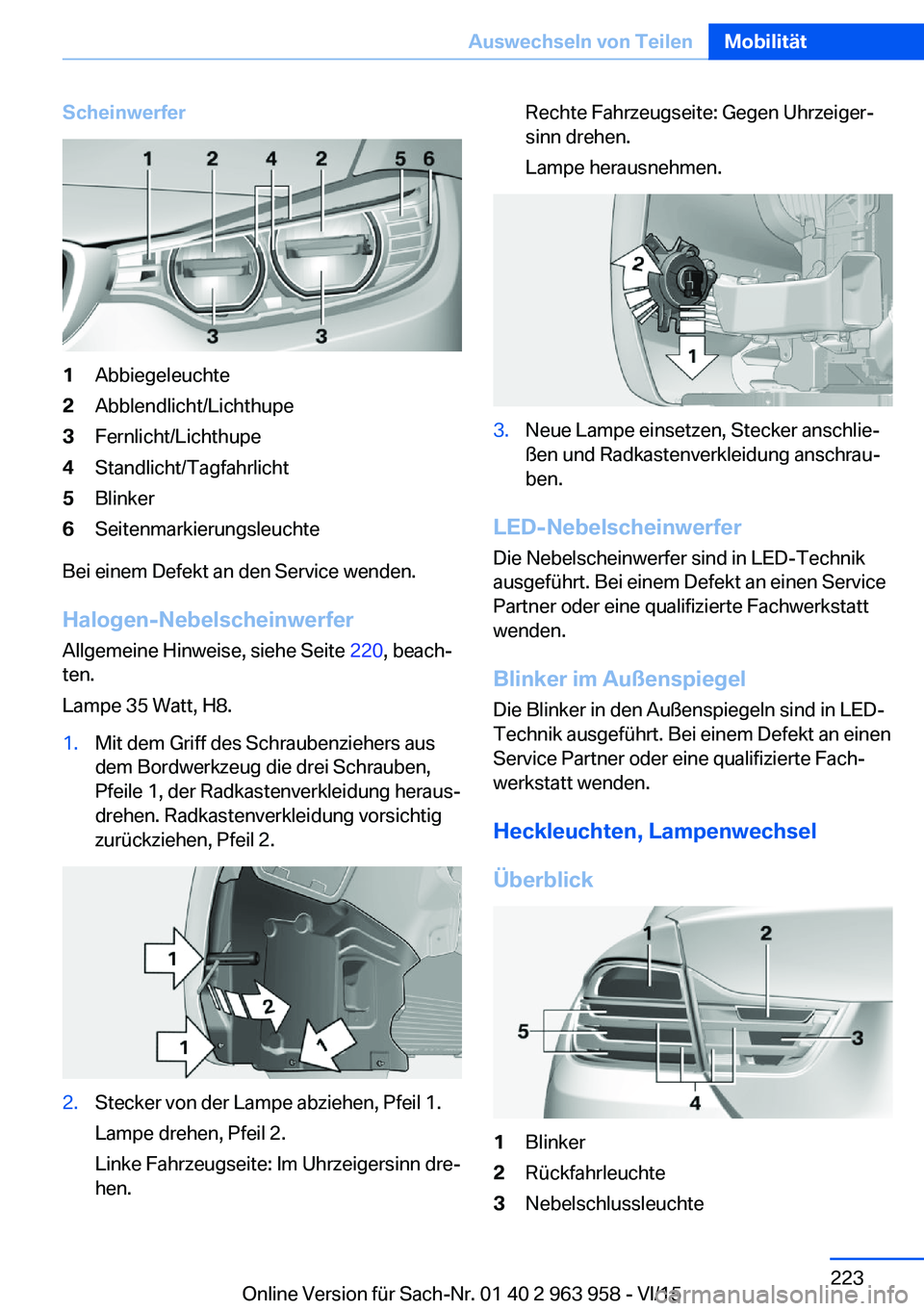

Scheinwerfer1Abbiegeleuchte2Abblendlicht/Lichthupe3Fernlicht/Lichthupe4Standlicht/Tagfahrlicht5Blinker6Seitenmarkierungsleuchte
Bei einem Defekt an den Service wenden.
Halogen-Nebelscheinwerfer
Allgemeine Hinweise, siehe Seite 220, beach‐
ten.
Lampe 35 Watt, H8.
1.Mit dem Griff des Schraubenziehers aus
dem Bordwerkzeug die drei Schrauben,
Pfeile 1, der Radkastenverkleidung heraus‐
drehen. Radkastenverkleidung vorsichtig
zurückziehen, Pfeil 2.2.Stecker von der Lampe abziehen, Pfeil 1.
Lampe drehen, Pfeil 2.
Linke Fahrzeugseite: Im Uhrzeigersinn dre‐
hen.Rechte Fahrzeugseite: Gegen Uhrzeiger‐
sinn drehen.
Lampe herausnehmen.3.Neue Lampe einsetzen, Stecker anschlie‐
ßen und Radkastenverkleidung anschrau‐
ben.
LED-Nebelscheinwerfer
Die Nebelscheinwerfer sind in LED-Technik
ausgeführt. Bei einem Defekt an einen Service
Partner oder eine qualifizierte Fachwerkstatt
wenden.
Blinker im Außenspiegel
Die Blinker in den Außenspiegeln sind in LED-
Technik ausgeführt. Bei einem Defekt an einen
Service Partner oder eine qualifizierte Fach‐
werkstatt wenden.
Heckleuchten, Lampenwechsel
Überblick
1Blinker2Rückfahrleuchte3NebelschlussleuchteSeite 223Auswechseln von TeilenMobilität223
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 224 of 271

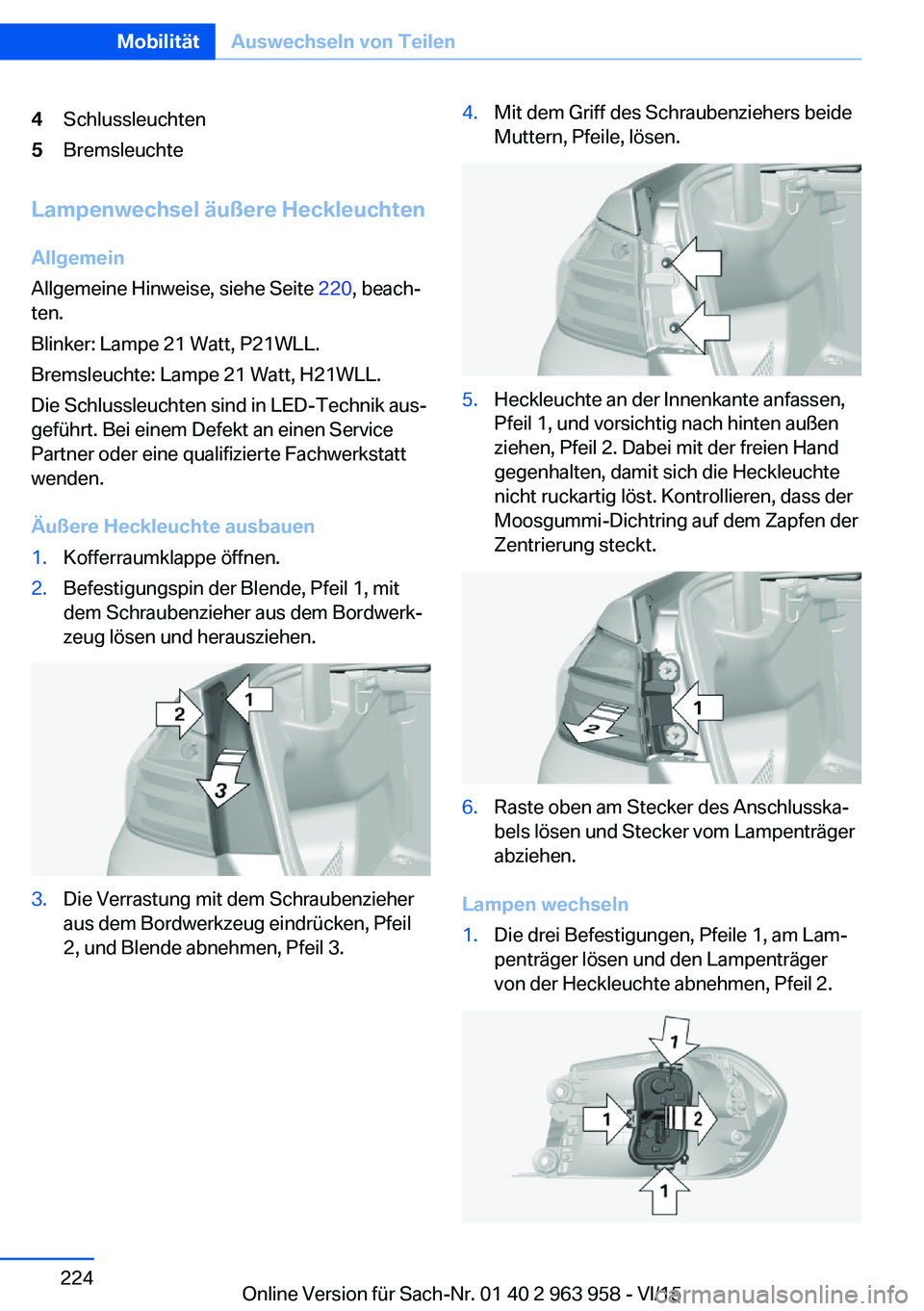

4Schlussleuchten5Bremsleuchte
Lampenwechsel äußere Heckleuchten
Allgemein
Allgemeine Hinweise, siehe Seite 220, beach‐
ten.
Blinker: Lampe 21 Watt, P21WLL.
Bremsleuchte: Lampe 21 Watt, H21WLL.
Die Schlussleuchten sind in LED-Technik aus‐
geführt. Bei einem Defekt an einen Service
Partner oder eine qualifizierte Fachwerkstatt
wenden.
Äußere Heckleuchte ausbauen
1.Kofferraumklappe öffnen.2.Befestigungspin der Blende, Pfeil 1, mit
dem Schraubenzieher aus dem Bordwerk‐
zeug lösen und herausziehen.3.Die Verrastung mit dem Schraubenzieher
aus dem Bordwerkzeug eindrücken, Pfeil
2, und Blende abnehmen, Pfeil 3.4.Mit dem Griff des Schraubenziehers beide
Muttern, Pfeile, lösen.5.Heckleuchte an der Innenkante anfassen,
Pfeil 1, und vorsichtig nach hinten außen
ziehen, Pfeil 2. Dabei mit der freien Hand
gegenhalten, damit sich die Heckleuchte
nicht ruckartig löst. Kontrollieren, dass der
Moosgummi-Dichtring auf dem Zapfen der
Zentrierung steckt.6.Raste oben am Stecker des Anschlusska‐
bels lösen und Stecker vom Lampenträger
abziehen.
Lampen wechseln
1.Die drei Befestigungen, Pfeile 1, am Lam‐
penträger lösen und den Lampenträger
von der Heckleuchte abnehmen, Pfeil 2.Seite 224MobilitätAuswechseln von Teilen224
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 225 of 271

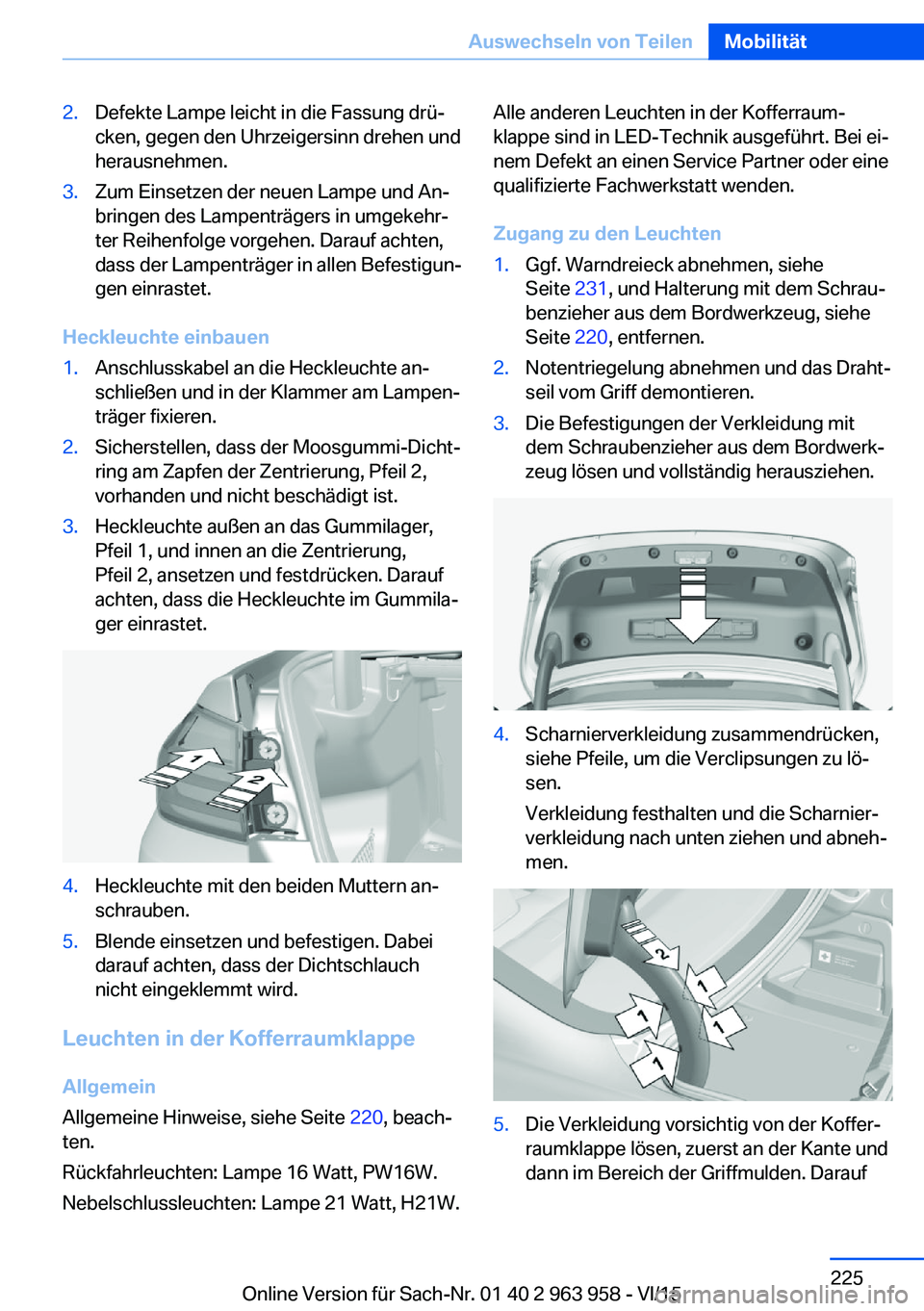

2.Defekte Lampe leicht in die Fassung drü‐
cken, gegen den Uhrzeigersinn drehen und
herausnehmen.3.Zum Einsetzen der neuen Lampe und An‐
bringen des Lampenträgers in umgekehr‐
ter Reihenfolge vorgehen. Darauf achten,
dass der Lampenträger in allen Befestigun‐
gen einrastet.
Heckleuchte einbauen
1.Anschlusskabel an die Heckleuchte an‐
schließen und in der Klammer am Lampen‐
träger fixieren.2.Sicherstellen, dass der Moosgummi-Dicht‐
ring am Zapfen der Zentrierung, Pfeil 2,
vorhanden und nicht beschädigt ist.3.Heckleuchte außen an das Gummilager,
Pfeil 1, und innen an die Zentrierung,
Pfeil 2, ansetzen und festdrücken. Darauf
achten, dass die Heckleuchte im Gummila‐
ger einrastet.4.Heckleuchte mit den beiden Muttern an‐
schrauben.5.Blende einsetzen und befestigen. Dabei
darauf achten, dass der Dichtschlauch
nicht eingeklemmt wird.
Leuchten in der Kofferraumklappe
Allgemein
Allgemeine Hinweise, siehe Seite 220, beach‐
ten.
Rückfahrleuchten: Lampe 16 Watt, PW16W.
Nebelschlussleuchten: Lampe 21 Watt, H21W.
Alle anderen Leuchten in der Kofferraum‐
klappe sind in LED-Technik ausgeführt. Bei ei‐
nem Defekt an einen Service Partner oder eine
qualifizierte Fachwerkstatt wenden.
Zugang zu den Leuchten1.Ggf. Warndreieck abnehmen, siehe
Seite 231, und Halterung mit dem Schrau‐
benzieher aus dem Bordwerkzeug, siehe
Seite 220, entfernen.2.Notentriegelung abnehmen und das Draht‐
seil vom Griff demontieren.3.Die Befestigungen der Verkleidung mit
dem Schraubenzieher aus dem Bordwerk‐
zeug lösen und vollständig herausziehen.4.Scharnierverkleidung zusammendrücken,
siehe Pfeile, um die Verclipsungen zu lö‐
sen.
Verkleidung festhalten und die Scharnier‐
verkleidung nach unten ziehen und abneh‐
men.5.Die Verkleidung vorsichtig von der Koffer‐
raumklappe lösen, zuerst an der Kante und
dann im Bereich der Griffmulden. DaraufSeite 225Auswechseln von TeilenMobilität225
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 226 of 271

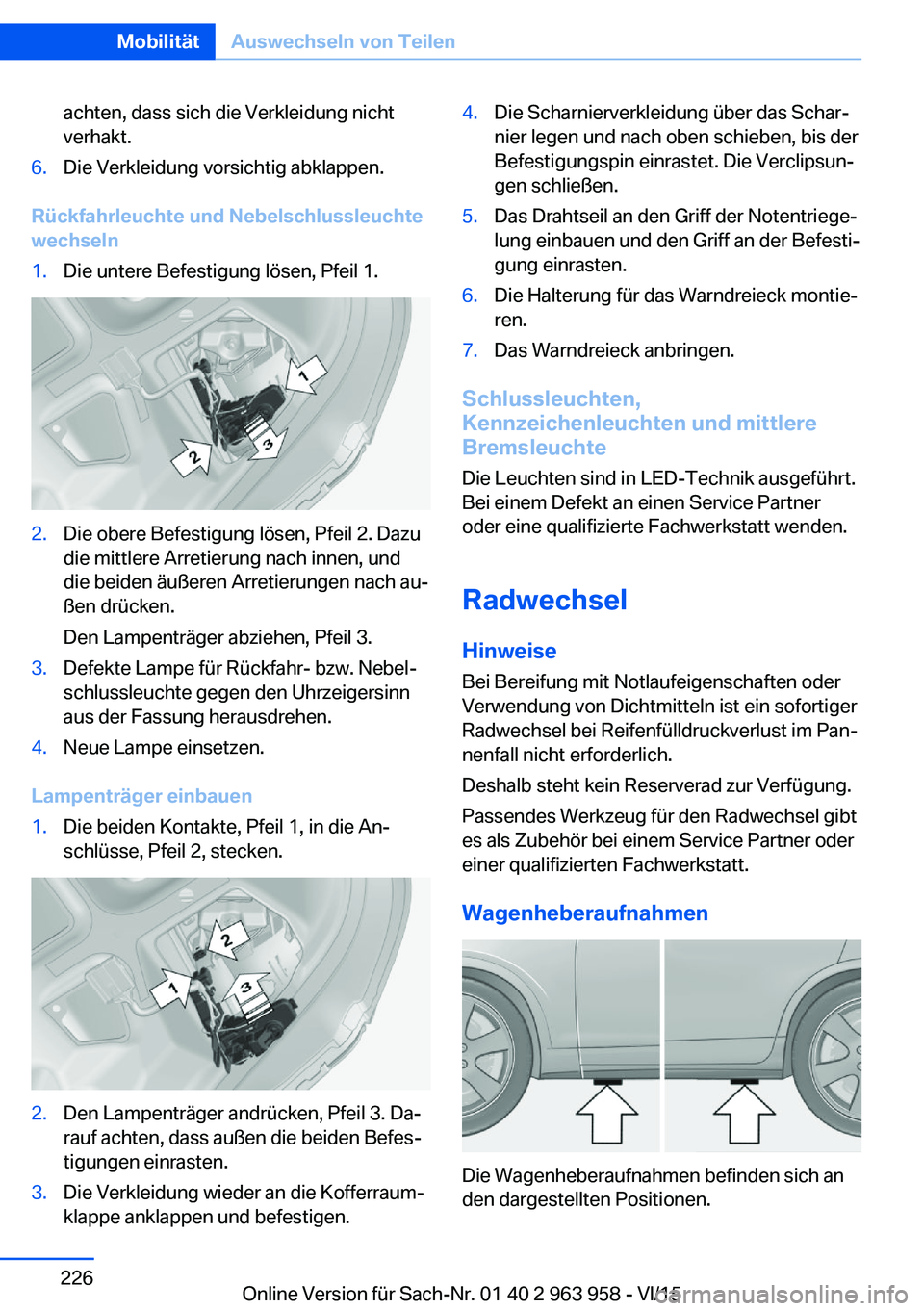

achten, dass sich die Verkleidung nicht
verhakt.6.Die Verkleidung vorsichtig abklappen.
Rückfahrleuchte und Nebelschlussleuchte
wechseln
1.Die untere Befestigung lösen, Pfeil 1.2.Die obere Befestigung lösen, Pfeil 2. Dazu
die mittlere Arretierung nach innen, und
die beiden äußeren Arretierungen nach au‐
ßen drücken.
Den Lampenträger abziehen, Pfeil 3.3.Defekte Lampe für Rückfahr- bzw. Nebel‐
schlussleuchte gegen den Uhrzeigersinn
aus der Fassung herausdrehen.4.Neue Lampe einsetzen.
Lampenträger einbauen
1.Die beiden Kontakte, Pfeil 1, in die An‐
schlüsse, Pfeil 2, stecken.2.Den Lampenträger andrücken, Pfeil 3. Da‐
rauf achten, dass außen die beiden Befes‐
tigungen einrasten.3.Die Verkleidung wieder an die Kofferraum‐
klappe anklappen und befestigen.4.Die Scharnierverkleidung über das Schar‐
nier legen und nach oben schieben, bis der
Befestigungspin einrastet. Die Verclipsun‐
gen schließen.5.Das Drahtseil an den Griff der Notentriege‐
lung einbauen und den Griff an der Befesti‐
gung einrasten.6.Die Halterung für das Warndreieck montie‐
ren.7.Das Warndreieck anbringen.
Schlussleuchten,
Kennzeichenleuchten und mittlere
Bremsleuchte
Die Leuchten sind in LED-Technik ausgeführt.
Bei einem Defekt an einen Service Partner
oder eine qualifizierte Fachwerkstatt wenden.
Radwechsel HinweiseBei Bereifung mit Notlaufeigenschaften oder
Verwendung von Dichtmitteln ist ein sofortiger
Radwechsel bei Reifenfülldruckverlust im Pan‐
nenfall nicht erforderlich.
Deshalb steht kein Reserverad zur Verfügung.
Passendes Werkzeug für den Radwechsel gibt
es als Zubehör bei einem Service Partner oder
einer qualifizierten Fachwerkstatt.
Wagenheberaufnahmen
Die Wagenheberaufnahmen befinden sich an
den dargestellten Positionen.
Seite 226MobilitätAuswechseln von Teilen226
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 227 of 271

Radschraubensicherung
Der Adapter der Radschraubensicherung be‐
findet sich im Bordwerkzeug oder in einer Ab‐
lage beim Bordwerkzeug.▷Radschraube, Pfeil 1.▷Adapter, Pfeil 2.
Abnehmen
1.Adapter auf die Radschraube stecken.2.Radschraube abschrauben.
Nach dem Anschrauben den Adapter wieder
abnehmen.
Fahrzeugbatterie Wartung
Die Batterie ist wartungsfrei.
Die eingefüllte Säuremenge ist für die Lebens‐
dauer der Batterie ausreichend.
Mehr Informationen zur Batterie können bei ei‐
nem Service Partner oder einer qualifizierten
Fachwerkstatt erfragt werden.
Batteriewechsel ACHTUNG
Fahrzeugbatterien die vom Hersteller
des Fahrzeugs als nicht geeignet eingestuft
wurden, können Systeme beschädigen oder
Funktionen können nicht mehr ausgeführt
werden. Es besteht die Gefahr von Sachschä‐
den. Nur Fahrzeugbatterien verwenden, die
vom Hersteller des Fahrzeugs als geeignet
eingestuft sind.◀
Die Fahrzeugbatterie nach einem Wechsel von
einem Service Partner oder einer qualifizierten
Fachwerkstatt am Fahrzeug anmelden lassen,
damit alle Komfortfunktionen uneingeschränkt
verfügbar sind und ggf. entsprechende Check-
Control-Meldungen nicht mehr angezeigt wer‐
den.
Batterie laden
Allgemein Auf einen ausreichenden Ladezustand der
Batterie achten, um die volle Lebensdauer der
Batterie zu gewährleisten.
In folgenden Fällen kann das Laden der Batte‐
rie notwendig sein:▷Bei häufigen Kurzstreckenfahrten.▷Bei längeren Standzeiten von über einem
Monat.
Hinweise
ACHTUNG
Batterieladegeräte für die Fahrzeugbat‐
terie können mit hohen Spannungen und ho‐
hen Strömen arbeiten, wodurch das 12-V- Bordnetz überlastet oder beschädigt werden
kann. Es besteht die Gefahr von Sachschäden.
Batterieladegeräte für die Fahrzeugbatterie nur
an die Starthilfestützpunkte im Motorraum an‐
schließen.◀
Starthilfestützpunkte Nur bei abgestelltem Motor über die Starthilfe‐
stützpunkte, siehe Seite 232, im Motorraum
laden.
Ladegerät
Speziell für das Fahrzeug entwickelte und auf
das Bordnetz abgestimmte Ladegeräte sind
bei einem Service Partner oder einer qualifi‐
zierten Fachwerkstatt erhältlich.
Seite 227Auswechseln von TeilenMobilität227
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 228 of 271

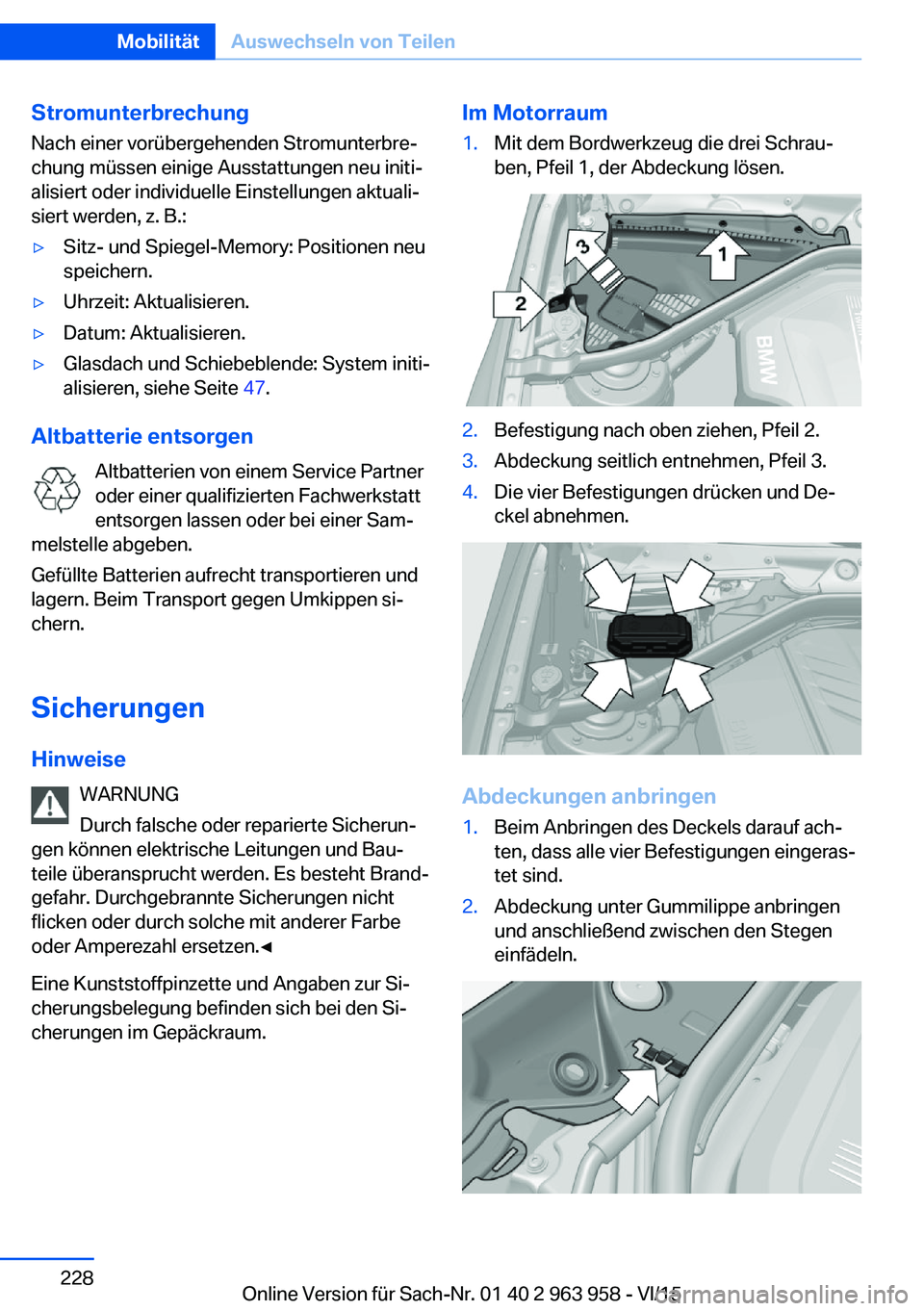

Stromunterbrechung
Nach einer vorübergehenden Stromunterbre‐
chung müssen einige Ausstattungen neu initi‐ alisiert oder individuelle Einstellungen aktuali‐
siert werden, z. B.:▷Sitz- und Spiegel-Memory: Positionen neu
speichern.▷Uhrzeit: Aktualisieren.▷Datum: Aktualisieren.▷Glasdach und Schiebeblende: System initi‐
alisieren, siehe Seite 47.
Altbatterie entsorgen
Altbatterien von einem Service Partner
oder einer qualifizierten Fachwerkstatt
entsorgen lassen oder bei einer Sam‐
melstelle abgeben.
Gefüllte Batterien aufrecht transportieren und
lagern. Beim Transport gegen Umkippen si‐
chern.
Sicherungen
Hinweise WARNUNG
Durch falsche oder reparierte Sicherun‐
gen können elektrische Leitungen und Bau‐
teile überansprucht werden. Es besteht Brand‐
gefahr. Durchgebrannte Sicherungen nicht
flicken oder durch solche mit anderer Farbe
oder Amperezahl ersetzen.◀
Eine Kunststoffpinzette und Angaben zur Si‐
cherungsbelegung befinden sich bei den Si‐
cherungen im Gepäckraum.
Im Motorraum1.Mit dem Bordwerkzeug die drei Schrau‐
ben, Pfeil 1, der Abdeckung lösen.2.Befestigung nach oben ziehen, Pfeil 2.3.Abdeckung seitlich entnehmen, Pfeil 3.4.Die vier Befestigungen drücken und De‐
ckel abnehmen.
Abdeckungen anbringen
1.Beim Anbringen des Deckels darauf ach‐
ten, dass alle vier Befestigungen eingeras‐
tet sind.2.Abdeckung unter Gummilippe anbringen
und anschließend zwischen den Stegen
einfädeln.Seite 228MobilitätAuswechseln von Teilen228
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 229 of 271

3.Befestigung nach unten drücken und die
drei Schrauben anziehen.
Im Gepäckraum
Den Gepäckraumboden hochklappen.
Angaben zur Sicherungsbelegung befinden
sich auf einem separaten Faltblatt.
Seite 229Auswechseln von TeilenMobilität229
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
Page 230 of 271

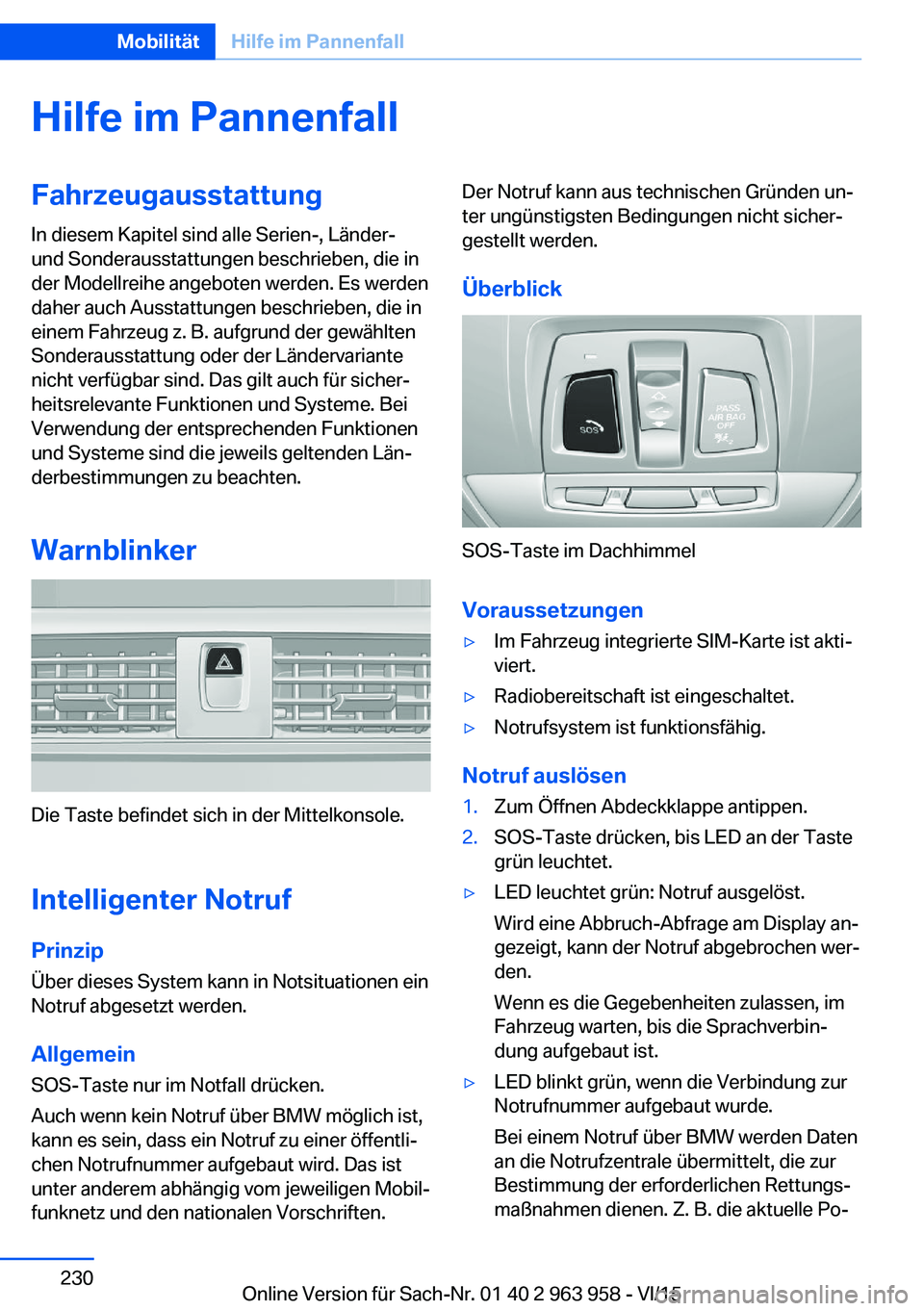

Hilfe im PannenfallFahrzeugausstattungIn diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Warnblinker
Die Taste befindet sich in der Mittelkonsole.
Intelligenter Notruf
Prinzip
Über dieses System kann in Notsituationen ein
Notruf abgesetzt werden.
Allgemein
SOS-Taste nur im Notfall drücken.
Auch wenn kein Notruf über BMW möglich ist,
kann es sein, dass ein Notruf zu einer öffentli‐
chen Notrufnummer aufgebaut wird. Das ist unter anderem abhängig vom jeweiligen Mobil‐
funknetz und den nationalen Vorschriften.
Der Notruf kann aus technischen Gründen un‐
ter ungünstigsten Bedingungen nicht sicher‐
gestellt werden.
Überblick
SOS-Taste im Dachhimmel
Voraussetzungen
▷Im Fahrzeug integrierte SIM-Karte ist akti‐
viert.▷Radiobereitschaft ist eingeschaltet.▷Notrufsystem ist funktionsfähig.
Notruf auslösen
1.Zum Öffnen Abdeckklappe antippen.2.SOS-Taste drücken, bis LED an der Taste
grün leuchtet.▷LED leuchtet grün: Notruf ausgelöst.
Wird eine Abbruch-Abfrage am Display an‐
gezeigt, kann der Notruf abgebrochen wer‐
den.
Wenn es die Gegebenheiten zulassen, im
Fahrzeug warten, bis die Sprachverbin‐
dung aufgebaut ist.▷LED blinkt grün, wenn die Verbindung zur
Notrufnummer aufgebaut wurde.
Bei einem Notruf über BMW werden Daten
an die Notrufzentrale übermittelt, die zur
Bestimmung der erforderlichen Rettungs‐
maßnahmen dienen. Z. B. die aktuelle Po‐Seite 230MobilitätHilfe im Pannenfall230
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
