BMW 4 SERIES COUPE 2016 Betriebsanleitungen (in German)

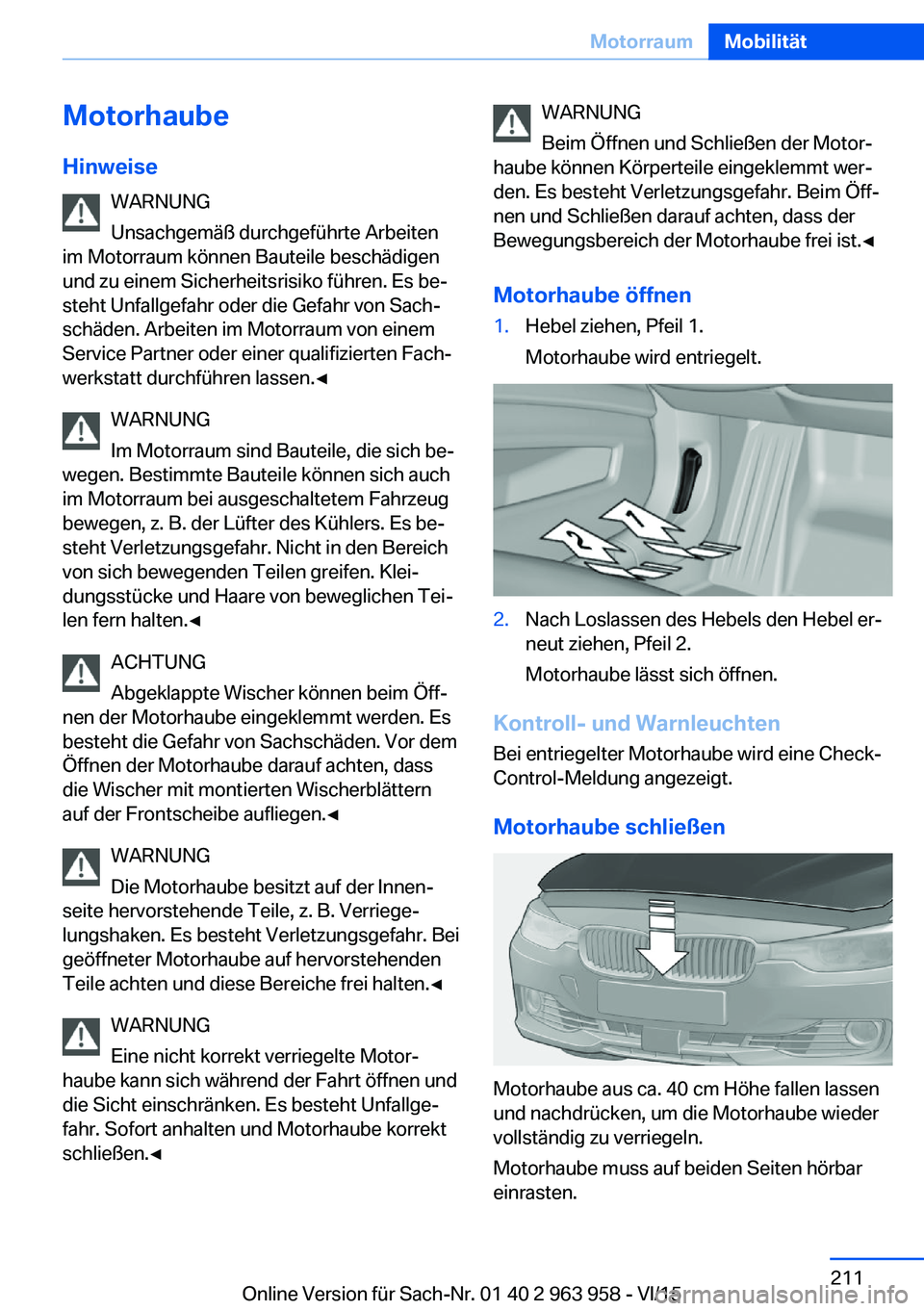

MotorhaubeHinweise WARNUNG
Unsachgemäß durchgeführte Arbeiten
im Motorraum können Bauteile beschädigen
und zu einem Sicherheitsrisiko führen. Es be‐
steht Unfallgefahr oder die Gefahr von Sach‐
schäden. Arbeiten im Motorraum von einem
Service Partner oder einer qualifizierten Fach‐
werkstatt durchführen lassen.◀
WARNUNG
Im Motorraum sind Bauteile, die sich be‐
wegen. Bestimmte Bauteile können sich auch
im Motorraum bei ausgeschaltetem Fahrzeug
bewegen, z. B. der Lüfter des Kühlers. Es be‐
steht Verletzungsgefahr. Nicht in den Bereich
von sich bewegenden Teilen greifen. Klei‐
dungsstücke und Haare von beweglichen Tei‐
len fern halten.◀
ACHTUNG
Abgeklappte Wischer können beim Öff‐
nen der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor dem
Öffnen der Motorhaube darauf achten, dass
die Wischer mit montierten Wischerblättern
auf der Frontscheibe aufliegen.◀
WARNUNG
Die Motorhaube besitzt auf der Innen‐
seite hervorstehende Teile, z. B. Verriege‐
lungshaken. Es besteht Verletzungsgefahr. Bei
geöffneter Motorhaube auf hervorstehenden
Teile achten und diese Bereiche frei halten.◀
WARNUNG
Eine nicht korrekt verriegelte Motor‐
haube kann sich während der Fahrt öffnen und
die Sicht einschränken. Es besteht Unfallge‐
fahr. Sofort anhalten und Motorhaube korrekt
schließen.◀WARNUNG
Beim Öffnen und Schließen der Motor‐
haube können Körperteile eingeklemmt wer‐
den. Es besteht Verletzungsgefahr. Beim Öff‐
nen und Schließen darauf achten, dass der
Bewegungsbereich der Motorhaube frei ist.◀
Motorhaube öffnen1.Hebel ziehen, Pfeil 1.
Motorhaube wird entriegelt.2.Nach Loslassen des Hebels den Hebel er‐
neut ziehen, Pfeil 2.
Motorhaube lässt sich öffnen.
Kontroll- und Warnleuchten
Bei entriegelter Motorhaube wird eine Check-
Control-Meldung angezeigt.
Motorhaube schließen
Motorhaube aus ca. 40 cm Höhe fallen lassen
und nachdrücken, um die Motorhaube wieder
vollständig zu verriegeln.
Motorhaube muss auf beiden Seiten hörbar
einrasten.
Seite 211MotorraumMobilität211
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

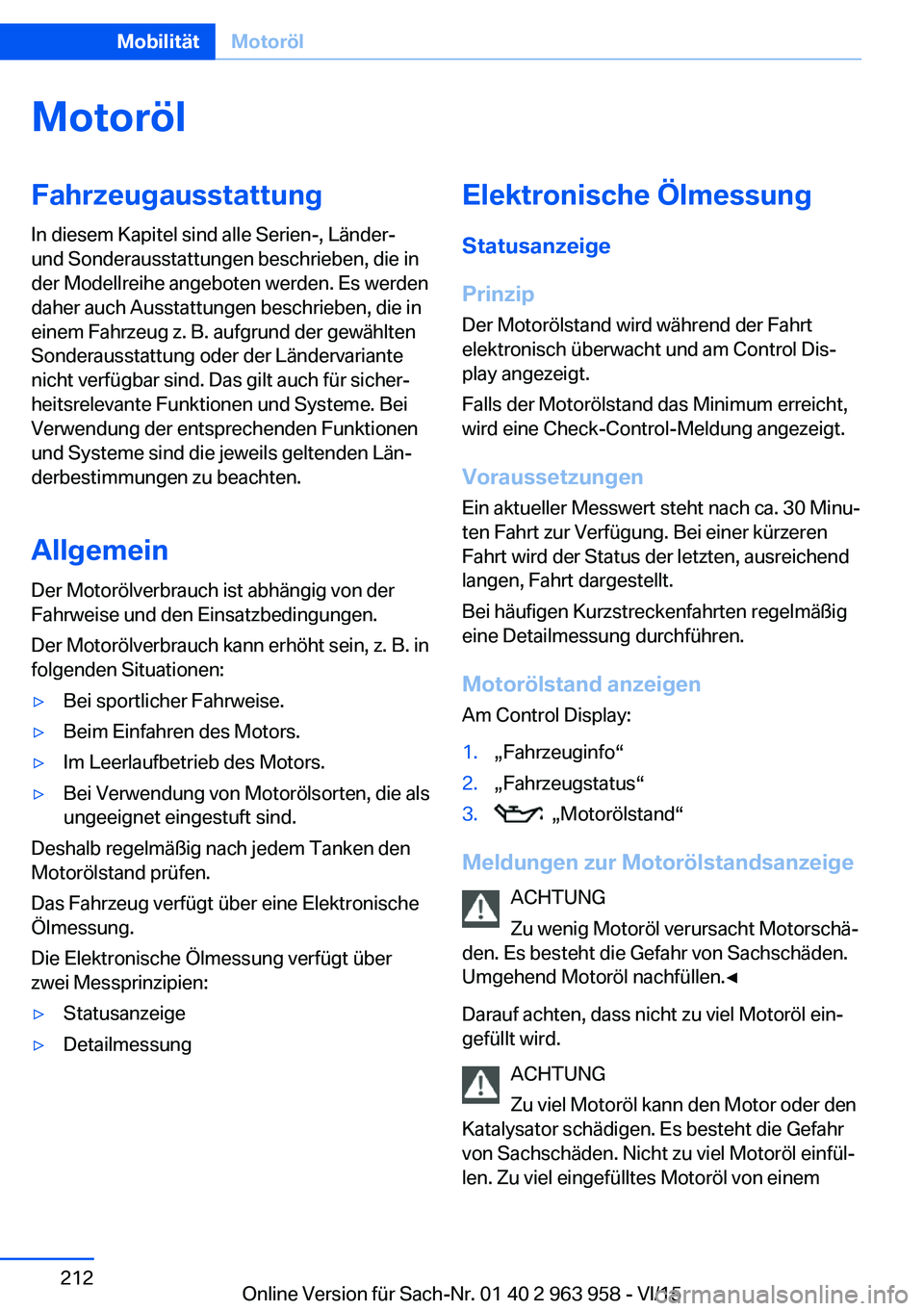

MotorölFahrzeugausstattung
In diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Allgemein
Der Motorölverbrauch ist abhängig von der
Fahrweise und den Einsatzbedingungen.
Der Motorölverbrauch kann erhöht sein, z. B. in
folgenden Situationen:▷Bei sportlicher Fahrweise.▷Beim Einfahren des Motors.▷Im Leerlaufbetrieb des Motors.▷Bei Verwendung von Motorölsorten, die als
ungeeignet eingestuft sind.
Deshalb regelmäßig nach jedem Tanken den
Motorölstand prüfen.
Das Fahrzeug verfügt über eine Elektronische
Ölmessung.
Die Elektronische Ölmessung verfügt über
zwei Messprinzipien:
▷Statusanzeige▷DetailmessungElektronische Ölmessung
Statusanzeige
Prinzip Der Motorölstand wird während der Fahrt
elektronisch überwacht und am Control Dis‐
play angezeigt.
Falls der Motorölstand das Minimum erreicht,
wird eine Check-Control-Meldung angezeigt.
Voraussetzungen
Ein aktueller Messwert steht nach ca. 30 Minu‐
ten Fahrt zur Verfügung. Bei einer kürzeren
Fahrt wird der Status der letzten, ausreichend
langen, Fahrt dargestellt.
Bei häufigen Kurzstreckenfahrten regelmäßig
eine Detailmessung durchführen.
Motorölstand anzeigenAm Control Display:1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Motorölstand“
Meldungen zur Motorölstandsanzeige
ACHTUNG
Zu wenig Motoröl verursacht Motorschä‐
den. Es besteht die Gefahr von Sachschäden.
Umgehend Motoröl nachfüllen.◀
Darauf achten, dass nicht zu viel Motoröl ein‐
gefüllt wird.
ACHTUNG
Zu viel Motoröl kann den Motor oder den
Katalysator schädigen. Es besteht die Gefahr
von Sachschäden. Nicht zu viel Motoröl einfül‐
len. Zu viel eingefülltes Motoröl von einem
Seite 212MobilitätMotoröl212
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

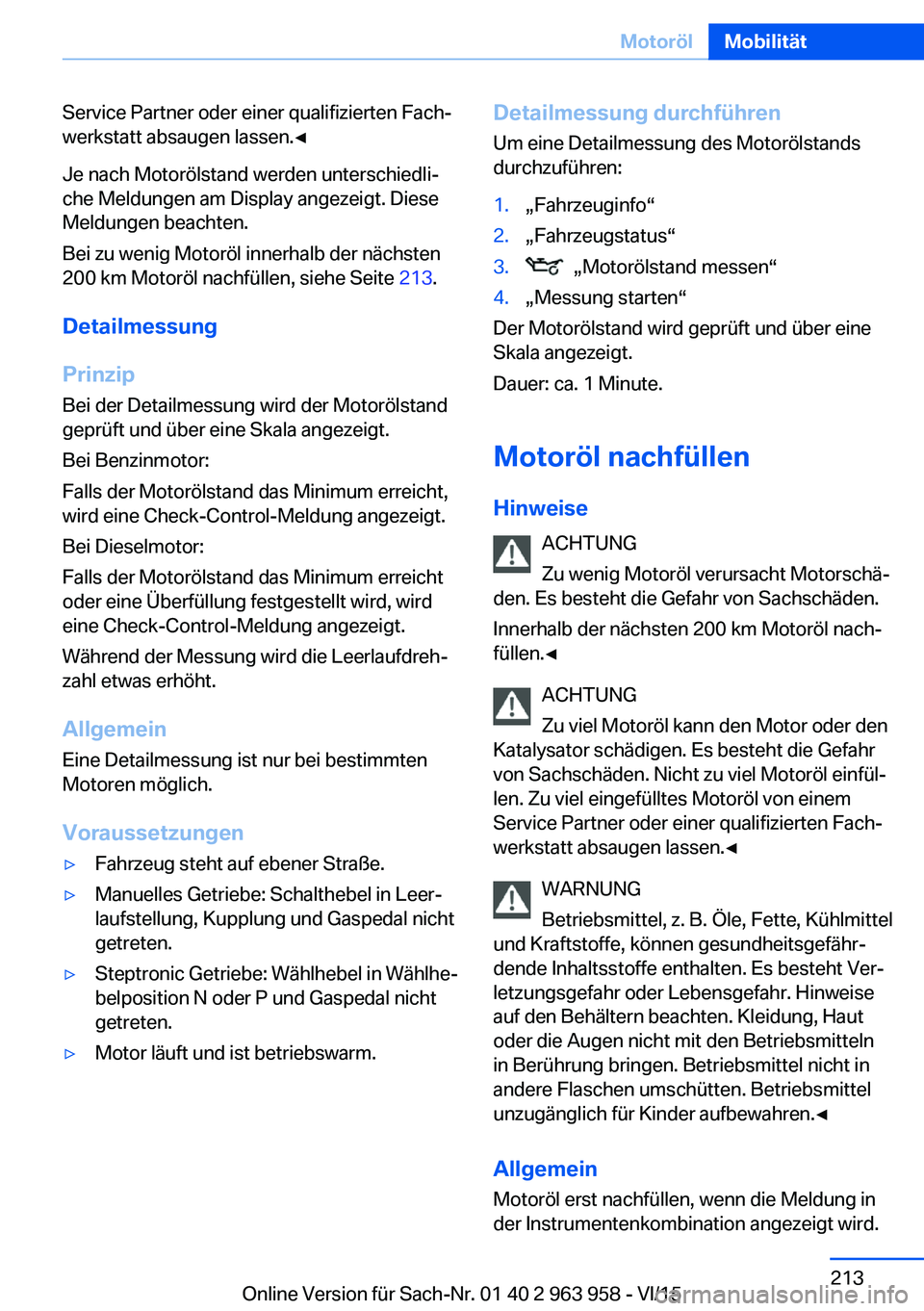

Service Partner oder einer qualifizierten Fach‐
werkstatt absaugen lassen.◀
Je nach Motorölstand werden unterschiedli‐
che Meldungen am Display angezeigt. Diese
Meldungen beachten.
Bei zu wenig Motoröl innerhalb der nächsten
200 km Motoröl nachfüllen, siehe Seite 213.
Detailmessung
Prinzip Bei der Detailmessung wird der Motorölstand
geprüft und über eine Skala angezeigt.
Bei Benzinmotor:
Falls der Motorölstand das Minimum erreicht,
wird eine Check-Control-Meldung angezeigt.
Bei Dieselmotor:
Falls der Motorölstand das Minimum erreicht
oder eine Überfüllung festgestellt wird, wird
eine Check-Control-Meldung angezeigt.
Während der Messung wird die Leerlaufdreh‐
zahl etwas erhöht.
Allgemein
Eine Detailmessung ist nur bei bestimmten
Motoren möglich.
Voraussetzungen▷Fahrzeug steht auf ebener Straße.▷Manuelles Getriebe: Schalthebel in Leer‐
laufstellung, Kupplung und Gaspedal nicht
getreten.▷Steptronic Getriebe: Wählhebel in Wählhe‐
belposition N oder P und Gaspedal nicht
getreten.▷Motor läuft und ist betriebswarm.Detailmessung durchführen
Um eine Detailmessung des Motorölstands
durchzuführen:1.„Fahrzeuginfo“2.„Fahrzeugstatus“3. „Motorölstand messen“4.„Messung starten“
Der Motorölstand wird geprüft und über eine
Skala angezeigt.
Dauer: ca. 1 Minute.
Motoröl nachfüllen
Hinweise ACHTUNG
Zu wenig Motoröl verursacht Motorschä‐
den. Es besteht die Gefahr von Sachschäden.
Innerhalb der nächsten 200 km Motoröl nach‐
füllen.◀
ACHTUNG
Zu viel Motoröl kann den Motor oder den
Katalysator schädigen. Es besteht die Gefahr
von Sachschäden. Nicht zu viel Motoröl einfül‐
len. Zu viel eingefülltes Motoröl von einem
Service Partner oder einer qualifizierten Fach‐
werkstatt absaugen lassen.◀
WARNUNG
Betriebsmittel, z. B. Öle, Fette, Kühlmittel
und Kraftstoffe, können gesundheitsgefähr‐
dende Inhaltsstoffe enthalten. Es besteht Ver‐
letzungsgefahr oder Lebensgefahr. Hinweise
auf den Behältern beachten. Kleidung, Haut
oder die Augen nicht mit den Betriebsmitteln
in Berührung bringen. Betriebsmittel nicht in
andere Flaschen umschütten. Betriebsmittel
unzugänglich für Kinder aufbewahren.◀
Allgemein
Motoröl erst nachfüllen, wenn die Meldung in
der Instrumentenkombination angezeigt wird.
Seite 213MotorölMobilität213
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

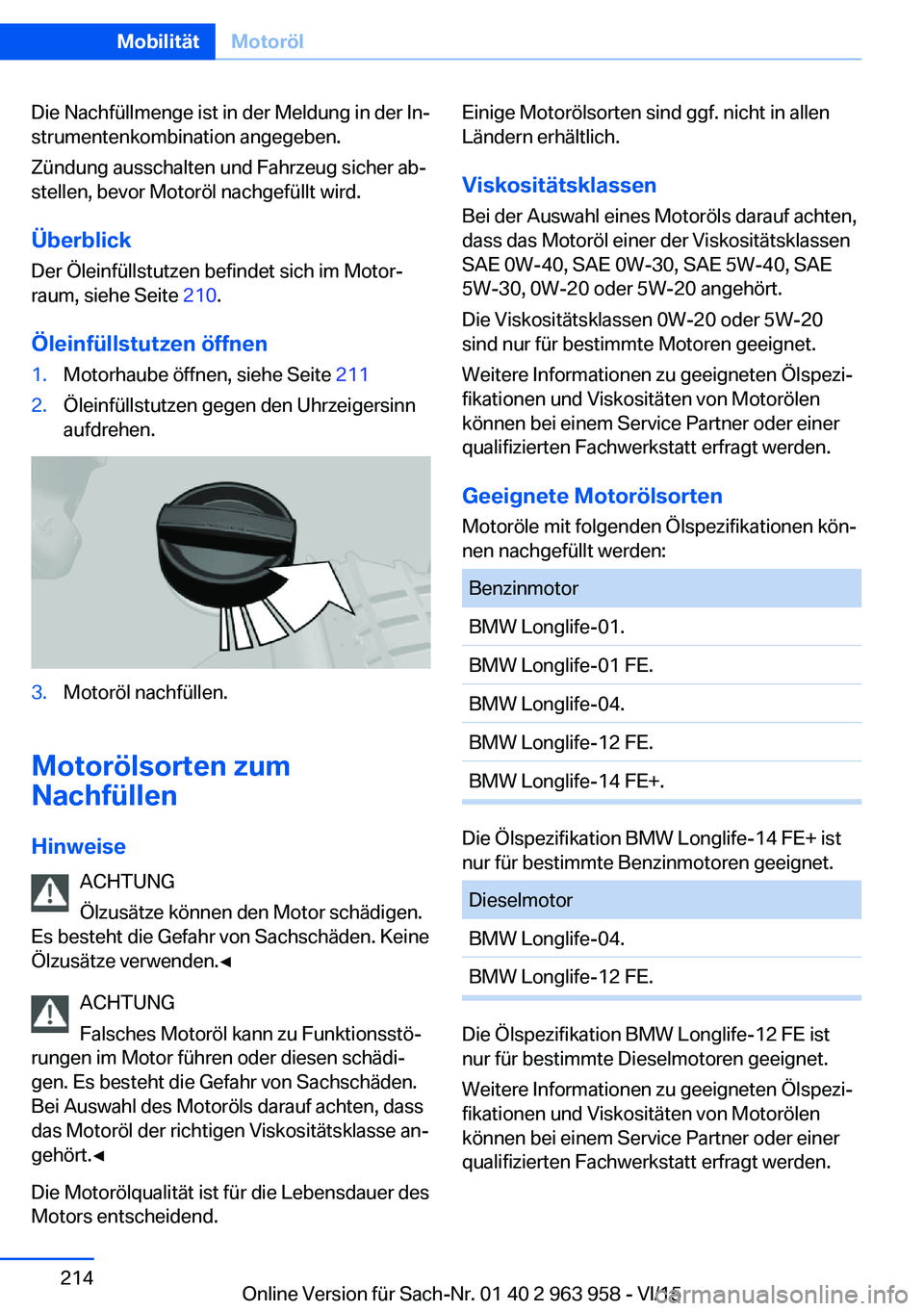

Die Nachfüllmenge ist in der Meldung in der In‐
strumentenkombination angegeben.
Zündung ausschalten und Fahrzeug sicher ab‐
stellen, bevor Motoröl nachgefüllt wird.
Überblick
Der Öleinfüllstutzen befindet sich im Motor‐
raum, siehe Seite 210.
Öleinfüllstutzen öffnen1.Motorhaube öffnen, siehe Seite 2112.Öleinfüllstutzen gegen den Uhrzeigersinn
aufdrehen.3.Motoröl nachfüllen.
Motorölsorten zum
Nachfüllen
Hinweise ACHTUNG
Ölzusätze können den Motor schädigen.
Es besteht die Gefahr von Sachschäden. Keine
Ölzusätze verwenden.◀
ACHTUNG
Falsches Motoröl kann zu Funktionsstö‐
rungen im Motor führen oder diesen schädi‐
gen. Es besteht die Gefahr von Sachschäden.
Bei Auswahl des Motoröls darauf achten, dass
das Motoröl der richtigen Viskositätsklasse an‐
gehört.◀
Die Motorölqualität ist für die Lebensdauer des
Motors entscheidend.
Einige Motorölsorten sind ggf. nicht in allen
Ländern erhältlich.
Viskositätsklassen
Bei der Auswahl eines Motoröls darauf achten,
dass das Motoröl einer der Viskositätsklassen
SAE 0W-40, SAE 0W-30, SAE 5W-40, SAE
5W-30, 0W-20 oder 5W-20 angehört.
Die Viskositätsklassen 0W-20 oder 5W-20
sind nur für bestimmte Motoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen
können bei einem Service Partner oder einer
qualifizierten Fachwerkstatt erfragt werden.
Geeignete Motorölsorten Motoröle mit folgenden Ölspezifikationen kön‐
nen nachgefüllt werden:BenzinmotorBMW Longlife-01.BMW Longlife-01 FE.BMW Longlife-04.BMW Longlife-12 FE.BMW Longlife-14 FE+.
Die Ölspezifikation BMW Longlife-14 FE+ ist
nur für bestimmte Benzinmotoren geeignet.
DieselmotorBMW Longlife-04.BMW Longlife-12 FE.
Die Ölspezifikation BMW Longlife-12 FE ist
nur für bestimmte Dieselmotoren geeignet.
Weitere Informationen zu geeigneten Ölspezi‐
fikationen und Viskositäten von Motorölen
können bei einem Service Partner oder einer
qualifizierten Fachwerkstatt erfragt werden.
Seite 214MobilitätMotoröl214
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

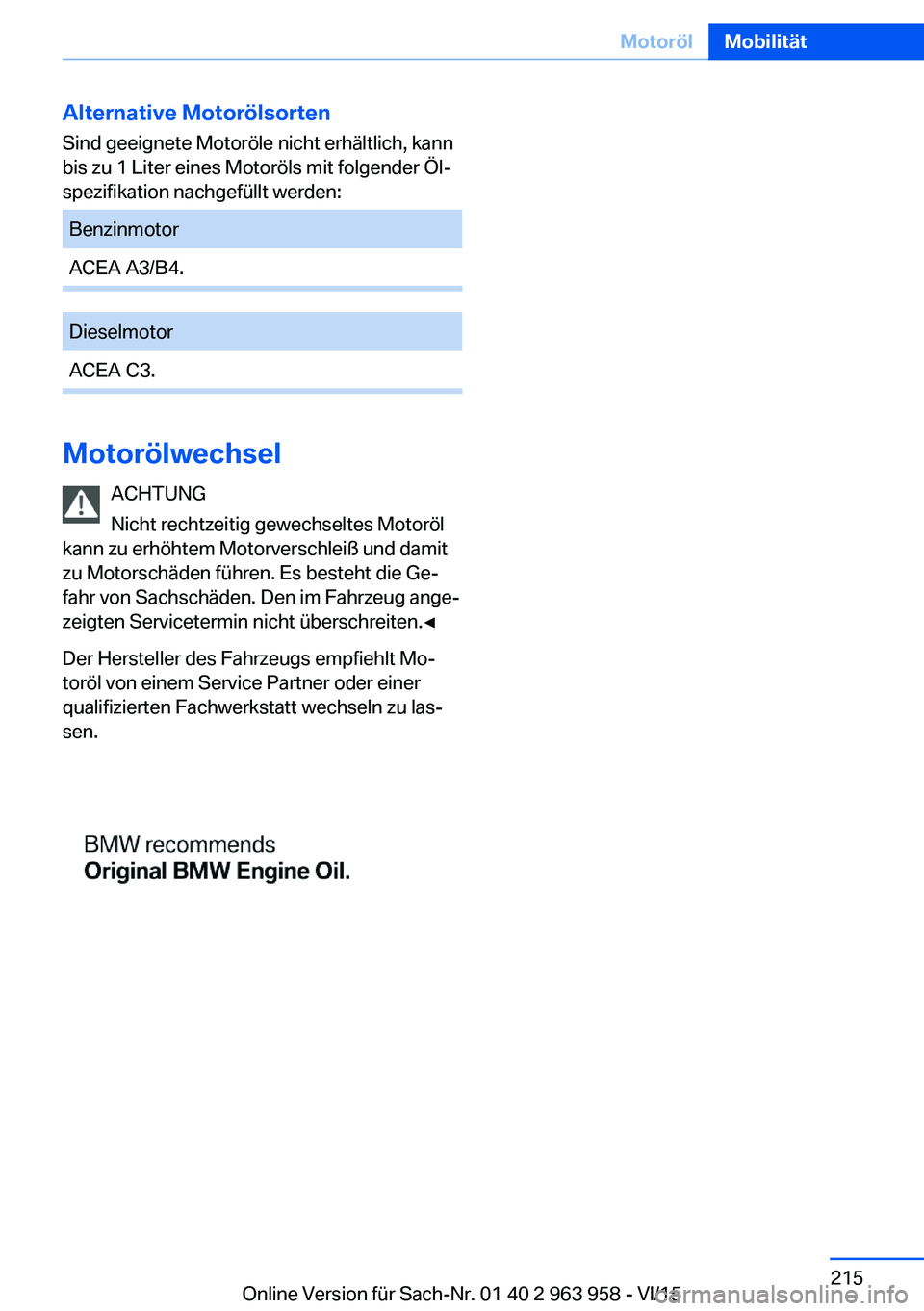

Alternative Motorölsorten
Sind geeignete Motoröle nicht erhältlich, kann
bis zu 1 Liter eines Motoröls mit folgender Öl‐
spezifikation nachgefüllt werden:BenzinmotorACEA A3/B4.DieselmotorACEA C3.
Motorölwechsel
ACHTUNG
Nicht rechtzeitig gewechseltes Motoröl
kann zu erhöhtem Motorverschleiß und damit
zu Motorschäden führen. Es besteht die Ge‐
fahr von Sachschäden. Den im Fahrzeug ange‐
zeigten Servicetermin nicht überschreiten.◀
Der Hersteller des Fahrzeugs empfiehlt Mo‐
toröl von einem Service Partner oder einer
qualifizierten Fachwerkstatt wechseln zu las‐
sen.
Seite 215MotorölMobilität215
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

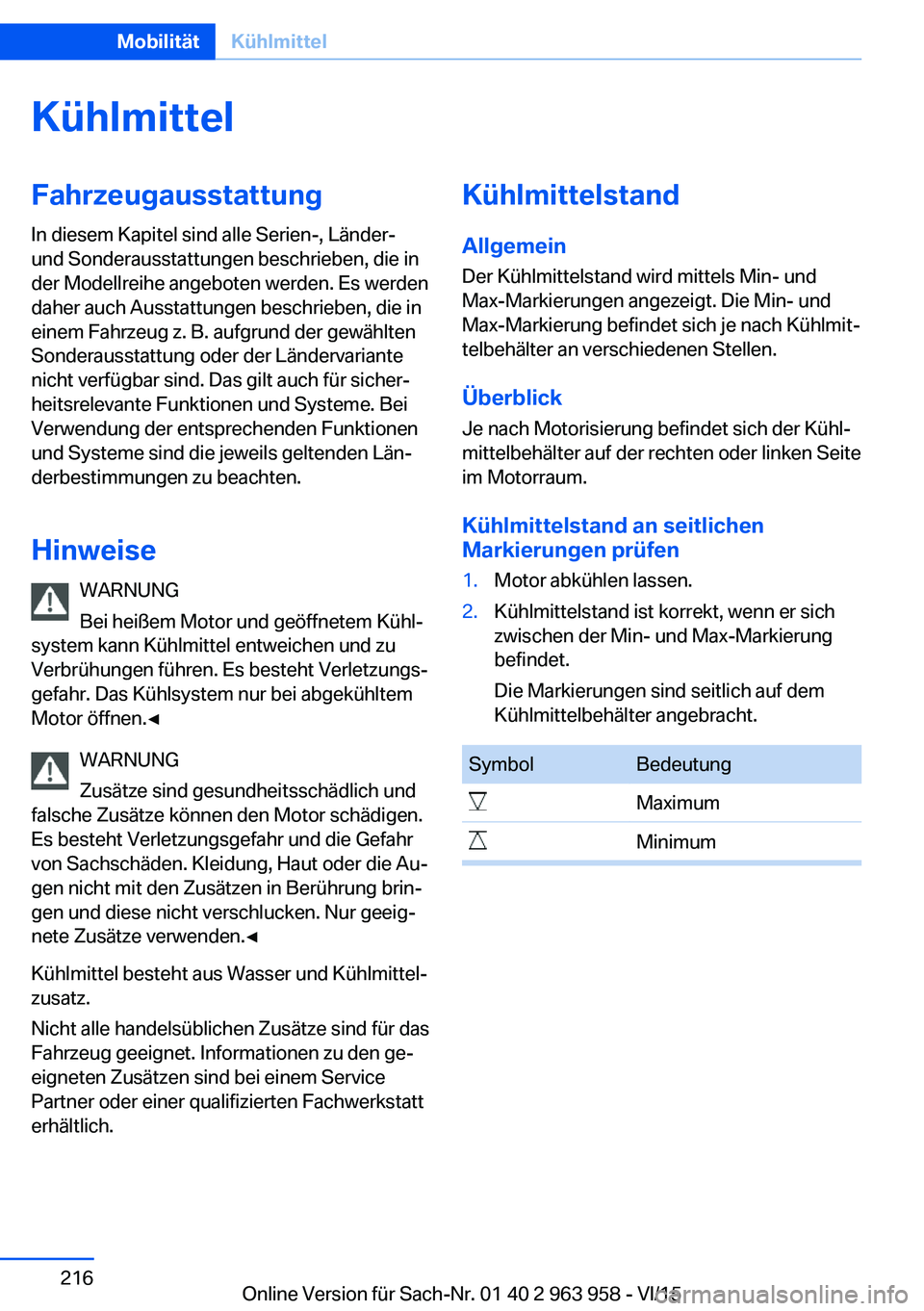

KühlmittelFahrzeugausstattungIn diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Hinweise WARNUNG
Bei heißem Motor und geöffnetem Kühl‐
system kann Kühlmittel entweichen und zu
Verbrühungen führen. Es besteht Verletzungs‐
gefahr. Das Kühlsystem nur bei abgekühltem
Motor öffnen.◀
WARNUNG
Zusätze sind gesundheitsschädlich und
falsche Zusätze können den Motor schädigen.
Es besteht Verletzungsgefahr und die Gefahr
von Sachschäden. Kleidung, Haut oder die Au‐
gen nicht mit den Zusätzen in Berührung brin‐
gen und diese nicht verschlucken. Nur geeig‐
nete Zusätze verwenden.◀
Kühlmittel besteht aus Wasser und Kühlmittel‐
zusatz.
Nicht alle handelsüblichen Zusätze sind für das
Fahrzeug geeignet. Informationen zu den ge‐
eigneten Zusätzen sind bei einem Service
Partner oder einer qualifizierten Fachwerkstatt
erhältlich.Kühlmittelstand
Allgemein Der Kühlmittelstand wird mittels Min- und
Max-Markierungen angezeigt. Die Min- und
Max-Markierung befindet sich je nach Kühlmit‐
telbehälter an verschiedenen Stellen.
Überblick
Je nach Motorisierung befindet sich der Kühl‐ mittelbehälter auf der rechten oder linken Seite
im Motorraum.
Kühlmittelstand an seitlichenMarkierungen prüfen1.Motor abkühlen lassen.2.Kühlmittelstand ist korrekt, wenn er sich
zwischen der Min- und Max-Markierung
befindet.
Die Markierungen sind seitlich auf dem
Kühlmittelbehälter angebracht.SymbolBedeutungMaximumMinimumSeite 216MobilitätKühlmittel216
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

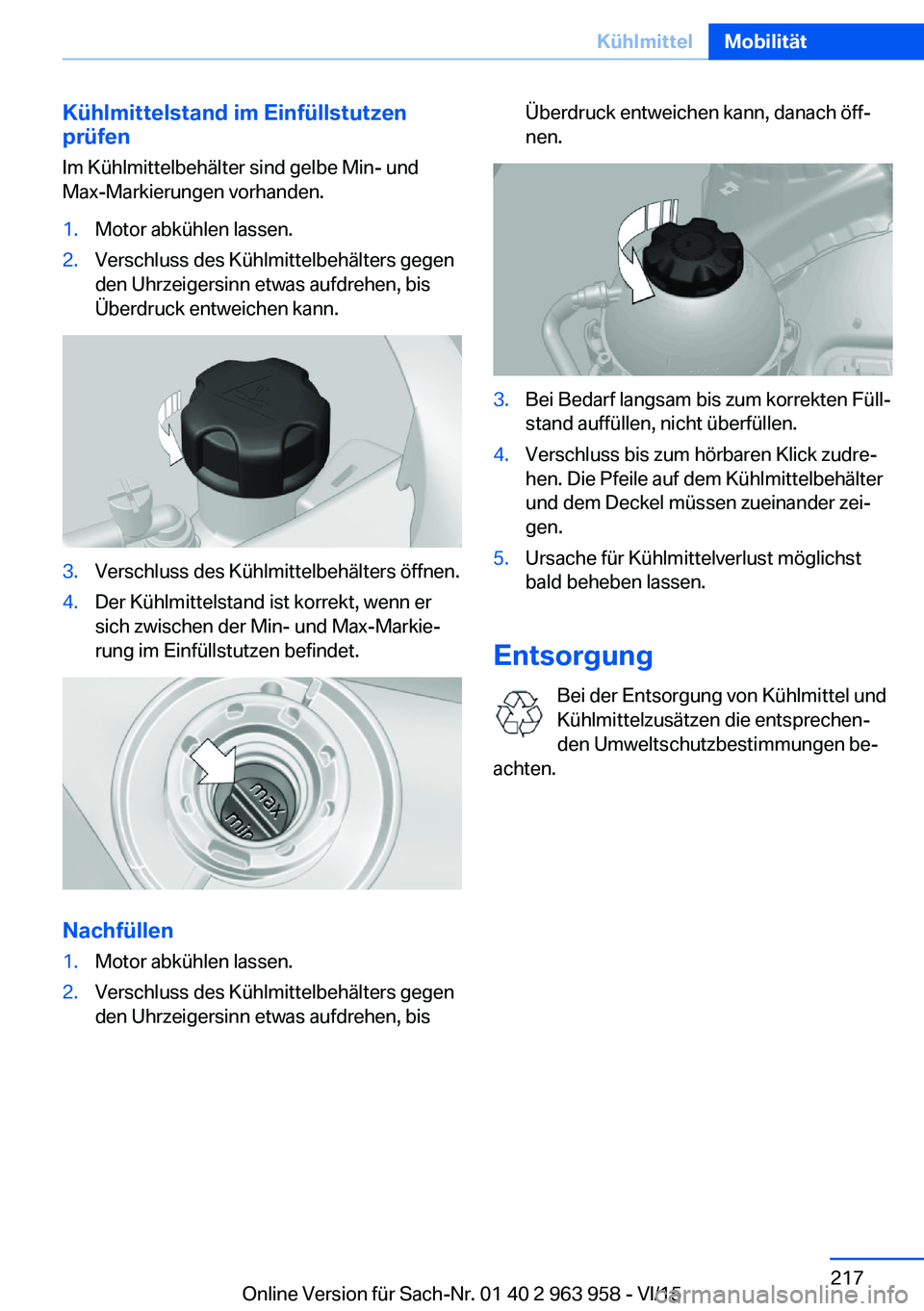

Kühlmittelstand im Einfüllstutzen
prüfen
Im Kühlmittelbehälter sind gelbe Min- und
Max-Markierungen vorhanden.1.Motor abkühlen lassen.2.Verschluss des Kühlmittelbehälters gegen
den Uhrzeigersinn etwas aufdrehen, bis
Überdruck entweichen kann.3.Verschluss des Kühlmittelbehälters öffnen.4.Der Kühlmittelstand ist korrekt, wenn er
sich zwischen der Min- und Max-Markie‐
rung im Einfüllstutzen befindet.
Nachfüllen
1.Motor abkühlen lassen.2.Verschluss des Kühlmittelbehälters gegen
den Uhrzeigersinn etwas aufdrehen, bisÜberdruck entweichen kann, danach öff‐
nen.3.Bei Bedarf langsam bis zum korrekten Füll‐
stand auffüllen, nicht überfüllen.4.Verschluss bis zum hörbaren Klick zudre‐
hen. Die Pfeile auf dem Kühlmittelbehälter
und dem Deckel müssen zueinander zei‐
gen.5.Ursache für Kühlmittelverlust möglichst
bald beheben lassen.
Entsorgung
Bei der Entsorgung von Kühlmittel und
Kühlmittelzusätzen die entsprechen‐
den Umweltschutzbestimmungen be‐
achten.
Seite 217KühlmittelMobilität217
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

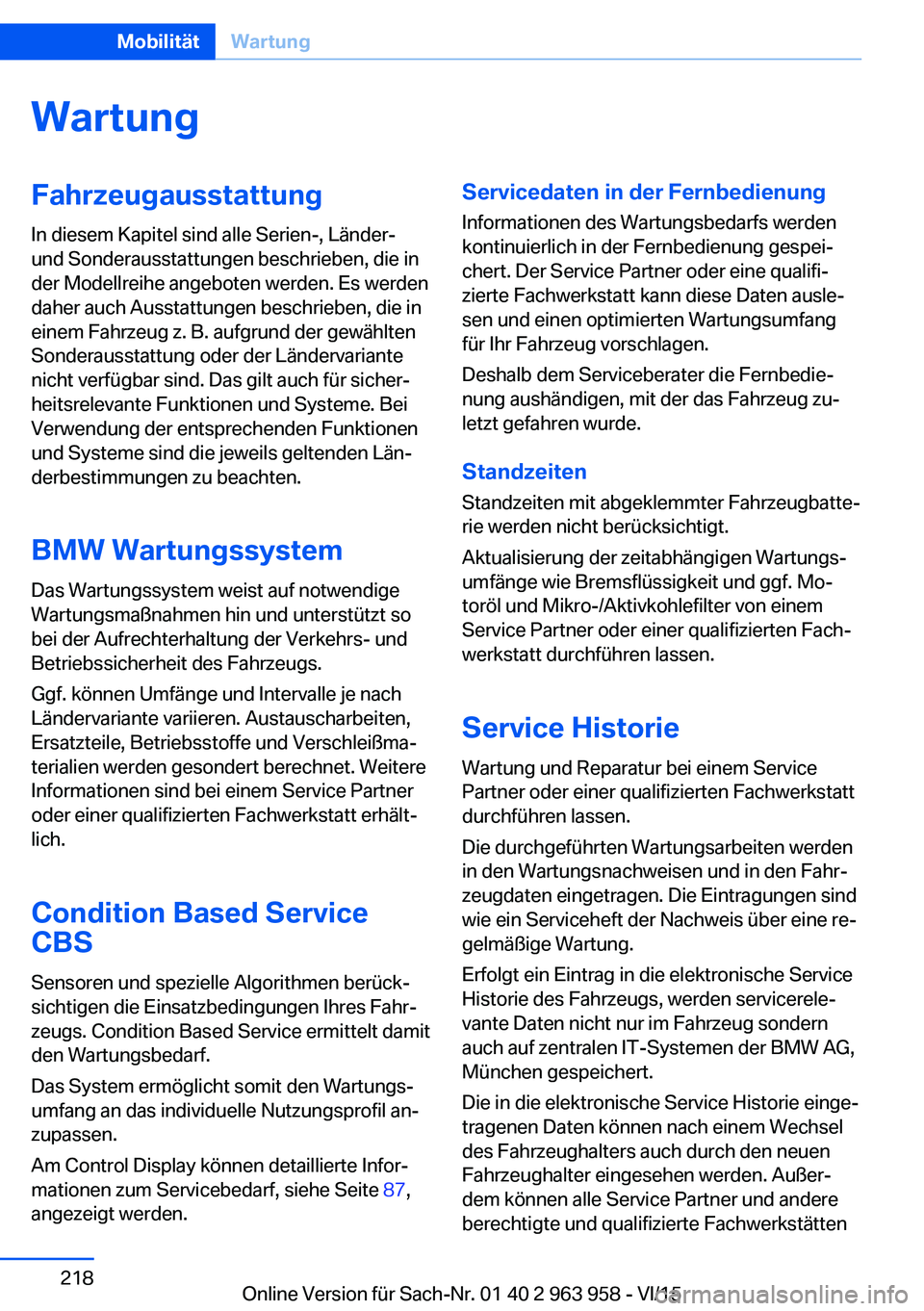

WartungFahrzeugausstattung
In diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
BMW Wartungssystem
Das Wartungssystem weist auf notwendige
Wartungsmaßnahmen hin und unterstützt so
bei der Aufrechterhaltung der Verkehrs- und
Betriebssicherheit des Fahrzeugs.
Ggf. können Umfänge und Intervalle je nach
Ländervariante variieren. Austauscharbeiten,
Ersatzteile, Betriebsstoffe und Verschleißma‐
terialien werden gesondert berechnet. Weitere
Informationen sind bei einem Service Partner
oder einer qualifizierten Fachwerkstatt erhält‐
lich.
Condition Based Service
CBS
Sensoren und spezielle Algorithmen berück‐
sichtigen die Einsatzbedingungen Ihres Fahr‐
zeugs. Condition Based Service ermittelt damit
den Wartungsbedarf.
Das System ermöglicht somit den Wartungs‐
umfang an das individuelle Nutzungsprofil an‐
zupassen.
Am Control Display können detaillierte Infor‐
mationen zum Servicebedarf, siehe Seite 87,
angezeigt werden.Servicedaten in der Fernbedienung
Informationen des Wartungsbedarfs werden
kontinuierlich in der Fernbedienung gespei‐
chert. Der Service Partner oder eine qualifi‐
zierte Fachwerkstatt kann diese Daten ausle‐
sen und einen optimierten Wartungsumfang
für Ihr Fahrzeug vorschlagen.
Deshalb dem Serviceberater die Fernbedie‐
nung aushändigen, mit der das Fahrzeug zu‐
letzt gefahren wurde.
Standzeiten Standzeiten mit abgeklemmter Fahrzeugbatte‐
rie werden nicht berücksichtigt.
Aktualisierung der zeitabhängigen Wartungs‐
umfänge wie Bremsflüssigkeit und ggf. Mo‐
toröl und Mikro-/Aktivkohlefilter von einem
Service Partner oder einer qualifizierten Fach‐
werkstatt durchführen lassen.
Service Historie Wartung und Reparatur bei einem Service
Partner oder einer qualifizierten Fachwerkstatt
durchführen lassen.
Die durchgeführten Wartungsarbeiten werden
in den Wartungsnachweisen und in den Fahr‐
zeugdaten eingetragen. Die Eintragungen sind
wie ein Serviceheft der Nachweis über eine re‐
gelmäßige Wartung.
Erfolgt ein Eintrag in die elektronische Service
Historie des Fahrzeugs, werden servicerele‐
vante Daten nicht nur im Fahrzeug sondern
auch auf zentralen IT-Systemen der BMW AG,
München gespeichert.
Die in die elektronische Service Historie einge‐
tragenen Daten können nach einem Wechsel
des Fahrzeughalters auch durch den neuen
Fahrzeughalter eingesehen werden. Außer‐
dem können alle Service Partner und andere
berechtigte und qualifizierte FachwerkstättenSeite 218MobilitätWartung218
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

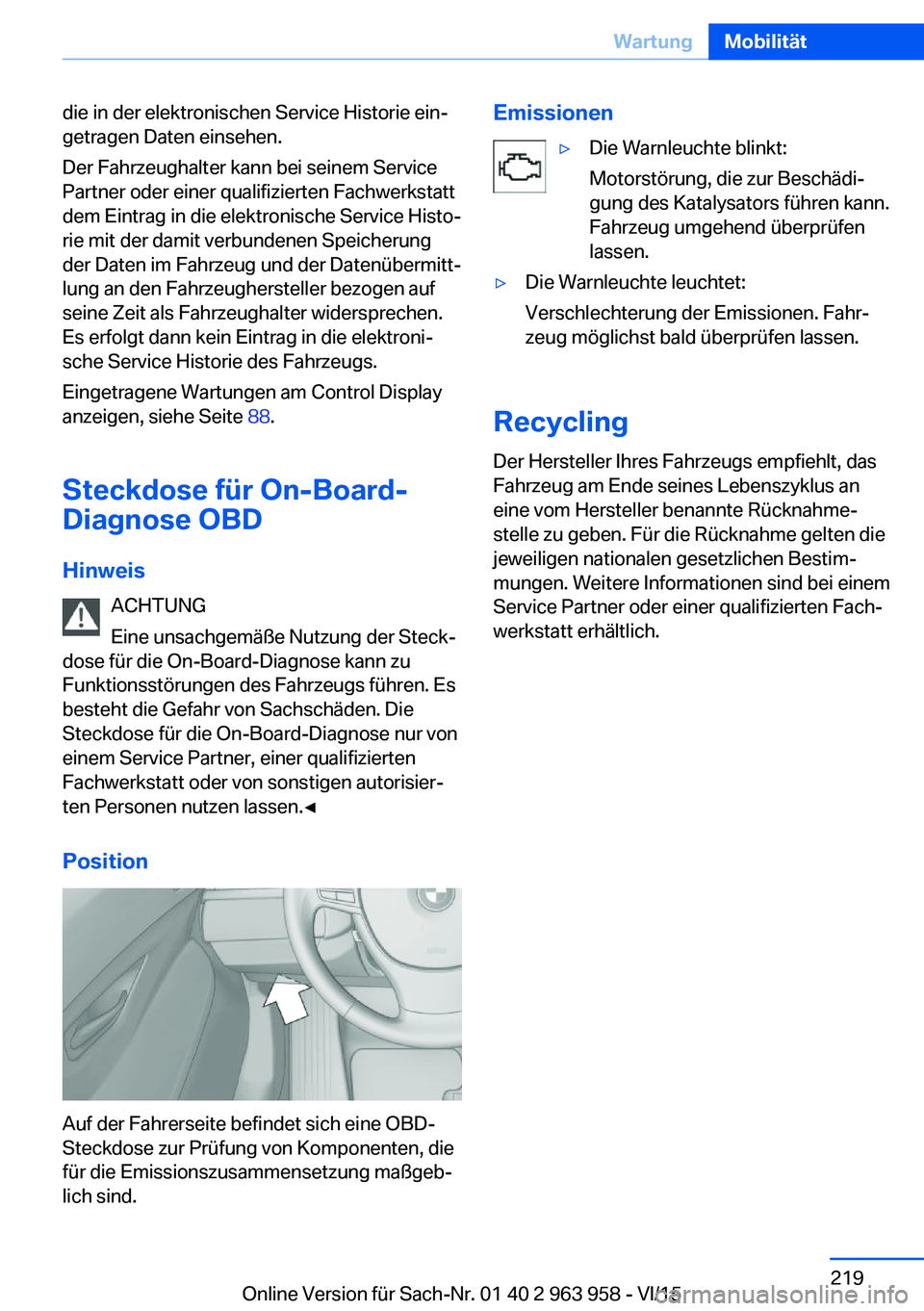

die in der elektronischen Service Historie ein‐
getragen Daten einsehen.
Der Fahrzeughalter kann bei seinem Service
Partner oder einer qualifizierten Fachwerkstatt
dem Eintrag in die elektronische Service Histo‐
rie mit der damit verbundenen Speicherung
der Daten im Fahrzeug und der Datenübermitt‐
lung an den Fahrzeughersteller bezogen auf
seine Zeit als Fahrzeughalter widersprechen.
Es erfolgt dann kein Eintrag in die elektroni‐
sche Service Historie des Fahrzeugs.
Eingetragene Wartungen am Control Display
anzeigen, siehe Seite 88.
Steckdose für On-Board-
Diagnose OBD
Hinweis ACHTUNG
Eine unsachgemäße Nutzung der Steck‐
dose für die On-Board-Diagnose kann zu
Funktionsstörungen des Fahrzeugs führen. Es
besteht die Gefahr von Sachschäden. Die
Steckdose für die On-Board-Diagnose nur von
einem Service Partner, einer qualifizierten
Fachwerkstatt oder von sonstigen autorisier‐
ten Personen nutzen lassen.◀
Position
Auf der Fahrerseite befindet sich eine OBD-
Steckdose zur Prüfung von Komponenten, die
für die Emissionszusammensetzung maßgeb‐
lich sind.
Emissionen▷Die Warnleuchte blinkt:
Motorstörung, die zur Beschädi‐
gung des Katalysators führen kann.
Fahrzeug umgehend überprüfen
lassen.▷Die Warnleuchte leuchtet:
Verschlechterung der Emissionen. Fahr‐
zeug möglichst bald überprüfen lassen.
Recycling
Der Hersteller Ihres Fahrzeugs empfiehlt, das
Fahrzeug am Ende seines Lebenszyklus an
eine vom Hersteller benannte Rücknahme‐
stelle zu geben. Für die Rücknahme gelten die
jeweiligen nationalen gesetzlichen Bestim‐
mungen. Weitere Informationen sind bei einem
Service Partner oder einer qualifizierten Fach‐ werkstatt erhältlich.
Seite 219WartungMobilität219
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

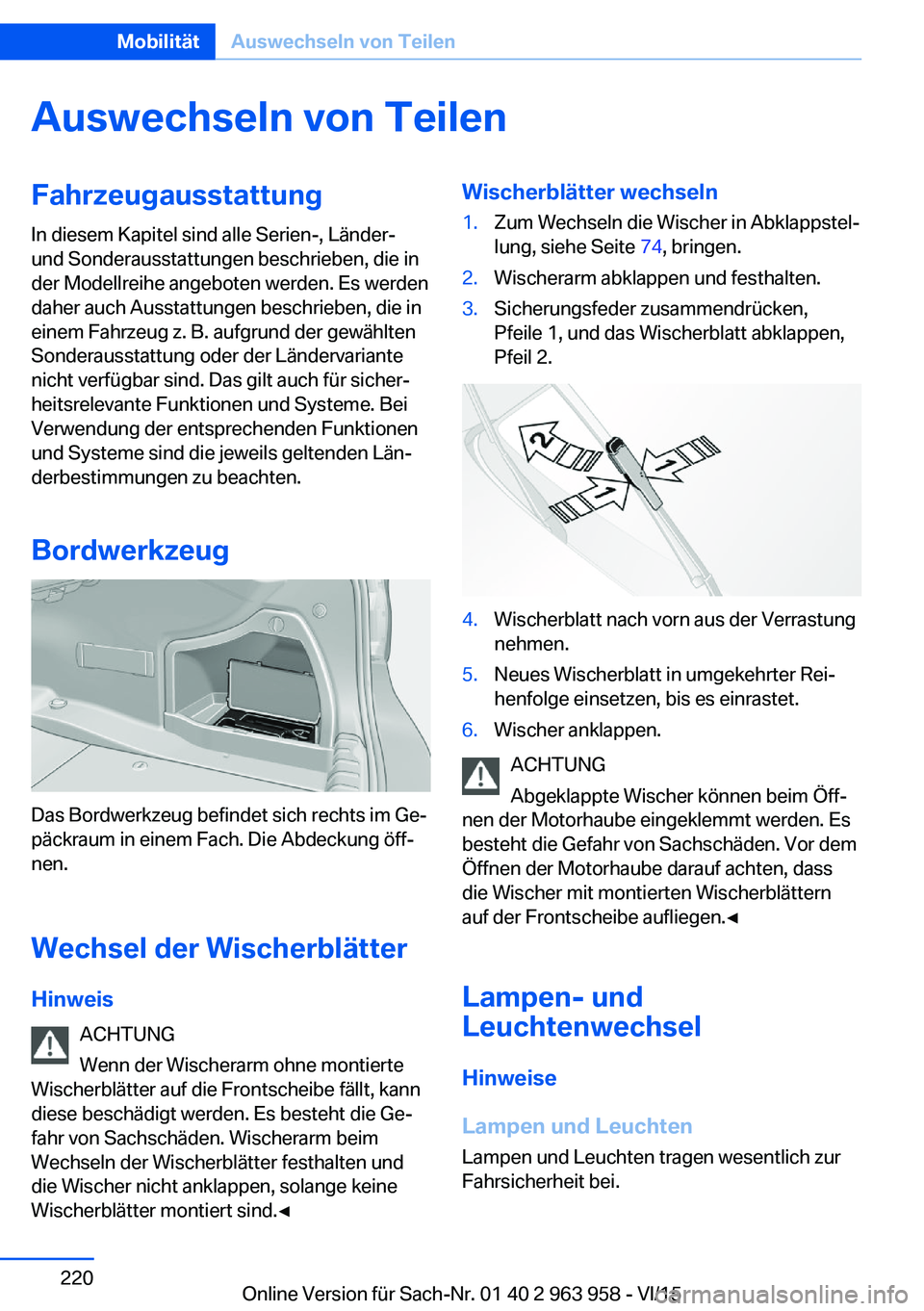

Auswechseln von TeilenFahrzeugausstattung
In diesem Kapitel sind alle Serien-, Länder-
und Sonderausstattungen beschrieben, die in
der Modellreihe angeboten werden. Es werden
daher auch Ausstattungen beschrieben, die in
einem Fahrzeug z. B. aufgrund der gewählten
Sonderausstattung oder der Ländervariante
nicht verfügbar sind. Das gilt auch für sicher‐
heitsrelevante Funktionen und Systeme. Bei
Verwendung der entsprechenden Funktionen
und Systeme sind die jeweils geltenden Län‐
derbestimmungen zu beachten.
Bordwerkzeug
Das Bordwerkzeug befindet sich rechts im Ge‐
päckraum in einem Fach. Die Abdeckung öff‐
nen.
Wechsel der Wischerblätter
Hinweis ACHTUNG
Wenn der Wischerarm ohne montierte
Wischerblätter auf die Frontscheibe fällt, kann
diese beschädigt werden. Es besteht die Ge‐
fahr von Sachschäden. Wischerarm beim
Wechseln der Wischerblätter festhalten und
die Wischer nicht anklappen, solange keine
Wischerblätter montiert sind.◀
Wischerblätter wechseln1.Zum Wechseln die Wischer in Abklappstel‐
lung, siehe Seite 74, bringen.2.Wischerarm abklappen und festhalten.3.Sicherungsfeder zusammendrücken,
Pfeile 1, und das Wischerblatt abklappen,
Pfeil 2.4.Wischerblatt nach vorn aus der Verrastung
nehmen.5.Neues Wischerblatt in umgekehrter Rei‐
henfolge einsetzen, bis es einrastet.6.Wischer anklappen.
ACHTUNG
Abgeklappte Wischer können beim Öff‐
nen der Motorhaube eingeklemmt werden. Es
besteht die Gefahr von Sachschäden. Vor dem
Öffnen der Motorhaube darauf achten, dass
die Wischer mit montierten Wischerblättern
auf der Frontscheibe aufliegen.◀
Lampen- und
Leuchtenwechsel
Hinweise
Lampen und Leuchten Lampen und Leuchten tragen wesentlich zur
Fahrsicherheit bei.
Seite 220MobilitätAuswechseln von Teilen220
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
