Page 11 of 278
Przegląd
Prezentacja przycisków, przełączników
i wskaźników ułatwi orientację i uprości
zapoznanie się z różnymi trybami użytkowania samochodu.Online Edition for Part no. 01 40 2 963 978 - VI/15

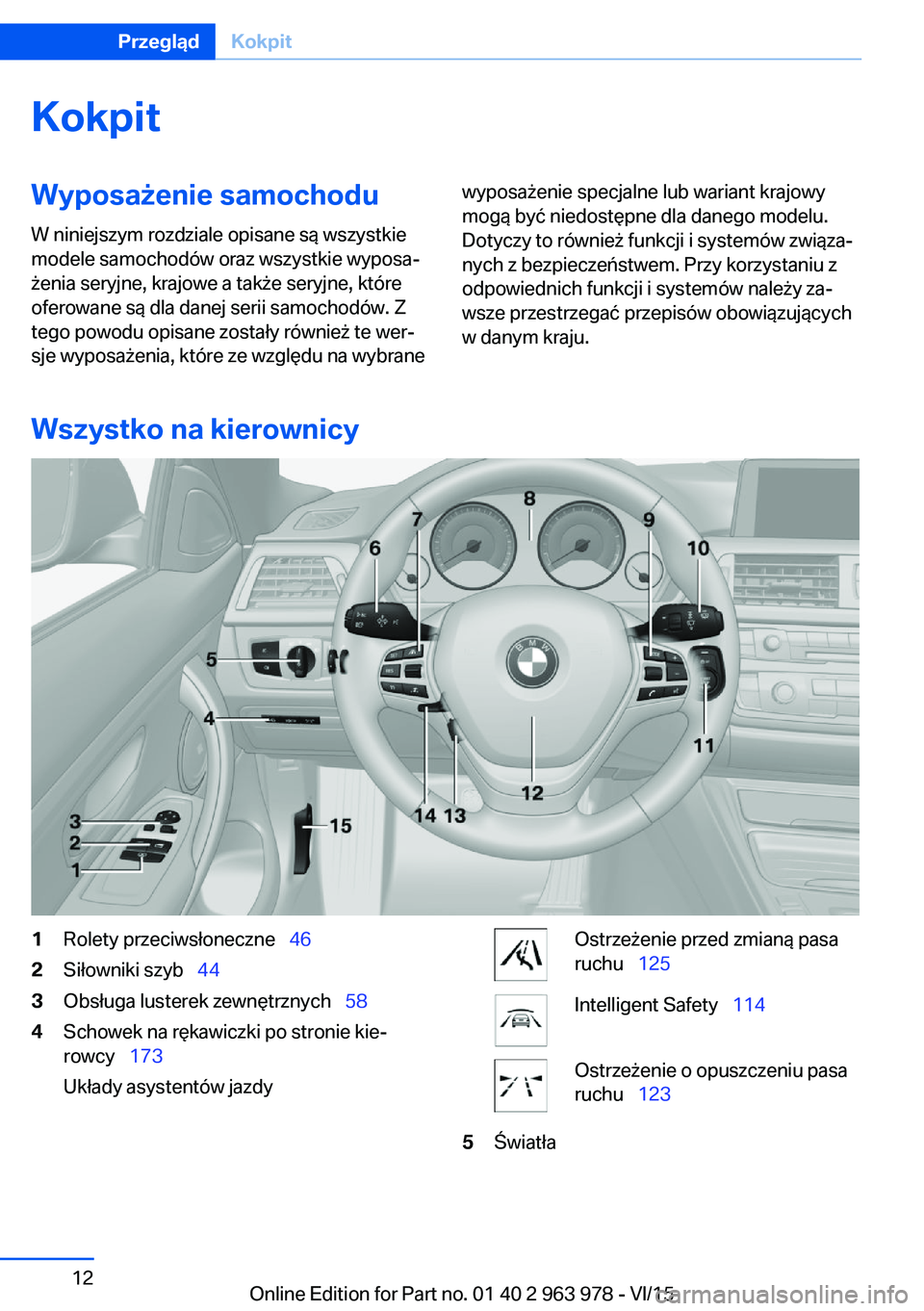

Page 12 of 278
KokpitWyposażenie samochoduW niniejszym rozdziale opisane są wszystkie
modele samochodów oraz wszystkie wyposa‐
żenia seryjne, krajowe a także seryjne, które
oferowane są dla danej serii samochodów. Z
tego powodu opisane zostały również te wer‐
sje wyposażenia, które ze względu na wybranewyposażenie specjalne lub wariant krajowy
mogą być niedostępne dla danego modelu.
Dotyczy to również funkcji i systemów związa‐
nych z bezpieczeństwem. Przy korzystaniu z
odpowiednich funkcji i systemów należy za‐
wsze przestrzegać przepisów obowiązujących
w danym kraju.
Wszystko na kierownicy
1Rolety przeciwsłoneczne 462Siłowniki szyb 443Obsługa lusterek zewnętrznych 584Schowek na rękawiczki po stronie kie‐
rowcy 173
Układy asystentów jazdyOstrzeżenie przed zmianą pasa
ruchu 125Intelligent Safety 114Ostrzeżenie o opuszczeniu pasa
ruchu 1235ŚwiatłaSeite 12PrzeglądKokpit12
Online Edition for Part no. 01 40 2 963 978 - VI/15

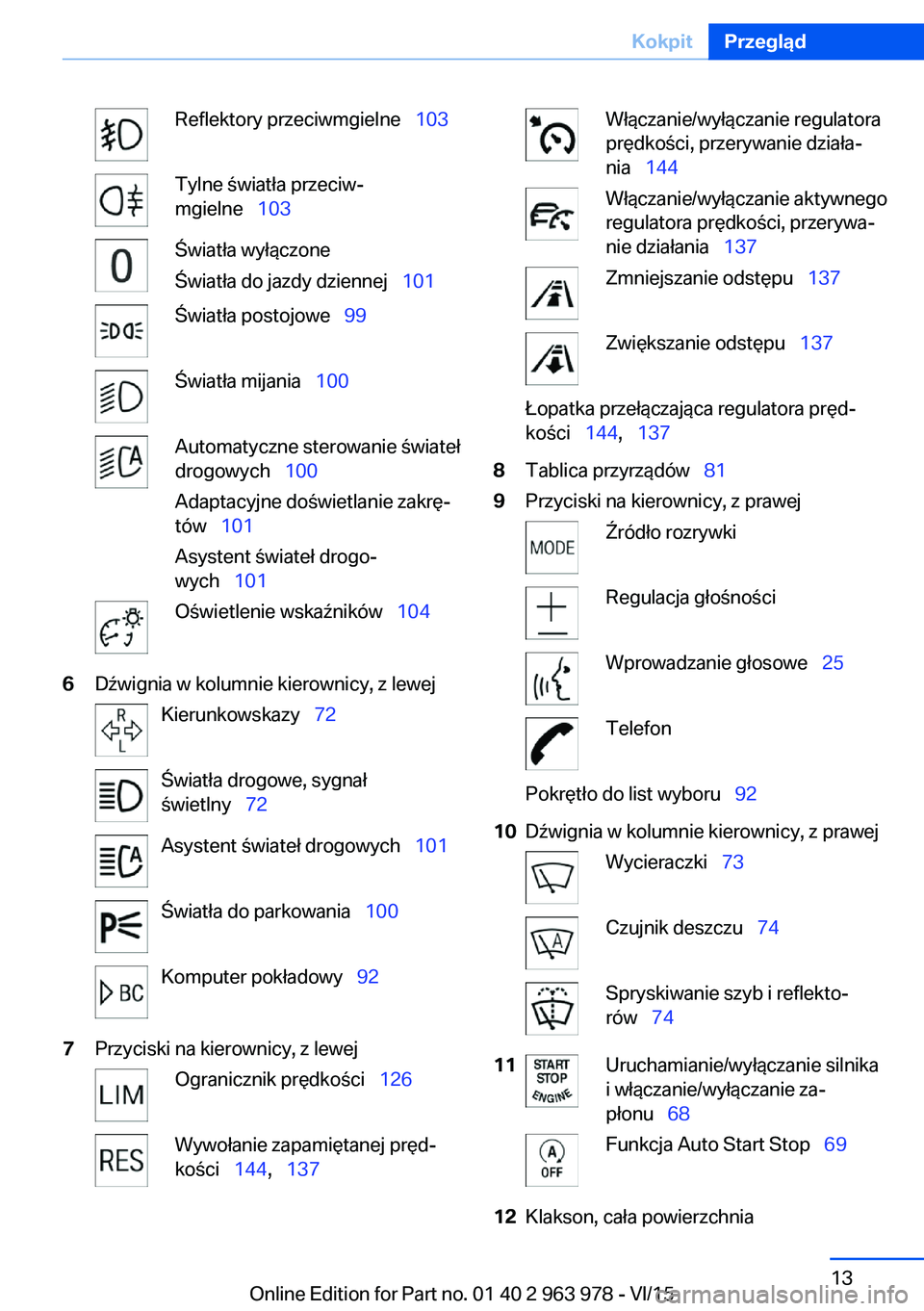

Page 13 of 278
Reflektory przeciwmgielne 103Tylne światła przeciw‐
mgielne 103Światła wyłączone
Światła do jazdy dziennej 101Światła postojowe 99Światła mijania 100Automatyczne sterowanie świateł
drogowych 100
Adaptacyjne doświetlanie zakrę‐
tów 101
Asystent świateł drogo‐
wych 101Oświetlenie wskaźników 1046Dźwignia w kolumnie kierownicy, z lewejKierunkowskazy 72Światła drogowe, sygnał
świetlny 72Asystent świateł drogowych 101Światła do parkowania 100Komputer pokładowy 927Przyciski na kierownicy, z lewejOgranicznik prędkości 126Wywołanie zapamiętanej pręd‐
kości 144, 137Włączanie/wyłączanie regulatora
prędkości, przerywanie działa‐
nia 144Włączanie/wyłączanie aktywnego
regulatora prędkości, przerywa‐
nie działania 137Zmniejszanie odstępu 137Zwiększanie odstępu 137Łopatka przełączająca regulatora pręd‐
kości 144, 1378Tablica przyrządów 819Przyciski na kierownicy, z prawejŹródło rozrywkiRegulacja głośnościWprowadzanie głosowe 25TelefonPokrętło do list wyboru 9210Dźwignia w kolumnie kierownicy, z prawejWycieraczki 73Czujnik deszczu 74Spryskiwanie szyb i reflekto‐
rów 7411Uruchamianie/wyłączanie silnika
i włączanie/wyłączanie za‐
płonu 68Funkcja Auto Start Stop 6912Klakson, cała powierzchniaSeite 13KokpitPrzegląd13
Online Edition for Part no. 01 40 2 963 978 - VI/15

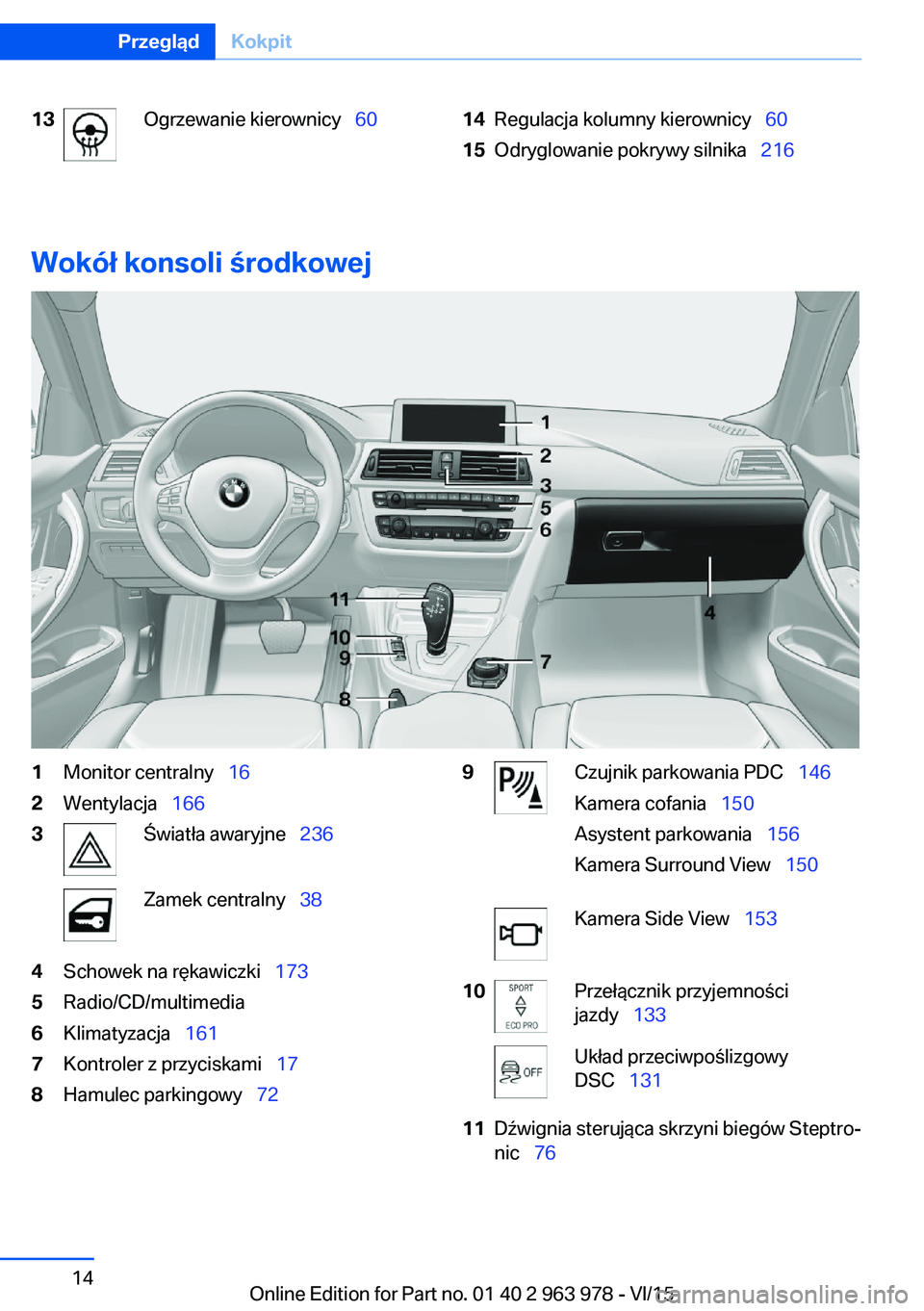

Page 14 of 278
13Ogrzewanie kierownicy 6014Regulacja kolumny kierownicy 6015Odryglowanie pokrywy silnika 216
Wokół konsoli środkowej
1Monitor centralny 162Wentylacja 1663Światła awaryjne 236Zamek centralny 384Schowek na rękawiczki 1735Radio/CD/multimedia6Klimatyzacja 1617Kontroler z przyciskami 178Hamulec parkingowy 729Czujnik parkowania PDC 146
Kamera cofania 150
Asystent parkowania 156
Kamera Surround View 150Kamera Side View 15310Przełącznik przyjemności
jazdy 133Układ przeciwpoślizgowy
DSC 13111Dźwignia sterująca skrzyni biegów Steptro‐
nic 76Seite 14PrzeglądKokpit14
Online Edition for Part no. 01 40 2 963 978 - VI/15

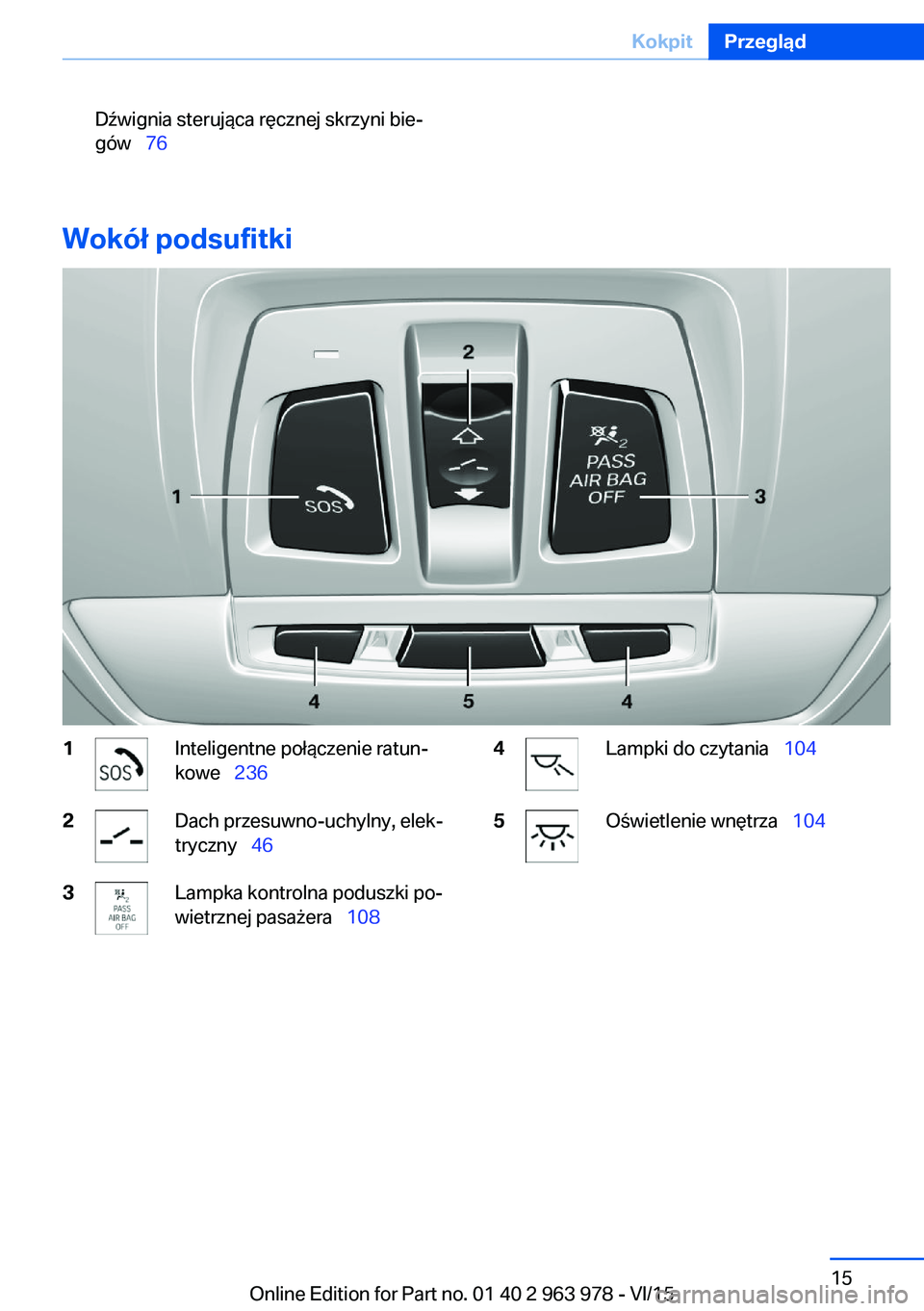

Page 15 of 278
Dźwignia sterująca ręcznej skrzyni bie‐
gów 76
Wokół podsufitki
1Inteligentne połączenie ratun‐
kowe 2362Dach przesuwno-uchylny, elek‐
tryczny 463Lampka kontrolna poduszki po‐
wietrznej pasażera 1084Lampki do czytania 1045Oświetlenie wnętrza 104Seite 15KokpitPrzegląd15
Online Edition for Part no. 01 40 2 963 978 - VI/15

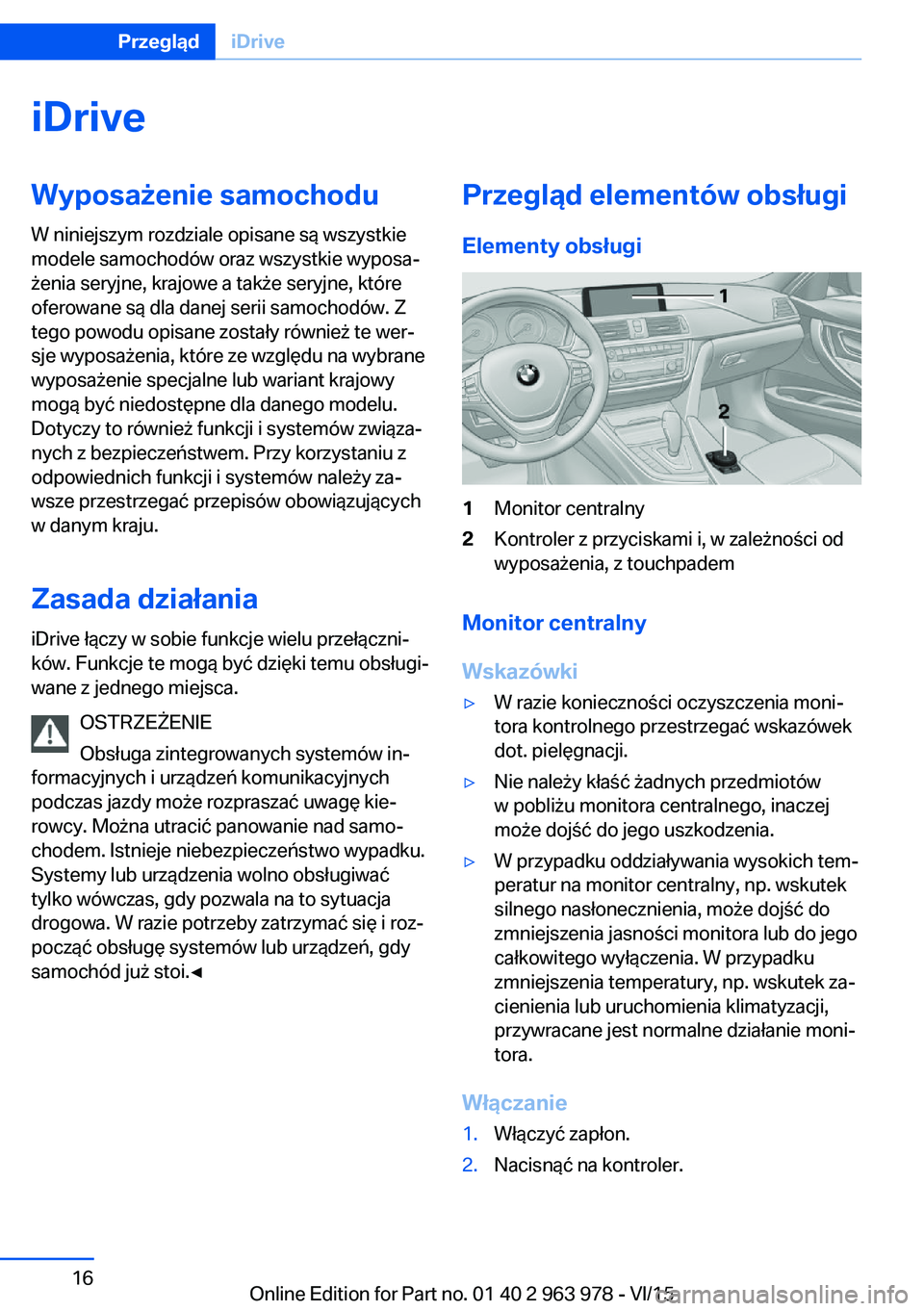

Page 16 of 278
iDriveWyposażenie samochodu
W niniejszym rozdziale opisane są wszystkie
modele samochodów oraz wszystkie wyposa‐
żenia seryjne, krajowe a także seryjne, które
oferowane są dla danej serii samochodów. Z
tego powodu opisane zostały również te wer‐
sje wyposażenia, które ze względu na wybrane
wyposażenie specjalne lub wariant krajowy
mogą być niedostępne dla danego modelu.
Dotyczy to również funkcji i systemów związa‐
nych z bezpieczeństwem. Przy korzystaniu z
odpowiednich funkcji i systemów należy za‐
wsze przestrzegać przepisów obowiązujących
w danym kraju.
Zasada działania
iDrive łączy w sobie funkcje wielu przełączni‐
ków. Funkcje te mogą być dzięki temu obsługi‐
wane z jednego miejsca.
OSTRZEŻENIE
Obsługa zintegrowanych systemów in‐
formacyjnych i urządzeń komunikacyjnych
podczas jazdy może rozpraszać uwagę kie‐
rowcy. Można utracić panowanie nad samo‐
chodem. Istnieje niebezpieczeństwo wypadku.
Systemy lub urządzenia wolno obsługiwać
tylko wówczas, gdy pozwala na to sytuacja
drogowa. W razie potrzeby zatrzymać się i roz‐
począć obsługę systemów lub urządzeń, gdy
samochód już stoi.◀Przegląd elementów obsługi
Elementy obsługi1Monitor centralny2Kontroler z przyciskami i, w zależności od
wyposażenia, z touchpadem
Monitor centralny
Wskazówki
▷W razie konieczności oczyszczenia moni‐
tora kontrolnego przestrzegać wskazówek
dot. pielęgnacji.▷Nie należy kłaść żadnych przedmiotów
w pobliżu monitora centralnego, inaczej
może dojść do jego uszkodzenia.▷W przypadku oddziaływania wysokich tem‐
peratur na monitor centralny, np. wskutek
silnego nasłonecznienia, może dojść do
zmniejszenia jasności monitora lub do jego
całkowitego wyłączenia. W przypadku
zmniejszenia temperatury, np. wskutek za‐
cienienia lub uruchomienia klimatyzacji,
przywracane jest normalne działanie moni‐
tora.
Włączanie
1.Włączyć zapłon.2.Nacisnąć na kontroler.Seite 16PrzeglądiDrive16
Online Edition for Part no. 01 40 2 963 978 - VI/15

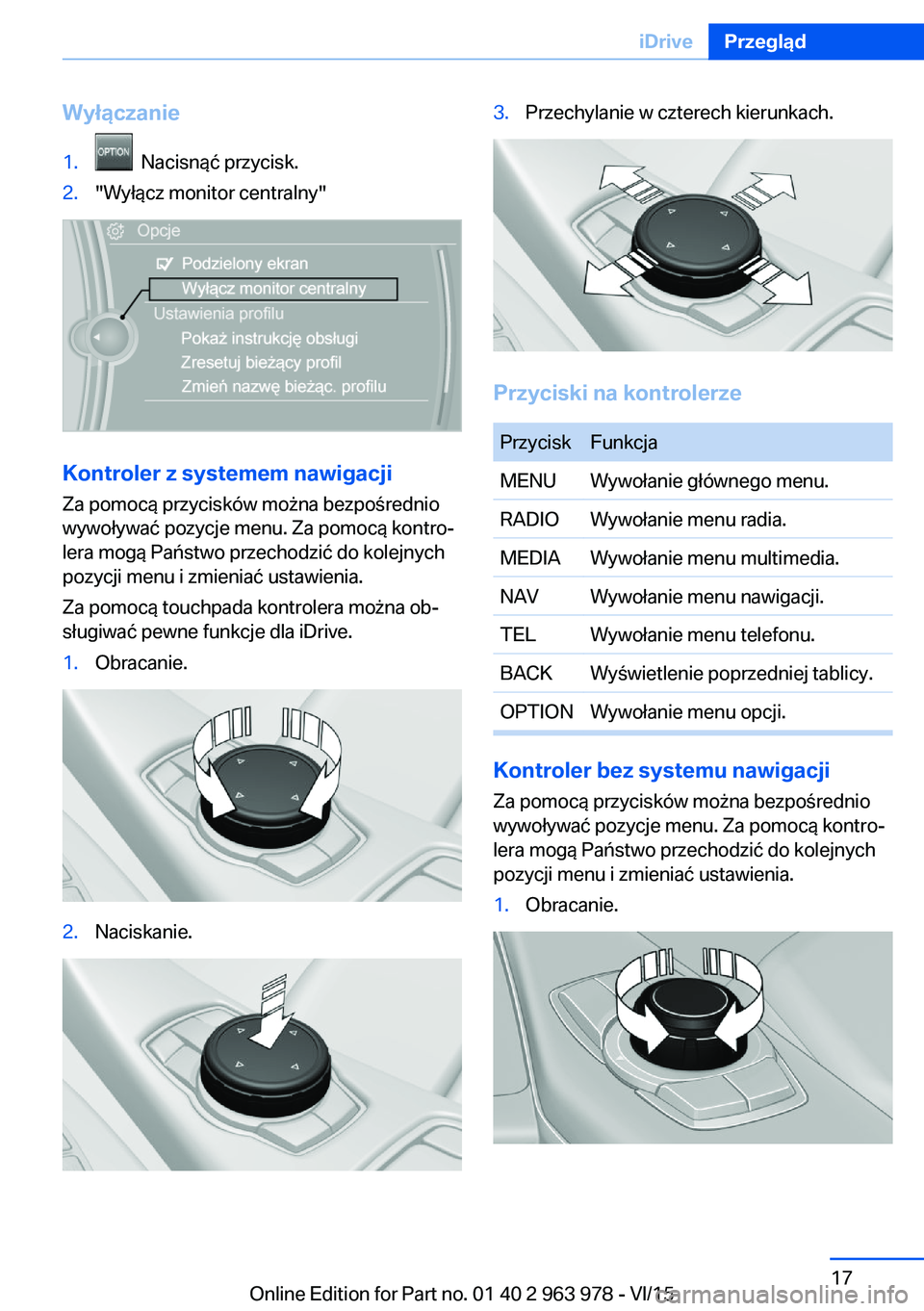

Page 17 of 278
Wyłączanie1. Nacisnąć przycisk.2."Wyłącz monitor centralny"
Kontroler z systemem nawigacjiZa pomocą przycisków można bezpośrednio
wywoływać pozycje menu. Za pomocą kontro‐
lera mogą Państwo przechodzić do kolejnych
pozycji menu i zmieniać ustawienia.
Za pomocą touchpada kontrolera można ob‐
sługiwać pewne funkcje dla iDrive.
1.Obracanie.2.Naciskanie.3.Przechylanie w czterech kierunkach.
Przyciski na kontrolerze
PrzyciskFunkcjaMENUWywołanie głównego menu.RADIOWywołanie menu radia.MEDIAWywołanie menu multimedia.NAVWywołanie menu nawigacji.TELWywołanie menu telefonu.BACKWyświetlenie poprzedniej tablicy.OPTIONWywołanie menu opcji.
Kontroler bez systemu nawigacji
Za pomocą przycisków można bezpośredniowywoływać pozycje menu. Za pomocą kontro‐
lera mogą Państwo przechodzić do kolejnych pozycji menu i zmieniać ustawienia.
1.Obracanie.Seite 17iDrivePrzegląd17
Online Edition for Part no. 01 40 2 963 978 - VI/15

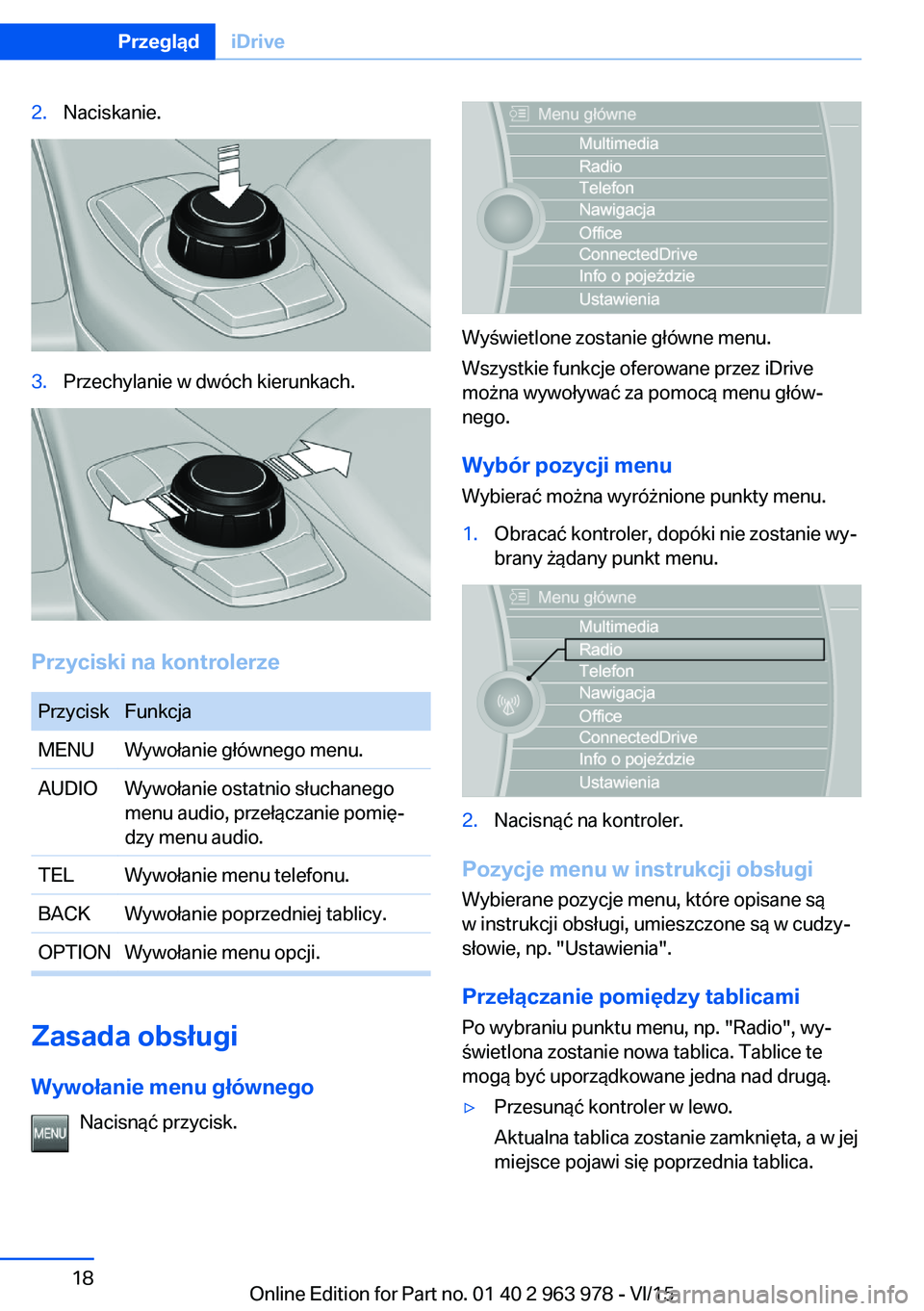

Page 18 of 278
2.Naciskanie.3.Przechylanie w dwóch kierunkach.
Przyciski na kontrolerze
PrzyciskFunkcjaMENUWywołanie głównego menu.AUDIOWywołanie ostatnio słuchanego
menu audio, przełączanie pomię‐
dzy menu audio.TELWywołanie menu telefonu.BACKWywołanie poprzedniej tablicy.OPTIONWywołanie menu opcji.
Zasada obsługi
Wywołanie menu głównego Nacisnąć przycisk.
Wyświetlone zostanie główne menu.
Wszystkie funkcje oferowane przez iDrive
można wywoływać za pomocą menu głów‐
nego.
Wybór pozycji menu Wybierać można wyróżnione punkty menu.
1.Obracać kontroler, dopóki nie zostanie wy‐
brany żądany punkt menu.2.Nacisnąć na kontroler.
Pozycje menu w instrukcji obsługi
Wybierane pozycje menu, które opisane są
w instrukcji obsługi, umieszczone są w cudzy‐
słowie, np. "Ustawienia".
Przełączanie pomiędzy tablicami
Po wybraniu punktu menu, np. "Radio", wy‐
świetlona zostanie nowa tablica. Tablice te
mogą być uporządkowane jedna nad drugą.
▷Przesunąć kontroler w lewo.
Aktualna tablica zostanie zamknięta, a w jej
miejsce pojawi się poprzednia tablica.Seite 18PrzeglądiDrive18
Online Edition for Part no. 01 40 2 963 978 - VI/15

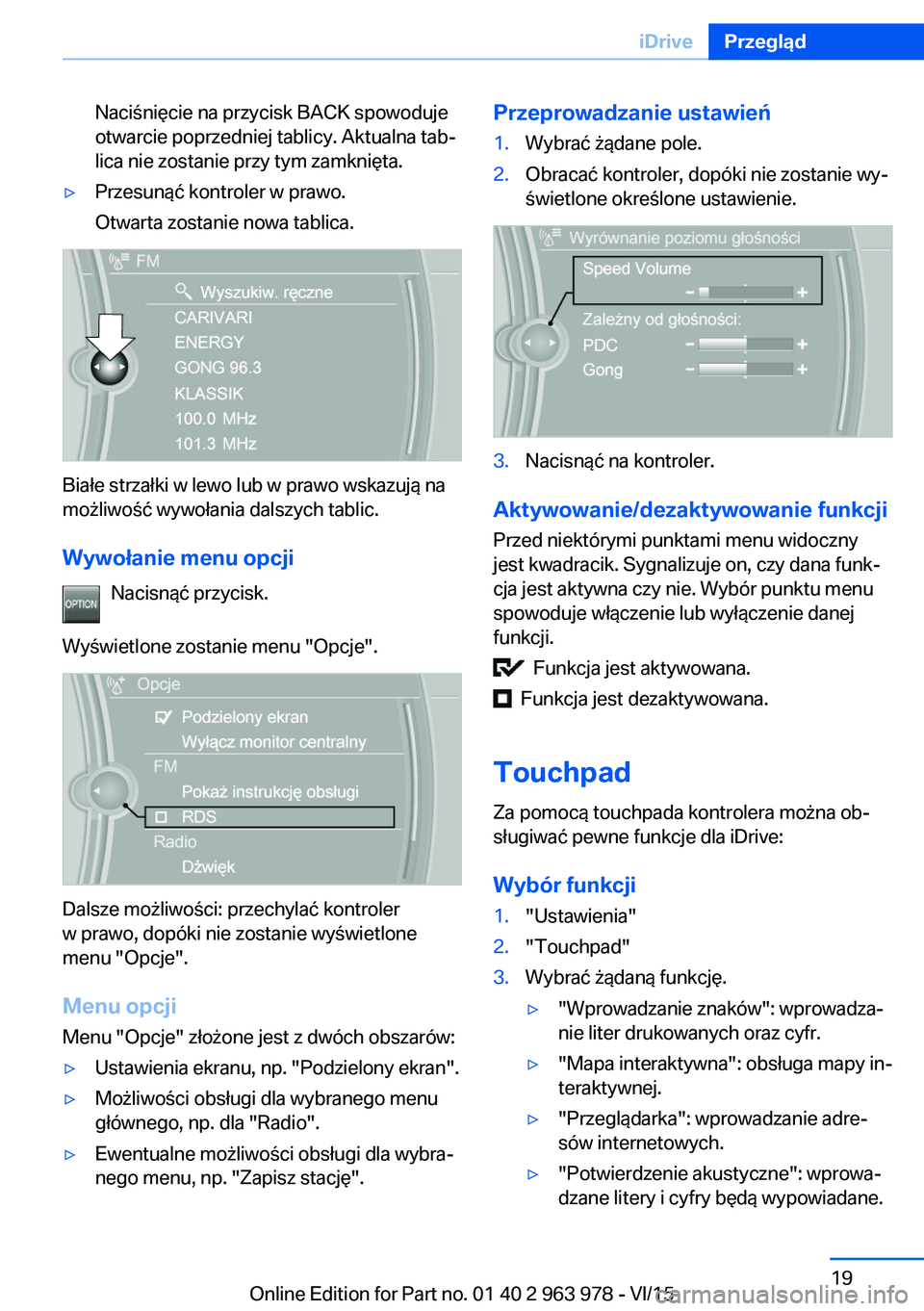

Page 19 of 278
Naciśnięcie na przycisk BACK spowoduje
otwarcie poprzedniej tablicy. Aktualna tab‐
lica nie zostanie przy tym zamknięta.▷Przesunąć kontroler w prawo.
Otwarta zostanie nowa tablica.
Białe strzałki w lewo lub w prawo wskazują na
możliwość wywołania dalszych tablic.
Wywołanie menu opcji Nacisnąć przycisk.
Wyświetlone zostanie menu "Opcje".
Dalsze możliwości: przechylać kontroler
w prawo, dopóki nie zostanie wyświetlone
menu "Opcje".
Menu opcji Menu "Opcje" złożone jest z dwóch obszarów:
▷Ustawienia ekranu, np. "Podzielony ekran".▷Możliwości obsługi dla wybranego menu
głównego, np. dla "Radio".▷Ewentualne możliwości obsługi dla wybra‐
nego menu, np. "Zapisz stację".Przeprowadzanie ustawień1.Wybrać żądane pole.2.Obracać kontroler, dopóki nie zostanie wy‐
świetlone określone ustawienie.3.Nacisnąć na kontroler.
Aktywowanie/dezaktywowanie funkcji
Przed niektórymi punktami menu widoczny
jest kwadracik. Sygnalizuje on, czy dana funk‐
cja jest aktywna czy nie. Wybór punktu menu
spowoduje włączenie lub wyłączenie danej
funkcji.
Funkcja jest aktywowana.
Funkcja jest dezaktywowana.
Touchpad Za pomocą touchpada kontrolera można ob‐
sługiwać pewne funkcje dla iDrive:
Wybór funkcji
1."Ustawienia"2."Touchpad"3.Wybrać żądaną funkcję.▷"Wprowadzanie znaków": wprowadza‐
nie liter drukowanych oraz cyfr.▷"Mapa interaktywna": obsługa mapy in‐
teraktywnej.▷"Przeglądarka": wprowadzanie adre‐
sów internetowych.▷"Potwierdzenie akustyczne": wprowa‐
dzane litery i cyfry będą wypowiadane.Seite 19iDrivePrzegląd19
Online Edition for Part no. 01 40 2 963 978 - VI/15

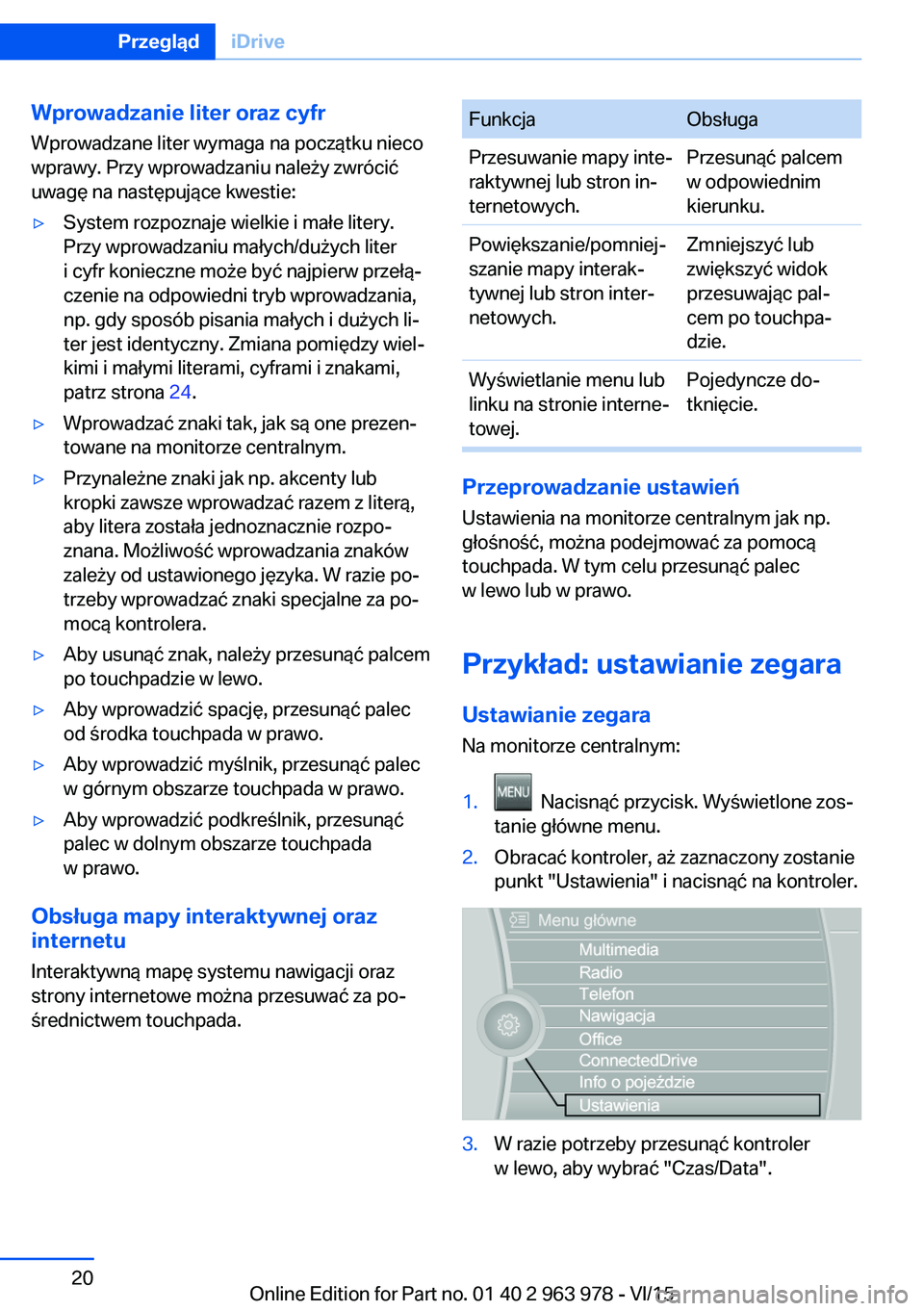

Page 20 of 278
Wprowadzanie liter oraz cyfrWprowadzane liter wymaga na początku nieco
wprawy. Przy wprowadzaniu należy zwrócić
uwagę na następujące kwestie:▷System rozpoznaje wielkie i małe litery.
Przy wprowadzaniu małych/dużych liter
i cyfr konieczne może być najpierw przełą‐
czenie na odpowiedni tryb wprowadzania,
np. gdy sposób pisania małych i dużych li‐
ter jest identyczny. Zmiana pomiędzy wiel‐
kimi i małymi literami, cyframi i znakami,
patrz strona 24.▷Wprowadzać znaki tak, jak są one prezen‐
towane na monitorze centralnym.▷Przynależne znaki jak np. akcenty lub
kropki zawsze wprowadzać razem z literą,
aby litera została jednoznacznie rozpo‐
znana. Możliwość wprowadzania znaków
zależy od ustawionego języka. W razie po‐
trzeby wprowadzać znaki specjalne za po‐
mocą kontrolera.▷Aby usunąć znak, należy przesunąć palcem
po touchpadzie w lewo.▷Aby wprowadzić spację, przesunąć palec
od środka touchpada w prawo.▷Aby wprowadzić myślnik, przesunąć palec
w górnym obszarze touchpada w prawo.▷Aby wprowadzić podkreślnik, przesunąć
palec w dolnym obszarze touchpada
w prawo.
Obsługa mapy interaktywnej oraz
internetu
Interaktywną mapę systemu nawigacji oraz
strony internetowe można przesuwać za po‐
średnictwem touchpada.
FunkcjaObsługaPrzesuwanie mapy inte‐
raktywnej lub stron in‐
ternetowych.Przesunąć palcem
w odpowiednim
kierunku.Powiększanie/pomniej‐
szanie mapy interak‐
tywnej lub stron inter‐
netowych.Zmniejszyć lub
zwiększyć widok
przesuwając pal‐
cem po touchpa‐
dzie.Wyświetlanie menu lub
linku na stronie interne‐
towej.Pojedyncze do‐
tknięcie.
Przeprowadzanie ustawień
Ustawienia na monitorze centralnym jak np.
głośność, można podejmować za pomocą
touchpada. W tym celu przesunąć palec
w lewo lub w prawo.
Przykład: ustawianie zegara Ustawianie zegara
Na monitorze centralnym:
1. Nacisnąć przycisk. Wyświetlone zos‐
tanie główne menu.2.Obracać kontroler, aż zaznaczony zostanie
punkt "Ustawienia" i nacisnąć na kontroler.3.W razie potrzeby przesunąć kontroler
w lewo, aby wybrać "Czas/Data".Seite 20PrzeglądiDrive20
