Översikt
Knapp i bilen
Intelligent Safety-knapp
Radarsensor En radarsensor i stötfångaren registrerar fram‐
förvarande fordon.
Håll radarsensorn ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Frånkoppling Tryck på knappen: Systemet stängs
av. Lysdioden slocknar.
Tryck på knappen igen: Systemet sätts på.
Lysdioden lyser.
Ställa in varningstidpunkten
Varningstidpunkten kan ställas in via iDrive.1."Inställningar"2."Kollisionsvarningssyst."3.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Den valda tidpunkten sparas för den profil som
används just nu.
Varning med inbromsningsfunktion
Indikering
Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.
SymbolÅtgärdSymbolen lyser röd: Förvarning.
Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Akut varning med bromsfunktion En akutvarning visas vid omedelbar risk för kol‐
lision om fordonet närmar sig ett annat objekt
med relativt stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. auto‐
matisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Seite 111SäkerhetInstrument111
Online Edition for Part no. 01 40 2 963 963 - VI/15

BromsingreppIdentifieringen av föremål kan vara begränsadp.g.a. tekniska systembegränsningar, t.ex. fot‐
gängare eller stillastående föremål. Var upp‐
märksam på avkänningsområdets gränser och
funktionsbegränsningarna.
Varningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett automatiskt bromsingrepp vid kollisions‐
risk. Bilen kan bromsas till stillastående.
Manuell växellåda: Vid ett bromsingrepp till
stillstånd kan motorn stängas av.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Upp till ca 210 km/h sker bromsingreppet i
form av ett litet inbromsningsryck. Ingen auto‐
matisk fördröjning äger rum.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Systemets begränsningar
Räckvidd
Systemets registreringsförmåga är begränsad.
Därför kan det hända att systemreaktionerna
kommer sent eller uteblir helt.
Det är t ex möjligt att följande situationer inte
identifieras:▷Långsamt fordon när du närmar dig i hög
hastighet.▷Fordon som plötsligt byter fil eller bromsar
kraftigt genom att körpedalen släpps.▷Fordon med ovanlig baksida.▷Framförvarande motorcyklar.▷Fotgängare.▷Stillastående objekt.Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid begränsning eller avaktivering av kör‐
stabilitetssystem, t.ex. DSC OFF.▷Om radarsensorn är smutsig eller över‐
täckt.
Varningarnas känslighet
Ju känsligare varningarna ställs in, t.ex. var‐
ningstidpunkten, desto fler varningar kommer
att visas. Det innebär också att det kan visas
falska varningar.
Personvarning med City
inbromsningssituation
PrincipSystemet kan hjälpa att undvika olyckor med
fotgängare.
Systemet varnar i stadskörnings-hastighetsin‐
tervallet för potentiell kollisionsrisk och inne‐
håller dessutom bromsfunktion.
Systemet styrs via kameran vid innerbackspe‐
geln.
Allmänt
Vid tillräckligt ljus varnar systemet från ca
10 km/h till ca 60 km/h för eventuell kollisions‐
risk med fotgängare och stöder genom brom‐
singrepp strax innan en kollision.
Systemet varnar då för personer, om de befin‐
ner sig inom systemets räckvidd.
Seite 112InstrumentSäkerhet112
Online Edition for Part no. 01 40 2 963 963 - VI/15

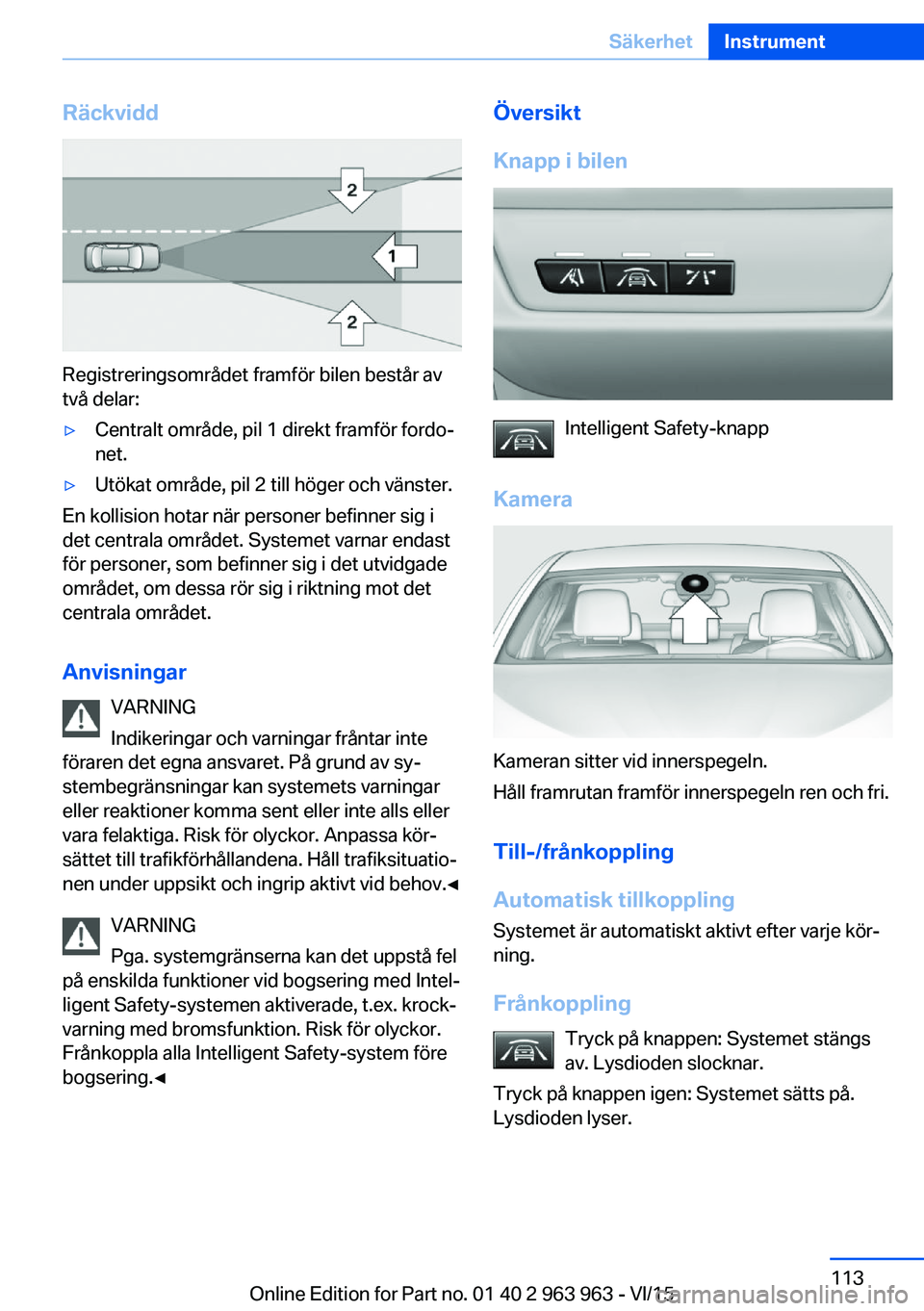

Räckvidd
Registreringsområdet framför bilen består av
två delar:
▷Centralt område, pil 1 direkt framför fordo‐
net.▷Utökat område, pil 2 till höger och vänster.
En kollision hotar när personer befinner sig i
det centrala området. Systemet varnar endast
för personer, som befinner sig i det utvidgade
området, om dessa rör sig i riktning mot det
centrala området.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐ sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Frånkoppling Tryck på knappen: Systemet stängs
av. Lysdioden slocknar.
Tryck på knappen igen: Systemet sätts på.
Lysdioden lyser.
Seite 113SäkerhetInstrument113
Online Edition for Part no. 01 40 2 963 963 - VI/15

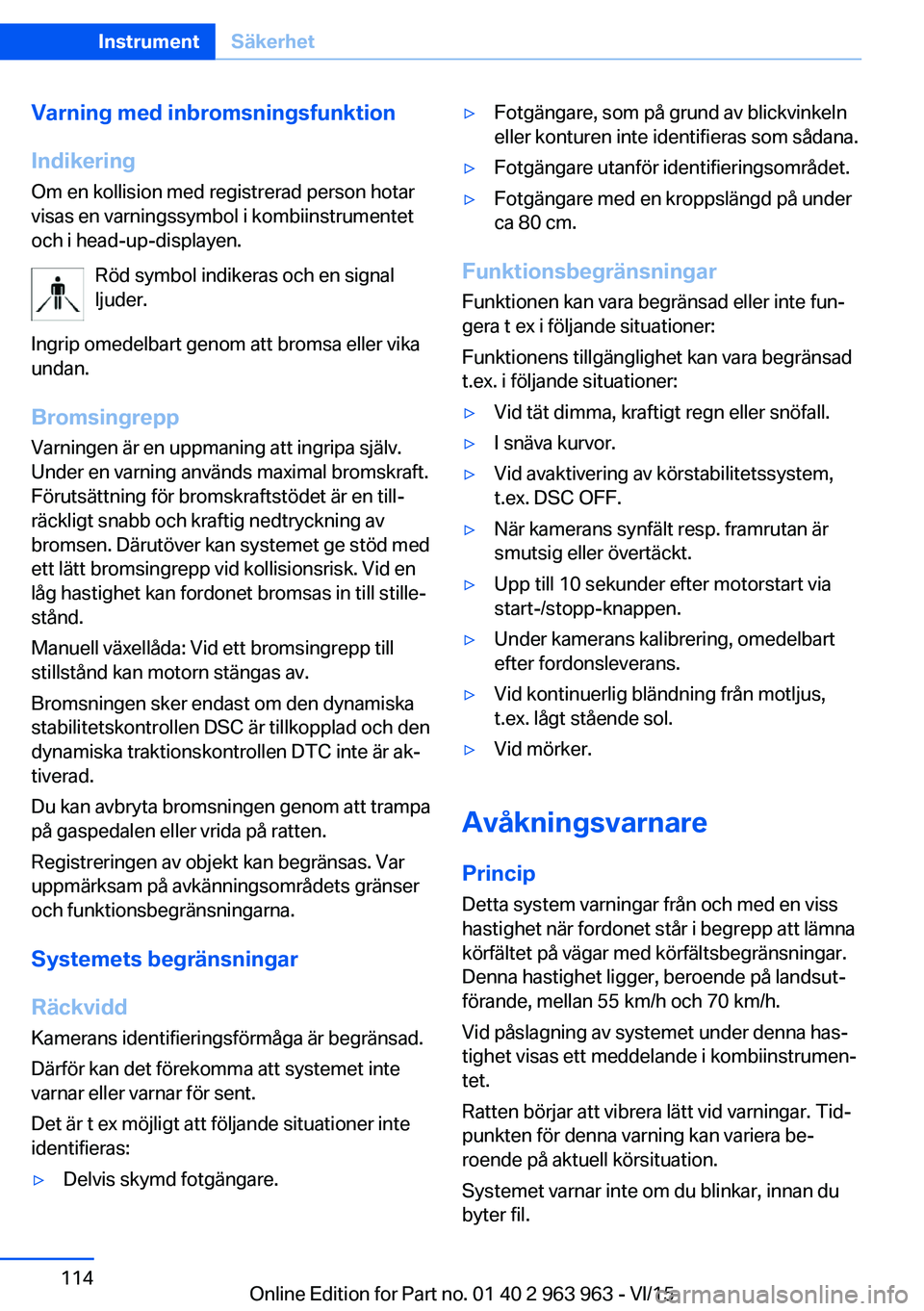

Varning med inbromsningsfunktion
Indikering
Om en kollision med registrerad person hotar
visas en varningssymbol i kombiinstrumentet och i head-up-displayen.
Röd symbol indikeras och en signalljuder.
Ingrip omedelbart genom att bromsa eller vika undan.
BromsingreppVarningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett lätt bromsingrepp vid kollisionsrisk. Vid en
låg hastighet kan fordonet bromsas in till stille‐
stånd.
Manuell växellåda: Vid ett bromsingrepp till
stillstånd kan motorn stängas av.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad och den
dynamiska traktionskontrollen DTC inte är ak‐
tiverad.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Räckvidd Kamerans identifieringsförmåga är begränsad.
Därför kan det förekomma att systemet inte
varnar eller varnar för sent.
Det är t ex möjligt att följande situationer inte
identifieras:▷Delvis skymd fotgängare.▷Fotgängare, som på grund av blickvinkeln
eller konturen inte identifieras som sådana.▷Fotgängare utanför identifieringsområdet.▷Fotgängare med en kroppslängd på under
ca 80 cm.
Funktionsbegränsningar
Funktionen kan vara begränsad eller inte fun‐
gera t ex i följande situationer:
Funktionens tillgänglighet kan vara begränsad
t.ex. i följande situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid avaktivering av körstabilitetssystem,
t.ex. DSC OFF.▷När kamerans synfält resp. framrutan är
smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.▷Vid mörker.
Avåkningsvarnare
Princip Detta system varningar från och med en viss
hastighet när fordonet står i begrepp att lämna
körfältet på vägar med körfältsbegränsningar.
Denna hastighet ligger, beroende på landsut‐
förande, mellan 55 km/h och 70 km/h.
Vid påslagning av systemet under denna has‐
tighet visas ett meddelande i kombiinstrumen‐
tet.
Ratten börjar att vibrera lätt vid varningar. Tid‐
punkten för denna varning kan variera be‐
roende på aktuell körsituation.
Systemet varnar inte om du blinkar, innan du
byter fil.
Seite 114InstrumentSäkerhet114
Online Edition for Part no. 01 40 2 963 963 - VI/15

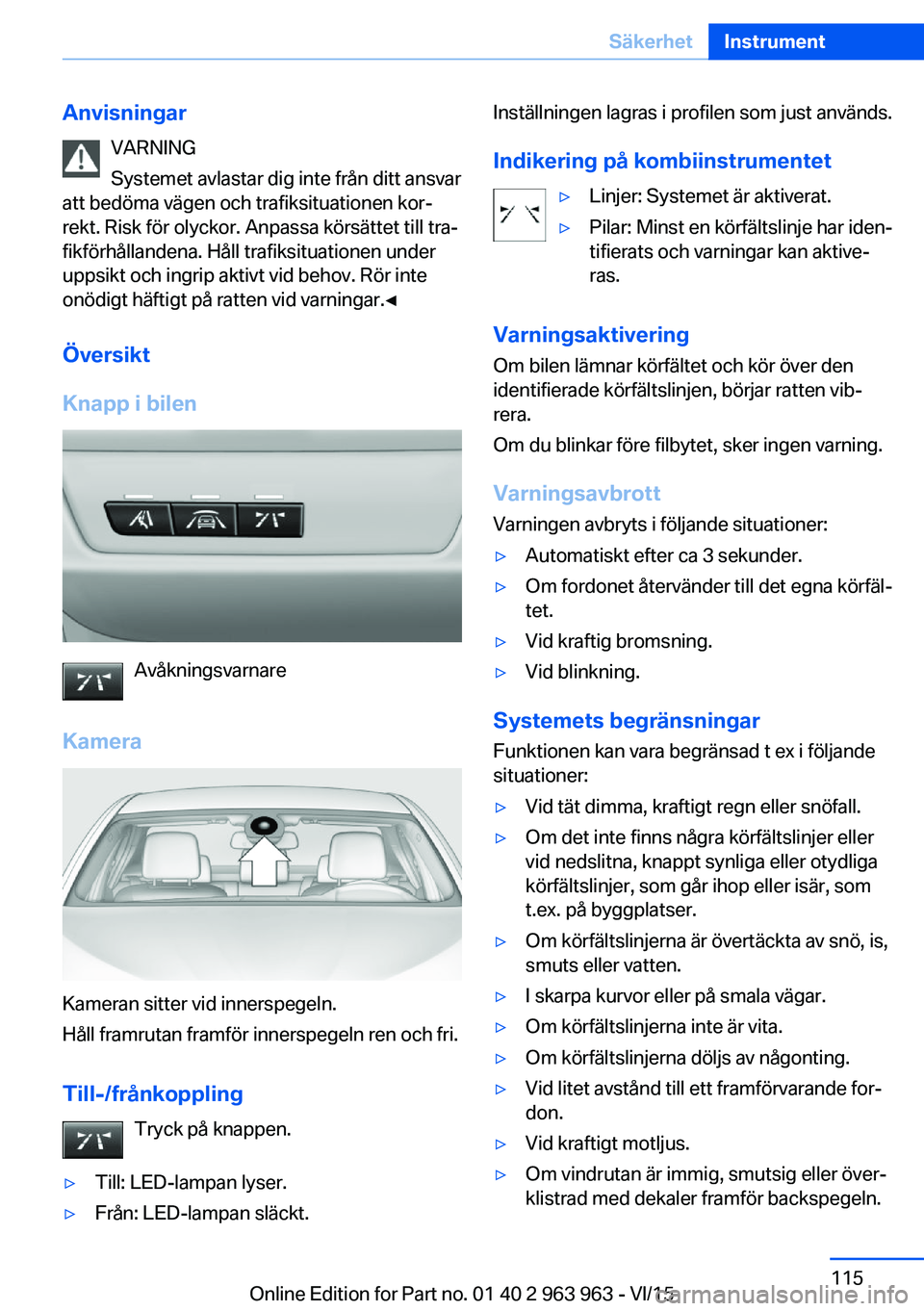

AnvisningarVARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma vägen och trafiksituationen kor‐
rekt. Risk för olyckor. Anpassa körsättet till tra‐
fikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov. Rör inte
onödigt häftigt på ratten vid varningar.◀
Översikt
Knapp i bilen
Avåkningsvarnare
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.Inställningen lagras i profilen som just används.
Indikering på kombiinstrumentet▷Linjer: Systemet är aktiverat.▷Pilar: Minst en körfältslinje har iden‐
tifierats och varningar kan aktive‐
ras.
Varningsaktivering
Om bilen lämnar körfältet och kör över den
identifierade körfältslinjen, börjar ratten vib‐
rera.
Om du blinkar före filbytet, sker ingen varning.
Varningsavbrott Varningen avbryts i följande situationer:
▷Automatiskt efter ca 3 sekunder.▷Om fordonet återvänder till det egna körfäl‐
tet.▷Vid kraftig bromsning.▷Vid blinkning.
Systemets begränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷Om det inte finns några körfältslinjer eller
vid nedslitna, knappt synliga eller otydliga
körfältslinjer, som går ihop eller isär, som
t.ex. på byggplatser.▷Om körfältslinjerna är övertäckta av snö, is,
smuts eller vatten.▷I skarpa kurvor eller på smala vägar.▷Om körfältslinjerna inte är vita.▷Om körfältslinjerna döljs av någonting.▷Vid litet avstånd till ett framförvarande for‐
don.▷Vid kraftigt motljus.▷Om vindrutan är immig, smutsig eller över‐
klistrad med dekaler framför backspegeln.Seite 115SäkerhetInstrument115
Online Edition for Part no. 01 40 2 963 963 - VI/15

▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.
Filbytesvarnare
Princip
Två radarsensorer i den bakre stötfångaren
övervakar utrymmet bakom och bredvid fordo‐
net från ca 20 km/h.
Vid viss utrustning är radarsensorerna aktiva
från ca 50 km/h.
Systemet visar fordon i döda vinkeln, pil 1, eller
fordon som närmar sig bakifrån i filen bredvid,
pil 2.
Lamorna i ytterbackspegelns kåpa tänds dim‐
mat.
När du blinkar för att byta fil varnar systemet i
de ovannämnda situationerna.
Lamporna i ytterbackspegelns kåpa blinkar
och ratten vibrerar.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma siktförhållandena och trafiksitua‐
tionen korrekt. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
Översikt
Knapp i bilen
Filbytesvarnare
Radarsensorer
Radarsensorerna finns i den bakre stötfång‐
aren.
Till-/frånkoppling Tryck på knappen.
▷Till: LED-lampan lyser.▷Från: LED-lampan släckt.
Inställningen lagras i profilen som just används.
Seite 116InstrumentSäkerhet116
Online Edition for Part no. 01 40 2 963 963 - VI/15

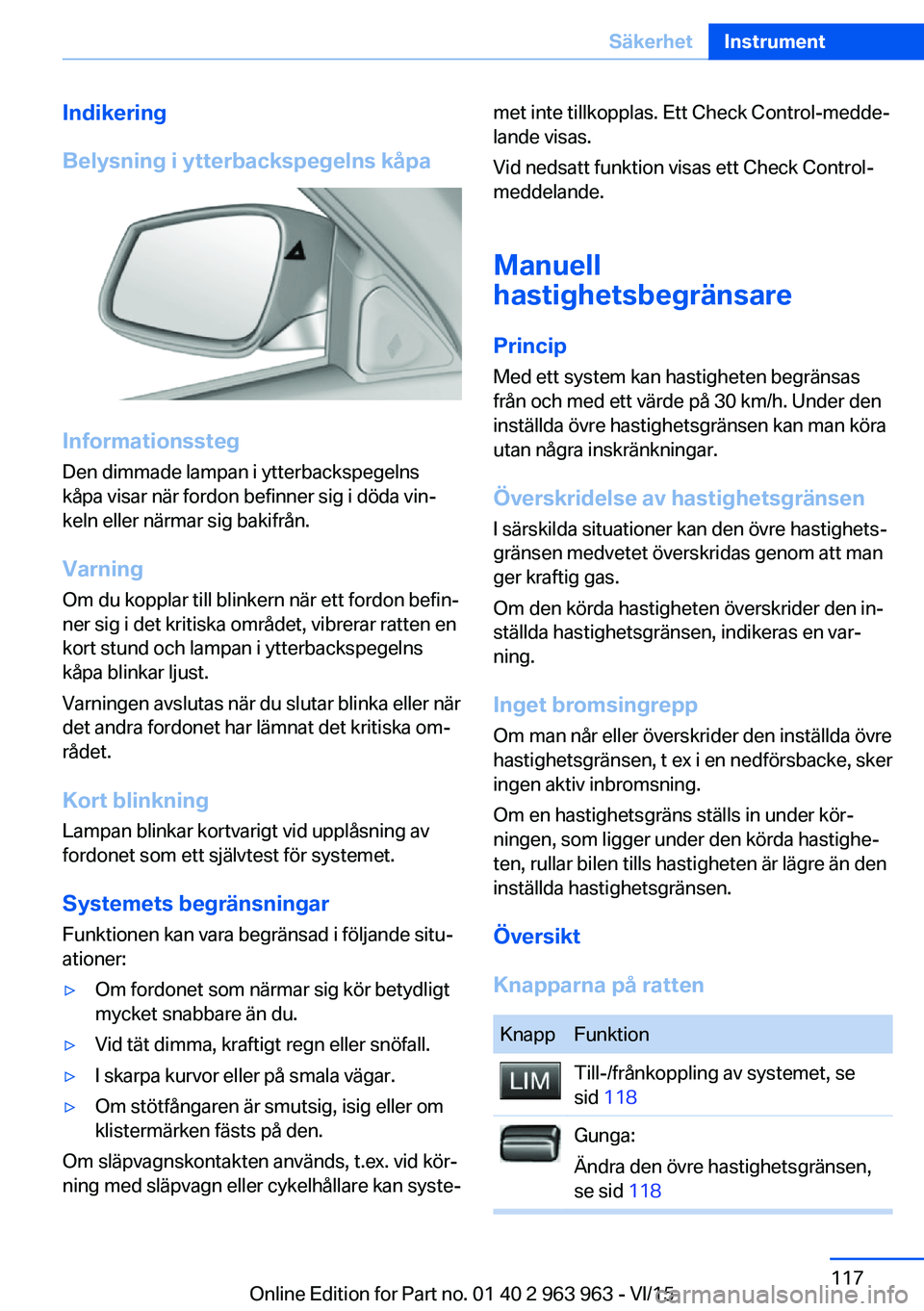

Indikering
Belysning i ytterbackspegelns kåpa
Informationssteg
Den dimmade lampan i ytterbackspegelns
kåpa visar när fordon befinner sig i döda vin‐
keln eller närmar sig bakifrån.
Varning
Om du kopplar till blinkern när ett fordon befin‐
ner sig i det kritiska området, vibrerar ratten en
kort stund och lampan i ytterbackspegelns
kåpa blinkar ljust.
Varningen avslutas när du slutar blinka eller när
det andra fordonet har lämnat det kritiska om‐ rådet.
Kort blinkning
Lampan blinkar kortvarigt vid upplåsning av
fordonet som ett självtest för systemet.
Systemets begränsningar
Funktionen kan vara begränsad i följande situ‐
ationer:
▷Om fordonet som närmar sig kör betydligt
mycket snabbare än du.▷Vid tät dimma, kraftigt regn eller snöfall.▷I skarpa kurvor eller på smala vägar.▷Om stötfångaren är smutsig, isig eller om
klistermärken fästs på den.
Om släpvagnskontakten används, t.ex. vid kör‐
ning med släpvagn eller cykelhållare kan syste‐
met inte tillkopplas. Ett Check Control-medde‐
lande visas.
Vid nedsatt funktion visas ett Check Control-
meddelande.
Manuell
hastighetsbegränsare
Princip Med ett system kan hastigheten begränsas
från och med ett värde på 30 km/h. Under den
inställda övre hastighetsgränsen kan man köra
utan några inskränkningar.
Överskridelse av hastighetsgränsen I särskilda situationer kan den övre hastighets‐
gränsen medvetet överskridas genom att man
ger kraftig gas.
Om den körda hastigheten överskrider den in‐
ställda hastighetsgränsen, indikeras en var‐
ning.
Inget bromsingrepp Om man når eller överskrider den inställda övre
hastighetsgränsen, t ex i en nedförsbacke, sker
ingen aktiv inbromsning.
Om en hastighetsgräns ställs in under kör‐
ningen, som ligger under den körda hastighe‐
ten, rullar bilen tills hastigheten är lägre än den
inställda hastighetsgränsen.
Översikt
Knapparna på rattenKnappFunktionTill-/frånkoppling av systemet, se
sid 118Gunga:
Ändra den övre hastighetsgränsen,
se sid 118Seite 117SäkerhetInstrument117
Online Edition for Part no. 01 40 2 963 963 - VI/15

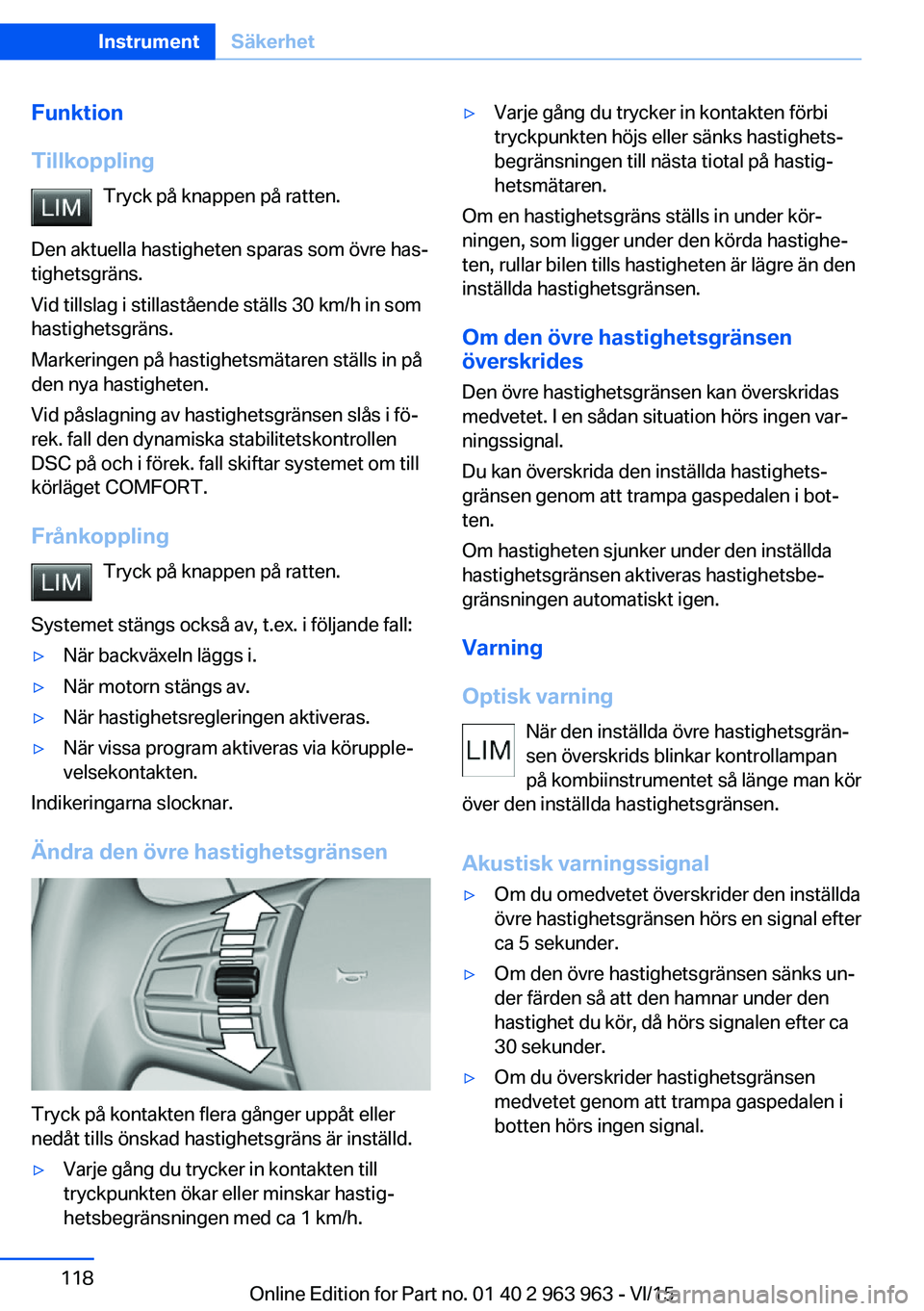

Funktion
Tillkoppling Tryck på knappen på ratten.
Den aktuella hastigheten sparas som övre has‐
tighetsgräns.
Vid tillslag i stillastående ställs 30 km/h in som
hastighetsgräns.
Markeringen på hastighetsmätaren ställs in på
den nya hastigheten.
Vid påslagning av hastighetsgränsen slås i fö‐
rek. fall den dynamiska stabilitetskontrollen
DSC på och i förek. fall skiftar systemet om till
körläget COMFORT.
Frånkoppling Tryck på knappen på ratten.
Systemet stängs också av, t.ex. i följande fall:▷När backväxeln läggs i.▷När motorn stängs av.▷När hastighetsregleringen aktiveras.▷När vissa program aktiveras via körupple‐
velsekontakten.
Indikeringarna slocknar.
Ändra den övre hastighetsgränsen
Tryck på kontakten flera gånger uppåt eller
nedåt tills önskad hastighetsgräns är inställd.
▷Varje gång du trycker in kontakten till
tryckpunkten ökar eller minskar hastig‐
hetsbegränsningen med ca 1 km/h.▷Varje gång du trycker in kontakten förbi
tryckpunkten höjs eller sänks hastighets‐
begränsningen till nästa tiotal på hastig‐
hetsmätaren.
Om en hastighetsgräns ställs in under kör‐
ningen, som ligger under den körda hastighe‐
ten, rullar bilen tills hastigheten är lägre än den
inställda hastighetsgränsen.
Om den övre hastighetsgränsen
överskrides
Den övre hastighetsgränsen kan överskridas
medvetet. I en sådan situation hörs ingen var‐
ningssignal.
Du kan överskrida den inställda hastighets‐
gränsen genom att trampa gaspedalen i bot‐
ten.
Om hastigheten sjunker under den inställda
hastighetsgränsen aktiveras hastighetsbe‐
gränsningen automatiskt igen.
Varning
Optisk varning När den inställda övre hastighetsgrän‐
sen överskrids blinkar kontrollampan
på kombiinstrumentet så länge man kör
över den inställda hastighetsgränsen.
Akustisk varningssignal
▷Om du omedvetet överskrider den inställda
övre hastighetsgränsen hörs en signal efter
ca 5 sekunder.▷Om den övre hastighetsgränsen sänks un‐
der färden så att den hamnar under den
hastighet du kör, då hörs signalen efter ca
30 sekunder.▷Om du överskrider hastighetsgränsen
medvetet genom att trampa gaspedalen i
botten hörs ingen signal.Seite 118InstrumentSäkerhet118
Online Edition for Part no. 01 40 2 963 963 - VI/15

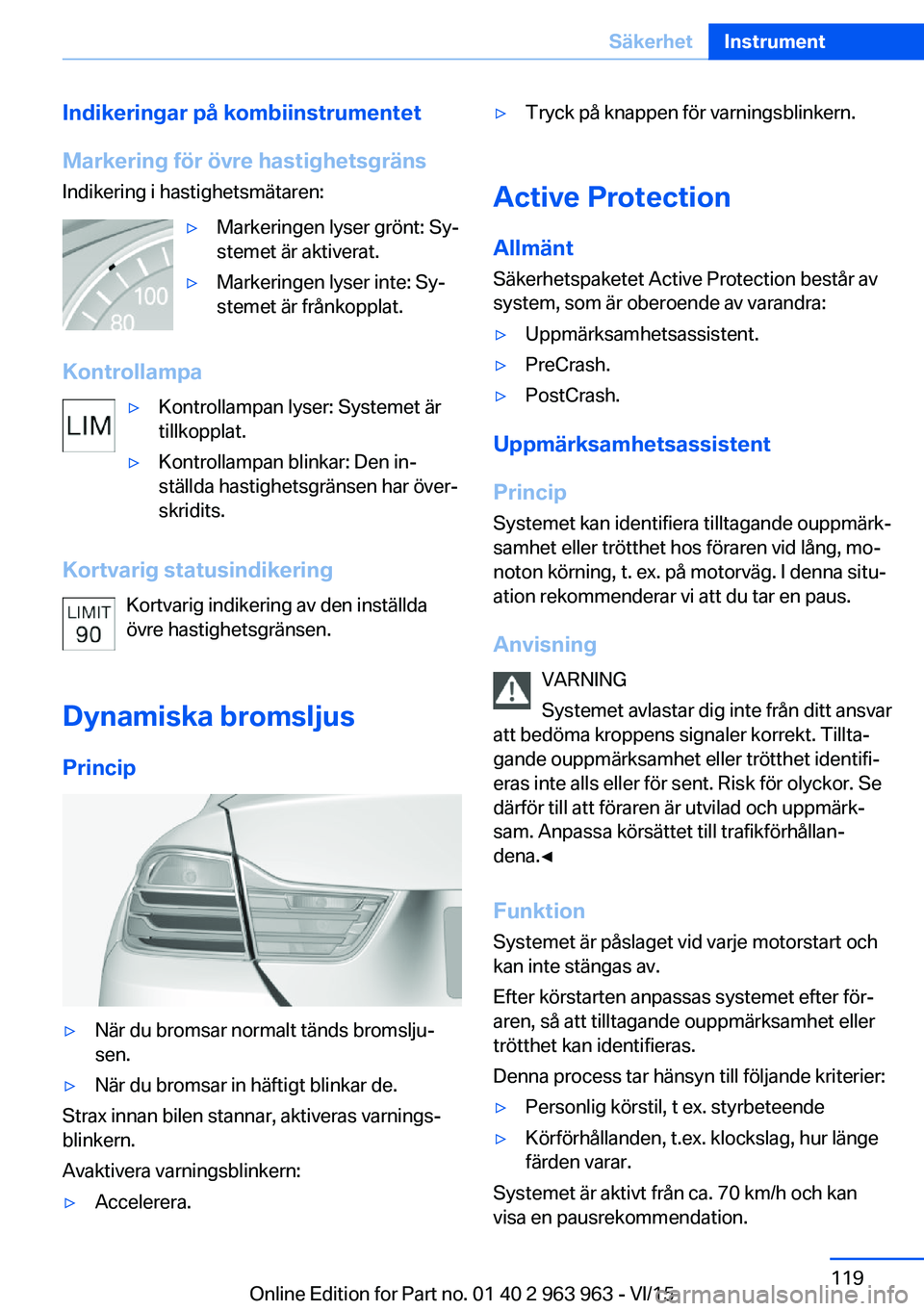

Indikeringar på kombiinstrumentet
Markering för övre hastighetsgräns Indikering i hastighetsmätaren:▷Markeringen lyser grönt: Sy‐
stemet är aktiverat.▷Markeringen lyser inte: Sy‐
stemet är frånkopplat.
Kontrollampa
▷Kontrollampan lyser: Systemet är
tillkopplat.▷Kontrollampan blinkar: Den in‐
ställda hastighetsgränsen har över‐
skridits.
Kortvarig statusindikering
Kortvarig indikering av den inställda
övre hastighetsgränsen.
Dynamiska bromsljus
Princip
▷När du bromsar normalt tänds bromslju‐
sen.▷När du bromsar in häftigt blinkar de.
Strax innan bilen stannar, aktiveras varnings‐
blinkern.
Avaktivera varningsblinkern:
▷Accelerera.▷Tryck på knappen för varningsblinkern.
Active Protection
Allmänt
Säkerhetspaketet Active Protection består av
system, som är oberoende av varandra:
▷Uppmärksamhetsassistent.▷PreCrash.▷PostCrash.
Uppmärksamhetsassistent
Princip Systemet kan identifiera tilltagande ouppmärk‐
samhet eller trötthet hos föraren vid lång, mo‐
noton körning, t. ex. på motorväg. I denna situ‐
ation rekommenderar vi att du tar en paus.
Anvisning VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma kroppens signaler korrekt. Tillta‐
gande ouppmärksamhet eller trötthet identifi‐
eras inte alls eller för sent. Risk för olyckor. Se
därför till att föraren är utvilad och uppmärk‐
sam. Anpassa körsättet till trafikförhållan‐
dena.◀
Funktion Systemet är påslaget vid varje motorstart ochkan inte stängas av.
Efter körstarten anpassas systemet efter för‐
aren, så att tilltagande ouppmärksamhet eller
trötthet kan identifieras.
Denna process tar hänsyn till följande kriterier:
▷Personlig körstil, t ex. styrbeteende▷Körförhållanden, t. ex. klockslag, hur länge
färden varar.
Systemet är aktivt från ca. 70 km/h och kan
visa en pausrekommendation.
Seite 119SäkerhetInstrument119
Online Edition for Part no. 01 40 2 963 963 - VI/15

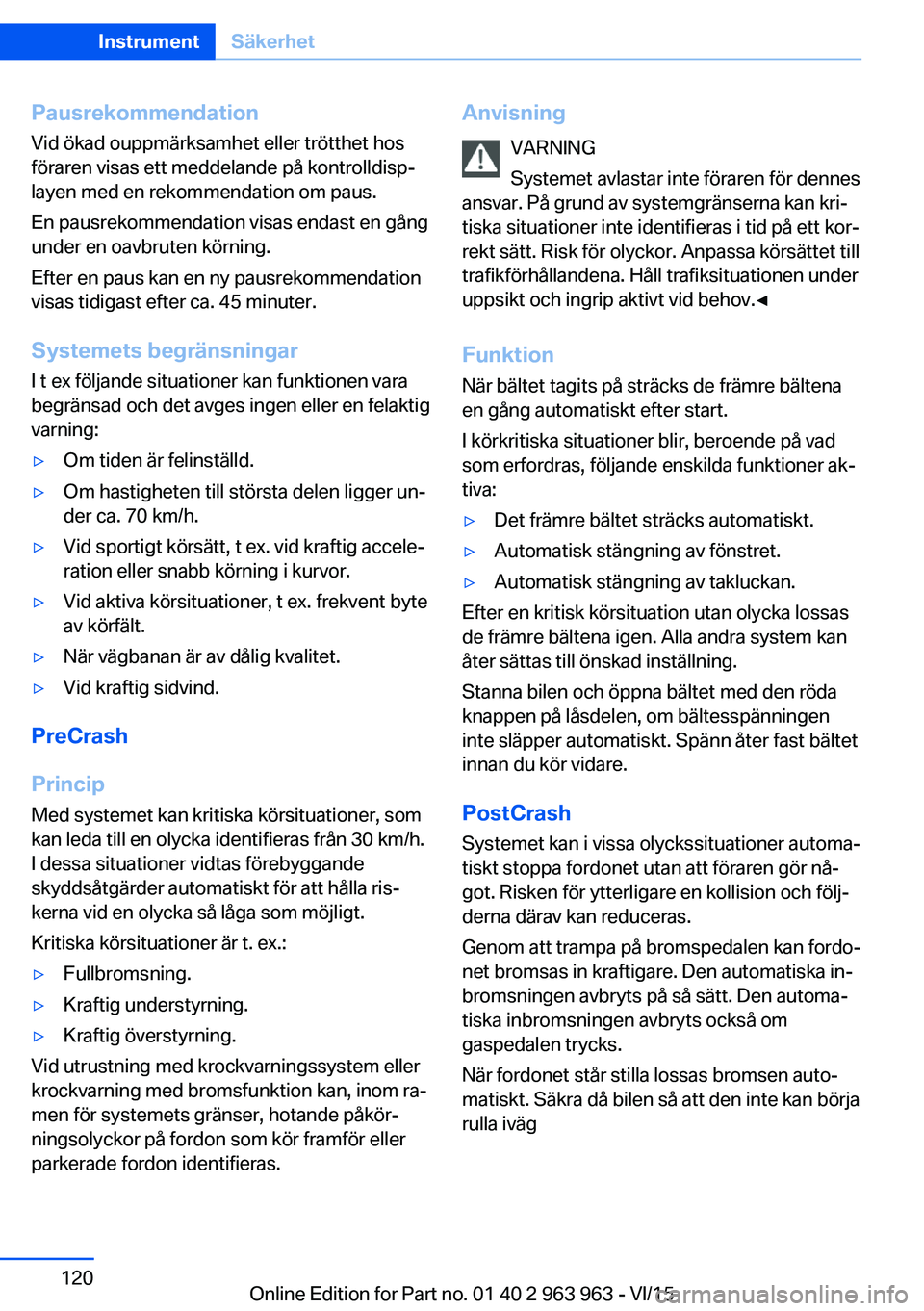

PausrekommendationVid ökad ouppmärksamhet eller trötthet hos
föraren visas ett meddelande på kontrolldisp‐
layen med en rekommendation om paus.
En pausrekommendation visas endast en gång
under en oavbruten körning.
Efter en paus kan en ny pausrekommendation
visas tidigast efter ca. 45 minuter.
Systemets begränsningar
I t ex följande situationer kan funktionen vara
begränsad och det avges ingen eller en felaktig
varning:▷Om tiden är felinställd.▷Om hastigheten till största delen ligger un‐
der ca. 70 km/h.▷Vid sportigt körsätt, t ex. vid kraftig accele‐
ration eller snabb körning i kurvor.▷Vid aktiva körsituationer, t ex. frekvent byte
av körfält.▷När vägbanan är av dålig kvalitet.▷Vid kraftig sidvind.
PreCrash
Princip Med systemet kan kritiska körsituationer, som
kan leda till en olycka identifieras från 30 km/h.
I dessa situationer vidtas förebyggande
skyddsåtgärder automatiskt för att hålla ris‐
kerna vid en olycka så låga som möjligt.
Kritiska körsituationer är t. ex.:
▷Fullbromsning.▷Kraftig understyrning.▷Kraftig överstyrning.
Vid utrustning med krockvarningssystem eller
krockvarning med bromsfunktion kan, inom ra‐
men för systemets gränser, hotande påkör‐
ningsolyckor på fordon som kör framför eller
parkerade fordon identifieras.
Anvisning
VARNING
Systemet avlastar inte föraren för dennes
ansvar. På grund av systemgränserna kan kri‐
tiska situationer inte identifieras i tid på ett kor‐
rekt sätt. Risk för olyckor. Anpassa körsättet till
trafikförhållandena. Håll trafiksituationen under
uppsikt och ingrip aktivt vid behov.◀
FunktionNär bältet tagits på sträcks de främre bältena
en gång automatiskt efter start.
I körkritiska situationer blir, beroende på vad
som erfordras, följande enskilda funktioner ak‐
tiva:▷Det främre bältet sträcks automatiskt.▷Automatisk stängning av fönstret.▷Automatisk stängning av takluckan.
Efter en kritisk körsituation utan olycka lossas
de främre bältena igen. Alla andra system kan
åter sättas till önskad inställning.
Stanna bilen och öppna bältet med den röda
knappen på låsdelen, om bältesspänningen
inte släpper automatiskt. Spänn åter fast bältet
innan du kör vidare.
PostCrash Systemet kan i vissa olyckssituationer automa‐
tiskt stoppa fordonet utan att föraren gör nå‐
got. Risken för ytterligare en kollision och följ‐
derna därav kan reduceras.
Genom att trampa på bromspedalen kan fordo‐
net bromsas in kraftigare. Den automatiska in‐
bromsningen avbryts på så sätt. Den automa‐
tiska inbromsningen avbryts också om
gaspedalen trycks.
När fordonet står stilla lossas bromsen auto‐
matiskt. Säkra då bilen så att den inte kan börja
rulla iväg
Seite 120InstrumentSäkerhet120
Online Edition for Part no. 01 40 2 963 963 - VI/15
