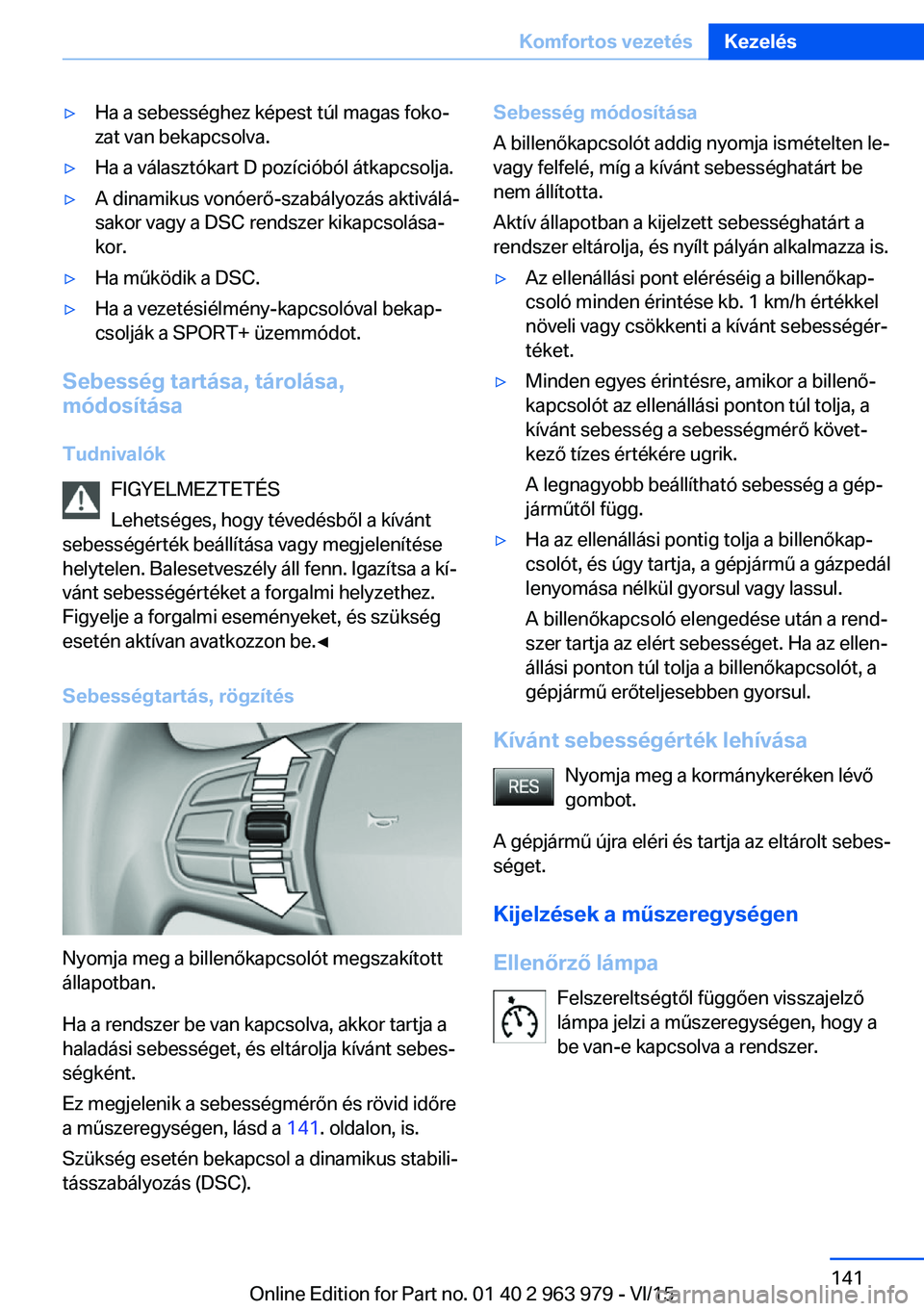

▷Ha a sebességhez képest túl magas foko‐
zat van bekapcsolva.▷Ha a választókart D pozícióból átkapcsolja.▷A dinamikus vonóerő-szabályozás aktiválá‐
sakor vagy a DSC rendszer kikapcsolása‐
kor.▷Ha működik a DSC.▷Ha a vezetésiélmény-kapcsolóval bekap‐
csolják a SPORT+ üzemmódot.
Sebesség tartása, tárolása,
módosítása
Tudnivalók FIGYELMEZTETÉS
Lehetséges, hogy tévedésből a kívánt
sebességérték beállítása vagy megjelenítése
helytelen. Balesetveszély áll fenn. Igazítsa a kí‐
vánt sebességértéket a forgalmi helyzethez.
Figyelje a forgalmi eseményeket, és szükség
esetén aktívan avatkozzon be.◀
Sebességtartás, rögzítés
Nyomja meg a billenőkapcsolót megszakított
állapotban.
Ha a rendszer be van kapcsolva, akkor tartja a
haladási sebességet, és eltárolja kívánt sebes‐
ségként.
Ez megjelenik a sebességmérőn és rövid időre
a műszeregységen, lásd a 141. oldalon, is.
Szükség esetén bekapcsol a dinamikus stabili‐
tásszabályozás (DSC).
Sebesség módosítása
A billenőkapcsolót addig nyomja ismételten le-
vagy felfelé, míg a kívánt sebességhatárt be
nem állította.
Aktív állapotban a kijelzett sebességhatárt a
rendszer eltárolja, és nyílt pályán alkalmazza is.▷Az ellenállási pont eléréséig a billenőkap‐
csoló minden érintése kb. 1 km/h értékkel
növeli vagy csökkenti a kívánt sebességér‐
téket.▷Minden egyes érintésre, amikor a billenő‐
kapcsolót az ellenállási ponton túl tolja, a
kívánt sebesség a sebességmérő követ‐
kező tízes értékére ugrik.
A legnagyobb beállítható sebesség a gép‐
járműtől függ.▷Ha az ellenállási pontig tolja a billenőkap‐
csolót, és úgy tartja, a gépjármű a gázpedál
lenyomása nélkül gyorsul vagy lassul.
A billenőkapcsoló elengedése után a rend‐
szer tartja az elért sebességet. Ha az ellen‐
állási ponton túl tolja a billenőkapcsolót, a
gépjármű erőteljesebben gyorsul.
Kívánt sebességérték lehívása
Nyomja meg a kormánykeréken lévő
gombot.
A gépjármű újra eléri és tartja az eltárolt sebes‐
séget.
Kijelzések a műszeregységen
Ellenőrző lámpa Felszereltségtől függően visszajelző
lámpa jelzi a műszeregységen, hogy a
be van-e kapcsolva a rendszer.
Seite 141Komfortos vezetésKezelés141
Online Edition for Part no. 01 40 2 963 979 - VI/15

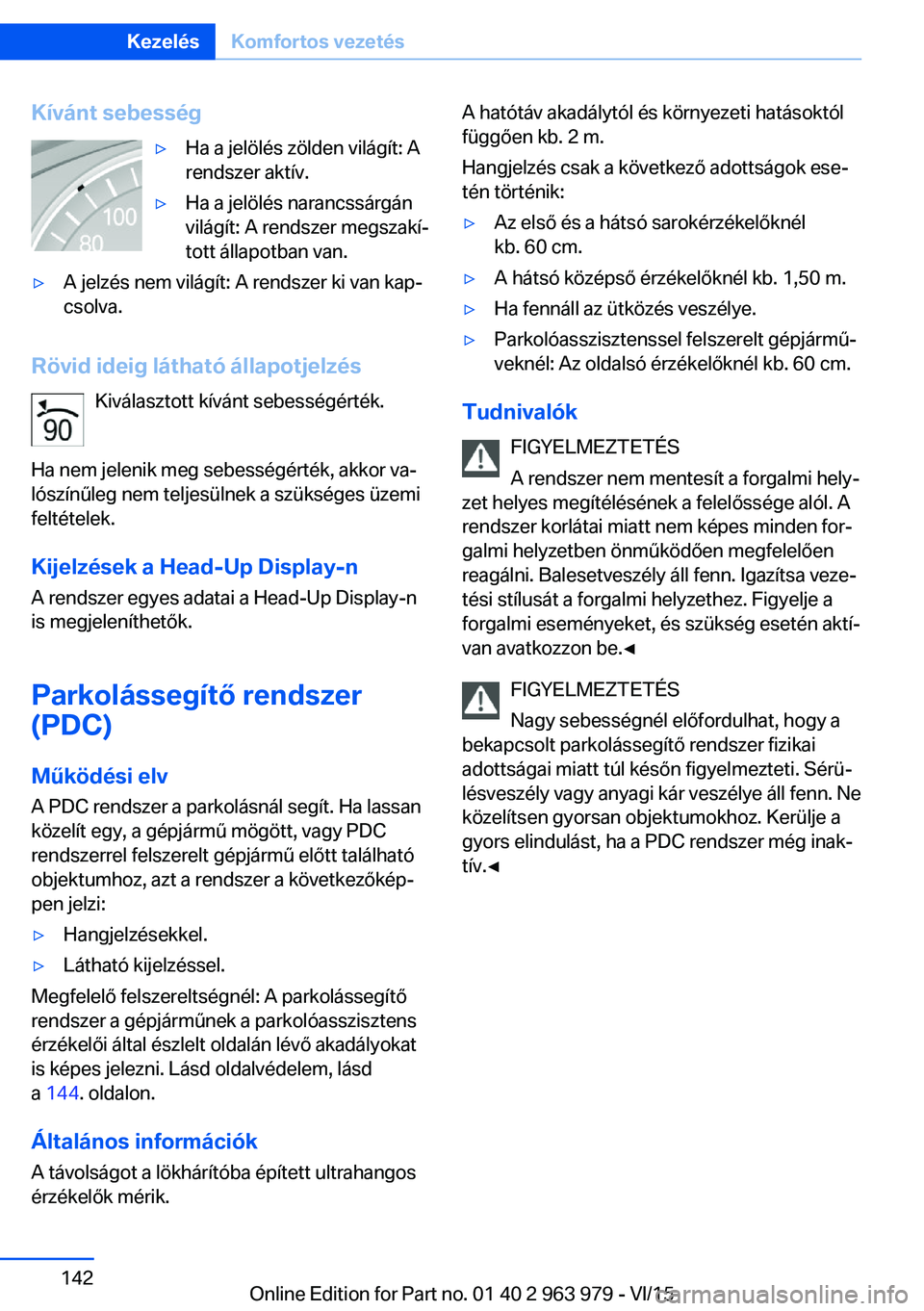

Kívánt sebesség▷Ha a jelölés zölden világít: A
rendszer aktív.▷Ha a jelölés narancssárgán
világít: A rendszer megszakí‐
tott állapotban van.▷A jelzés nem világít: A rendszer ki van kap‐
csolva.
Rövid ideig látható állapotjelzés
Kiválasztott kívánt sebességérték.
Ha nem jelenik meg sebességérték, akkor va‐
lószínűleg nem teljesülnek a szükséges üzemi
feltételek.
Kijelzések a Head-Up Display-n
A rendszer egyes adatai a Head-Up Display-n
is megjeleníthetők.
Parkolássegítő rendszer
(PDC)
Működési elv
A PDC rendszer a parkolásnál segít. Ha lassan
közelít egy, a gépjármű mögött, vagy PDC
rendszerrel felszerelt gépjármű előtt található
objektumhoz, azt a rendszer a következőkép‐
pen jelzi:
▷Hangjelzésekkel.▷Látható kijelzéssel.
Megfelelő felszereltségnél: A parkolássegítő
rendszer a gépjárműnek a parkolóasszisztens
érzékelői által észlelt oldalán lévő akadályokat
is képes jelezni. Lásd oldalvédelem, lásd
a 144 . oldalon.
Általános információk
A távolságot a lökhárítóba épített ultrahangos
érzékelők mérik.
A hatótáv akadálytól és környezeti hatásoktól
függően kb. 2 m.
Hangjelzés csak a következő adottságok ese‐
tén történik:▷Az első és a hátsó sarokérzékelőknél
kb. 60 cm.▷A hátsó középső érzékelőknél kb. 1,50 m.▷Ha fennáll az ütközés veszélye.▷Parkolóasszisztenssel felszerelt gépjármű‐
veknél: Az oldalsó érzékelőknél kb. 60 cm.
Tudnivalók
FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól. A
rendszer korlátai miatt nem képes minden for‐
galmi helyzetben önműködően megfelelően
reagálni. Balesetveszély áll fenn. Igazítsa veze‐
tési stílusát a forgalmi helyzethez. Figyelje a
forgalmi eseményeket, és szükség esetén aktí‐
van avatkozzon be.◀
FIGYELMEZTETÉS
Nagy sebességnél előfordulhat, hogy a
bekapcsolt parkolássegítő rendszer fizikai
adottságai miatt túl későn figyelmezteti. Sérü‐
lésveszély vagy anyagi kár veszélye áll fenn. Ne
közelítsen gyorsan objektumokhoz. Kerülje a
gyors elindulást, ha a PDC rendszer még inak‐
tív.◀
Seite 142KezelésKomfortos vezetés142
Online Edition for Part no. 01 40 2 963 979 - VI/15

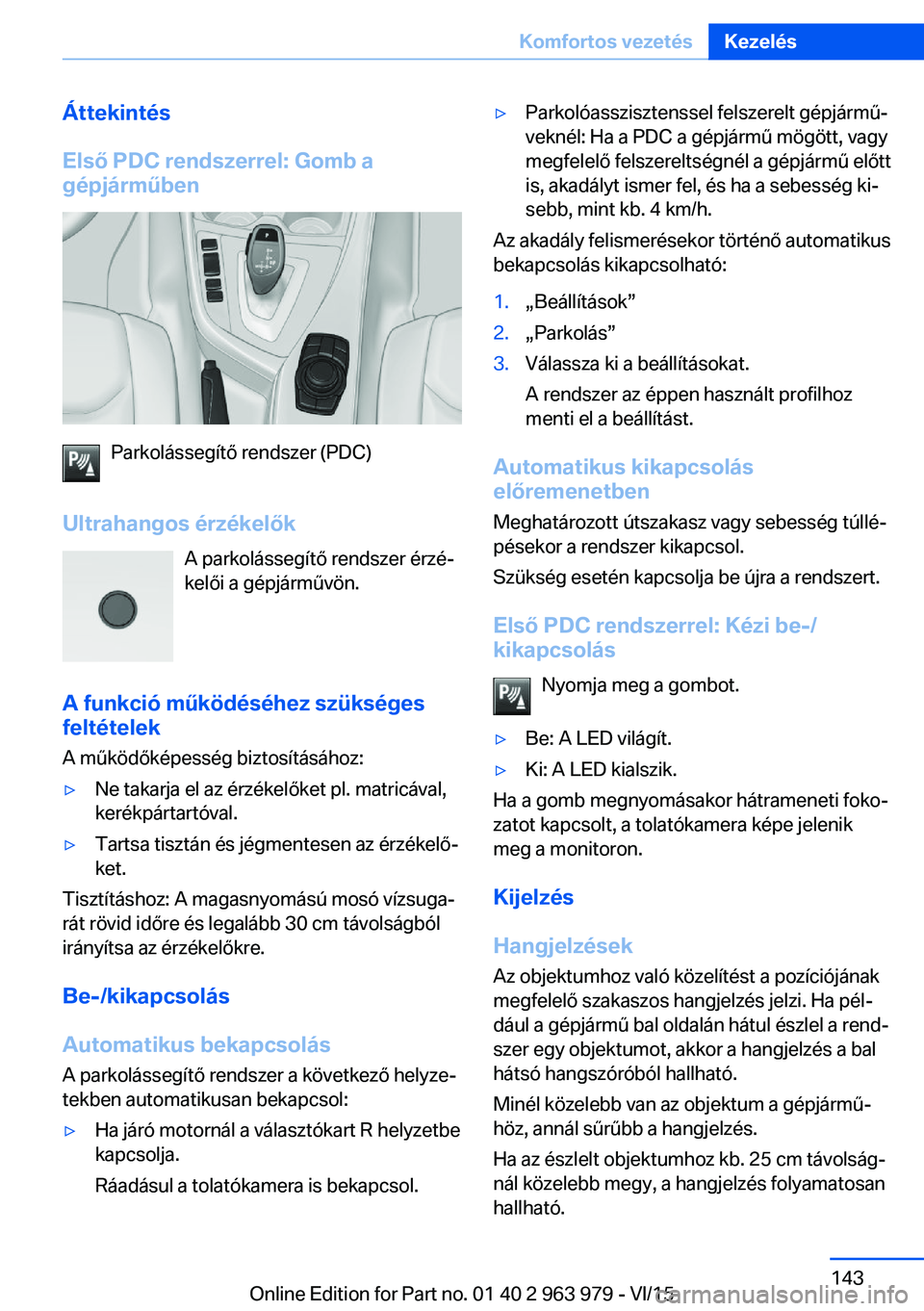

Áttekintés
Első PDC rendszerrel: Gomb a
gépjárműben
Parkolássegítő rendszer (PDC)
Ultrahangos érzékelők A parkolássegítő rendszer érzé‐kelői a gépjárművön.
A funkció működéséhez szükséges
feltételek
A működőképesség biztosításához:
▷Ne takarja el az érzékelőket pl. matricával,
kerékpártartóval.▷Tartsa tisztán és jégmentesen az érzékelő‐
ket.
Tisztításhoz: A magasnyomású mosó vízsuga‐
rát rövid időre és legalább 30 cm távolságból
irányítsa az érzékelőkre.
Be-/kikapcsolás
Automatikus bekapcsolás A parkolássegítő rendszer a következő helyze‐
tekben automatikusan bekapcsol:
▷Ha járó motornál a választókart R helyzetbe
kapcsolja.
Ráadásul a tolatókamera is bekapcsol.▷Parkolóasszisztenssel felszerelt gépjármű‐
veknél: Ha a PDC a gépjármű mögött, vagy
megfelelő felszereltségnél a gépjármű előtt
is, akadályt ismer fel, és ha a sebesség ki‐
sebb, mint kb. 4 km/h.
Az akadály felismerésekor történő automatikus
bekapcsolás kikapcsolható:
1.„Beállítások”2.„Parkolás”3.Válassza ki a beállításokat.
A rendszer az éppen használt profilhoz
menti el a beállítást.
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Első PDC rendszerrel: Kézi be-/
kikapcsolás
Nyomja meg a gombot.
▷Be: A LED világít.▷Ki: A LED kialszik.
Ha a gomb megnyomásakor hátrameneti foko‐
zatot kapcsolt, a tolatókamera képe jelenik
meg a monitoron.
Kijelzés
Hangjelzések
Az objektumhoz való közelítést a pozíciójának
megfelelő szakaszos hangjelzés jelzi. Ha pél‐ dául a gépjármű bal oldalán hátul észlel a rend‐
szer egy objektumot, akkor a hangjelzés a bal
hátsó hangszóróból hallható.
Minél közelebb van az objektum a gépjármű‐
höz, annál sűrűbb a hangjelzés.
Ha az észlelt objektumhoz kb. 25 cm távolság‐
nál közelebb megy, a hangjelzés folyamatosan
hallható.
Seite 143Komfortos vezetésKezelés143
Online Edition for Part no. 01 40 2 963 979 - VI/15

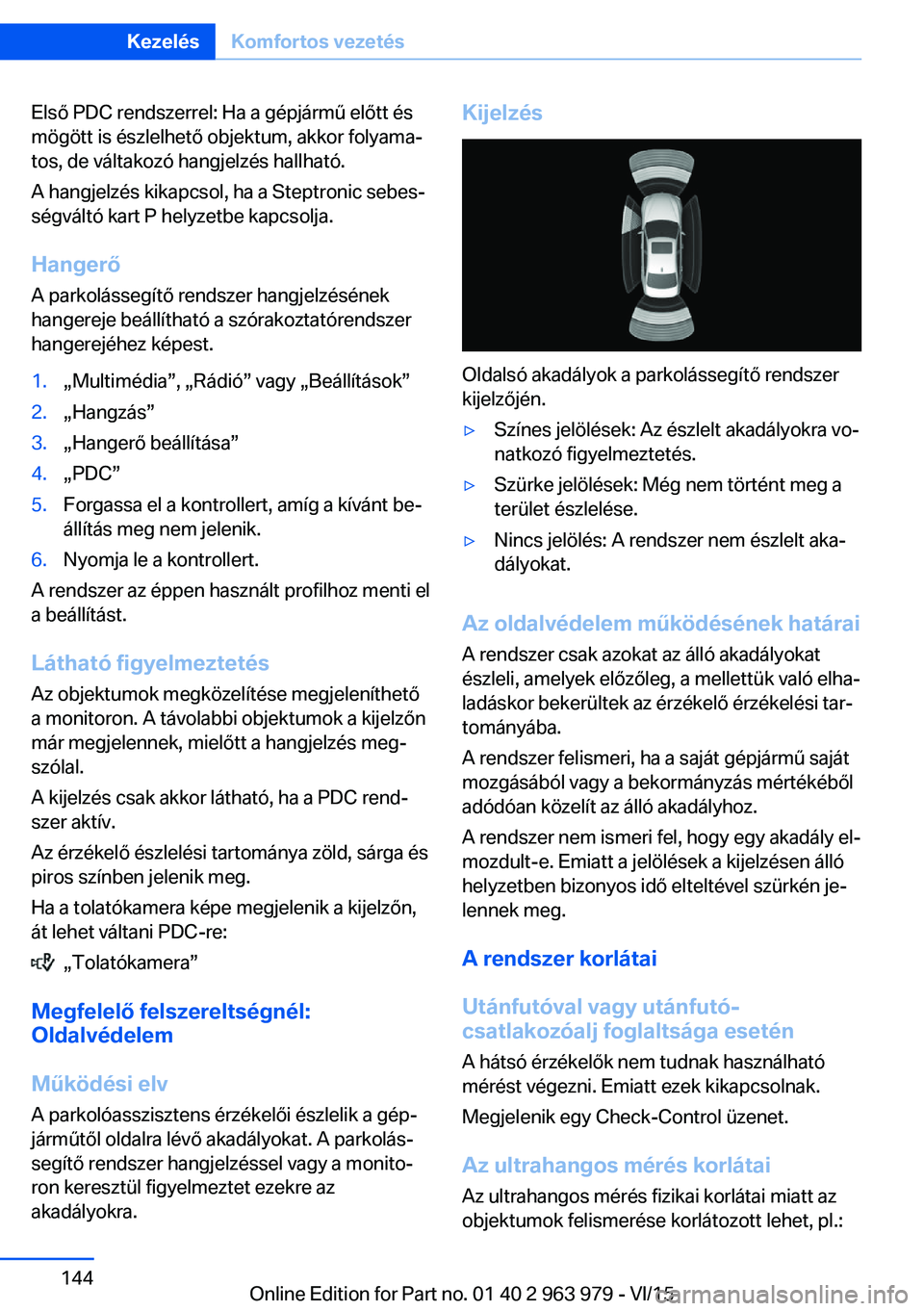

Első PDC rendszerrel: Ha a gépjármű előtt és
mögött is észlelhető objektum, akkor folyama‐
tos, de váltakozó hangjelzés hallható.
A hangjelzés kikapcsol, ha a Steptronic sebes‐
ségváltó kart P helyzetbe kapcsolja.
Hangerő
A parkolássegítő rendszer hangjelzésének
hangereje beállítható a szórakoztatórendszer
hangerejéhez képest.1.„Multimédia”, „Rádió” vagy „Beállítások”2.„Hangzás”3.„Hangerő beállítása”4.„PDC”5.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik.6.Nyomja le a kontrollert.
A rendszer az éppen használt profilhoz menti el
a beállítást.
Látható figyelmeztetés
Az objektumok megközelítése megjeleníthető
a monitoron. A távolabbi objektumok a kijelzőn
már megjelennek, mielőtt a hangjelzés meg‐
szólal.
A kijelzés csak akkor látható, ha a PDC rend‐
szer aktív.
Az érzékelő észlelési tartománya zöld, sárga és
piros színben jelenik meg.
Ha a tolatókamera képe megjelenik a kijelzőn,
át lehet váltani PDC-re:
„Tolatókamera”
Megfelelő felszereltségnél:
Oldalvédelem
Működési elv
A parkolóasszisztens érzékelői észlelik a gép‐
járműtől oldalra lévő akadályokat. A parkolás‐
segítő rendszer hangjelzéssel vagy a monito‐
ron keresztül figyelmeztet ezekre az
akadályokra.
Kijelzés
Oldalsó akadályok a parkolássegítő rendszer
kijelzőjén.
▷Színes jelölések: Az észlelt akadályokra vo‐
natkozó figyelmeztetés.▷Szürke jelölések: Még nem történt meg a
terület észlelése.▷Nincs jelölés: A rendszer nem észlelt aka‐
dályokat.
Az oldalvédelem működésének határai
A rendszer csak azokat az álló akadályokat
észleli, amelyek előzőleg, a mellettük való elha‐
ladáskor bekerültek az érzékelő érzékelési tar‐
tományába.
A rendszer felismeri, ha a saját gépjármű saját
mozgásából vagy a bekormányzás mértékéből
adódóan közelít az álló akadályhoz.
A rendszer nem ismeri fel, hogy egy akadály el‐
mozdult-e. Emiatt a jelölések a kijelzésen álló
helyzetben bizonyos idő elteltével szürkén je‐
lennek meg.
A rendszer korlátai
Utánfutóval vagy utánfutó-
csatlakozóalj foglaltsága esetén
A hátsó érzékelők nem tudnak használható
mérést végezni. Emiatt ezek kikapcsolnak.
Megjelenik egy Check-Control üzenet.
Az ultrahangos mérés korlátai
Az ultrahangos mérés fizikai korlátai miatt az objektumok felismerése korlátozott lehet, pl.:
Seite 144KezelésKomfortos vezetés144
Online Edition for Part no. 01 40 2 963 979 - VI/15

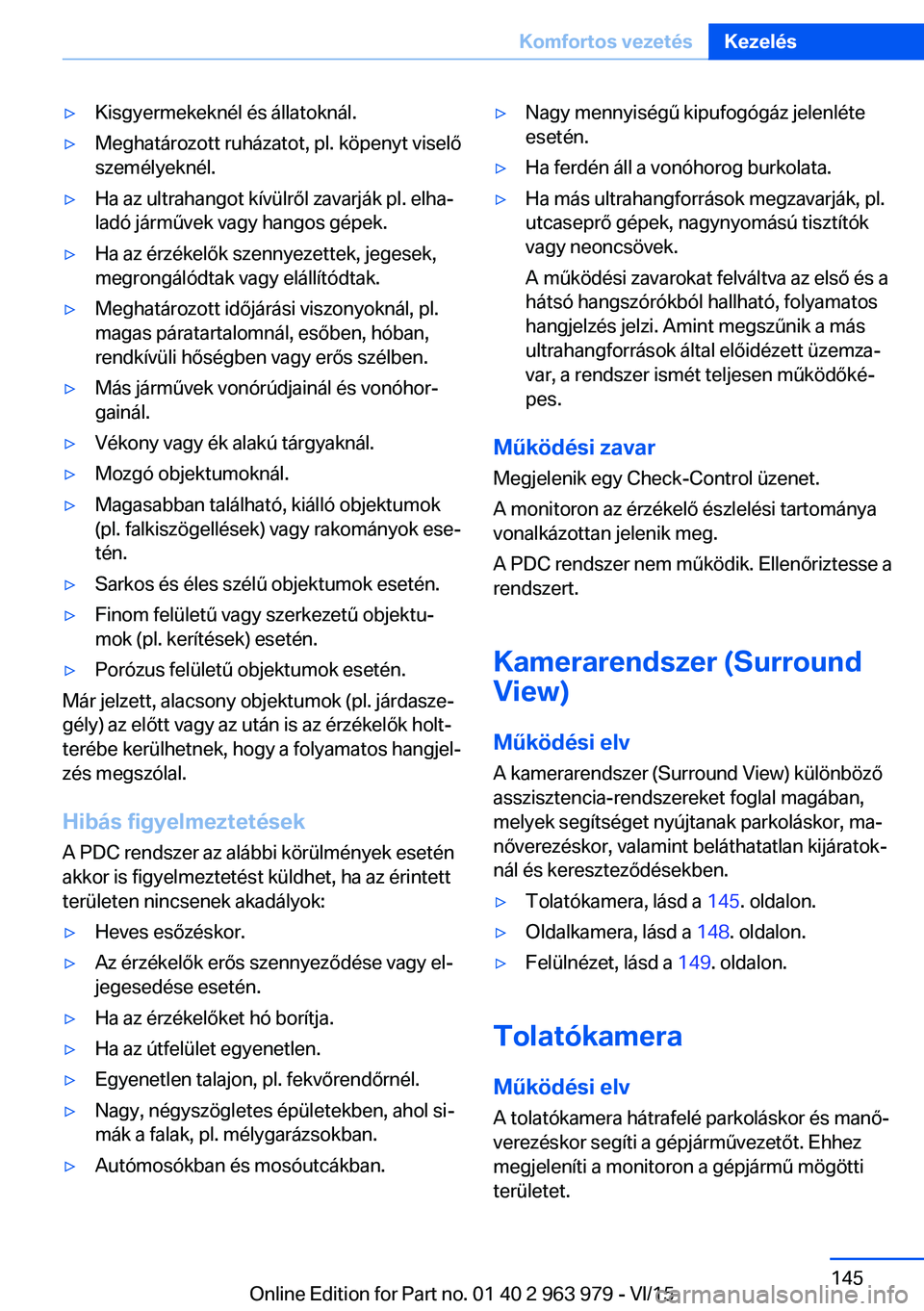

▷Kisgyermekeknél és állatoknál.▷Meghatározott ruházatot, pl. köpenyt viselő
személyeknél.▷Ha az ultrahangot kívülről zavarják pl. elha‐
ladó járművek vagy hangos gépek.▷Ha az érzékelők szennyezettek, jegesek,
megrongálódtak vagy elállítódtak.▷Meghatározott időjárási viszonyoknál, pl.
magas páratartalomnál, esőben, hóban,
rendkívüli hőségben vagy erős szélben.▷Más járművek vonórúdjainál és vonóhor‐
gainál.▷Vékony vagy ék alakú tárgyaknál.▷Mozgó objektumoknál.▷Magasabban található, kiálló objektumok
(pl. falkiszögellések) vagy rakományok ese‐
tén.▷Sarkos és éles szélű objektumok esetén.▷Finom felületű vagy szerkezetű objektu‐
mok (pl. kerítések) esetén.▷Porózus felületű objektumok esetén.
Már jelzett, alacsony objektumok (pl. járdasze‐
gély) az előtt vagy az után is az érzékelők holt‐
terébe kerülhetnek, hogy a folyamatos hangjel‐
zés megszólal.
Hibás figyelmeztetések
A PDC rendszer az alábbi körülmények esetén
akkor is figyelmeztetést küldhet, ha az érintett
területen nincsenek akadályok:
▷Heves esőzéskor.▷Az érzékelők erős szennyeződése vagy el‐
jegesedése esetén.▷Ha az érzékelőket hó borítja.▷Ha az útfelület egyenetlen.▷Egyenetlen talajon, pl. fekvőrendőrnél.▷Nagy, négyszögletes épületekben, ahol si‐
mák a falak, pl. mélygarázsokban.▷Autómosókban és mosóutcákban.▷Nagy mennyiségű kipufogógáz jelenléte
esetén.▷Ha ferdén áll a vonóhorog burkolata.▷Ha más ultrahangforrások megzavarják, pl.
utcaseprő gépek, nagynyomású tisztítók
vagy neoncsövek.
A működési zavarokat felváltva az első és a
hátsó hangszórókból hallható, folyamatos
hangjelzés jelzi. Amint megszűnik a más
ultrahangforrások által előidézett üzemza‐
var, a rendszer ismét teljesen működőké‐
pes.
Működési zavar
Megjelenik egy Check-Control üzenet.
A monitoron az érzékelő észlelési tartománya
vonalkázottan jelenik meg.
A PDC rendszer nem működik. Ellenőriztesse a
rendszert.
Kamerarendszer (Surround
View)
Működési elv
A kamerarendszer (Surround View) különböző
asszisztencia-rendszereket foglal magában,
melyek segítséget nyújtanak parkoláskor, ma‐
nőverezéskor, valamint beláthatatlan kijáratok‐
nál és kereszteződésekben.
▷Tolatókamera, lásd a 145. oldalon.▷Oldalkamera, lásd a 148. oldalon.▷Felülnézet, lásd a 149. oldalon.
Tolatókamera
Működési elv
A tolatókamera hátrafelé parkoláskor és manő‐
verezéskor segíti a gépjárművezetőt. Ehhez
megjeleníti a monitoron a gépjármű mögötti
területet.
Seite 145Komfortos vezetésKezelés145
Online Edition for Part no. 01 40 2 963 979 - VI/15

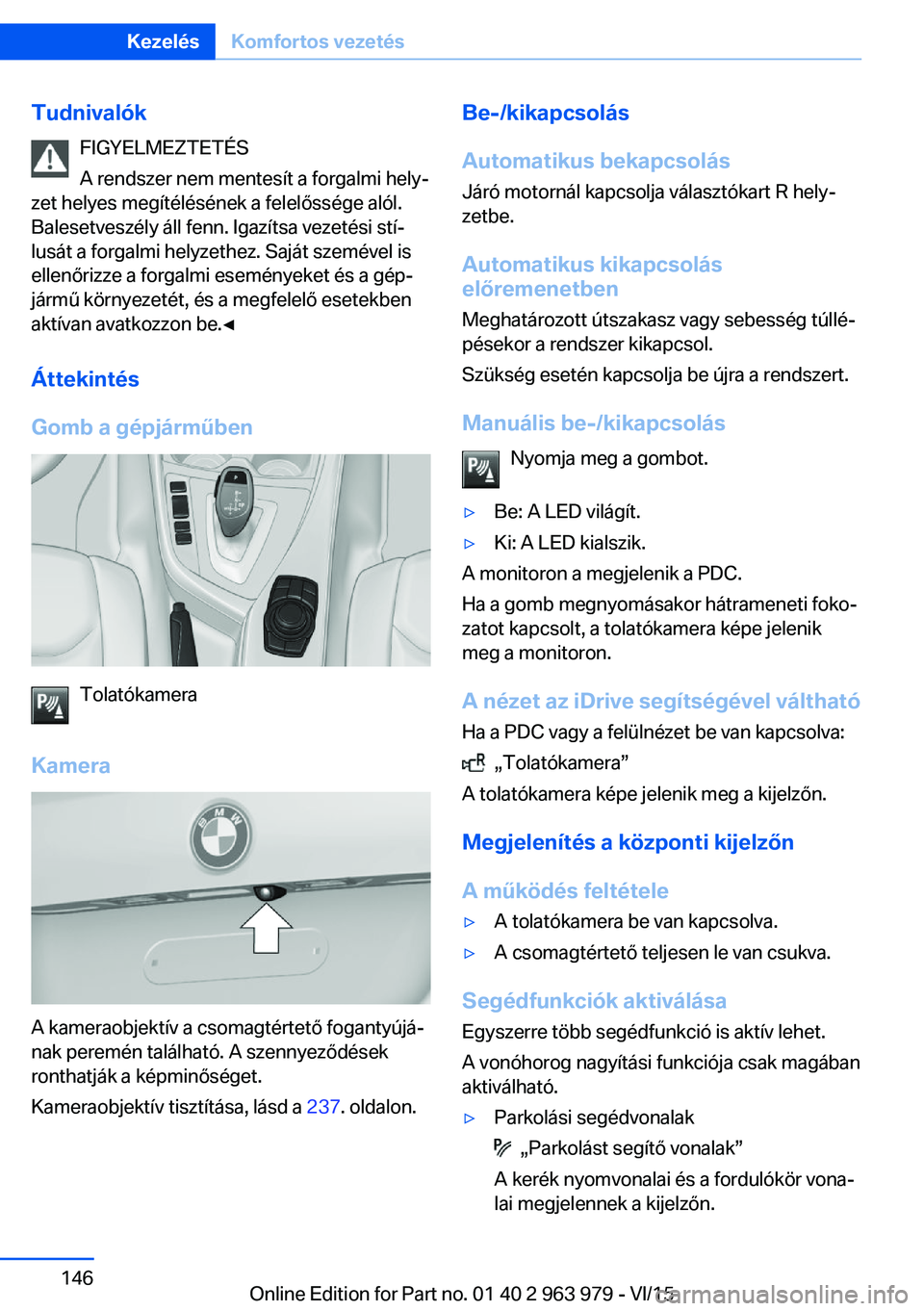

TudnivalókFIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is
ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀
Áttekintés
Gomb a gépjárműben
Tolatókamera
Kamera
A kameraobjektív a csomagtértető fogantyújá‐
nak peremén található. A szennyeződések
ronthatják a képminőséget.
Kameraobjektív tisztítása, lásd a 237. oldalon.
Be-/kikapcsolás
Automatikus bekapcsolás
Járó motornál kapcsolja választókart R hely‐
zetbe.
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Manuális be-/kikapcsolás Nyomja meg a gombot.▷Be: A LED világít.▷Ki: A LED kialszik.
A monitoron a megjelenik a PDC.
Ha a gomb megnyomásakor hátrameneti foko‐
zatot kapcsolt, a tolatókamera képe jelenik
meg a monitoron.
A nézet az iDrive segítségével váltható Ha a PDC vagy a felülnézet be van kapcsolva:
„Tolatókamera”
A tolatókamera képe jelenik meg a kijelzőn.
Megjelenítés a központi kijelzőn
A működés feltétele
▷A tolatókamera be van kapcsolva.▷A csomagtértető teljesen le van csukva.
Segédfunkciók aktiválása
Egyszerre több segédfunkció is aktív lehet.
A vonóhorog nagyítási funkciója csak magában
aktiválható.
▷Parkolási segédvonalak
„Parkolást segítő vonalak”
A kerék nyomvonalai és a fordulókör vona‐
lai megjelennek a kijelzőn.
Seite 146KezelésKomfortos vezetés146
Online Edition for Part no. 01 40 2 963 979 - VI/15

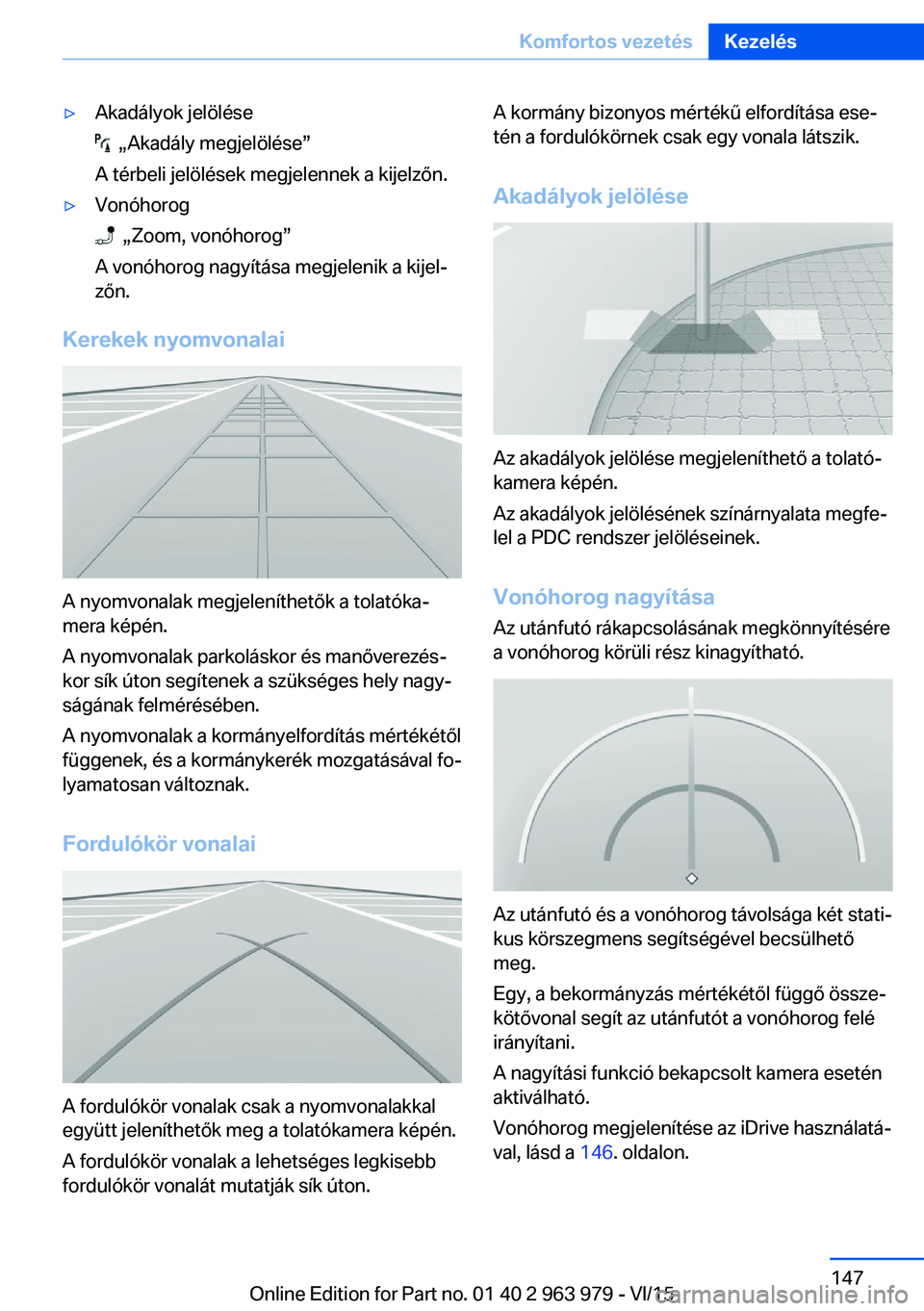

▷Akadályok jelölése
„Akadály megjelölése”
A térbeli jelölések megjelennek a kijelzőn.
▷Vonóhorog
„Zoom, vonóhorog”
A vonóhorog nagyítása megjelenik a kijel‐
zőn.
Kerekek nyomvonalai
A nyomvonalak megjeleníthetők a tolatóka‐
mera képén.
A nyomvonalak parkoláskor és manőverezés‐
kor sík úton segítenek a szükséges hely nagy‐
ságának felmérésében.
A nyomvonalak a kormányelfordítás mértékétől
függenek, és a kormánykerék mozgatásával fo‐
lyamatosan változnak.
Fordulókör vonalai
A fordulókör vonalak csak a nyomvonalakkal
együtt jeleníthetők meg a tolatókamera képén.
A fordulókör vonalak a lehetséges legkisebb
fordulókör vonalát mutatják sík úton.
A kormány bizonyos mértékű elfordítása ese‐
tén a fordulókörnek csak egy vonala látszik.
Akadályok jelölése
Az akadályok jelölése megjeleníthető a tolató‐
kamera képén.
Az akadályok jelölésének színárnyalata megfe‐
lel a PDC rendszer jelöléseinek.
Vonóhorog nagyítása
Az utánfutó rákapcsolásának megkönnyítésére
a vonóhorog körüli rész kinagyítható.
Az utánfutó és a vonóhorog távolsága két stati‐
kus körszegmens segítségével becsülhető
meg.
Egy, a bekormányzás mértékétől függő össze‐
kötővonal segít az utánfutót a vonóhorog felé
irányítani.
A nagyítási funkció bekapcsolt kamera esetén
aktiválható.
Vonóhorog megjelenítése az iDrive használatá‐
val, lásd a 146. oldalon.
Seite 147Komfortos vezetésKezelés147
Online Edition for Part no. 01 40 2 963 979 - VI/15

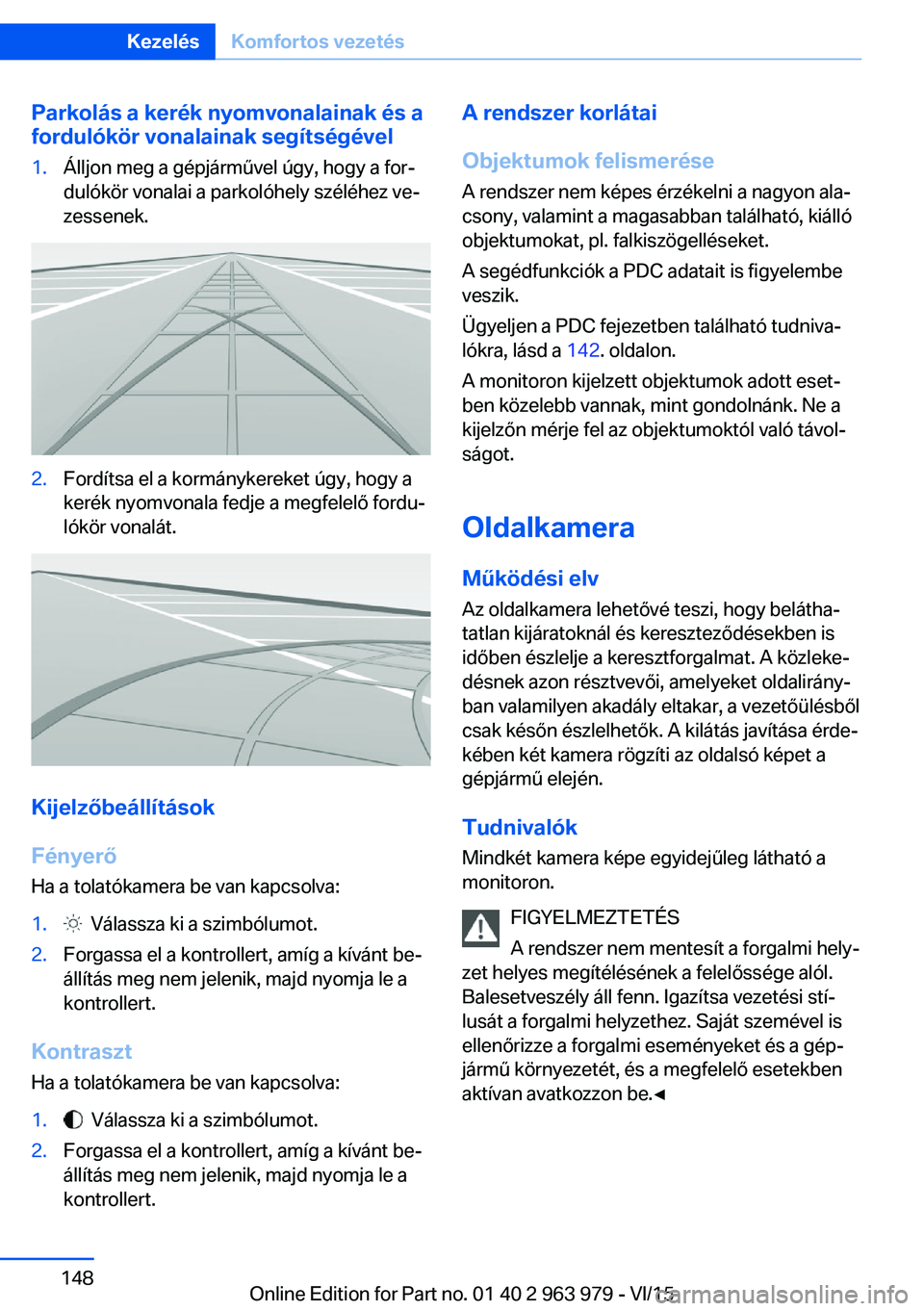

Parkolás a kerék nyomvonalainak és a
fordulókör vonalainak segítségével1.Álljon meg a gépjárművel úgy, hogy a for‐
dulókör vonalai a parkolóhely széléhez ve‐
zessenek.2.Fordítsa el a kormánykereket úgy, hogy a
kerék nyomvonala fedje a megfelelő fordu‐
lókör vonalát.
Kijelzőbeállítások
Fényerő
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha a tolatókamera be van kapcsolva:
1. Válassza ki a szimbólumot.2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.A rendszer korlátai
Objektumok felismerése
A rendszer nem képes érzékelni a nagyon ala‐
csony, valamint a magasabban található, kiálló
objektumokat, pl. falkiszögelléseket.
A segédfunkciók a PDC adatait is figyelembe
veszik.
Ügyeljen a PDC fejezetben található tudniva‐
lókra, lásd a 142. oldalon.
A monitoron kijelzett objektumok adott eset‐
ben közelebb vannak, mint gondolnánk. Ne a
kijelzőn mérje fel az objektumoktól való távol‐
ságot.
OldalkameraMűködési elv
Az oldalkamera lehetővé teszi, hogy belátha‐
tatlan kijáratoknál és kereszteződésekben is
időben észlelje a keresztforgalmat. A közleke‐
désnek azon résztvevői, amelyeket oldalirány‐
ban valamilyen akadály eltakar, a vezetőülésből
csak későn észlelhetők. A kilátás javítása érde‐
kében két kamera rögzíti az oldalsó képet a
gépjármű elején.
Tudnivalók Mindkét kamera képe egyidejűleg látható a
monitoron.
FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is
ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀Seite 148KezelésKomfortos vezetés148
Online Edition for Part no. 01 40 2 963 979 - VI/15

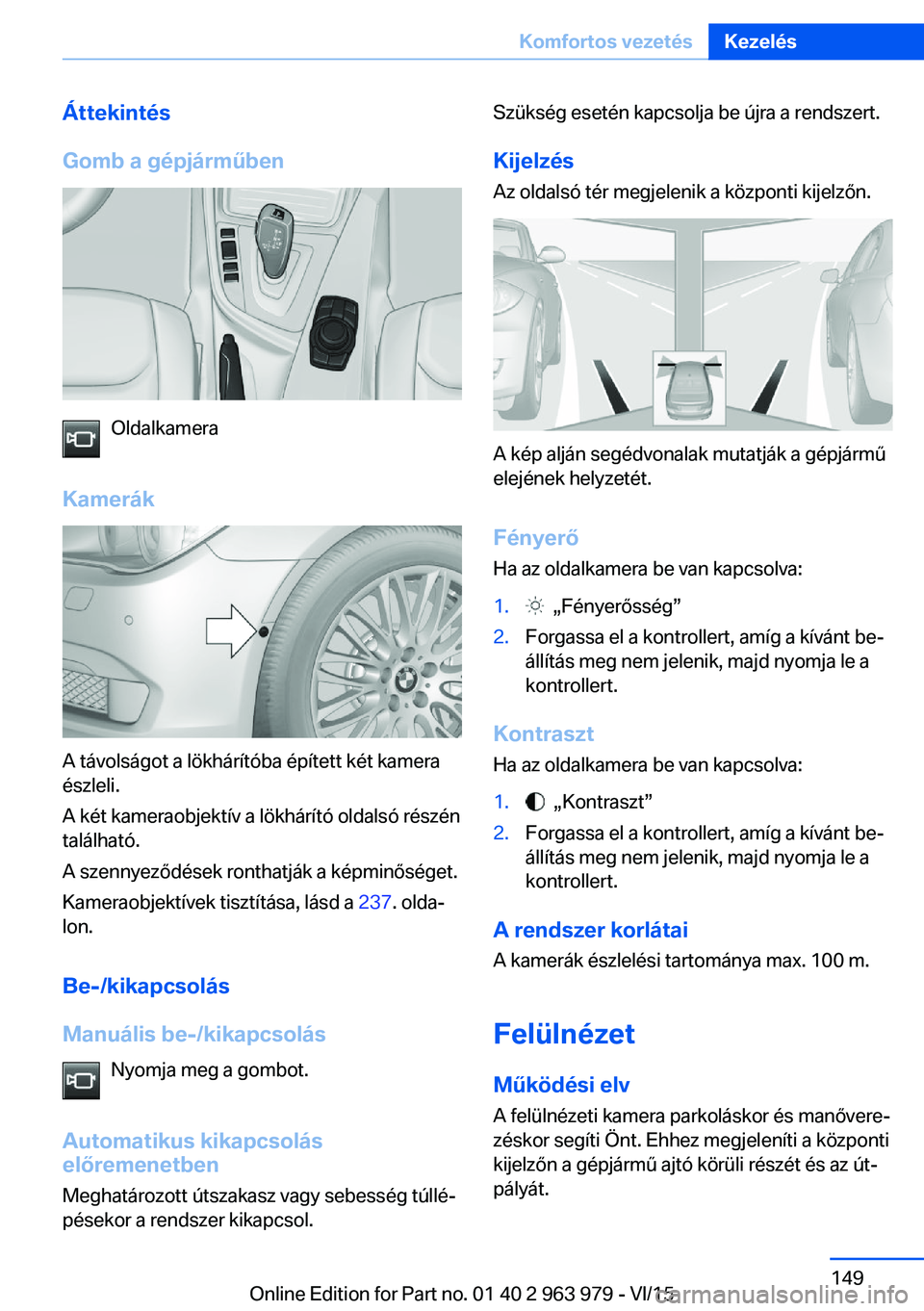

Áttekintés
Gomb a gépjárműben
Oldalkamera
Kamerák
A távolságot a lökhárítóba épített két kamera
észleli.
A két kameraobjektív a lökhárító oldalsó részén
található.
A szennyeződések ronthatják a képminőséget.
Kameraobjektívek tisztítása, lásd a 237. olda‐
lon.
Be-/kikapcsolás
Manuális be-/kikapcsolás Nyomja meg a gombot.
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Kijelzés Az oldalsó tér megjelenik a központi kijelzőn.
A kép alján segédvonalak mutatják a gépjármű
elejének helyzetét.
Fényerő
Ha az oldalkamera be van kapcsolva:
1. „Fényerősség”2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
Kontraszt
Ha az oldalkamera be van kapcsolva:
1. „Kontraszt”2.Forgassa el a kontrollert, amíg a kívánt be‐
állítás meg nem jelenik, majd nyomja le a
kontrollert.
A rendszer korlátai
A kamerák észlelési tartománya max. 100 m.
Felülnézet
Működési elv A felülnézeti kamera parkoláskor és manővere‐
zéskor segíti Önt. Ehhez megjeleníti a központi
kijelzőn a gépjármű ajtó körüli részét és az út‐
pályát.
Seite 149Komfortos vezetésKezelés149
Online Edition for Part no. 01 40 2 963 979 - VI/15

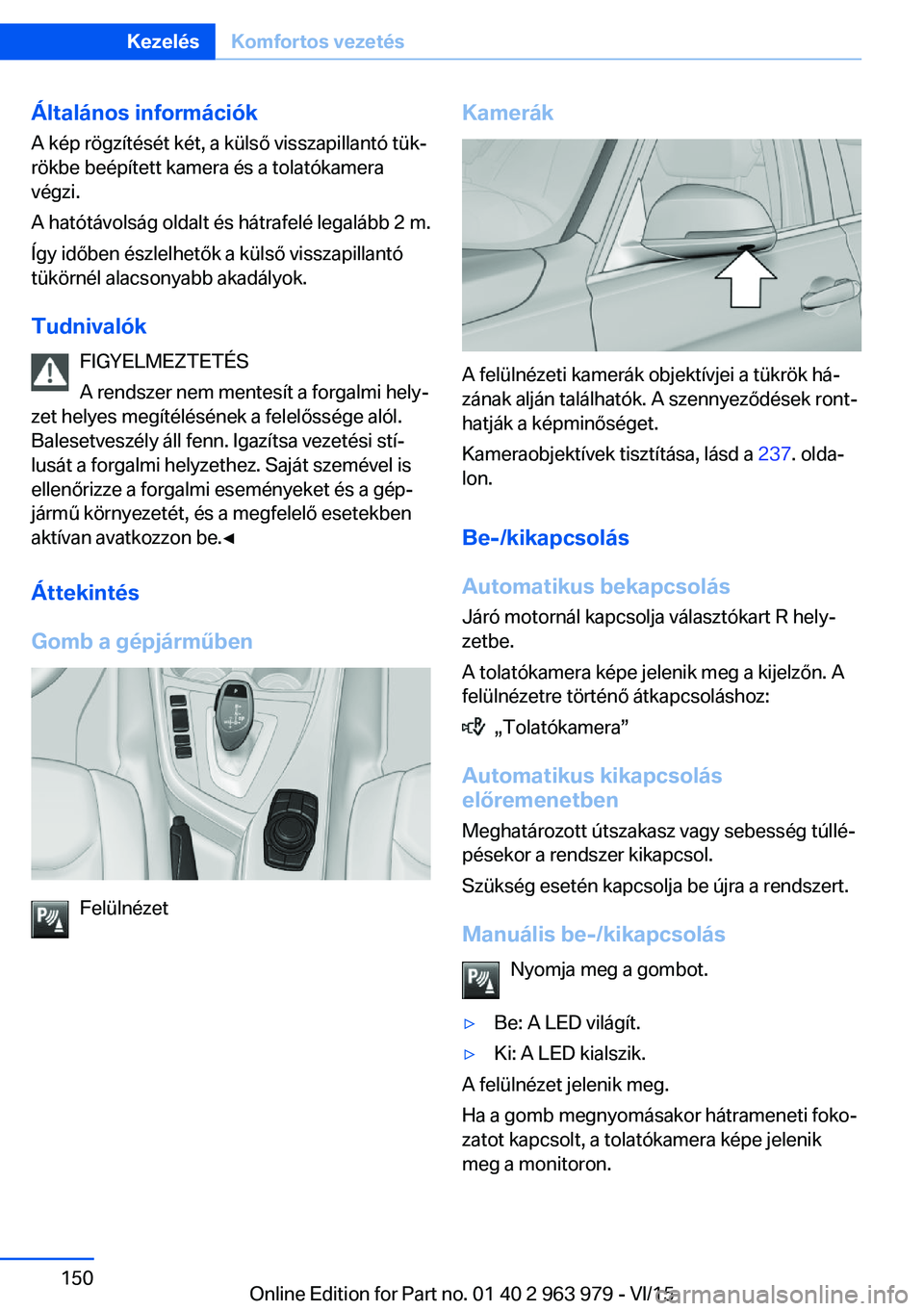

Általános információk
A kép rögzítését két, a külső visszapillantó tük‐
rökbe beépített kamera és a tolatókamera
végzi.
A hatótávolság oldalt és hátrafelé legalább 2 m.
Így időben észlelhetők a külső visszapillantó
tükörnél alacsonyabb akadályok.
Tudnivalók FIGYELMEZTETÉS
A rendszer nem mentesít a forgalmi hely‐
zet helyes megítélésének a felelőssége alól.
Balesetveszély áll fenn. Igazítsa vezetési stí‐
lusát a forgalmi helyzethez. Saját szemével is
ellenőrizze a forgalmi eseményeket és a gép‐
jármű környezetét, és a megfelelő esetekben
aktívan avatkozzon be.◀
Áttekintés
Gomb a gépjárműben
Felülnézet
Kamerák
A felülnézeti kamerák objektívjei a tükrök há‐
zának alján találhatók. A szennyeződések ront‐
hatják a képminőséget.
Kameraobjektívek tisztítása, lásd a 237. olda‐
lon.
Be-/kikapcsolás
Automatikus bekapcsolás Járó motornál kapcsolja választókart R hely‐
zetbe.
A tolatókamera képe jelenik meg a kijelzőn. A
felülnézetre történő átkapcsoláshoz:
„Tolatókamera”
Automatikus kikapcsolás
előremenetben
Meghatározott útszakasz vagy sebesség túllé‐
pésekor a rendszer kikapcsol.
Szükség esetén kapcsolja be újra a rendszert.
Manuális be-/kikapcsolás Nyomja meg a gombot.
▷Be: A LED világít.▷Ki: A LED kialszik.
A felülnézet jelenik meg.
Ha a gomb megnyomásakor hátrameneti foko‐
zatot kapcsolt, a tolatókamera képe jelenik
meg a monitoron.
Seite 150KezelésKomfortos vezetés150
Online Edition for Part no. 01 40 2 963 979 - VI/15
