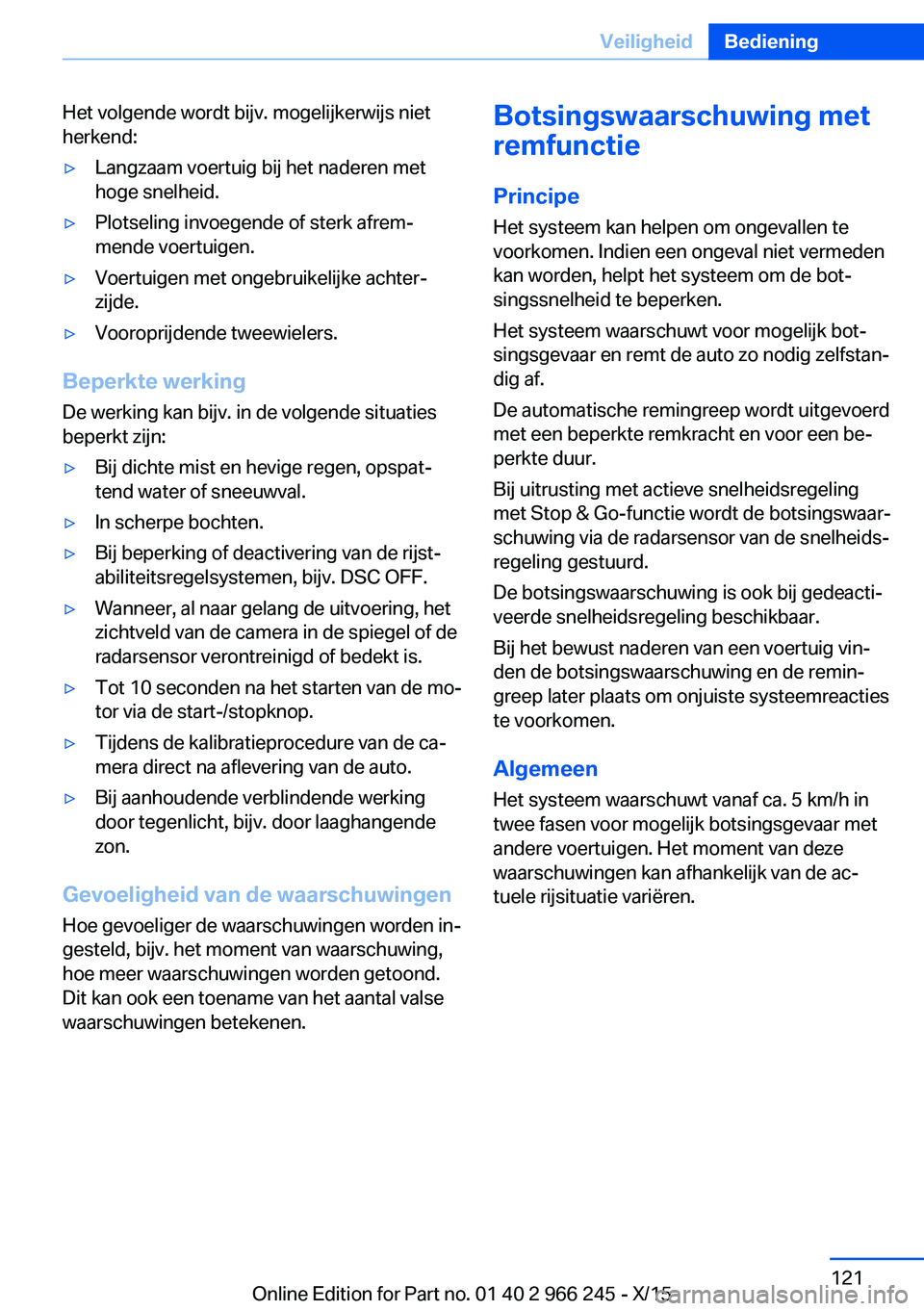

Het volgende wordt bijv. mogelijkerwijs niet
herkend:▷Langzaam voertuig bij het naderen met
hoge snelheid.▷Plotseling invoegende of sterk afrem‐
mende voertuigen.▷Voertuigen met ongebruikelijke achter‐
zijde.▷Vooroprijdende tweewielers.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Bij dichte mist en hevige regen, opspat‐
tend water of sneeuwval.▷In scherpe bochten.▷Bij beperking of deactivering van de rijst‐
abiliteitsregelsystemen, bijv. DSC OFF.▷Wanneer, al naar gelang de uitvoering, het
zichtveld van de camera in de spiegel of de
radarsensor verontreinigd of bedekt is.▷Tot 10 seconden na het starten van de mo‐
tor via de start-/stopknop.▷Tijdens de kalibratieprocedure van de ca‐
mera direct na aflevering van de auto.▷Bij aanhoudende verblindende werking
door tegenlicht, bijv. door laaghangende
zon.
Gevoeligheid van de waarschuwingen
Hoe gevoeliger de waarschuwingen worden in‐
gesteld, bijv. het moment van waarschuwing,
hoe meer waarschuwingen worden getoond.
Dit kan ook een toename van het aantal valse
waarschuwingen betekenen.
Botsingswaarschuwing met
remfunctie
Principe Het systeem kan helpen om ongevallen te
voorkomen. Indien een ongeval niet vermeden
kan worden, helpt het systeem om de bot‐
singssnelheid te beperken.
Het systeem waarschuwt voor mogelijk bot‐
singsgevaar en remt de auto zo nodig zelfstan‐
dig af.
De automatische remingreep wordt uitgevoerd
met een beperkte remkracht en voor een be‐
perkte duur.
Bij uitrusting met actieve snelheidsregeling
met Stop & Go-functie wordt de botsingswaar‐
schuwing via de radarsensor van de snelheids‐
regeling gestuurd.
De botsingswaarschuwing is ook bij gedeacti‐
veerde snelheidsregeling beschikbaar.
Bij het bewust naderen van een voertuig vin‐
den de botsingswaarschuwing en de remin‐
greep later plaats om onjuiste systeemreacties
te voorkomen.
Algemeen
Het systeem waarschuwt vanaf ca. 5 km/h in
twee fasen voor mogelijk botsingsgevaar met
andere voertuigen. Het moment van deze
waarschuwingen kan afhankelijk van de ac‐
tuele rijsituatie variëren.Seite 121VeiligheidBediening121
Online Edition for Part no. 01 40 2 966 245 - X/15

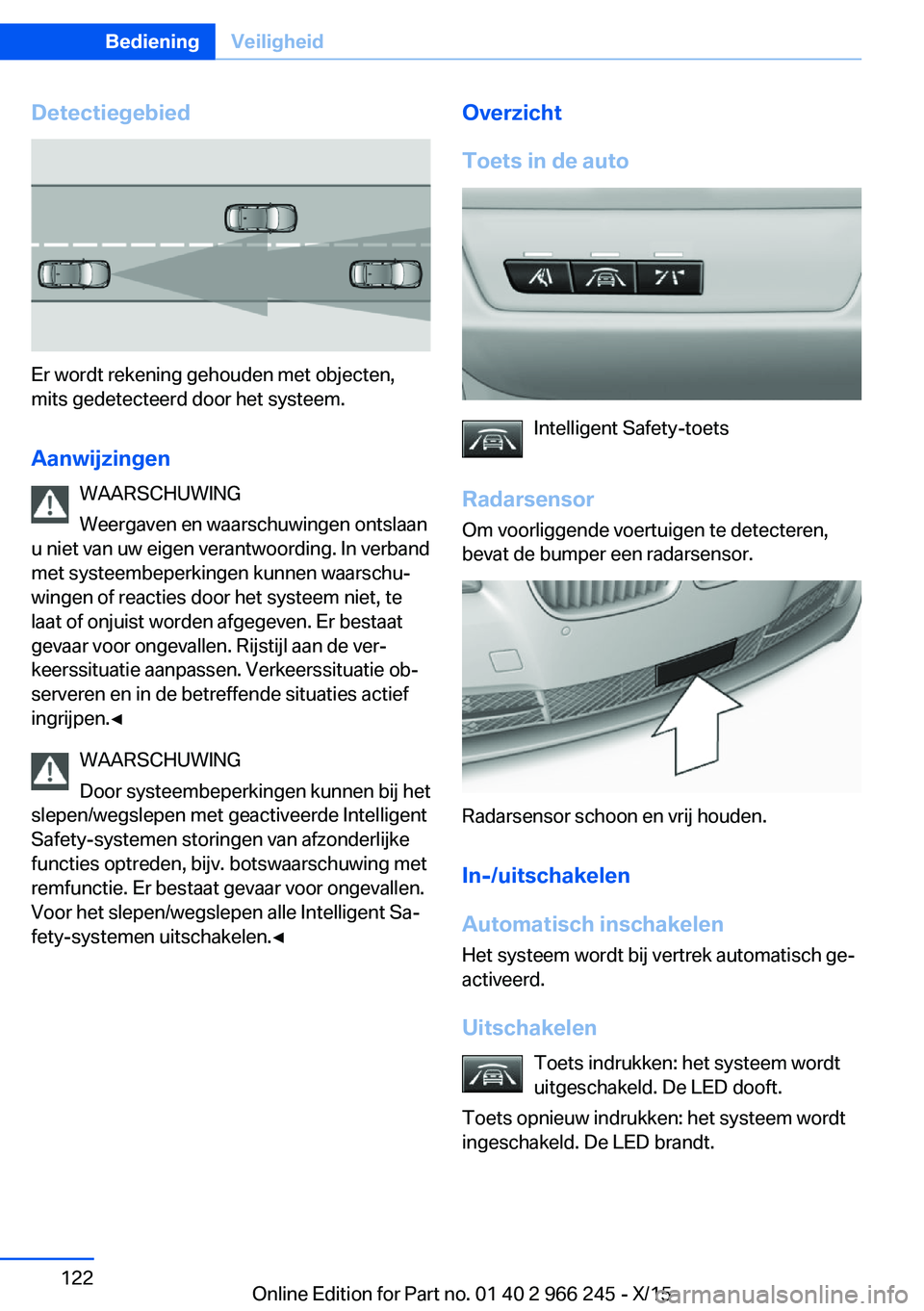

Detectiegebied
Er wordt rekening gehouden met objecten,
mits gedetecteerd door het systeem.
Aanwijzingen WAARSCHUWING
Weergaven en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
WAARSCHUWING
Door systeembeperkingen kunnen bij het
slepen/wegslepen met geactiveerde Intelligent
Safety-systemen storingen van afzonderlijke
functies optreden, bijv. botswaarschuwing met
remfunctie. Er bestaat gevaar voor ongevallen.
Voor het slepen/wegslepen alle Intelligent Sa‐
fety-systemen uitschakelen.◀
Overzicht
Toets in de auto
Intelligent Safety-toets
Radarsensor Om voorliggende voertuigen te detecteren,
bevat de bumper een radarsensor.
Radarsensor schoon en vrij houden.
In-/uitschakelen
Automatisch inschakelen
Het systeem wordt bij vertrek automatisch ge‐
activeerd.
Uitschakelen Toets indrukken: het systeem wordt
uitgeschakeld. De LED dooft.
Toets opnieuw indrukken: het systeem wordt
ingeschakeld. De LED brandt.
Seite 122BedieningVeiligheid122
Online Edition for Part no. 01 40 2 966 245 - X/15

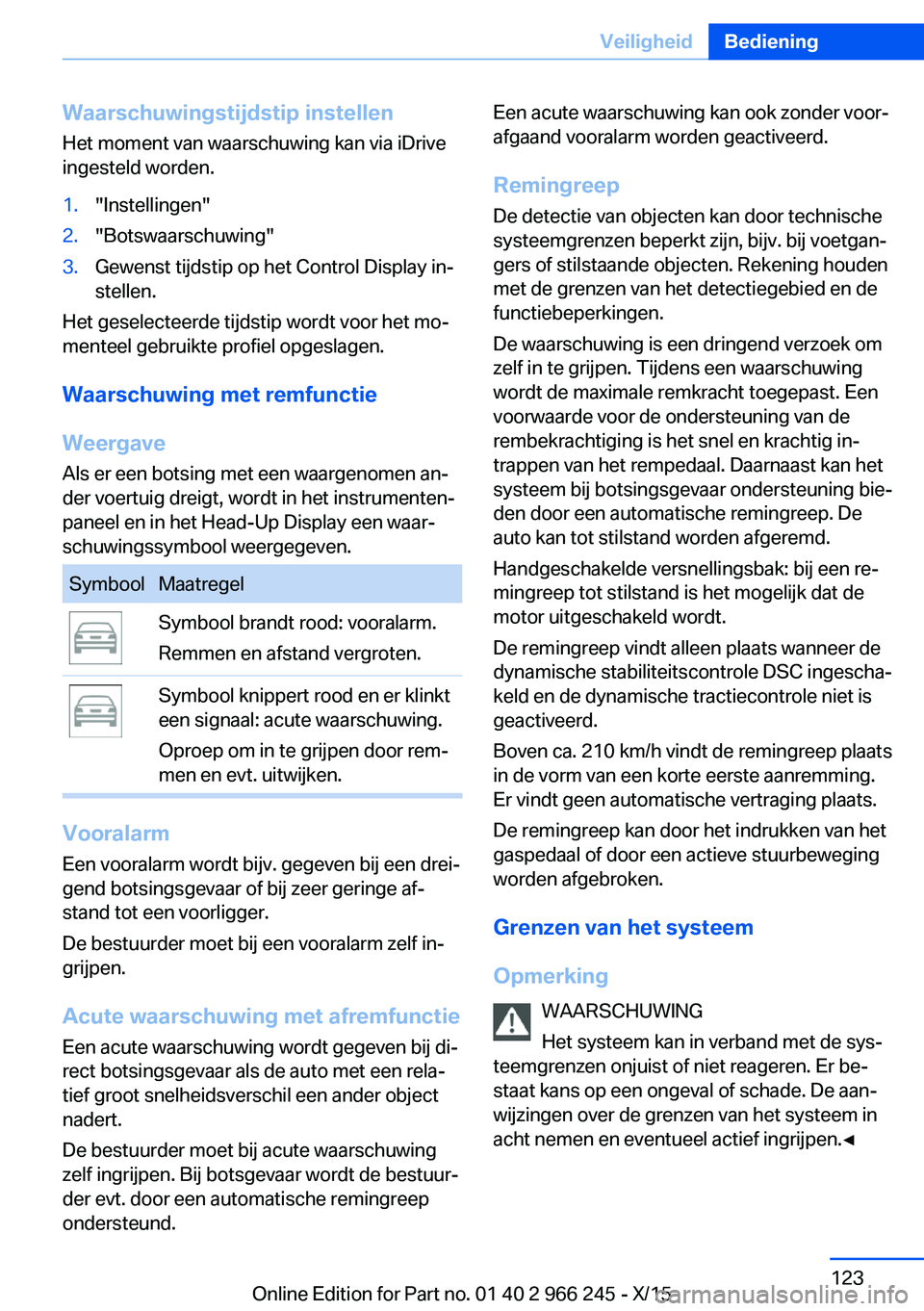

Waarschuwingstijdstip instellen
Het moment van waarschuwing kan via iDrive
ingesteld worden.1."Instellingen"2."Botswaarschuwing"3.Gewenst tijdstip op het Control Display in‐
stellen.
Het geselecteerde tijdstip wordt voor het mo‐
menteel gebruikte profiel opgeslagen.
Waarschuwing met remfunctieWeergave
Als er een botsing met een waargenomen an‐
der voertuig dreigt, wordt in het instrumenten‐
paneel en in het Head-Up Display een waar‐
schuwingssymbool weergegeven.
SymboolMaatregelSymbool brandt rood: vooralarm.
Remmen en afstand vergroten.Symbool knippert rood en er klinkt
een signaal: acute waarschuwing.
Oproep om in te grijpen door rem‐
men en evt. uitwijken.
Vooralarm
Een vooralarm wordt bijv. gegeven bij een drei‐
gend botsingsgevaar of bij zeer geringe af‐
stand tot een voorligger.
De bestuurder moet bij een vooralarm zelf in‐
grijpen.
Acute waarschuwing met afremfunctie
Een acute waarschuwing wordt gegeven bij di‐
rect botsingsgevaar als de auto met een rela‐
tief groot snelheidsverschil een ander object
nadert.
De bestuurder moet bij acute waarschuwing
zelf ingrijpen. Bij botsgevaar wordt de bestuur‐
der evt. door een automatische remingreep
ondersteund.
Een acute waarschuwing kan ook zonder voor‐
afgaand vooralarm worden geactiveerd.
Remingreep De detectie van objecten kan door technische
systeemgrenzen beperkt zijn, bijv. bij voetgan‐
gers of stilstaande objecten. Rekening houden
met de grenzen van het detectiegebied en de
functiebeperkingen.
De waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing
wordt de maximale remkracht toegepast. Een
voorwaarde voor de ondersteuning van de
rembekrachtiging is het snel en krachtig in‐
trappen van het rempedaal. Daarnaast kan het
systeem bij botsingsgevaar ondersteuning bie‐
den door een automatische remingreep. De
auto kan tot stilstand worden afgeremd.
Handgeschakelde versnellingsbak: bij een re‐
mingreep tot stilstand is het mogelijk dat de
motor uitgeschakeld wordt.
De remingreep vindt alleen plaats wanneer de
dynamische stabiliteitscontrole DSC ingescha‐
keld en de dynamische tractiecontrole niet is
geactiveerd.
Boven ca. 210 km/h vindt de remingreep plaats
in de vorm van een korte eerste aanremming.
Er vindt geen automatische vertraging plaats.
De remingreep kan door het indrukken van het
gaspedaal of door een actieve stuurbeweging
worden afgebroken.
Grenzen van het systeem
Opmerking WAARSCHUWING
Het systeem kan in verband met de sys‐
teemgrenzen onjuist of niet reageren. Er be‐
staat kans op een ongeval of schade. De aan‐
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.◀Seite 123VeiligheidBediening123
Online Edition for Part no. 01 40 2 966 245 - X/15

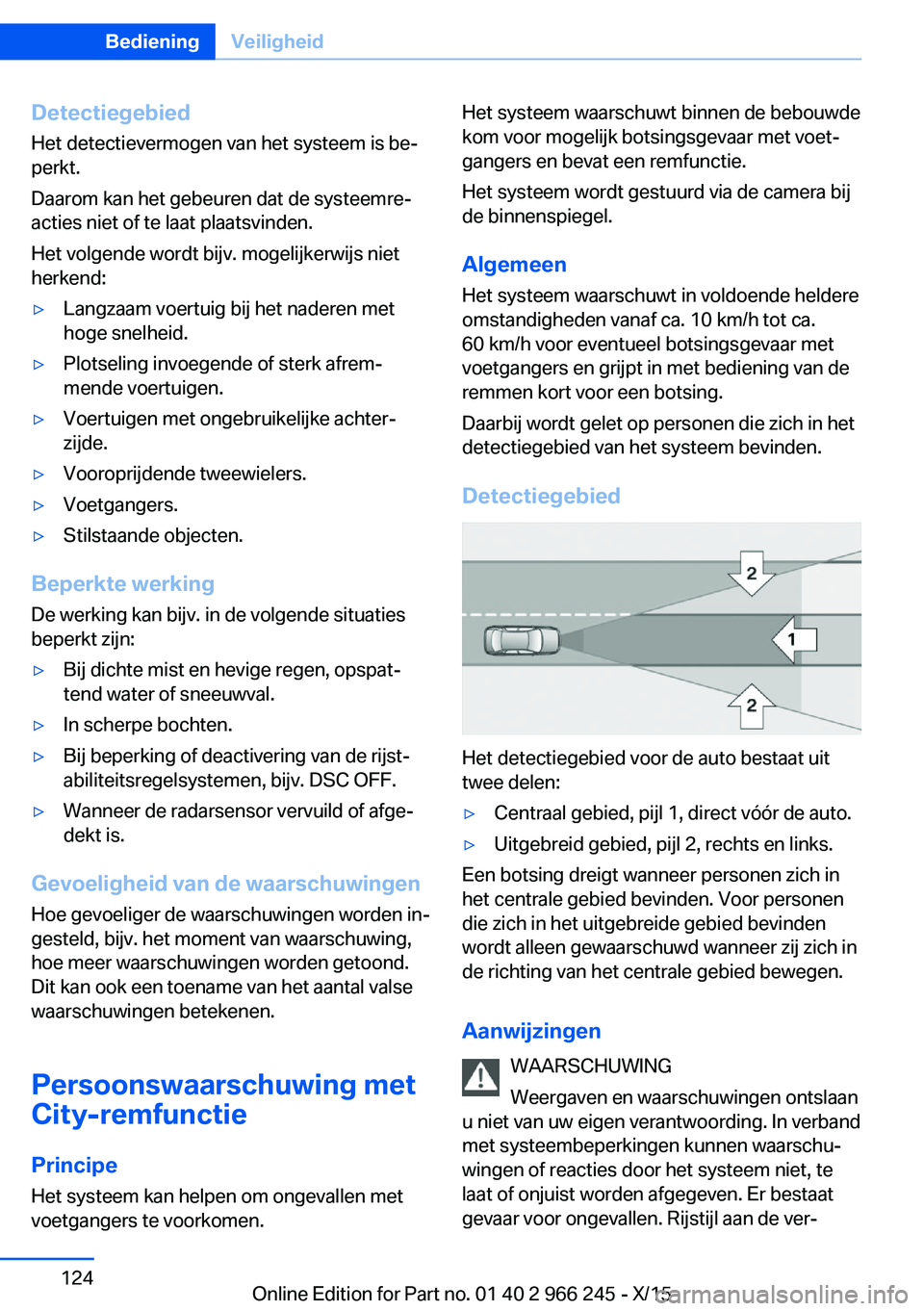

DetectiegebiedHet detectievermogen van het systeem is be‐
perkt.
Daarom kan het gebeuren dat de systeemre‐
acties niet of te laat plaatsvinden.
Het volgende wordt bijv. mogelijkerwijs niet
herkend:▷Langzaam voertuig bij het naderen met
hoge snelheid.▷Plotseling invoegende of sterk afrem‐
mende voertuigen.▷Voertuigen met ongebruikelijke achter‐
zijde.▷Vooroprijdende tweewielers.▷Voetgangers.▷Stilstaande objecten.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Bij dichte mist en hevige regen, opspat‐
tend water of sneeuwval.▷In scherpe bochten.▷Bij beperking of deactivering van de rijst‐
abiliteitsregelsystemen, bijv. DSC OFF.▷Wanneer de radarsensor vervuild of afge‐
dekt is.
Gevoeligheid van de waarschuwingen
Hoe gevoeliger de waarschuwingen worden in‐
gesteld, bijv. het moment van waarschuwing,
hoe meer waarschuwingen worden getoond.
Dit kan ook een toename van het aantal valse
waarschuwingen betekenen.
Persoonswaarschuwing met
City-remfunctie
Principe
Het systeem kan helpen om ongevallen met voetgangers te voorkomen.
Het systeem waarschuwt binnen de bebouwde kom voor mogelijk botsingsgevaar met voet‐
gangers en bevat een remfunctie.
Het systeem wordt gestuurd via de camera bij
de binnenspiegel.
Algemeen Het systeem waarschuwt in voldoende heldere
omstandigheden vanaf ca. 10 km/h tot ca.
60 km/h voor eventueel botsingsgevaar met
voetgangers en grijpt in met bediening van de
remmen kort voor een botsing.
Daarbij wordt gelet op personen die zich in het
detectiegebied van het systeem bevinden.
Detectiegebied
Het detectiegebied voor de auto bestaat uit
twee delen:
▷Centraal gebied, pijl 1, direct vóór de auto.▷Uitgebreid gebied, pijl 2, rechts en links.
Een botsing dreigt wanneer personen zich in
het centrale gebied bevinden. Voor personen
die zich in het uitgebreide gebied bevinden
wordt alleen gewaarschuwd wanneer zij zich in
de richting van het centrale gebied bewegen.
Aanwijzingen WAARSCHUWING
Weergaven en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
Seite 124BedieningVeiligheid124
Online Edition for Part no. 01 40 2 966 245 - X/15

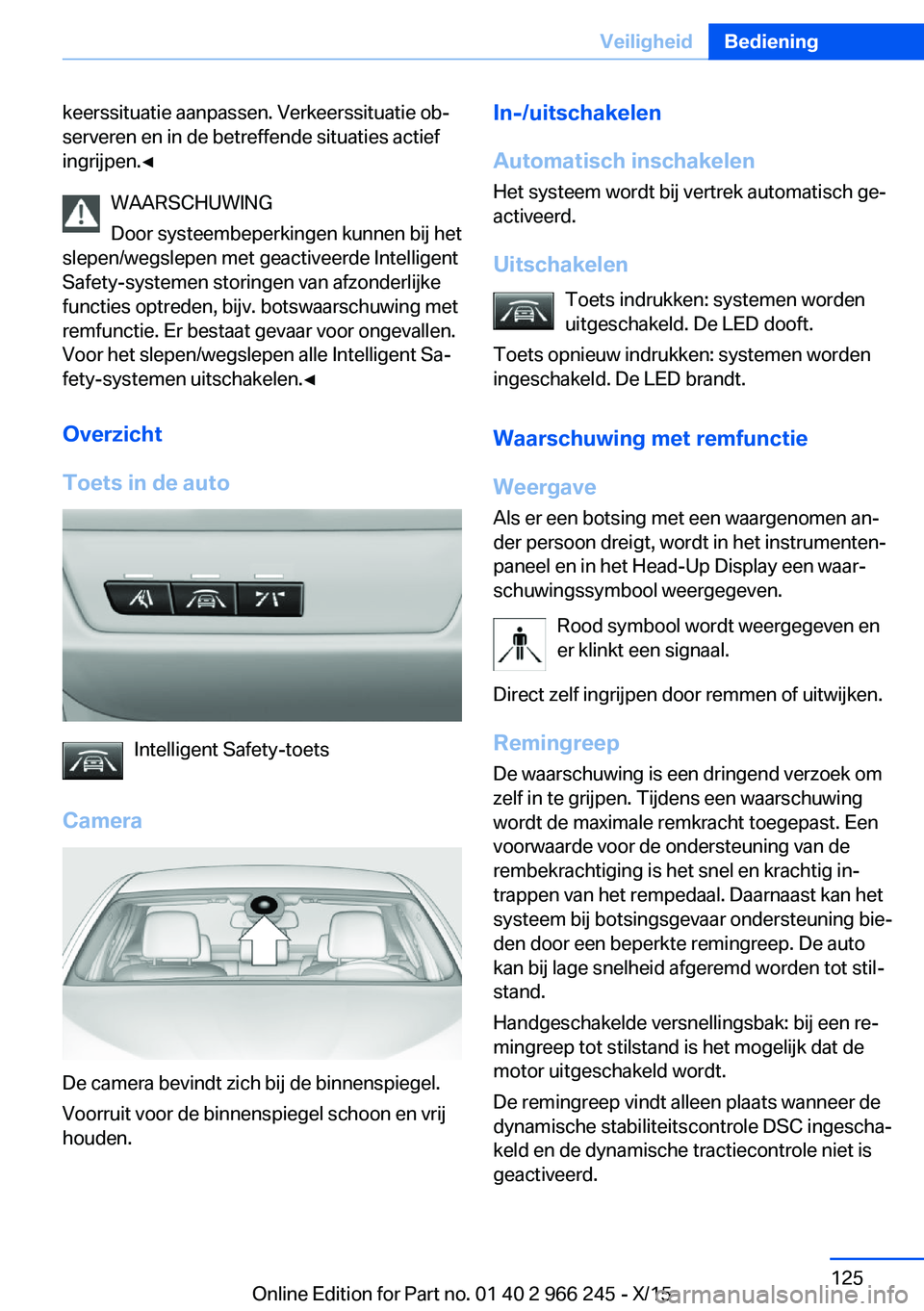

keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
WAARSCHUWING
Door systeembeperkingen kunnen bij het
slepen/wegslepen met geactiveerde Intelligent
Safety-systemen storingen van afzonderlijke
functies optreden, bijv. botswaarschuwing met
remfunctie. Er bestaat gevaar voor ongevallen.
Voor het slepen/wegslepen alle Intelligent Sa‐
fety-systemen uitschakelen.◀
Overzicht
Toets in de auto
Intelligent Safety-toets
Camera
De camera bevindt zich bij de binnenspiegel.
Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen
Automatisch inschakelen
Het systeem wordt bij vertrek automatisch ge‐
activeerd.
Uitschakelen Toets indrukken: systemen worden
uitgeschakeld. De LED dooft.
Toets opnieuw indrukken: systemen worden
ingeschakeld. De LED brandt.
Waarschuwing met remfunctie Weergave Als er een botsing met een waargenomen an‐
der persoon dreigt, wordt in het instrumenten‐
paneel en in het Head-Up Display een waar‐
schuwingssymbool weergegeven.
Rood symbool wordt weergegeven en
er klinkt een signaal.
Direct zelf ingrijpen door remmen of uitwijken.
Remingreep
De waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing
wordt de maximale remkracht toegepast. Een
voorwaarde voor de ondersteuning van de
rembekrachtiging is het snel en krachtig in‐
trappen van het rempedaal. Daarnaast kan het
systeem bij botsingsgevaar ondersteuning bie‐
den door een beperkte remingreep. De auto
kan bij lage snelheid afgeremd worden tot stil‐
stand.
Handgeschakelde versnellingsbak: bij een re‐
mingreep tot stilstand is het mogelijk dat de
motor uitgeschakeld wordt.
De remingreep vindt alleen plaats wanneer de
dynamische stabiliteitscontrole DSC ingescha‐
keld en de dynamische tractiecontrole niet is
geactiveerd.Seite 125VeiligheidBediening125
Online Edition for Part no. 01 40 2 966 245 - X/15

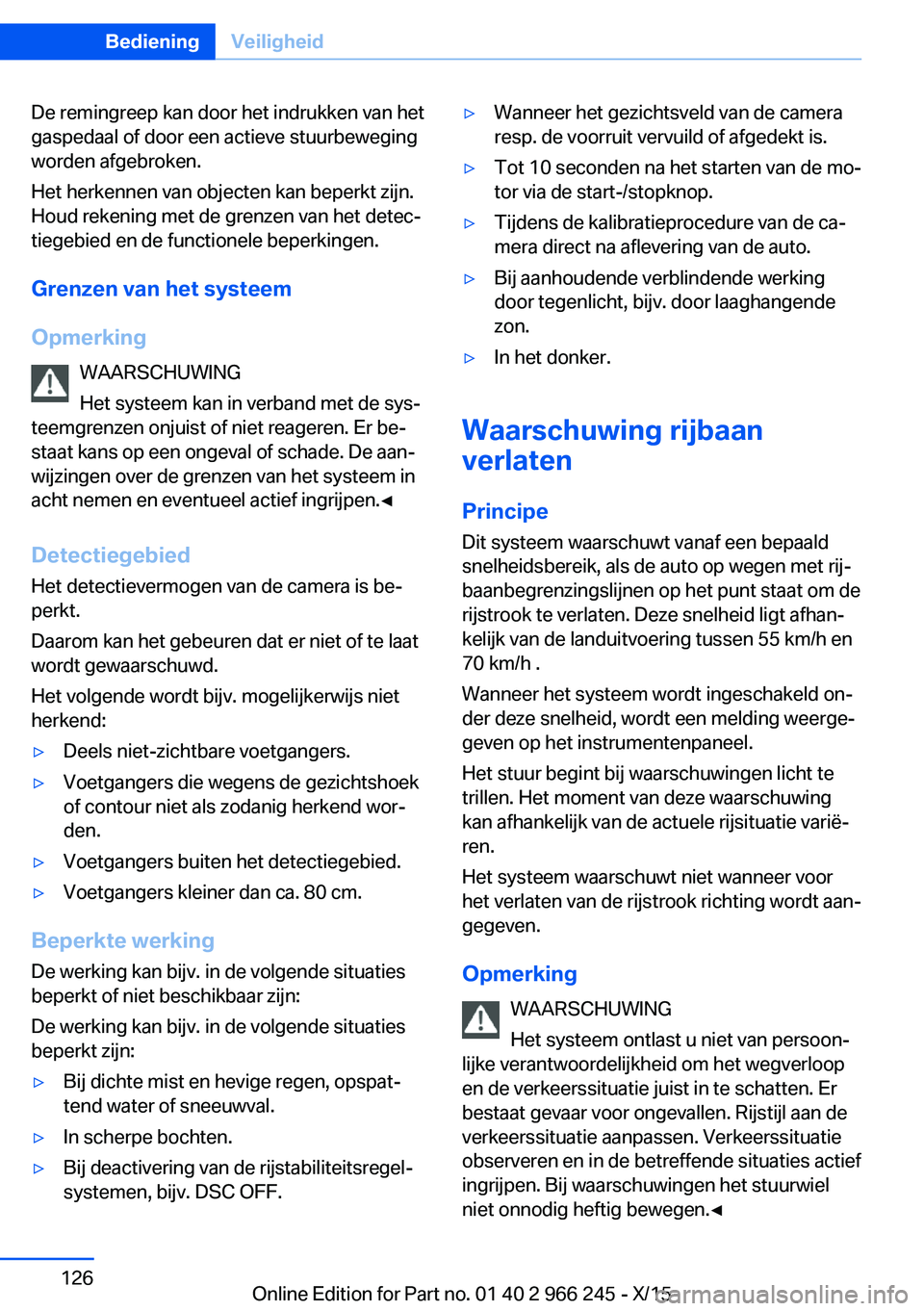

De remingreep kan door het indrukken van het
gaspedaal of door een actieve stuurbeweging
worden afgebroken.
Het herkennen van objecten kan beperkt zijn.
Houd rekening met de grenzen van het detec‐
tiegebied en de functionele beperkingen.
Grenzen van het systeem
Opmerking WAARSCHUWING
Het systeem kan in verband met de sys‐
teemgrenzen onjuist of niet reageren. Er be‐
staat kans op een ongeval of schade. De aan‐
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.◀
Detectiegebied Het detectievermogen van de camera is be‐
perkt.
Daarom kan het gebeuren dat er niet of te laat
wordt gewaarschuwd.
Het volgende wordt bijv. mogelijkerwijs niet
herkend:▷Deels niet-zichtbare voetgangers.▷Voetgangers die wegens de gezichtshoek
of contour niet als zodanig herkend wor‐
den.▷Voetgangers buiten het detectiegebied.▷Voetgangers kleiner dan ca. 80 cm.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt of niet beschikbaar zijn:
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Bij dichte mist en hevige regen, opspat‐
tend water of sneeuwval.▷In scherpe bochten.▷Bij deactivering van de rijstabiliteitsregel‐
systemen, bijv. DSC OFF.▷Wanneer het gezichtsveld van de camera
resp. de voorruit vervuild of afgedekt is.▷Tot 10 seconden na het starten van de mo‐
tor via de start-/stopknop.▷Tijdens de kalibratieprocedure van de ca‐
mera direct na aflevering van de auto.▷Bij aanhoudende verblindende werking
door tegenlicht, bijv. door laaghangende
zon.▷In het donker.
Waarschuwing rijbaan
verlaten
Principe
Dit systeem waarschuwt vanaf een bepaald
snelheidsbereik, als de auto op wegen met rij‐
baanbegrenzingslijnen op het punt staat om de
rijstrook te verlaten. Deze snelheid ligt afhan‐
kelijk van de landuitvoering tussen 55 km/h en
70 km/h .
Wanneer het systeem wordt ingeschakeld on‐
der deze snelheid, wordt een melding weerge‐
geven op het instrumentenpaneel.
Het stuur begint bij waarschuwingen licht te
trillen. Het moment van deze waarschuwing
kan afhankelijk van de actuele rijsituatie varië‐
ren.
Het systeem waarschuwt niet wanneer voor
het verlaten van de rijstrook richting wordt aan‐
gegeven.
Opmerking WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om het wegverloop
en de verkeerssituatie juist in te schatten. Er
bestaat gevaar voor ongevallen. Rijstijl aan de
verkeerssituatie aanpassen. Verkeerssituatie
observeren en in de betreffende situaties actief
ingrijpen. Bij waarschuwingen het stuurwiel
niet onnodig heftig bewegen.◀
Seite 126BedieningVeiligheid126
Online Edition for Part no. 01 40 2 966 245 - X/15

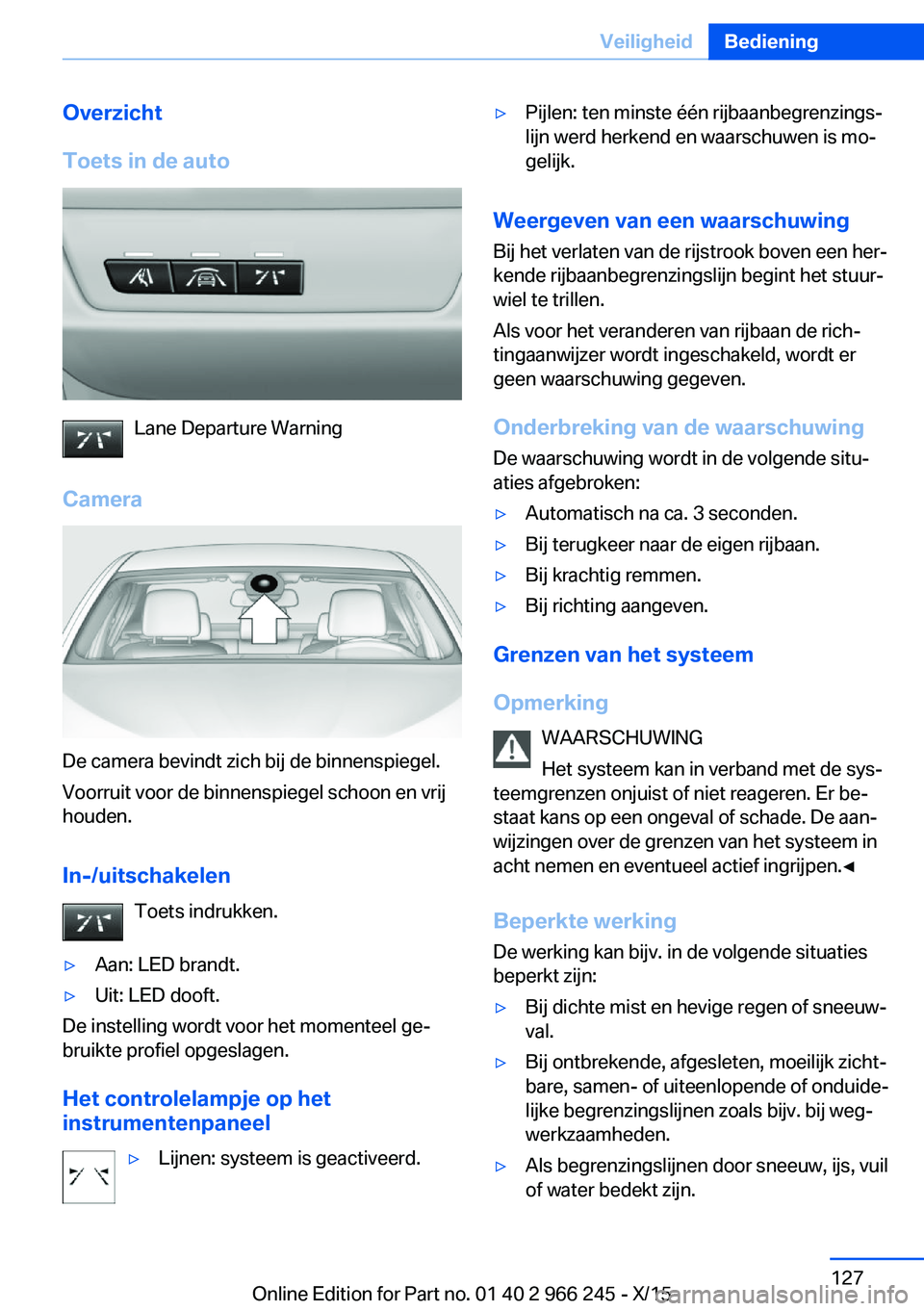

Overzicht
Toets in de auto
Lane Departure Warning
Camera
De camera bevindt zich bij de binnenspiegel.
Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen Toets indrukken.
▷Aan: LED brandt.▷Uit: LED dooft.
De instelling wordt voor het momenteel ge‐
bruikte profiel opgeslagen.
Het controlelampje op het
instrumentenpaneel
▷Lijnen: systeem is geactiveerd.▷Pijlen: ten minste één rijbaanbegrenzings‐
lijn werd herkend en waarschuwen is mo‐
gelijk.
Weergeven van een waarschuwing
Bij het verlaten van de rijstrook boven een her‐
kende rijbaanbegrenzingslijn begint het stuur‐
wiel te trillen.
Als voor het veranderen van rijbaan de rich‐
tingaanwijzer wordt ingeschakeld, wordt er
geen waarschuwing gegeven.
Onderbreking van de waarschuwing De waarschuwing wordt in de volgende situ‐
aties afgebroken:
▷Automatisch na ca. 3 seconden.▷Bij terugkeer naar de eigen rijbaan.▷Bij krachtig remmen.▷Bij richting aangeven.
Grenzen van het systeem
Opmerking WAARSCHUWING
Het systeem kan in verband met de sys‐
teemgrenzen onjuist of niet reageren. Er be‐
staat kans op een ongeval of schade. De aan‐
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.◀
Beperkte werking De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Bij dichte mist en hevige regen of sneeuw‐
val.▷Bij ontbrekende, afgesleten, moeilijk zicht‐
bare, samen- of uiteenlopende of onduide‐
lijke begrenzingslijnen zoals bijv. bij weg‐
werkzaamheden.▷Als begrenzingslijnen door sneeuw, ijs, vuil
of water bedekt zijn.Seite 127VeiligheidBediening127
Online Edition for Part no. 01 40 2 966 245 - X/15

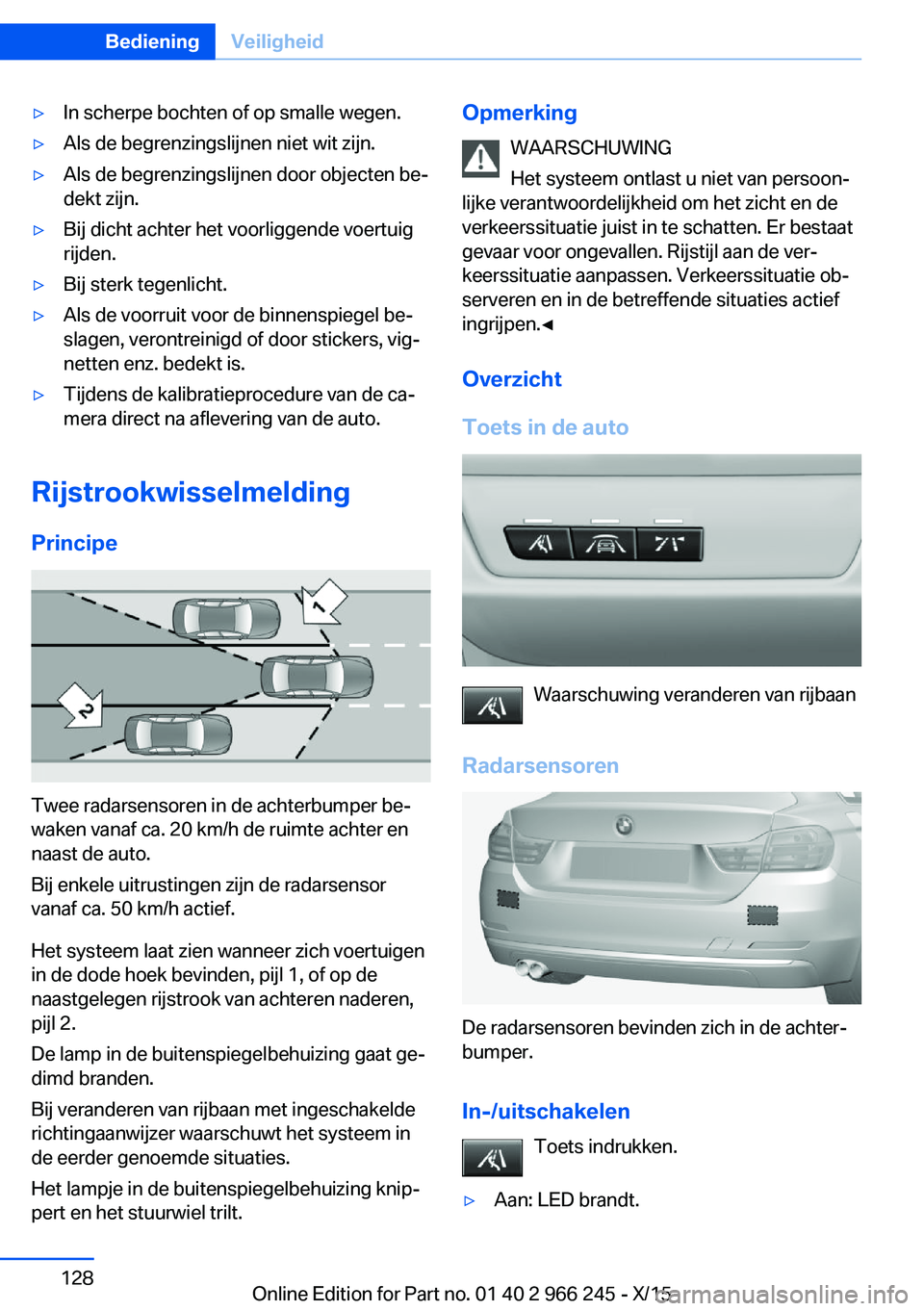

▷In scherpe bochten of op smalle wegen.▷Als de begrenzingslijnen niet wit zijn.▷Als de begrenzingslijnen door objecten be‐
dekt zijn.▷Bij dicht achter het voorliggende voertuig
rijden.▷Bij sterk tegenlicht.▷Als de voorruit voor de binnenspiegel be‐
slagen, verontreinigd of door stickers, vig‐
netten enz. bedekt is.▷Tijdens de kalibratieprocedure van de ca‐
mera direct na aflevering van de auto.
Rijstrookwisselmelding
Principe
Twee radarsensoren in de achterbumper be‐
waken vanaf ca. 20 km/h de ruimte achter en
naast de auto.
Bij enkele uitrustingen zijn de radarsensor
vanaf ca. 50 km/h actief.
Het systeem laat zien wanneer zich voertuigen
in de dode hoek bevinden, pijl 1, of op de
naastgelegen rijstrook van achteren naderen,
pijl 2.
De lamp in de buitenspiegelbehuizing gaat ge‐
dimd branden.
Bij veranderen van rijbaan met ingeschakelde
richtingaanwijzer waarschuwt het systeem in
de eerder genoemde situaties.
Het lampje in de buitenspiegelbehuizing knip‐
pert en het stuurwiel trilt.
Opmerking
WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om het zicht en de
verkeerssituatie juist in te schatten. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
Overzicht
Toets in de auto
Waarschuwing veranderen van rijbaan
Radarsensoren
De radarsensoren bevinden zich in de achter‐
bumper.
In-/uitschakelen Toets indrukken.
▷Aan: LED brandt.Seite 128BedieningVeiligheid128
Online Edition for Part no. 01 40 2 966 245 - X/15

▷Uit: LED dooft.
De instelling wordt voor het momenteel ge‐
bruikte profiel opgeslagen.
Weergave
Lamp in buitenspiegelbehuizing
Informatieniveau
De gedimde lamp in de buitenspiegelbehuizing
geeft aan dat zich voertuigen in de dode hoek
bevinden of van achteren naderen.
WAARSCHUWING Als de richtingaanwijzer wordt ingeschakeld
terwijl er zich een voertuig in het kritieke ge‐
bied bevindt, gaat het stuurwiel kort trillen en
begint de lamp in de buitenspiegelbehuizing
fel te knipperen.
De waarschuwing wordt beëindigd, als de rich‐
tingaanwijzer wordt uitgeschakeld of als het
andere voertuig het kritieke gebied heeft verla‐
ten.
Kort opflitsen
Het kort opflitsen van het lampje bij het ont‐
grendelen van de auto dient voor de zelftest
van het systeem.
Grenzen van het systeem
Opmerking WAARSCHUWING
Het systeem kan in verband met de sys‐
teemgrenzen onjuist of niet reageren. Er be‐
staat kans op een ongeval of schade. De aan‐
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.◀
Beperkte werking De werking kan in de volgende voorbeeldsitua‐
ties beperkt zijn:▷Als de snelheid van het naderende voertuig
aanzienlijk hoger is dan de eigen snelheid.▷Bij dichte mist en hevige regen of sneeuw‐
val.▷In scherpe bochten of op smalle wegen.▷Als de achterbumper vervuild is of met ijs
is bedekt, of als er stickers op zijn aange‐
bracht.▷Bij uitstekende lading.
Bij een bezette aanhangwagencontactdoos,
bijv. bij het rijden met een aanhangwagen of
fietsendrager, kan het systeem niet worden in‐
geschakeld. Er wordt een Check-Control-mel‐
ding weergegeven.
Als de werking is beperkt, wordt een Check-
Control-melding weergegeven.
Handmatige
snelheidsbegrenzer
Principe Met het systeem kan de snelheid vanaf een
waarde van 30 km/h begrensd worden. Bene‐
den de ingestelde snelheidslimiet kan zonder
beperkingen worden gereden.
Seite 129VeiligheidBediening129
Online Edition for Part no. 01 40 2 966 245 - X/15

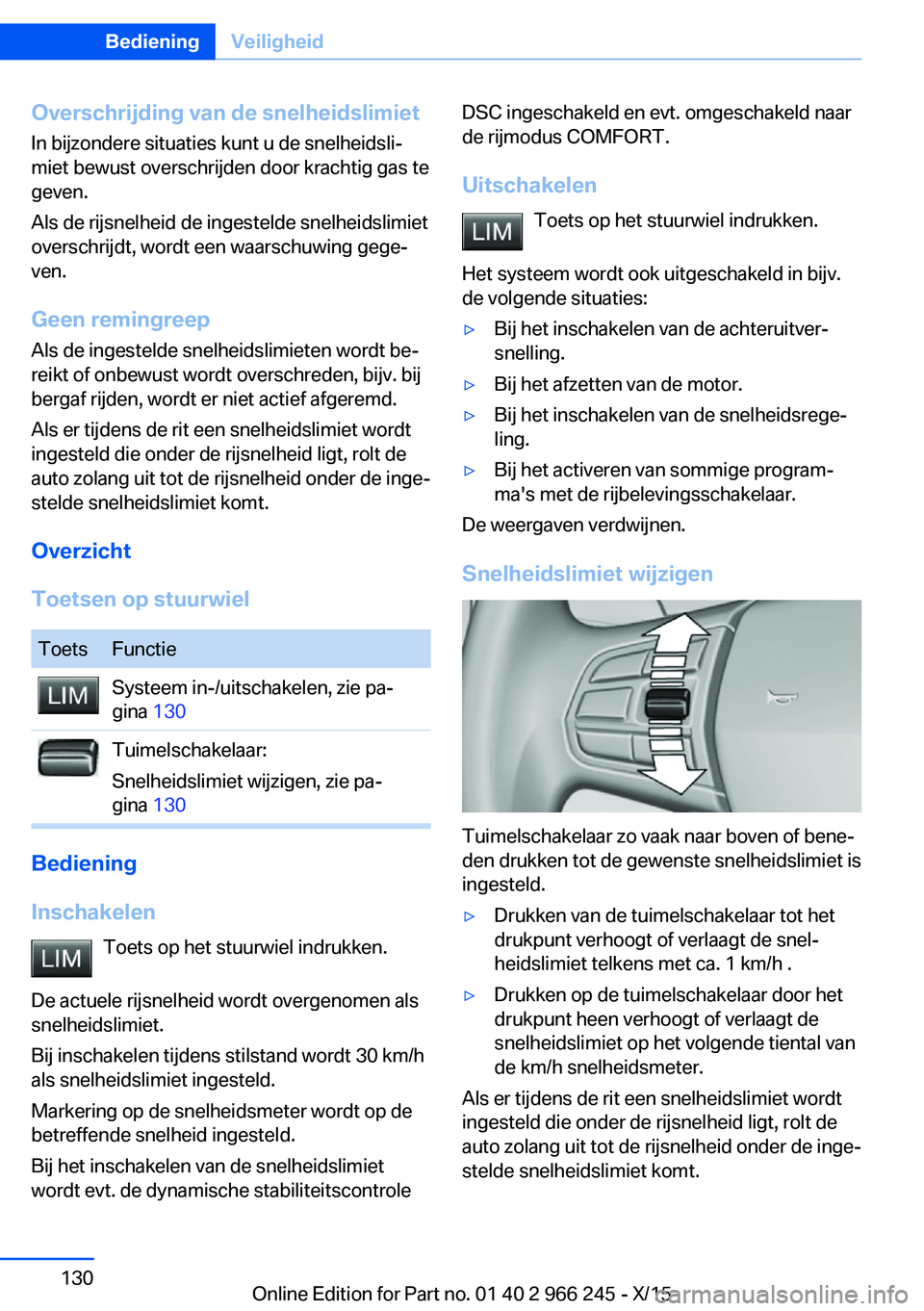

Overschrijding van de snelheidslimiet
In bijzondere situaties kunt u de snelheidsli‐
miet bewust overschrijden door krachtig gas te
geven.
Als de rijsnelheid de ingestelde snelheidslimiet
overschrijdt, wordt een waarschuwing gege‐
ven.
Geen remingreep Als de ingestelde snelheidslimieten wordt be‐
reikt of onbewust wordt overschreden, bijv. bij
bergaf rijden, wordt er niet actief afgeremd.
Als er tijdens de rit een snelheidslimiet wordt
ingesteld die onder de rijsnelheid ligt, rolt de
auto zolang uit tot de rijsnelheid onder de inge‐
stelde snelheidslimiet komt.
Overzicht
Toetsen op stuurwielToetsFunctieSysteem in-/uitschakelen, zie pa‐
gina 130Tuimelschakelaar:
Snelheidslimiet wijzigen, zie pa‐
gina 130
Bediening
Inschakelen Toets op het stuurwiel indrukken.
De actuele rijsnelheid wordt overgenomen als
snelheidslimiet.
Bij inschakelen tijdens stilstand wordt 30 km/h
als snelheidslimiet ingesteld.
Markering op de snelheidsmeter wordt op de
betreffende snelheid ingesteld.
Bij het inschakelen van de snelheidslimiet
wordt evt. de dynamische stabiliteitscontrole
DSC ingeschakeld en evt. omgeschakeld naar
de rijmodus COMFORT.
Uitschakelen Toets op het stuurwiel indrukken.
Het systeem wordt ook uitgeschakeld in bijv.
de volgende situaties:▷Bij het inschakelen van de achteruitver‐
snelling.▷Bij het afzetten van de motor.▷Bij het inschakelen van de snelheidsrege‐
ling.▷Bij het activeren van sommige program‐
ma's met de rijbelevingsschakelaar.
De weergaven verdwijnen.
Snelheidslimiet wijzigen
Tuimelschakelaar zo vaak naar boven of bene‐
den drukken tot de gewenste snelheidslimiet is
ingesteld.
▷Drukken van de tuimelschakelaar tot het
drukpunt verhoogt of verlaagt de snel‐
heidslimiet telkens met ca. 1 km/h .▷Drukken op de tuimelschakelaar door het
drukpunt heen verhoogt of verlaagt de
snelheidslimiet op het volgende tiental van
de km/h snelheidsmeter.
Als er tijdens de rit een snelheidslimiet wordt
ingesteld die onder de rijsnelheid ligt, rolt de
auto zolang uit tot de rijsnelheid onder de inge‐
stelde snelheidslimiet komt.
Seite 130BedieningVeiligheid130
Online Edition for Part no. 01 40 2 966 245 - X/15
