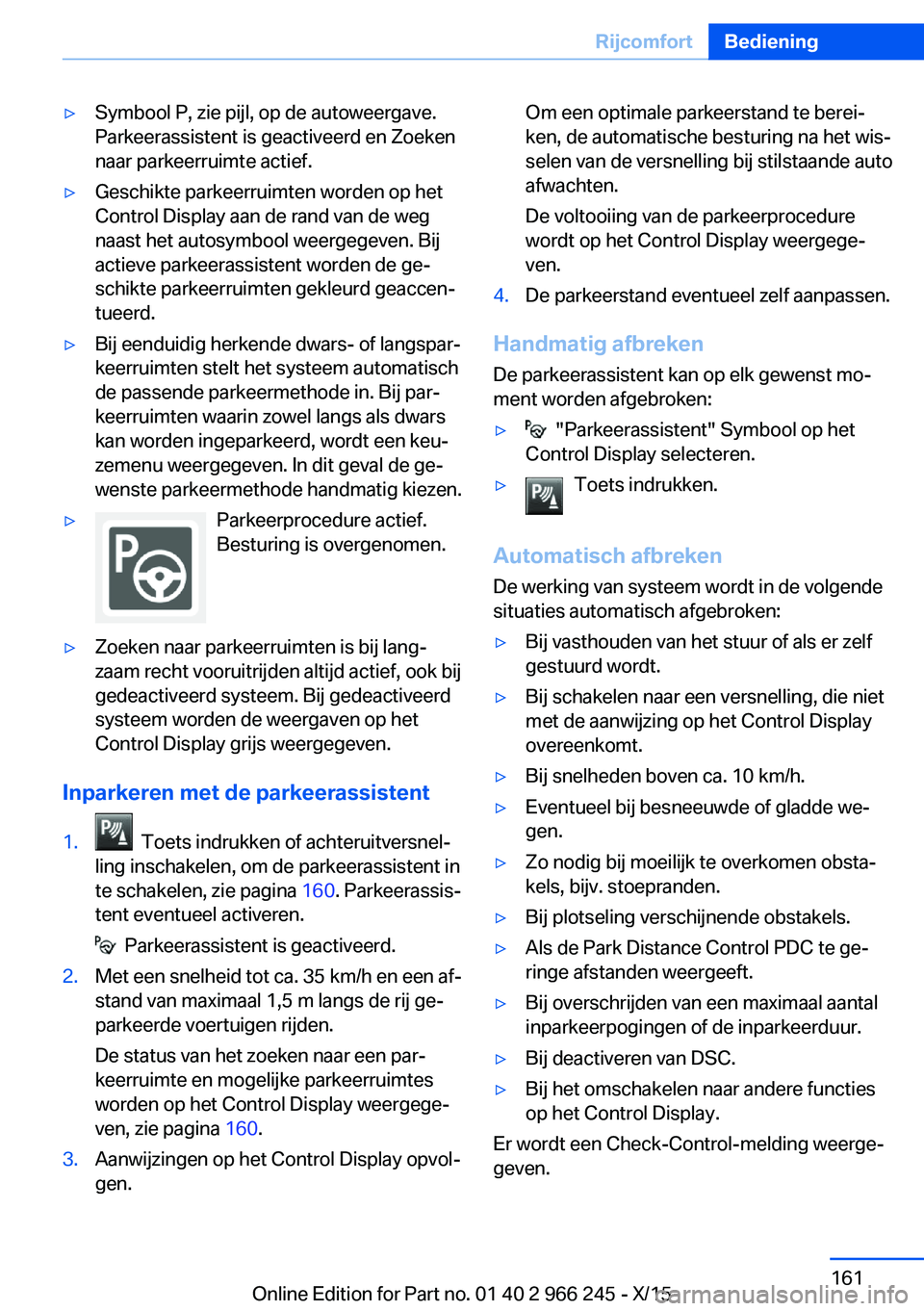

▷Symbool P, zie pijl, op de autoweergave.
Parkeerassistent is geactiveerd en Zoeken
naar parkeerruimte actief.▷Geschikte parkeerruimten worden op het
Control Display aan de rand van de weg
naast het autosymbool weergegeven. Bij
actieve parkeerassistent worden de ge‐
schikte parkeerruimten gekleurd geaccen‐
tueerd.▷Bij eenduidig herkende dwars- of langspar‐
keerruimten stelt het systeem automatisch
de passende parkeermethode in. Bij par‐
keerruimten waarin zowel langs als dwars
kan worden ingeparkeerd, wordt een keu‐
zemenu weergegeven. In dit geval de ge‐
wenste parkeermethode handmatig kiezen.▷Parkeerprocedure actief.
Besturing is overgenomen.▷Zoeken naar parkeerruimten is bij lang‐
zaam recht vooruitrijden altijd actief, ook bij
gedeactiveerd systeem. Bij gedeactiveerd
systeem worden de weergaven op het
Control Display grijs weergegeven.
Inparkeren met de parkeerassistent
1. Toets indrukken of achteruitversnel‐
ling inschakelen, om de parkeerassistent in
te schakelen, zie pagina 160. Parkeerassis‐
tent eventueel activeren.
Parkeerassistent is geactiveerd.
2.Met een snelheid tot ca. 35 km/h en een af‐
stand van maximaal 1,5 m langs de rij ge‐
parkeerde voertuigen rijden.
De status van het zoeken naar een par‐
keerruimte en mogelijke parkeerruimtes
worden op het Control Display weergege‐
ven, zie pagina 160.3.Aanwijzingen op het Control Display opvol‐
gen.Om een optimale parkeerstand te berei‐
ken, de automatische besturing na het wis‐
selen van de versnelling bij stilstaande auto
afwachten.
De voltooiing van de parkeerprocedure
wordt op het Control Display weergege‐
ven.4.De parkeerstand eventueel zelf aanpassen.
Handmatig afbreken
De parkeerassistent kan op elk gewenst mo‐
ment worden afgebroken:
▷ "Parkeerassistent" Symbool op het
Control Display selecteren.▷Toets indrukken.
Automatisch afbreken
De werking van systeem wordt in de volgende
situaties automatisch afgebroken:
▷Bij vasthouden van het stuur of als er zelf
gestuurd wordt.▷Bij schakelen naar een versnelling, die niet
met de aanwijzing op het Control Display
overeenkomt.▷Bij snelheden boven ca. 10 km/h.▷Eventueel bij besneeuwde of gladde we‐
gen.▷Zo nodig bij moeilijk te overkomen obsta‐
kels, bijv. stoepranden.▷Bij plotseling verschijnende obstakels.▷Als de Park Distance Control PDC te ge‐
ringe afstanden weergeeft.▷Bij overschrijden van een maximaal aantal
inparkeerpogingen of de inparkeerduur.▷Bij deactiveren van DSC.▷Bij het omschakelen naar andere functies
op het Control Display.
Er wordt een Check-Control-melding weerge‐
geven.
Seite 161RijcomfortBediening161
Online Edition for Part no. 01 40 2 966 245 - X/15

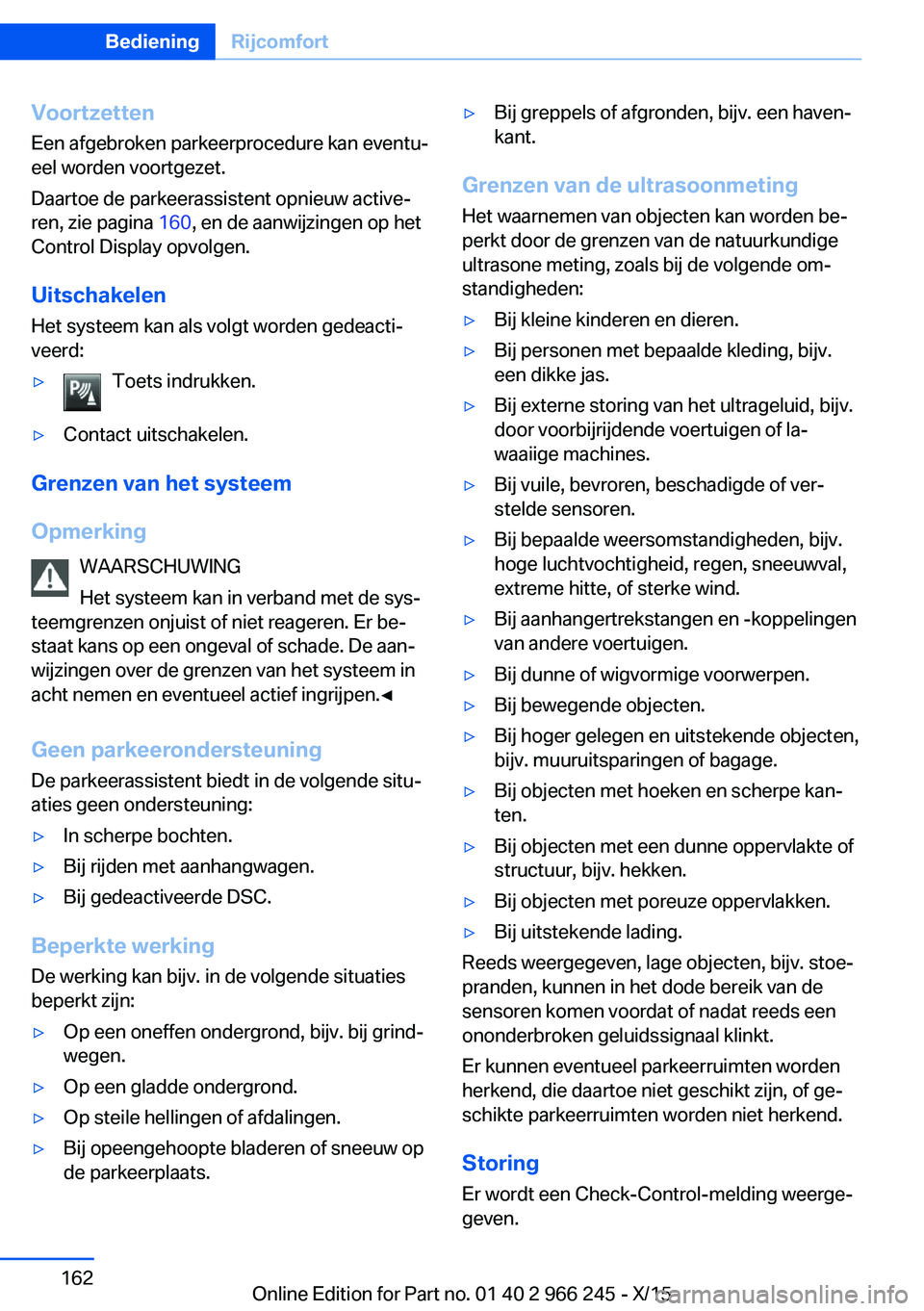

VoortzettenEen afgebroken parkeerprocedure kan eventu‐
eel worden voortgezet.
Daartoe de parkeerassistent opnieuw active‐
ren, zie pagina 160, en de aanwijzingen op het
Control Display opvolgen.
Uitschakelen
Het systeem kan als volgt worden gedeacti‐ veerd:▷Toets indrukken.▷Contact uitschakelen.
Grenzen van het systeem
Opmerking WAARSCHUWING
Het systeem kan in verband met de sys‐
teemgrenzen onjuist of niet reageren. Er be‐
staat kans op een ongeval of schade. De aan‐
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.◀
Geen parkeerondersteuning
De parkeerassistent biedt in de volgende situ‐
aties geen ondersteuning:
▷In scherpe bochten.▷Bij rijden met aanhangwagen.▷Bij gedeactiveerde DSC.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Op een oneffen ondergrond, bijv. bij grind‐
wegen.▷Op een gladde ondergrond.▷Op steile hellingen of afdalingen.▷Bij opeengehoopte bladeren of sneeuw op
de parkeerplaats.▷Bij greppels of afgronden, bijv. een haven‐
kant.
Grenzen van de ultrasoonmeting
Het waarnemen van objecten kan worden be‐
perkt door de grenzen van de natuurkundige
ultrasone meting, zoals bij de volgende om‐
standigheden:
▷Bij kleine kinderen en dieren.▷Bij personen met bepaalde kleding, bijv.
een dikke jas.▷Bij externe storing van het ultrageluid, bijv.
door voorbijrijdende voertuigen of la‐
waaiige machines.▷Bij vuile, bevroren, beschadigde of ver‐
stelde sensoren.▷Bij bepaalde weersomstandigheden, bijv.
hoge luchtvochtigheid, regen, sneeuwval,
extreme hitte, of sterke wind.▷Bij aanhangertrekstangen en -koppelingen
van andere voertuigen.▷Bij dunne of wigvormige voorwerpen.▷Bij bewegende objecten.▷Bij hoger gelegen en uitstekende objecten,
bijv. muuruitsparingen of bagage.▷Bij objecten met hoeken en scherpe kan‐
ten.▷Bij objecten met een dunne oppervlakte of
structuur, bijv. hekken.▷Bij objecten met poreuze oppervlakken.▷Bij uitstekende lading.
Reeds weergegeven, lage objecten, bijv. stoe‐
pranden, kunnen in het dode bereik van de
sensoren komen voordat of nadat reeds een
ononderbroken geluidssignaal klinkt.
Er kunnen eventueel parkeerruimten worden
herkend, die daartoe niet geschikt zijn, of ge‐
schikte parkeerruimten worden niet herkend.
Storing Er wordt een Check-Control-melding weerge‐
geven.
Seite 162BedieningRijcomfort162
Online Edition for Part no. 01 40 2 966 245 - X/15

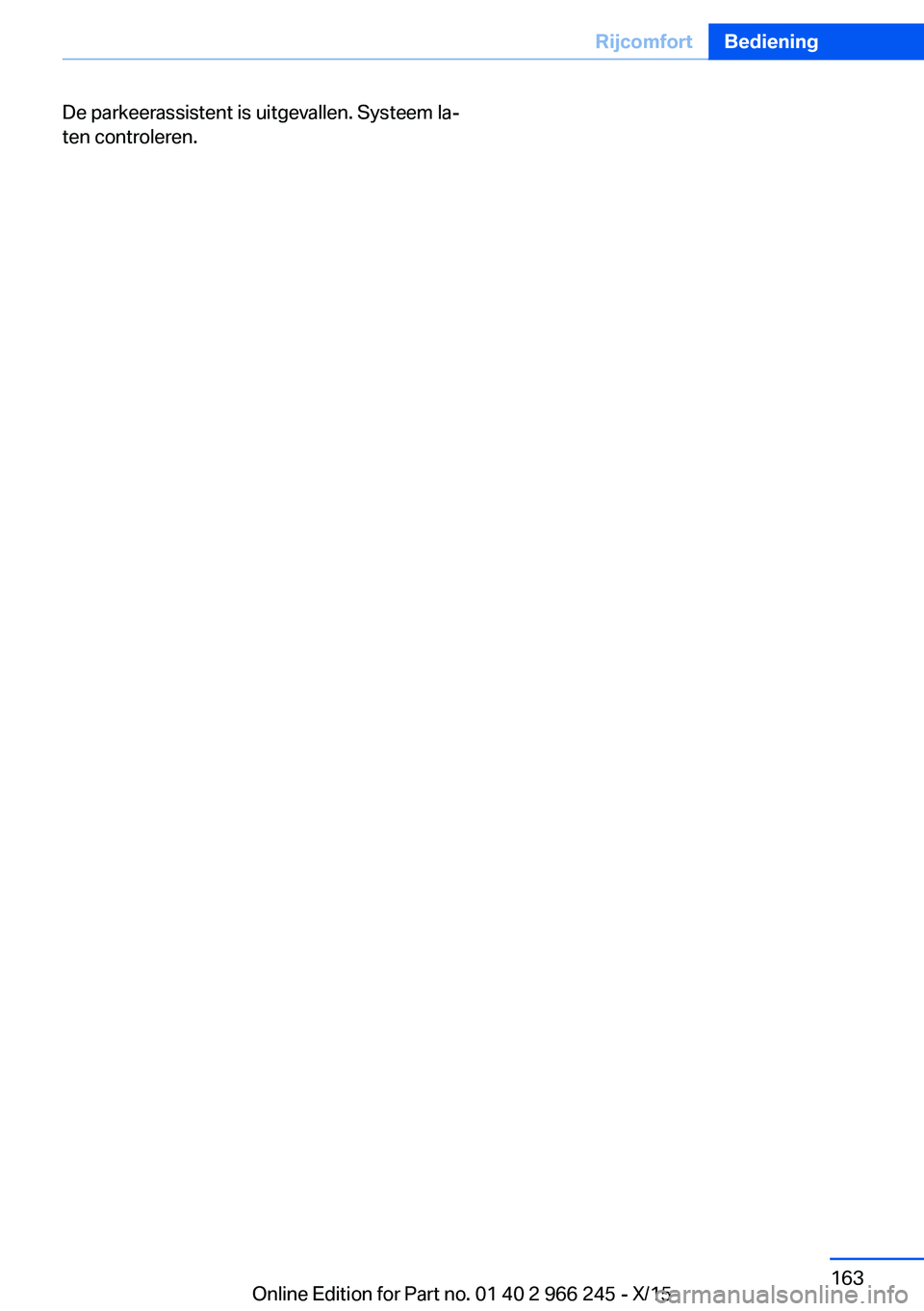

De parkeerassistent is uitgevallen. Systeem la‐
ten controleren.Seite 163RijcomfortBediening163
Online Edition for Part no. 01 40 2 966 245 - X/15

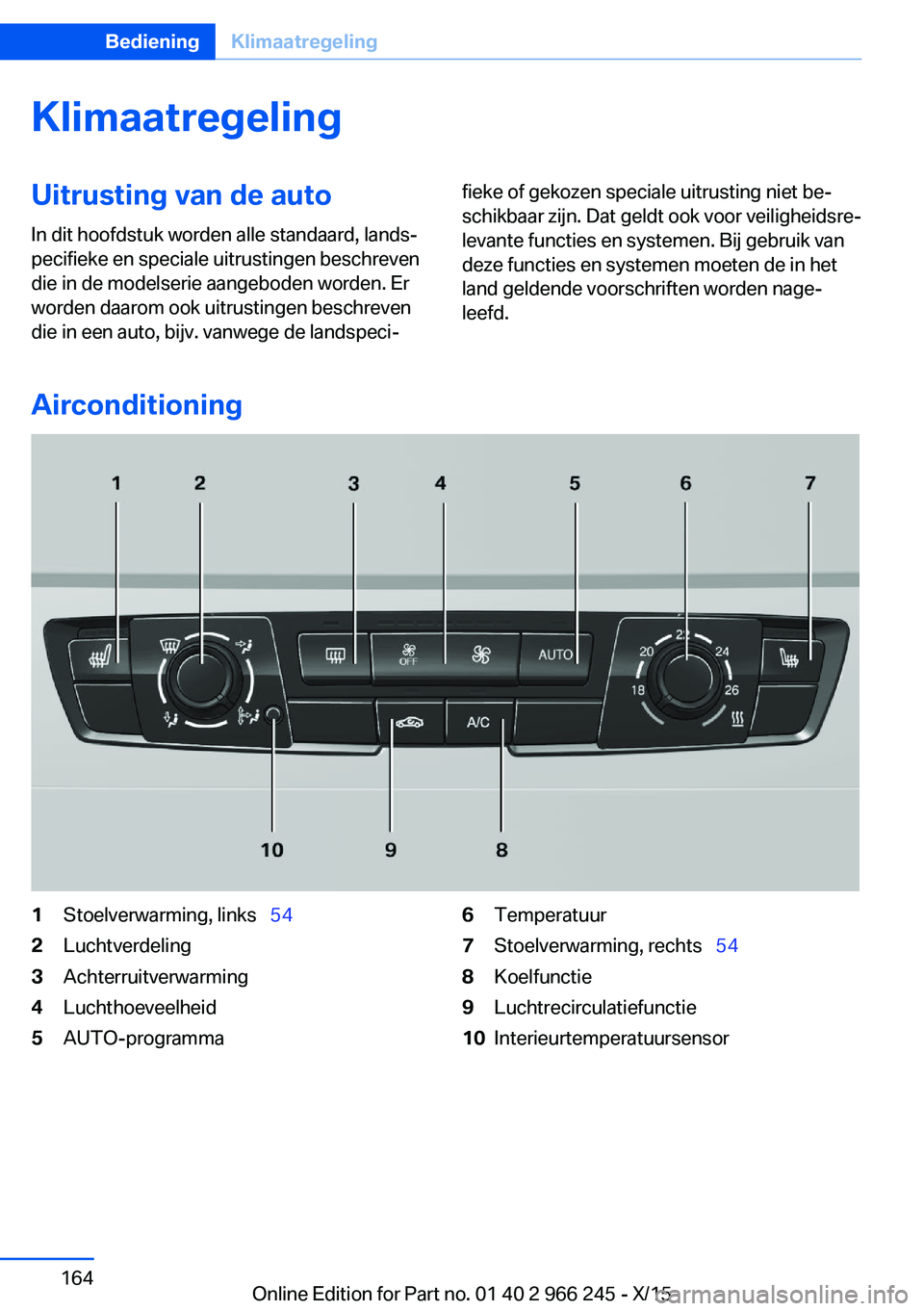

KlimaatregelingUitrusting van de autoIn dit hoofdstuk worden alle standaard, lands‐
pecifieke en speciale uitrustingen beschreven
die in de modelserie aangeboden worden. Er
worden daarom ook uitrustingen beschreven
die in een auto, bijv. vanwege de landspeci‐fieke of gekozen speciale uitrusting niet be‐
schikbaar zijn. Dat geldt ook voor veiligheidsre‐
levante functies en systemen. Bij gebruik van
deze functies en systemen moeten de in het
land geldende voorschriften worden nage‐
leefd.
Airconditioning
1Stoelverwarming, links   542Luchtverdeling3Achterruitverwarming4Luchthoeveelheid5AUTO-programma6Temperatuur7Stoelverwarming, rechts   548Koelfunctie9Luchtrecirculatiefunctie10InterieurtemperatuursensorSeite 164BedieningKlimaatregeling164
Online Edition for Part no. 01 40 2 966 245 - X/15

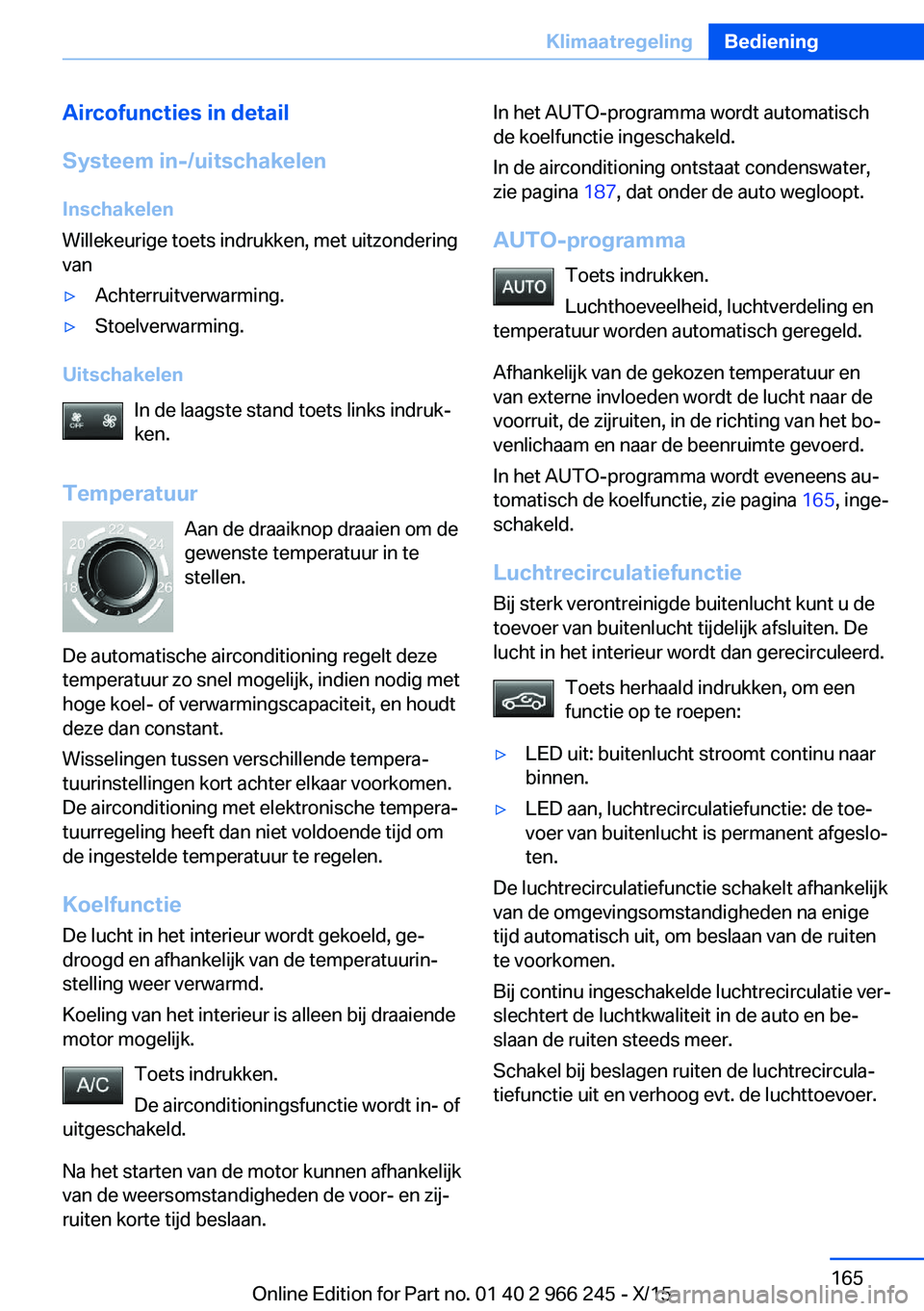

Aircofuncties in detail
Systeem in-/uitschakelen Inschakelen
Willekeurige toets indrukken, met uitzondering
van▷Achterruitverwarming.▷Stoelverwarming.
Uitschakelen
In de laagste stand toets links indruk‐
ken.
Temperatuur Aan de draaiknop draaien om de
gewenste temperatuur in te
stellen.
De automatische airconditioning regelt deze
temperatuur zo snel mogelijk, indien nodig met
hoge koel- of verwarmingscapaciteit, en houdt
deze dan constant.
Wisselingen tussen verschillende tempera‐
tuurinstellingen kort achter elkaar voorkomen.
De airconditioning met elektronische tempera‐
tuurregeling heeft dan niet voldoende tijd om
de ingestelde temperatuur te regelen.
Koelfunctie
De lucht in het interieur wordt gekoeld, ge‐
droogd en afhankelijk van de temperatuurin‐
stelling weer verwarmd.
Koeling van het interieur is alleen bij draaiende
motor mogelijk.
Toets indrukken.
De airconditioningsfunctie wordt in- of
uitgeschakeld.
Na het starten van de motor kunnen afhankelijk
van de weersomstandigheden de voor- en zij‐
ruiten korte tijd beslaan.
In het AUTO-programma wordt automatisch
de koelfunctie ingeschakeld.
In de airconditioning ontstaat condenswater,
zie pagina 187, dat onder de auto wegloopt.
AUTO-programma Toets indrukken.
Luchthoeveelheid, luchtverdeling en
temperatuur worden automatisch geregeld.
Afhankelijk van de gekozen temperatuur en
van externe invloeden wordt de lucht naar de
voorruit, de zijruiten, in de richting van het bo‐
venlichaam en naar de beenruimte gevoerd.
In het AUTO-programma wordt eveneens au‐
tomatisch de koelfunctie, zie pagina 165, inge‐
schakeld.
Luchtrecirculatiefunctie
Bij sterk verontreinigde buitenlucht kunt u de
toevoer van buitenlucht tijdelijk afsluiten. De
lucht in het interieur wordt dan gerecirculeerd.
Toets herhaald indrukken, om een
functie op te roepen:▷LED uit: buitenlucht stroomt continu naar
binnen.▷LED aan, luchtrecirculatiefunctie: de toe‐
voer van buitenlucht is permanent afgeslo‐
ten.
De luchtrecirculatiefunctie schakelt afhankelijk
van de omgevingsomstandigheden na enige
tijd automatisch uit, om beslaan van de ruiten
te voorkomen.
Bij continu ingeschakelde luchtrecirculatie ver‐
slechtert de luchtkwaliteit in de auto en be‐
slaan de ruiten steeds meer.
Schakel bij beslagen ruiten de luchtrecircula‐
tiefunctie uit en verhoog evt. de luchttoevoer.
Seite 165KlimaatregelingBediening165
Online Edition for Part no. 01 40 2 966 245 - X/15

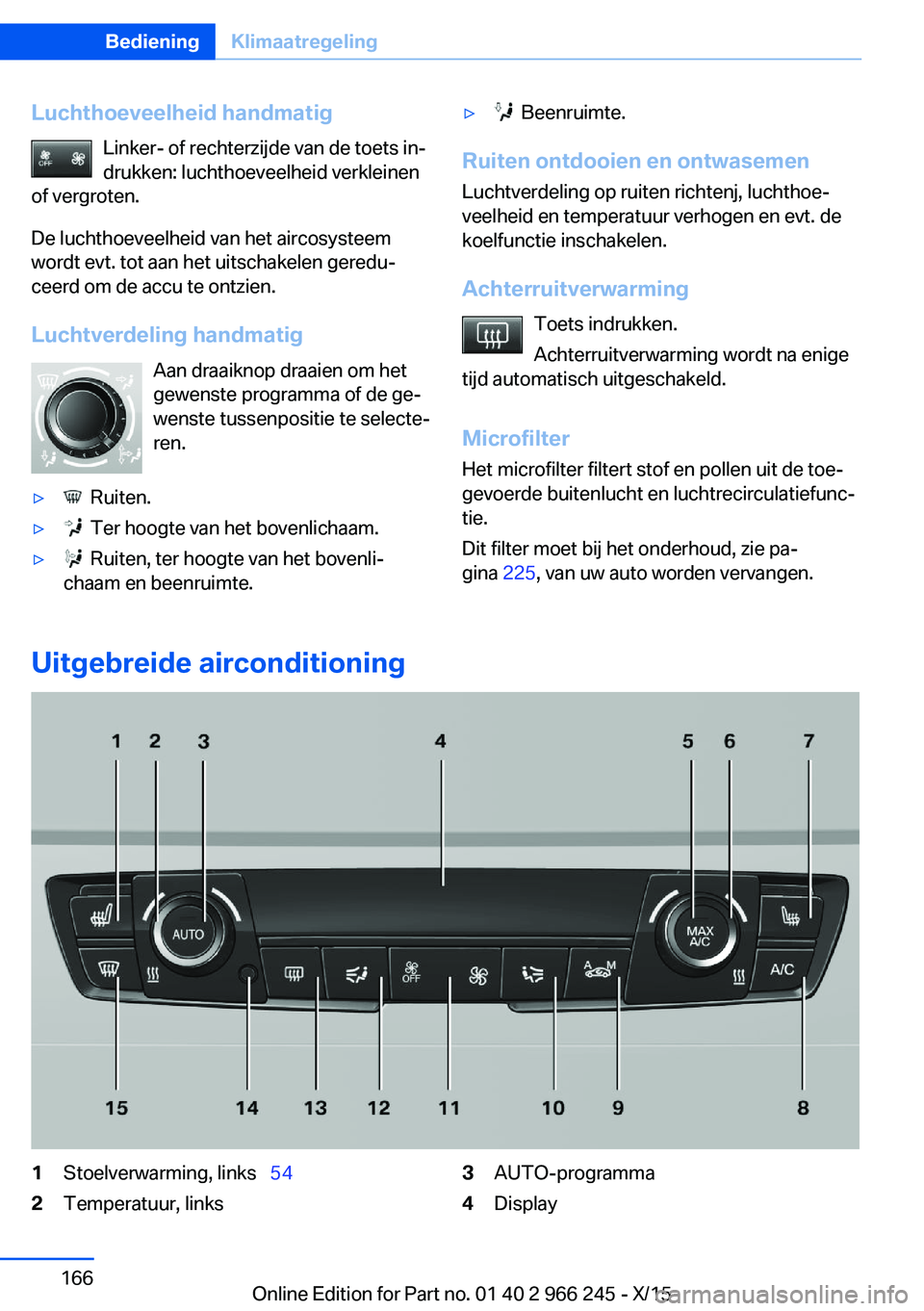

Luchthoeveelheid handmatigLinker- of rechterzijde van de toets in‐
drukken: luchthoeveelheid verkleinen
of vergroten.
De luchthoeveelheid van het aircosysteem wordt evt. tot aan het uitschakelen geredu‐
ceerd om de accu te ontzien.
Luchtverdeling handmatig Aan draaiknop draaien om het
gewenste programma of de ge‐
wenste tussenpositie te selecte‐
ren.▷ Ruiten.▷ Ter hoogte van het bovenlichaam.▷ Ruiten, ter hoogte van het bovenli‐
chaam en beenruimte.▷ Beenruimte.
Ruiten ontdooien en ontwasemen
Luchtverdeling op ruiten richtenj, luchthoe‐
veelheid en temperatuur verhogen en evt. de
koelfunctie inschakelen.
Achterruitverwarming Toets indrukken.
Achterruitverwarming wordt na enige
tijd automatisch uitgeschakeld.
Microfilter Het microfilter filtert stof en pollen uit de toe‐gevoerde buitenlucht en luchtrecirculatiefunc‐
tie.
Dit filter moet bij het onderhoud, zie pa‐
gina 225, van uw auto worden vervangen.Uitgebreide airconditioning
1Stoelverwarming, links   542Temperatuur, links3AUTO-programma4DisplaySeite 166BedieningKlimaatregeling166
Online Edition for Part no. 01 40 2 966 245 - X/15

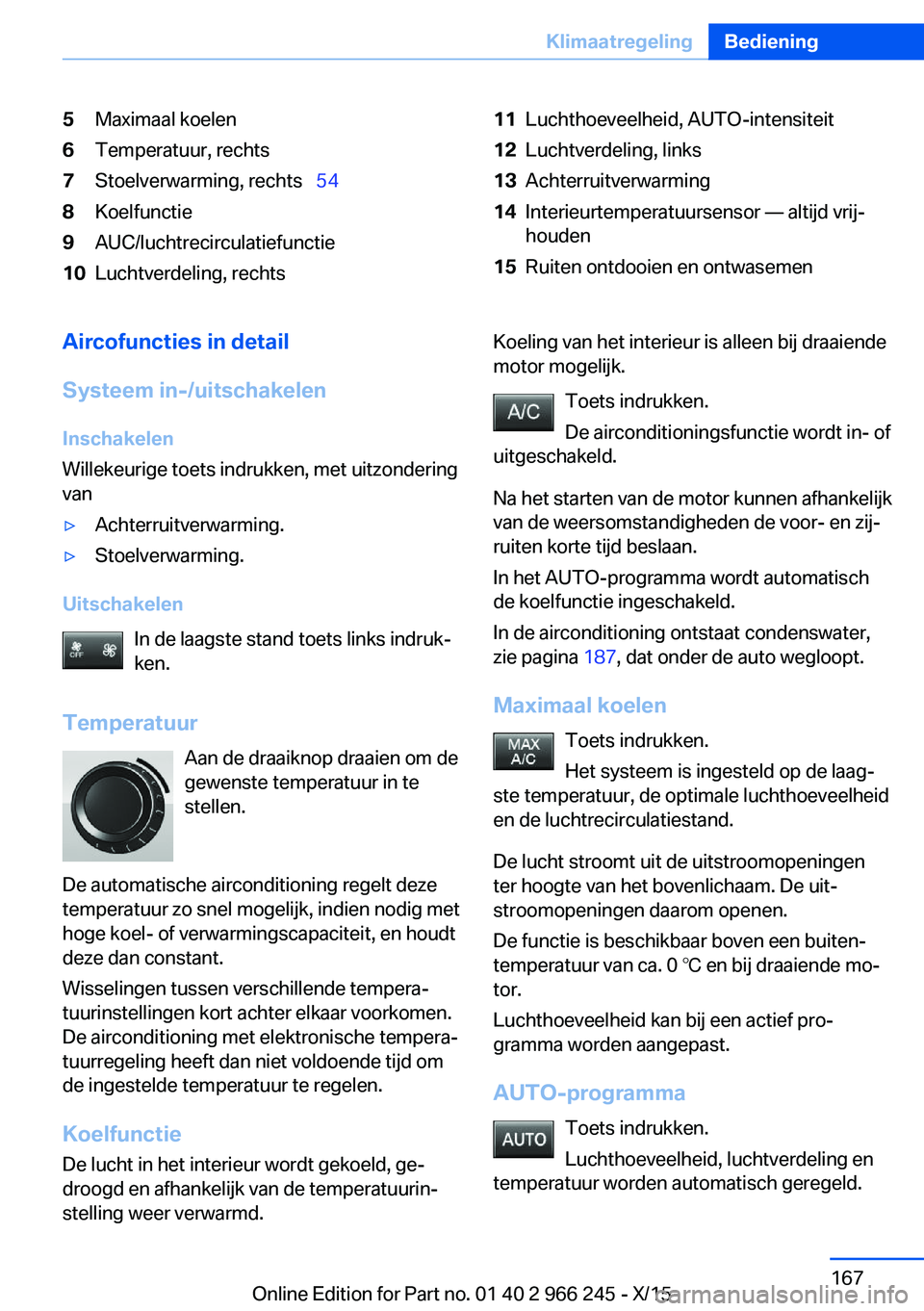

5Maximaal koelen6Temperatuur, rechts7Stoelverwarming, rechts  548Koelfunctie9AUC/luchtrecirculatiefunctie10Luchtverdeling, rechts11Luchthoeveelheid, AUTO-intensiteit12Luchtverdeling, links13Achterruitverwarming14Interieurtemperatuursensor — altijd vrij‐
houden15Ruiten ontdooien en ontwasemenAircofuncties in detail
Systeem in-/uitschakelen Inschakelen
Willekeurige toets indrukken, met uitzondering
van▷Achterruitverwarming.▷Stoelverwarming.
Uitschakelen
In de laagste stand toets links indruk‐
ken.
Temperatuur Aan de draaiknop draaien om de
gewenste temperatuur in te
stellen.
De automatische airconditioning regelt deze
temperatuur zo snel mogelijk, indien nodig met
hoge koel- of verwarmingscapaciteit, en houdt
deze dan constant.
Wisselingen tussen verschillende tempera‐
tuurinstellingen kort achter elkaar voorkomen.
De airconditioning met elektronische tempera‐
tuurregeling heeft dan niet voldoende tijd om
de ingestelde temperatuur te regelen.
Koelfunctie
De lucht in het interieur wordt gekoeld, ge‐
droogd en afhankelijk van de temperatuurin‐
stelling weer verwarmd.
Koeling van het interieur is alleen bij draaiende
motor mogelijk.
Toets indrukken.
De airconditioningsfunctie wordt in- of
uitgeschakeld.
Na het starten van de motor kunnen afhankelijk
van de weersomstandigheden de voor- en zij‐
ruiten korte tijd beslaan.
In het AUTO-programma wordt automatisch
de koelfunctie ingeschakeld.
In de airconditioning ontstaat condenswater,
zie pagina 187, dat onder de auto wegloopt.
Maximaal koelen Toets indrukken.
Het systeem is ingesteld op de laag‐
ste temperatuur, de optimale luchthoeveelheid
en de luchtrecirculatiestand.
De lucht stroomt uit de uitstroomopeningen
ter hoogte van het bovenlichaam. De uit‐
stroomopeningen daarom openen.
De functie is beschikbaar boven een buiten‐
temperatuur van ca. 0 ℃ en bij draaiende mo‐
tor.
Luchthoeveelheid kan bij een actief pro‐
gramma worden aangepast.
AUTO-programma Toets indrukken.
Luchthoeveelheid, luchtverdeling en
temperatuur worden automatisch geregeld.Seite 167KlimaatregelingBediening167
Online Edition for Part no. 01 40 2 966 245 - X/15

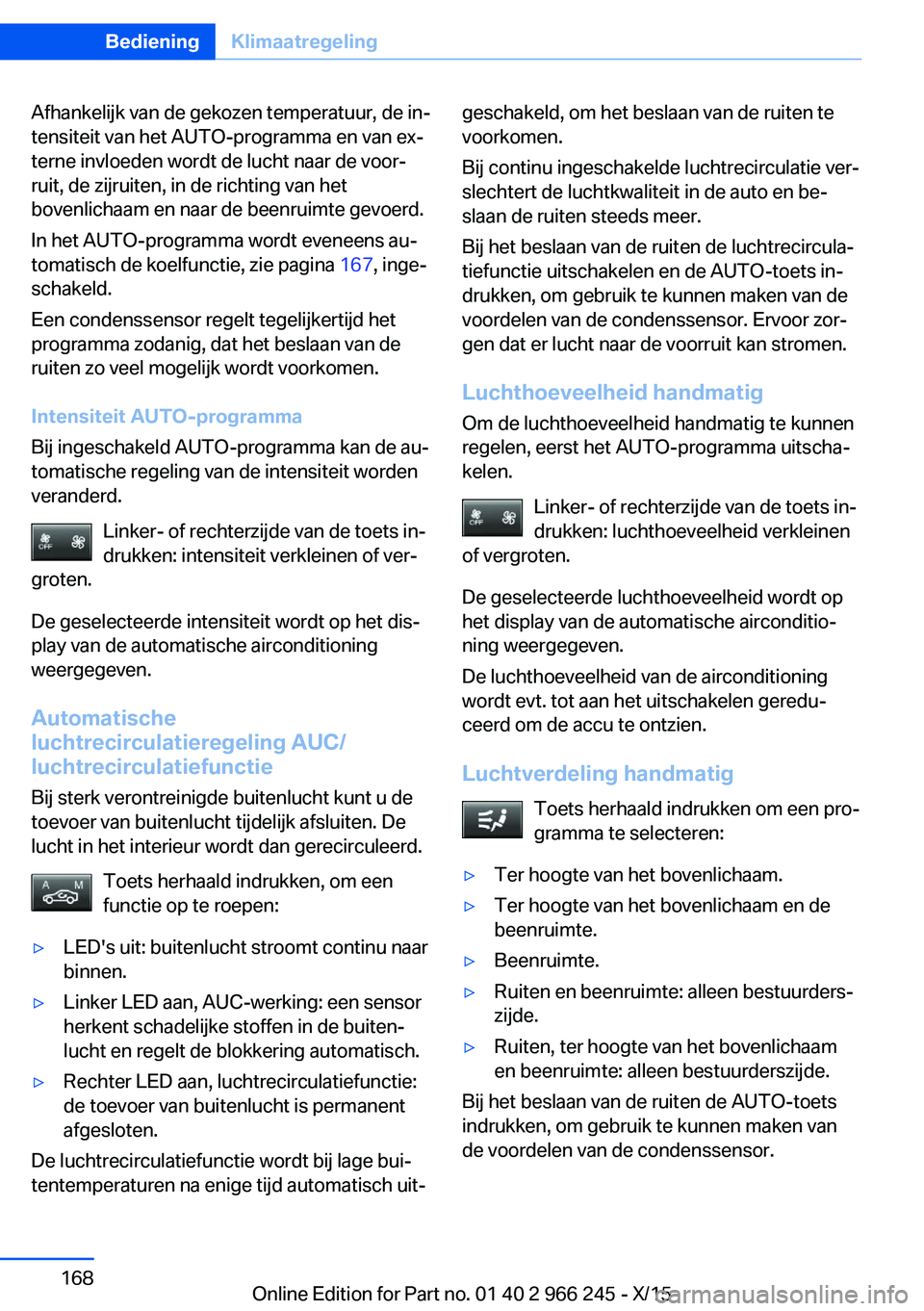

Afhankelijk van de gekozen temperatuur, de in‐
tensiteit van het AUTO-programma en van ex‐
terne invloeden wordt de lucht naar de voor‐
ruit, de zijruiten, in de richting van het
bovenlichaam en naar de beenruimte gevoerd.
In het AUTO-programma wordt eveneens au‐
tomatisch de koelfunctie, zie pagina 167, inge‐
schakeld.
Een condenssensor regelt tegelijkertijd het
programma zodanig, dat het beslaan van de
ruiten zo veel mogelijk wordt voorkomen.
Intensiteit AUTO-programma
Bij ingeschakeld AUTO-programma kan de au‐
tomatische regeling van de intensiteit worden
veranderd.
Linker- of rechterzijde van de toets in‐
drukken: intensiteit verkleinen of ver‐
groten.
De geselecteerde intensiteit wordt op het dis‐
play van de automatische airconditioning
weergegeven.
Automatische
luchtrecirculatieregeling AUC/
luchtrecirculatiefunctie
Bij sterk verontreinigde buitenlucht kunt u de
toevoer van buitenlucht tijdelijk afsluiten. De
lucht in het interieur wordt dan gerecirculeerd.
Toets herhaald indrukken, om een
functie op te roepen:▷LED's uit: buitenlucht stroomt continu naar
binnen.▷Linker LED aan, AUC-werking: een sensor
herkent schadelijke stoffen in de buiten‐
lucht en regelt de blokkering automatisch.▷Rechter LED aan, luchtrecirculatiefunctie:
de toevoer van buitenlucht is permanent
afgesloten.
De luchtrecirculatiefunctie wordt bij lage bui‐
tentemperaturen na enige tijd automatisch uit‐
geschakeld, om het beslaan van de ruiten te
voorkomen.
Bij continu ingeschakelde luchtrecirculatie ver‐
slechtert de luchtkwaliteit in de auto en be‐
slaan de ruiten steeds meer.
Bij het beslaan van de ruiten de luchtrecircula‐
tiefunctie uitschakelen en de AUTO-toets in‐
drukken, om gebruik te kunnen maken van de
voordelen van de condenssensor. Ervoor zor‐
gen dat er lucht naar de voorruit kan stromen.
Luchthoeveelheid handmatig Om de luchthoeveelheid handmatig te kunnen
regelen, eerst het AUTO-programma uitscha‐
kelen.
Linker- of rechterzijde van de toets in‐
drukken: luchthoeveelheid verkleinen
of vergroten.
De geselecteerde luchthoeveelheid wordt op
het display van de automatische airconditio‐
ning weergegeven.
De luchthoeveelheid van de airconditioning
wordt evt. tot aan het uitschakelen geredu‐
ceerd om de accu te ontzien.
Luchtverdeling handmatig Toets herhaald indrukken om een pro‐
gramma te selecteren:▷Ter hoogte van het bovenlichaam.▷Ter hoogte van het bovenlichaam en de
beenruimte.▷Beenruimte.▷Ruiten en beenruimte: alleen bestuurders‐
zijde.▷Ruiten, ter hoogte van het bovenlichaam
en beenruimte: alleen bestuurderszijde.
Bij het beslaan van de ruiten de AUTO-toets
indrukken, om gebruik te kunnen maken van
de voordelen van de condenssensor.
Seite 168BedieningKlimaatregeling168
Online Edition for Part no. 01 40 2 966 245 - X/15

Ruiten ontdooien en ontwasemenToets indrukken.
IJs en condens verdwijnen snel van de
voorruit en voorste zijruiten.
Richt hiervoor de ventilatieroosters aan de zij‐
kant c.q. de zijruiten.
Luchthoeveelheid kan bij een actief pro‐
gramma worden aangepast.
Bij het beslaan van de ruiten ook de koelfunc‐
tie inschakelen en de AUTO-toets indrukken,
om gebruik te kunnen maken van de voordelen
van de condenssensor.
Achterruitverwarming Toets indrukken.
Achterruitverwarming wordt na enige
tijd automatisch uitgeschakeld.
Micro-/actief-koolstoffilter
Het micro-/actief-koolstoffilter filtert stof, pol‐
len en gasvormige schadelijke stoffen uit de
toegevoerde buitenlucht en luchtrecirculatie‐
functie.
Dit filter moet bij het onderhoud, zie pa‐
gina 225, van de auto worden vervangen.
Ventilatie Ventilatie, voor▷Hendel voor aanpassen van de uitstroom‐
richting, pijlen 1.▷Gekartelde knoppen voor het traploos ope‐
nen en sluiten van de uitstroomopeningen,
pijlen 2.▷Gekartelde knop voor het variëren van de
temperatuur bij het bovenlichaam, pijl 3.
Naar blauw: kouder.
Naar rood: warmer.
De ingestlede interieurtemperatuur voor
bestuurder en passagier wordt niet gewij‐
zigd.
Instelling van de ventilatie
▷Ventilatie om te koelen:
Uitstroomopeningen zo richten, dat de
lucht in uw richting wordt geleid, bijv. bij
een opgewarmde auto.▷Tochtvrije ventilatie:
Uitstroomopeningen zo richten dat de
lucht langs u stroomt.
Ventilatie achterin
▷Gekartelde knop voor het traploos openen
en sluiten van de uitstroomopeningen,
pijl 1.▷Gekartelde knop voor het variëren van de
temperatuur, pijl 2.
Naar blauw: kouder.
Naar rood: warmer.▷Hendel voor aanpassen van de uitstroom‐
richting, pijlen 3.Seite 169KlimaatregelingBediening169
Online Edition for Part no. 01 40 2 966 245 - X/15

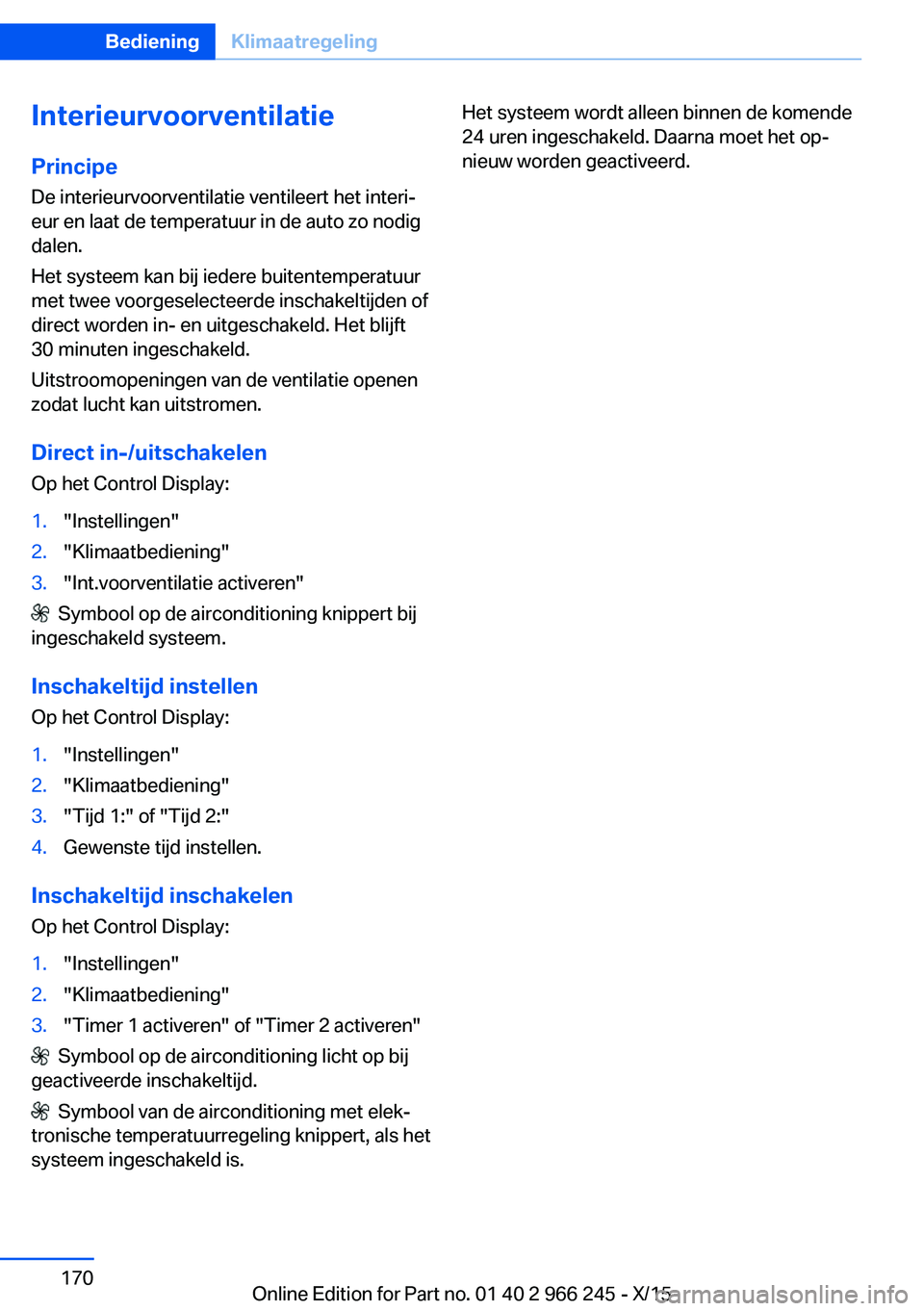

Interieurvoorventilatie
Principe De interieurvoorventilatie ventileert het interi‐
eur en laat de temperatuur in de auto zo nodig
dalen.
Het systeem kan bij iedere buitentemperatuur
met twee voorgeselecteerde inschakeltijden of
direct worden in- en uitgeschakeld. Het blijft
30 minuten ingeschakeld.
Uitstroomopeningen van de ventilatie openen
zodat lucht kan uitstromen.
Direct in-/uitschakelen
Op het Control Display:1."Instellingen"2."Klimaatbediening"3."Int.voorventilatie activeren"
Symbool op de airconditioning knippert bij
ingeschakeld systeem.
Inschakeltijd instellen Op het Control Display:
1."Instellingen"2."Klimaatbediening"3."Tijd 1:" of "Tijd 2:"4.Gewenste tijd instellen.
Inschakeltijd inschakelen
Op het Control Display:
1."Instellingen"2."Klimaatbediening"3."Timer 1 activeren" of "Timer 2 activeren"
Symbool op de airconditioning licht op bij
geactiveerde inschakeltijd.
Symbool van de airconditioning met elek‐
tronische temperatuurregeling knippert, als het
systeem ingeschakeld is.
Het systeem wordt alleen binnen de komende
24 uren ingeschakeld. Daarna moet het op‐
nieuw worden geactiveerd.Seite 170BedieningKlimaatregeling170
Online Edition for Part no. 01 40 2 966 245 - X/15
