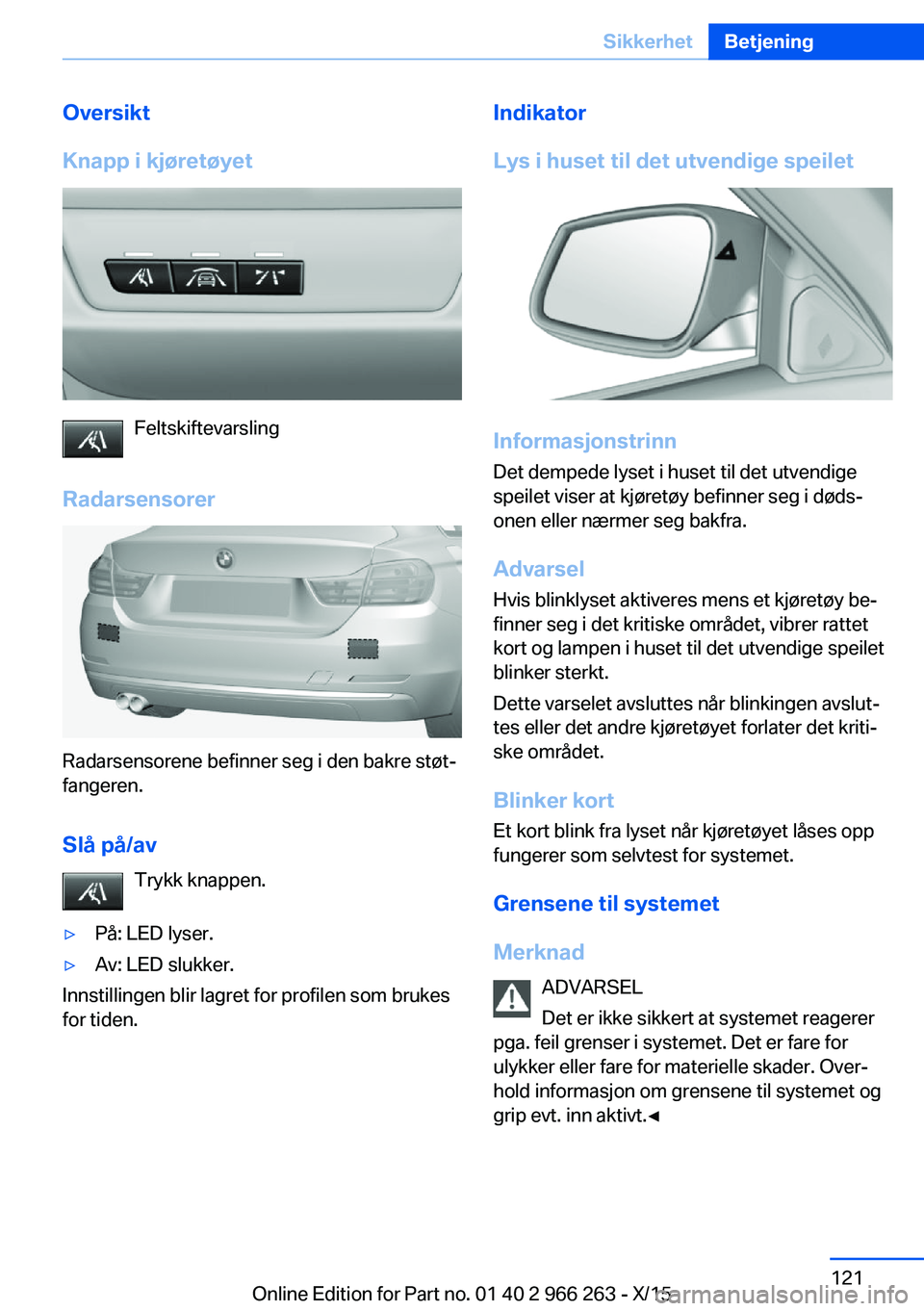

Oversikt
Knapp i kjøretøyet
Feltskiftevarsling
Radarsensorer
Radarsensorene befinner seg i den bakre støt‐
fangeren.
Slå på/av Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.
Innstillingen blir lagret for profilen som brukes
for tiden.
Indikator
Lys i huset til det utvendige speilet
Informasjonstrinn
Det dempede lyset i huset til det utvendige
speilet viser at kjøretøy befinner seg i døds‐
onen eller nærmer seg bakfra.
Advarsel Hvis blinklyset aktiveres mens et kjøretøy be‐
finner seg i det kritiske området, vibrer rattet
kort og lampen i huset til det utvendige speilet
blinker sterkt.
Dette varselet avsluttes når blinkingen avslut‐
tes eller det andre kjøretøyet forlater det kriti‐
ske området.
Blinker kort Et kort blink fra lyset når kjøretøyet låses opp
fungerer som selvtest for systemet.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Seite 121SikkerhetBetjening121
Online Edition for Part no. 01 40 2 966 263 - X/15

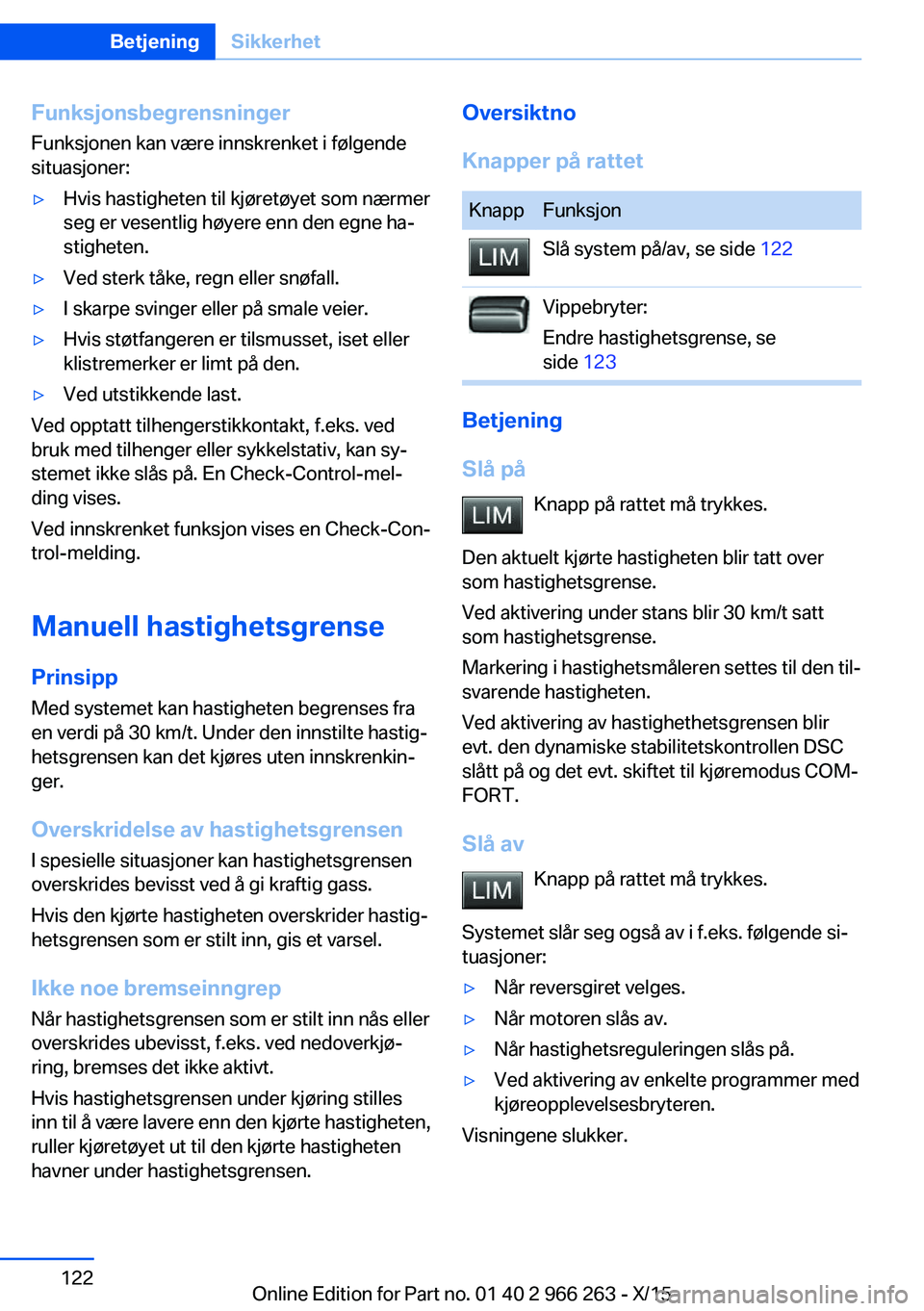

FunksjonsbegrensningerFunksjonen kan være innskrenket i følgende
situasjoner:▷Hvis hastigheten til kjøretøyet som nærmer
seg er vesentlig høyere enn den egne ha‐
stigheten.▷Ved sterk tåke, regn eller snøfall.▷I skarpe svinger eller på smale veier.▷Hvis støtfangeren er tilsmusset, iset eller
klistremerker er limt på den.▷Ved utstikkende last.
Ved opptatt tilhengerstikkontakt, f.eks. ved
bruk med tilhenger eller sykkelstativ, kan sy‐
stemet ikke slås på. En Check-Control-mel‐
ding vises.
Ved innskrenket funksjon vises en Check-Con‐
trol-melding.
Manuell hastighetsgrense Prinsipp
Med systemet kan hastigheten begrenses fra
en verdi på 30 km/t. Under den innstilte hastig‐
hetsgrensen kan det kjøres uten innskrenkin‐ ger.
Overskridelse av hastighetsgrensen
I spesielle situasjoner kan hastighetsgrensen
overskrides bevisst ved å gi kraftig gass.
Hvis den kjørte hastigheten overskrider hastig‐
hetsgrensen som er stilt inn, gis et varsel.
Ikke noe bremseinngrep
Når hastighetsgrensen som er stilt inn nås eller
overskrides ubevisst, f.eks. ved nedoverkjø‐
ring, bremses det ikke aktivt.
Hvis hastighetsgrensen under kjøring stilles
inn til å være lavere enn den kjørte hastigheten,
ruller kjøretøyet ut til den kjørte hastigheten
havner under hastighetsgrensen.
Oversiktno
Knapper på rattetKnappFunksjonSlå system på/av, se side 122Vippebryter:
Endre hastighetsgrense, se
side 123
Betjening
Slå på Knapp på rattet må trykkes.
Den aktuelt kjørte hastigheten blir tatt over
som hastighetsgrense.
Ved aktivering under stans blir 30 km/t satt
som hastighetsgrense.
Markering i hastighetsmåleren settes til den til‐
svarende hastigheten.
Ved aktivering av hastighethetsgrensen blir
evt. den dynamiske stabilitetskontrollen DSC
slått på og det evt. skiftet til kjøremodus COM‐
FORT.
Slå av Knapp på rattet må trykkes.
Systemet slår seg også av i f.eks. følgende si‐
tuasjoner:
▷Når reversgiret velges.▷Når motoren slås av.▷Når hastighetsreguleringen slås på.▷Ved aktivering av enkelte programmer med
kjøreopplevelsesbryteren.
Visningene slukker.
Seite 122BetjeningSikkerhet122
Online Edition for Part no. 01 40 2 966 263 - X/15

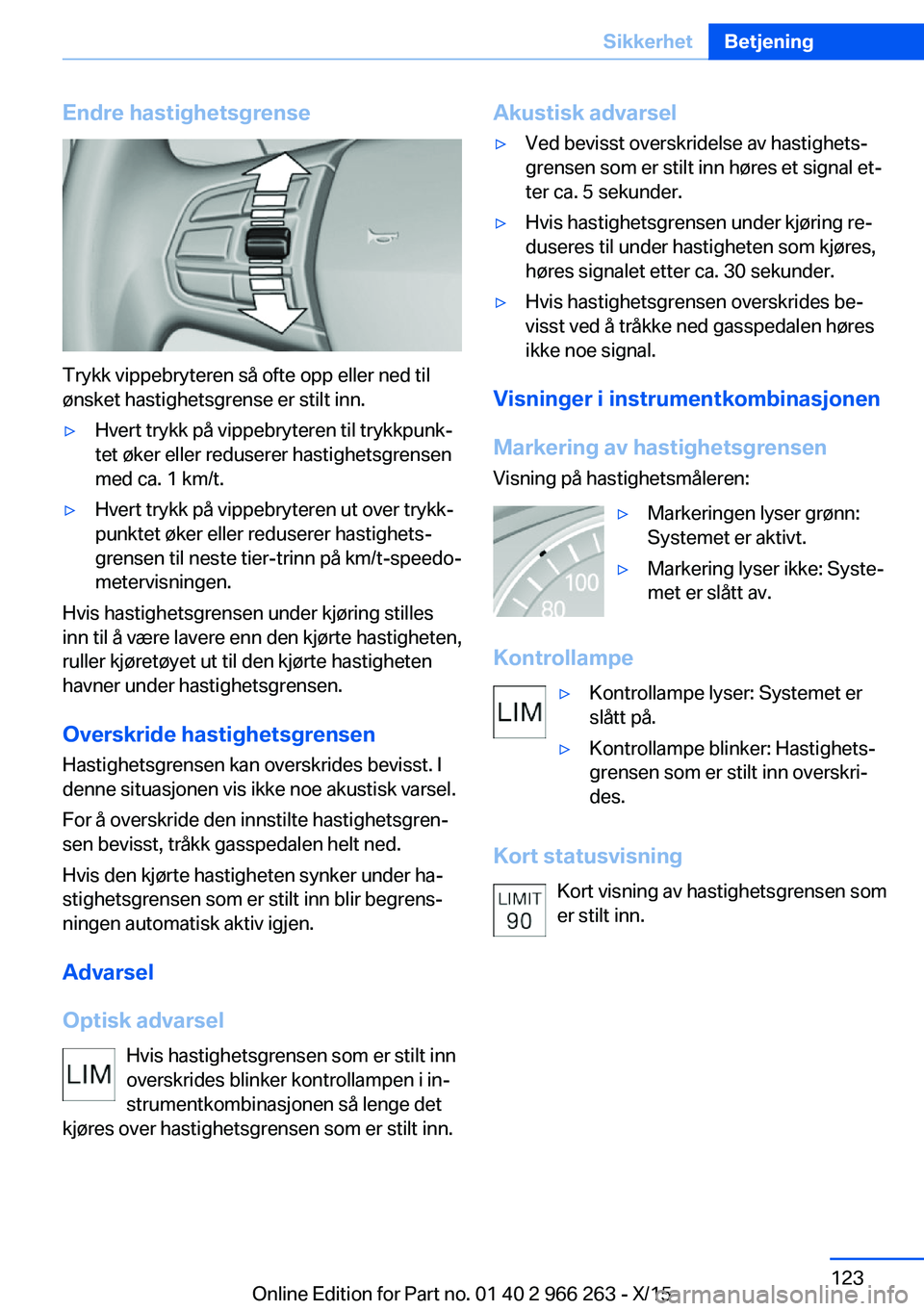

Endre hastighetsgrense
Trykk vippebryteren så ofte opp eller ned til
ønsket hastighetsgrense er stilt inn.
▷Hvert trykk på vippebryteren til trykkpunk‐
tet øker eller reduserer hastighetsgrensen
med ca. 1 km/t.▷Hvert trykk på vippebryteren ut over trykk‐
punktet øker eller reduserer hastighets‐
grensen til neste tier-trinn på km/t-speedo‐
metervisningen.
Hvis hastighetsgrensen under kjøring stilles
inn til å være lavere enn den kjørte hastigheten,
ruller kjøretøyet ut til den kjørte hastigheten
havner under hastighetsgrensen.
Overskride hastighetsgrensen
Hastighetsgrensen kan overskrides bevisst. I
denne situasjonen vis ikke noe akustisk varsel.
For å overskride den innstilte hastighetsgren‐
sen bevisst, tråkk gasspedalen helt ned.
Hvis den kjørte hastigheten synker under ha‐
stighetsgrensen som er stilt inn blir begrens‐
ningen automatisk aktiv igjen.
Advarsel
Optisk advarsel Hvis hastighetsgrensen som er stilt inn
overskrides blinker kontrollampen i in‐
strumentkombinasjonen så lenge det
kjøres over hastighetsgrensen som er stilt inn.
Akustisk advarsel▷Ved bevisst overskridelse av hastighets‐
grensen som er stilt inn høres et signal et‐
ter ca. 5 sekunder.▷Hvis hastighetsgrensen under kjøring re‐
duseres til under hastigheten som kjøres,
høres signalet etter ca. 30 sekunder.▷Hvis hastighetsgrensen overskrides be‐
visst ved å tråkke ned gasspedalen høres
ikke noe signal.
Visninger i instrumentkombinasjonen
Markering av hastighetsgrensen Visning på hastighetsmåleren:
▷Markeringen lyser grønn:
Systemet er aktivt.▷Markering lyser ikke: Syste‐
met er slått av.
Kontrollampe
▷Kontrollampe lyser: Systemet er
slått på.▷Kontrollampe blinker: Hastighets‐
grensen som er stilt inn overskri‐
des.
Kort statusvisning
Kort visning av hastighetsgrensen som
er stilt inn.
Seite 123SikkerhetBetjening123
Online Edition for Part no. 01 40 2 966 263 - X/15

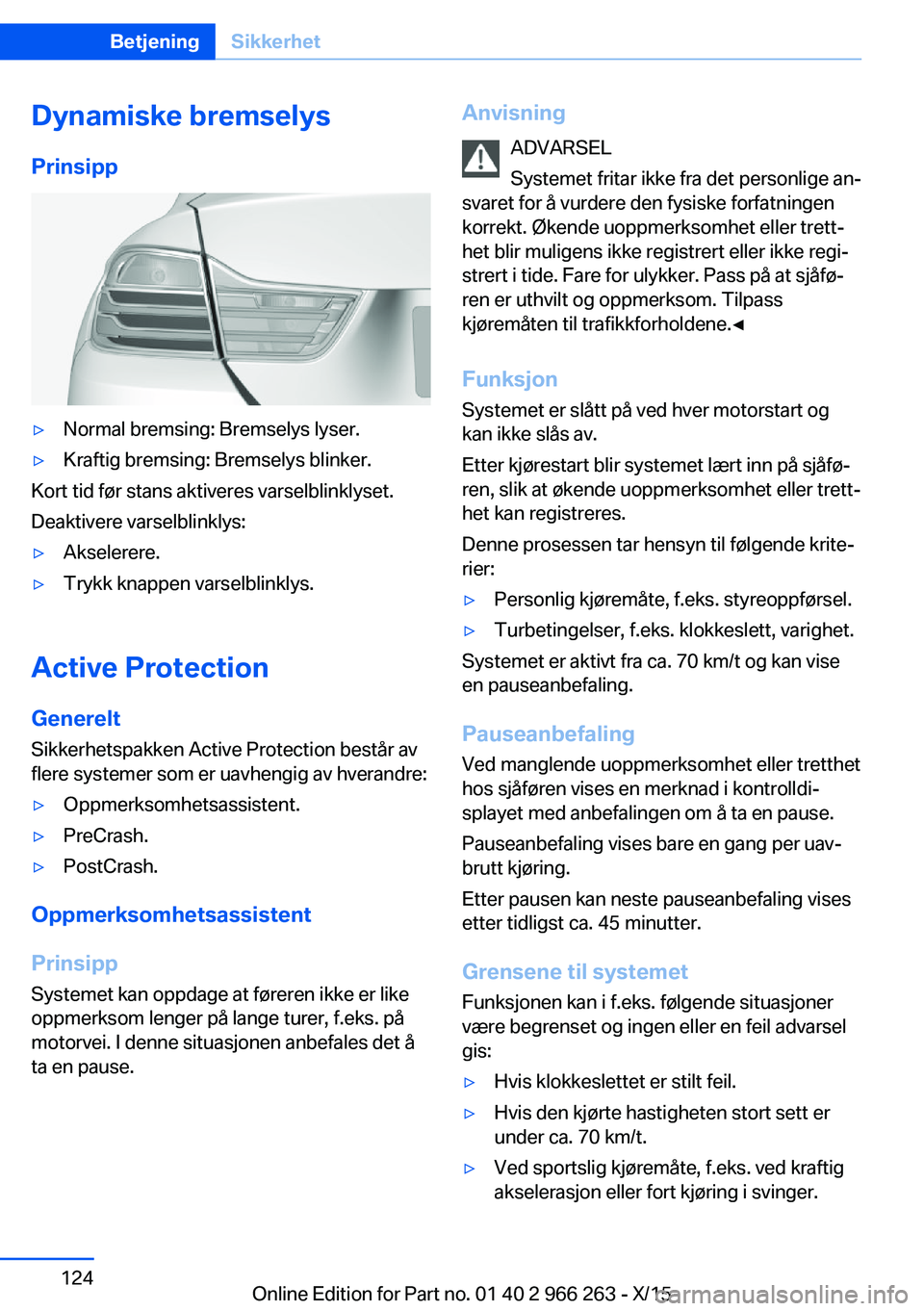

Dynamiske bremselysPrinsipp▷Normal bremsing: Bremselys lyser.▷Kraftig bremsing: Bremselys blinker.
Kort tid før stans aktiveres varselblinklyset.
Deaktivere varselblinklys:
▷Akselerere.▷Trykk knappen varselblinklys.
Active Protection
Generelt
Sikkerhetspakken Active Protection består av
flere systemer som er uavhengig av hverandre:
▷Oppmerksomhetsassistent.▷PreCrash.▷PostCrash.
Oppmerksomhetsassistent
Prinsipp Systemet kan oppdage at føreren ikke er like
oppmerksom lenger på lange turer, f.eks. på
motorvei. I denne situasjonen anbefales det å
ta en pause.
Anvisning
ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret for å vurdere den fysiske forfatningen
korrekt. Økende uoppmerksomhet eller trett‐
het blir muligens ikke registrert eller ikke regi‐
strert i tide. Fare for ulykker. Pass på at sjåfø‐
ren er uthvilt og oppmerksom. Tilpass
kjøremåten til trafikkforholdene.◀
Funksjon Systemet er slått på ved hver motorstart og
kan ikke slås av.
Etter kjørestart blir systemet lært inn på sjåfø‐
ren, slik at økende uoppmerksomhet eller trett‐
het kan registreres.
Denne prosessen tar hensyn til følgende krite‐
rier:▷Personlig kjøremåte, f.eks. styreoppførsel.▷Turbetingelser, f.eks. klokkeslett, varighet.
Systemet er aktivt fra ca. 70 km/t og kan vise
en pauseanbefaling.
Pauseanbefaling
Ved manglende uoppmerksomhet eller tretthet
hos sjåføren vises en merknad i kontrolldi‐ splayet med anbefalingen om å ta en pause.
Pauseanbefaling vises bare en gang per uav‐
brutt kjøring.
Etter pausen kan neste pauseanbefaling vises
etter tidligst ca. 45 minutter.
Grensene til systemet
Funksjonen kan i f.eks. følgende situasjoner
være begrenset og ingen eller en feil advarsel
gis:
▷Hvis klokkeslettet er stilt feil.▷Hvis den kjørte hastigheten stort sett er
under ca. 70 km/t.▷Ved sportslig kjøremåte, f.eks. ved kraftig
akselerasjon eller fort kjøring i svinger.Seite 124BetjeningSikkerhet124
Online Edition for Part no. 01 40 2 966 263 - X/15

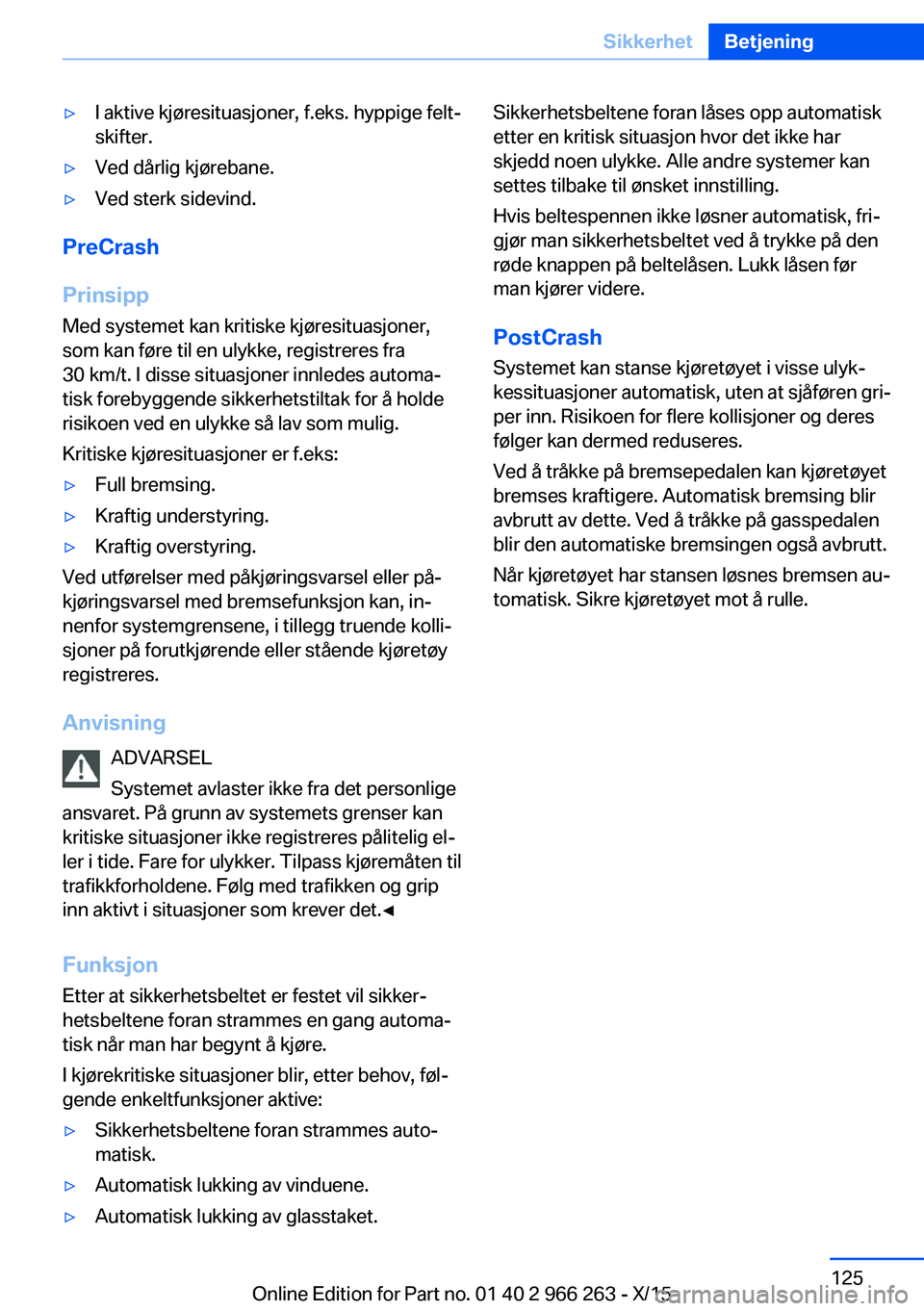

▷I aktive kjøresituasjoner, f.eks. hyppige felt‐
skifter.▷Ved dårlig kjørebane.▷Ved sterk sidevind.
PreCrash
Prinsipp Med systemet kan kritiske kjøresituasjoner,
som kan føre til en ulykke, registreres fra
30 km/t. I disse situasjoner innledes automa‐
tisk forebyggende sikkerhetstiltak for å holde
risikoen ved en ulykke så lav som mulig.
Kritiske kjøresituasjoner er f.eks:
▷Full bremsing.▷Kraftig understyring.▷Kraftig overstyring.
Ved utførelser med påkjøringsvarsel eller på‐
kjøringsvarsel med bremsefunksjon kan, in‐
nenfor systemgrensene, i tillegg truende kolli‐
sjoner på forutkjørende eller stående kjøretøy
registreres.
Anvisning ADVARSEL
Systemet avlaster ikke fra det personlige
ansvaret. På grunn av systemets grenser kan
kritiske situasjoner ikke registreres pålitelig el‐
ler i tide. Fare for ulykker. Tilpass kjøremåten til
trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
Funksjon Etter at sikkerhetsbeltet er festet vil sikker‐
hetsbeltene foran strammes en gang automa‐
tisk når man har begynt å kjøre.
I kjørekritiske situasjoner blir, etter behov, føl‐
gende enkeltfunksjoner aktive:
▷Sikkerhetsbeltene foran strammes auto‐
matisk.▷Automatisk lukking av vinduene.▷Automatisk lukking av glasstaket.Sikkerhetsbeltene foran låses opp automatisk
etter en kritisk situasjon hvor det ikke har
skjedd noen ulykke. Alle andre systemer kan
settes tilbake til ønsket innstilling.
Hvis beltespennen ikke løsner automatisk, fri‐
gjør man sikkerhetsbeltet ved å trykke på den
røde knappen på beltelåsen. Lukk låsen før
man kjører videre.
PostCrash
Systemet kan stanse kjøretøyet i visse ulyk‐
kessituasjoner automatisk, uten at sjåføren gri‐
per inn. Risikoen for flere kollisjoner og deres
følger kan dermed reduseres.
Ved å tråkke på bremsepedalen kan kjøretøyet
bremses kraftigere. Automatisk bremsing blir
avbrutt av dette. Ved å tråkke på gasspedalen
blir den automatiske bremsingen også avbrutt.
Når kjøretøyet har stansen løsnes bremsen au‐
tomatisk. Sikre kjøretøyet mot å rulle.Seite 125SikkerhetBetjening125
Online Edition for Part no. 01 40 2 966 263 - X/15

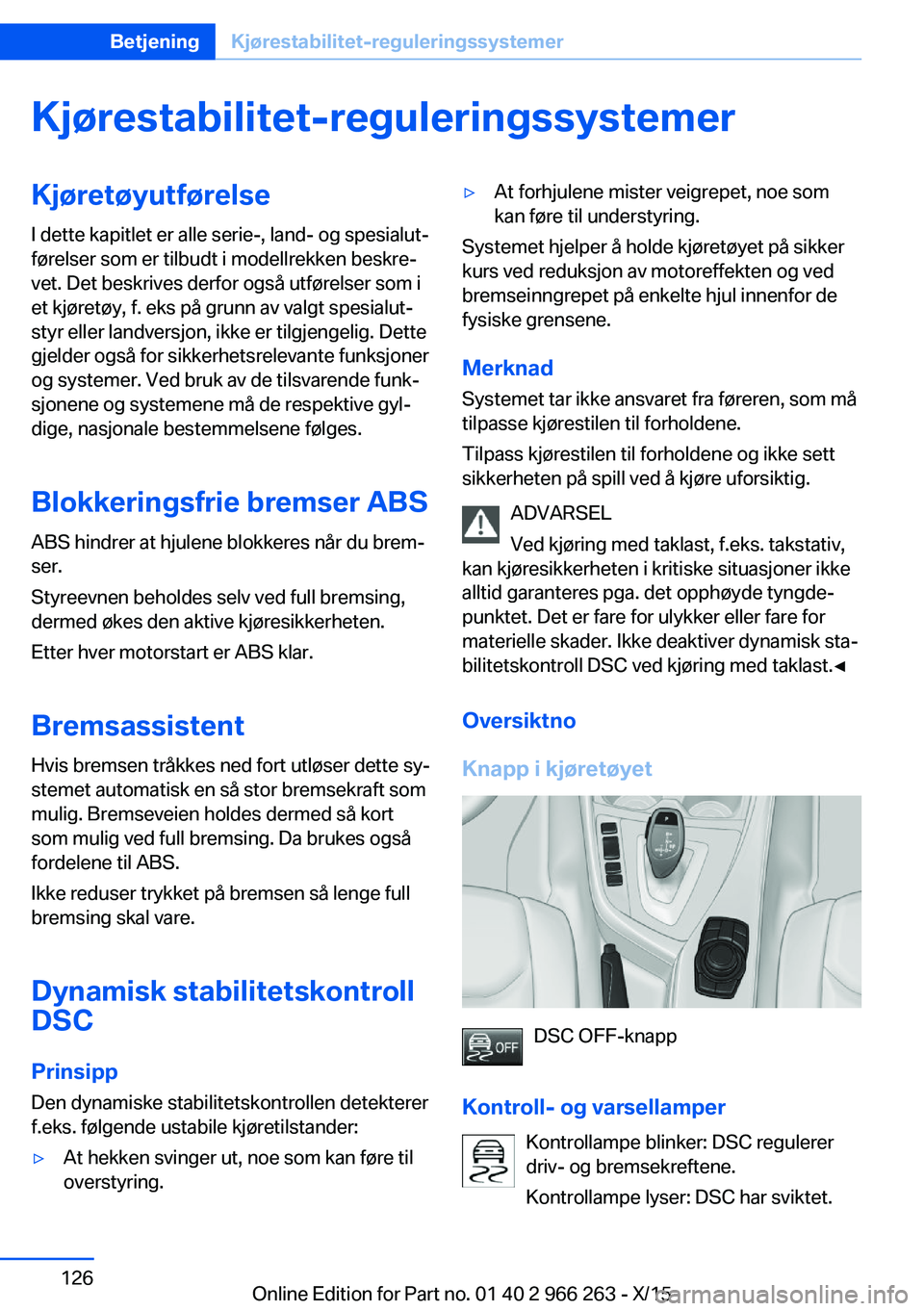

Kjørestabilitet-reguleringssystemerKjøretøyutførelse
I dette kapitlet er alle serie-, land- og spesialut‐
førelser som er tilbudt i modellrekken beskre‐
vet. Det beskrives derfor også utførelser som i
et kjøretøy, f. eks på grunn av valgt spesialut‐
styr eller landversjon, ikke er tilgjengelig. Dette
gjelder også for sikkerhetsrelevante funksjoner
og systemer. Ved bruk av de tilsvarende funk‐
sjonene og systemene må de respektive gyl‐
dige, nasjonale bestemmelsene følges.
Blokkeringsfrie bremser ABS ABS hindrer at hjulene blokkeres når du brem‐
ser.
Styreevnen beholdes selv ved full bremsing,
dermed økes den aktive kjøresikkerheten.
Etter hver motorstart er ABS klar.
Bremsassistent Hvis bremsen tråkkes ned fort utløser dette sy‐
stemet automatisk en så stor bremsekraft som
mulig. Bremseveien holdes dermed så kort
som mulig ved full bremsing. Da brukes også
fordelene til ABS.
Ikke reduser trykket på bremsen så lenge full
bremsing skal vare.
Dynamisk stabilitetskontroll
DSC
PrinsippDen dynamiske stabilitetskontrollen detekterer
f.eks. følgende ustabile kjøretilstander:▷At hekken svinger ut, noe som kan føre til
overstyring.▷At forhjulene mister veigrepet, noe som
kan føre til understyring.
Systemet hjelper å holde kjøretøyet på sikker
kurs ved reduksjon av motoreffekten og ved
bremseinngrepet på enkelte hjul innenfor de
fysiske grensene.
Merknad Systemet tar ikke ansvaret fra føreren, som må
tilpasse kjørestilen til forholdene.
Tilpass kjørestilen til forholdene og ikke sett
sikkerheten på spill ved å kjøre uforsiktig.
ADVARSEL
Ved kjøring med taklast, f.eks. takstativ,
kan kjøresikkerheten i kritiske situasjoner ikke
alltid garanteres pga. det opphøyde tyngde‐
punktet. Det er fare for ulykker eller fare for
materielle skader. Ikke deaktiver dynamisk sta‐
bilitetskontroll DSC ved kjøring med taklast.◀
Oversiktno
Knapp i kjøretøyet
DSC OFF-knapp
Kontroll- og varsellamper Kontrollampe blinker: DSC regulerer
driv- og bremsekreftene.
Kontrollampe lyser: DSC har sviktet.
Seite 126BetjeningKjørestabilitet-reguleringssystemer126
Online Edition for Part no. 01 40 2 966 263 - X/15

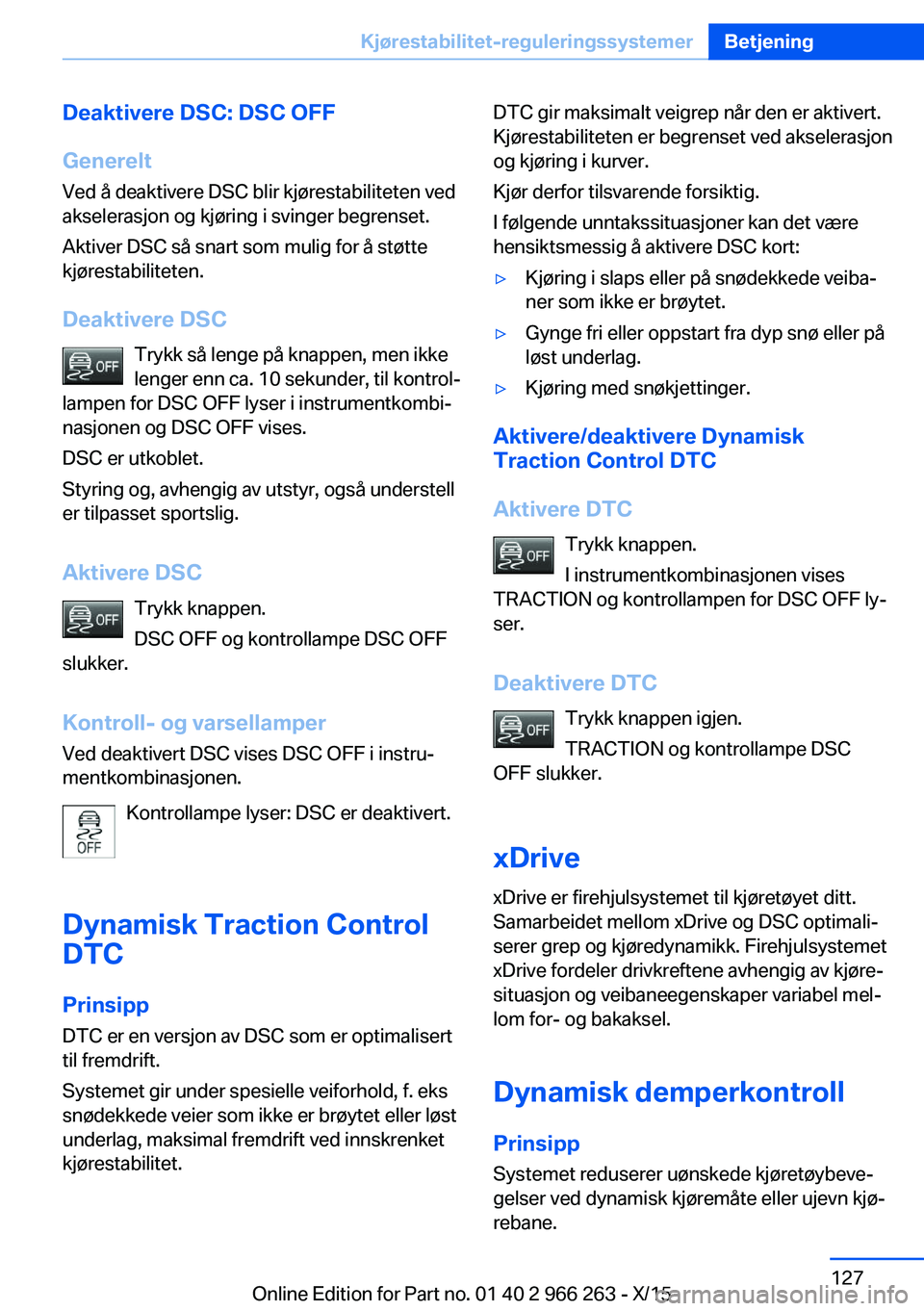

Deaktivere DSC: DSC OFF
Generelt Ved å deaktivere DSC blir kjørestabiliteten ved
akselerasjon og kjøring i svinger begrenset.
Aktiver DSC så snart som mulig for å støtte
kjørestabiliteten.
Deaktivere DSC Trykk så lenge på knappen, men ikke
lenger enn ca. 10 sekunder, til kontrol‐
lampen for DSC OFF lyser i instrumentkombi‐
nasjonen og DSC OFF vises.
DSC er utkoblet.
Styring og, avhengig av utstyr, også understell
er tilpasset sportslig.
Aktivere DSC Trykk knappen.
DSC OFF og kontrollampe DSC OFF
slukker.
Kontroll- og varsellamper Ved deaktivert DSC vises DSC OFF i instru‐
mentkombinasjonen.
Kontrollampe lyser: DSC er deaktivert.
Dynamisk Traction Control DTC
Prinsipp DTC er en versjon av DSC som er optimalisert
til fremdrift.
Systemet gir under spesielle veiforhold, f. eks
snødekkede veier som ikke er brøytet eller løst
underlag, maksimal fremdrift ved innskrenket
kjørestabilitet.DTC gir maksimalt veigrep når den er aktivert.
Kjørestabiliteten er begrenset ved akselerasjon
og kjøring i kurver.
Kjør derfor tilsvarende forsiktig.
I følgende unntakssituasjoner kan det være
hensiktsmessig å aktivere DSC kort:▷Kjøring i slaps eller på snødekkede veiba‐
ner som ikke er brøytet.▷Gynge fri eller oppstart fra dyp snø eller på
løst underlag.▷Kjøring med snøkjettinger.
Aktivere/deaktivere Dynamisk
Traction Control DTC
Aktivere DTC Trykk knappen.
I instrumentkombinasjonen vises
TRACTION og kontrollampen for DSC OFF ly‐
ser.
Deaktivere DTC Trykk knappen igjen.
TRACTION og kontrollampe DSC
OFF slukker.
xDrive xDrive er firehjulsystemet til kjøretøyet ditt.
Samarbeidet mellom xDrive og DSC optimali‐
serer grep og kjøredynamikk. Firehjulsystemet
xDrive fordeler drivkreftene avhengig av kjøre‐
situasjon og veibaneegenskaper variabel mel‐
lom for- og bakaksel.
Dynamisk demperkontroll
Prinsipp Systemet reduserer uønskede kjøretøybeve‐
gelser ved dynamisk kjøremåte eller ujevn kjø‐
rebane.
Seite 127Kjørestabilitet-reguleringssystemerBetjening127
Online Edition for Part no. 01 40 2 966 263 - X/15

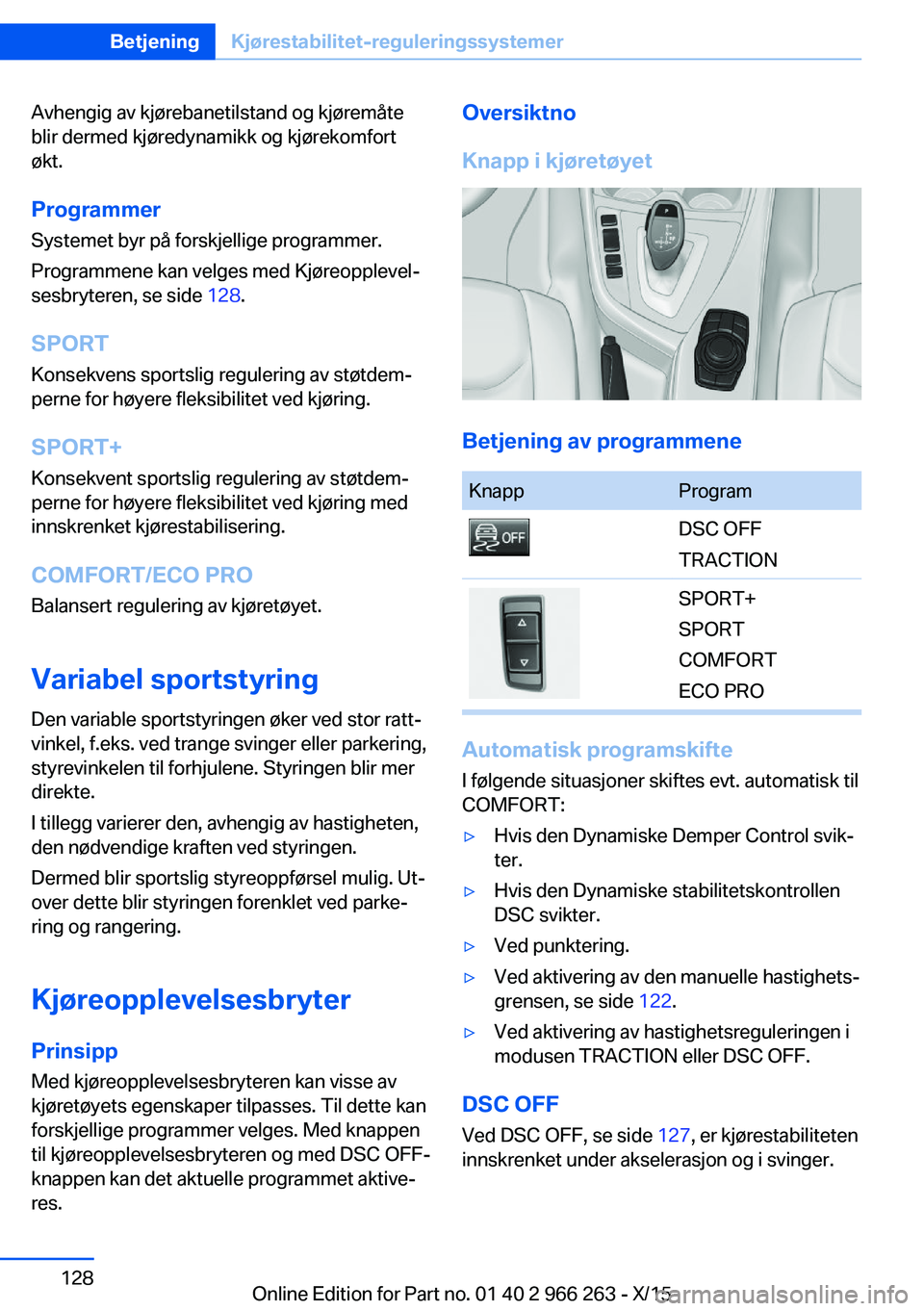

Avhengig av kjørebanetilstand og kjøremåte
blir dermed kjøredynamikk og kjørekomfort
økt.
Programmer
Systemet byr på forskjellige programmer.
Programmene kan velges med Kjøreopplevel‐
sesbryteren, se side 128.
SPORT Konsekvens sportslig regulering av støtdem‐
perne for høyere fleksibilitet ved kjøring.
SPORT+
Konsekvent sportslig regulering av støtdem‐
perne for høyere fleksibilitet ved kjøring med
innskrenket kjørestabilisering.
COMFORT/ECO PRO Balansert regulering av kjøretøyet.
Variabel sportstyring Den variable sportstyringen øker ved stor ratt‐
vinkel, f.eks. ved trange svinger eller parkering,
styrevinkelen til forhjulene. Styringen blir mer
direkte.
I tillegg varierer den, avhengig av hastigheten,
den nødvendige kraften ved styringen.
Dermed blir sportslig styreoppførsel mulig. Ut‐
over dette blir styringen forenklet ved parke‐
ring og rangering.
Kjøreopplevelsesbryter Prinsipp Med kjøreopplevelsesbryteren kan visse av
kjøretøyets egenskaper tilpasses. Til dette kan
forskjellige programmer velges. Med knappen
til kjøreopplevelsesbryteren og med DSC OFF-
knappen kan det aktuelle programmet aktive‐
res.Oversiktno
Knapp i kjøretøyet
Betjening av programmene
KnappProgramDSC OFF
TRACTIONSPORT+
SPORT
COMFORT
ECO PRO
Automatisk programskifte
I følgende situasjoner skiftes evt. automatisk til
COMFORT:
▷Hvis den Dynamiske Demper Control svik‐
ter.▷Hvis den Dynamiske stabilitetskontrollen
DSC svikter.▷Ved punktering.▷Ved aktivering av den manuelle hastighets‐
grensen, se side 122.▷Ved aktivering av hastighetsreguleringen i
modusen TRACTION eller DSC OFF.
DSC OFF
Ved DSC OFF, se side 127, er kjørestabiliteten
innskrenket under akselerasjon og i svinger.
Seite 128BetjeningKjørestabilitet-reguleringssystemer128
Online Edition for Part no. 01 40 2 966 263 - X/15

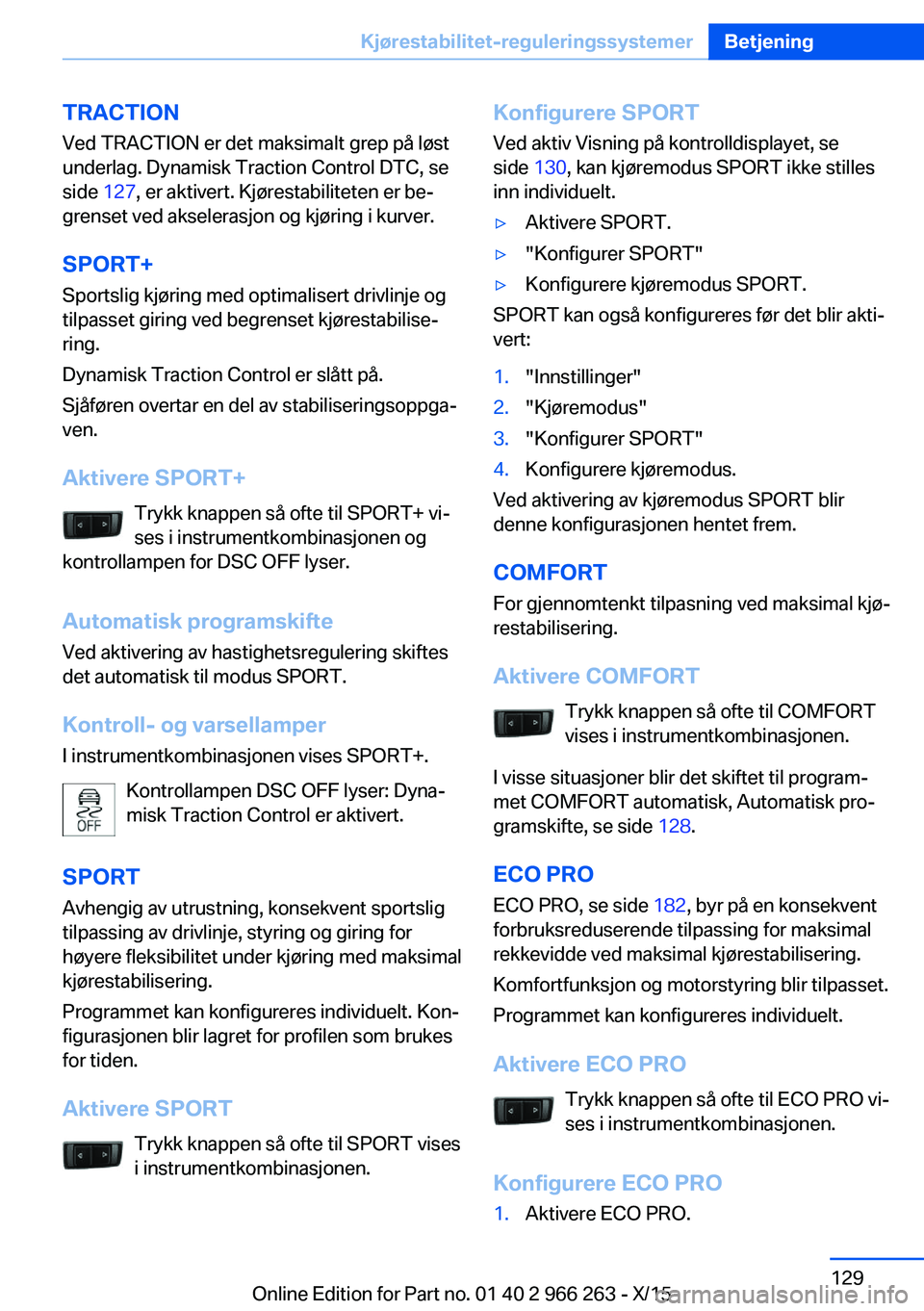

TRACTIONVed TRACTION er det maksimalt grep på løst
underlag. Dynamisk Traction Control DTC, se
side 127, er aktivert. Kjørestabiliteten er be‐
grenset ved akselerasjon og kjøring i kurver.
SPORT+
Sportslig kjøring med optimalisert drivlinje og
tilpasset giring ved begrenset kjørestabilise‐
ring.
Dynamisk Traction Control er slått på.
Sjåføren overtar en del av stabiliseringsoppga‐
ven.
Aktivere SPORT+ Trykk knappen så ofte til SPORT+ vi‐
ses i instrumentkombinasjonen og
kontrollampen for DSC OFF lyser.
Automatisk programskifte
Ved aktivering av hastighetsregulering skiftes
det automatisk til modus SPORT.
Kontroll- og varsellamperI instrumentkombinasjonen vises SPORT+.
Kontrollampen DSC OFF lyser: Dyna‐
misk Traction Control er aktivert.
SPORT Avhengig av utrustning, konsekvent sportslig
tilpassing av drivlinje, styring og giring for
høyere fleksibilitet under kjøring med maksimal kjørestabilisering.
Programmet kan konfigureres individuelt. Kon‐
figurasjonen blir lagret for profilen som brukes
for tiden.
Aktivere SPORT Trykk knappen så ofte til SPORT vises
i instrumentkombinasjonen.Konfigurere SPORT
Ved aktiv Visning på kontrolldisplayet, se
side 130, kan kjøremodus SPORT ikke stilles
inn individuelt.▷Aktivere SPORT.▷"Konfigurer SPORT"▷Konfigurere kjøremodus SPORT.
SPORT kan også konfigureres før det blir akti‐
vert:
1."Innstillinger"2."Kjøremodus"3."Konfigurer SPORT"4.Konfigurere kjøremodus.
Ved aktivering av kjøremodus SPORT blir
denne konfigurasjonen hentet frem.
COMFORT
For gjennomtenkt tilpasning ved maksimal kjø‐
restabilisering.
Aktivere COMFORT Trykk knappen så ofte til COMFORT
vises i instrumentkombinasjonen.
I visse situasjoner blir det skiftet til program‐
met COMFORT automatisk, Automatisk pro‐
gramskifte, se side 128.
ECO PRO ECO PRO, se side 182, byr på en konsekvent
forbruksreduserende tilpassing for maksimal
rekkevidde ved maksimal kjørestabilisering.
Komfortfunksjon og motorstyring blir tilpasset.
Programmet kan konfigureres individuelt.
Aktivere ECO PRO Trykk knappen så ofte til ECO PRO vi‐
ses i instrumentkombinasjonen.
Konfigurere ECO PRO
1.Aktivere ECO PRO.Seite 129Kjørestabilitet-reguleringssystemerBetjening129
Online Edition for Part no. 01 40 2 966 263 - X/15

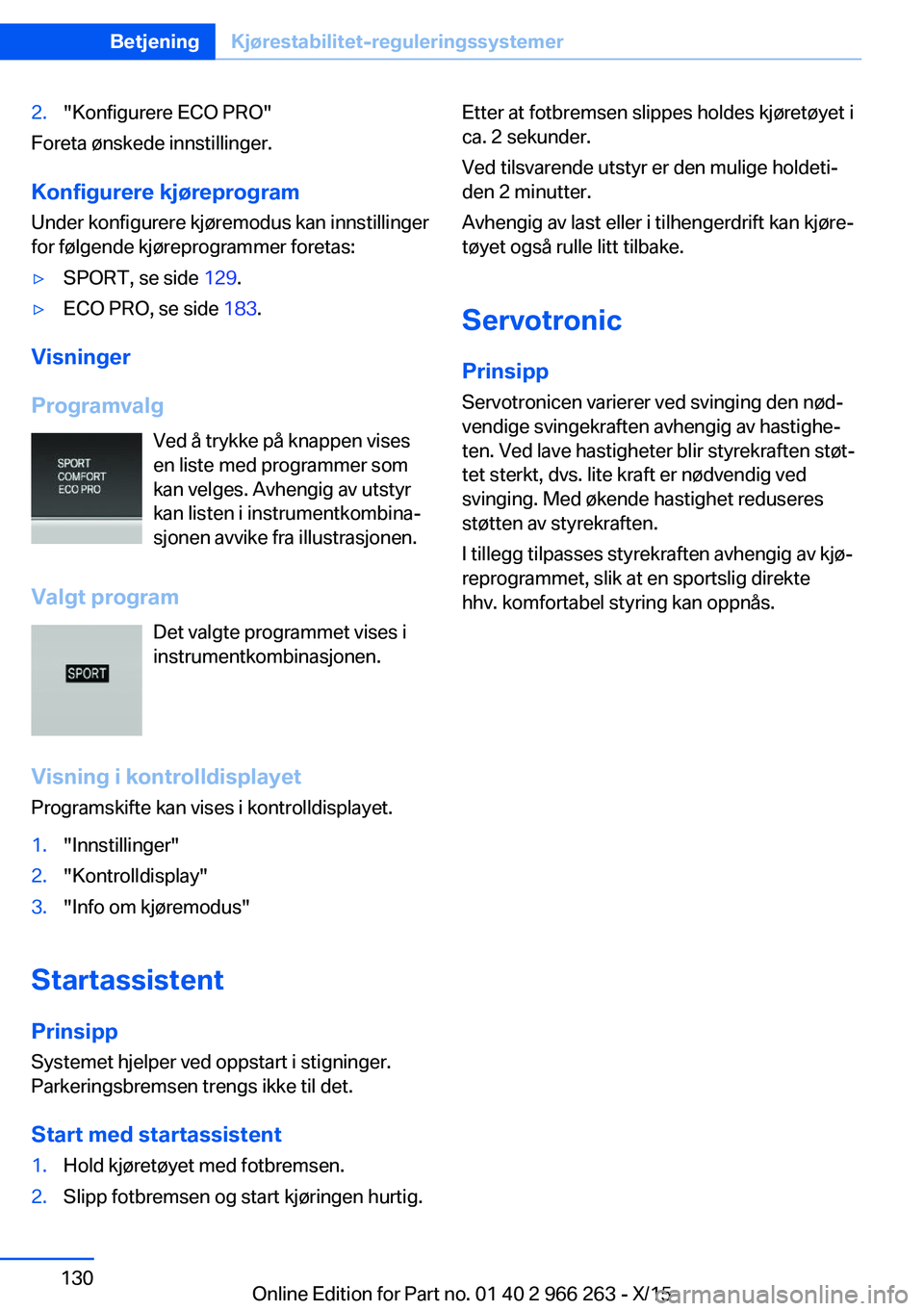

2."Konfigurere ECO PRO"
Foreta ønskede innstillinger.
Konfigurere kjøreprogram
Under konfigurere kjøremodus kan innstillinger
for følgende kjøreprogrammer foretas:
▷SPORT, se side 129.▷ECO PRO, se side 183.
Visninger
Programvalg Ved å trykke på knappen vises
en liste med programmer som
kan velges. Avhengig av utstyr
kan listen i instrumentkombina‐
sjonen avvike fra illustrasjonen.
Valgt program Det valgte programmet vises i
instrumentkombinasjonen.
Visning i kontrolldisplayet
Programskifte kan vises i kontrolldisplayet.
1."Innstillinger"2."Kontrolldisplay"3."Info om kjøremodus"
Startassistent
Prinsipp Systemet hjelper ved oppstart i stigninger.
Parkeringsbremsen trengs ikke til det.
Start med startassistent
1.Hold kjøretøyet med fotbremsen.2.Slipp fotbremsen og start kjøringen hurtig.Etter at fotbremsen slippes holdes kjøretøyet i
ca. 2 sekunder.
Ved tilsvarende utstyr er den mulige holdeti‐
den 2 minutter.
Avhengig av last eller i tilhengerdrift kan kjøre‐
tøyet også rulle litt tilbake.
Servotronic Prinsipp
Servotronicen varierer ved svinging den nød‐
vendige svingekraften avhengig av hastighe‐
ten. Ved lave hastigheter blir styrekraften støt‐
tet sterkt, dvs. lite kraft er nødvendig ved
svinging. Med økende hastighet reduseres
støtten av styrekraften.
I tillegg tilpasses styrekraften avhengig av kjø‐
reprogrammet, slik at en sportslig direkte
hhv. komfortabel styring kan oppnås.Seite 130BetjeningKjørestabilitet-reguleringssystemer130
Online Edition for Part no. 01 40 2 966 263 - X/15
