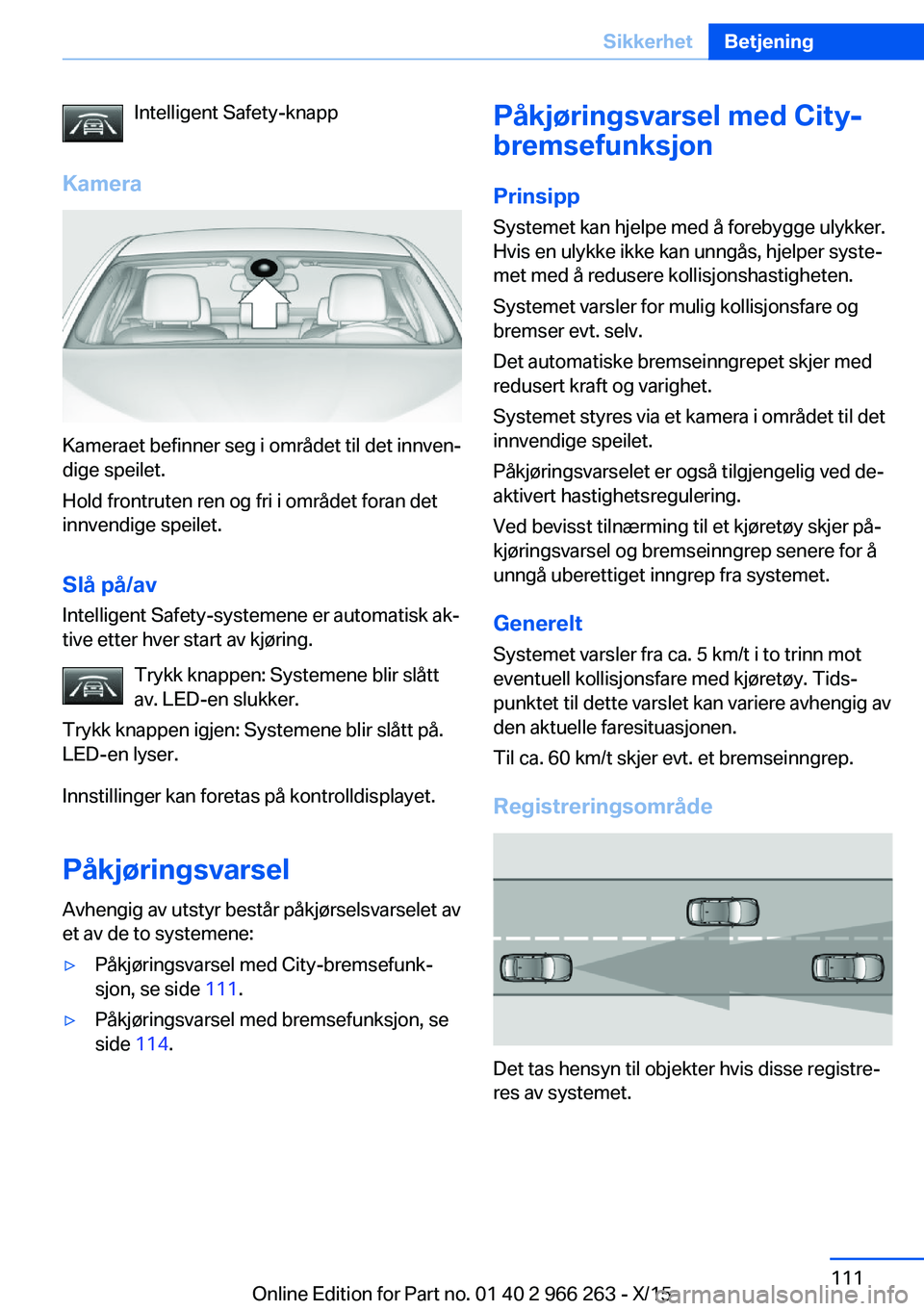

Intelligent Safety-knapp
Kamera
Kameraet befinner seg i området til det innven‐
dige speilet.
Hold frontruten ren og fri i området foran det
innvendige speilet.
Slå på/av
Intelligent Safety-systemene er automatisk ak‐
tive etter hver start av kjøring.
Trykk knappen: Systemene blir slått
av. LED-en slukker.
Trykk knappen igjen: Systemene blir slått på.
LED-en lyser.
Innstillinger kan foretas på kontrolldisplayet.
Påkjøringsvarsel
Avhengig av utstyr består påkjørselsvarselet av
et av de to systemene:
▷Påkjøringsvarsel med City-bremsefunk‐
sjon, se side 111.▷Påkjøringsvarsel med bremsefunksjon, se
side 114.Påkjøringsvarsel med City-
bremsefunksjon
Prinsipp Systemet kan hjelpe med å forebygge ulykker.
Hvis en ulykke ikke kan unngås, hjelper syste‐
met med å redusere kollisjonshastigheten.
Systemet varsler for mulig kollisjonsfare og
bremser evt. selv.
Det automatiske bremseinngrepet skjer med
redusert kraft og varighet.
Systemet styres via et kamera i området til det
innvendige speilet.
Påkjøringsvarselet er også tilgjengelig ved de‐
aktivert hastighetsregulering.
Ved bevisst tilnærming til et kjøretøy skjer på‐
kjøringsvarsel og bremseinngrep senere for å
unngå uberettiget inngrep fra systemet.
Generelt Systemet varsler fra ca. 5 km/t i to trinn mot
eventuell kollisjonsfare med kjøretøy. Tids‐
punktet til dette varslet kan variere avhengig av
den aktuelle faresituasjonen.
Til ca. 60 km/t skjer evt. et bremseinngrep.
Registreringsområde
Det tas hensyn til objekter hvis disse registre‐
res av systemet.
Seite 111SikkerhetBetjening111
Online Edition for Part no. 01 40 2 966 263 - X/15

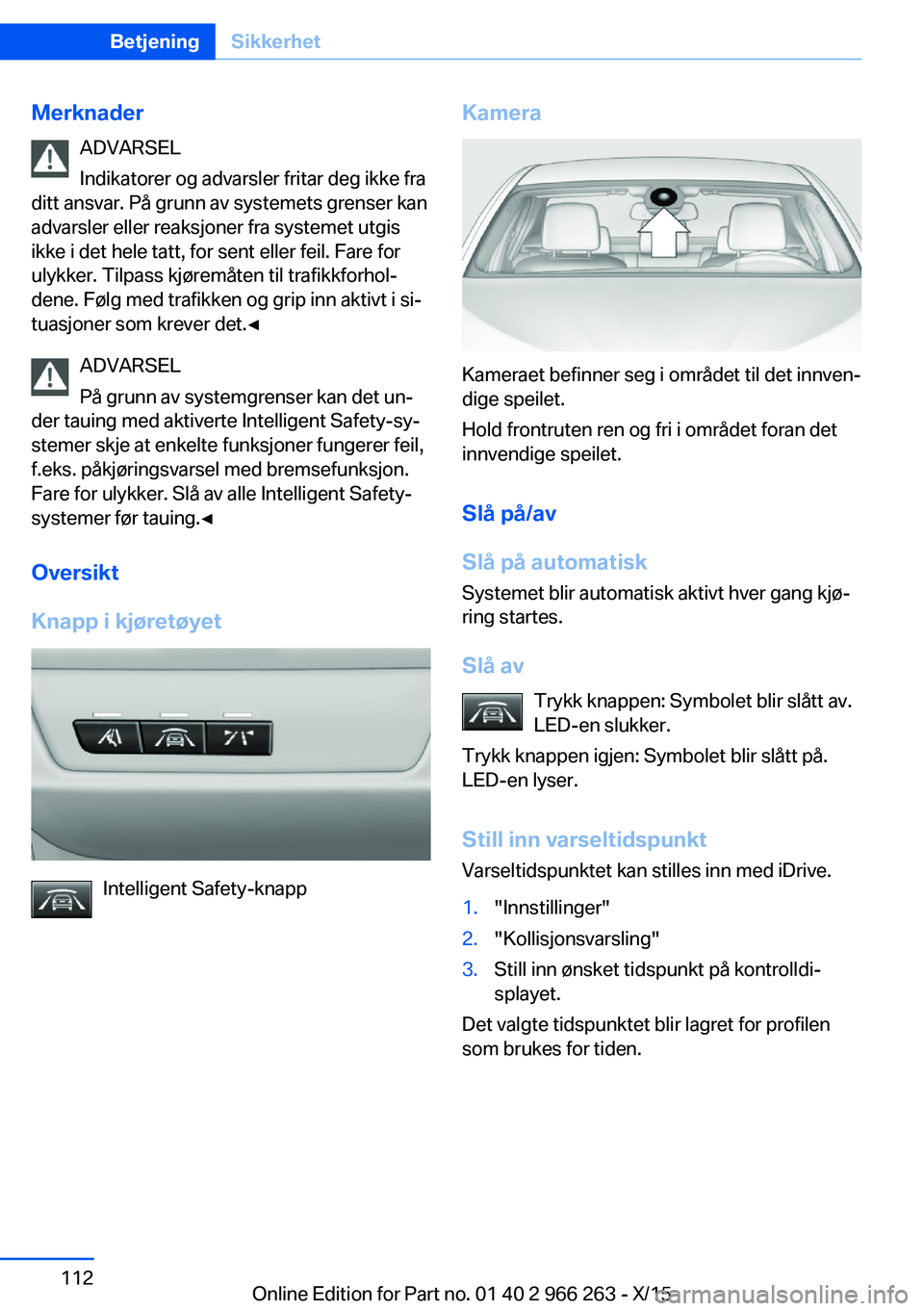

MerknaderADVARSEL
Indikatorer og advarsler fritar deg ikke fra
ditt ansvar. På grunn av systemets grenser kan
advarsler eller reaksjoner fra systemet utgis
ikke i det hele tatt, for sent eller feil. Fare for
ulykker. Tilpass kjøremåten til trafikkforhol‐
dene. Følg med trafikken og grip inn aktivt i si‐
tuasjoner som krever det.◀
ADVARSEL
På grunn av systemgrenser kan det un‐
der tauing med aktiverte Intelligent Safety-sy‐
stemer skje at enkelte funksjoner fungerer feil,
f.eks. påkjøringsvarsel med bremsefunksjon.
Fare for ulykker. Slå av alle Intelligent Safety-
systemer før tauing.◀
Oversikt
Knapp i kjøretøyet
Intelligent Safety-knapp
Kamera
Kameraet befinner seg i området til det innven‐
dige speilet.
Hold frontruten ren og fri i området foran det
innvendige speilet.
Slå på/av
Slå på automatisk
Systemet blir automatisk aktivt hver gang kjø‐
ring startes.
Slå av Trykk knappen: Symbolet blir slått av.
LED-en slukker.
Trykk knappen igjen: Symbolet blir slått på.
LED-en lyser.
Still inn varseltidspunkt
Varseltidspunktet kan stilles inn med iDrive.
1."Innstillinger"2."Kollisjonsvarsling"3.Still inn ønsket tidspunkt på kontrolldi‐
splayet.
Det valgte tidspunktet blir lagret for profilen
som brukes for tiden.
Seite 112BetjeningSikkerhet112
Online Edition for Part no. 01 40 2 966 263 - X/15

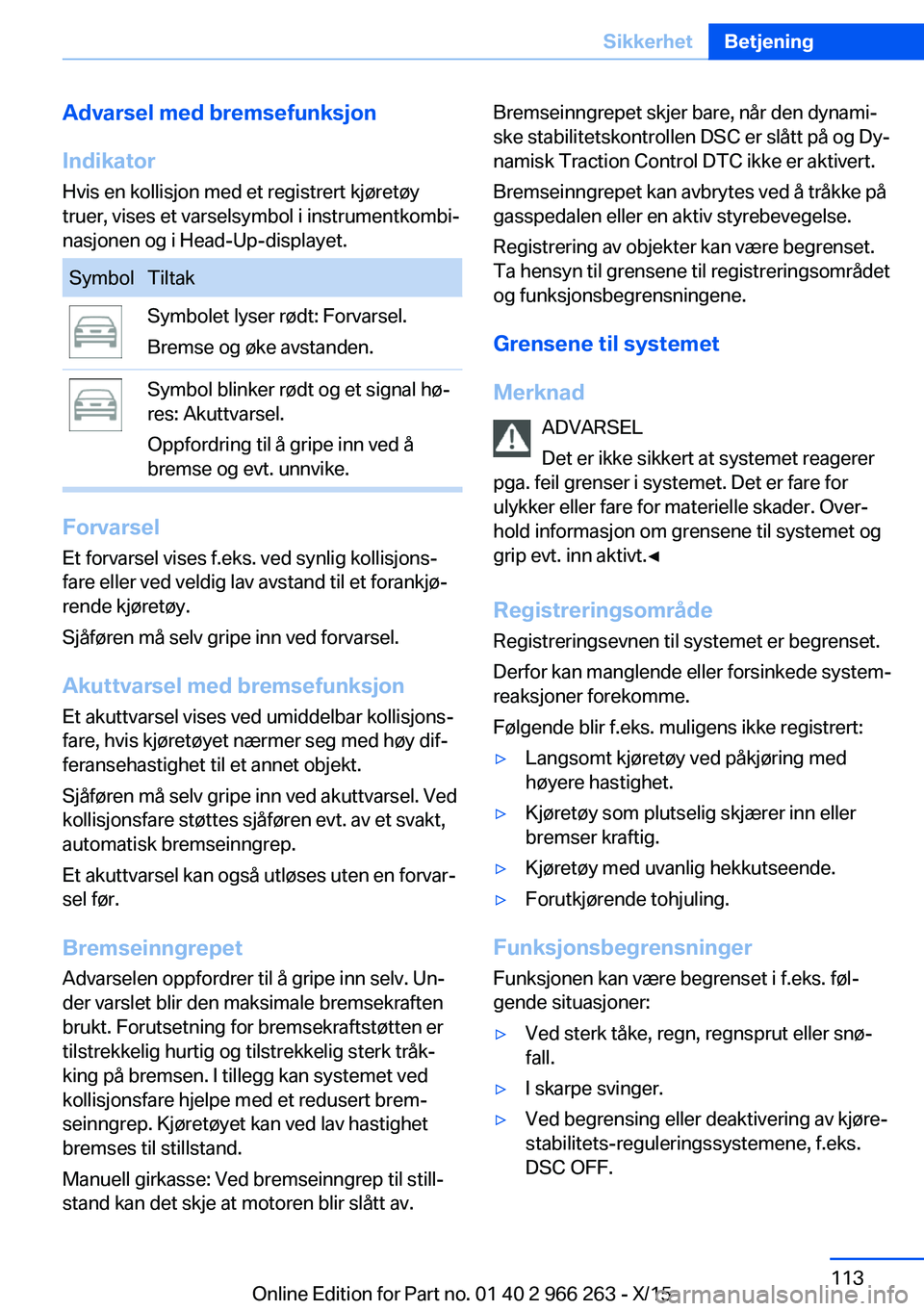

Advarsel med bremsefunksjon
Indikator Hvis en kollisjon med et registrert kjøretøy
truer, vises et varselsymbol i instrumentkombi‐
nasjonen og i Head-Up-displayet.SymbolTiltakSymbolet lyser rødt: Forvarsel.
Bremse og øke avstanden.Symbol blinker rødt og et signal hø‐
res: Akuttvarsel.
Oppfordring til å gripe inn ved å
bremse og evt. unnvike.
Forvarsel
Et forvarsel vises f.eks. ved synlig kollisjons‐
fare eller ved veldig lav avstand til et forankjø‐
rende kjøretøy.
Sjåføren må selv gripe inn ved forvarsel.
Akuttvarsel med bremsefunksjon Et akuttvarsel vises ved umiddelbar kollisjons‐
fare, hvis kjøretøyet nærmer seg med høy dif‐
feransehastighet til et annet objekt.
Sjåføren må selv gripe inn ved akuttvarsel. Ved kollisjonsfare støttes sjåføren evt. av et svakt,
automatisk bremseinngrep.
Et akuttvarsel kan også utløses uten en forvar‐
sel før.
Bremseinngrepet
Advarselen oppfordrer til å gripe inn selv. Un‐ der varslet blir den maksimale bremsekraften
brukt. Forutsetning for bremsekraftstøtten er
tilstrekkelig hurtig og tilstrekkelig sterk tråk‐
king på bremsen. I tillegg kan systemet ved
kollisjonsfare hjelpe med et redusert brem‐
seinngrep. Kjøretøyet kan ved lav hastighet
bremses til stillstand.
Manuell girkasse: Ved bremseinngrep til still‐
stand kan det skje at motoren blir slått av.
Bremseinngrepet skjer bare, når den dynami‐
ske stabilitetskontrollen DSC er slått på og Dy‐
namisk Traction Control DTC ikke er aktivert.
Bremseinngrepet kan avbrytes ved å tråkke på gasspedalen eller en aktiv styrebevegelse.
Registrering av objekter kan være begrenset.
Ta hensyn til grensene til registreringsområdet
og funksjonsbegrensningene.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Registreringsområde
Registreringsevnen til systemet er begrenset.
Derfor kan manglende eller forsinkede system‐
reaksjoner forekomme.
Følgende blir f.eks. muligens ikke registrert:▷Langsomt kjøretøy ved påkjøring med
høyere hastighet.▷Kjøretøy som plutselig skjærer inn eller
bremser kraftig.▷Kjøretøy med uvanlig hekkutseende.▷Forutkjørende tohjuling.
Funksjonsbegrensninger
Funksjonen kan være begrenset i f.eks. føl‐
gende situasjoner:
▷Ved sterk tåke, regn, regnsprut eller snø‐
fall.▷I skarpe svinger.▷Ved begrensing eller deaktivering av kjøre‐
stabilitets-reguleringssystemene, f.eks.
DSC OFF.Seite 113SikkerhetBetjening113
Online Edition for Part no. 01 40 2 966 263 - X/15

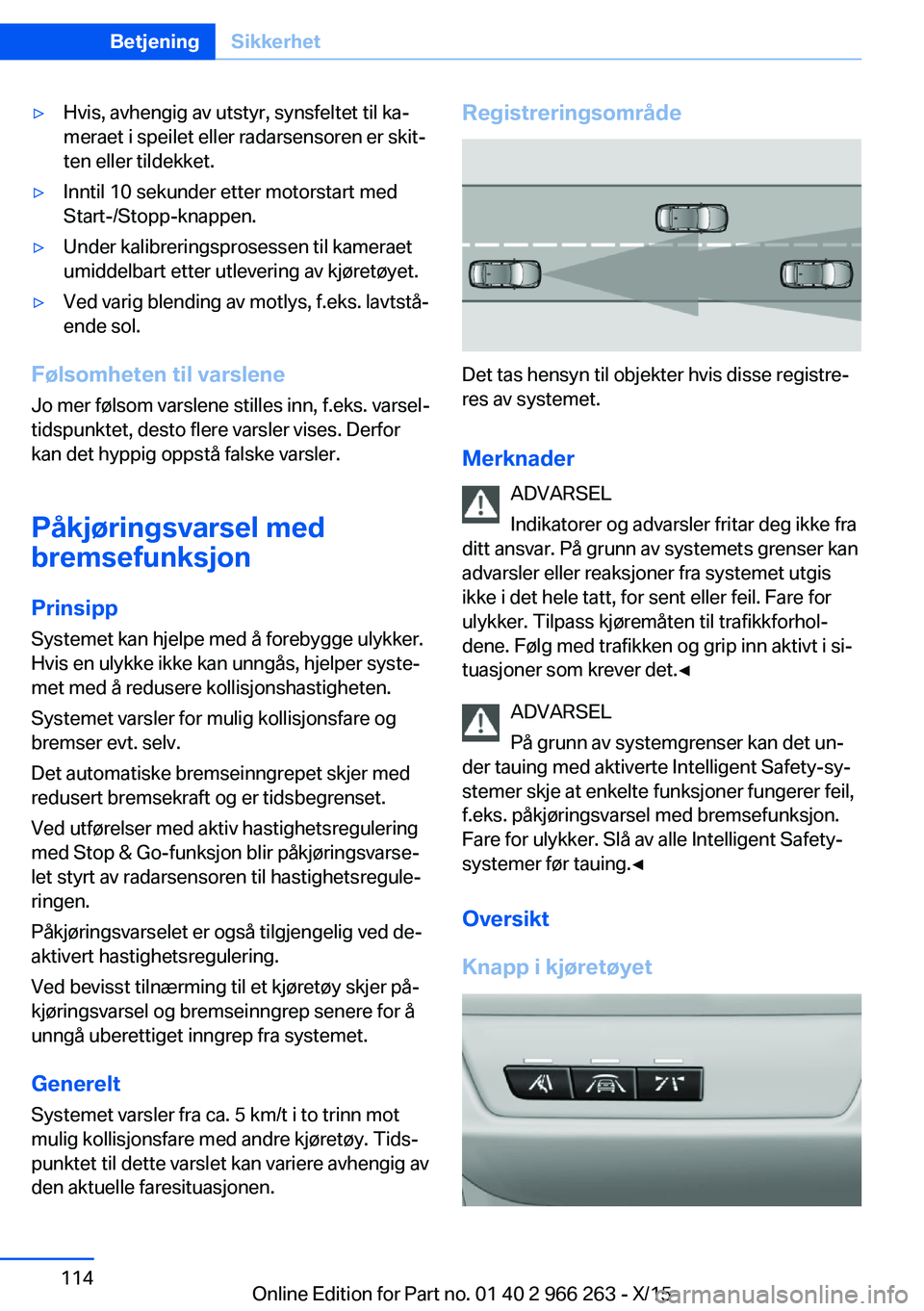

▷Hvis, avhengig av utstyr, synsfeltet til ka‐
meraet i speilet eller radarsensoren er skit‐
ten eller tildekket.▷Inntil 10 sekunder etter motorstart med
Start-/Stopp-knappen.▷Under kalibreringsprosessen til kameraet
umiddelbart etter utlevering av kjøretøyet.▷Ved varig blending av motlys, f.eks. lavtstå‐
ende sol.
Følsomheten til varslene
Jo mer følsom varslene stilles inn, f.eks. varsel‐
tidspunktet, desto flere varsler vises. Derfor
kan det hyppig oppstå falske varsler.
Påkjøringsvarsel med
bremsefunksjon
Prinsipp
Systemet kan hjelpe med å forebygge ulykker.
Hvis en ulykke ikke kan unngås, hjelper syste‐
met med å redusere kollisjonshastigheten.
Systemet varsler for mulig kollisjonsfare og
bremser evt. selv.
Det automatiske bremseinngrepet skjer med
redusert bremsekraft og er tidsbegrenset.
Ved utførelser med aktiv hastighetsregulering
med Stop & Go-funksjon blir påkjøringsvarse‐
let styrt av radarsensoren til hastighetsregule‐
ringen.
Påkjøringsvarselet er også tilgjengelig ved de‐
aktivert hastighetsregulering.
Ved bevisst tilnærming til et kjøretøy skjer på‐
kjøringsvarsel og bremseinngrep senere for å
unngå uberettiget inngrep fra systemet.
Generelt Systemet varsler fra ca. 5 km/t i to trinn mot
mulig kollisjonsfare med andre kjøretøy. Tids‐
punktet til dette varslet kan variere avhengig av
den aktuelle faresituasjonen.
Registreringsområde
Det tas hensyn til objekter hvis disse registre‐
res av systemet.
Merknader ADVARSEL
Indikatorer og advarsler fritar deg ikke fra
ditt ansvar. På grunn av systemets grenser kan
advarsler eller reaksjoner fra systemet utgis
ikke i det hele tatt, for sent eller feil. Fare for
ulykker. Tilpass kjøremåten til trafikkforhol‐
dene. Følg med trafikken og grip inn aktivt i si‐
tuasjoner som krever det.◀
ADVARSEL
På grunn av systemgrenser kan det un‐
der tauing med aktiverte Intelligent Safety-sy‐
stemer skje at enkelte funksjoner fungerer feil,
f.eks. påkjøringsvarsel med bremsefunksjon.
Fare for ulykker. Slå av alle Intelligent Safety-
systemer før tauing.◀
Oversikt
Knapp i kjøretøyet
Seite 114BetjeningSikkerhet114
Online Edition for Part no. 01 40 2 966 263 - X/15

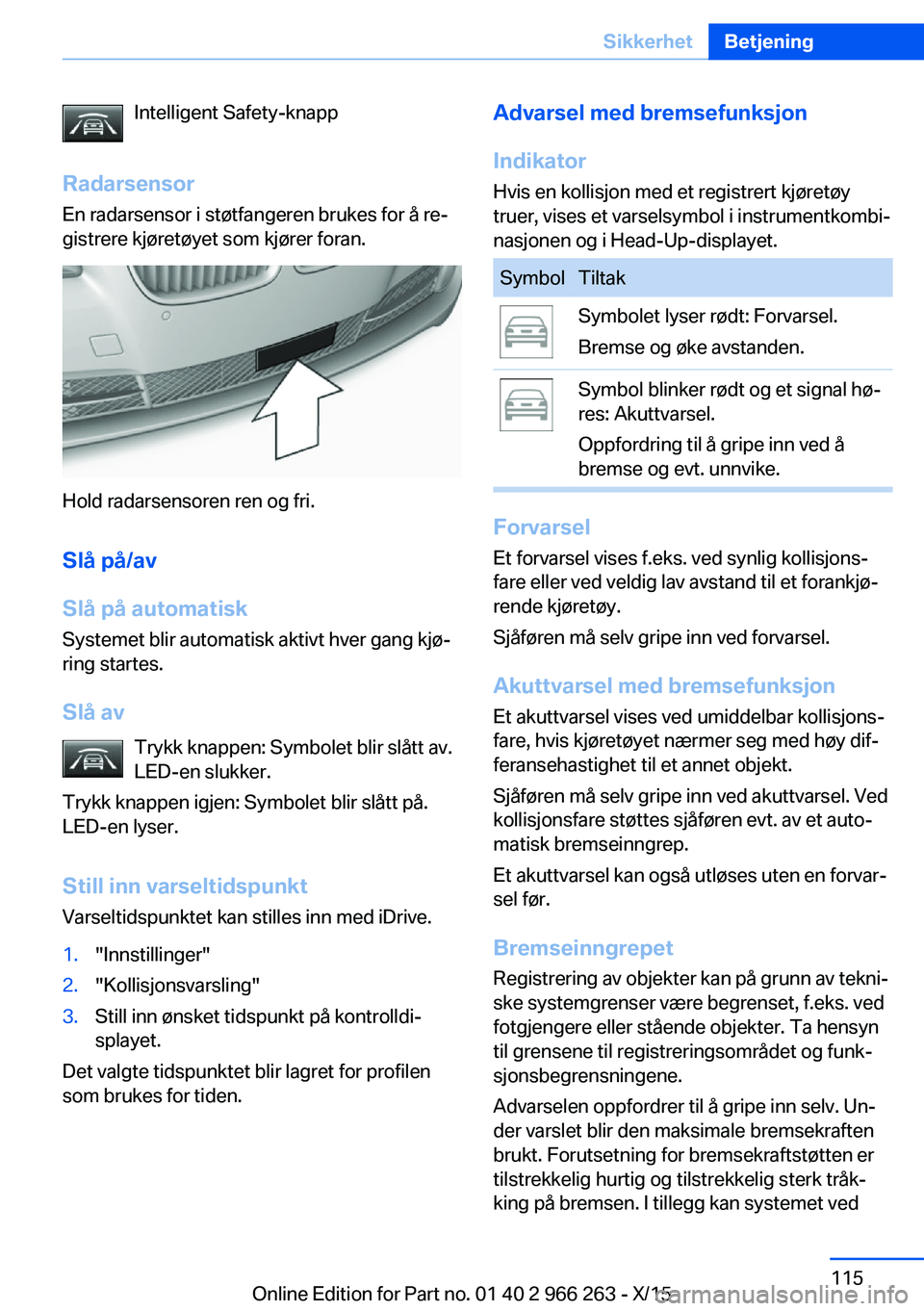

Intelligent Safety-knapp
Radarsensor En radarsensor i støtfangeren brukes for å re‐
gistrere kjøretøyet som kjører foran.
Hold radarsensoren ren og fri.
Slå på/av
Slå på automatisk
Systemet blir automatisk aktivt hver gang kjø‐
ring startes.
Slå av Trykk knappen: Symbolet blir slått av.
LED-en slukker.
Trykk knappen igjen: Symbolet blir slått på.
LED-en lyser.
Still inn varseltidspunkt
Varseltidspunktet kan stilles inn med iDrive.
1."Innstillinger"2."Kollisjonsvarsling"3.Still inn ønsket tidspunkt på kontrolldi‐
splayet.
Det valgte tidspunktet blir lagret for profilen
som brukes for tiden.
Advarsel med bremsefunksjon
Indikator Hvis en kollisjon med et registrert kjøretøy
truer, vises et varselsymbol i instrumentkombi‐
nasjonen og i Head-Up-displayet.SymbolTiltakSymbolet lyser rødt: Forvarsel.
Bremse og øke avstanden.Symbol blinker rødt og et signal hø‐
res: Akuttvarsel.
Oppfordring til å gripe inn ved å
bremse og evt. unnvike.
Forvarsel
Et forvarsel vises f.eks. ved synlig kollisjons‐
fare eller ved veldig lav avstand til et forankjø‐
rende kjøretøy.
Sjåføren må selv gripe inn ved forvarsel.
Akuttvarsel med bremsefunksjon Et akuttvarsel vises ved umiddelbar kollisjons‐
fare, hvis kjøretøyet nærmer seg med høy dif‐
feransehastighet til et annet objekt.
Sjåføren må selv gripe inn ved akuttvarsel. Ved kollisjonsfare støttes sjåføren evt. av et auto‐
matisk bremseinngrep.
Et akuttvarsel kan også utløses uten en forvar‐
sel før.
Bremseinngrepet
Registrering av objekter kan på grunn av tekni‐
ske systemgrenser være begrenset, f.eks. ved fotgjengere eller stående objekter. Ta hensyn
til grensene til registreringsområdet og funk‐
sjonsbegrensningene.
Advarselen oppfordrer til å gripe inn selv. Un‐
der varslet blir den maksimale bremsekraften
brukt. Forutsetning for bremsekraftstøtten er
tilstrekkelig hurtig og tilstrekkelig sterk tråk‐
king på bremsen. I tillegg kan systemet ved
Seite 115SikkerhetBetjening115
Online Edition for Part no. 01 40 2 966 263 - X/15

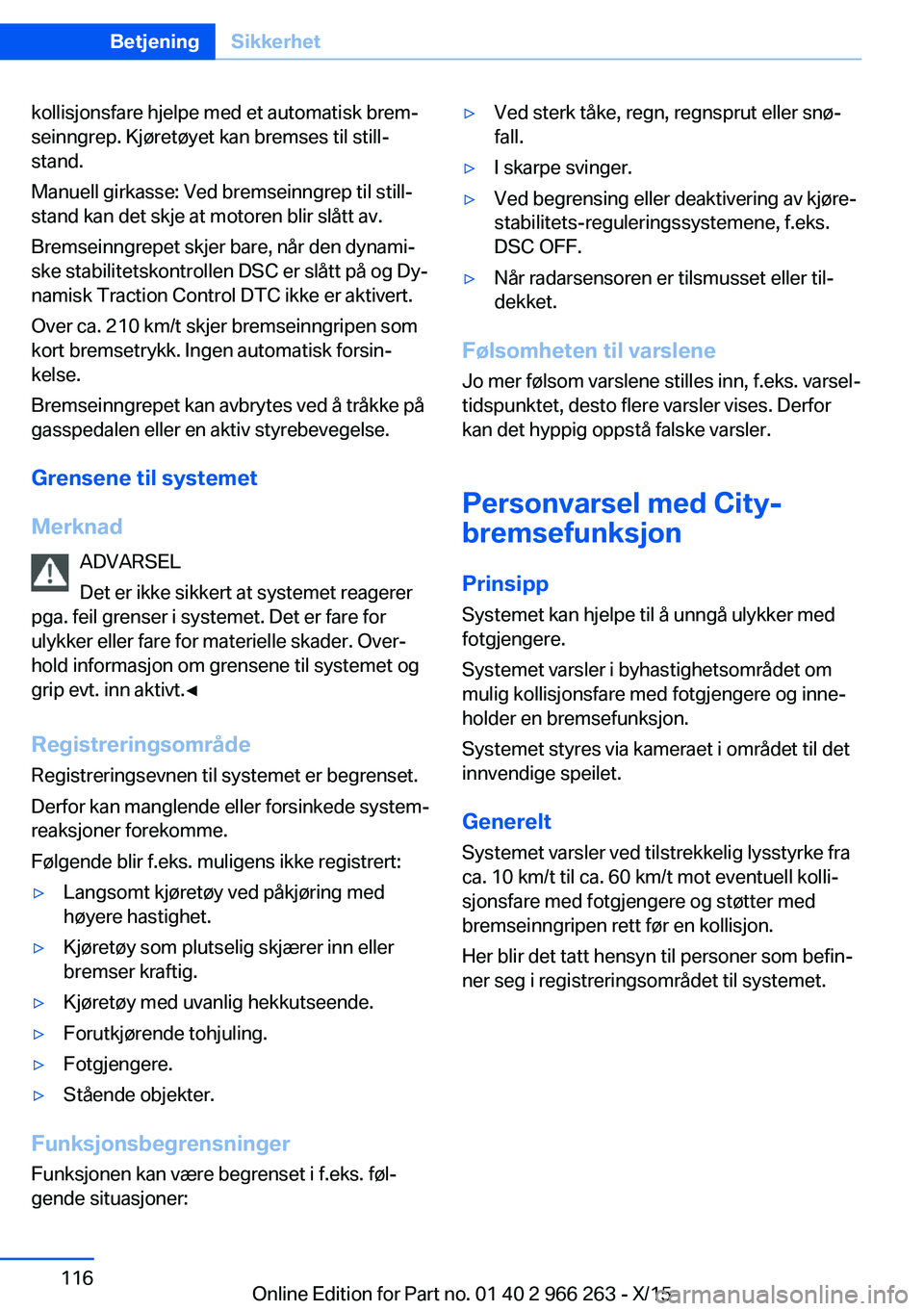

kollisjonsfare hjelpe med et automatisk brem‐
seinngrep. Kjøretøyet kan bremses til still‐
stand.
Manuell girkasse: Ved bremseinngrep til still‐
stand kan det skje at motoren blir slått av.
Bremseinngrepet skjer bare, når den dynami‐
ske stabilitetskontrollen DSC er slått på og Dy‐
namisk Traction Control DTC ikke er aktivert.
Over ca. 210 km/t skjer bremseinngripen som
kort bremsetrykk. Ingen automatisk forsin‐
kelse.
Bremseinngrepet kan avbrytes ved å tråkke på
gasspedalen eller en aktiv styrebevegelse.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Registreringsområde
Registreringsevnen til systemet er begrenset.
Derfor kan manglende eller forsinkede system‐
reaksjoner forekomme.
Følgende blir f.eks. muligens ikke registrert:▷Langsomt kjøretøy ved påkjøring med
høyere hastighet.▷Kjøretøy som plutselig skjærer inn eller
bremser kraftig.▷Kjøretøy med uvanlig hekkutseende.▷Forutkjørende tohjuling.▷Fotgjengere.▷Stående objekter.
Funksjonsbegrensninger
Funksjonen kan være begrenset i f.eks. føl‐
gende situasjoner:
▷Ved sterk tåke, regn, regnsprut eller snø‐
fall.▷I skarpe svinger.▷Ved begrensing eller deaktivering av kjøre‐
stabilitets-reguleringssystemene, f.eks.
DSC OFF.▷Når radarsensoren er tilsmusset eller til‐
dekket.
Følsomheten til varslene
Jo mer følsom varslene stilles inn, f.eks. varsel‐
tidspunktet, desto flere varsler vises. Derfor
kan det hyppig oppstå falske varsler.
Personvarsel med City-
bremsefunksjon
Prinsipp
Systemet kan hjelpe til å unngå ulykker med
fotgjengere.
Systemet varsler i byhastighetsområdet om
mulig kollisjonsfare med fotgjengere og inne‐
holder en bremsefunksjon.
Systemet styres via kameraet i området til det
innvendige speilet.
Generelt Systemet varsler ved tilstrekkelig lysstyrke fra
ca. 10 km/t til ca. 60 km/t mot eventuell kolli‐
sjonsfare med fotgjengere og støtter med
bremseinngripen rett før en kollisjon.
Her blir det tatt hensyn til personer som befin‐
ner seg i registreringsområdet til systemet.
Seite 116BetjeningSikkerhet116
Online Edition for Part no. 01 40 2 966 263 - X/15

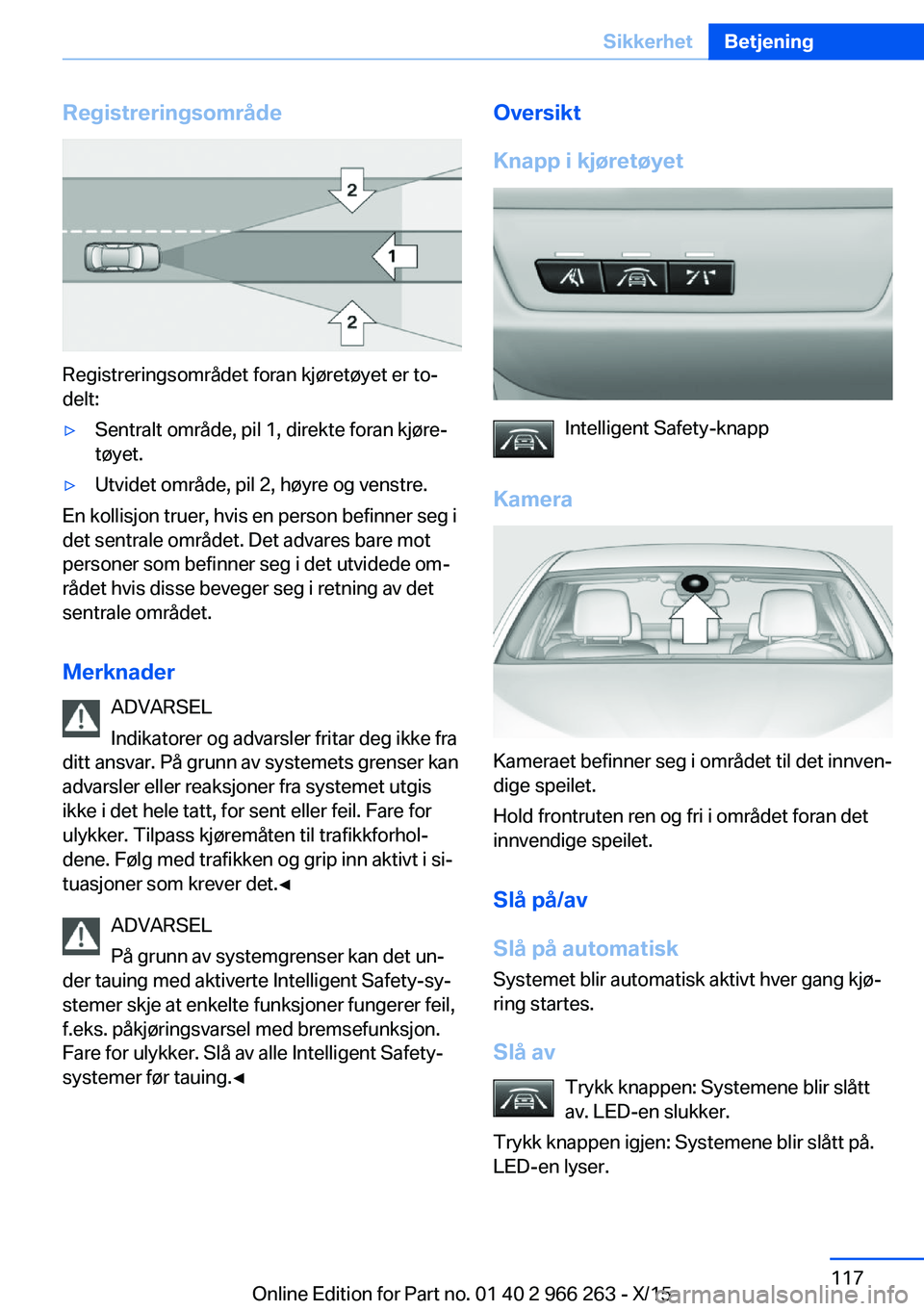

Registreringsområde
Registreringsområdet foran kjøretøyet er to‐
delt:
▷Sentralt område, pil 1, direkte foran kjøre‐
tøyet.▷Utvidet område, pil 2, høyre og venstre.
En kollisjon truer, hvis en person befinner seg i
det sentrale området. Det advares bare mot
personer som befinner seg i det utvidede om‐
rådet hvis disse beveger seg i retning av det
sentrale området.
Merknader ADVARSEL
Indikatorer og advarsler fritar deg ikke fra
ditt ansvar. På grunn av systemets grenser kan
advarsler eller reaksjoner fra systemet utgis
ikke i det hele tatt, for sent eller feil. Fare for
ulykker. Tilpass kjøremåten til trafikkforhol‐
dene. Følg med trafikken og grip inn aktivt i si‐
tuasjoner som krever det.◀
ADVARSEL
På grunn av systemgrenser kan det un‐
der tauing med aktiverte Intelligent Safety-sy‐
stemer skje at enkelte funksjoner fungerer feil,
f.eks. påkjøringsvarsel med bremsefunksjon.
Fare for ulykker. Slå av alle Intelligent Safety-
systemer før tauing.◀
Oversikt
Knapp i kjøretøyet
Intelligent Safety-knapp
Kamera
Kameraet befinner seg i området til det innven‐
dige speilet.
Hold frontruten ren og fri i området foran det
innvendige speilet.
Slå på/av
Slå på automatisk
Systemet blir automatisk aktivt hver gang kjø‐
ring startes.
Slå av Trykk knappen: Systemene blir slåttav. LED-en slukker.
Trykk knappen igjen: Systemene blir slått på.
LED-en lyser.
Seite 117SikkerhetBetjening117
Online Edition for Part no. 01 40 2 966 263 - X/15

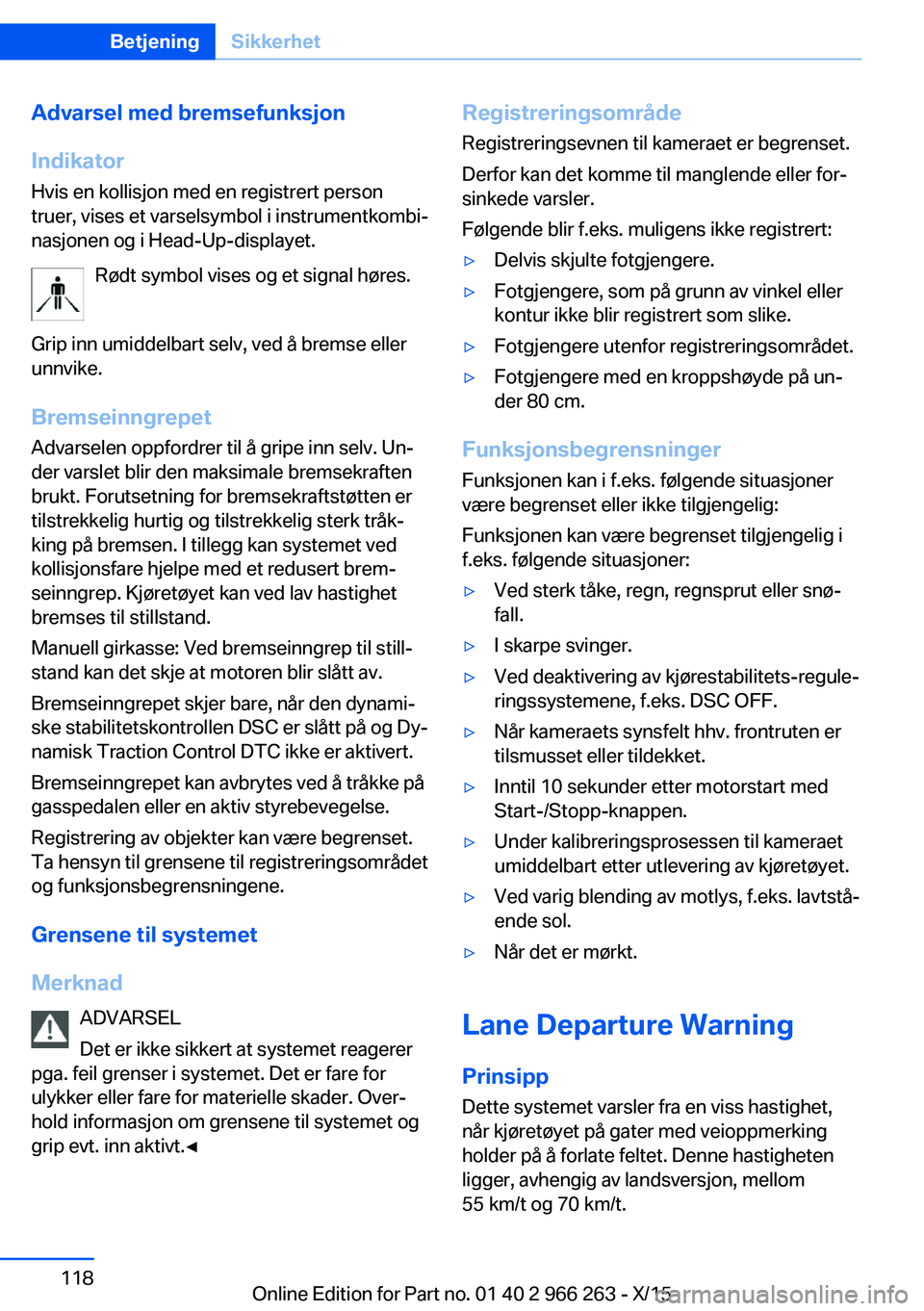

Advarsel med bremsefunksjon
Indikator Hvis en kollisjon med en registrert person
truer, vises et varselsymbol i instrumentkombi‐
nasjonen og i Head-Up-displayet.
Rødt symbol vises og et signal høres.
Grip inn umiddelbart selv, ved å bremse eller
unnvike.
Bremseinngrepet
Advarselen oppfordrer til å gripe inn selv. Un‐
der varslet blir den maksimale bremsekraften
brukt. Forutsetning for bremsekraftstøtten er
tilstrekkelig hurtig og tilstrekkelig sterk tråk‐
king på bremsen. I tillegg kan systemet ved
kollisjonsfare hjelpe med et redusert brem‐
seinngrep. Kjøretøyet kan ved lav hastighet
bremses til stillstand.
Manuell girkasse: Ved bremseinngrep til still‐
stand kan det skje at motoren blir slått av.
Bremseinngrepet skjer bare, når den dynami‐
ske stabilitetskontrollen DSC er slått på og Dy‐
namisk Traction Control DTC ikke er aktivert.
Bremseinngrepet kan avbrytes ved å tråkke på
gasspedalen eller en aktiv styrebevegelse.
Registrering av objekter kan være begrenset.
Ta hensyn til grensene til registreringsområdet
og funksjonsbegrensningene.
Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀Registreringsområde
Registreringsevnen til kameraet er begrenset.
Derfor kan det komme til manglende eller for‐
sinkede varsler.
Følgende blir f.eks. muligens ikke registrert:▷Delvis skjulte fotgjengere.▷Fotgjengere, som på grunn av vinkel eller
kontur ikke blir registrert som slike.▷Fotgjengere utenfor registreringsområdet.▷Fotgjengere med en kroppshøyde på un‐
der 80 cm.
Funksjonsbegrensninger
Funksjonen kan i f.eks. følgende situasjoner
være begrenset eller ikke tilgjengelig:
Funksjonen kan være begrenset tilgjengelig i
f.eks. følgende situasjoner:
▷Ved sterk tåke, regn, regnsprut eller snø‐
fall.▷I skarpe svinger.▷Ved deaktivering av kjørestabilitets-regule‐
ringssystemene, f.eks. DSC OFF.▷Når kameraets synsfelt hhv. frontruten er
tilsmusset eller tildekket.▷Inntil 10 sekunder etter motorstart med
Start-/Stopp-knappen.▷Under kalibreringsprosessen til kameraet
umiddelbart etter utlevering av kjøretøyet.▷Ved varig blending av motlys, f.eks. lavtstå‐
ende sol.▷Når det er mørkt.
Lane Departure Warning
Prinsipp
Dette systemet varsler fra en viss hastighet,
når kjøretøyet på gater med veioppmerking
holder på å forlate feltet. Denne hastigheten
ligger, avhengig av landsversjon, mellom
55 km/t og 70 km/t.
Seite 118BetjeningSikkerhet118
Online Edition for Part no. 01 40 2 966 263 - X/15

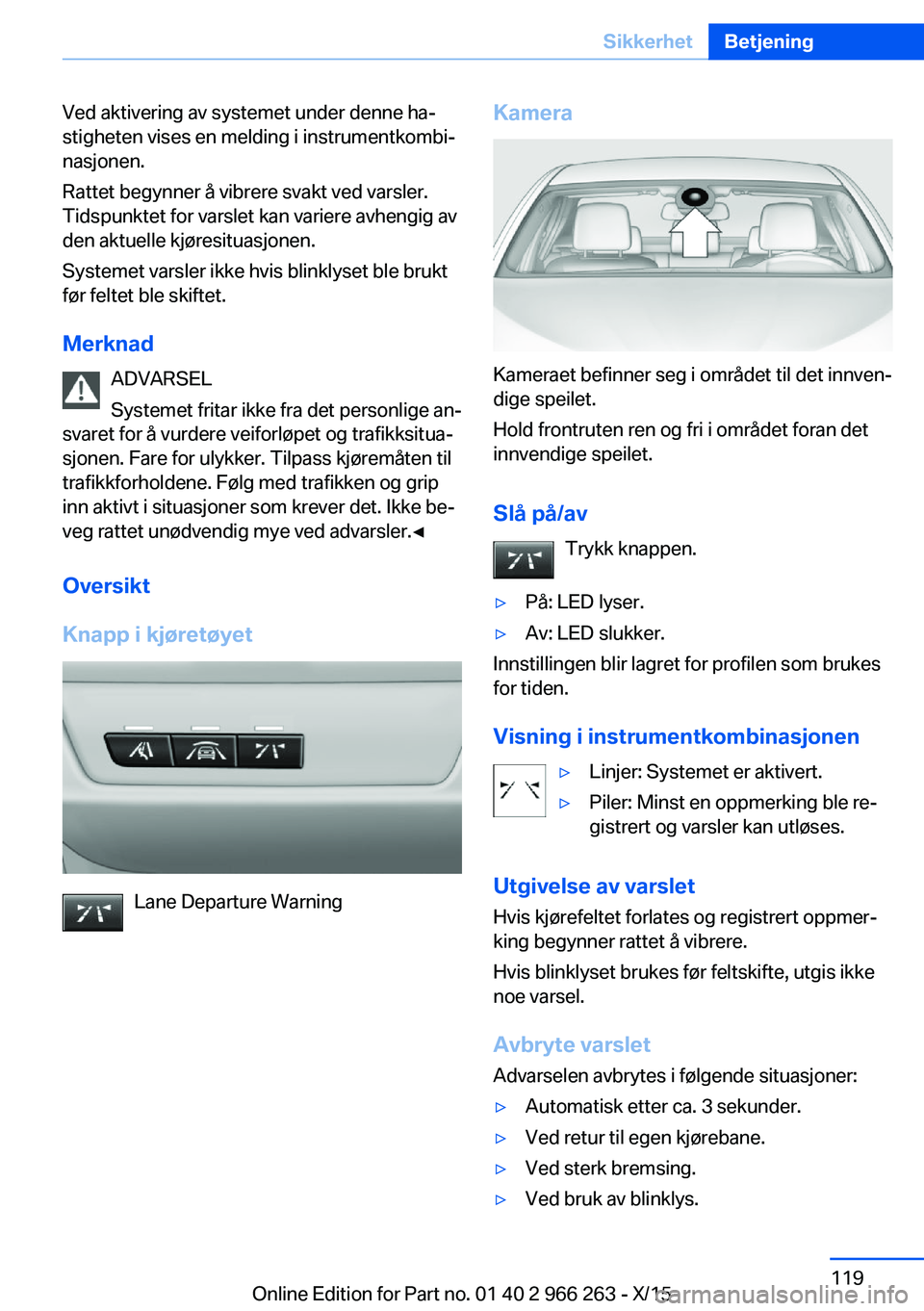

Ved aktivering av systemet under denne ha‐
stigheten vises en melding i instrumentkombi‐
nasjonen.
Rattet begynner å vibrere svakt ved varsler.
Tidspunktet for varslet kan variere avhengig av
den aktuelle kjøresituasjonen.
Systemet varsler ikke hvis blinklyset ble brukt
før feltet ble skiftet.
Merknad ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret for å vurdere veiforløpet og trafikksitua‐
sjonen. Fare for ulykker. Tilpass kjøremåten til
trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det. Ikke be‐
veg rattet unødvendig mye ved advarsler.◀
Oversikt
Knapp i kjøretøyet
Lane Departure Warning
Kamera
Kameraet befinner seg i området til det innven‐
dige speilet.
Hold frontruten ren og fri i området foran det
innvendige speilet.
Slå på/av Trykk knappen.
▷På: LED lyser.▷Av: LED slukker.
Innstillingen blir lagret for profilen som brukes
for tiden.
Visning i instrumentkombinasjonen
▷Linjer: Systemet er aktivert.▷Piler: Minst en oppmerking ble re‐
gistrert og varsler kan utløses.
Utgivelse av varslet
Hvis kjørefeltet forlates og registrert oppmer‐
king begynner rattet å vibrere.
Hvis blinklyset brukes før feltskifte, utgis ikke
noe varsel.
Avbryte varslet
Advarselen avbrytes i følgende situasjoner:
▷Automatisk etter ca. 3 sekunder.▷Ved retur til egen kjørebane.▷Ved sterk bremsing.▷Ved bruk av blinklys.Seite 119SikkerhetBetjening119
Online Edition for Part no. 01 40 2 966 263 - X/15

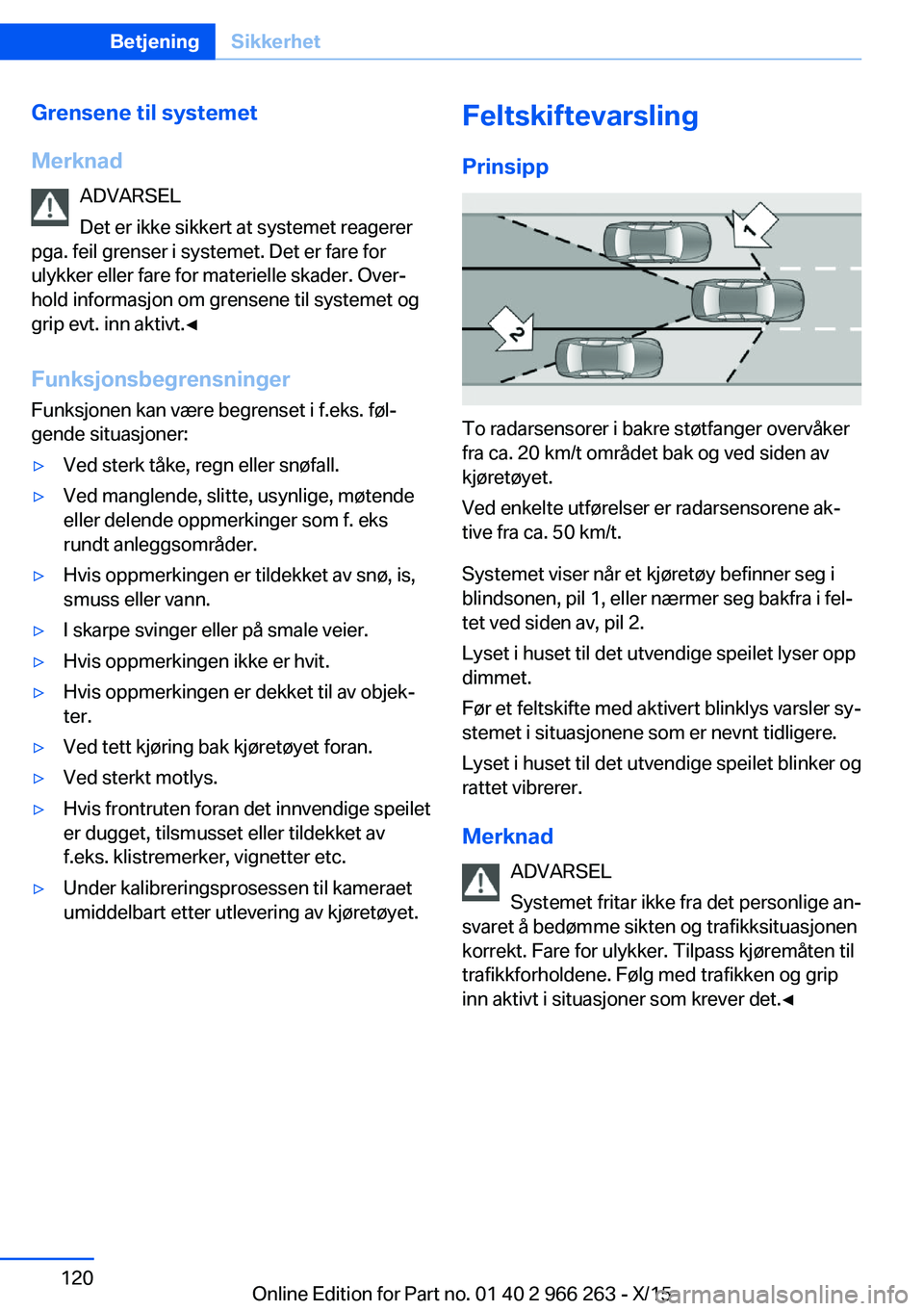

Grensene til systemet
Merknad ADVARSEL
Det er ikke sikkert at systemet reagerer
pga. feil grenser i systemet. Det er fare for
ulykker eller fare for materielle skader. Over‐
hold informasjon om grensene til systemet og
grip evt. inn aktivt.◀
Funksjonsbegrensninger Funksjonen kan være begrenset i f.eks. føl‐
gende situasjoner:▷Ved sterk tåke, regn eller snøfall.▷Ved manglende, slitte, usynlige, møtende
eller delende oppmerkinger som f. eks
rundt anleggsområder.▷Hvis oppmerkingen er tildekket av snø, is,
smuss eller vann.▷I skarpe svinger eller på smale veier.▷Hvis oppmerkingen ikke er hvit.▷Hvis oppmerkingen er dekket til av objek‐
ter.▷Ved tett kjøring bak kjøretøyet foran.▷Ved sterkt motlys.▷Hvis frontruten foran det innvendige speilet
er dugget, tilsmusset eller tildekket av
f.eks. klistremerker, vignetter etc.▷Under kalibreringsprosessen til kameraet
umiddelbart etter utlevering av kjøretøyet.Feltskiftevarsling
Prinsipp
To radarsensorer i bakre støtfanger overvåker
fra ca. 20 km/t området bak og ved siden av
kjøretøyet.
Ved enkelte utførelser er radarsensorene ak‐
tive fra ca. 50 km/t.
Systemet viser når et kjøretøy befinner seg i
blindsonen, pil 1, eller nærmer seg bakfra i fel‐
tet ved siden av, pil 2.
Lyset i huset til det utvendige speilet lyser opp
dimmet.
Før et feltskifte med aktivert blinklys varsler sy‐
stemet i situasjonene som er nevnt tidligere.
Lyset i huset til det utvendige speilet blinker og
rattet vibrerer.
Merknad ADVARSEL
Systemet fritar ikke fra det personlige an‐
svaret å bedømme sikten og trafikksituasjonen
korrekt. Fare for ulykker. Tilpass kjøremåten til
trafikkforholdene. Følg med trafikken og grip
inn aktivt i situasjoner som krever det.◀
Seite 120BetjeningSikkerhet120
Online Edition for Part no. 01 40 2 966 263 - X/15
