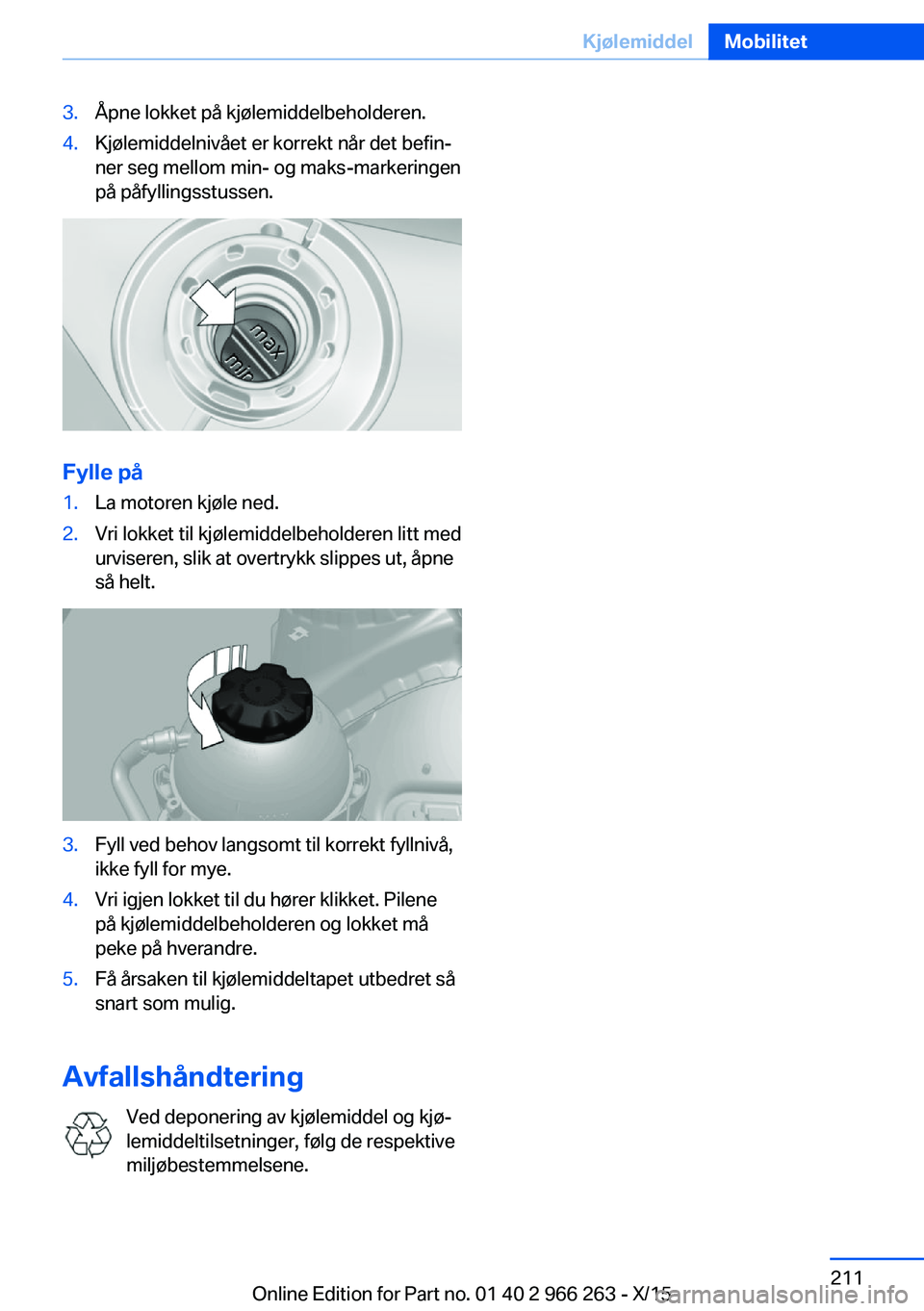

3.Åpne lokket på kjølemiddelbeholderen.4.Kjølemiddelnivået er korrekt når det befin‐
ner seg mellom min- og maks-markeringen
på påfyllingsstussen.
Fylle på
1.La motoren kjøle ned.2.Vri lokket til kjølemiddelbeholderen litt med
urviseren, slik at overtrykk slippes ut, åpne
så helt.3.Fyll ved behov langsomt til korrekt fyllnivå,
ikke fyll for mye.4.Vri igjen lokket til du hører klikket. Pilene
på kjølemiddelbeholderen og lokket må
peke på hverandre.5.Få årsaken til kjølemiddeltapet utbedret så
snart som mulig.
Avfallshåndtering
Ved deponering av kjølemiddel og kjø‐
lemiddeltilsetninger, følg de respektive
miljøbestemmelsene.
Seite 211KjølemiddelMobilitet211
Online Edition for Part no. 01 40 2 966 263 - X/15

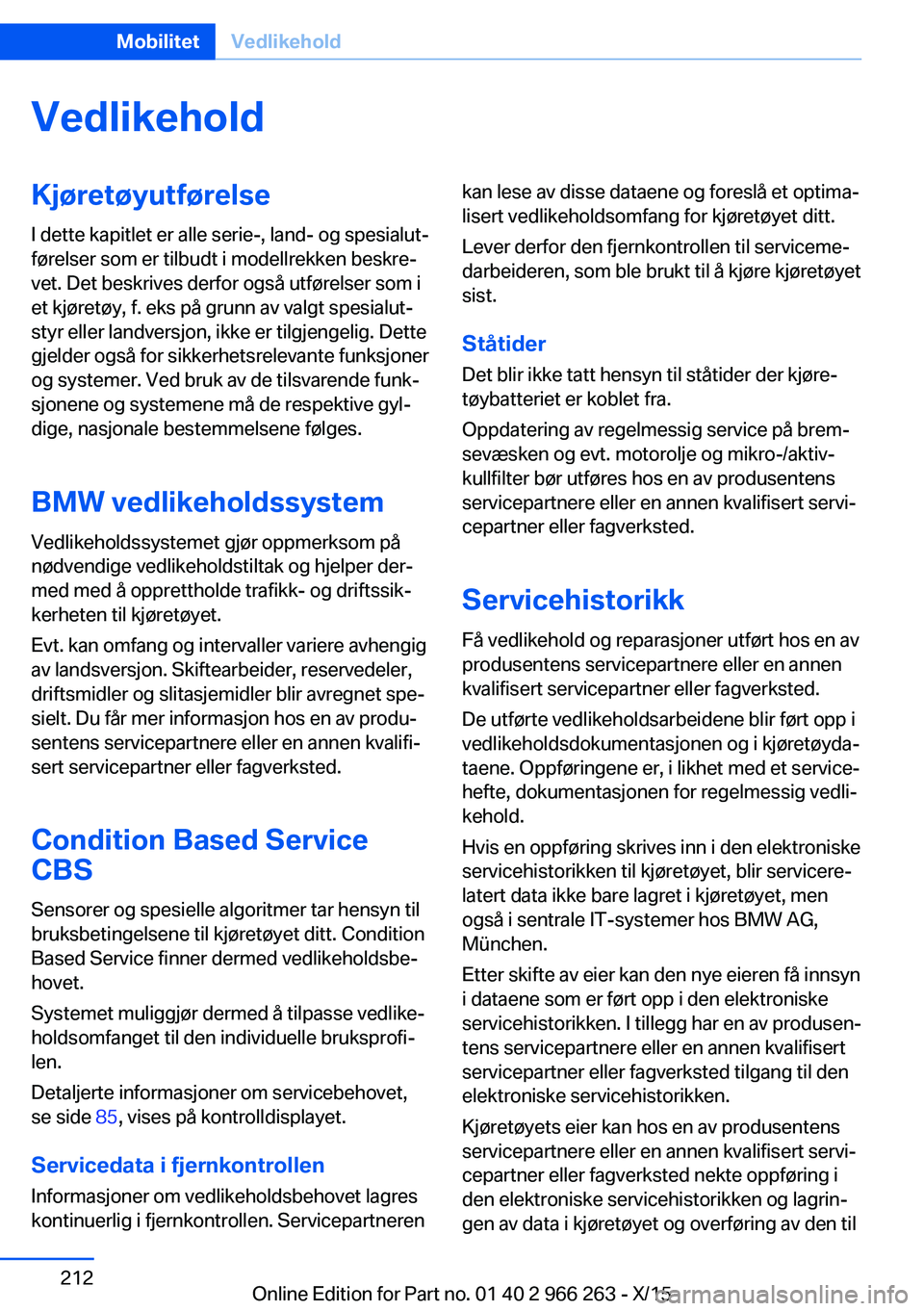

VedlikeholdKjøretøyutførelseI dette kapitlet er alle serie-, land- og spesialut‐
førelser som er tilbudt i modellrekken beskre‐
vet. Det beskrives derfor også utførelser som i
et kjøretøy, f. eks på grunn av valgt spesialut‐
styr eller landversjon, ikke er tilgjengelig. Dette
gjelder også for sikkerhetsrelevante funksjoner
og systemer. Ved bruk av de tilsvarende funk‐
sjonene og systemene må de respektive gyl‐
dige, nasjonale bestemmelsene følges.
BMW vedlikeholdssystem Vedlikeholdssystemet gjør oppmerksom på
nødvendige vedlikeholdstiltak og hjelper der‐
med med å opprettholde trafikk- og driftssik‐
kerheten til kjøretøyet.
Evt. kan omfang og intervaller variere avhengig
av landsversjon. Skiftearbeider, reservedeler,
driftsmidler og slitasjemidler blir avregnet spe‐
sielt. Du får mer informasjon hos en av produ‐
sentens servicepartnere eller en annen kvalifi‐
sert servicepartner eller fagverksted.
Condition Based Service CBS
Sensorer og spesielle algoritmer tar hensyn til
bruksbetingelsene til kjøretøyet ditt. Condition
Based Service finner dermed vedlikeholdsbe‐
hovet.
Systemet muliggjør dermed å tilpasse vedlike‐
holdsomfanget til den individuelle bruksprofi‐
len.
Detaljerte informasjoner om servicebehovet,
se side 85, vises på kontrolldisplayet.
Servicedata i fjernkontrollen Informasjoner om vedlikeholdsbehovet lagres
kontinuerlig i fjernkontrollen. Servicepartnerenkan lese av disse dataene og foreslå et optima‐
lisert vedlikeholdsomfang for kjøretøyet ditt.
Lever derfor den fjernkontrollen til serviceme‐
darbeideren, som ble brukt til å kjøre kjøretøyet
sist.
Ståtider
Det blir ikke tatt hensyn til ståtider der kjøre‐ tøybatteriet er koblet fra.
Oppdatering av regelmessig service på brem‐
sevæsken og evt. motorolje og mikro-/aktiv‐
kullfilter bør utføres hos en av produsentens servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted.
Servicehistorikk
Få vedlikehold og reparasjoner utført hos en av
produsentens servicepartnere eller en annen
kvalifisert servicepartner eller fagverksted.
De utførte vedlikeholdsarbeidene blir ført opp i
vedlikeholdsdokumentasjonen og i kjøretøyda‐
taene. Oppføringene er, i likhet med et service‐
hefte, dokumentasjonen for regelmessig vedli‐
kehold.
Hvis en oppføring skrives inn i den elektroniske
servicehistorikken til kjøretøyet, blir servicere‐
latert data ikke bare lagret i kjøretøyet, men
også i sentrale IT-systemer hos BMW AG,
München.
Etter skifte av eier kan den nye eieren få innsyn
i dataene som er ført opp i den elektroniske
servicehistorikken. I tillegg har en av produsen‐
tens servicepartnere eller en annen kvalifisert
servicepartner eller fagverksted tilgang til den
elektroniske servicehistorikken.
Kjøretøyets eier kan hos en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted nekte oppføring i
den elektroniske servicehistorikken og lagrin‐
gen av data i kjøretøyet og overføring av den tilSeite 212MobilitetVedlikehold212
Online Edition for Part no. 01 40 2 966 263 - X/15

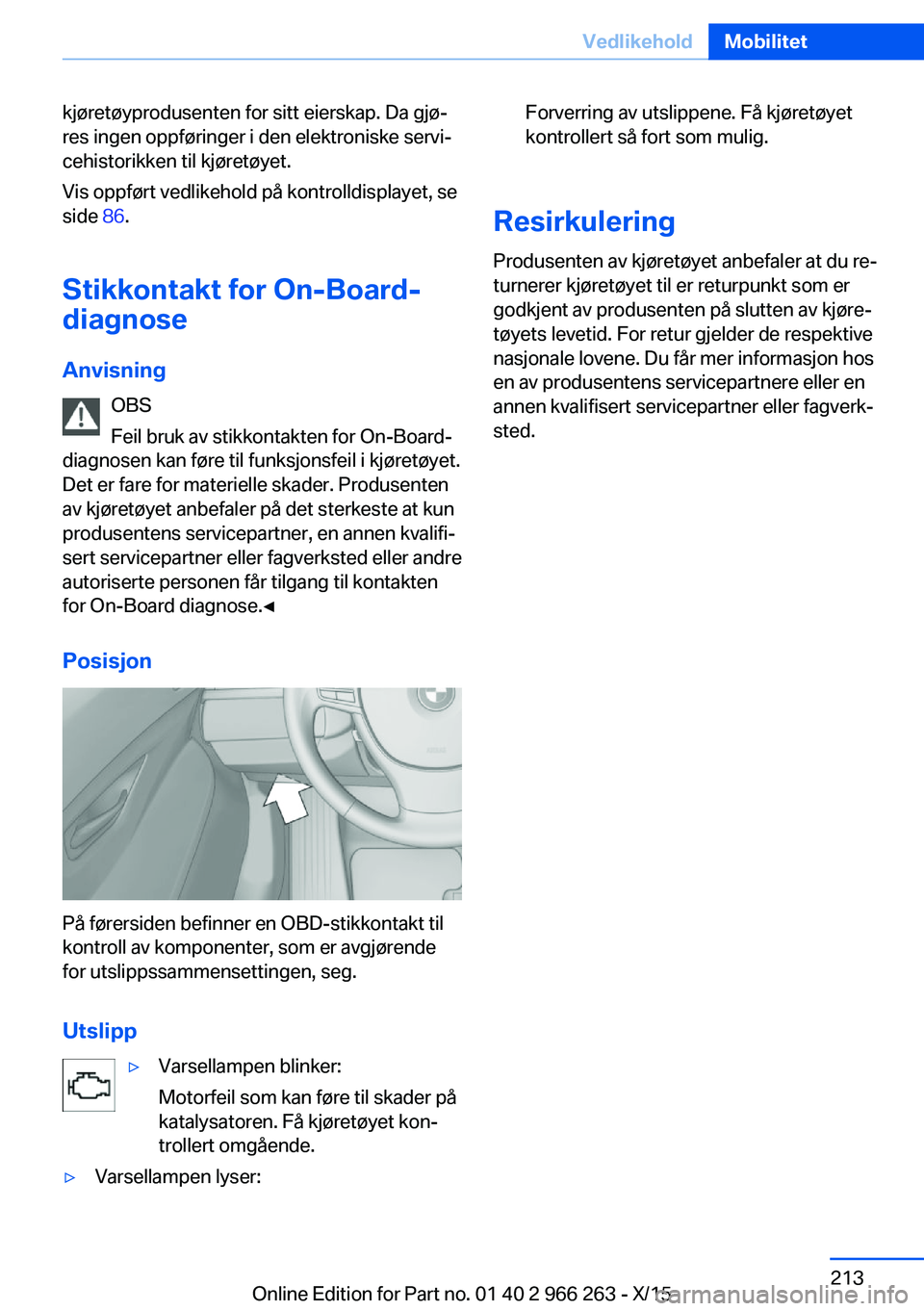

kjøretøyprodusenten for sitt eierskap. Da gjø‐
res ingen oppføringer i den elektroniske servi‐
cehistorikken til kjøretøyet.
Vis oppført vedlikehold på kontrolldisplayet, se
side 86.
Stikkontakt for On-Board-
diagnose
Anvisning OBS
Feil bruk av stikkontakten for On-Board-
diagnosen kan føre til funksjonsfeil i kjøretøyet.
Det er fare for materielle skader. Produsenten
av kjøretøyet anbefaler på det sterkeste at kun
produsentens servicepartner, en annen kvalifi‐
sert servicepartner eller fagverksted eller andre
autoriserte personen får tilgang til kontakten
for On-Board diagnose.◀
Posisjon
På førersiden befinner en OBD-stikkontakt til
kontroll av komponenter, som er avgjørende
for utslippssammensettingen, seg.
Utslipp
▷Varsellampen blinker:
Motorfeil som kan føre til skader på
katalysatoren. Få kjøretøyet kon‐
trollert omgående.▷Varsellampen lyser:Forverring av utslippene. Få kjøretøyet
kontrollert så fort som mulig.
Resirkulering
Produsenten av kjøretøyet anbefaler at du re‐
turnerer kjøretøyet til er returpunkt som er
godkjent av produsenten på slutten av kjøre‐
tøyets levetid. For retur gjelder de respektive
nasjonale lovene. Du får mer informasjon hos
en av produsentens servicepartnere eller en
annen kvalifisert servicepartner eller fagverk‐
sted.
Seite 213VedlikeholdMobilitet213
Online Edition for Part no. 01 40 2 966 263 - X/15

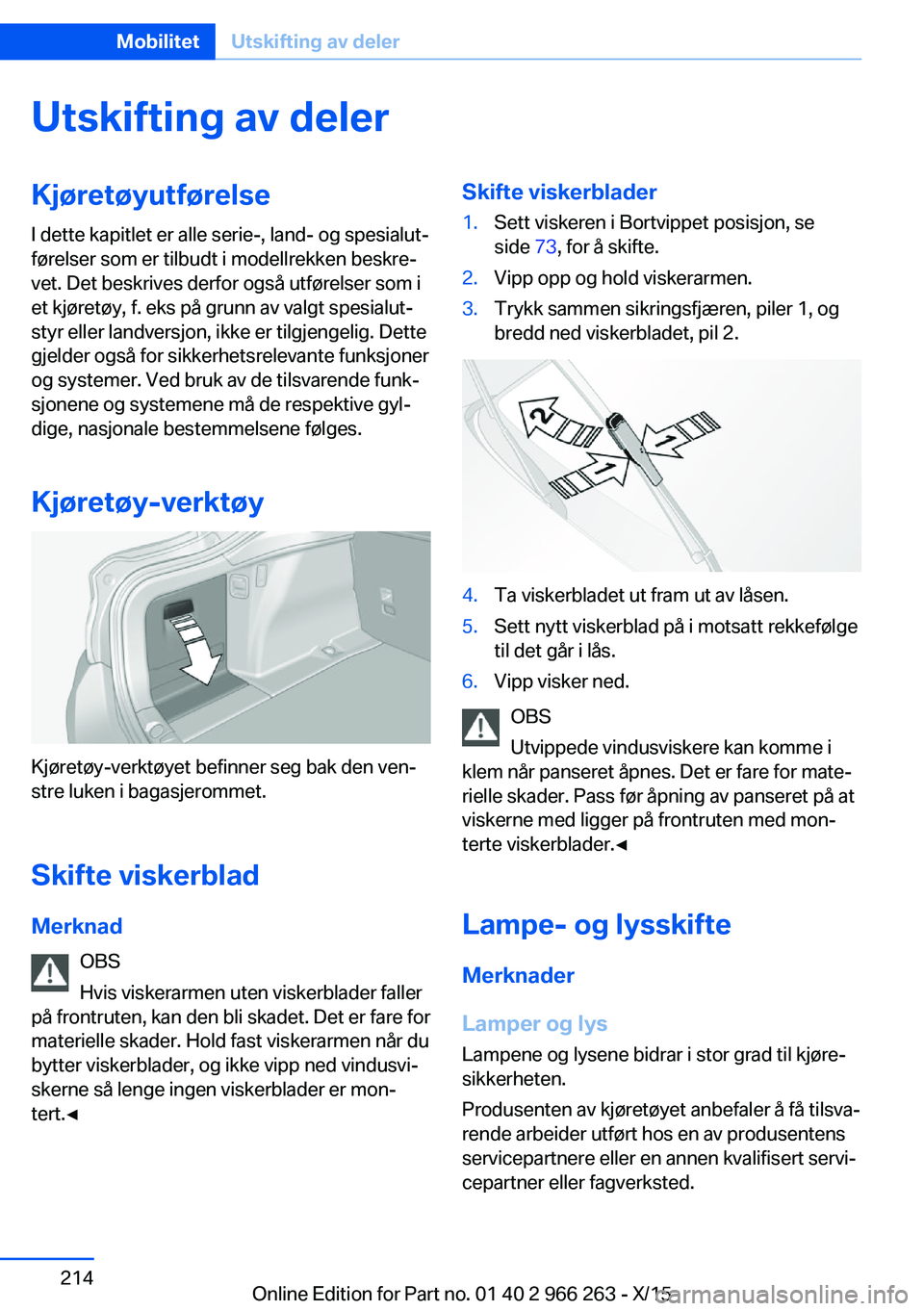

Utskifting av delerKjøretøyutførelseI dette kapitlet er alle serie-, land- og spesialut‐
førelser som er tilbudt i modellrekken beskre‐
vet. Det beskrives derfor også utførelser som i
et kjøretøy, f. eks på grunn av valgt spesialut‐
styr eller landversjon, ikke er tilgjengelig. Dette
gjelder også for sikkerhetsrelevante funksjoner
og systemer. Ved bruk av de tilsvarende funk‐
sjonene og systemene må de respektive gyl‐
dige, nasjonale bestemmelsene følges.
Kjøretøy-verktøy
Kjøretøy-verktøyet befinner seg bak den ven‐
stre luken i bagasjerommet.
Skifte viskerblad Merknad OBS
Hvis viskerarmen uten viskerblader faller
på frontruten, kan den bli skadet. Det er fare for
materielle skader. Hold fast viskerarmen når du
bytter viskerblader, og ikke vipp ned vindusvi‐
skerne så lenge ingen viskerblader er mon‐
tert.◀
Skifte viskerblader1.Sett viskeren i Bortvippet posisjon, se
side 73, for å skifte.2.Vipp opp og hold viskerarmen.3.Trykk sammen sikringsfjæren, piler 1, og
bredd ned viskerbladet, pil 2.4.Ta viskerbladet ut fram ut av låsen.5.Sett nytt viskerblad på i motsatt rekkefølge
til det går i lås.6.Vipp visker ned.
OBS
Utvippede vindusviskere kan komme i
klem når panseret åpnes. Det er fare for mate‐
rielle skader. Pass før åpning av panseret på at
viskerne med ligger på frontruten med mon‐
terte viskerblader.◀
Lampe- og lysskifte Merknader
Lamper og lys
Lampene og lysene bidrar i stor grad til kjøre‐
sikkerheten.
Produsenten av kjøretøyet anbefaler å få tilsva‐
rende arbeider utført hos en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted.
Seite 214MobilitetUtskifting av deler214
Online Edition for Part no. 01 40 2 966 263 - X/15

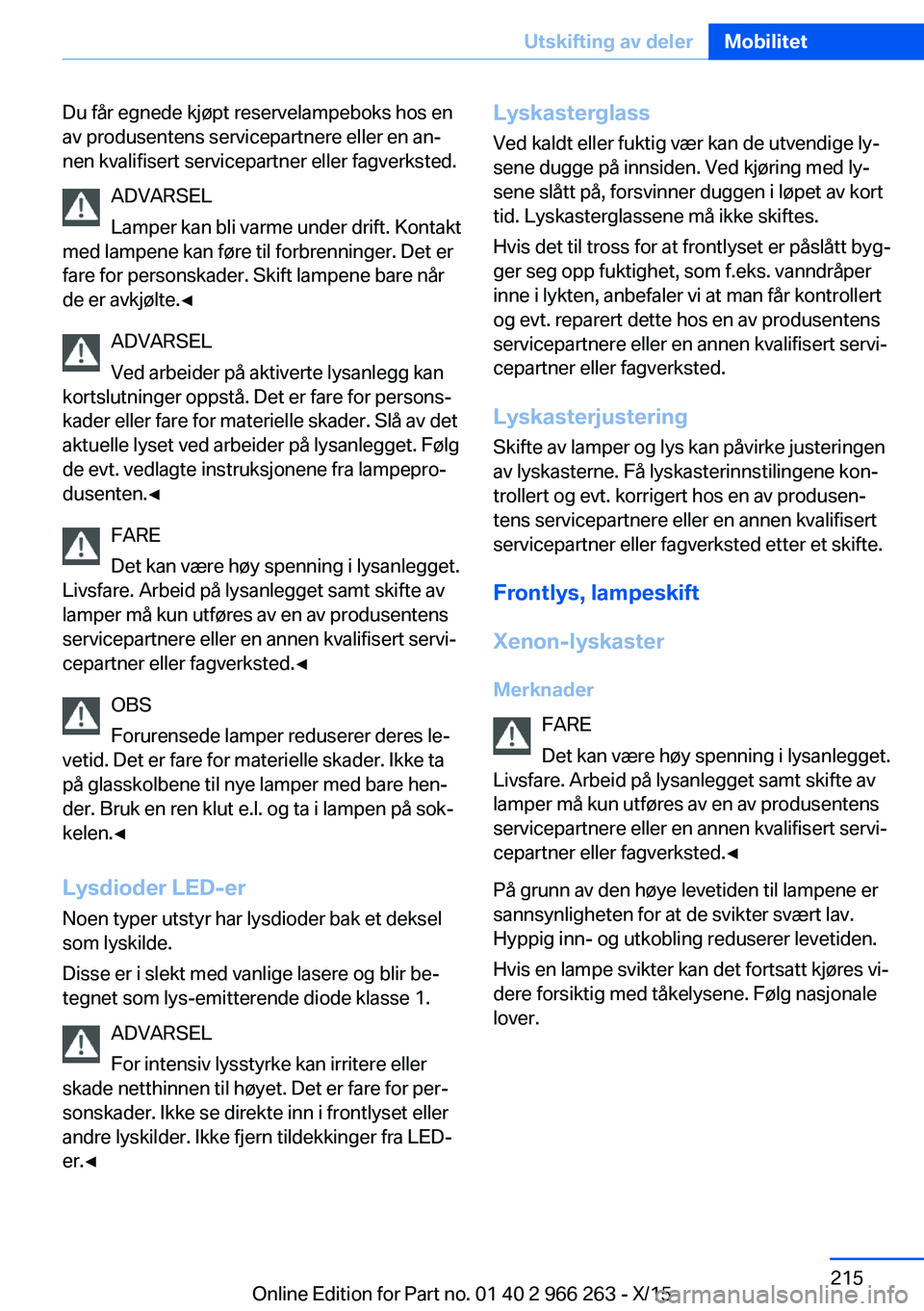

Du får egnede kjøpt reservelampeboks hos en
av produsentens servicepartnere eller en an‐
nen kvalifisert servicepartner eller fagverksted.
ADVARSEL
Lamper kan bli varme under drift. Kontakt
med lampene kan føre til forbrenninger. Det er
fare for personskader. Skift lampene bare når
de er avkjølte.◀
ADVARSEL
Ved arbeider på aktiverte lysanlegg kan
kortslutninger oppstå. Det er fare for persons‐
kader eller fare for materielle skader. Slå av det
aktuelle lyset ved arbeider på lysanlegget. Følg
de evt. vedlagte instruksjonene fra lampepro‐
dusenten.◀
FARE
Det kan være høy spenning i lysanlegget.
Livsfare. Arbeid på lysanlegget samt skifte av
lamper må kun utføres av en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted.◀
OBS
Forurensede lamper reduserer deres le‐
vetid. Det er fare for materielle skader. Ikke ta
på glasskolbene til nye lamper med bare hen‐
der. Bruk en ren klut e.l. og ta i lampen på sok‐
kelen.◀
Lysdioder LED-er
Noen typer utstyr har lysdioder bak et deksel
som lyskilde.
Disse er i slekt med vanlige lasere og blir be‐
tegnet som lys-emitterende diode klasse 1.
ADVARSEL
For intensiv lysstyrke kan irritere eller
skade netthinnen til høyet. Det er fare for per‐
sonskader. Ikke se direkte inn i frontlyset eller
andre lyskilder. Ikke fjern tildekkinger fra LED-
er.◀Lyskasterglass
Ved kaldt eller fuktig vær kan de utvendige ly‐
sene dugge på innsiden. Ved kjøring med ly‐
sene slått på, forsvinner duggen i løpet av kort tid. Lyskasterglassene må ikke skiftes.
Hvis det til tross for at frontlyset er påslått byg‐
ger seg opp fuktighet, som f.eks. vanndråper
inne i lykten, anbefaler vi at man får kontrollert
og evt. reparert dette hos en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted.
Lyskasterjustering
Skifte av lamper og lys kan påvirke justeringen
av lyskasterne. Få lyskasterinnstilingene kon‐
trollert og evt. korrigert hos en av produsen‐
tens servicepartnere eller en annen kvalifisert
servicepartner eller fagverksted etter et skifte.
Frontlys, lampeskift
Xenon-lyskaster
Merknader FARE
Det kan være høy spenning i lysanlegget.
Livsfare. Arbeid på lysanlegget samt skifte av
lamper må kun utføres av en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted.◀
På grunn av den høye levetiden til lampene er
sannsynligheten for at de svikter svært lav.
Hyppig inn- og utkobling reduserer levetiden.
Hvis en lampe svikter kan det fortsatt kjøres vi‐
dere forsiktig med tåkelysene. Følg nasjonale
lover.Seite 215Utskifting av delerMobilitet215
Online Edition for Part no. 01 40 2 966 263 - X/15

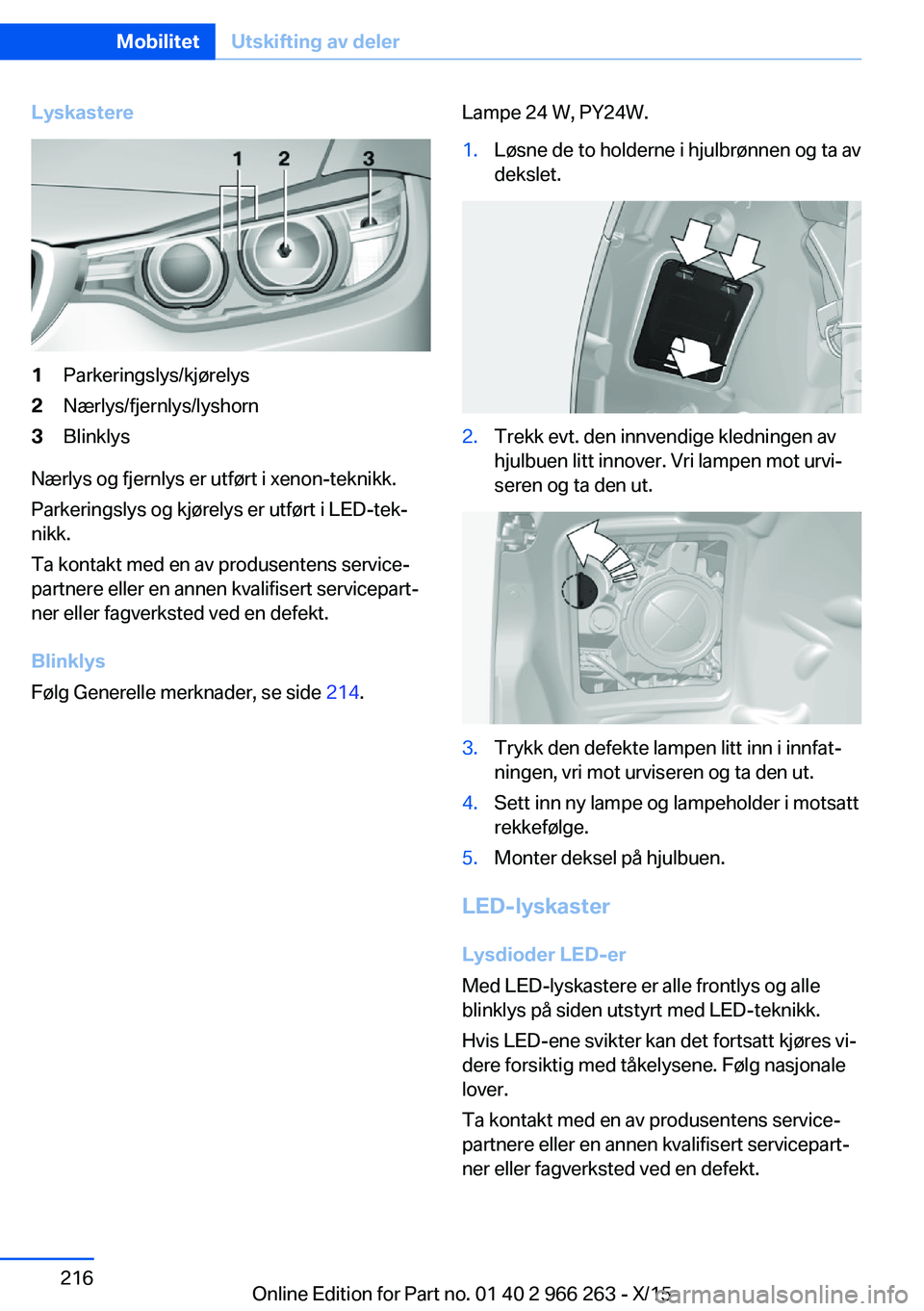

Lyskastere1Parkeringslys/kjørelys2Nærlys/fjernlys/lyshorn3Blinklys
Nærlys og fjernlys er utført i xenon-teknikk.
Parkeringslys og kjørelys er utført i LED-tek‐
nikk.
Ta kontakt med en av produsentens service‐
partnere eller en annen kvalifisert servicepart‐
ner eller fagverksted ved en defekt.
Blinklys
Følg Generelle merknader, se side 214.
Lampe 24 W, PY24W.1.Løsne de to holderne i hjulbrønnen og ta av
dekslet.2.Trekk evt. den innvendige kledningen av
hjulbuen litt innover. Vri lampen mot urvi‐
seren og ta den ut.3.Trykk den defekte lampen litt inn i innfat‐
ningen, vri mot urviseren og ta den ut.4.Sett inn ny lampe og lampeholder i motsatt
rekkefølge.5.Monter deksel på hjulbuen.
LED-lyskaster
Lysdioder LED-er
Med LED-lyskastere er alle frontlys og alle
blinklys på siden utstyrt med LED-teknikk.
Hvis LED-ene svikter kan det fortsatt kjøres vi‐
dere forsiktig med tåkelysene. Følg nasjonale
lover.
Ta kontakt med en av produsentens service‐
partnere eller en annen kvalifisert servicepart‐
ner eller fagverksted ved en defekt.
Seite 216MobilitetUtskifting av deler216
Online Edition for Part no. 01 40 2 966 263 - X/15

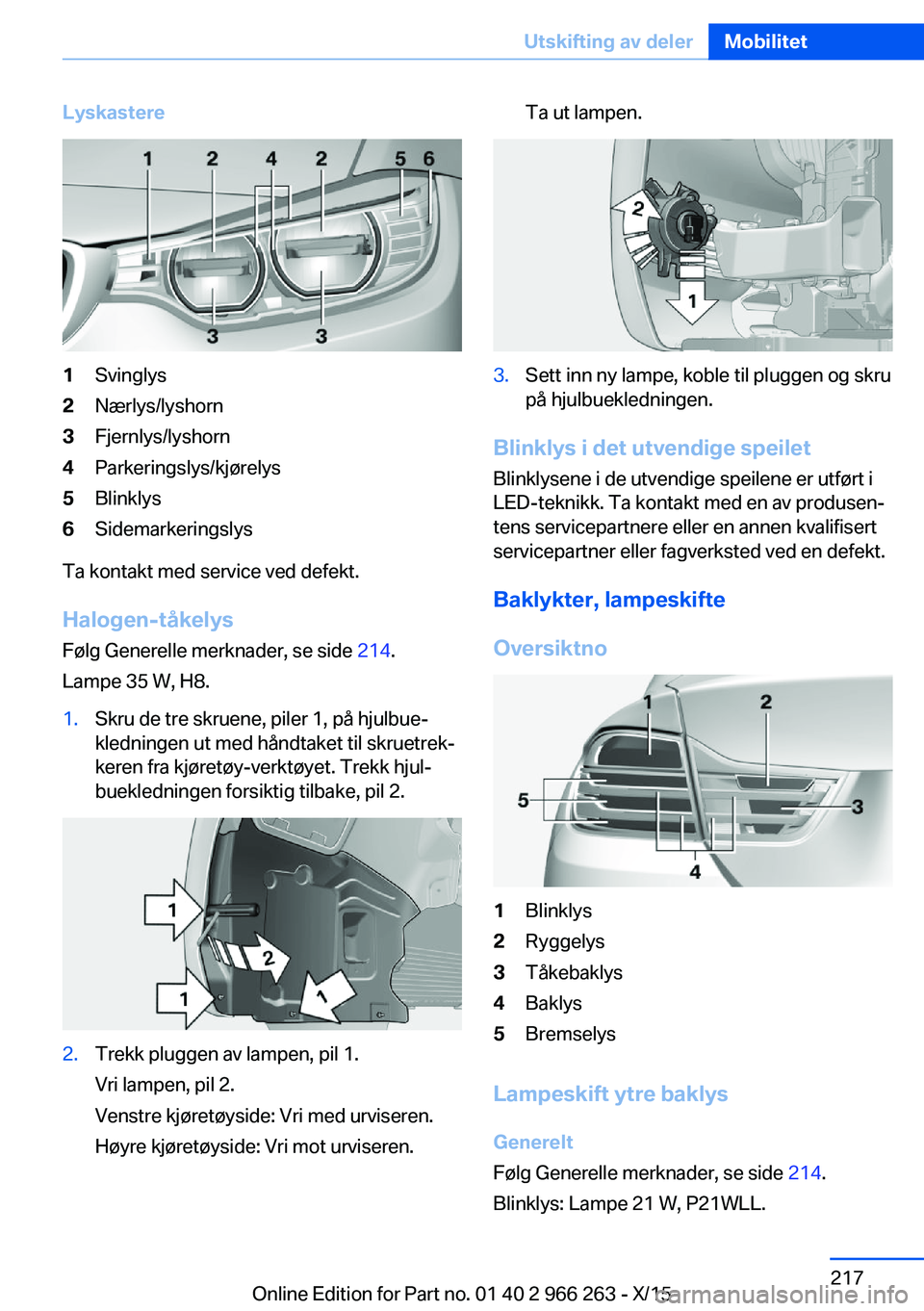

Lyskastere1Svinglys2Nærlys/lyshorn3Fjernlys/lyshorn4Parkeringslys/kjørelys5Blinklys6Sidemarkeringslys
Ta kontakt med service ved defekt.
Halogen-tåkelys
Følg Generelle merknader, se side 214.
Lampe 35 W, H8.
1.Skru de tre skruene, piler 1, på hjulbue‐
kledningen ut med håndtaket til skruetrek‐
keren fra kjøretøy-verktøyet. Trekk hjul‐
buekledningen forsiktig tilbake, pil 2.2.Trekk pluggen av lampen, pil 1.
Vri lampen, pil 2.
Venstre kjøretøyside: Vri med urviseren.
Høyre kjøretøyside: Vri mot urviseren.Ta ut lampen.3.Sett inn ny lampe, koble til pluggen og skru
på hjulbuekledningen.
Blinklys i det utvendige speilet
Blinklysene i de utvendige speilene er utført i
LED-teknikk. Ta kontakt med en av produsen‐
tens servicepartnere eller en annen kvalifisert servicepartner eller fagverksted ved en defekt.
Baklykter, lampeskifte
Oversiktno
1Blinklys2Ryggelys3Tåkebaklys4Baklys5Bremselys
Lampeskift ytre baklys Generelt
Følg Generelle merknader, se side 214.
Blinklys: Lampe 21 W, P21WLL.
Seite 217Utskifting av delerMobilitet217
Online Edition for Part no. 01 40 2 966 263 - X/15

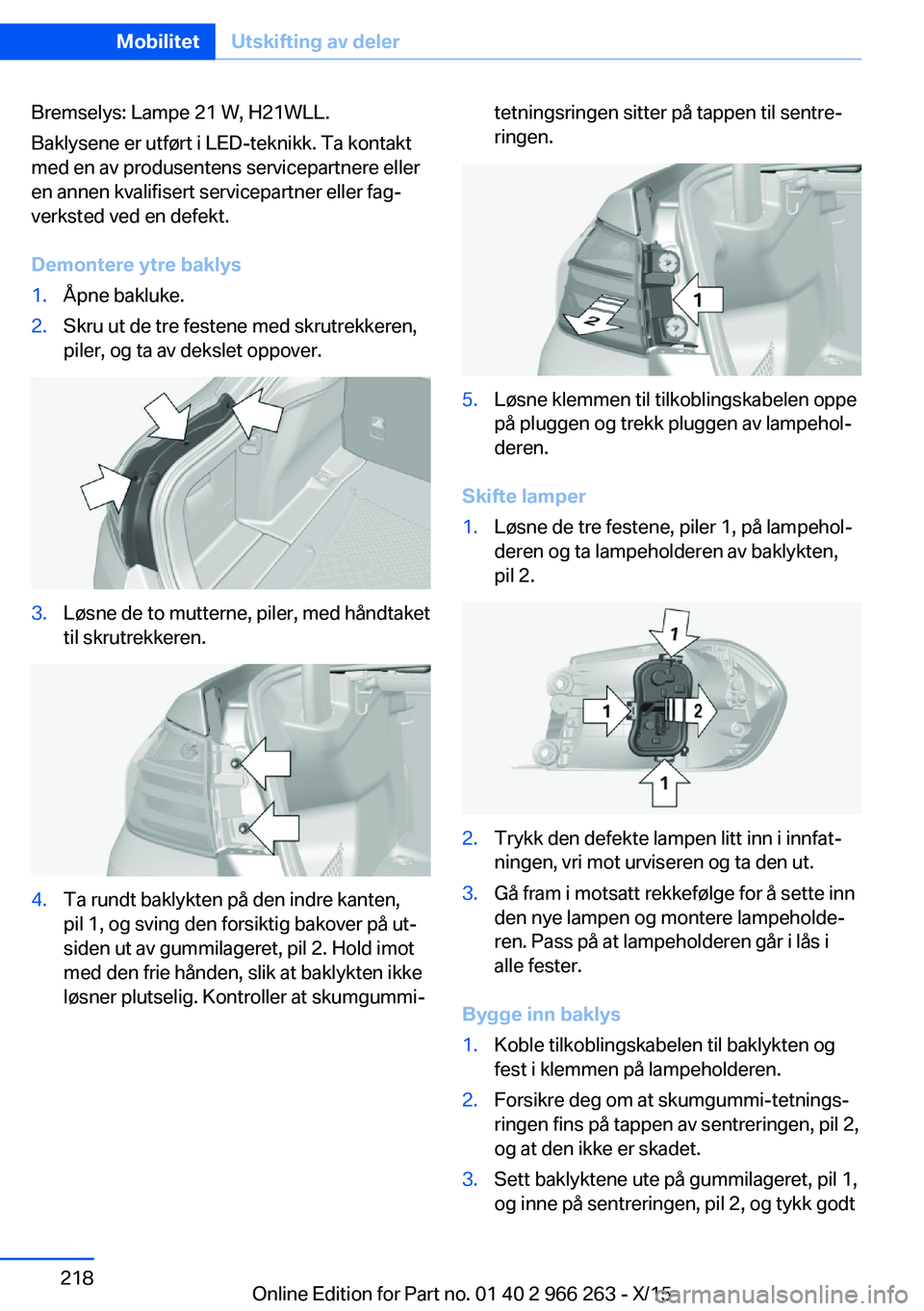

Bremselys: Lampe 21 W, H21WLL.
Baklysene er utført i LED-teknikk. Ta kontakt
med en av produsentens servicepartnere eller
en annen kvalifisert servicepartner eller fag‐
verksted ved en defekt.
Demontere ytre baklys1.Åpne bakluke.2.Skru ut de tre festene med skrutrekkeren,
piler, og ta av dekslet oppover.3.Løsne de to mutterne, piler, med håndtaket
til skrutrekkeren.4.Ta rundt baklykten på den indre kanten,
pil 1, og sving den forsiktig bakover på ut‐
siden ut av gummilageret, pil 2. Hold imot
med den frie hånden, slik at baklykten ikke
løsner plutselig. Kontroller at skumgummi-tetningsringen sitter på tappen til sentre‐
ringen.5.Løsne klemmen til tilkoblingskabelen oppe
på pluggen og trekk pluggen av lampehol‐
deren.
Skifte lamper
1.Løsne de tre festene, piler 1, på lampehol‐
deren og ta lampeholderen av baklykten,
pil 2.2.Trykk den defekte lampen litt inn i innfat‐
ningen, vri mot urviseren og ta den ut.3.Gå fram i motsatt rekkefølge for å sette inn
den nye lampen og montere lampeholde‐
ren. Pass på at lampeholderen går i lås i
alle fester.
Bygge inn baklys
1.Koble tilkoblingskabelen til baklykten og
fest i klemmen på lampeholderen.2.Forsikre deg om at skumgummi-tetnings‐
ringen fins på tappen av sentreringen, pil 2,
og at den ikke er skadet.3.Sett baklyktene ute på gummilageret, pil 1,
og inne på sentreringen, pil 2, og tykk godtSeite 218MobilitetUtskifting av deler218
Online Edition for Part no. 01 40 2 966 263 - X/15

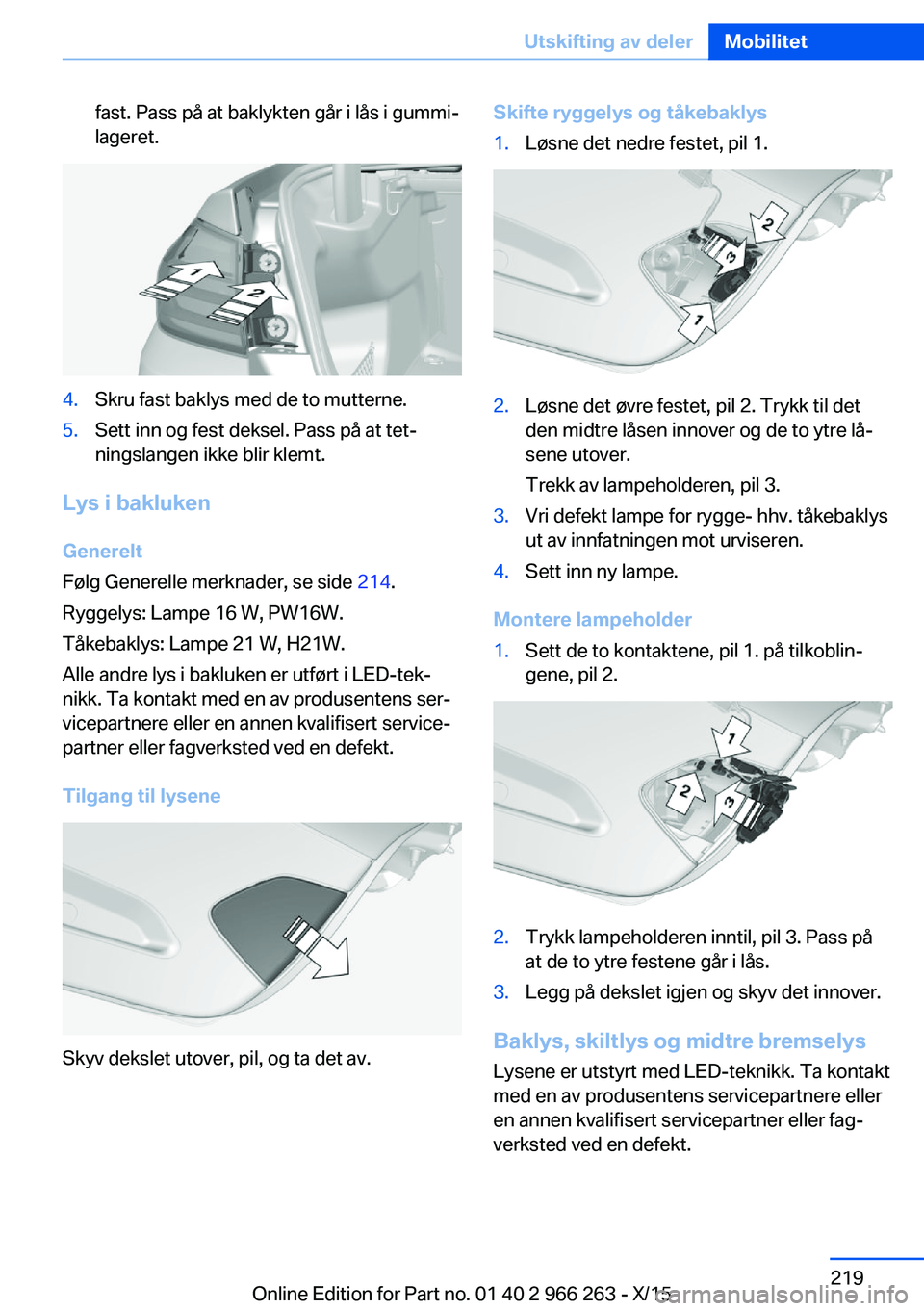

fast. Pass på at baklykten går i lås i gummi‐
lageret.4.Skru fast baklys med de to mutterne.5.Sett inn og fest deksel. Pass på at tet‐
ningslangen ikke blir klemt.
Lys i bakluken
Generelt
Følg Generelle merknader, se side 214.
Ryggelys: Lampe 16 W, PW16W.
Tåkebaklys: Lampe 21 W, H21W.
Alle andre lys i bakluken er utført i LED-tek‐
nikk. Ta kontakt med en av produsentens ser‐
vicepartnere eller en annen kvalifisert service‐
partner eller fagverksted ved en defekt.
Tilgang til lysene
Skyv dekslet utover, pil, og ta det av.
Skifte ryggelys og tåkebaklys1.Løsne det nedre festet, pil 1.2.Løsne det øvre festet, pil 2. Trykk til det
den midtre låsen innover og de to ytre lå‐
sene utover.
Trekk av lampeholderen, pil 3.3.Vri defekt lampe for rygge- hhv. tåkebaklys
ut av innfatningen mot urviseren.4.Sett inn ny lampe.
Montere lampeholder
1.Sett de to kontaktene, pil 1. på tilkoblin‐
gene, pil 2.2.Trykk lampeholderen inntil, pil 3. Pass på
at de to ytre festene går i lås.3.Legg på dekslet igjen og skyv det innover.
Baklys, skiltlys og midtre bremselys
Lysene er utstyrt med LED-teknikk. Ta kontakt
med en av produsentens servicepartnere eller
en annen kvalifisert servicepartner eller fag‐ verksted ved en defekt.
Seite 219Utskifting av delerMobilitet219
Online Edition for Part no. 01 40 2 966 263 - X/15

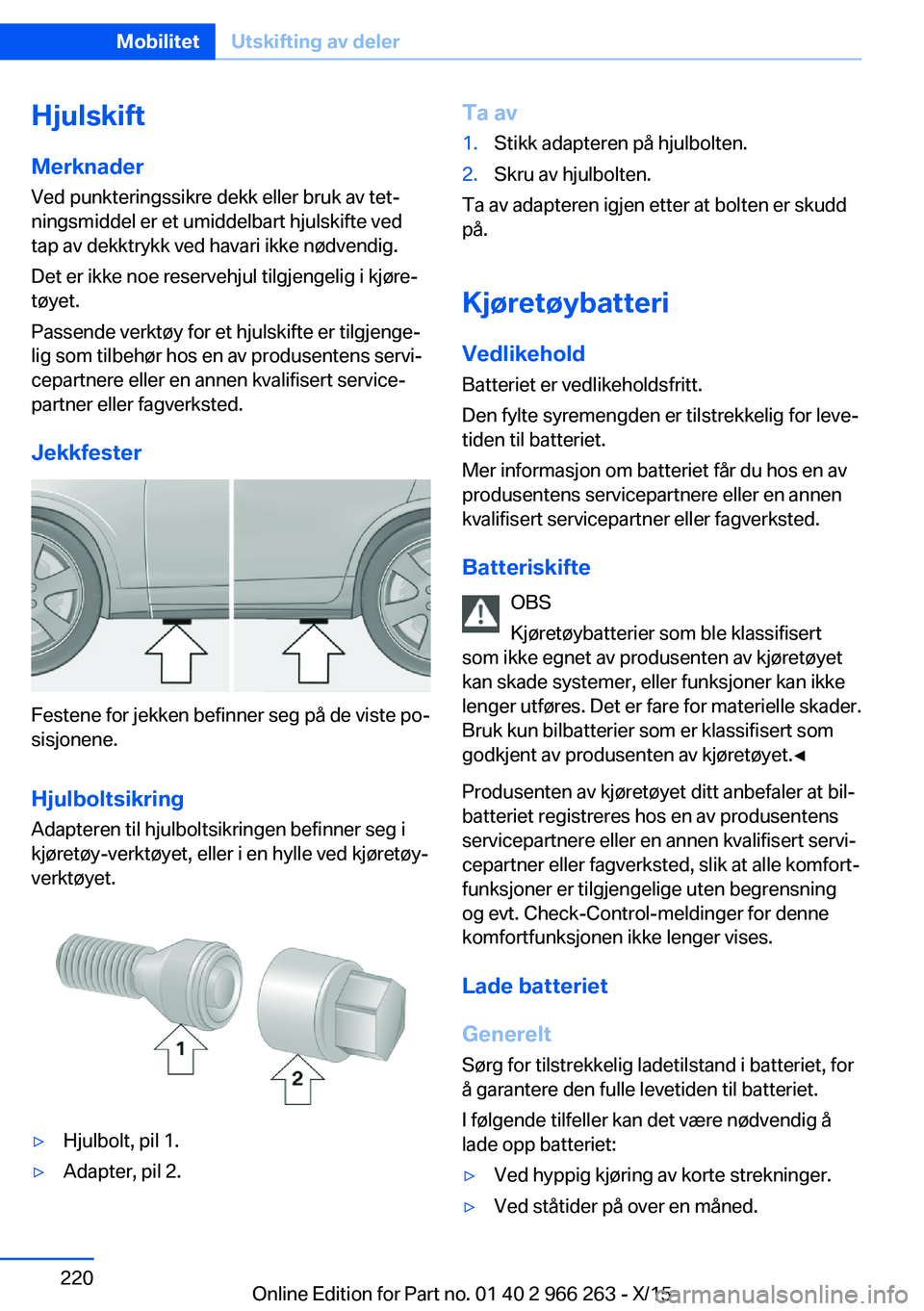

HjulskiftMerknader Ved punkteringssikre dekk eller bruk av tet‐
ningsmiddel er et umiddelbart hjulskifte ved
tap av dekktrykk ved havari ikke nødvendig.
Det er ikke noe reservehjul tilgjengelig i kjøre‐
tøyet.
Passende verktøy for et hjulskifte er tilgjenge‐
lig som tilbehør hos en av produsentens servi‐
cepartnere eller en annen kvalifisert service‐
partner eller fagverksted.
Jekkfester
Festene for jekken befinner seg på de viste po‐
sisjonene.
Hjulboltsikring Adapteren til hjulboltsikringen befinner seg i
kjøretøy-verktøyet, eller i en hylle ved kjøretøy-
verktøyet.
▷Hjulbolt, pil 1.▷Adapter, pil 2.Ta av1.Stikk adapteren på hjulbolten.2.Skru av hjulbolten.
Ta av adapteren igjen etter at bolten er skudd
på.
Kjøretøybatteri Vedlikehold
Batteriet er vedlikeholdsfritt.
Den fylte syremengden er tilstrekkelig for leve‐
tiden til batteriet.
Mer informasjon om batteriet får du hos en av produsentens servicepartnere eller en annen
kvalifisert servicepartner eller fagverksted.
Batteriskifte OBS
Kjøretøybatterier som ble klassifisert
som ikke egnet av produsenten av kjøretøyet
kan skade systemer, eller funksjoner kan ikke
lenger utføres. Det er fare for materielle skader.
Bruk kun bilbatterier som er klassifisert som
godkjent av produsenten av kjøretøyet.◀
Produsenten av kjøretøyet ditt anbefaler at bil‐
batteriet registreres hos en av produsentens
servicepartnere eller en annen kvalifisert servi‐
cepartner eller fagverksted, slik at alle komfort‐
funksjoner er tilgjengelige uten begrensning
og evt. Check-Control-meldinger for denne
komfortfunksjonen ikke lenger vises.
Lade batteriet
Generelt
Sørg for tilstrekkelig ladetilstand i batteriet, for
å garantere den fulle levetiden til batteriet.
I følgende tilfeller kan det være nødvendig å
lade opp batteriet:
▷Ved hyppig kjøring av korte strekninger.▷Ved ståtider på over en måned.Seite 220MobilitetUtskifting av deler220
Online Edition for Part no. 01 40 2 966 263 - X/15
