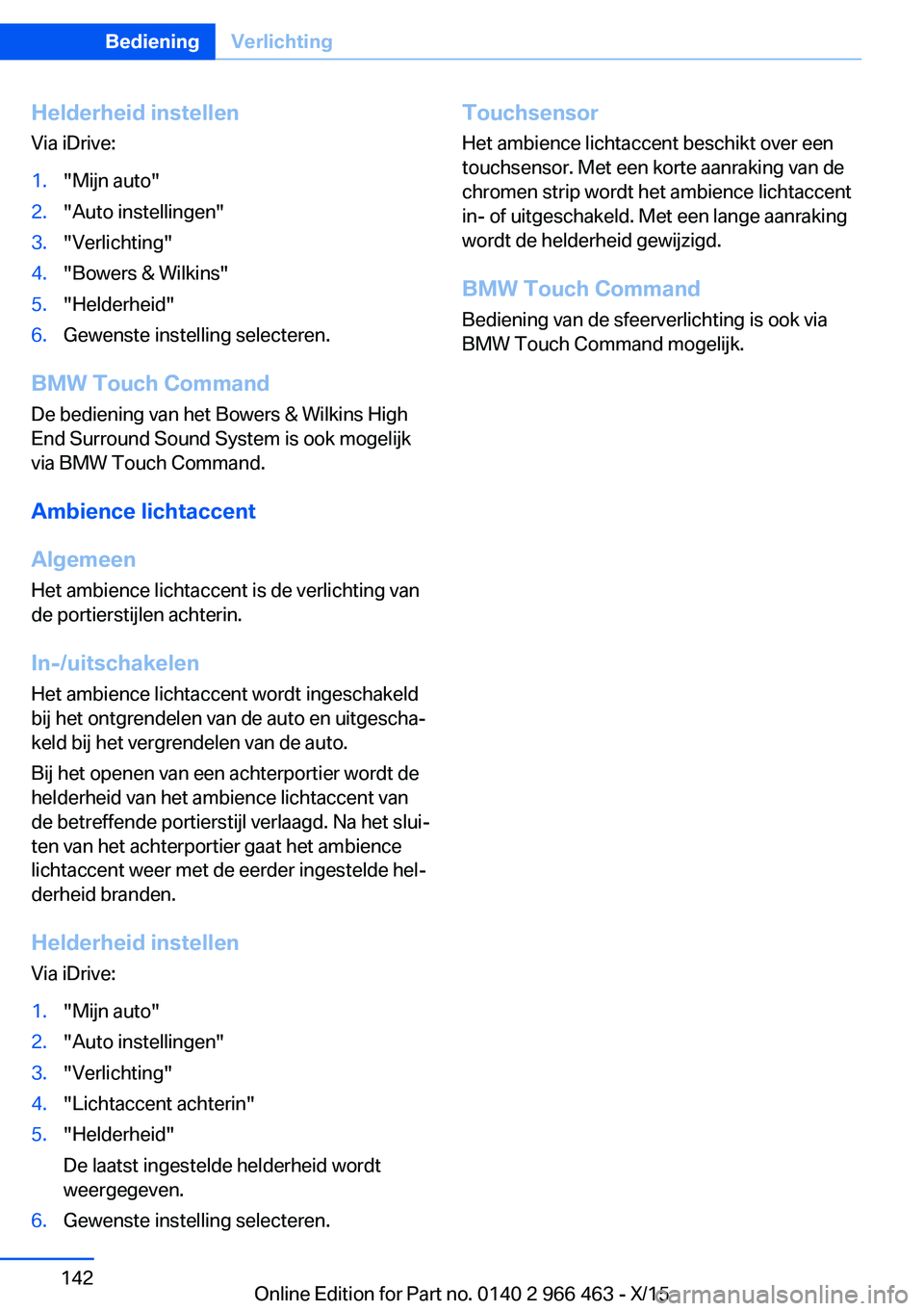

Helderheid instellen
Via iDrive:1."Mijn auto"2."Auto instellingen"3."Verlichting"4."Bowers & Wilkins"5."Helderheid"6.Gewenste instelling selecteren.
BMW Touch Command
De bediening van het Bowers & Wilkins High
End Surround Sound System is ook mogelijk
via BMW Touch Command.
Ambience lichtaccent
Algemeen
Het ambience lichtaccent is de verlichting van
de portierstijlen achterin.
In-/uitschakelen
Het ambience lichtaccent wordt ingeschakeld
bij het ontgrendelen van de auto en uitgescha‐
keld bij het vergrendelen van de auto.
Bij het openen van een achterportier wordt de
helderheid van het ambience lichtaccent van
de betreffende portierstijl verlaagd. Na het slui‐
ten van het achterportier gaat het ambience
lichtaccent weer met de eerder ingestelde hel‐
derheid branden.
Helderheid instellen
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Verlichting"4."Lichtaccent achterin"5."Helderheid"
De laatst ingestelde helderheid wordt
weergegeven.6.Gewenste instelling selecteren.Touchsensor
Het ambience lichtaccent beschikt over een
touchsensor. Met een korte aanraking van de
chromen strip wordt het ambience lichtaccent
in- of uitgeschakeld. Met een lange aanraking
wordt de helderheid gewijzigd.
BMW Touch Command
Bediening van de sfeerverlichting is ook via
BMW Touch Command mogelijk.Seite 142BedieningVerlichting142
Online Edition for Part no. 0140 2 966 463 - X/15

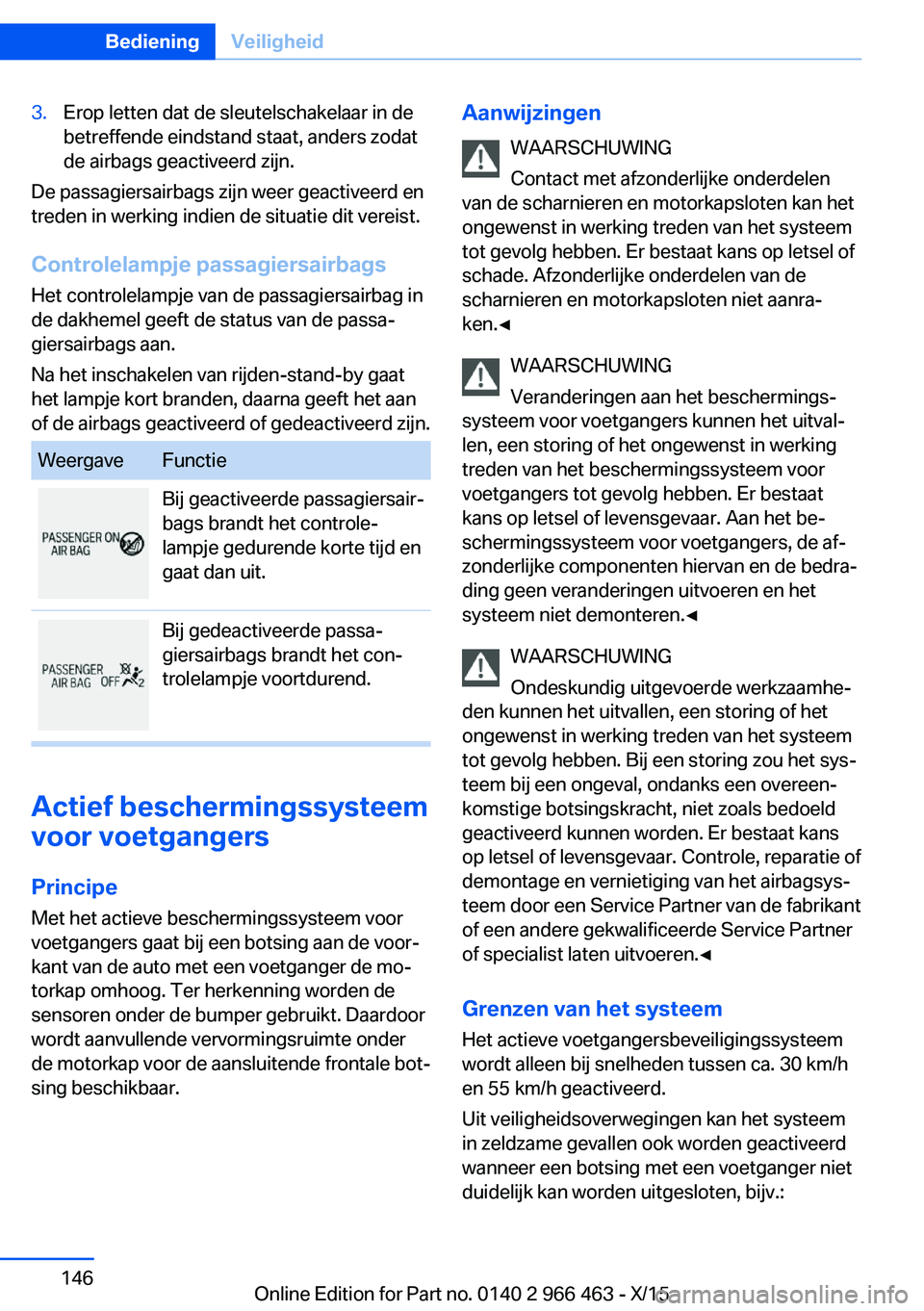

3.Erop letten dat de sleutelschakelaar in de
betreffende eindstand staat, anders zodat
de airbags geactiveerd zijn.
De passagiersairbags zijn weer geactiveerd en
treden in werking indien de situatie dit vereist.
Controlelampje passagiersairbags Het controlelampje van de passagiersairbag in
de dakhemel geeft de status van de passa‐
giersairbags aan.
Na het inschakelen van rijden-stand-by gaat
het lampje kort branden, daarna geeft het aan
of de airbags geactiveerd of gedeactiveerd zijn.
WeergaveFunctieBij geactiveerde passagiersair‐
bags brandt het controle‐
lampje gedurende korte tijd en
gaat dan uit.Bij gedeactiveerde passa‐
giersairbags brandt het con‐
trolelampje voortdurend.
Actief beschermingssysteem
voor voetgangers
Principe Met het actieve beschermingssysteem voor
voetgangers gaat bij een botsing aan de voor‐
kant van de auto met een voetganger de mo‐
torkap omhoog. Ter herkenning worden de
sensoren onder de bumper gebruikt. Daardoor
wordt aanvullende vervormingsruimte onder
de motorkap voor de aansluitende frontale bot‐
sing beschikbaar.
Aanwijzingen
WAARSCHUWING
Contact met afzonderlijke onderdelen
van de scharnieren en motorkapsloten kan het
ongewenst in werking treden van het systeem
tot gevolg hebben. Er bestaat kans op letsel of
schade. Afzonderlijke onderdelen van de
scharnieren en motorkapsloten niet aanra‐
ken.◀
WAARSCHUWING
Veranderingen aan het beschermings‐
systeem voor voetgangers kunnen het uitval‐
len, een storing of het ongewenst in werking
treden van het beschermingssysteem voor
voetgangers tot gevolg hebben. Er bestaat
kans op letsel of levensgevaar. Aan het be‐
schermingssysteem voor voetgangers, de af‐
zonderlijke componenten hiervan en de bedra‐
ding geen veranderingen uitvoeren en het
systeem niet demonteren.◀
WAARSCHUWING
Ondeskundig uitgevoerde werkzaamhe‐
den kunnen het uitvallen, een storing of het
ongewenst in werking treden van het systeem
tot gevolg hebben. Bij een storing zou het sys‐
teem bij een ongeval, ondanks een overeen‐
komstige botsingskracht, niet zoals bedoeld
geactiveerd kunnen worden. Er bestaat kans
op letsel of levensgevaar. Controle, reparatie of
demontage en vernietiging van het airbagsys‐
teem door een Service Partner van de fabrikant
of een andere gekwalificeerde Service Partner
of specialist laten uitvoeren.◀
Grenzen van het systeem Het actieve voetgangersbeveiligingssysteem
wordt alleen bij snelheden tussen ca. 30 km/h
en 55 km/h geactiveerd.
Uit veiligheidsoverwegingen kan het systeem
in zeldzame gevallen ook worden geactiveerd
wanneer een botsing met een voetganger niet
duidelijk kan worden uitgesloten, bijv.:Seite 146BedieningVeiligheid146
Online Edition for Part no. 0140 2 966 463 - X/15

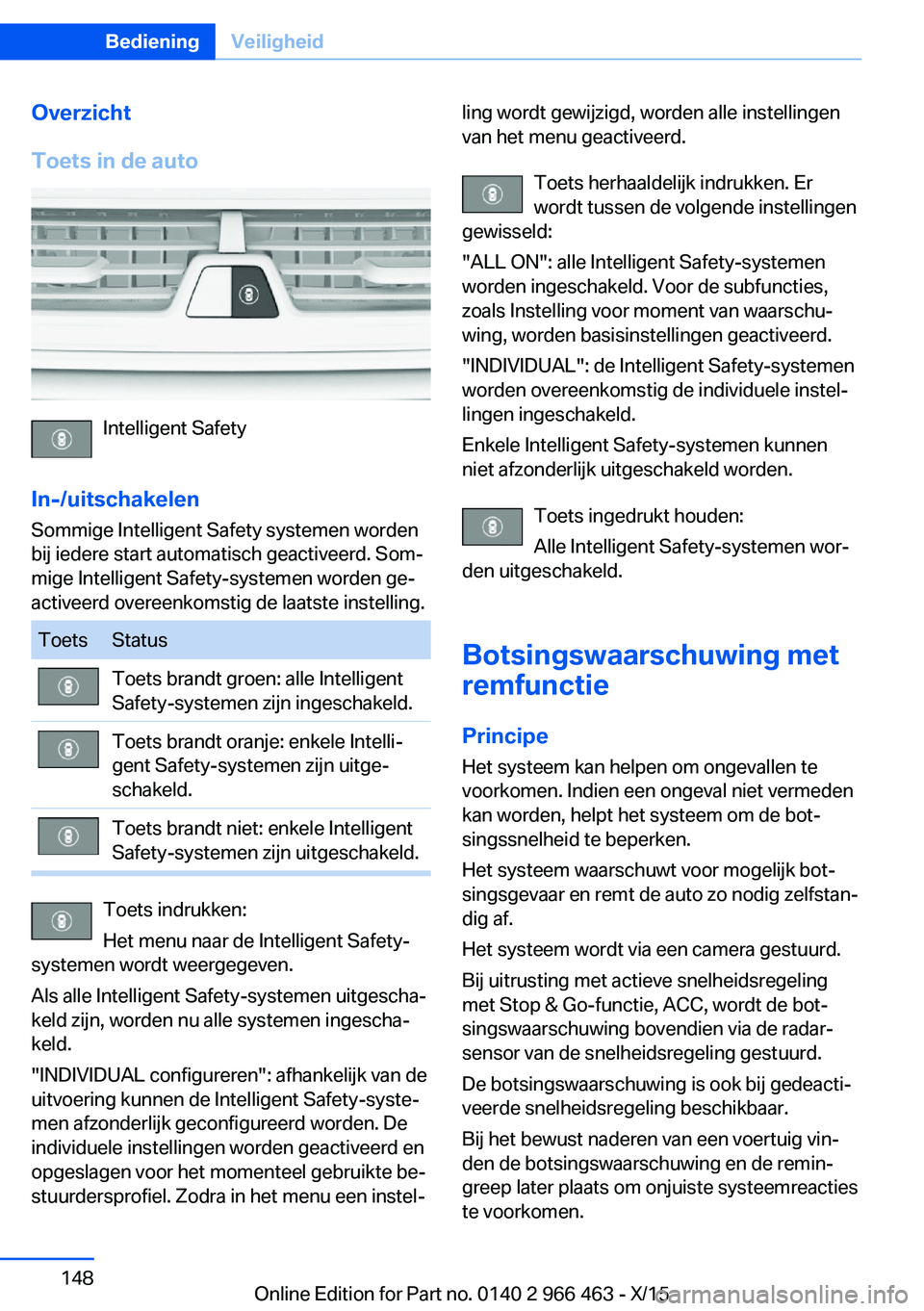

Overzicht
Toets in de auto
Intelligent Safety
In-/uitschakelen
Sommige Intelligent Safety systemen worden
bij iedere start automatisch geactiveerd. Som‐
mige Intelligent Safety-systemen worden ge‐
activeerd overeenkomstig de laatste instelling.
ToetsStatusToets brandt groen: alle Intelligent
Safety-systemen zijn ingeschakeld.Toets brandt oranje: enkele Intelli‐
gent Safety-systemen zijn uitge‐
schakeld.Toets brandt niet: enkele Intelligent
Safety-systemen zijn uitgeschakeld.
Toets indrukken:
Het menu naar de Intelligent Safety-
systemen wordt weergegeven.
Als alle Intelligent Safety-systemen uitgescha‐
keld zijn, worden nu alle systemen ingescha‐
keld.
"INDIVIDUAL configureren": afhankelijk van de
uitvoering kunnen de Intelligent Safety-syste‐
men afzonderlijk geconfigureerd worden. De
individuele instellingen worden geactiveerd en
opgeslagen voor het momenteel gebruikte be‐
stuurdersprofiel. Zodra in het menu een instel‐
ling wordt gewijzigd, worden alle instellingen
van het menu geactiveerd.
Toets herhaaldelijk indrukken. Er
wordt tussen de volgende instellingen
gewisseld:
"ALL ON": alle Intelligent Safety-systemen
worden ingeschakeld. Voor de subfuncties,
zoals Instelling voor moment van waarschu‐
wing, worden basisinstellingen geactiveerd.
"INDIVIDUAL": de Intelligent Safety-systemen
worden overeenkomstig de individuele instel‐
lingen ingeschakeld.
Enkele Intelligent Safety-systemen kunnen
niet afzonderlijk uitgeschakeld worden.
Toets ingedrukt houden:
Alle Intelligent Safety-systemen wor‐
den uitgeschakeld.
Botsingswaarschuwing met
remfunctie
Principe Het systeem kan helpen om ongevallen te
voorkomen. Indien een ongeval niet vermeden
kan worden, helpt het systeem om de bot‐
singssnelheid te beperken.
Het systeem waarschuwt voor mogelijk bot‐
singsgevaar en remt de auto zo nodig zelfstan‐
dig af.
Het systeem wordt via een camera gestuurd.
Bij uitrusting met actieve snelheidsregeling
met Stop & Go-functie, ACC, wordt de bot‐
singswaarschuwing bovendien via de radar‐
sensor van de snelheidsregeling gestuurd.
De botsingswaarschuwing is ook bij gedeacti‐
veerde snelheidsregeling beschikbaar.
Bij het bewust naderen van een voertuig vin‐
den de botsingswaarschuwing en de remin‐
greep later plaats om onjuiste systeemreacties
te voorkomen.Seite 148BedieningVeiligheid148
Online Edition for Part no. 0140 2 966 463 - X/15

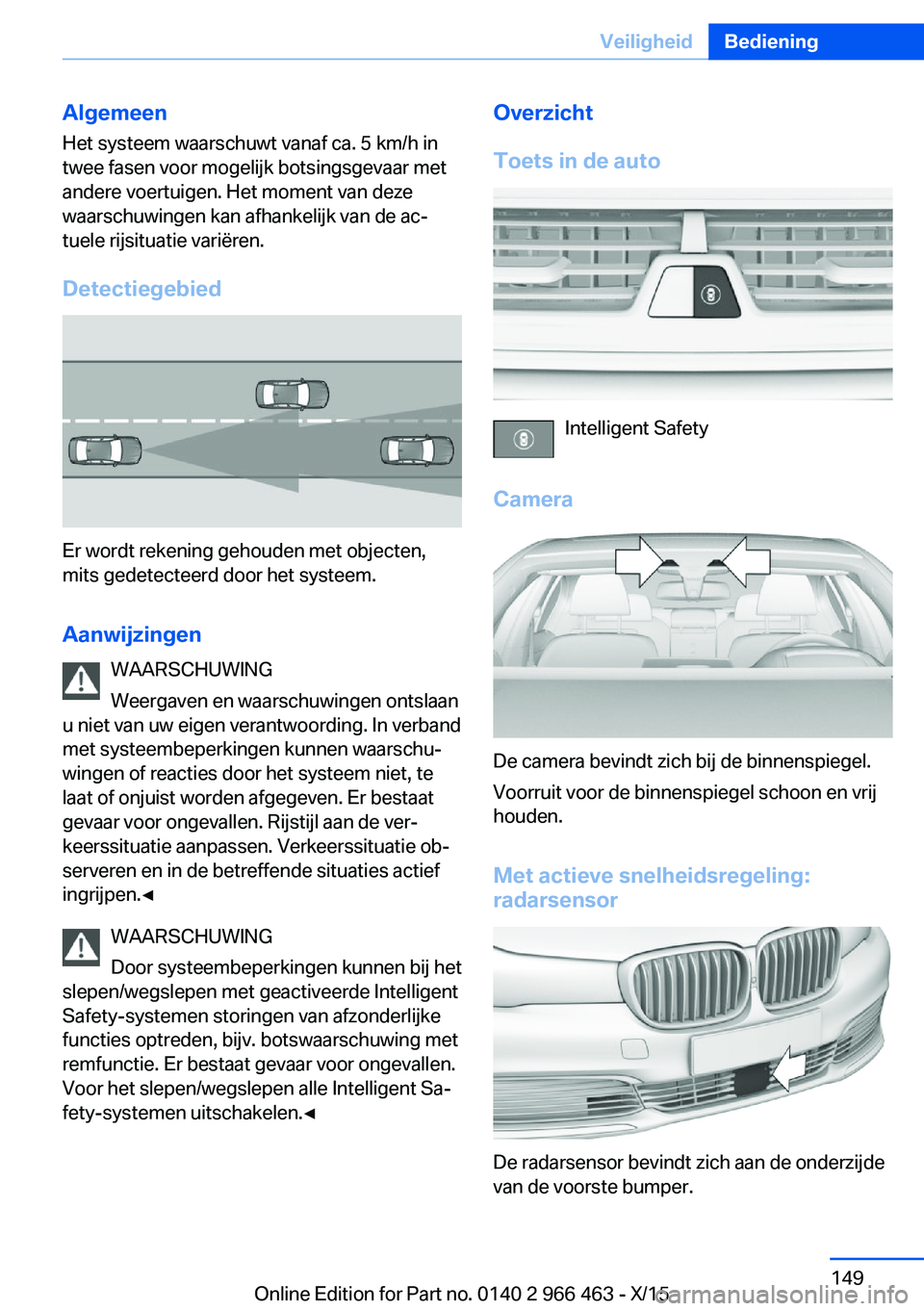

Algemeen
Het systeem waarschuwt vanaf ca. 5 km/h in
twee fasen voor mogelijk botsingsgevaar met
andere voertuigen. Het moment van deze
waarschuwingen kan afhankelijk van de ac‐
tuele rijsituatie variëren.
Detectiegebied
Er wordt rekening gehouden met objecten,
mits gedetecteerd door het systeem.
Aanwijzingen WAARSCHUWING
Weergaven en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
WAARSCHUWING
Door systeembeperkingen kunnen bij het
slepen/wegslepen met geactiveerde Intelligent
Safety-systemen storingen van afzonderlijke
functies optreden, bijv. botswaarschuwing met
remfunctie. Er bestaat gevaar voor ongevallen.
Voor het slepen/wegslepen alle Intelligent Sa‐
fety-systemen uitschakelen.◀
Overzicht
Toets in de auto
Intelligent Safety
Camera
De camera bevindt zich bij de binnenspiegel.
Voorruit voor de binnenspiegel schoon en vrij
houden.
Met actieve snelheidsregeling:
radarsensor
De radarsensor bevindt zich aan de onderzijde
van de voorste bumper.
Seite 149VeiligheidBediening149
Online Edition for Part no. 0140 2 966 463 - X/15

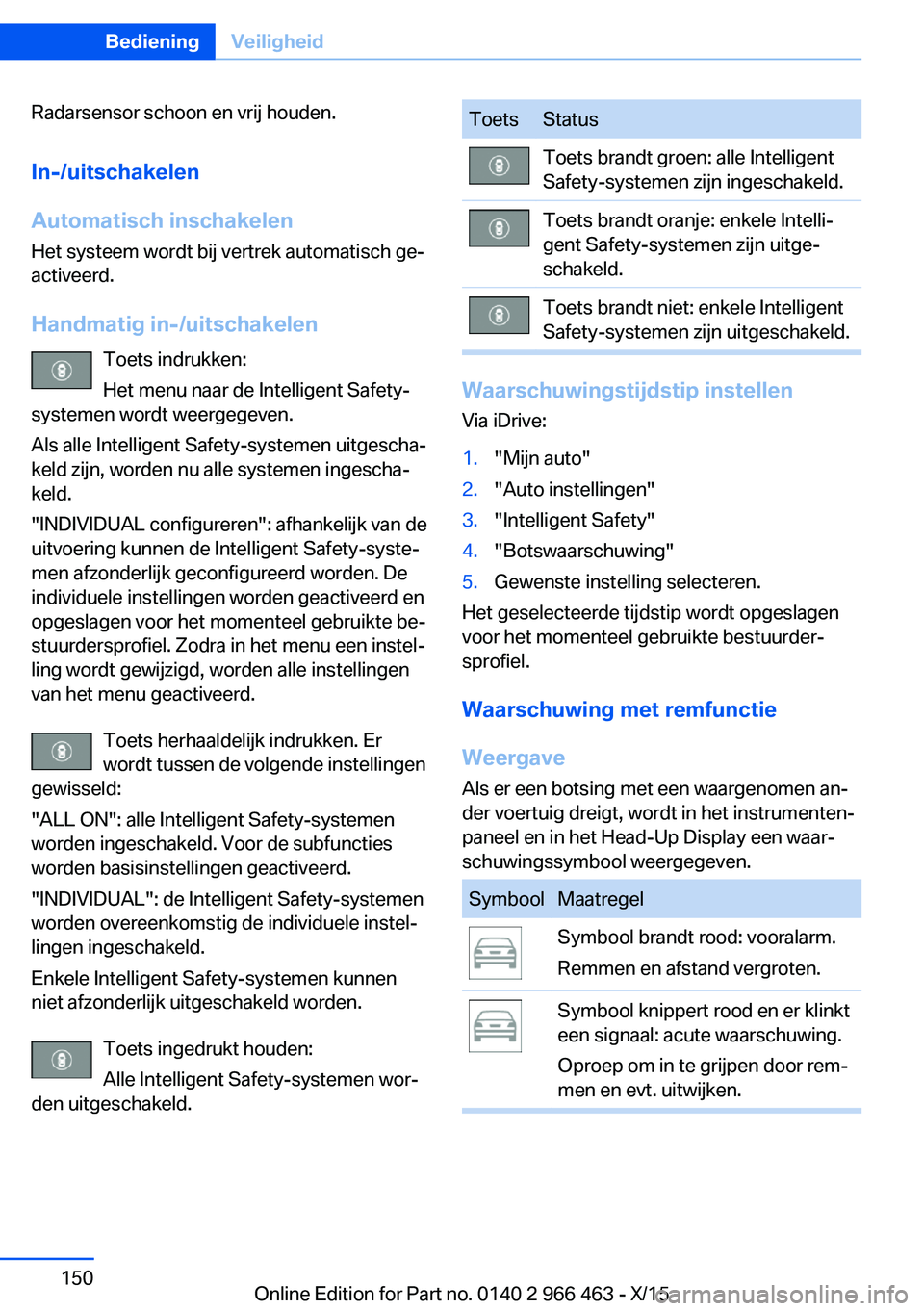

Radarsensor schoon en vrij houden.In-/uitschakelen
Automatisch inschakelen
Het systeem wordt bij vertrek automatisch ge‐
activeerd.
Handmatig in-/uitschakelen Toets indrukken:
Het menu naar de Intelligent Safety-
systemen wordt weergegeven.
Als alle Intelligent Safety-systemen uitgescha‐
keld zijn, worden nu alle systemen ingescha‐
keld.
"INDIVIDUAL configureren": afhankelijk van de
uitvoering kunnen de Intelligent Safety-syste‐
men afzonderlijk geconfigureerd worden. De
individuele instellingen worden geactiveerd en
opgeslagen voor het momenteel gebruikte be‐
stuurdersprofiel. Zodra in het menu een instel‐
ling wordt gewijzigd, worden alle instellingen
van het menu geactiveerd.
Toets herhaaldelijk indrukken. Er
wordt tussen de volgende instellingen
gewisseld:
"ALL ON": alle Intelligent Safety-systemen
worden ingeschakeld. Voor de subfuncties
worden basisinstellingen geactiveerd.
"INDIVIDUAL": de Intelligent Safety-systemen
worden overeenkomstig de individuele instel‐
lingen ingeschakeld.
Enkele Intelligent Safety-systemen kunnen
niet afzonderlijk uitgeschakeld worden.
Toets ingedrukt houden:
Alle Intelligent Safety-systemen wor‐
den uitgeschakeld.ToetsStatusToets brandt groen: alle Intelligent
Safety-systemen zijn ingeschakeld.Toets brandt oranje: enkele Intelli‐
gent Safety-systemen zijn uitge‐
schakeld.Toets brandt niet: enkele Intelligent
Safety-systemen zijn uitgeschakeld.
Waarschuwingstijdstip instellen
Via iDrive:
1."Mijn auto"2."Auto instellingen"3."Intelligent Safety"4."Botswaarschuwing"5.Gewenste instelling selecteren.
Het geselecteerde tijdstip wordt opgeslagen
voor het momenteel gebruikte bestuurder‐
sprofiel.
Waarschuwing met remfunctie
Weergave
Als er een botsing met een waargenomen an‐
der voertuig dreigt, wordt in het instrumenten‐
paneel en in het Head-Up Display een waar‐
schuwingssymbool weergegeven.
SymboolMaatregelSymbool brandt rood: vooralarm.
Remmen en afstand vergroten.Symbool knippert rood en er klinkt
een signaal: acute waarschuwing.
Oproep om in te grijpen door rem‐
men en evt. uitwijken.Seite 150BedieningVeiligheid150
Online Edition for Part no. 0140 2 966 463 - X/15

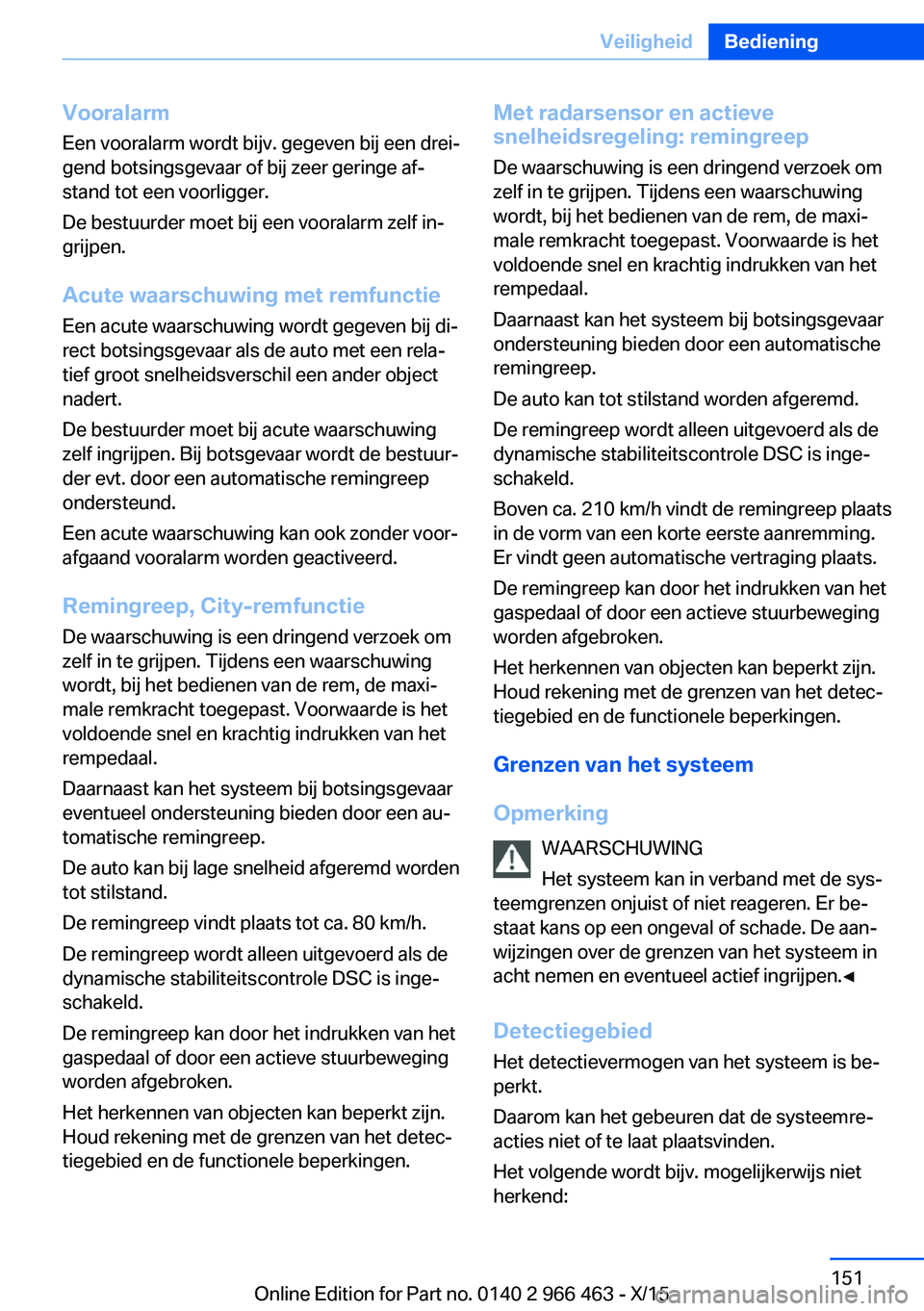

Vooralarm
Een vooralarm wordt bijv. gegeven bij een drei‐
gend botsingsgevaar of bij zeer geringe af‐
stand tot een voorligger.
De bestuurder moet bij een vooralarm zelf in‐
grijpen.
Acute waarschuwing met remfunctie
Een acute waarschuwing wordt gegeven bij di‐
rect botsingsgevaar als de auto met een rela‐
tief groot snelheidsverschil een ander object
nadert.
De bestuurder moet bij acute waarschuwing
zelf ingrijpen. Bij botsgevaar wordt de bestuur‐
der evt. door een automatische remingreep ondersteund.
Een acute waarschuwing kan ook zonder voor‐
afgaand vooralarm worden geactiveerd.
Remingreep, City-remfunctie De waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing
wordt, bij het bedienen van de rem, de maxi‐
male remkracht toegepast. Voorwaarde is het
voldoende snel en krachtig indrukken van het
rempedaal.
Daarnaast kan het systeem bij botsingsgevaar
eventueel ondersteuning bieden door een au‐
tomatische remingreep.
De auto kan bij lage snelheid afgeremd worden
tot stilstand.
De remingreep vindt plaats tot ca. 80 km/h.
De remingreep wordt alleen uitgevoerd als de
dynamische stabiliteitscontrole DSC is inge‐
schakeld.
De remingreep kan door het indrukken van het
gaspedaal of door een actieve stuurbeweging
worden afgebroken.
Het herkennen van objecten kan beperkt zijn.
Houd rekening met de grenzen van het detec‐
tiegebied en de functionele beperkingen.Met radarsensor en actieve
snelheidsregeling: remingreep
De waarschuwing is een dringend verzoek om
zelf in te grijpen. Tijdens een waarschuwing
wordt, bij het bedienen van de rem, de maxi‐
male remkracht toegepast. Voorwaarde is het
voldoende snel en krachtig indrukken van het
rempedaal.
Daarnaast kan het systeem bij botsingsgevaar
ondersteuning bieden door een automatische
remingreep.
De auto kan tot stilstand worden afgeremd.
De remingreep wordt alleen uitgevoerd als de
dynamische stabiliteitscontrole DSC is inge‐
schakeld.
Boven ca. 210 km/h vindt de remingreep plaats
in de vorm van een korte eerste aanremming.
Er vindt geen automatische vertraging plaats.
De remingreep kan door het indrukken van het
gaspedaal of door een actieve stuurbeweging
worden afgebroken.
Het herkennen van objecten kan beperkt zijn.
Houd rekening met de grenzen van het detec‐
tiegebied en de functionele beperkingen.
Grenzen van het systeem
Opmerking WAARSCHUWING
Het systeem kan in verband met de sys‐
teemgrenzen onjuist of niet reageren. Er be‐
staat kans op een ongeval of schade. De aan‐
wijzingen over de grenzen van het systeem in
acht nemen en eventueel actief ingrijpen.◀
Detectiegebied Het detectievermogen van het systeem is be‐
perkt.
Daarom kan het gebeuren dat de systeemre‐
acties niet of te laat plaatsvinden.
Het volgende wordt bijv. mogelijkerwijs niet
herkend:Seite 151VeiligheidBediening151
Online Edition for Part no. 0140 2 966 463 - X/15

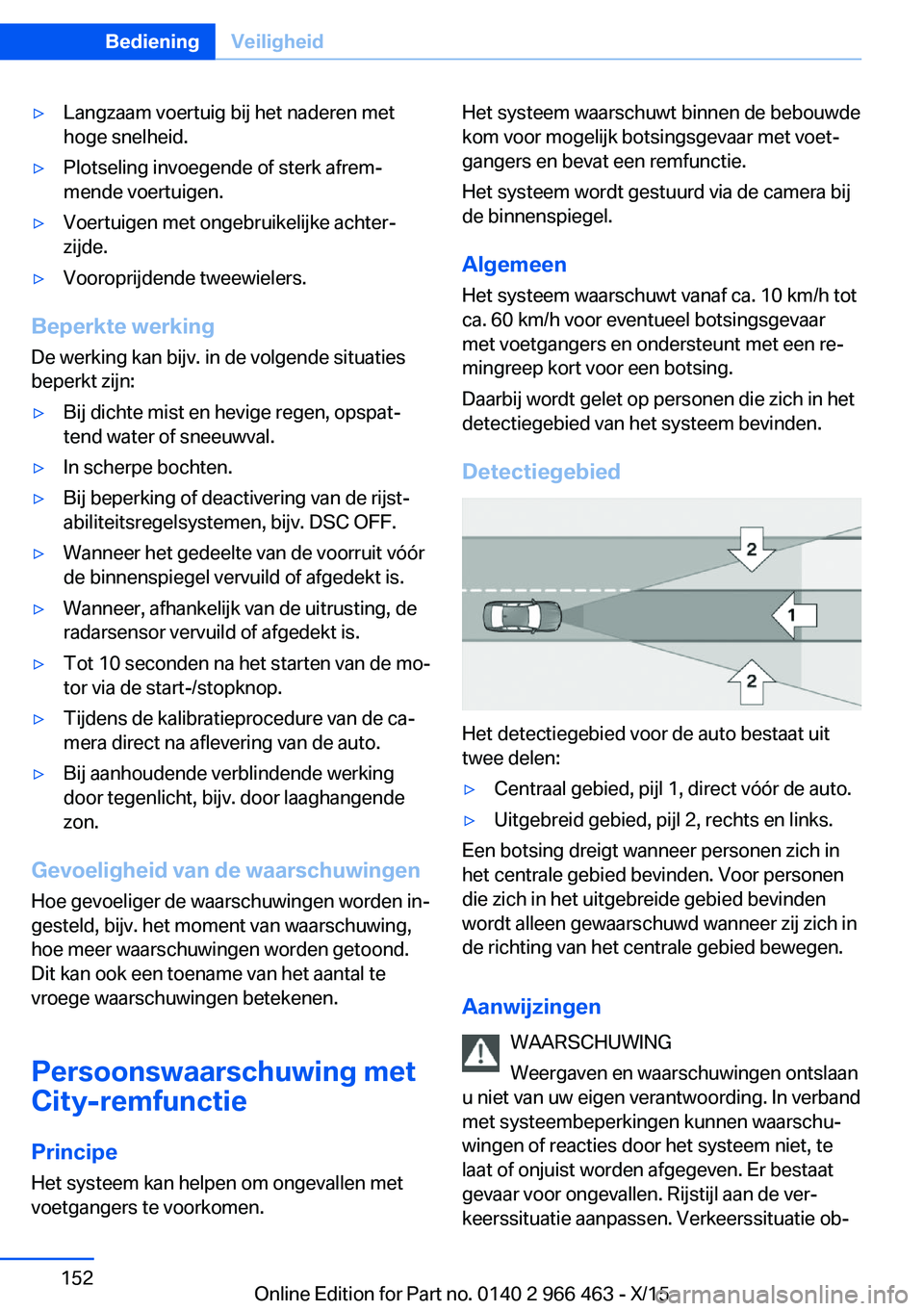

▷Langzaam voertuig bij het naderen met
hoge snelheid.▷Plotseling invoegende of sterk afrem‐
mende voertuigen.▷Voertuigen met ongebruikelijke achter‐
zijde.▷Vooroprijdende tweewielers.
Beperkte werking
De werking kan bijv. in de volgende situaties
beperkt zijn:
▷Bij dichte mist en hevige regen, opspat‐
tend water of sneeuwval.▷In scherpe bochten.▷Bij beperking of deactivering van de rijst‐
abiliteitsregelsystemen, bijv. DSC OFF.▷Wanneer het gedeelte van de voorruit vóór
de binnenspiegel vervuild of afgedekt is.▷Wanneer, afhankelijk van de uitrusting, de
radarsensor vervuild of afgedekt is.▷Tot 10 seconden na het starten van de mo‐
tor via de start-/stopknop.▷Tijdens de kalibratieprocedure van de ca‐
mera direct na aflevering van de auto.▷Bij aanhoudende verblindende werking
door tegenlicht, bijv. door laaghangende
zon.
Gevoeligheid van de waarschuwingen
Hoe gevoeliger de waarschuwingen worden in‐
gesteld, bijv. het moment van waarschuwing,
hoe meer waarschuwingen worden getoond.
Dit kan ook een toename van het aantal te
vroege waarschuwingen betekenen.
Persoonswaarschuwing met
City-remfunctie
Principe
Het systeem kan helpen om ongevallen met
voetgangers te voorkomen.
Het systeem waarschuwt binnen de bebouwde
kom voor mogelijk botsingsgevaar met voet‐
gangers en bevat een remfunctie.
Het systeem wordt gestuurd via de camera bij
de binnenspiegel.
Algemeen
Het systeem waarschuwt vanaf ca. 10 km/h tot
ca. 60 km/h voor eventueel botsingsgevaar
met voetgangers en ondersteunt met een re‐
mingreep kort voor een botsing.
Daarbij wordt gelet op personen die zich in het
detectiegebied van het systeem bevinden.
Detectiegebied
Het detectiegebied voor de auto bestaat uit
twee delen:
▷Centraal gebied, pijl 1, direct vóór de auto.▷Uitgebreid gebied, pijl 2, rechts en links.
Een botsing dreigt wanneer personen zich in
het centrale gebied bevinden. Voor personen
die zich in het uitgebreide gebied bevinden
wordt alleen gewaarschuwd wanneer zij zich in
de richting van het centrale gebied bewegen.
Aanwijzingen WAARSCHUWING
Weergaven en waarschuwingen ontslaan
u niet van uw eigen verantwoording. In verband
met systeembeperkingen kunnen waarschu‐
wingen of reacties door het systeem niet, te
laat of onjuist worden afgegeven. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
Seite 152BedieningVeiligheid152
Online Edition for Part no. 0140 2 966 463 - X/15

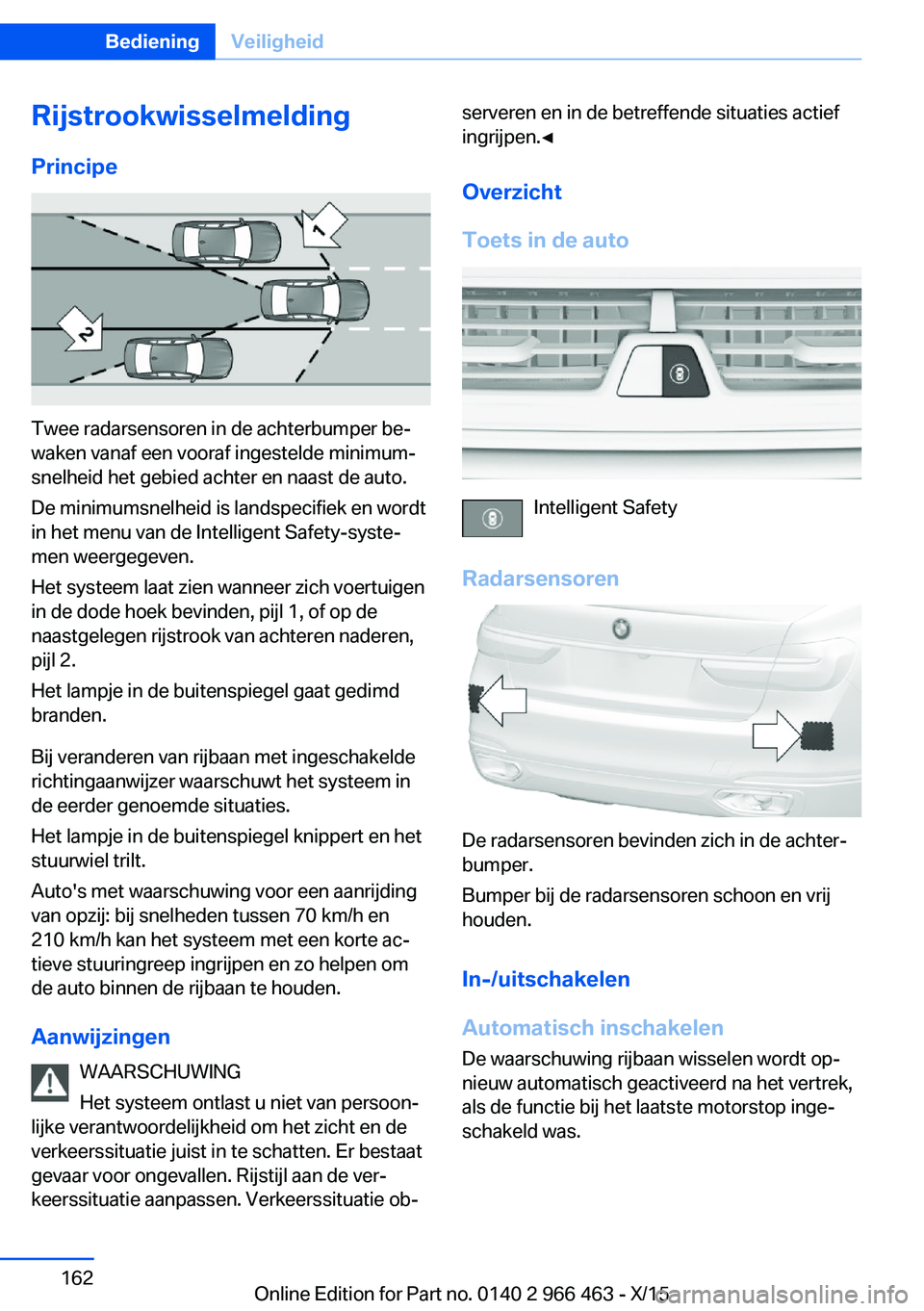

Rijstrookwisselmelding
Principe
Twee radarsensoren in de achterbumper be‐
waken vanaf een vooraf ingestelde minimum‐
snelheid het gebied achter en naast de auto.
De minimumsnelheid is landspecifiek en wordt
in het menu van de Intelligent Safety-syste‐
men weergegeven.
Het systeem laat zien wanneer zich voertuigen
in de dode hoek bevinden, pijl 1, of op de
naastgelegen rijstrook van achteren naderen,
pijl 2.
Het lampje in de buitenspiegel gaat gedimd
branden.
Bij veranderen van rijbaan met ingeschakelde
richtingaanwijzer waarschuwt het systeem in
de eerder genoemde situaties.
Het lampje in de buitenspiegel knippert en het
stuurwiel trilt.
Auto's met waarschuwing voor een aanrijding
van opzij: bij snelheden tussen 70 km/h en
210 km/h kan het systeem met een korte ac‐
tieve stuuringreep ingrijpen en zo helpen om
de auto binnen de rijbaan te houden.
Aanwijzingen WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om het zicht en de
verkeerssituatie juist in te schatten. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
Overzicht
Toets in de auto
Intelligent Safety
Radarsensoren
De radarsensoren bevinden zich in de achter‐
bumper.
Bumper bij de radarsensoren schoon en vrij
houden.
In-/uitschakelen
Automatisch inschakelen
De waarschuwing rijbaan wisselen wordt op‐
nieuw automatisch geactiveerd na het vertrek,
als de functie bij het laatste motorstop inge‐
schakeld was.
Seite 162BedieningVeiligheid162
Online Edition for Part no. 0140 2 966 463 - X/15

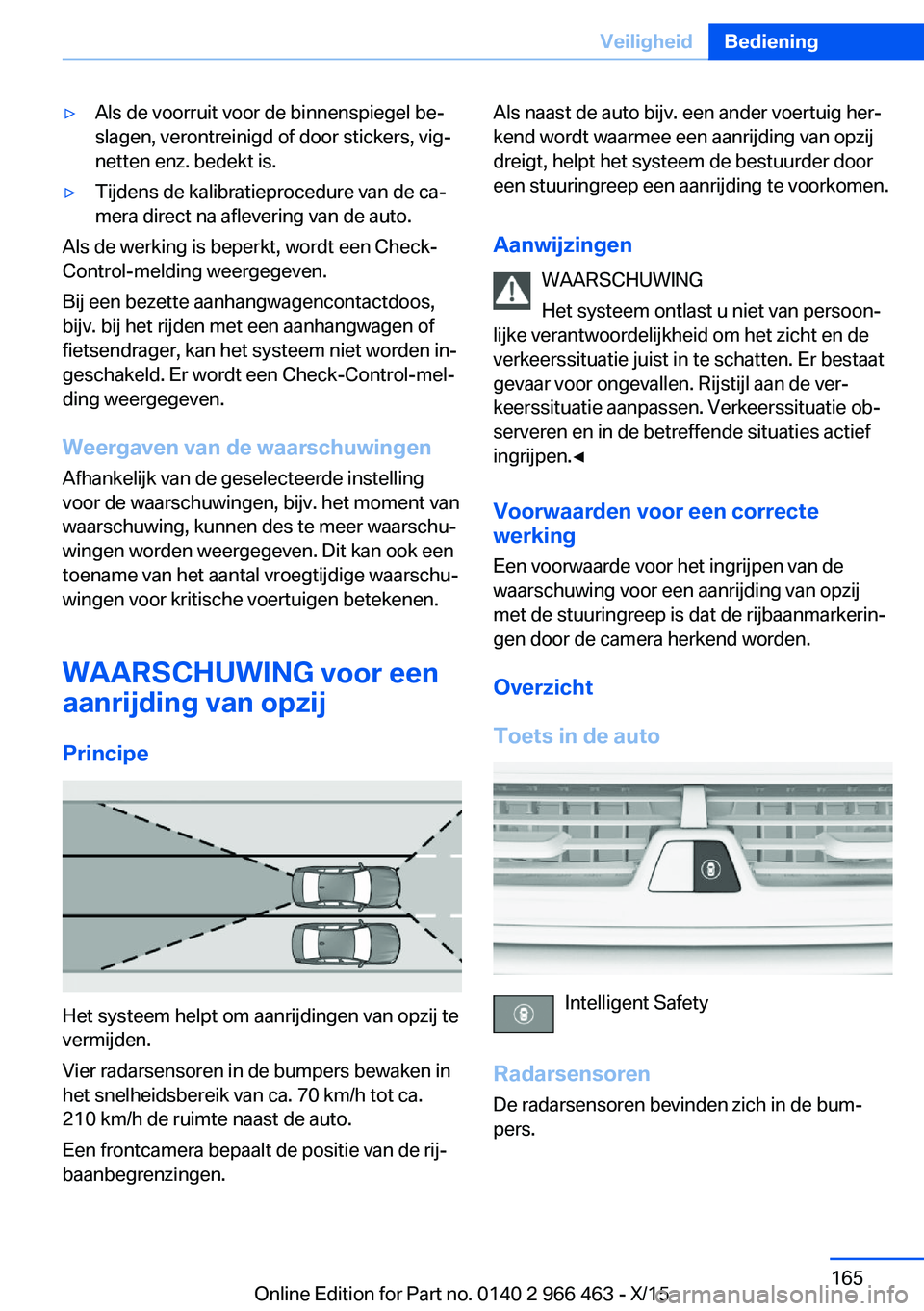

▷Als de voorruit voor de binnenspiegel be‐
slagen, verontreinigd of door stickers, vig‐
netten enz. bedekt is.▷Tijdens de kalibratieprocedure van de ca‐
mera direct na aflevering van de auto.
Als de werking is beperkt, wordt een Check-
Control-melding weergegeven.
Bij een bezette aanhangwagencontactdoos,
bijv. bij het rijden met een aanhangwagen of
fietsendrager, kan het systeem niet worden in‐
geschakeld. Er wordt een Check-Control-mel‐
ding weergegeven.
Weergaven van de waarschuwingen
Afhankelijk van de geselecteerde instelling
voor de waarschuwingen, bijv. het moment van
waarschuwing, kunnen des te meer waarschu‐
wingen worden weergegeven. Dit kan ook een
toename van het aantal vroegtijdige waarschu‐
wingen voor kritische voertuigen betekenen.
WAARSCHUWING voor een
aanrijding van opzij
Principe
Het systeem helpt om aanrijdingen van opzij te
vermijden.
Vier radarsensoren in de bumpers bewaken in
het snelheidsbereik van ca. 70 km/h tot ca.
210 km/h de ruimte naast de auto.
Een frontcamera bepaalt de positie van de rij‐
baanbegrenzingen.
Als naast de auto bijv. een ander voertuig her‐
kend wordt waarmee een aanrijding van opzij
dreigt, helpt het systeem de bestuurder door
een stuuringreep een aanrijding te voorkomen.
Aanwijzingen WAARSCHUWING
Het systeem ontlast u niet van persoon‐
lijke verantwoordelijkheid om het zicht en de
verkeerssituatie juist in te schatten. Er bestaat
gevaar voor ongevallen. Rijstijl aan de ver‐
keerssituatie aanpassen. Verkeerssituatie ob‐
serveren en in de betreffende situaties actief
ingrijpen.◀
Voorwaarden voor een correcte
werking
Een voorwaarde voor het ingrijpen van de
waarschuwing voor een aanrijding van opzij
met de stuuringreep is dat de rijbaanmarkerin‐
gen door de camera herkend worden.
Overzicht
Toets in de auto
Intelligent Safety
Radarsensoren
De radarsensoren bevinden zich in de bum‐
pers.
Seite 165VeiligheidBediening165
Online Edition for Part no. 0140 2 966 463 - X/15

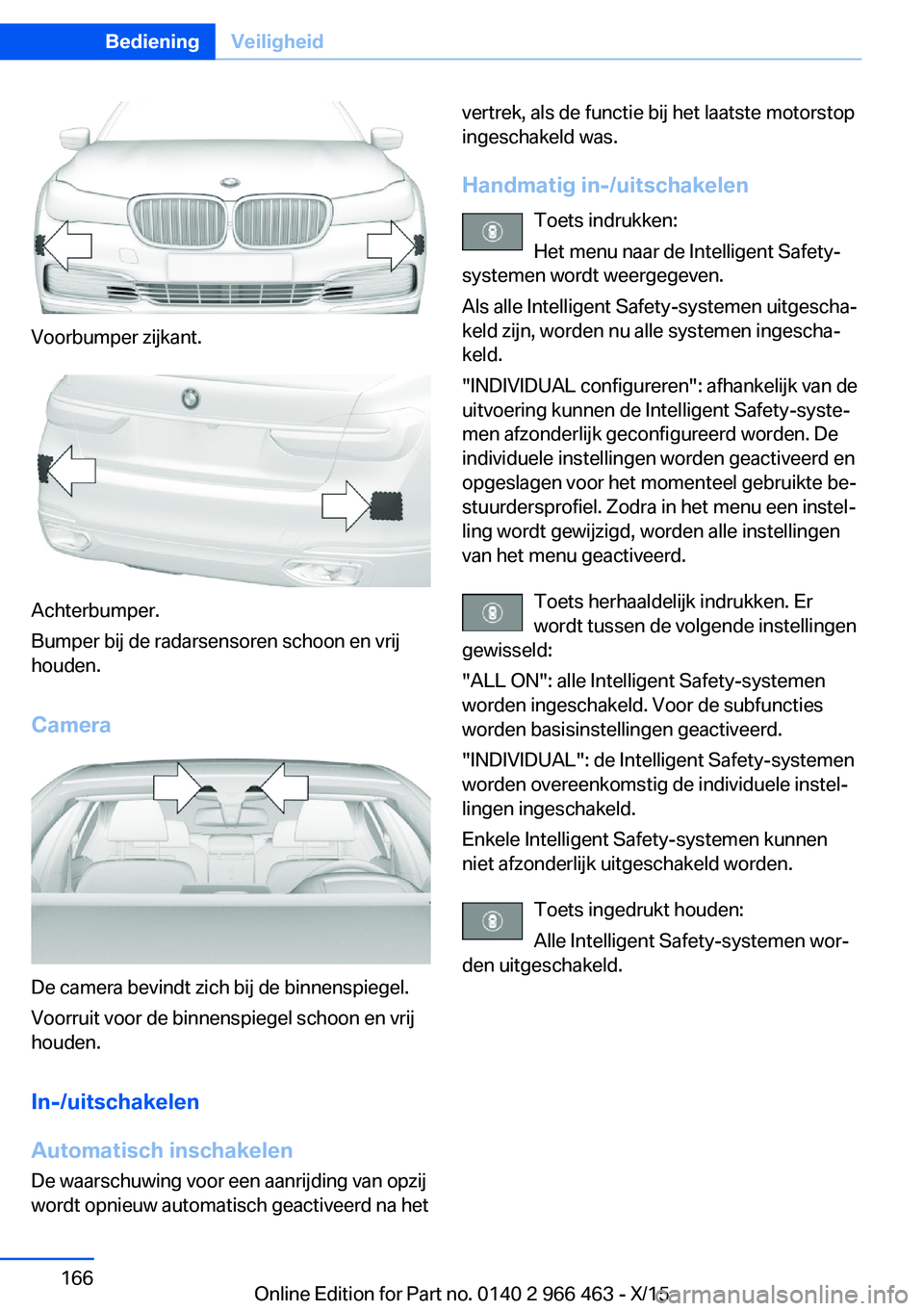

Voorbumper zijkant.
Achterbumper.
Bumper bij de radarsensoren schoon en vrij
houden.
Camera
De camera bevindt zich bij de binnenspiegel.
Voorruit voor de binnenspiegel schoon en vrij
houden.
In-/uitschakelen
Automatisch inschakelen
De waarschuwing voor een aanrijding van opzij
wordt opnieuw automatisch geactiveerd na het
vertrek, als de functie bij het laatste motorstop
ingeschakeld was.
Handmatig in-/uitschakelen Toets indrukken:
Het menu naar de Intelligent Safety-
systemen wordt weergegeven.
Als alle Intelligent Safety-systemen uitgescha‐
keld zijn, worden nu alle systemen ingescha‐
keld.
"INDIVIDUAL configureren": afhankelijk van de
uitvoering kunnen de Intelligent Safety-syste‐
men afzonderlijk geconfigureerd worden. De
individuele instellingen worden geactiveerd en
opgeslagen voor het momenteel gebruikte be‐
stuurdersprofiel. Zodra in het menu een instel‐
ling wordt gewijzigd, worden alle instellingen
van het menu geactiveerd.
Toets herhaaldelijk indrukken. Erwordt tussen de volgende instellingen
gewisseld:
"ALL ON": alle Intelligent Safety-systemen
worden ingeschakeld. Voor de subfuncties
worden basisinstellingen geactiveerd.
"INDIVIDUAL": de Intelligent Safety-systemen
worden overeenkomstig de individuele instel‐
lingen ingeschakeld.
Enkele Intelligent Safety-systemen kunnen
niet afzonderlijk uitgeschakeld worden.
Toets ingedrukt houden:
Alle Intelligent Safety-systemen wor‐
den uitgeschakeld.Seite 166BedieningVeiligheid166
Online Edition for Part no. 0140 2 966 463 - X/15
