BMW 7 SERIES 2016 InstruktionsbÖcker (in Swedish)

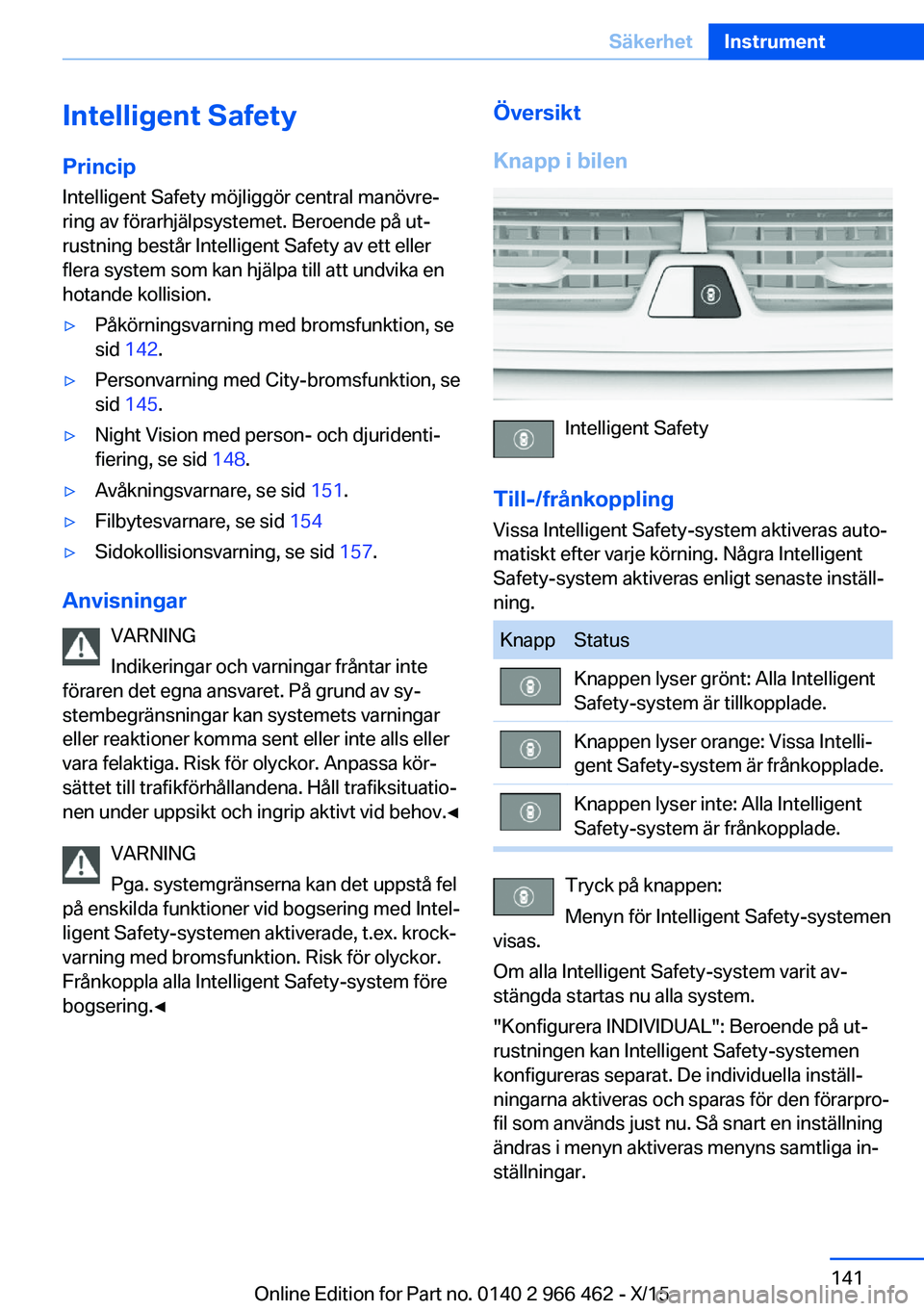

Intelligent SafetyPrincip
Intelligent Safety möjliggör central manövre‐
ring av förarhjälpsystemet. Beroende på ut‐
rustning består Intelligent Safety av ett eller
flera system som kan hjälpa till att undvika en
hotande kollision.▷Påkörningsvarning med bromsfunktion, se
sid 142 .▷Personvarning med City-bromsfunktion, se
sid 145 .▷Night Vision med person- och djuridenti‐
fiering, se sid 148.▷Avåkningsvarnare, se sid 151.▷Filbytesvarnare, se sid 154▷Sidokollisionsvarning, se sid 157.
Anvisningar
VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐ sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety
Till-/frånkoppling Vissa Intelligent Safety-system aktiveras auto‐
matiskt efter varje körning. Några Intelligent
Safety-system aktiveras enligt senaste inställ‐
ning.
KnappStatusKnappen lyser grönt: Alla Intelligent
Safety-system är tillkopplade.Knappen lyser orange: Vissa Intelli‐
gent Safety-system är frånkopplade.Knappen lyser inte: Alla Intelligent
Safety-system är frånkopplade.
Tryck på knappen:
Menyn för Intelligent Safety-systemen
visas.
Om alla Intelligent Safety-system varit av‐
stängda startas nu alla system.
"Konfigurera INDIVIDUAL": Beroende på ut‐ rustningen kan Intelligent Safety-systemen
konfigureras separat. De individuella inställ‐
ningarna aktiveras och sparas för den förarpro‐
fil som används just nu. Så snart en inställning
ändras i menyn aktiveras menyns samtliga in‐
ställningar.
Seite 141SäkerhetInstrument141
Online Edition for Part no. 0140 2 966 462 - X/15

Tryck på upprepat knappen. Inställ‐
ningen växlar mellan följande:
"ALL ON": Alla Intelligent Safety-system är ak‐
tiva. För underfunktionerna, t.ex. inställning för
varningstidpunkten, aktiveras grundinställ‐
ningar.
"INDIVIDUAL": Intelligent Safety-systemen ak‐
tiveras i enlighet med de individuella inställ‐
ningarna.
Vissa Intelligent Safety-system kan inte
stängas av separat.
Håll knappen nedtryckt:
Alla Intelligent Safety-system stängs
av.
Påkörningsvarning med
bromsfunktion
Princip Systemet kan hjälpa till att undvika olyckor.
Om en olycka inte kan undvikas hjälper syste‐
met till att minska sammanstötningshastighe‐
ten.
Systemet varnar för möjlig kollisionsrisk och
bromsar in automatiskt.
Systemet styrs via en kamera.
Vid utrustning med aktiv hastighetsreglering
med Stop & Go-funktion, ACC, styrs krockvar‐
ningssystemet även via farthållningens radar‐
sensor.
Påkörningsvarningen fungerar även när hastig‐
hetsregleringen är avaktiverad.
Om man medvetet närmar sig ett fordon kom‐
mer krockvarningen och bromsingreppet se‐
nare, så att man slipper få omotiverade sy‐
stemreaktioner.
Allmänt
Fr o m ca 5 km/h varnar systemet i två steg för
en eventuell kollisionsrisk. Tidpunkten fördessa varningar kan variera beroende på aktu‐
ell körsituation.
Räckvidd
Det tas hänsyn till föremål när de har registre‐
rats av systemet.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Seite 142InstrumentSäkerhet142
Online Edition for Part no. 0140 2 966 462 - X/15

Översikt
Knapp i bilen
Intelligent Safety
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Med aktiv farthållare: Radarsensor
Radarsensorn finns i nederdelen av den främre
stötfångaren.
Håll radarsensorn ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck på knappen:
Menyn för Intelligent Safety-systemen
visas.
Om alla Intelligent Safety-system varit av‐
stängda startas nu alla system.
"Konfigurera INDIVIDUAL": Beroende på ut‐
rustningen kan Intelligent Safety-systemen
konfigureras separat. De individuella inställ‐
ningarna aktiveras och sparas för den förarpro‐
fil som används just nu. Så snart en inställning
ändras i menyn aktiveras menyns samtliga in‐
ställningar.
Tryck på upprepat knappen. Inställ‐
ningen växlar mellan följande:
"ALL ON": Alla Intelligent Safety-system är ak‐
tiva. För underfunktionerna aktiveras basin‐
ställningar.
"INDIVIDUAL": Intelligent Safety-systemen ak‐
tiveras i enlighet med de individuella inställ‐
ningarna.
Vissa Intelligent Safety-system kan inte
stängas av separat.
Håll knappen nedtryckt:
Alla Intelligent Safety-system stängs
av.KnappStatusKnappen lyser grönt: Alla Intelligent
Safety-system är tillkopplade.Knappen lyser orange: Vissa Intelli‐
gent Safety-system är frånkopplade.Knappen lyser inte: Alla Intelligent
Safety-system är frånkopplade.Seite 143SäkerhetInstrument143
Online Edition for Part no. 0140 2 966 462 - X/15

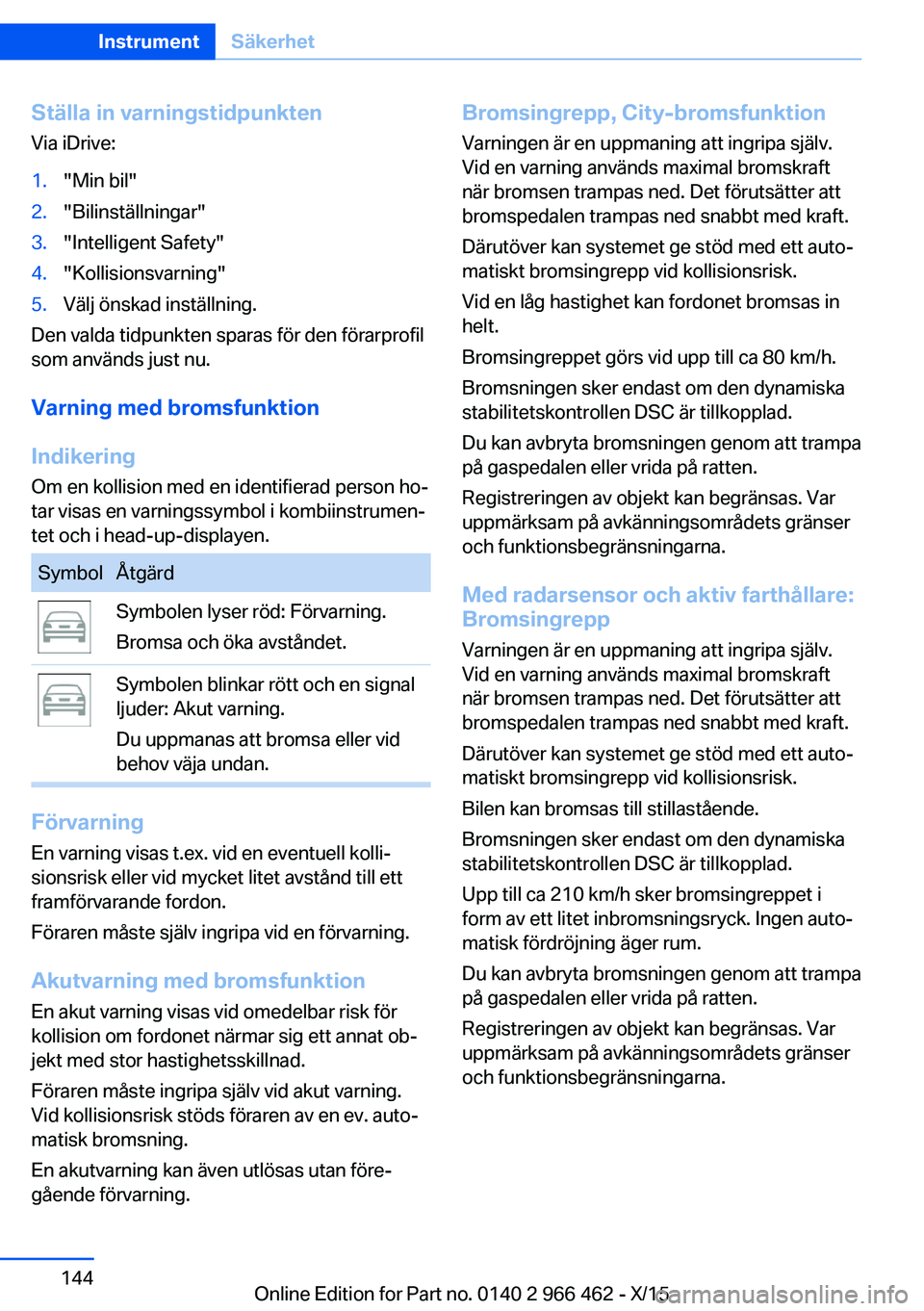

Ställa in varningstidpunktenVia iDrive:1."Min bil"2."Bilinställningar"3."Intelligent Safety"4."Kollisionsvarning"5.Välj önskad inställning.
Den valda tidpunkten sparas för den förarprofil
som används just nu.
Varning med bromsfunktion
Indikering Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.
SymbolÅtgärdSymbolen lyser röd: Förvarning.
Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Akutvarning med bromsfunktion
En akut varning visas vid omedelbar risk för
kollision om fordonet närmar sig ett annat ob‐ jekt med stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. auto‐
matisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Bromsingrepp, City-bromsfunktion
Varningen är en uppmaning att ingripa själv.
Vid en varning används maximal bromskraft
när bromsen trampas ned. Det förutsätter att
bromspedalen trampas ned snabbt med kraft.
Därutöver kan systemet ge stöd med ett auto‐
matiskt bromsingrepp vid kollisionsrisk.
Vid en låg hastighet kan fordonet bromsas in
helt.
Bromsingreppet görs vid upp till ca 80 km/h.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Med radarsensor och aktiv farthållare:
Bromsingrepp
Varningen är en uppmaning att ingripa själv.
Vid en varning används maximal bromskraft
när bromsen trampas ned. Det förutsätter att
bromspedalen trampas ned snabbt med kraft.
Därutöver kan systemet ge stöd med ett auto‐
matiskt bromsingrepp vid kollisionsrisk.
Bilen kan bromsas till stillastående.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad.
Upp till ca 210 km/h sker bromsingreppet i
form av ett litet inbromsningsryck. Ingen auto‐
matisk fördröjning äger rum.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.Seite 144InstrumentSäkerhet144
Online Edition for Part no. 0140 2 966 462 - X/15

Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Räckvidd
Systemets registreringsförmåga är begränsad.
Därför kan det hända att systemreaktionerna
kommer sent eller uteblir helt.
Det är t ex möjligt att följande situationer inte
identifieras:▷Långsamt fordon när du närmar dig i hög
hastighet.▷Fordon som plötsligt byter fil eller bromsar
kraftigt.▷Fordon med ovanlig baksida.▷Framförvarande motorcyklar.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid begränsning eller avaktivering av kör‐
stabilitetssystem, t.ex. DSC OFF.▷Om vindrutans område framför innerback‐
spegeln är smutsigt eller täckt.▷Om, beroende på utrustning, radarsensorn
är smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.Varningarnas känslighet
Ju känsligare varningarna ställs in, t.ex. var‐
ningstidpunkten, desto fler varningar kommer
att visas. Det kan också leda till att många var‐
ningar visas för tidigt.
Personvarning med City-
bromsfunktion
Princip Systemet kan hjälpa att undvika olyckor med
fotgängare.
Systemet varnar i stadskörnings-hastighetsin‐
tervallet för potentiell kollisionsrisk med fot‐
gängare och innehåller dessutom bromsfunk‐
tion.
Systemet styrs via kameran vid innerbackspe‐
geln.
Allmänt
Systemet varnar från ca 10 km/h till ca 60 km/h
för eventuell kollisionsrisk med fotgängare och
ger stöd med bromsingrepp strax innan en kol‐
lision.
Systemet varnar då för personer, om de befin‐
ner sig inom systemets räckvidd.
Räckvidd
Registreringsområdet framför bilen består av
två delar:
▷Centralt område, pil 1 direkt framför fordo‐
net.▷Utökat område, pil 2 till höger och vänster.Seite 145SäkerhetInstrument145
Online Edition for Part no. 0140 2 966 462 - X/15

En kollision hotar när personer befinner sig i
det centrala området. Systemet varnar endast
för personer, som befinner sig i det utvidgade
området, om dessa rör sig i riktning mot det
centrala området.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐ sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck på knappen:
Menyn för Intelligent Safety-systemen
visas.
Om alla Intelligent Safety-system varit av‐
stängda startas nu alla system.
"Konfigurera INDIVIDUAL": Beroende på ut‐
rustningen kan Intelligent Safety-systemen
konfigureras separat. De individuella inställ‐
ningarna aktiveras och sparas för den förarpro‐
fil som används just nu. Så snart en inställning
ändras i menyn aktiveras menyns samtliga in‐
ställningar.
Tryck på upprepat knappen. Inställ‐
ningen växlar mellan följande:
"ALL ON": Alla Intelligent Safety-system är ak‐
tiva. För underfunktionerna aktiveras basin‐
ställningar.
"INDIVIDUAL": Intelligent Safety-systemen ak‐
tiveras i enlighet med de individuella inställ‐
ningarna.
Seite 146InstrumentSäkerhet146
Online Edition for Part no. 0140 2 966 462 - X/15

Vissa Intelligent Safety-system kan inte
stängas av separat.
Håll knappen nedtryckt:
Alla Intelligent Safety-system stängs
av.KnappStatusKnappen lyser grönt: Alla Intelligent
Safety-system är tillkopplade.Knappen lyser orange: Vissa Intelli‐
gent Safety-system är frånkopplade.Knappen lyser inte: Alla Intelligent
Safety-system är frånkopplade.
Varning med bromsfunktion
Indikering
Om en kollision med registrerad person hotar
visas en varningssymbol i kombiinstrumentet och i head-up-displayen.
Röd symbol indikeras och en signalljuder.
Ingrip omedelbart genom att bromsa eller vika undan.
BromsingreppVarningen är en uppmaning att ingripa själv.
Vid en varning används maximal bromskraft
när bromsen trampas ned. En förutsättning för
bromsservon är att bromspedalen trampas ned
snabbt med kraft.
Därutöver kan systemet ge stöd med ett brom‐
singrepp vid kollisionsrisk.
Vid en låg hastighet kan fordonet bromsas in
helt.
Bromsningen sker endast om den dynamiska
stabilitetskontrollen DSC är tillkopplad.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Räckvidd Kamerans identifieringsförmåga är begränsad.
Därför kan det förekomma att systemet inte
varnar eller varnar för sent.
Det är t ex möjligt att följande situationer inte
identifieras:▷Delvis skymd fotgängare.▷Fotgängare, som på grund av blickvinkeln
eller konturen inte identifieras som sådana.▷Fotgängare utanför identifieringsområdet.▷Fotgängare med en kroppslängd på under
ca 80 cm.
Funktionsbegränsningar
Funktionens tillgänglighet kan vara begränsad
t.ex. i följande situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid avaktivering av körstabilitetssystem,
t.ex. DSC OFF.▷Om kamerans synfält eller framrutan är
smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.Seite 147SäkerhetInstrument147
Online Edition for Part no. 0140 2 966 462 - X/15

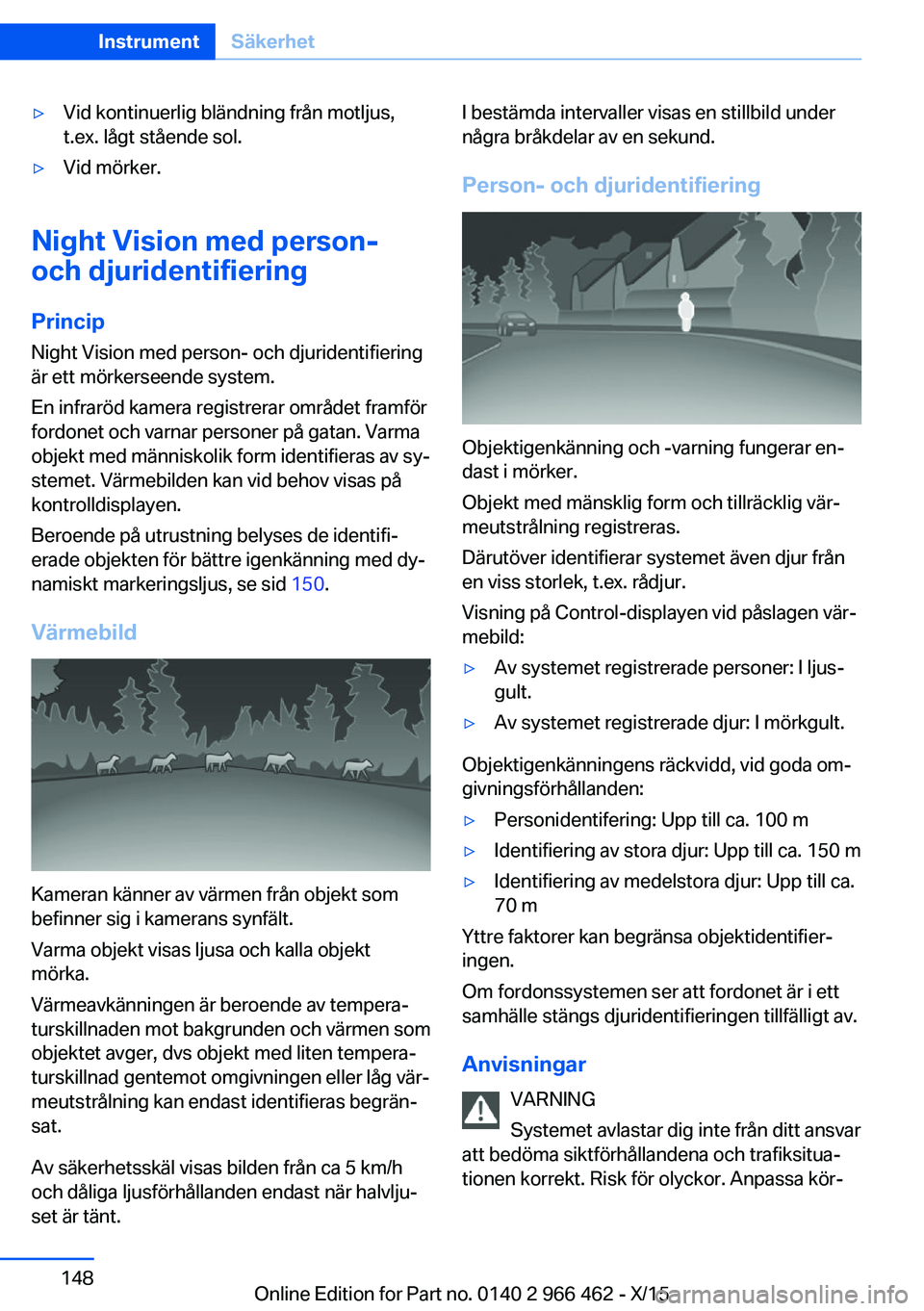

▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.▷Vid mörker.
Night Vision med person-
och djuridentifiering
Princip Night Vision med person- och djuridentifiering
är ett mörkerseende system.
En infraröd kamera registrerar området framför
fordonet och varnar personer på gatan. Varma
objekt med människolik form identifieras av sy‐
stemet. Värmebilden kan vid behov visas på
kontrolldisplayen.
Beroende på utrustning belyses de identifi‐
erade objekten för bättre igenkänning med dy‐
namiskt markeringsljus, se sid 150.
Värmebild
Kameran känner av värmen från objekt som
befinner sig i kamerans synfält.
Varma objekt visas ljusa och kalla objekt
mörka.
Värmeavkänningen är beroende av tempera‐
turskillnaden mot bakgrunden och värmen som
objektet avger, dvs objekt med liten tempera‐
turskillnad gentemot omgivningen eller låg vär‐
meutstrålning kan endast identifieras begrän‐
sat.
Av säkerhetsskäl visas bilden från ca 5 km/h
och dåliga ljusförhållanden endast när halvlju‐
set är tänt.
I bestämda intervaller visas en stillbild under
några bråkdelar av en sekund.
Person- och djuridentifiering
Objektigenkänning och -varning fungerar en‐
dast i mörker.
Objekt med mänsklig form och tillräcklig vär‐
meutstrålning registreras.
Därutöver identifierar systemet även djur från
en viss storlek, t.ex. rådjur.
Visning på Control-displayen vid påslagen vär‐
mebild:
▷Av systemet registrerade personer: I ljus‐
gult.▷Av systemet registrerade djur: I mörkgult.
Objektigenkänningens räckvidd, vid goda om‐
givningsförhållanden:
▷Personidentifering: Upp till ca. 100 m▷Identifiering av stora djur: Upp till ca. 150 m▷Identifiering av medelstora djur: Upp till ca.
70 m
Yttre faktorer kan begränsa objektidentifier‐
ingen.
Om fordonssystemen ser att fordonet är i ett
samhälle stängs djuridentifieringen tillfälligt av.
Anvisningar VARNING
Systemet avlastar dig inte från ditt ansvar
att bedöma siktförhållandena och trafiksitua‐
tionen korrekt. Risk för olyckor. Anpassa kör‐
Seite 148InstrumentSäkerhet148
Online Edition for Part no. 0140 2 966 462 - X/15

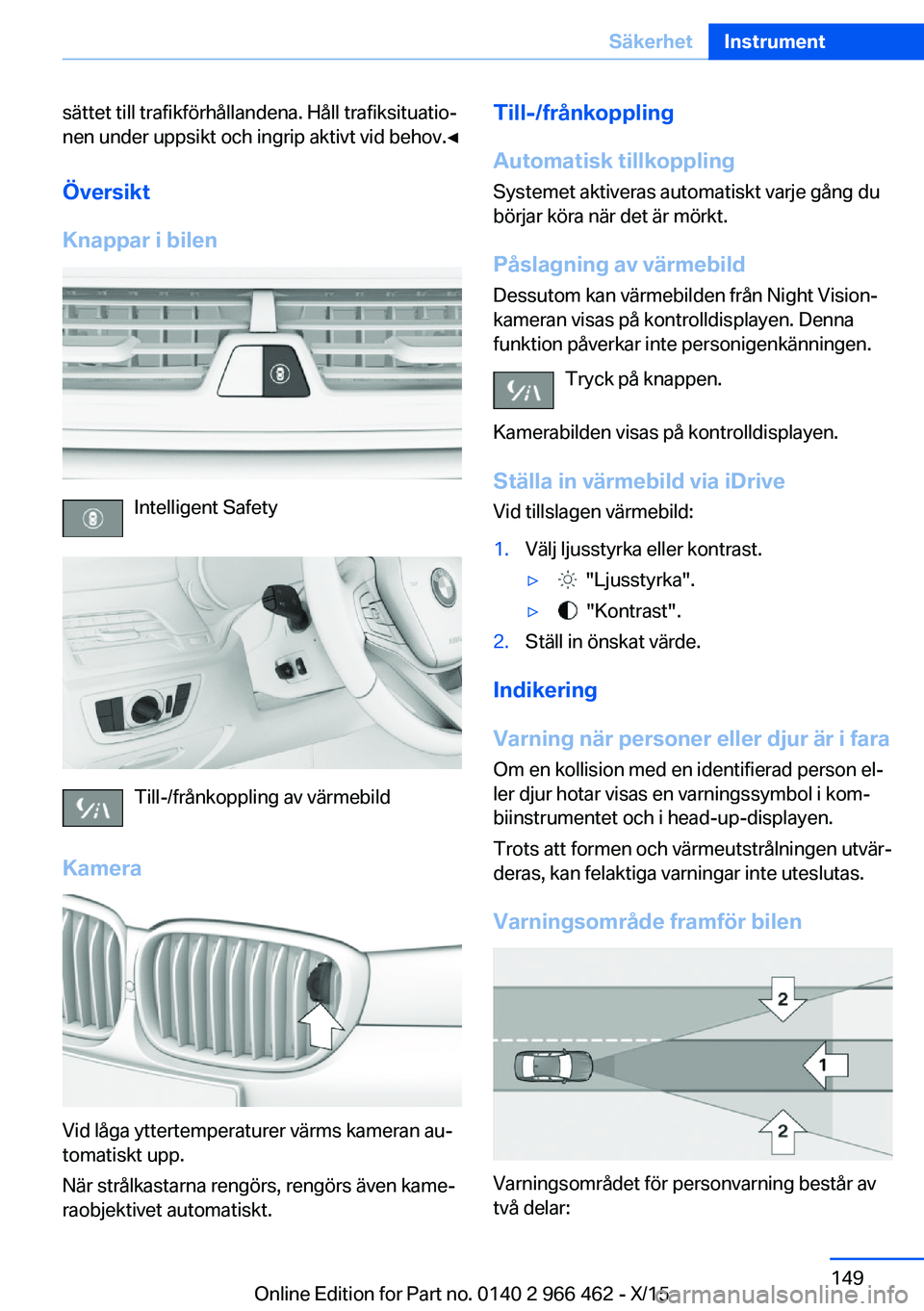

sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
Översikt
Knappar i bilen
Intelligent Safety
Till-/frånkoppling av värmebild
Kamera
Vid låga yttertemperaturer värms kameran au‐
tomatiskt upp.
När strålkastarna rengörs, rengörs även kame‐
raobjektivet automatiskt.
Till-/frånkoppling
Automatisk tillkoppling
Systemet aktiveras automatiskt varje gång du
börjar köra när det är mörkt.
Påslagning av värmebild
Dessutom kan värmebilden från Night Vision-
kameran visas på kontrolldisplayen. Denna
funktion påverkar inte personigenkänningen.
Tryck på knappen.
Kamerabilden visas på kontrolldisplayen.
Ställa in värmebild via iDrive Vid tillslagen värmebild:1.Välj ljusstyrka eller kontrast.▷ "Ljusstyrka".▷ "Kontrast".2.Ställ in önskat värde.
Indikering
Varning när personer eller djur är i fara
Om en kollision med en identifierad person el‐
ler djur hotar visas en varningssymbol i kom‐
biinstrumentet och i head-up-displayen.
Trots att formen och värmeutstrålningen utvär‐
deras, kan felaktiga varningar inte uteslutas.
Varningsområde framför bilen
Varningsområdet för personvarning består av
två delar:
Seite 149SäkerhetInstrument149
Online Edition for Part no. 0140 2 966 462 - X/15

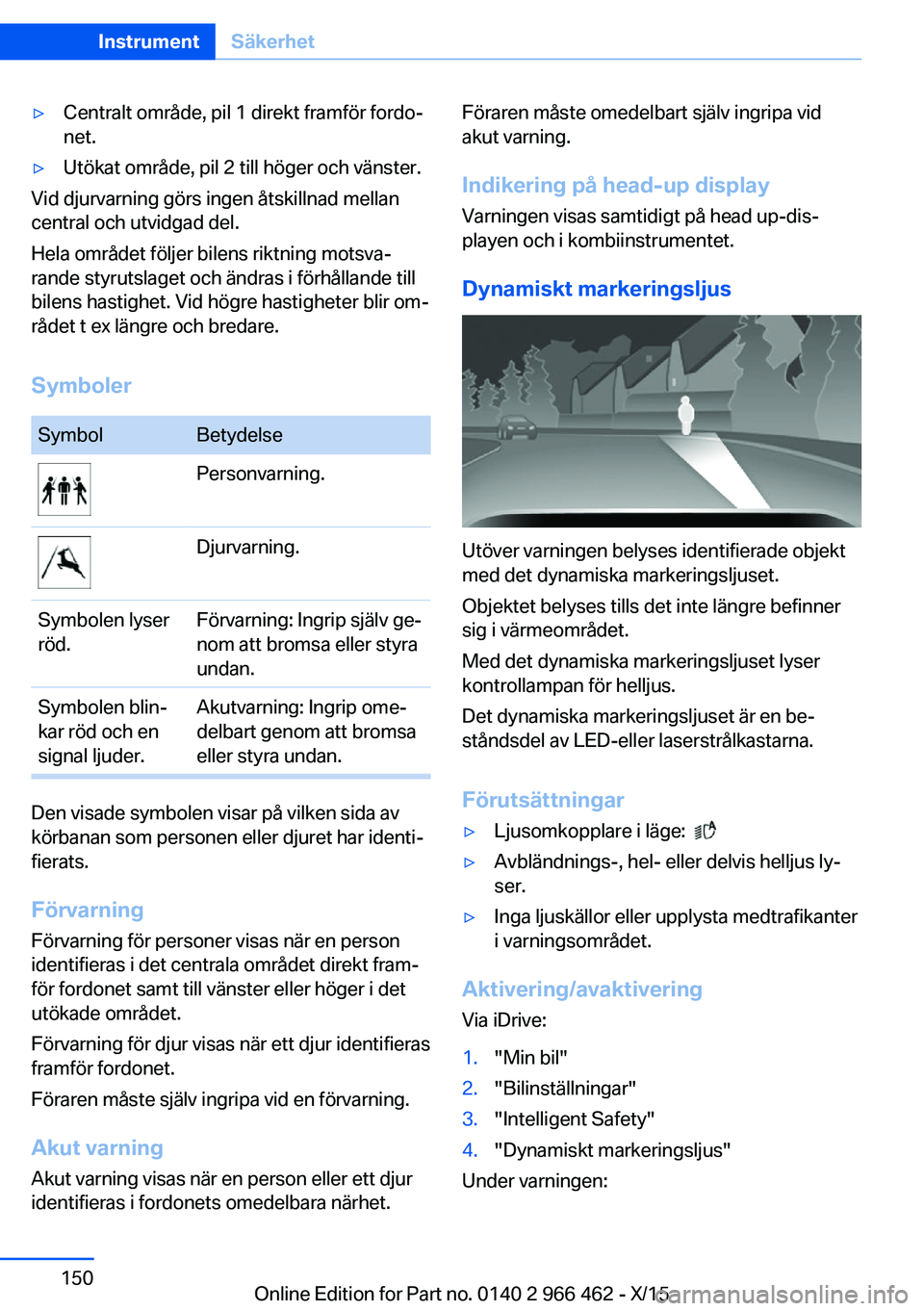

▷Centralt område, pil 1 direkt framför fordo‐
net.▷Utökat område, pil 2 till höger och vänster.
Vid djurvarning görs ingen åtskillnad mellan
central och utvidgad del.
Hela området följer bilens riktning motsva‐
rande styrutslaget och ändras i förhållande till
bilens hastighet. Vid högre hastigheter blir om‐
rådet t ex längre och bredare.
Symboler
SymbolBetydelsePersonvarning.Djurvarning.Symbolen lyser
röd.Förvarning: Ingrip själv ge‐
nom att bromsa eller styra
undan.Symbolen blin‐
kar röd och en
signal ljuder.Akutvarning: Ingrip ome‐
delbart genom att bromsa
eller styra undan.
Den visade symbolen visar på vilken sida av
körbanan som personen eller djuret har identi‐
fierats.
Förvarning Förvarning för personer visas när en person
identifieras i det centrala området direkt fram‐
för fordonet samt till vänster eller höger i det
utökade området.
Förvarning för djur visas när ett djur identifieras
framför fordonet.
Föraren måste själv ingripa vid en förvarning.
Akut varning
Akut varning visas när en person eller ett djur
identifieras i fordonets omedelbara närhet.
Föraren måste omedelbart själv ingripa vid
akut varning.
Indikering på head-up display
Varningen visas samtidigt på head up-dis‐
playen och i kombiinstrumentet.
Dynamiskt markeringsljus
Utöver varningen belyses identifierade objekt
med det dynamiska markeringsljuset.
Objektet belyses tills det inte längre befinner
sig i värmeområdet.
Med det dynamiska markeringsljuset lyser
kontrollampan för helljus.
Det dynamiska markeringsljuset är en be‐
ståndsdel av LED-eller laserstrålkastarna.
Förutsättningar
▷Ljusomkopplare i läge: ▷Avbländnings-, hel- eller delvis helljus ly‐
ser.▷Inga ljuskällor eller upplysta medtrafikanter
i varningsområdet.
Aktivering/avaktivering
Via iDrive:
1."Min bil"2."Bilinställningar"3."Intelligent Safety"4."Dynamiskt markeringsljus"
Under varningen:
Seite 150InstrumentSäkerhet150
Online Edition for Part no. 0140 2 966 462 - X/15
