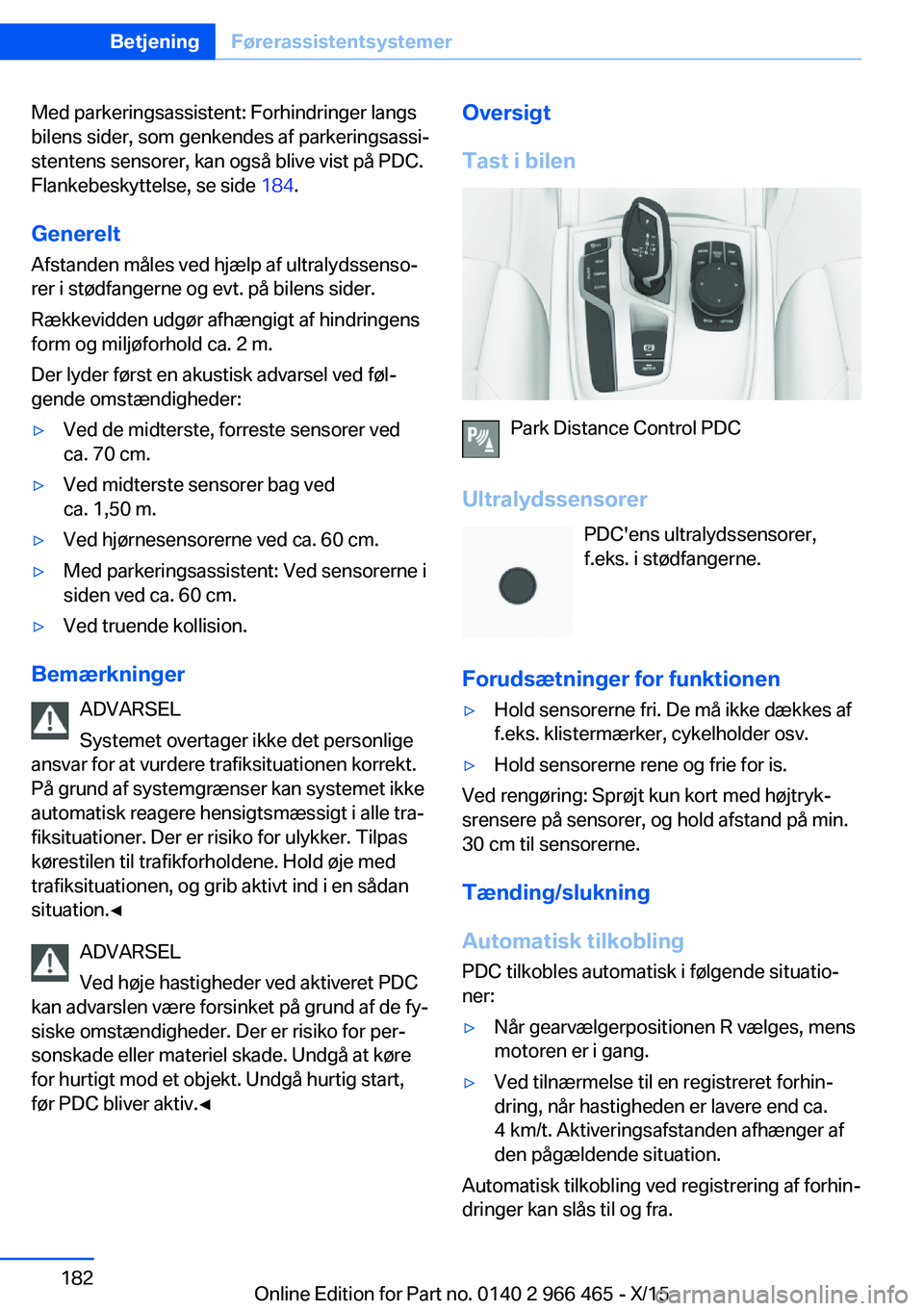

Page 182 of 330

Med parkeringsassistent: Forhindringer langs
bilens sider, som genkendes af parkeringsassi‐
stentens sensorer, kan også blive vist på PDC.
Flankebeskyttelse, se side 184.
Generelt Afstanden måles ved hjælp af ultralydssenso‐
rer i stødfangerne og evt. på bilens sider.
Rækkevidden udgør afhængigt af hindringens
form og miljøforhold ca. 2 m.
Der lyder først en akustisk advarsel ved føl‐
gende omstændigheder:▷Ved de midterste, forreste sensorer ved
ca. 70 cm.▷Ved midterste sensorer bag ved
ca. 1,50 m.▷Ved hjørnesensorerne ved ca. 60 cm.▷Med parkeringsassistent: Ved sensorerne i
siden ved ca. 60 cm.▷Ved truende kollision.
Bemærkninger
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved høje hastigheder ved aktiveret PDC
kan advarslen være forsinket på grund af de fy‐
siske omstændigheder. Der er risiko for per‐
sonskade eller materiel skade. Undgå at køre
for hurtigt mod et objekt. Undgå hurtig start,
før PDC bliver aktiv.◀
Oversigt
Tast i bilen
Park Distance Control PDC
Ultralydssensorer PDC'ens ultralydssensorer,
f.eks. i stødfangerne.
Forudsætninger for funktionen
▷Hold sensorerne fri. De må ikke dækkes af
f.eks. klistermærker, cykelholder osv.▷Hold sensorerne rene og frie for is.
Ved rengøring: Sprøjt kun kort med højtryk‐
srensere på sensorer, og hold afstand på min.
30 cm til sensorerne.
Tænding/slukning
Automatisk tilkobling
PDC tilkobles automatisk i følgende situatio‐
ner:
▷Når gearvælgerpositionen R vælges, mens
motoren er i gang.▷Ved tilnærmelse til en registreret forhin‐
dring, når hastigheden er lavere end ca.
4 km/t. Aktiveringsafstanden afhænger af
den pågældende situation.
Automatisk tilkobling ved registrering af forhin‐
dringer kan slås til og fra.
Seite 182BetjeningFørerassistentsystemer182
Online Edition for Part no. 0140 2 966 465 - X/15

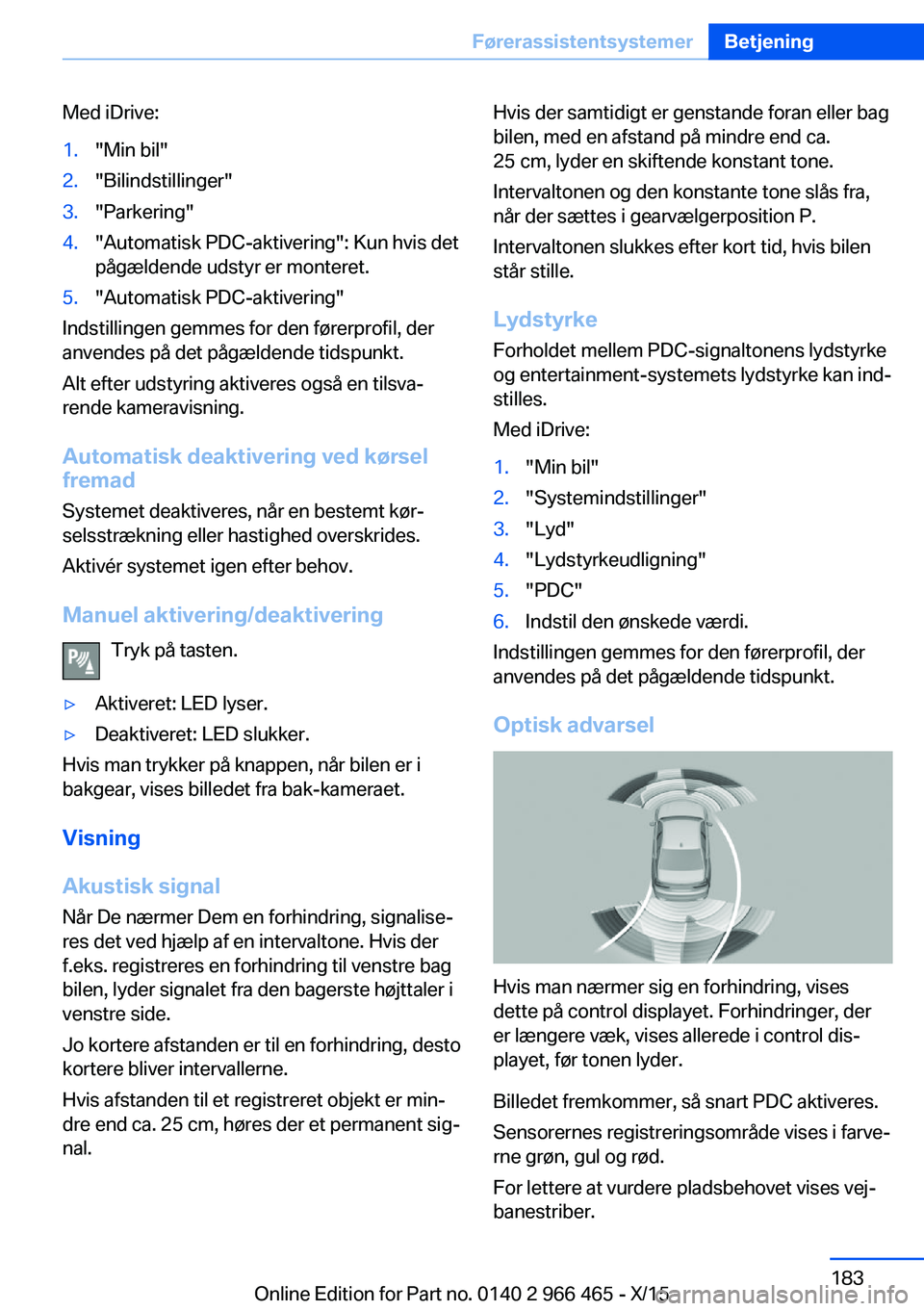

Page 183 of 330

Med iDrive:1."Min bil"2."Bilindstillinger"3."Parkering"4."Automatisk PDC-aktivering": Kun hvis det
pågældende udstyr er monteret.5."Automatisk PDC-aktivering"
Indstillingen gemmes for den førerprofil, der
anvendes på det pågældende tidspunkt.
Alt efter udstyring aktiveres også en tilsva‐
rende kameravisning.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Manuel aktivering/deaktivering Tryk på tasten.
▷Aktiveret: LED lyser.▷Deaktiveret: LED slukker.
Hvis man trykker på knappen, når bilen er i
bakgear, vises billedet fra bak-kameraet.
Visning
Akustisk signal
Når De nærmer Dem en forhindring, signalise‐
res det ved hjælp af en intervaltone. Hvis der
f.eks. registreres en forhindring til venstre bag
bilen, lyder signalet fra den bagerste højttaler i
venstre side.
Jo kortere afstanden er til en forhindring, desto
kortere bliver intervallerne.
Hvis afstanden til et registreret objekt er min‐
dre end ca. 25 cm, høres der et permanent sig‐
nal.
Hvis der samtidigt er genstande foran eller bag
bilen, med en afstand på mindre end ca.
25 cm, lyder en skiftende konstant tone.
Intervaltonen og den konstante tone slås fra,
når der sættes i gearvælgerposition P.
Intervaltonen slukkes efter kort tid, hvis bilen
står stille.
Lydstyrke
Forholdet mellem PDC-signaltonens lydstyrke
og entertainment-systemets lydstyrke kan ind‐
stilles.
Med iDrive:1."Min bil"2."Systemindstillinger"3."Lyd"4."Lydstyrkeudligning"5."PDC"6.Indstil den ønskede værdi.
Indstillingen gemmes for den førerprofil, der
anvendes på det pågældende tidspunkt.
Optisk advarsel
Hvis man nærmer sig en forhindring, vises
dette på control displayet. Forhindringer, der
er længere væk, vises allerede i control dis‐
playet, før tonen lyder.
Billedet fremkommer, så snart PDC aktiveres.
Sensorernes registreringsområde vises i farve‐
rne grøn, gul og rød.
For lettere at vurdere pladsbehovet vises vej‐
banestriber.
Seite 183FørerassistentsystemerBetjening183
Online Edition for Part no. 0140 2 966 465 - X/15

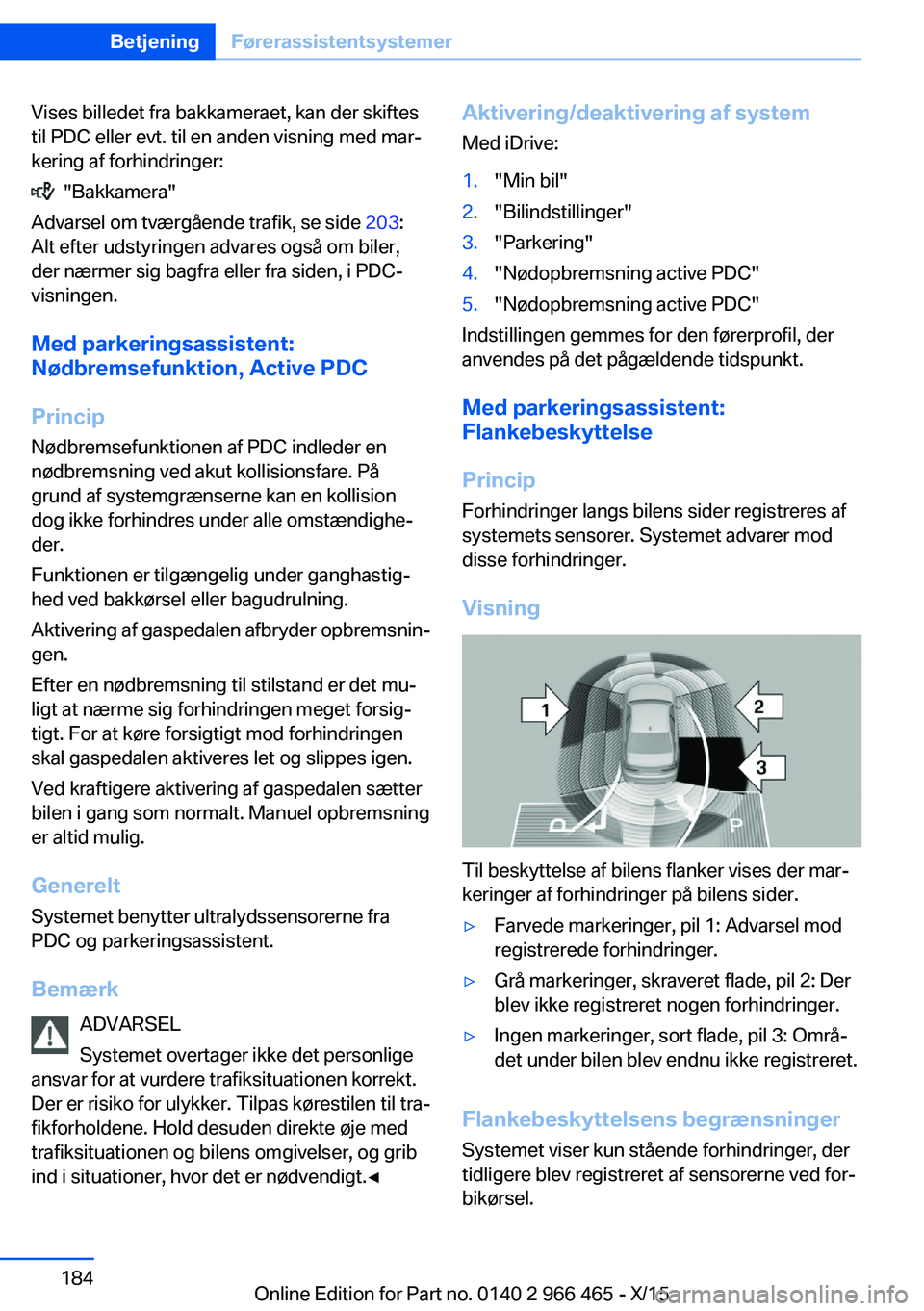

Page 184 of 330

Vises billedet fra bakkameraet, kan der skiftes
til PDC eller evt. til en anden visning med mar‐
kering af forhindringer:
"Bakkamera"
Advarsel om tværgående trafik, se side 203:
Alt efter udstyringen advares også om biler,
der nærmer sig bagfra eller fra siden, i PDC-
visningen.
Med parkeringsassistent:
Nødbremsefunktion, Active PDC
Princip Nødbremsefunktionen af PDC indleder en
nødbremsning ved akut kollisionsfare. På
grund af systemgrænserne kan en kollision
dog ikke forhindres under alle omstændighe‐
der.
Funktionen er tilgængelig under ganghastig‐
hed ved bakkørsel eller bagudrulning.
Aktivering af gaspedalen afbryder opbremsnin‐
gen.
Efter en nødbremsning til stilstand er det mu‐
ligt at nærme sig forhindringen meget forsig‐
tigt. For at køre forsigtigt mod forhindringen
skal gaspedalen aktiveres let og slippes igen.
Ved kraftigere aktivering af gaspedalen sætter
bilen i gang som normalt. Manuel opbremsning
er altid mulig.
Generelt Systemet benytter ultralydssensorerne fra
PDC og parkeringsassistent.
Bemærk ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐
fikforholdene. Hold desuden direkte øje med
trafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Aktivering/deaktivering af system
Med iDrive:1."Min bil"2."Bilindstillinger"3."Parkering"4."Nødopbremsning active PDC"5."Nødopbremsning active PDC"
Indstillingen gemmes for den førerprofil, der
anvendes på det pågældende tidspunkt.
Med parkeringsassistent:
Flankebeskyttelse
Princip
Forhindringer langs bilens sider registreres af
systemets sensorer. Systemet advarer mod
disse forhindringer.
Visning
Til beskyttelse af bilens flanker vises der mar‐
keringer af forhindringer på bilens sider.
▷Farvede markeringer, pil 1: Advarsel mod
registrerede forhindringer.▷Grå markeringer, skraveret flade, pil 2: Der
blev ikke registreret nogen forhindringer.▷Ingen markeringer, sort flade, pil 3: Områ‐
det under bilen blev endnu ikke registreret.
Flankebeskyttelsens begrænsninger
Systemet viser kun stående forhindringer, der
tidligere blev registreret af sensorerne ved for‐
bikørsel.
Seite 184BetjeningFørerassistentsystemer184
Online Edition for Part no. 0140 2 966 465 - X/15

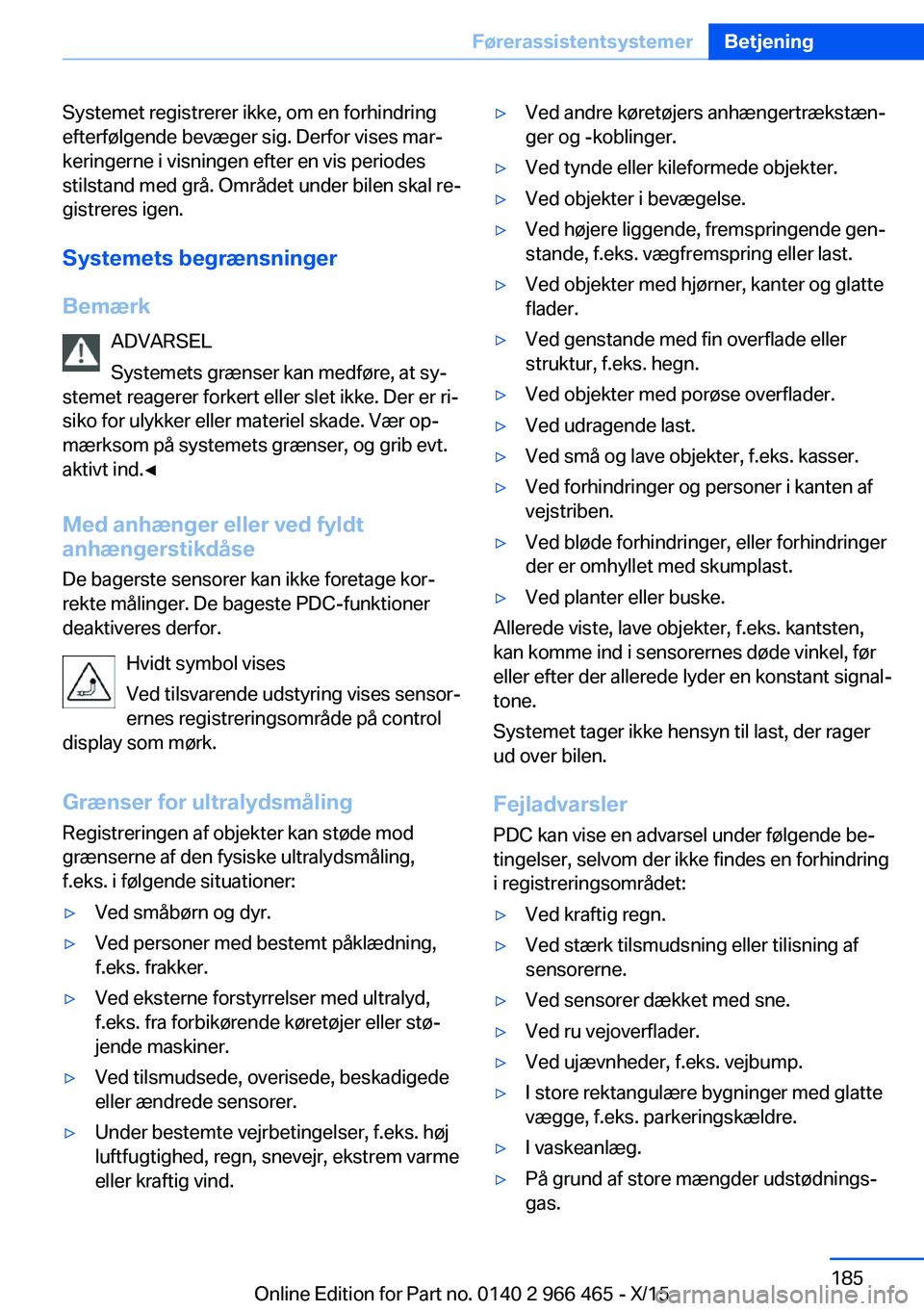

Page 185 of 330

Systemet registrerer ikke, om en forhindring
efterfølgende bevæger sig. Derfor vises mar‐
keringerne i visningen efter en vis periodes
stilstand med grå. Området under bilen skal re‐
gistreres igen.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Med anhænger eller ved fyldt
anhængerstikdåse
De bagerste sensorer kan ikke foretage kor‐
rekte målinger. De bageste PDC-funktioner
deaktiveres derfor.
Hvidt symbol vises
Ved tilsvarende udstyring vises sensor‐
ernes registreringsområde på control
display som mørk.
Grænser for ultralydsmåling Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner, kanter og glatte
flader.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.▷Ved udragende last.▷Ved små og lave objekter, f.eks. kasser.▷Ved forhindringer og personer i kanten af
vejstriben.▷Ved bløde forhindringer, eller forhindringer
der er omhyllet med skumplast.▷Ved planter eller buske.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
eller efter der allerede lyder en konstant signal‐
tone.
Systemet tager ikke hensyn til last, der rager
ud over bilen.
Fejladvarsler PDC kan vise en advarsel under følgende be‐
tingelser, selvom der ikke findes en forhindring
i registreringsområdet:
▷Ved kraftig regn.▷Ved stærk tilsmudsning eller tilisning af
sensorerne.▷Ved sensorer dækket med sne.▷Ved ru vejoverflader.▷Ved ujævnheder, f.eks. vejbump.▷I store rektangulære bygninger med glatte
vægge, f.eks. parkeringskældre.▷I vaskeanlæg.▷På grund af store mængder udstødnings‐
gas.Seite 185FørerassistentsystemerBetjening185
Online Edition for Part no. 0140 2 966 465 - X/15

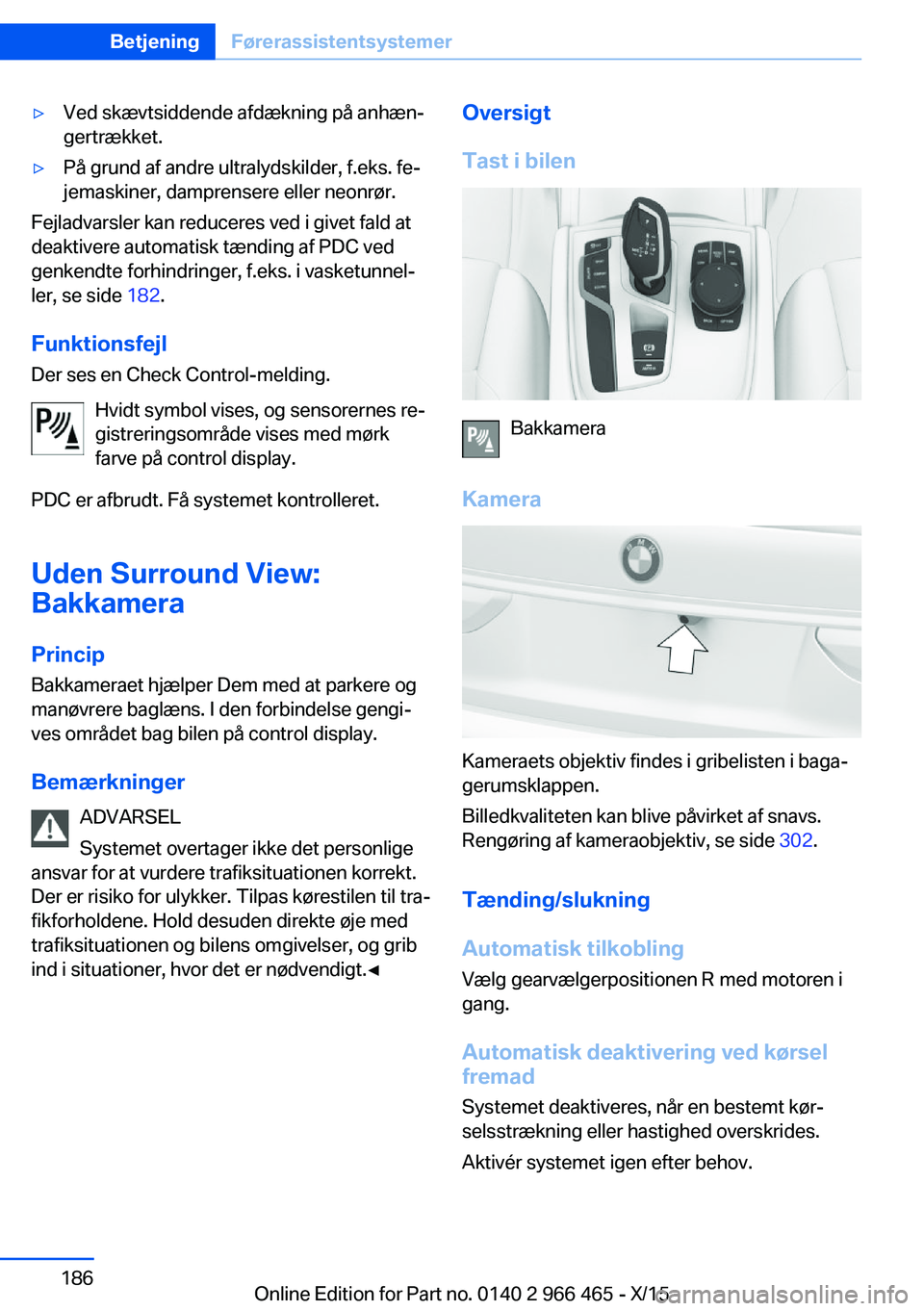

Page 186 of 330

▷Ved skævtsiddende afdækning på anhæn‐
gertrækket.▷På grund af andre ultralydskilder, f.eks. fe‐
jemaskiner, damprensere eller neonrør.
Fejladvarsler kan reduceres ved i givet fald at
deaktivere automatisk tænding af PDC ved
genkendte forhindringer, f.eks. i vasketunnel‐
ler, se side 182.
Funktionsfejl
Der ses en Check Control-melding.
Hvidt symbol vises, og sensorernes re‐
gistreringsområde vises med mørk
farve på control display.
PDC er afbrudt. Få systemet kontrolleret.
Uden Surround View:
Bakkamera
Princip Bakkameraet hjælper Dem med at parkere og
manøvrere baglæns. I den forbindelse gengi‐
ves området bag bilen på control display.
Bemærkninger ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
Der er risiko for ulykker. Tilpas kørestilen til tra‐
fikforholdene. Hold desuden direkte øje med
trafiksituationen og bilens omgivelser, og grib
ind i situationer, hvor det er nødvendigt.◀
Oversigt
Tast i bilen
Bakkamera
Kamera
Kameraets objektiv findes i gribelisten i baga‐
gerumsklappen.
Billedkvaliteten kan blive påvirket af snavs.
Rengøring af kameraobjektiv, se side 302.
Tænding/slukning
Automatisk tilkobling
Vælg gearvælgerpositionen R med motoren i
gang.
Automatisk deaktivering ved kørsel
fremad
Systemet deaktiveres, når en bestemt kør‐
selsstrækning eller hastighed overskrides.
Aktivér systemet igen efter behov.
Seite 186BetjeningFørerassistentsystemer186
Online Edition for Part no. 0140 2 966 465 - X/15

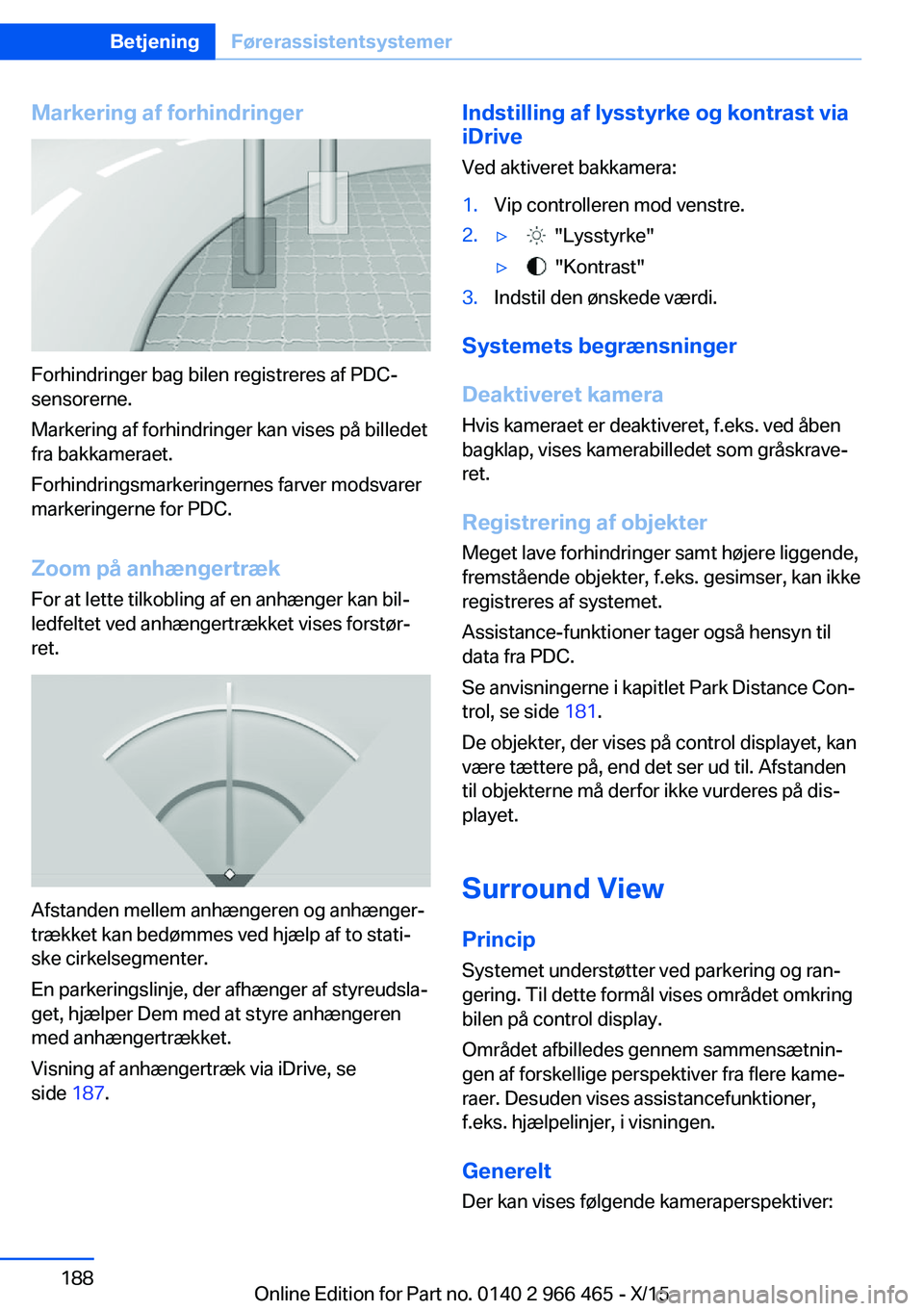

Page 188 of 330

Markering af forhindringer
Forhindringer bag bilen registreres af PDC-
sensorerne.
Markering af forhindringer kan vises på billedet
fra bakkameraet.
Forhindringsmarkeringernes farver modsvarer
markeringerne for PDC.
Zoom på anhængertrækFor at lette tilkobling af en anhænger kan bil‐
ledfeltet ved anhængertrækket vises forstør‐
ret.
Afstanden mellem anhængeren og anhænger‐
trækket kan bedømmes ved hjælp af to stati‐
ske cirkelsegmenter.
En parkeringslinje, der afhænger af styreudsla‐
get, hjælper Dem med at styre anhængeren
med anhængertrækket.
Visning af anhængertræk via iDrive, se
side 187.
Indstilling af lysstyrke og kontrast via
iDrive
Ved aktiveret bakkamera:1.Vip controlleren mod venstre.2.▷ "Lysstyrke"▷ "Kontrast"3.Indstil den ønskede værdi.
Systemets begrænsninger
Deaktiveret kamera Hvis kameraet er deaktiveret, f.eks. ved åben
bagklap, vises kamerabilledet som gråskrave‐
ret.
Registrering af objekter Meget lave forhindringer samt højere liggende,
fremstående objekter, f.eks. gesimser, kan ikke
registreres af systemet.
Assistance-funktioner tager også hensyn til
data fra PDC.
Se anvisningerne i kapitlet Park Distance Con‐
trol, se side 181.
De objekter, der vises på control displayet, kan
være tættere på, end det ser ud til. Afstanden
til objekterne må derfor ikke vurderes på dis‐
playet.
Surround View
Princip Systemet understøtter ved parkering og ran‐
gering. Til dette formål vises området omkring
bilen på control display.
Området afbilledes gennem sammensætnin‐
gen af forskellige perspektiver fra flere kame‐
raer. Desuden vises assistancefunktioner,
f.eks. hjælpelinjer, i visningen.
Generelt Der kan vises følgende kameraperspektiver:
Seite 188BetjeningFørerassistentsystemer188
Online Edition for Part no. 0140 2 966 465 - X/15
Page 192 of 330

Markering af forhindringer
Forhindringer bag bilen registreres af PDC-
sensorerne.
Markering af forhindringer kan vises på kame‐
rabilledet.
Forhindringsmarkeringernes farver modsvarer
markeringerne for PDC.
Vaskeanlægsvisning
Vaskeanlægsvisningen hjælper ved indkørsel i
vaskeanlæg gennem visning af bilens vejbane‐
striber.
Zoom på anhængertræk
For at lette tilkobling af en anhænger kan bil‐
ledfeltet ved anhængertrækket vises forstør‐
ret.
Afstanden mellem anhængeren og anhænger‐
trækket kan bedømmes ved hjælp af to stati‐
ske cirkelsegmenter.
En parkeringslinje, der afhænger af styreudsla‐
get, hjælper Dem med at styre anhængeren
med anhængertrækket.
Visning af anhængertræk via iDrive, se
side 191.
Flankebeskyttelse
Princip
Til beskyttelse af bilens flanker vises der mar‐ keringer af forhindringer på bilens sider.
▷Ingen markeringer: Der blev ikke registreret
nogen forhindringer.▷Farvede markeringer: Advarsel mod regi‐
strerede forhindringer.
Flankebeskyttelsens begrænsninger
Systemet viser kun stående forhindringer, der
tidligere blev registreret af sensorerne ved for‐
bikørsel.
Systemet registrerer ikke, om en forhindring
efterfølgende bevæger sig. Derfor vises mar‐
keringerne efter en vis periodes stilstand ikke
mere i visningen. Området under bilen skal re‐
gistreres igen.
Seite 192BetjeningFørerassistentsystemer192
Online Edition for Part no. 0140 2 966 465 - X/15
Page 195 of 330

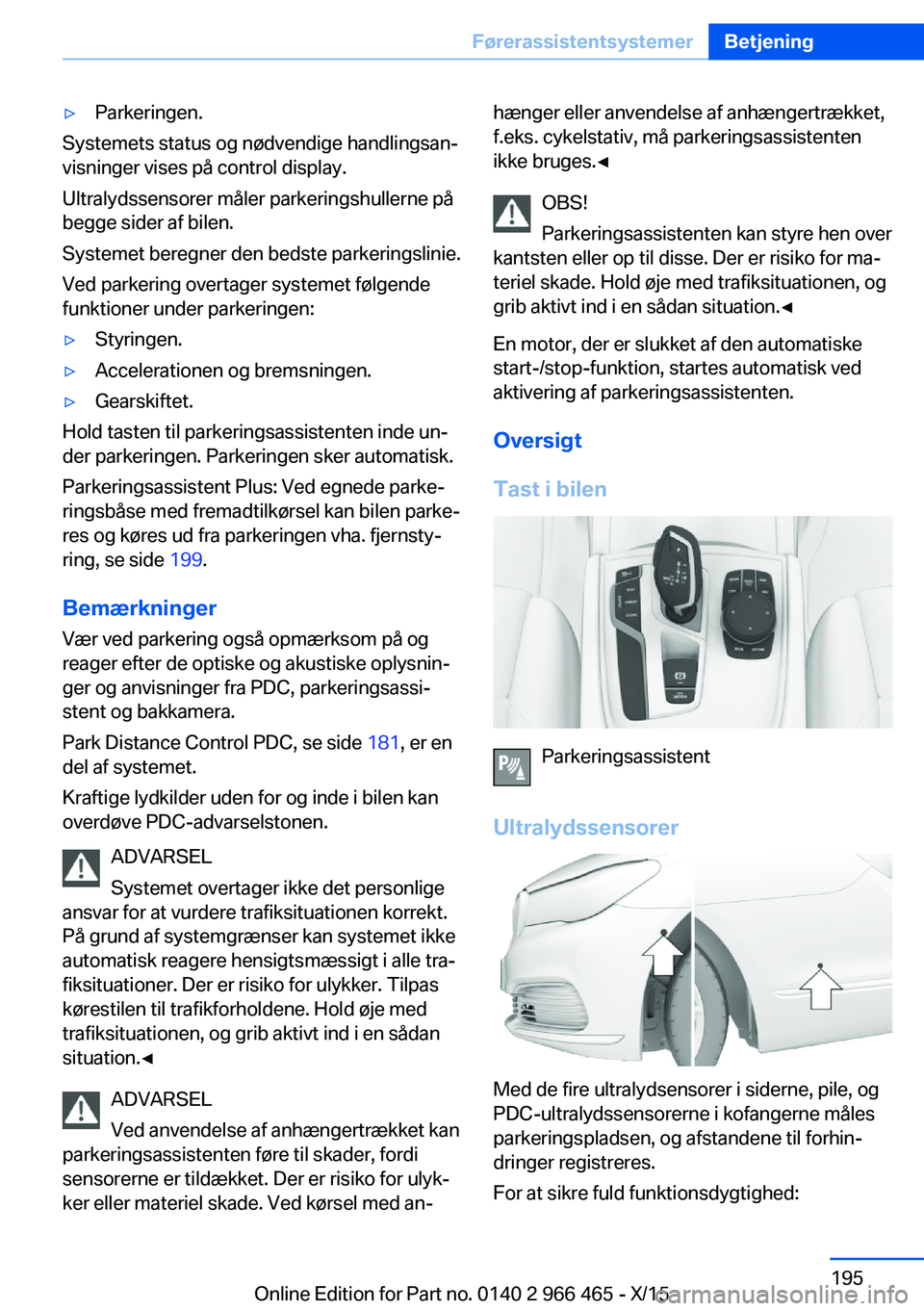

▷Parkeringen.
Systemets status og nødvendige handlingsan‐
visninger vises på control display.
Ultralydssensorer måler parkeringshullerne på
begge sider af bilen.
Systemet beregner den bedste parkeringslinie.
Ved parkering overtager systemet følgende
funktioner under parkeringen:
▷Styringen.▷Accelerationen og bremsningen.▷Gearskiftet.
Hold tasten til parkeringsassistenten inde un‐
der parkeringen. Parkeringen sker automatisk.
Parkeringsassistent Plus: Ved egnede parke‐
ringsbåse med fremadtilkørsel kan bilen parke‐
res og køres ud fra parkeringen vha. fjernsty‐
ring, se side 199.
Bemærkninger
Vær ved parkering også opmærksom på og
reager efter de optiske og akustiske oplysnin‐
ger og anvisninger fra PDC, parkeringsassi‐
stent og bakkamera.
Park Distance Control PDC, se side 181, er en
del af systemet.
Kraftige lydkilder uden for og inde i bilen kan
overdøve PDC-advarselstonen.
ADVARSEL
Systemet overtager ikke det personlige
ansvar for at vurdere trafiksituationen korrekt.
På grund af systemgrænser kan systemet ikke
automatisk reagere hensigtsmæssigt i alle tra‐
fiksituationer. Der er risiko for ulykker. Tilpas
kørestilen til trafikforholdene. Hold øje med
trafiksituationen, og grib aktivt ind i en sådan
situation.◀
ADVARSEL
Ved anvendelse af anhængertrækket kan
parkeringsassistenten føre til skader, fordi
sensorerne er tildækket. Der er risiko for ulyk‐
ker eller materiel skade. Ved kørsel med an‐
hænger eller anvendelse af anhængertrækket,
f.eks. cykelstativ, må parkeringsassistenten
ikke bruges.◀
OBS!
Parkeringsassistenten kan styre hen over
kantsten eller op til disse. Der er risiko for ma‐
teriel skade. Hold øje med trafiksituationen, og
grib aktivt ind i en sådan situation.◀
En motor, der er slukket af den automatiske
start-/stop-funktion, startes automatisk ved
aktivering af parkeringsassistenten.
Oversigt
Tast i bilen
Parkeringsassistent
Ultralydssensorer
Med de fire ultralydsensorer i siderne, pile, og
PDC-ultralydssensorerne i kofangerne måles
parkeringspladsen, og afstandene til forhin‐
dringer registreres.
For at sikre fuld funktionsdygtighed:
Seite 195FørerassistentsystemerBetjening195
Online Edition for Part no. 0140 2 966 465 - X/15
Page 196 of 330

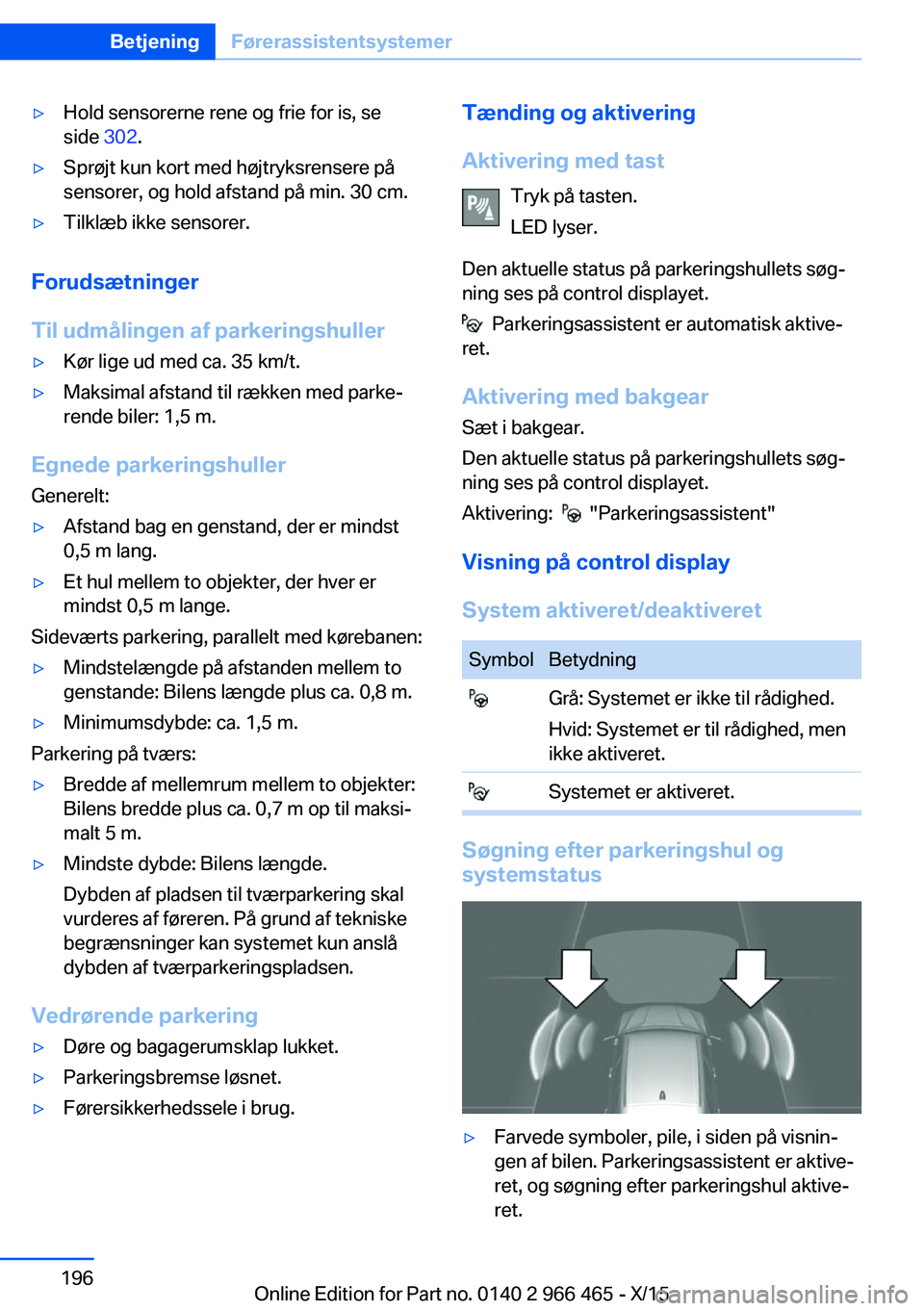

▷Hold sensorerne rene og frie for is, se
side 302.▷Sprøjt kun kort med højtryksrensere på
sensorer, og hold afstand på min. 30 cm.▷Tilklæb ikke sensorer.
Forudsætninger
Til udmålingen af parkeringshuller
▷Kør lige ud med ca. 35 km/t.▷Maksimal afstand til rækken med parke‐
rende biler: 1,5 m.
Egnede parkeringshuller
Generelt:
▷Afstand bag en genstand, der er mindst
0,5 m lang.▷Et hul mellem to objekter, der hver er
mindst 0,5 m lange.
Sideværts parkering, parallelt med kørebanen:
▷Mindstelængde på afstanden mellem to
genstande: Bilens længde plus ca. 0,8 m.▷Minimumsdybde: ca. 1,5 m.
Parkering på tværs:
▷Bredde af mellemrum mellem to objekter:
Bilens bredde plus ca. 0,7 m op til maksi‐
malt 5 m.▷Mindste dybde: Bilens længde.
Dybden af pladsen til tværparkering skal
vurderes af føreren. På grund af tekniske
begrænsninger kan systemet kun anslå
dybden af tværparkeringspladsen.
Vedrørende parkering
▷Døre og bagagerumsklap lukket.▷Parkeringsbremse løsnet.▷Førersikkerhedssele i brug.Tænding og aktivering
Aktivering med tast Tryk på tasten.
LED lyser.
Den aktuelle status på parkeringshullets søg‐
ning ses på control displayet.
Parkeringsassistent er automatisk aktive‐
ret.
Aktivering med bakgear Sæt i bakgear.
Den aktuelle status på parkeringshullets søg‐
ning ses på control displayet.
Aktivering:
"Parkeringsassistent"
Visning på control display
System aktiveret/deaktiveret
SymbolBetydning Grå: Systemet er ikke til rådighed.
Hvid: Systemet er til rådighed, men
ikke aktiveret. Systemet er aktiveret.
Søgning efter parkeringshul og
systemstatus
▷Farvede symboler, pile, i siden på visnin‐
gen af bilen. Parkeringsassistent er aktive‐
ret, og søgning efter parkeringshul aktive‐
ret.Seite 196BetjeningFørerassistentsystemer196
Online Edition for Part no. 0140 2 966 465 - X/15
Page 198 of 330

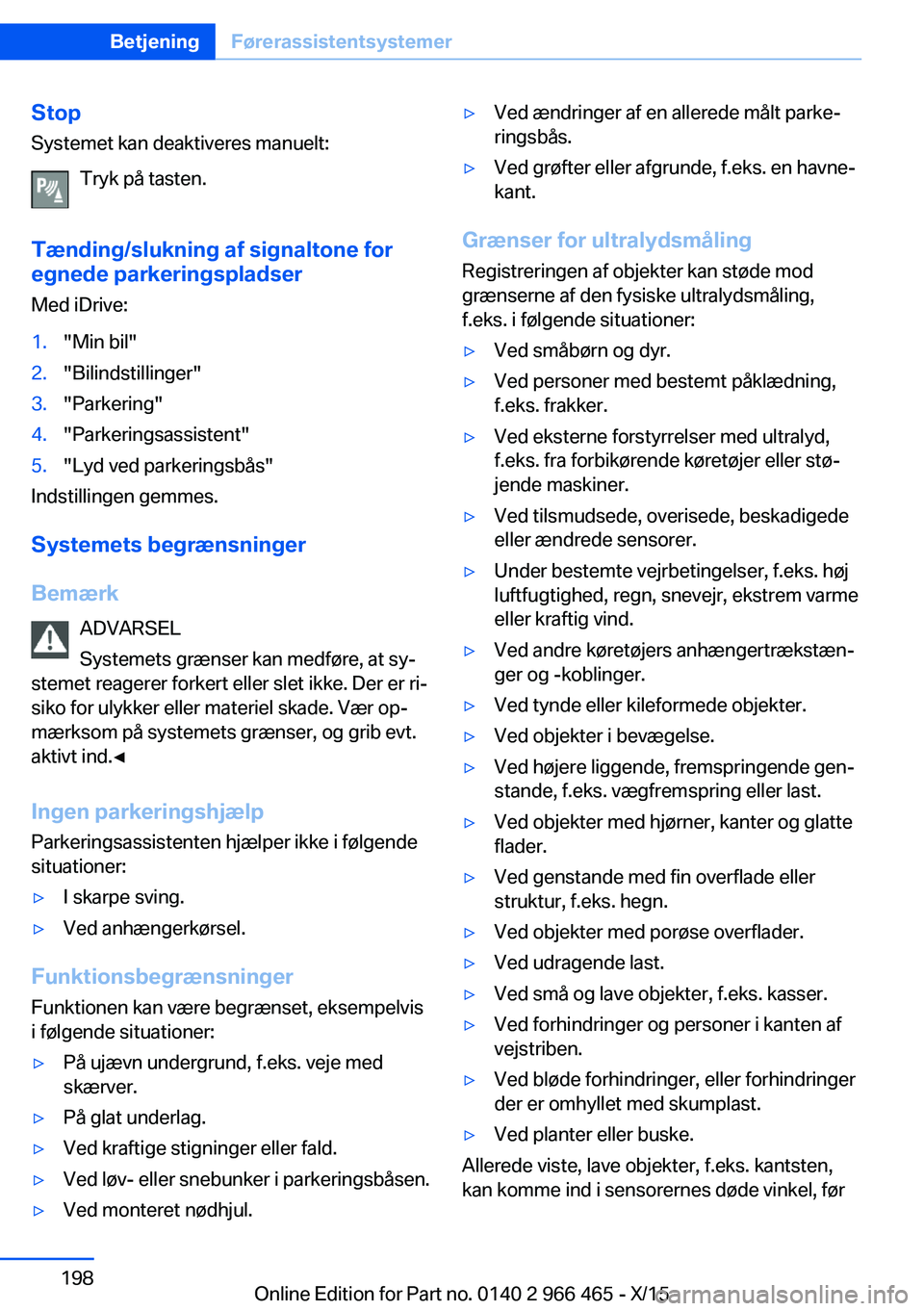

Stop
Systemet kan deaktiveres manuelt:
Tryk på tasten.
Tænding/slukning af signaltone for
egnede parkeringspladser
Med iDrive:1."Min bil"2."Bilindstillinger"3."Parkering"4."Parkeringsassistent"5."Lyd ved parkeringsbås"
Indstillingen gemmes.
Systemets begrænsninger
Bemærk ADVARSEL
Systemets grænser kan medføre, at sy‐
stemet reagerer forkert eller slet ikke. Der er ri‐
siko for ulykker eller materiel skade. Vær op‐
mærksom på systemets grænser, og grib evt.
aktivt ind.◀
Ingen parkeringshjælp
Parkeringsassistenten hjælper ikke i følgende
situationer:
▷I skarpe sving.▷Ved anhængerkørsel.
Funktionsbegrænsninger
Funktionen kan være begrænset, eksempelvis
i følgende situationer:
▷På ujævn undergrund, f.eks. veje med
skærver.▷På glat underlag.▷Ved kraftige stigninger eller fald.▷Ved løv- eller snebunker i parkeringsbåsen.▷Ved monteret nødhjul.▷Ved ændringer af en allerede målt parke‐
ringsbås.▷Ved grøfter eller afgrunde, f.eks. en havne‐
kant.
Grænser for ultralydsmåling
Registreringen af objekter kan støde mod
grænserne af den fysiske ultralydsmåling,
f.eks. i følgende situationer:
▷Ved småbørn og dyr.▷Ved personer med bestemt påklædning,
f.eks. frakker.▷Ved eksterne forstyrrelser med ultralyd,
f.eks. fra forbikørende køretøjer eller stø‐
jende maskiner.▷Ved tilsmudsede, overisede, beskadigede
eller ændrede sensorer.▷Under bestemte vejrbetingelser, f.eks. høj
luftfugtighed, regn, snevejr, ekstrem varme
eller kraftig vind.▷Ved andre køretøjers anhængertrækstæn‐
ger og -koblinger.▷Ved tynde eller kileformede objekter.▷Ved objekter i bevægelse.▷Ved højere liggende, fremspringende gen‐
stande, f.eks. vægfremspring eller last.▷Ved objekter med hjørner, kanter og glatte
flader.▷Ved genstande med fin overflade eller
struktur, f.eks. hegn.▷Ved objekter med porøse overflader.▷Ved udragende last.▷Ved små og lave objekter, f.eks. kasser.▷Ved forhindringer og personer i kanten af
vejstriben.▷Ved bløde forhindringer, eller forhindringer
der er omhyllet med skumplast.▷Ved planter eller buske.
Allerede viste, lave objekter, f.eks. kantsten,
kan komme ind i sensorernes døde vinkel, før
Seite 198BetjeningFørerassistentsystemer198
Online Edition for Part no. 0140 2 966 465 - X/15
