BMW M3 1998 E36 Electrical Troubleshooting Manual
Manufacturer: BMW, Model Year: 1998, Model line: M3, Model: BMW M3 1998 E36Pages: 386, PDF Size: 4.34 MB

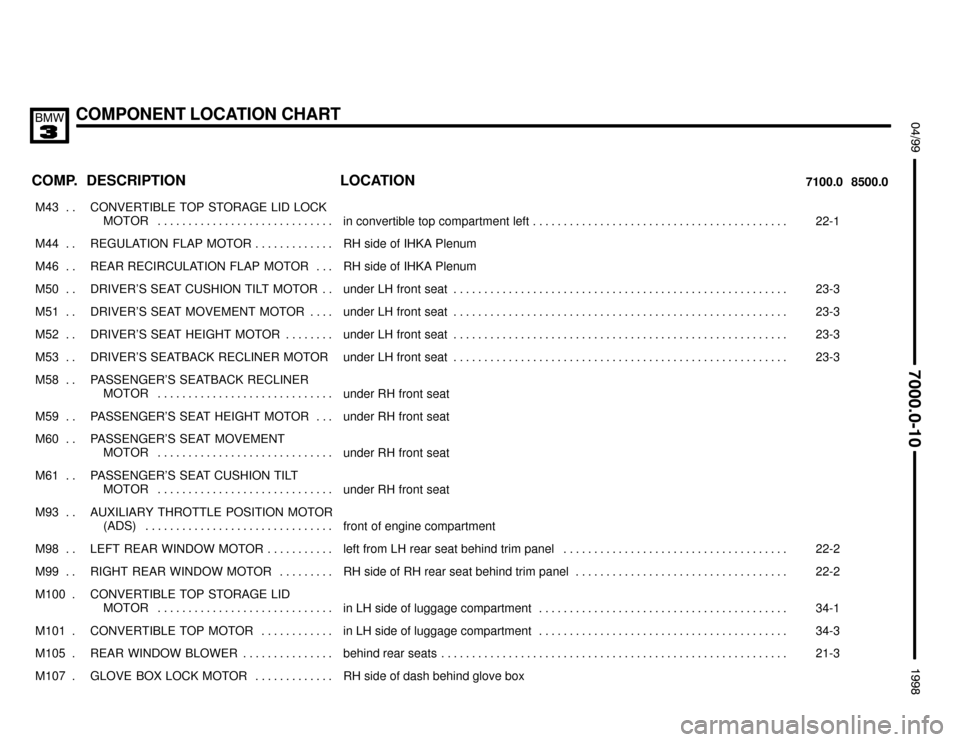

Page 301 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
M43 . .
CONVERTIBLE TOP STORAGE LID LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in convertible top compartment left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
M44 . . REGULATION FLAP MOTOR . . . . . . . . . . . . . RH side of IHKA Plenum
M46 . .
REAR RECIRCULATION FLAP MOTOR . . .
RH side of IHKA Plenum
M50 . .
DRIVER’S SEAT CUSHION TILT MOTOR . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-3
M51 . . DRIVER’S SEAT MOVEMENT MOTOR . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-3
M52 . . DRIVER’S SEAT HEIGHT MOTOR . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-3
M53 . . DRIVER’S SEATBACK RECLINER MOTOR under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-3
M58 . .
PASSENGER’S SEATBACK RECLINER
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat
M59 . .
PASSENGER’S SEAT HEIGHT MOTOR . . .
under RH front seat
M60 . .
PASSENGER’S SEAT MOVEMENT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat
M61 . . PASSENGER’S SEAT CUSHION TILT
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
M93 . .
AUXILIARY THROTTLE POSITION MOTOR
(ADS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine compartment
M98 . .
LEFT REAR WINDOW MOTOR . . . . . . . . . . .
left from LH rear seat behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-2
M99 . . RIGHT REAR WINDOW MOTOR . . . . . . . . . RH side of RH rear seat behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2
M100 .
CONVERTIBLE TOP STORAGE LID
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34-1
M101 . CONVERTIBLE TOP MOTOR . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-3
M105 . REAR WINDOW BLOWER . . . . . . . . . . . . . . . behind rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
M107 .
GLOVE BOX LOCK MOTOR . . . . . . . . . . . . .
RH side of dash behind glove box
Page 302 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
M132 .
WINDSCREEN COWL PANEL LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
M6510 STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
N2 . . .
FINAL STAGE UNIT . . . . . . . . . . . . . . . . . . . . .
behind LH side of dash
N3 . . .
DIMMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-1
N4 . . . ON–BOARD COMPUTER . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
N5 . . . ANALOG CLOCK . . . . . . . . . . . . . . . . . . . . . . . center console
N8 . . . ANTENNA AMPLIFIER AM/FM . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
N10 . .
MULTI–FUNCTION CLOCK . . . . . . . . . . . . . .
center console
N12w .
ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
N17 . . CRASH CONTROL MODULE . . . . . . . . . . . . . LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
N22 . . CD CHANGER . . . . . . . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment
N24 . . ROLLOVER SENSOR . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
P90 . . FRONT POWER DISTRIBUTION BOX . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
P95 . .
AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . .
footwell, driver’s side
P96 . .
AUXILIARY FUSE BOX IN LUGGAGE
COMPARTMENT . . . . . . . . . . . . . . . . . . . . .
in RH side of luggage compartment behind trim panel
P97 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . . LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
R11 . . . BLOWER RESISTORS . . . . . . . . . . . . . . . . . . behind center of dashboard left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
R6252 THROTTLE POSITION SENSOR . . . . . . . . . LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3
R6252 THROTTLE POSITION SENSOR . . . . . . . . . LH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
R8554
RESISTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front of engine compartment

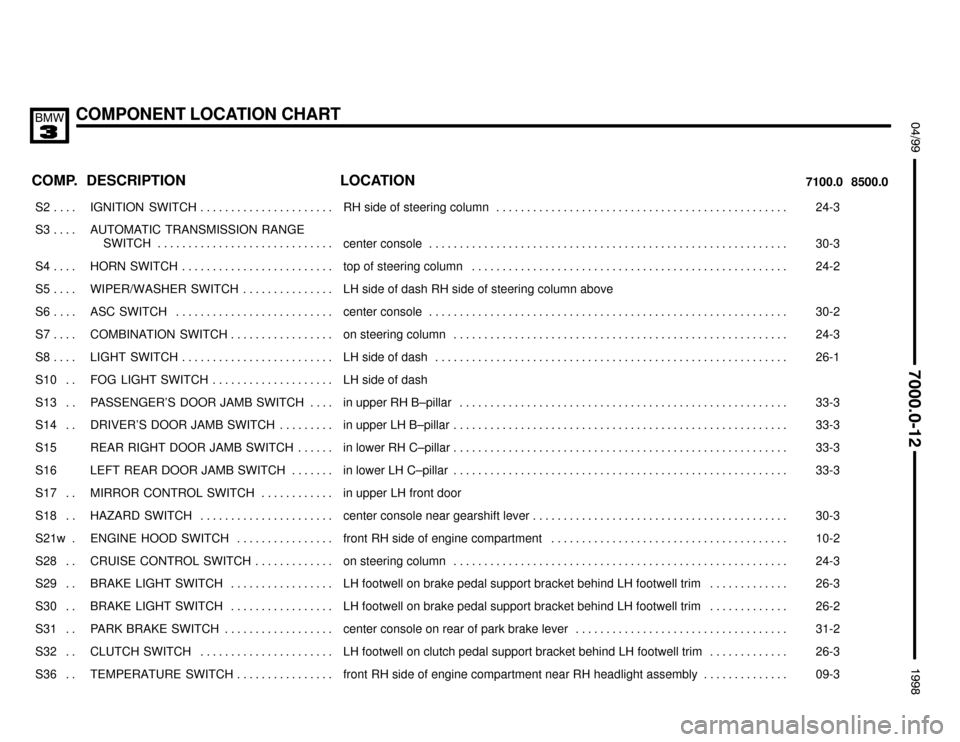

Page 303 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
S2 . . . . IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
S3 . . . .
AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
S4 . . . .
HORN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
top of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
S5 . . . .
WIPER/WASHER SWITCH . . . . . . . . . . . . . . .
LH side of dash RH side of steering column above
S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
S7 . . . . COMBINATION SWITCH . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
S8 . . . . LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
S10 . .
FOG LIGHT SWITCH . . . . . . . . . . . . . . . . . . . .
LH side of dash
S13 . . PASSENGER’S DOOR JAMB SWITCH . . . . in upper RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . . . . . in upper LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S15 REAR RIGHT DOOR JAMB SWITCH . . . . . . in lower RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S16 LEFT REAR DOOR JAMB SWITCH . . . . . . . in lower LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S17 . .
MIRROR CONTROL SWITCH . . . . . . . . . . . .
in upper LH front door
S18 . . HAZARD SWITCH . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3
S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
S28 . . CRUISE CONTROL SWITCH . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
S29 . .
BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . .
LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . .
26-3
S30 . . BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . . LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-2
S31 . . PARK BRAKE SWITCH . . . . . . . . . . . . . . . . . . center console on rear of park brake lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
S32 . . CLUTCH SWITCH . . . . . . . . . . . . . . . . . . . . . . LH footwell on clutch pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-3
S36 . . TEMPERATURE SWITCH . . . . . . . . . . . . . . . . front RH side of engine compartment near RH headlight assembly . . . . . . . . . . . . . . 09-3
Page 304 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
S36y DOUBLE TEMPERATURE SWITCH . . . . . . . RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3
S38 . .
TILT/SLIDE SUNROOF SWITCH (SHD) . . . .
roof
S40y . CENTRAL POWER WINDOW SWITCH . . . . center console
S41y .
LH REAR DOOR POWER WINDOW
SWITCH (DOOR) . . . . . . . . . . . . . . . . . . . . .
in lower LH rear door behind trim panel
S42y .
RH REAR DOOR POWER WINDOW
SWITCH (DOOR) . . . . . . . . . . . . . . . . . . . . .
in lower RH rear door behind trim panel
S53 . . DRIVER’S SEAT, SEAT HEATER SWITCH . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
S54 . .
PASSENGER’S SEAT, SEAT HEATER
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-1
S58 . . DRIVER’S SEAT BELT SWITCH . . . . . . . . . . in LH front seat belt buckle
S59 . . PASSENGER’S SEAT BELT SWITCH . . . . . in RH front seat belt buckle
S61y .
LUGGAGE COMPARTMENT LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34-2
S63 . . ENGINE COOLANT LEVEL SWITCH . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
S64 . .
WASHER FLUID LEVEL SWITCH . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-1
S75 . . BLOWER SWITCH . . . . . . . . . . . . . . . . . . . . . . center of dash
S77 . . DRIVER’S MAKE–UP MIRROR SWITCH . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
S78 . .
PASSENGER’S MAKE–UP MIRROR
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
S123 . ABS PEDAL TRAVEL SENSOR . . . . . . . . . . . near brake master cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3
S124 .
RIGHT REAR DOOR CONTACT . . . . . . . . . .
rear RH door pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-3
S125 . LEFT REAR DOOR CONTACT . . . . . . . . . . . LH rear door jamb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3

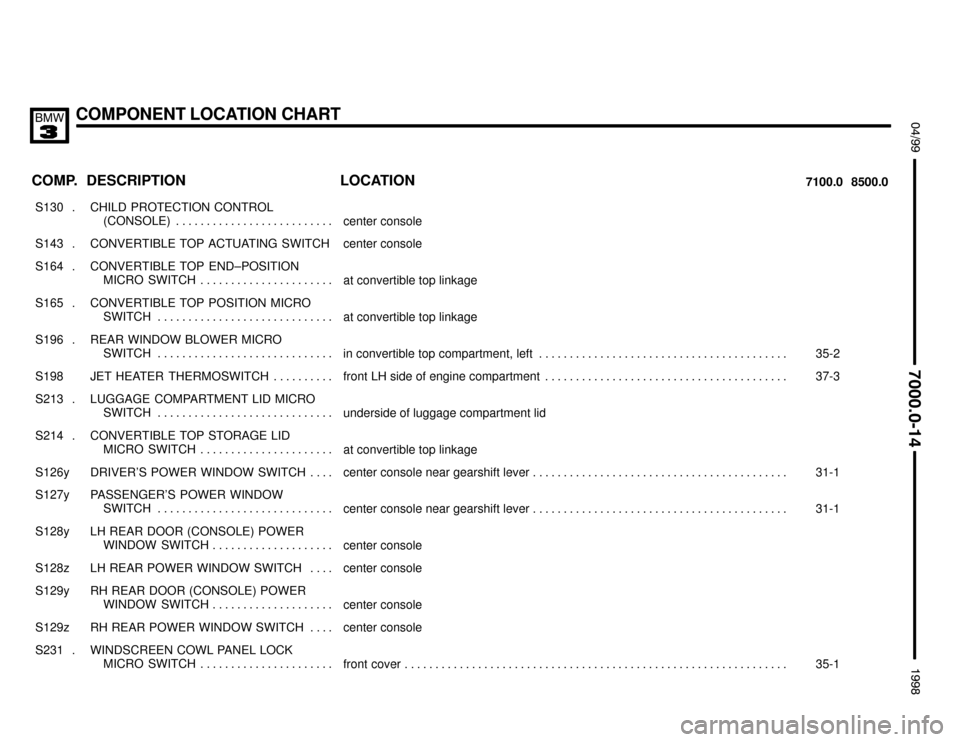

Page 305 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
S130 .
CHILD PROTECTION CONTROL
(CONSOLE) . . . . . . . . . . . . . . . . . . . . . . . . . .
center console
S143 . CONVERTIBLE TOP ACTUATING SWITCH center console
S164 .
CONVERTIBLE TOP END–POSITION
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage
S165 .
CONVERTIBLE TOP POSITION MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage
S196 .
REAR WINDOW BLOWER MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in convertible top compartment, left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-2
S198 JET HEATER THERMOSWITCH . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-3
S213 .
LUGGAGE COMPARTMENT LID MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid
S214 .
CONVERTIBLE TOP STORAGE LID
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage
S126y
DRIVER’S POWER WINDOW SWITCH . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-1
S127y
PASSENGER’S POWER WINDOW
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-1
S128y LH REAR DOOR (CONSOLE) POWER
WINDOW SWITCH . . . . . . . . . . . . . . . . . . . . center console
S128z
LH REAR POWER WINDOW SWITCH . . . .
center console
S129y
RH REAR DOOR (CONSOLE) POWER
WINDOW SWITCH . . . . . . . . . . . . . . . . . . . .
center console
S129z RH REAR POWER WINDOW SWITCH . . . . center console
S231 .
WINDSCREEN COWL PANEL LOCK
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1

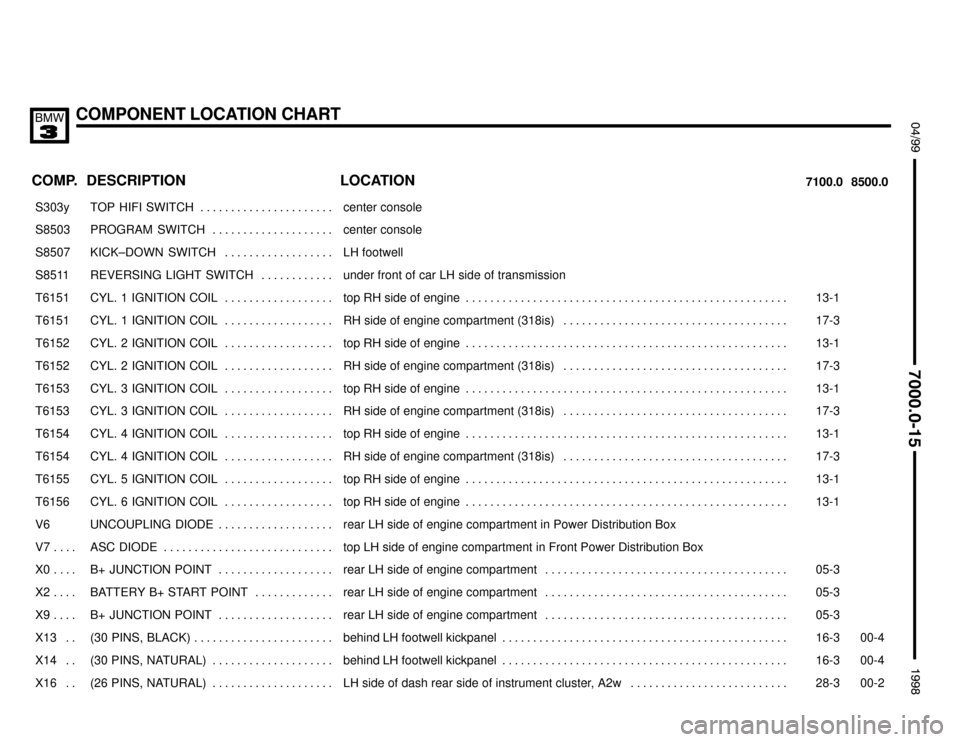

Page 306 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
S303y TOP HIFI SWITCH . . . . . . . . . . . . . . . . . . . . . . center console
S8503
PROGRAM SWITCH . . . . . . . . . . . . . . . . . . . .
center console
S8507 KICK–DOWN SWITCH . . . . . . . . . . . . . . . . . . LH footwell
S8511 REVERSING LIGHT SWITCH . . . . . . . . . . . . under front of car LH side of transmission
T6151 CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6151 CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6152
CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-1
T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6154 CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6154
CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . .
RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-3
T6155 CYL. 5 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6156 CYL. 6 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
V6 UNCOUPLING DIODE . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
V7 . . . .
ASC DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . .
top LH side of engine compartment in Front Power Distribution Box
X0 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X2 . . . . BATTERY B+ START POINT . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X9 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13 . . (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 00-4
X14 . .
(30 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-3
00-4
X16 . . (26 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-2
Page 307 of 386

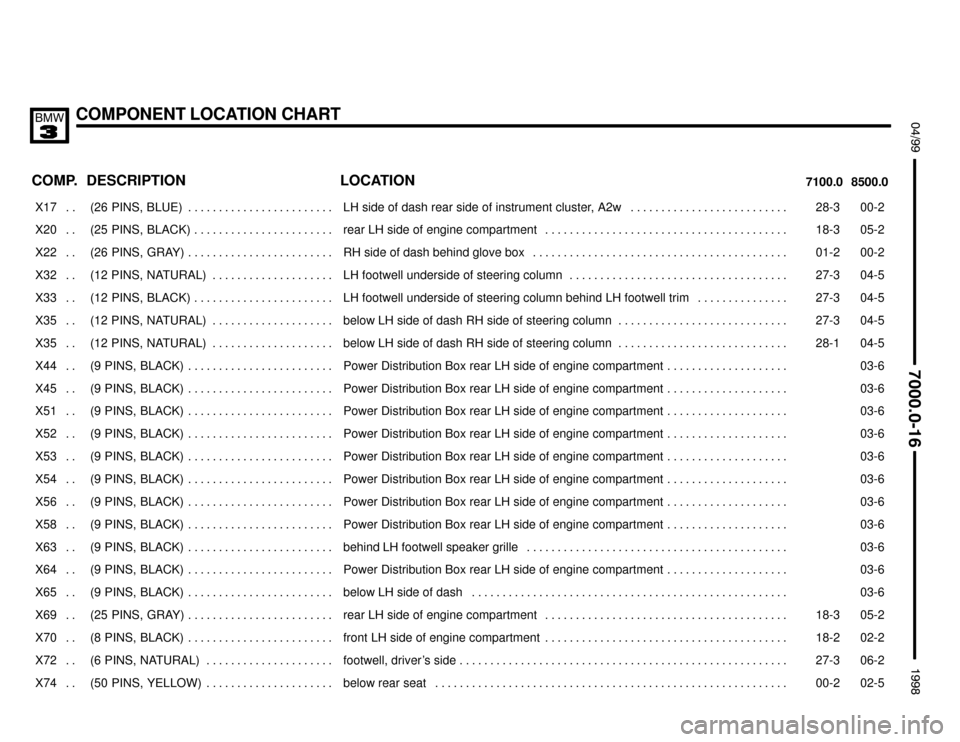

COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X17 . . (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-2
X20 . .
(25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-3
05-2
X22 . . (26 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2 00-2
X32 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 04-5
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . . 27-3 04-5
X35 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 04-5
X35 . .
(12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-1
04-5
X44 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X45 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X51 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X52 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X53 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-6
X54 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X56 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X58 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X63 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-6
X64 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X65 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X69 . . (25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 05-2
X70 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 02-2
X72 . .
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
06-2
X74 . . (50 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2 02-5
Page 308 of 386

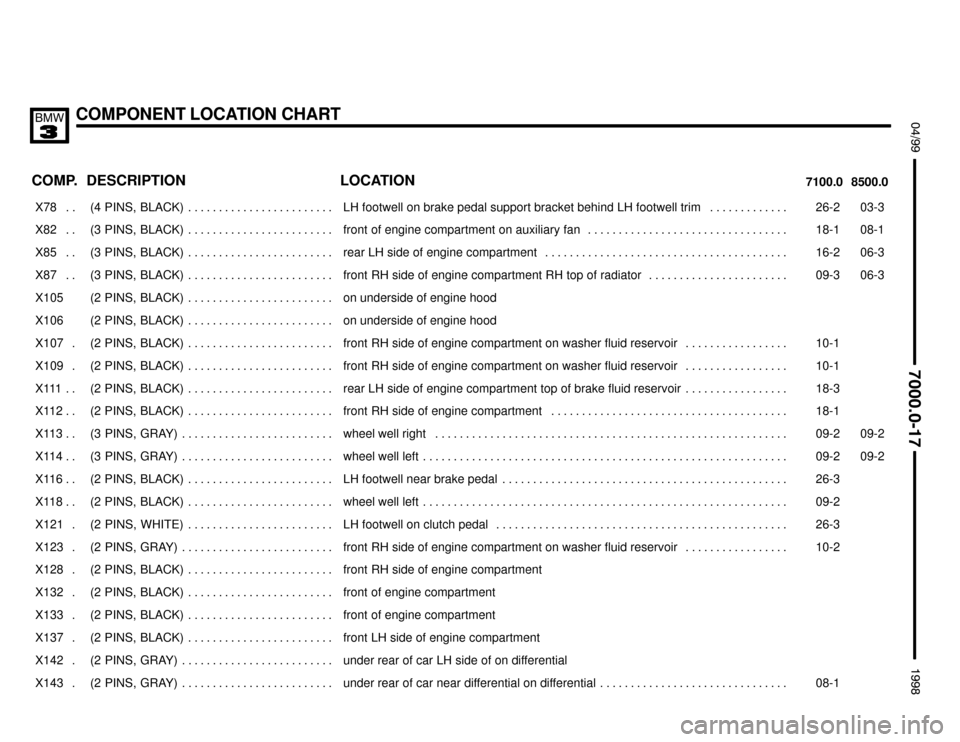

COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X78 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-2 03-3
X82 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front of engine compartment on auxiliary fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-1
08-1
X85 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2 06-3
X87 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . 09-3 06-3
X105 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X106 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X107 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-1
X109 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-1
X111 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment top of brake fluid reservoir . . . . . . . . . . . . . . . . . 18-3
X112 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
X113 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . wheel well right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2 09-2
X114 . .
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
wheel well left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-2
09-2
X116 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell near brake pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3
X118 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . wheel well left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X121 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell on clutch pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3
X123 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-2
X128 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X132 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X133 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X137 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment
X142 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
under rear of car LH side of on differential
X143 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
Page 309 of 386

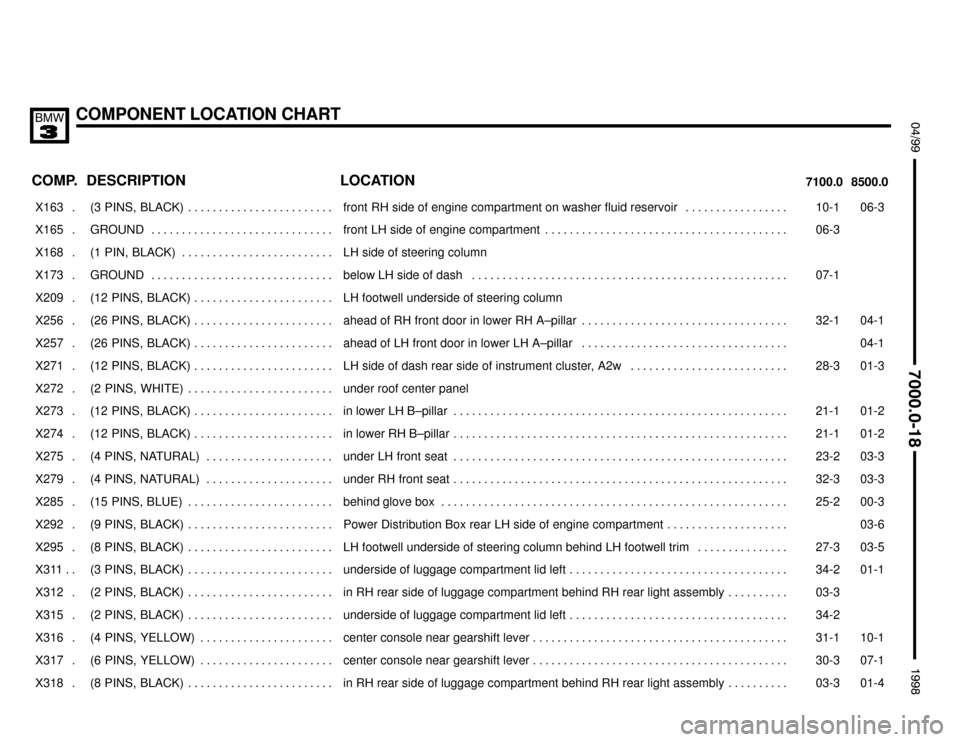

COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X163 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-1 06-3
X165 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-3
X168 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . LH side of steering column
X173 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X209 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column
X256 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . ahead of RH front door in lower RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 04-1
X257 .
(26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
ahead of LH front door in lower LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-1
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 01-3
X272 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . under roof center panel
X273 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 01-2
X274 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 01-2
X275 .
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-2
03-3
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-3 03-3
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 00-3
X292 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X295 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . .
27-3
03-5
X311 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2 01-1
X312 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 03-3
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
X316 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 10-1
X317 .
(6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
07-1
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 03-3 01-4
Page 310 of 386

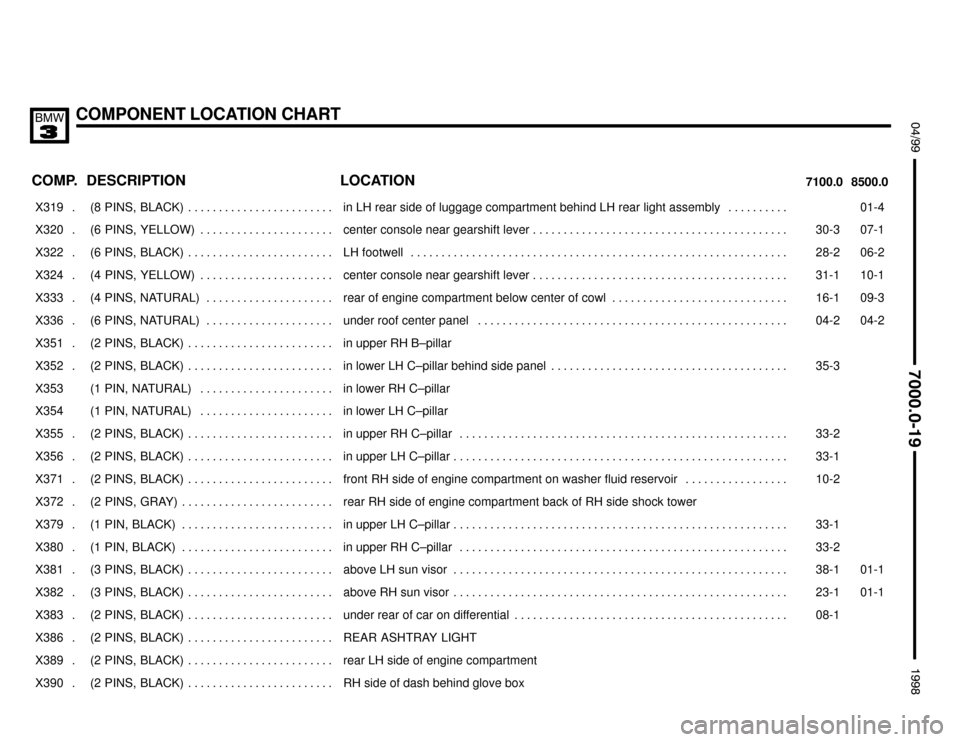

COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH rear side of luggage compartment behind LH rear light assembly . . . . . . . . . . 01-4
X320 .
(6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
07-1
X322 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2 06-2
X324 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 10-1
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-1 09-3
X336 . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2 04-2
X351 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in upper RH B–pillar
X352 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3
X353 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . in lower RH C–pillar
X354 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar
X355 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2
X356 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-1
X371 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-2
X372 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower
X379 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
X380 .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . .
in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-2
X381 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1 01-1
X382 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 01-1
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under rear of car on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
X386 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . REAR ASHTRAY LIGHT
X389 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment
X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box
