BMW M3 1998 E36 Electrical Troubleshooting Manual
Manufacturer: BMW, Model Year: 1998, Model line: M3, Model: BMW M3 1998 E36Pages: 386, PDF Size: 4.34 MB

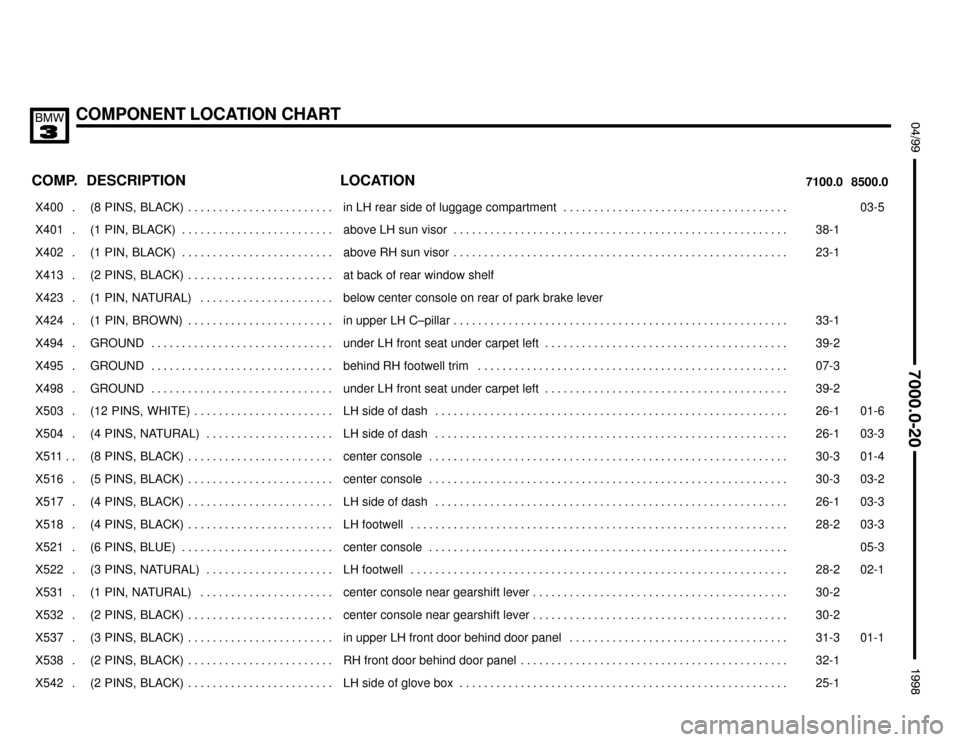

Page 311 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X400 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-5
X401 .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . .
above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
38-1
X402 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1
X413 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . at back of rear window shelf
X423 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever
X424 . (1 PIN, BROWN) . . . . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
X494 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
under LH front seat under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
39-2
X495 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X498 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2
X503 . (12 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 01-6
X504 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 03-3
X511 . .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
01-4
X516 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 03-2
X517 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 03-3
X518 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2 03-3
X521 .
(6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-3
X522 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2 02-1
X531 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X532 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X537 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3 01-1
X538 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1
X542 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1

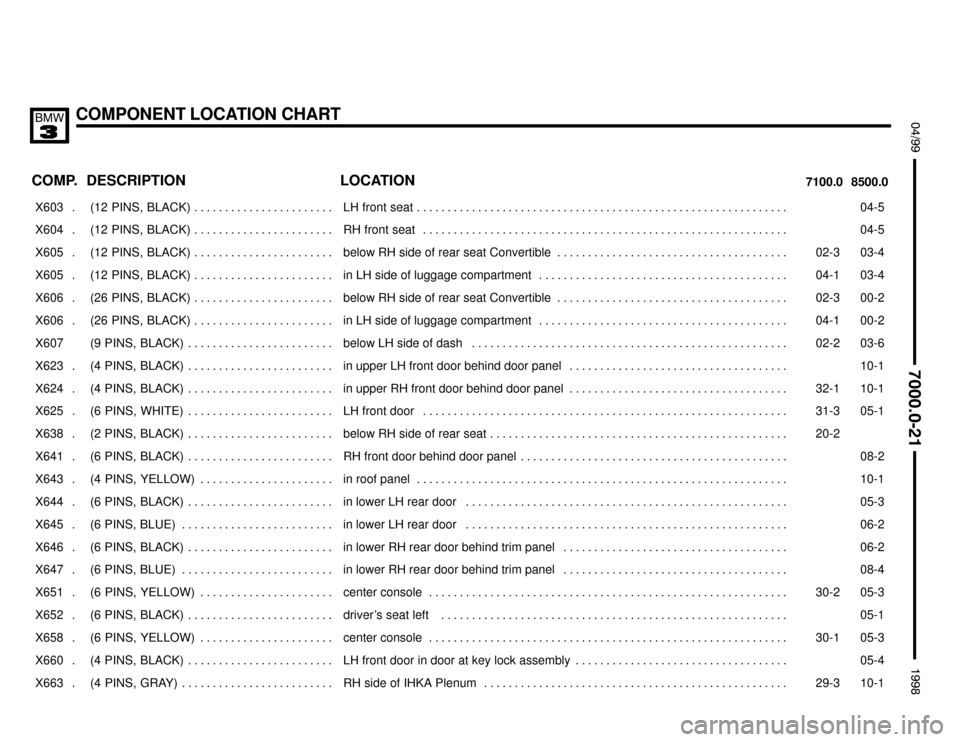

Page 312 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X603 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X604 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-5
X605 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat Convertible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3 03-4
X605 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1 03-4
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat Convertible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3 00-2
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1 00-2
X607
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
03-6
X623 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X624 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 10-1
X625 . (6 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3 05-1
X638 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2
X641 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-2
X643 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X644 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower LH rear door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X645 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . in lower LH rear door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-2
X646 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in lower RH rear door behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-2
X647 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . in lower RH rear door behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-4
X651 . (6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2 05-3
X652 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . driver’s seat left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X658 . (6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-1 05-3
X660 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-4
X663 . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . RH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3 10-1

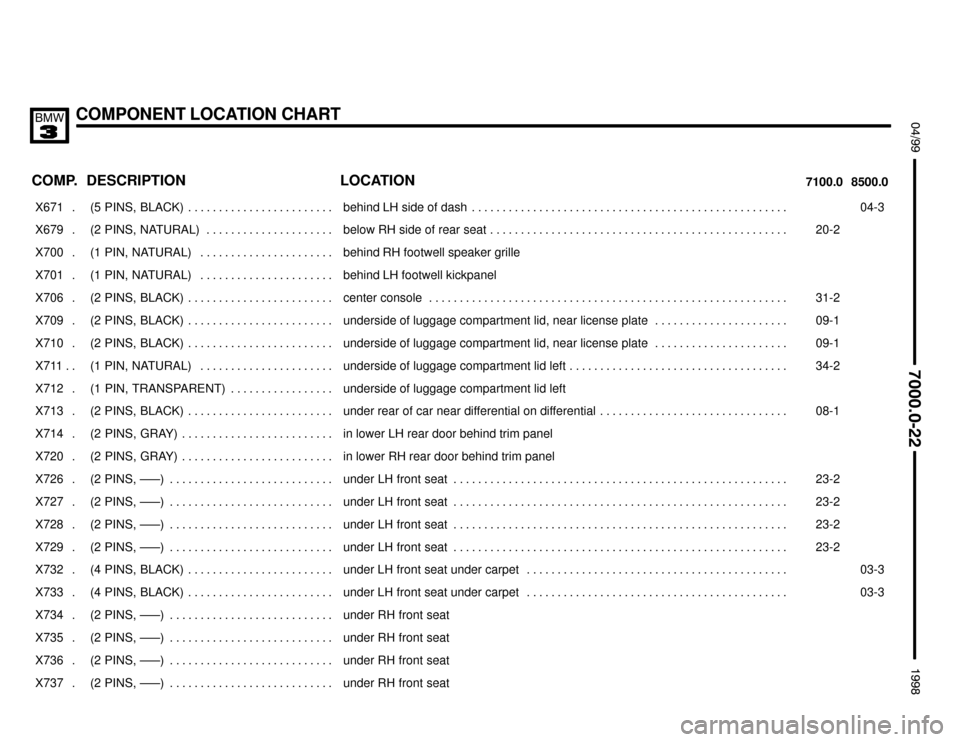

Page 313 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X671 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3
X679 .
(2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
below RH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-2
X700 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X701 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X706 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
X709 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . . . . . . . . . 09-1
X710 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid, near license plate . . . . . . . . . . . . . . . . . . . . . .
09-1
X711 . . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
X712 . (1 PIN, TRANSPARENT) . . . . . . . . . . . . . . . . . underside of luggage compartment lid left
X713 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
X714 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . in lower LH rear door behind trim panel
X720 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
in lower RH rear door behind trim panel
X726 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X727 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X728 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2
X729 .
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-2
X732 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X733 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X734 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
X735 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
X736 .
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat
X737 . (2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat

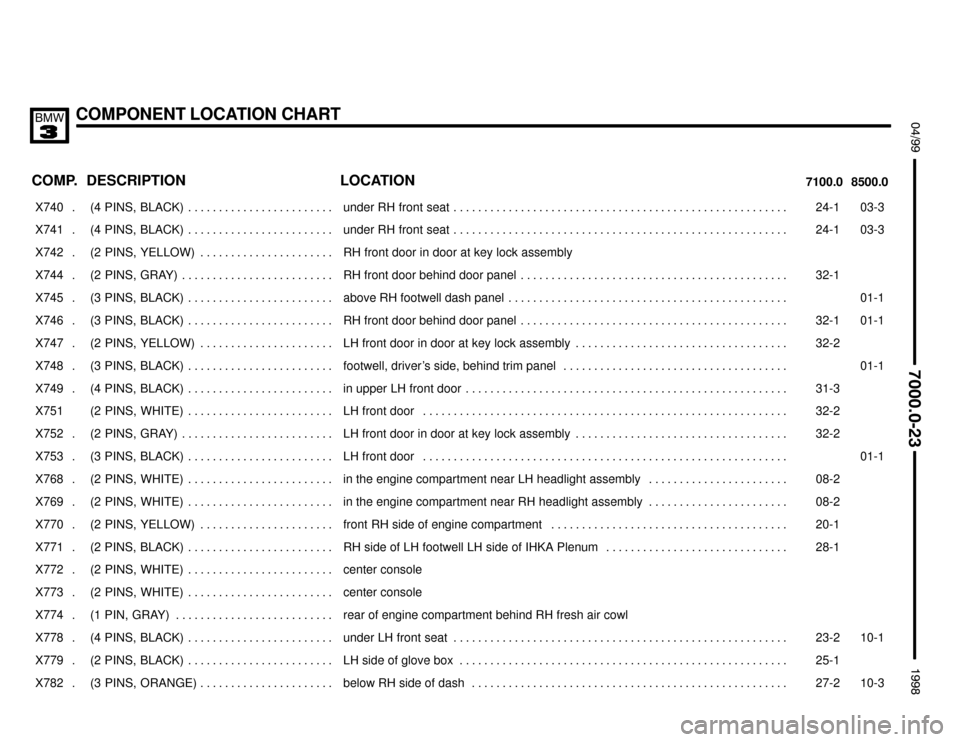

Page 314 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X740 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1 03-3
X741 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
03-3
X742 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . RH front door in door at key lock assembly
X744 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1
X745 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above RH footwell dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X746 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 01-1
X747 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .
LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-2
X748 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X749 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3
X751 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X752 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X753 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X768 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . 08-2
X769 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . in the engine compartment near RH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . 08-2
X770 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1
X771 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell LH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-1
X772 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center console
X773 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center console
X774 . (1 PIN, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X778 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 10-1
X779 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-1
X782 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . . below RH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2 10-3

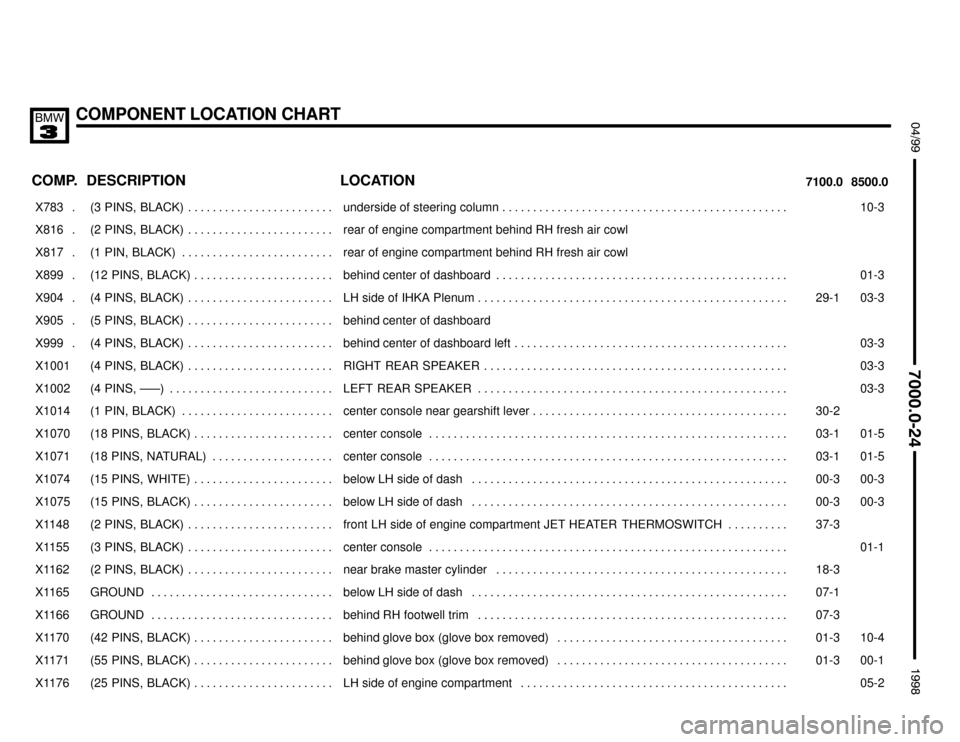

Page 315 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X783 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X816 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
rear of engine compartment behind RH fresh air cowl
X817 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X899 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3
X904 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 03-3
X905 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind center of dashboard
X999 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind center of dashboard left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-3
X1001 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RIGHT REAR SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1002 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . LEFT REAR SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1014 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X1070 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1 01-5
X1071
(18 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
01-5
X1074 (15 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 00-3
X1075 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 00-3
X1148 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment JET HEATER THERMOSWITCH . . . . . . . . . . 37-3
X1155
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X1162 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . near brake master cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3
X1165 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X1166 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X1170 (42 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 10-4
X1171
(55 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
00-1
X1176 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2

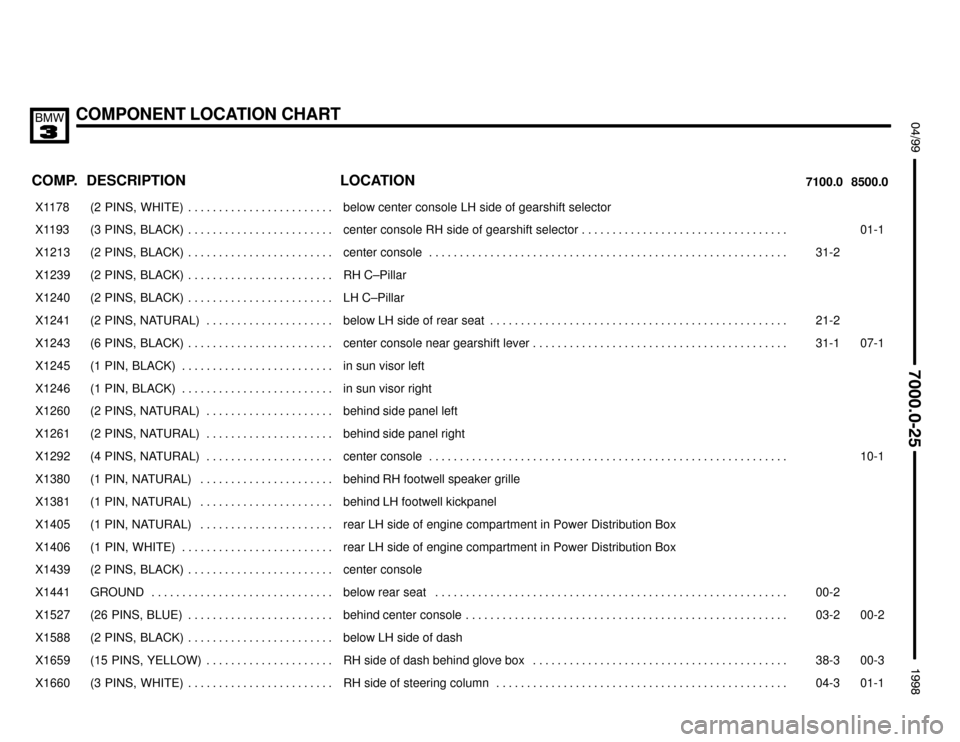

Page 316 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1178 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . below center console LH side of gearshift selector
X1193
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X1213 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
X1239 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH C–Pillar
X1240 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH C–Pillar
X1241 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
X1243
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-1
07-1
X1245 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in sun visor left
X1246 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in sun visor right
X1260 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . behind side panel left
X1261 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . behind side panel right
X1292
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-1
X1380 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X1381 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X1405 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1406
(1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box
X1439 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console
X1441 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2
X1527 (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2 00-2
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1659
(15 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . .
RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
38-3
00-3
X1660 (3 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3 01-1
Page 317 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION

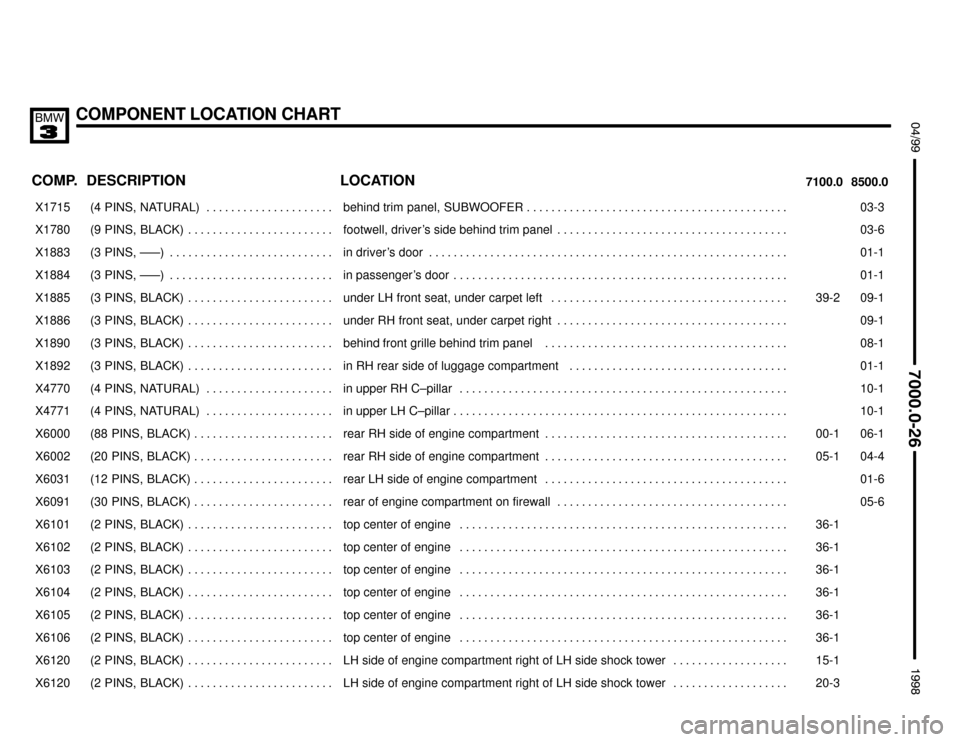

X1715 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . behind trim panel, SUBWOOFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1780
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
footwell, driver’s side behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-6
X1883 (3 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1884 (3 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1885 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat, under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2 09-1
X1886 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat, under carpet right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X1890
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind front grille behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-1
X1892 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X4770 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X4771 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X6000 (88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1 06-1
X6002
(20 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-1
04-4
X6031 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-6
X6091 (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment on firewall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-6
X6101 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6102
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-1
X6103 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6104 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6105 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6106 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6120
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . . . . .
15-1
X6120 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . . . . . 20-3
Page 318 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6130 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3 10-2
X6130
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2
X6131 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2
X6133 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X6150 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1 01-6
X6151 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6152
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-4
X6153 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6154 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6155 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6156 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6163
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
RH side of engine
X6203 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
X6204 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2
X6205
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-3
X6207 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 07-2
X6209 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine HALL EFFECT CAMSHAFT SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . 07-5
X6217 (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 07-2
X6231 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1
X6231
(2 PINS, BROWN) . . . . . . . . . . . . . . . . . . . . . . .
front of engine below intake manifold (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-1
X6238 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine (M3)
Page 319 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION

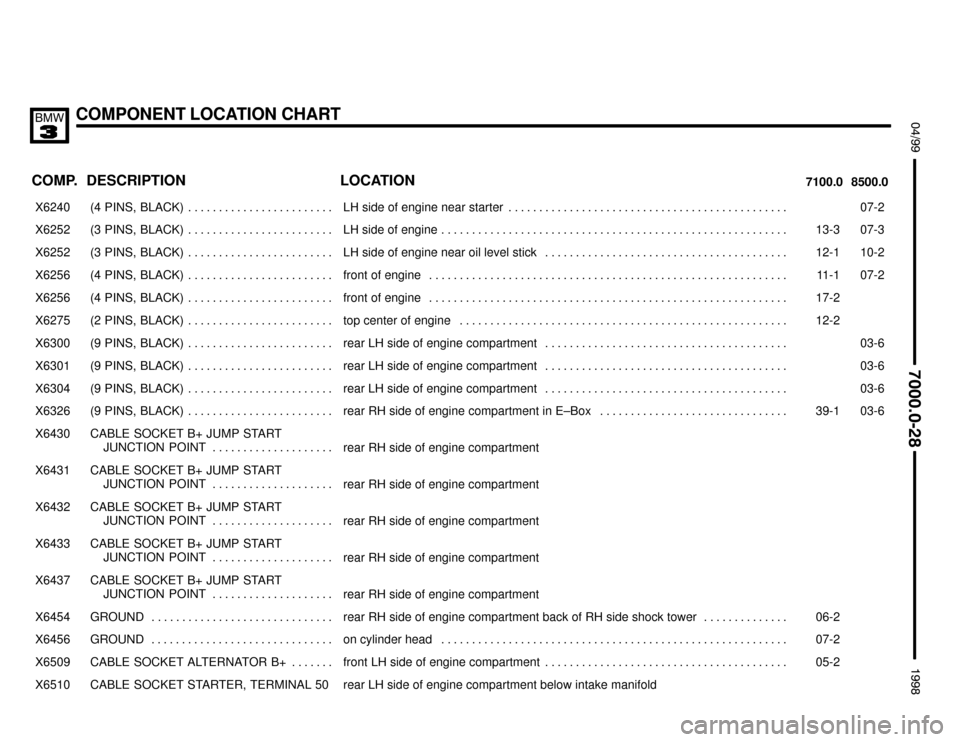

X6240 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X6252
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-3
07-3
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 10-2
X6256 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 07-2
X6256 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
X6275 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-2
X6300
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-6
X6301 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X6304 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X6326 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-1 03-6
X6430
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6431
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6432
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6433
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6437
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment
X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . . . . . . . . . 06-2
X6456
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-2
X6509 CABLE SOCKET ALTERNATOR B+ . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2
X6510 CABLE SOCKET STARTER, TERMINAL 50 rear LH side of engine compartment below intake manifold
Page 320 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION

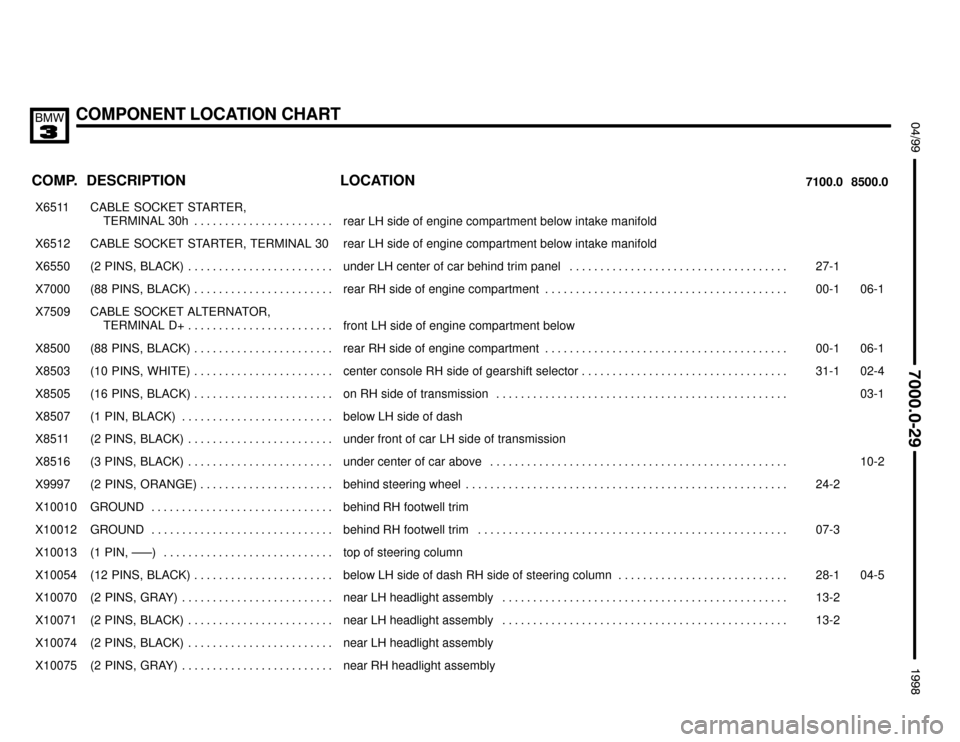

X6511
CABLE SOCKET STARTER,
TERMINAL 30h . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold
X6512 CABLE SOCKET STARTER, TERMINAL 30 rear LH side of engine compartment below intake manifold
X6550
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under LH center of car behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-1
X7000
(88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-1
06-1
X7509
CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment below
X8500 (88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1 06-1
X8503 (10 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 02-4
X8505 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X8507
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash
X8511 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under front of car LH side of transmission
X8516 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under center of car above . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
X9997 (2 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . . behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim
X10012
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-3
X10013 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . . top of steering column
X10054 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1 04-5
X10070 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X10071
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2
X10074
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
near LH headlight assembly
X10075 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
