BMW MOTORRAD G 650 XCOUNTRY 2007 Livret de bord (in French)
Manufacturer: BMW MOTORRAD, Model Year: 2007, Model line: G 650 XCOUNTRY, Model: BMW MOTORRAD G 650 XCOUNTRY 2007Pages: 132, PDF Size: 2.7 MB
Page 21 of 132

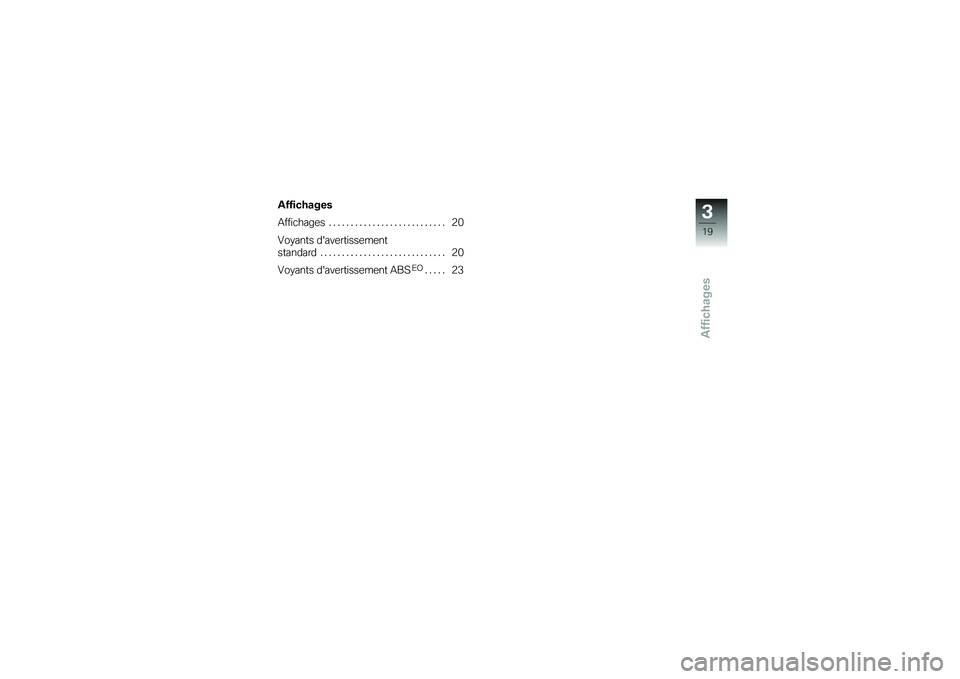

Affichages
Affichages
Affichages........................... 20
Voyants d'avertissement
standard . ............................ 20
Voyants d'avertissement ABS
EO
..... 23
319zAffichages
Page 22 of 132

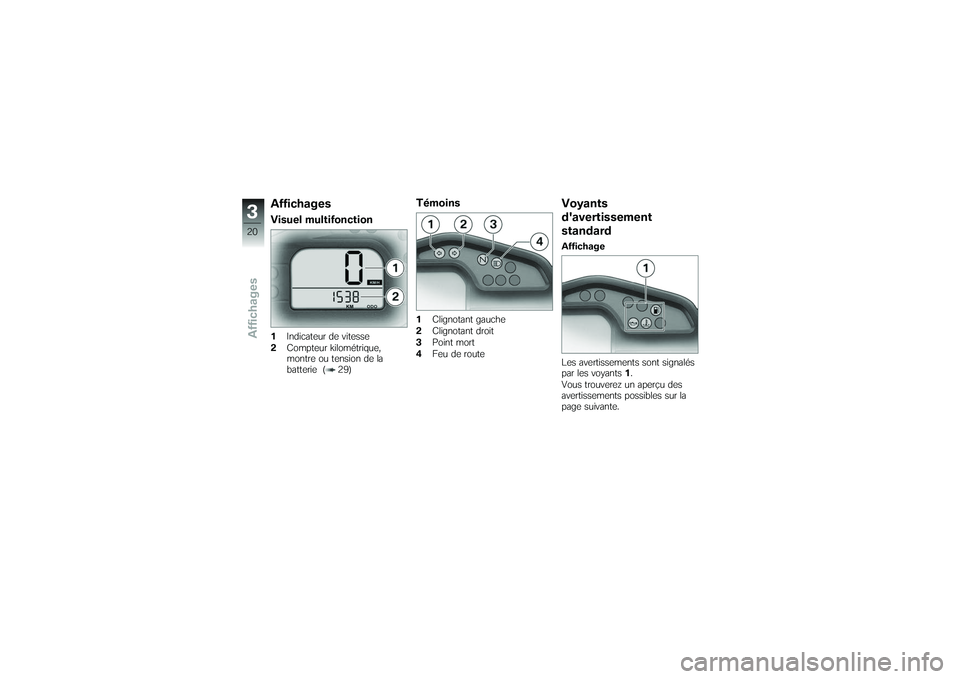

AffichagesVisuel multifonction1Indicateur de vitesse
2 Compteur kilométrique,
montre ou tension de la
batterie ( 29)
Témoins1Clignotant gauche
2 Clignotant droit
3 Point mort
4 Feu de route
Voyants
d'avertissement
standardAffichage
Les avertissements sont signalés
par les voyants 1.
Vous trouverez un aperçu des
avertissements possibles sur la
page suivante.
320zAffichages
Page 23 of 132

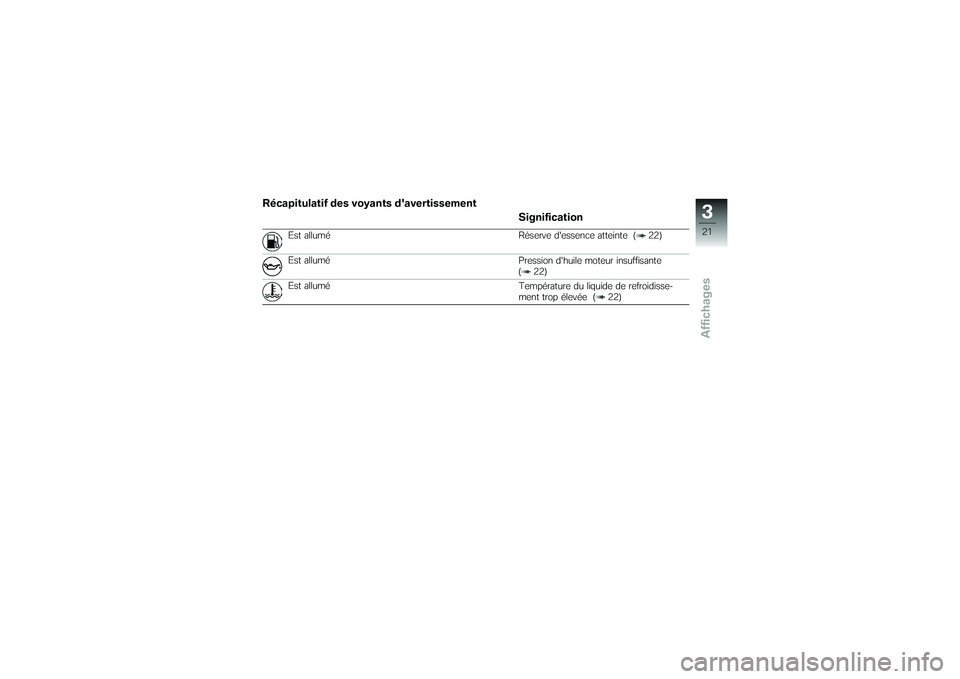

Récapitulatif des voyants d'avertissementSignification
Est allumé Réserve d'essence atteinte ( 22)
Est allumé Pression d'huile moteur insuffisante
( 22)
Est allumé Température du liquide de refroidisse-
ment trop élevée ( 22)
321zAffichages
Page 24 of 132

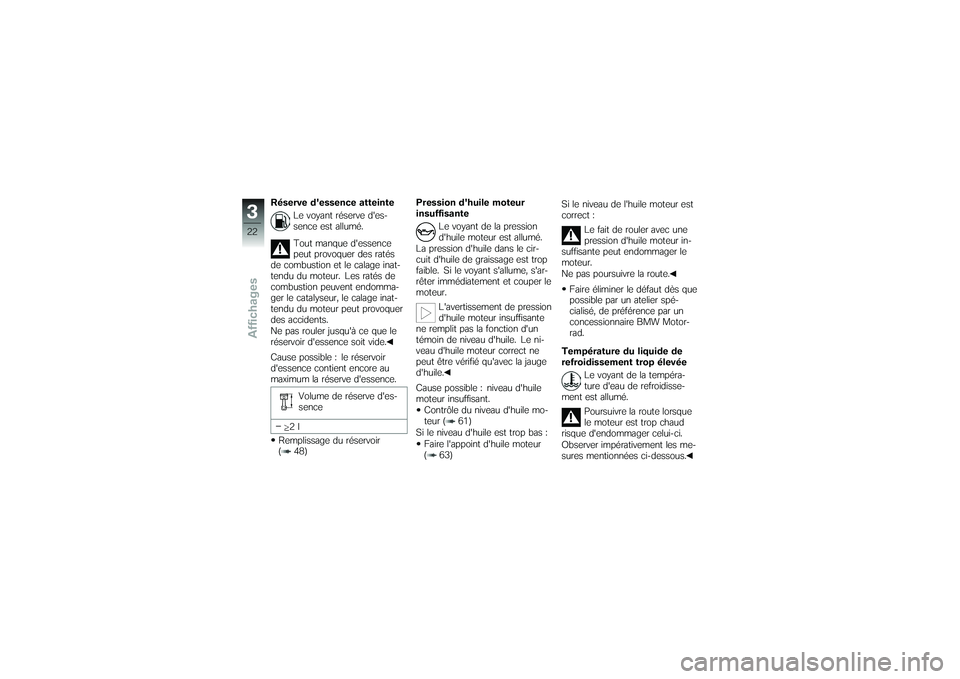

Réserve d'essence atteinteLe voyant réserve d'es-
sence est allumé.
Tout manque d'essence
peut provoquer des ratés
de combustion et le calage inat-
tendu du moteur. Les ratés de
combustion peuvent endomma-
ger le catalyseur, le calage inat-
tendu du moteur peut provoquer
des accidents.
Ne pas rouler jusqu'à ce que le
réservoir d'essence soit vide.
Cause possible : le réservoir
d'essence contient encore au
maximum la réserve d'essence.
Volume de réserve d'es-
sence
2l
Remplissage du réservoir
( 48) Pression d'huile moteur
insuffisante
Le voyant de la pression
d'huile moteur est allumé.
La pression d'huile dans le cir-
cuit d'huile de graissage est trop
faible. Si le voyant s'allume, s'ar-
rêter immédiatement et couper le
moteur.
L'avertissement de pression
d'huile moteur insuffisante
ne remplit pas la fonction d'un
témoin de niveau d'huile. Le ni-
veau d'huile moteur correct ne
peut être vérifié qu'avec la jauge
d'huile.
Cause possible : niveau d'huile
moteur insuffisant.
Contrôle du niveau d'huile mo-
teur ( 61)
Si le niveau d'huile est trop bas :
Faire l'appoint d'huile moteur
( 63) Si le niveau de l'huile moteur est
correct :
Le fait de rouler avec une
pression d'huile moteur in-
suffisante peut endommager le
moteur.
Ne pas poursuivre la route.
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
Température du liquide de
refroidissement trop élevée Le voyant de la tempéra-
ture d'eau de refroidisse-
ment est allumé.
Poursuivre la route lorsque
le moteur est trop chaud
risque d'endommager celui-ci.
Observer impérativement les me-
sures mentionnées ci-dessous.
322zAffichages
Page 25 of 132

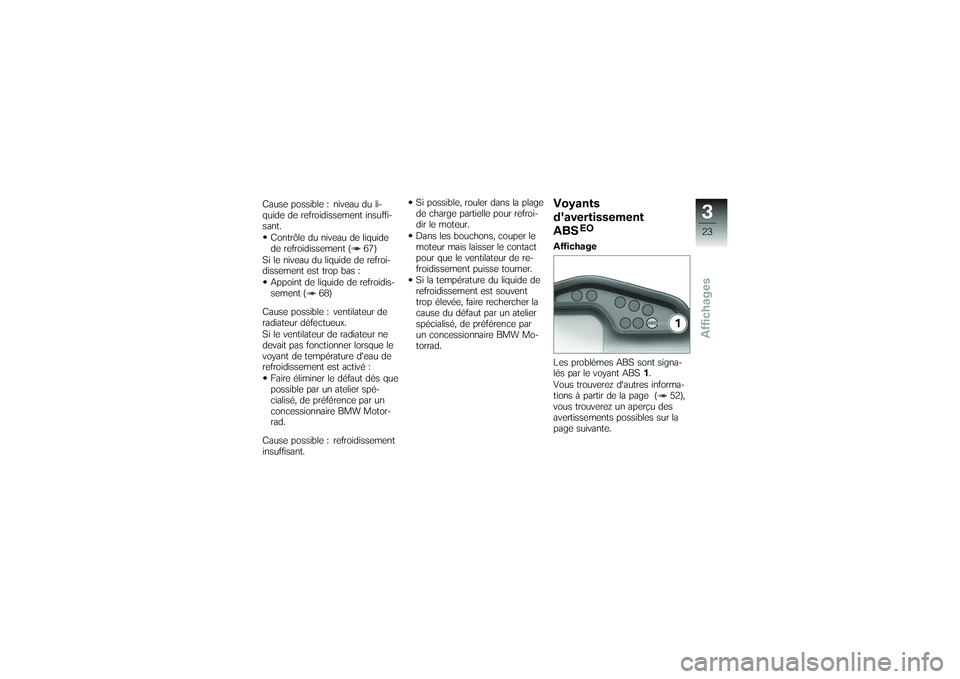

Cause possible : niveau du li-
quide de refroidissement insuffi-
sant.Contrôle du niveau de liquide
de refroidissement ( 67)
Si le niveau du liquide de refroi-
dissement est trop bas : Appoint de liquide de refroidis-
sement ( 68)
Cause possible : ventilateur de
radiateur défectueux.
Si le ventilateur de radiateur ne
devait pas fonctionner lorsque le
voyant de température d'eau de
refroidissement est activé : Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
Cause possible : refroidissement
insuffisant. Si possible, rouler dans la plage
de charge partielle pour refroi-
dir le moteur.
Dans les bouchons, couper le
moteur mais laisser le contact
pour que le ventilateur de re-
froidissement puisse tourner.
Si la température du liquide de
refroidissement est souvent
trop élevée, faire rechercher la
cause du défaut par un atelier
spécialisé, de préférence par
un concessionnaire BMW Mo-
torrad.
Voyants
d'avertissement
ABS
EO
Affichage
Les problèmes ABS sont signa-
lés par le voyant ABS 1.
Vous trouverez d'autres informa-
tions à partir de la page ( 52),
vous trouverez un aperçu des
avertissements possibles sur la
page suivante.
323zAffichages
Page 26 of 132

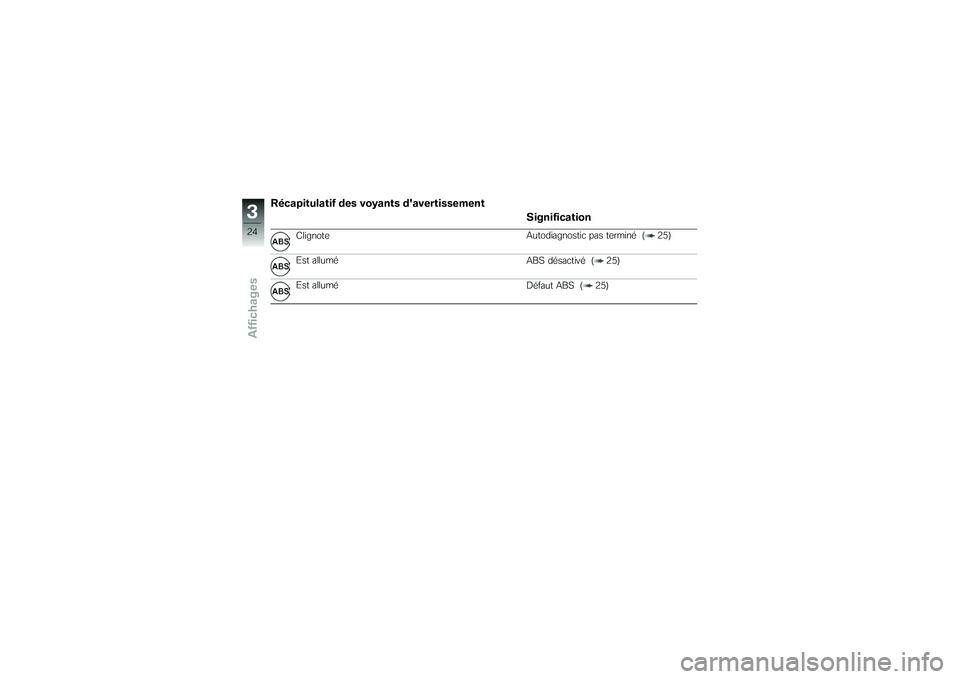

Récapitulatif des voyants d'avertissementSignification
Clignote Autodiagnostic pas terminé ( 25)
Est allumé ABS désactivé ( 25)
Est allumé Défaut ABS ( 25)
324zAffichages
Page 27 of 132

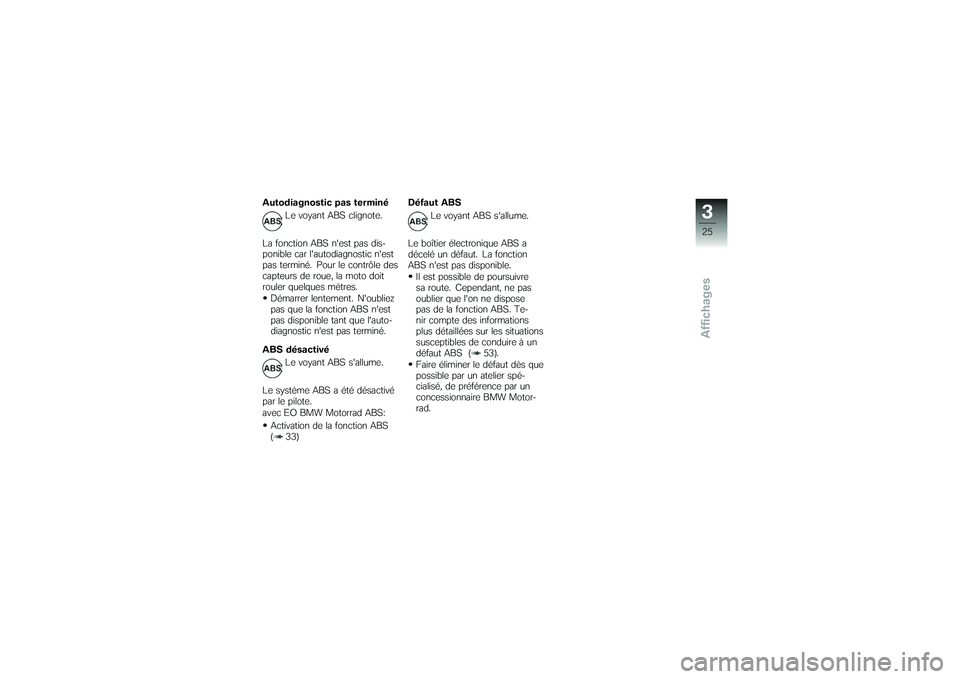

Autodiagnostic pas terminéLe voyant ABS clignote.
La fonction ABS n'est pas dis-
ponible car l'autodiagnostic n'est
pas terminé. Pour le contrôle des
capteurs de roue, la moto doit
rouler quelques mètres. Démarrer lentement. N'oubliez
pas que la fonction ABS n'est
pas disponible tant que l'auto-
diagnostic n'est pas terminé.
ABS désactivé Le voyant ABS s'allume.
Le système ABS a été désactivé
par le pilote.
avec EO BMW Motorrad ABS: Activation de la fonction ABS
( 33) Défaut ABS
Le voyant ABS s'allume.
Le boîtier électronique ABS a
décelé un défaut. La fonction
ABS n'est pas disponible. Il est possible de poursuivre
sa route. Cependant, ne pas
oublier que l'on ne dispose
pas de la fonction ABS. Te-
nir compte des informations
plus détaillées sur les situations
susceptibles de conduire à un
défaut ABS ( 53).
Faire éliminer le défaut dès que
possible par un atelier spé-
cialisé, de préférence par un
concessionnaire BMW Motor-
rad.
325zAffichages
Page 28 of 132
326zAffichages
Page 29 of 132

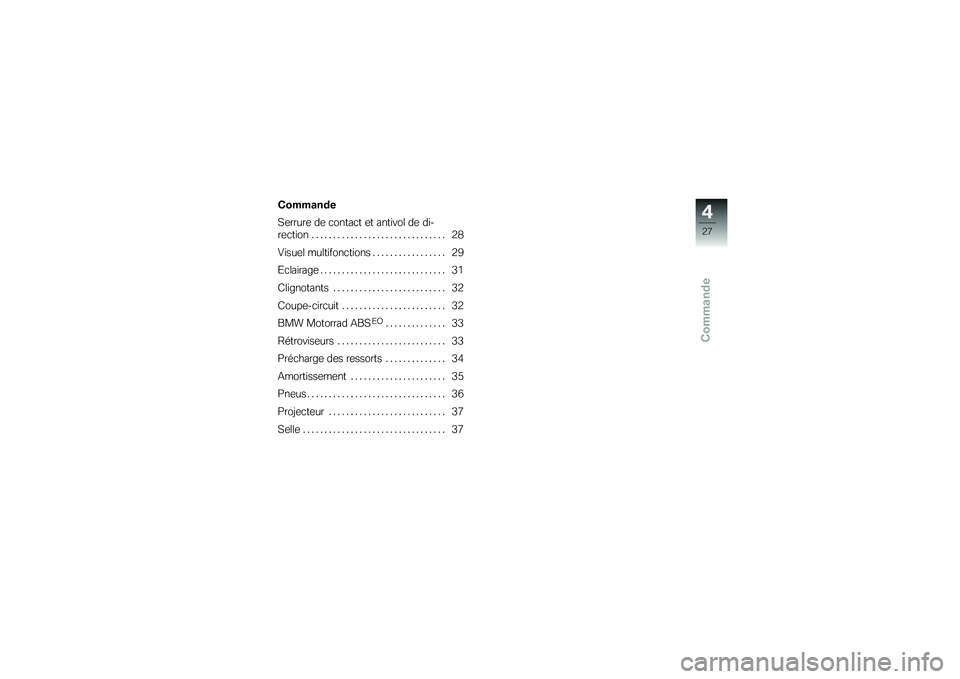

Commande
Commande
Serrure de contact et antivol de di-
rection . . ............................. 28
Visuel multifonctions ................. 29
Eclairage . ............................ 31
Clignotants . . . ....................... 32
Coupe-circuit . ....................... 32
BMW Motorrad ABS
EO
.............. 33
Rétroviseurs . . ....................... 33
Précharge des ressorts . . ............ 34
Amortissement ...................... 35
Pneus ................................ 36
Projecteur ........................... 37
Selle ................................. 37
427zCommande
Page 30 of 132

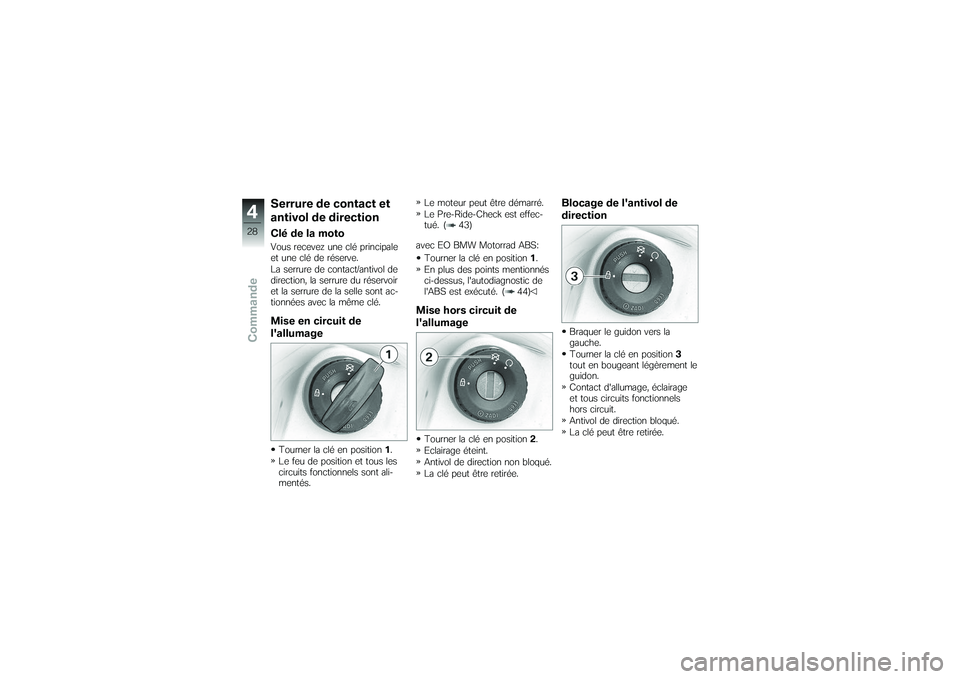

Serrure de contact et
antivol de directionClé de la motoVous recevez une clé principale
et une clé de réserve.
La serrure de contact/antivol de
direction, la serrure du réservoir
et la serrure de la selle sont ac-
tionnées avec la même clé.Mise en circuit de
l'allumageTourner la clé en position1.
Le feu de position et tous les
circuits fonctionnels sont ali-
mentés. Le moteur peut être démarré.
Le Pre-Ride-Check est effec-
tué. ( 43)
avec EO BMW Motorrad ABS: Tourner la clé en position 1.
En plus des points mentionnés
ci-dessus, l'autodiagnostic de
l'ABS est exécuté. ( 44)
Mise hors circuit de
l'allumageTourner la clé en position 2.
Eclairage éteint.
Antivol de direction non bloqué.
La clé peut être retirée.
Blocage de l'antivol de
directionBraquer le guidon vers la
gauche.
Tourner la clé en position 3
tout en bougeant légèrement le
guidon.
Contact d'allumage, éclairage
et tous circuits fonctionnels
hors circuit.
Antivol de direction bloqué.
La clé peut être retirée.
428zCommande
