BMW MOTORRAD G650 XMOTO 2007 Handleiding (in Dutch)

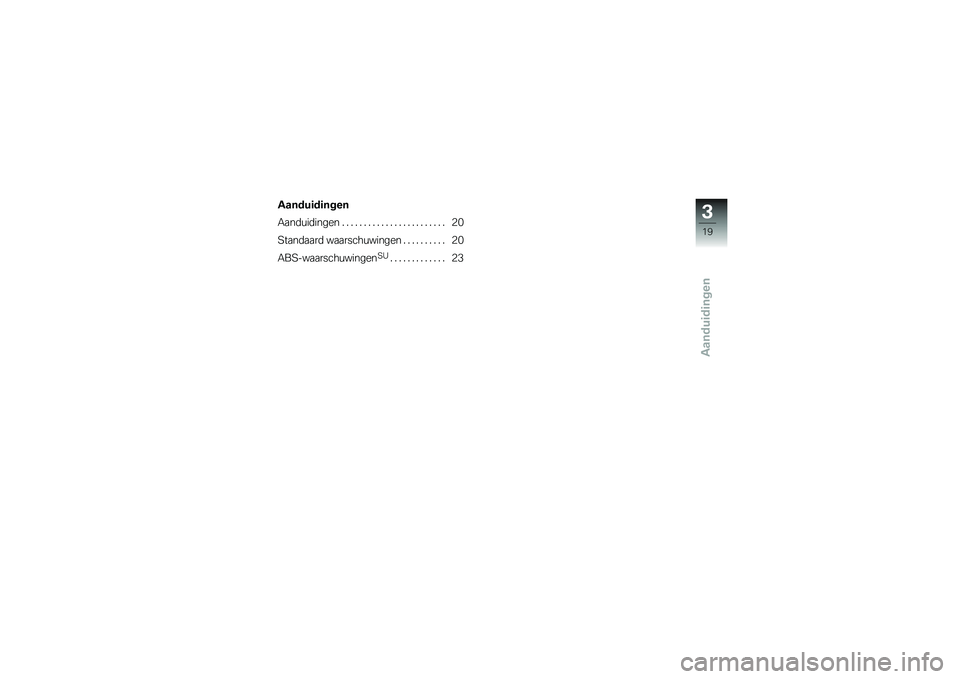

Aanduidingen
Aanduidingen
Aanduidingen ........................ 20
Standaard waarschuwingen . . . ....... 20
ABS-waarschuwingen
SU
............. 23
319zAanduidingen

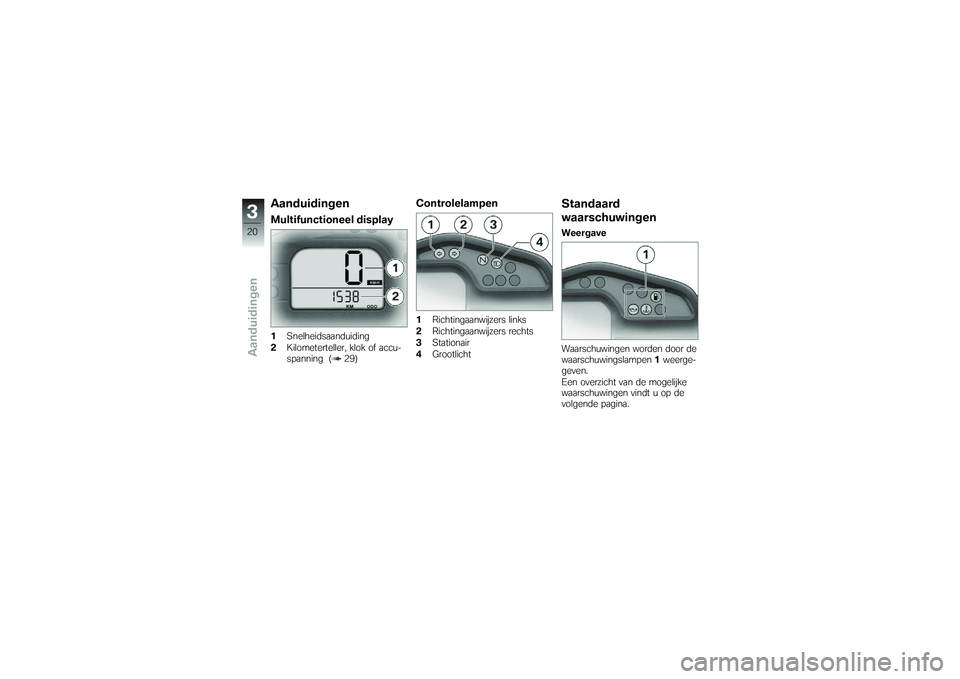

AanduidingenMultifunctioneel display1Snelheidsaanduiding
2 Kilometerteller, klok of accu-
spanning ( 29)
Controlelampen1Richtingaanwijzers links
2 Richtingaanwijzers rechts
3 Stationair
4 Grootlicht
Standaard
waarschuwingenWeergave
Waarschuwingen worden door de
waarschuwingslampen 1weerge-
geven.
Een overzicht van de mogelijke
waarschuwingen vindt u op de
volgende pagina.
320zAanduidingen

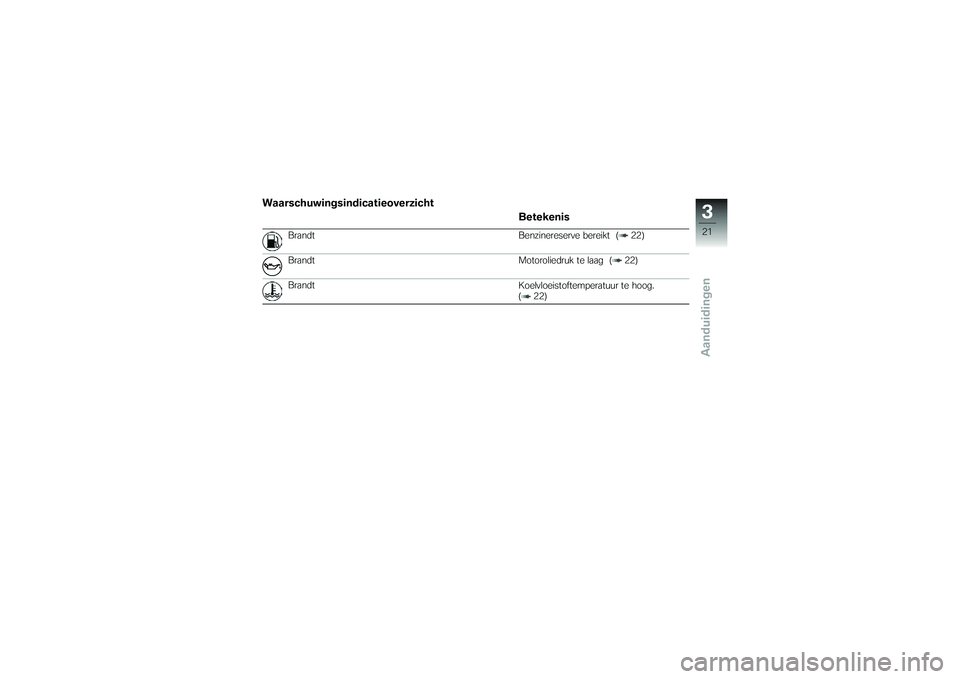

WaarschuwingsindicatieoverzichtBetekenis
Brandt Benzinereserve bereikt ( 22)
Brandt Motoroliedruk te laag ( 22)
Brandt Koelvloeistoftemperatuur te hoog.
( 22)
321zAanduidingen

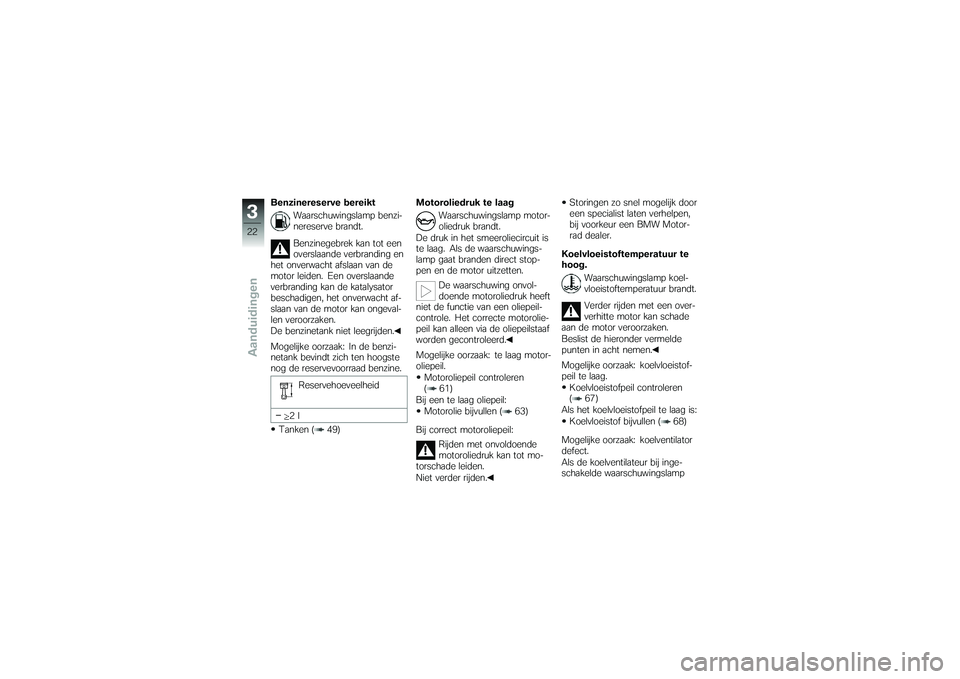

Benzinereserve bereiktWaarschuwingslamp benzi-
nereserve brandt.
Benzinegebrek kan tot een
overslaande verbranding en
het onverwacht afslaan van de
motor leiden. Een overslaande
verbranding kan de katalysator
beschadigen, het onverwacht af-
slaan van de motor kan ongeval-
len veroorzaken.
De benzinetank niet leegrijden.
Mogelijke oorzaak: In de benzi-
netank bevindt zich ten hoogste
nog de reservevoorraad benzine.
Reservehoeveelheid
2l
Tanken ( 49) Motoroliedruk te laag
Waarschuwingslamp motor-
oliedruk brandt.
De druk in het smeeroliecircuit is
te laag. Als de waarschuwings-
lamp gaat branden direct stop-
pen en de motor uitzetten.
De waarschuwing onvol-
doende motoroliedruk heeft
niet de functie van een oliepeil-
controle. Het correcte motorolie-
peil kan alleen via de oliepeilstaaf
worden gecontroleerd.
Mogelijke oorzaak: te laag motor-
oliepeil.
Motoroliepeil controleren
( 61)
Bij een te laag oliepeil: Motorolie bijvullen ( 63)
Bij correct motoroliepeil: Rijden met onvoldoende
motoroliedruk kan tot mo-
torschade leiden.
Niet verder rijden. Storingen zo snel mogelijk door
een specialist laten verhelpen,
bij voorkeur een BMW Motor-
rad dealer.
Koelvloeistoftemperatuur te
hoog. Waarschuwingslamp koel-
vloeistoftemperatuur brandt.
Verder rijden met een over-
verhitte motor kan schade
aan de motor veroorzaken.
Beslist de hieronder vermelde
punten in acht nemen.
Mogelijke oorzaak: koelvloeistof-
peil te laag.
Koelvloeistofpeil controleren
( 67)
Als het koelvloeistofpeil te laag is:
Koelvloeistof bijvullen ( 68)
Mogelijke oorzaak: koelventilator
defect.
Als de koelventilateur bij inge-
schakelde waarschuwingslamp
322zAanduidingen

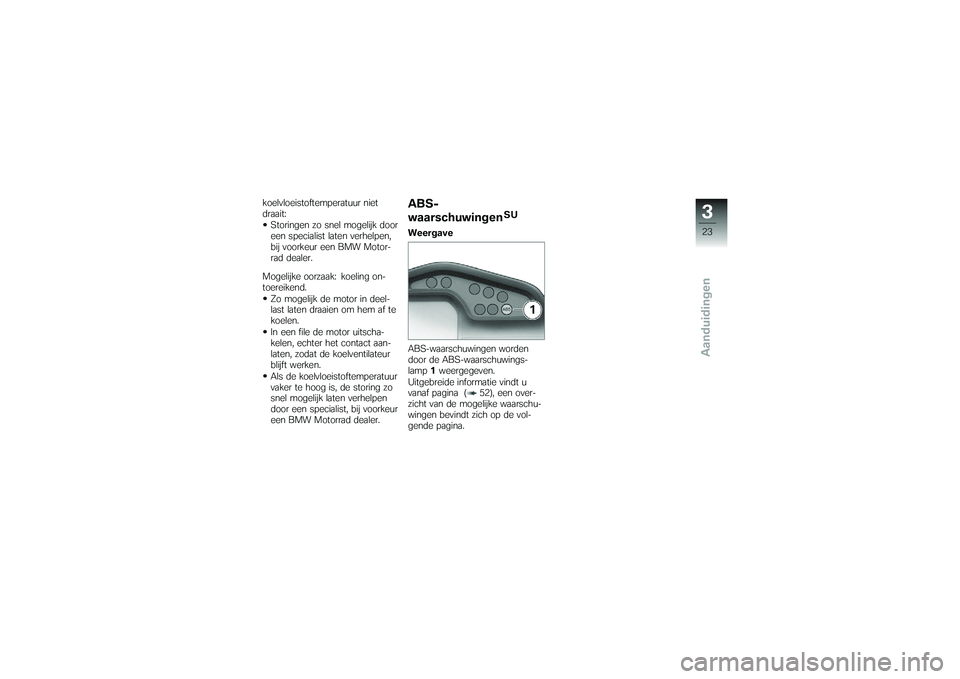

koelvloeistoftemperatuur niet
draait:Storingen zo snel mogelijk door
een specialist laten verhelpen,
bij voorkeur een BMW Motor-
rad dealer.
Mogelijke oorzaak: koeling on-
toereikend. Zo mogelijk de motor in deel-
last laten draaien om hem af te
koelen.
In een file de motor uitscha-
kelen, echter het contact aan-
laten, zodat de koelventilateur
blijft werken.
Als de koelvloeistoftemperatuur
vaker te hoog is, de storing zo
snel mogelijk laten verhelpen
door een specialist, bij voorkeur
een BMW Motorrad dealer.
ABS-
waarschuwingen
SU
Weergave
ABS-waarschuwingen worden
door de ABS-waarschuwings-
lamp 1weergegeven.
Uitgebreide informatie vindt u
vanaf pagina ( 52), een over-
zicht van de mogelijke waarschu-
wingen bevindt zich op de vol-
gende pagina.
323zAanduidingen

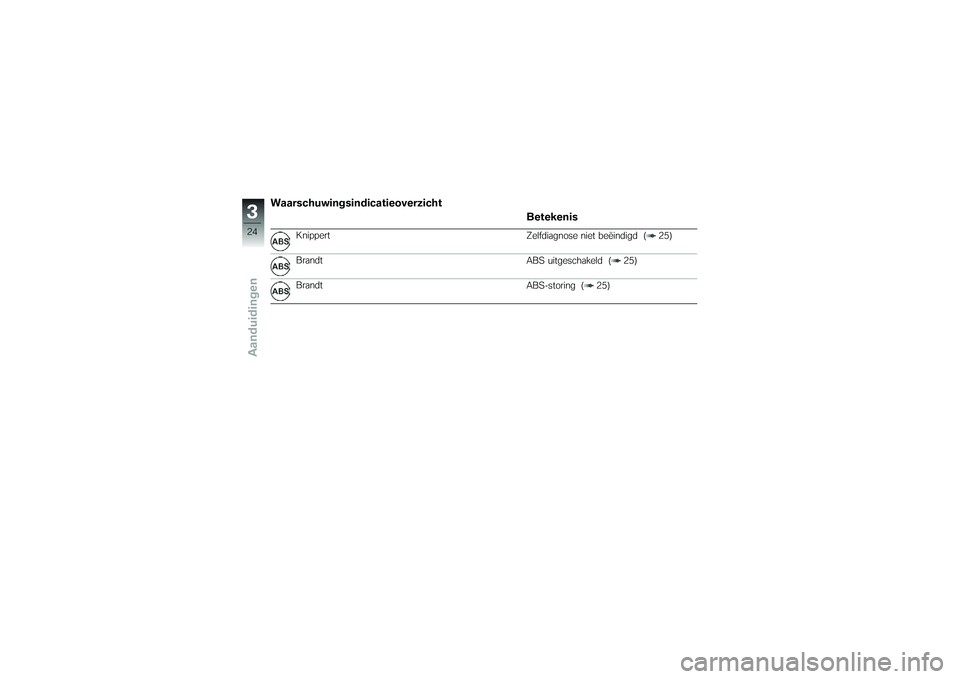

WaarschuwingsindicatieoverzichtBetekenis
Knippert Zelfdiagnose niet beëindigd ( 25)
Brandt ABS uitgeschakeld ( 25)
Brandt ABS-storing ( 25)
324zAanduidingen

Zelfdiagnose niet beëindigdWaarschuwingslamp ABS
knippert.
De ABS-functie is niet beschik-
baar, omdat de zelfdiagnose niet
is beëindigd. Voor de contro-
le van de wielsensoren moet de
motorfiets enkele meters rijden. Langzaam wegrijden. Houd er
rekening mee dat tot het af-
sluiten van de zelfdiagnose de
ABS-functie niet beschikbaar
is.
ABS uitgeschakeld Waarschuwingslamp ABS
brandt.
Het ABS-systeem is door de be-
rijder uitgeschakeld.
Met SU BMW Motorrad ABS: ABS-functie inschakelen
( 33) ABS-storing
Waarschuwingslamp ABS
brandt.
De ABS-regeleenheid heeft een
storing opgemerkt. De ABS-
functie is niet beschikbaar. Verder rijden mogelijk. Houd er
rekening mee dat geen ABS-
functie ter beschikking staat.
Uitgebreide informatie over si-
tuaties in acht nemen die tot
een ABS-storing kunnen leiden
( 53).
Storingen zo snel mogelijk door
een specialist laten verhelpen,
bij voorkeur een BMW Motor-
rad dealer.
325zAanduidingen

326zAanduidingen

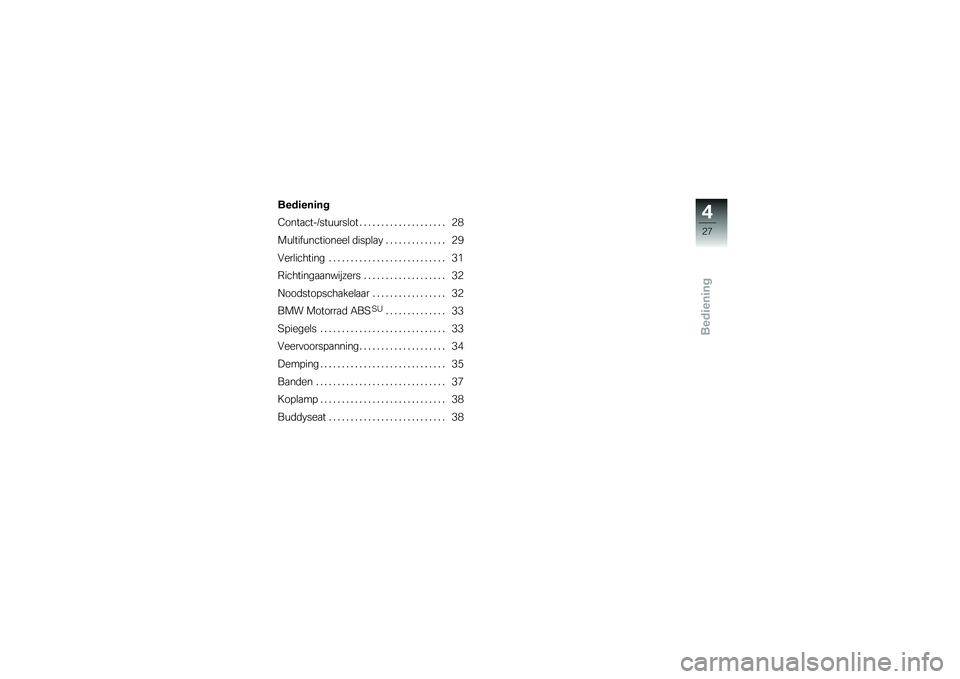

Bediening
Bediening
Contact-/stuurslot . . .................. 28
Multifunctioneel display . . ............ 29
Verlichting ........................... 31
Richtingaanwijzers . . ................. 32
Noodstopschakelaar ................. 32
BMW Motorrad ABS
SU
.............. 33
Spiegels . ............................ 33
Veervoorspanning . . . ................. 34
Demping . ............................ 35
Banden . . ............................ 37
Koplamp . ............................ 38
Buddyseat ........................... 38
427zBediening

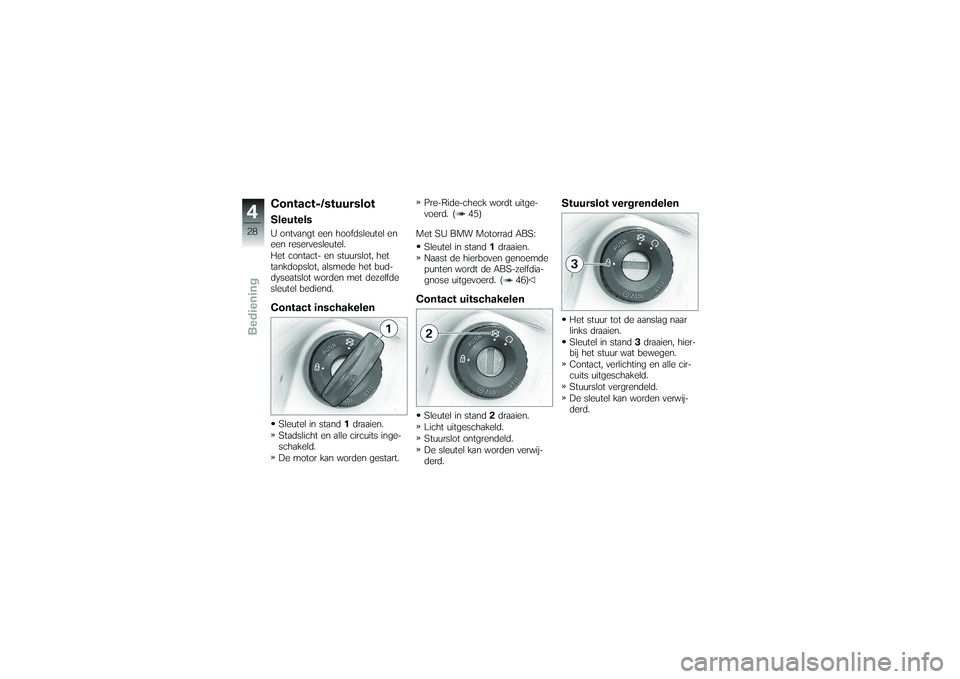

Contact-/stuurslotSleutelsU ontvangt een hoofdsleutel en
een reservesleutel.
Het contact- en stuurslot, het
tankdopslot, alsmede het bud-
dyseatslot worden met dezelfde
sleutel bediend.Contact inschakelenSleutel in stand1draaien.
Stadslicht en alle circuits inge-
schakeld.
De motor kan worden gestart. Pre-Ride-check wordt uitge-
voerd. ( 45)
Met SU BMW Motorrad ABS: Sleutel in stand 1draaien.
Naast de hierboven genoemde
punten wordt de ABS-zelfdia-
gnose uitgevoerd. ( 46)
Contact uitschakelenSleutel in stand 2draaien.
Licht uitgeschakeld.
Stuurslot ontgrendeld.
De sleutel kan worden verwij-
derd.
Stuurslot vergrendelenHet stuur tot de aanslag naar
links draaien.
Sleutel in stand 3draaien, hier-
bij het stuur wat bewegen.
Contact, verlichting en alle cir-
cuits uitgeschakeld.
Stuurslot vergrendeld.
De sleutel kan worden verwij-
derd.
428zBediening
