BMW MOTORRAD G650 XMOTO 2007 Libretto di uso e manutenzione (in Italian)
Manufacturer: BMW MOTORRAD, Model Year: 2007, Model line: G650 XMOTO, Model: BMW MOTORRAD G650 XMOTO 2007Pages: 136, PDF Dimensioni: 2.88 MB
Page 1 of 136
Libretto Uso e manutenzione
G 650 Xmoto
Page 2 of 136

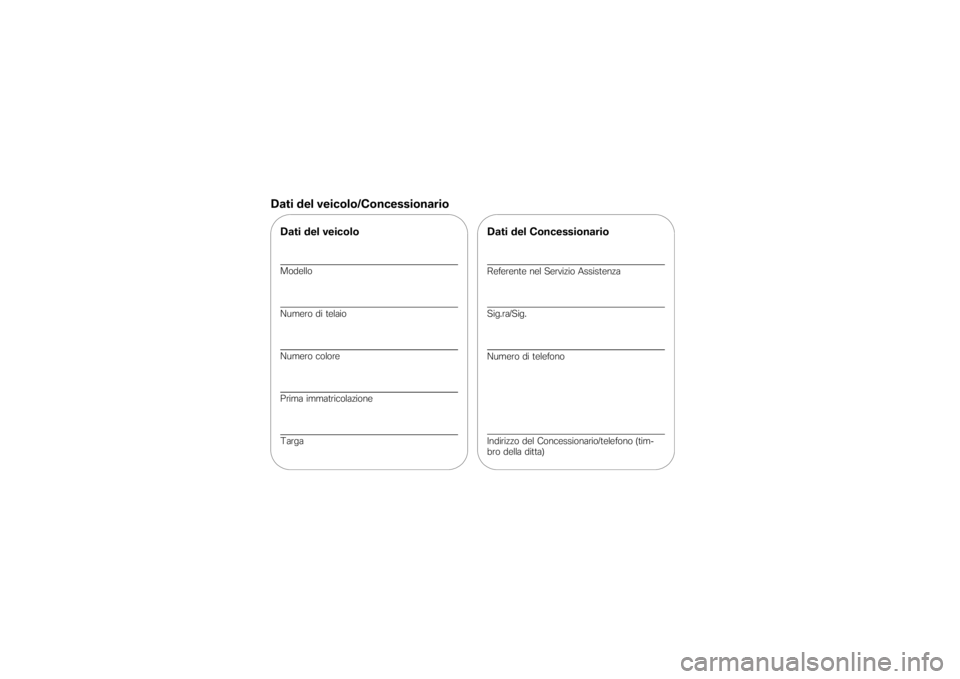

Dati del veicolo/ConcessionarioDati del veicoloModello
Numero di telaio
Numero colore
Prima immatricolazione
Targa
Dati del ConcessionarioReferente nel Servizio Assistenza
Sig.ra/Sig.
Numero di telefono
Indirizzo del Concessionario/telefono (tim-
bro della ditta)
Page 3 of 136

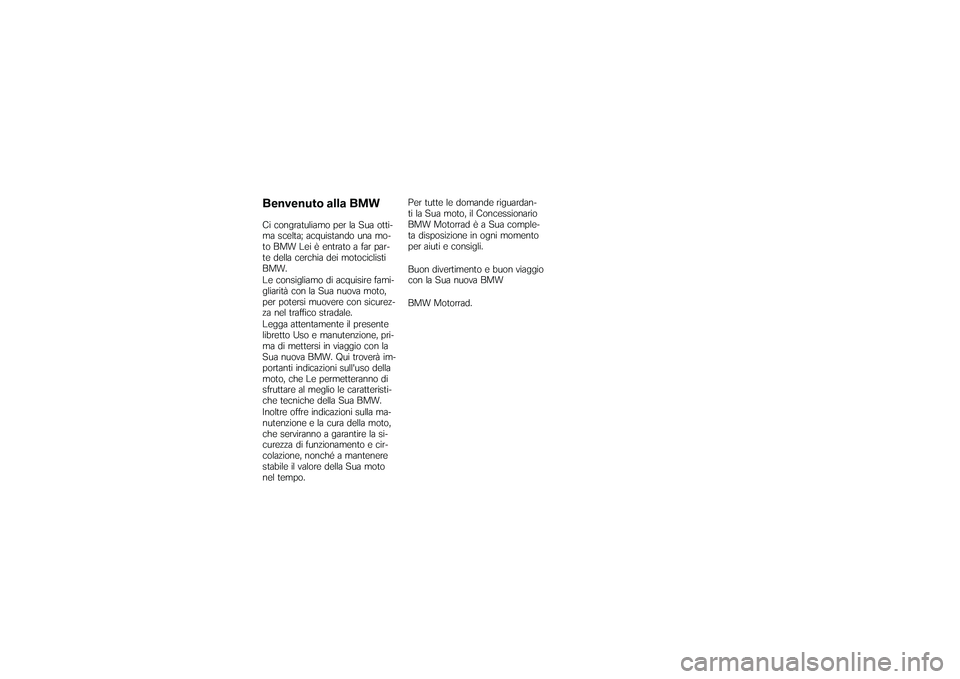

Benvenuto alla BMWCi congratuliamo per la Sua otti-
ma scelta; acquistando una mo-
to BMW Lei è entrato a far par-
te della cerchia dei motociclisti
BMW.
Le consigliamo di acquisire fami-
gliarità con la Sua nuova moto,
per potersi muovere con sicurez-
za nel traffico stradale.
Legga attentamente il presente
libretto Uso e manutenzione, pri-
ma di mettersi in viaggio con la
Sua nuova BMW. Qui troverà im-
portanti indicazioni sull'uso della
moto, che Le permetteranno di
sfruttare al meglio le caratteristi-
che tecniche della Sua BMW.
Inoltre offre indicazioni sulla ma-
nutenzione e la cura della moto,
che serviranno a garantire la si-
curezza di funzionamento e cir-
colazione, nonché a mantenere
stabile il valore della Sua moto
nel tempo.Per tutte le domande riguardan-
ti la Sua moto, il Concessionario
BMW Motorrad è a Sua comple-
ta disposizione in ogni momento
per aiuti e consigli.
Buon divertimento e buon viaggio
con la Sua nuova BMW
BMW Motorrad.
Page 4 of 136

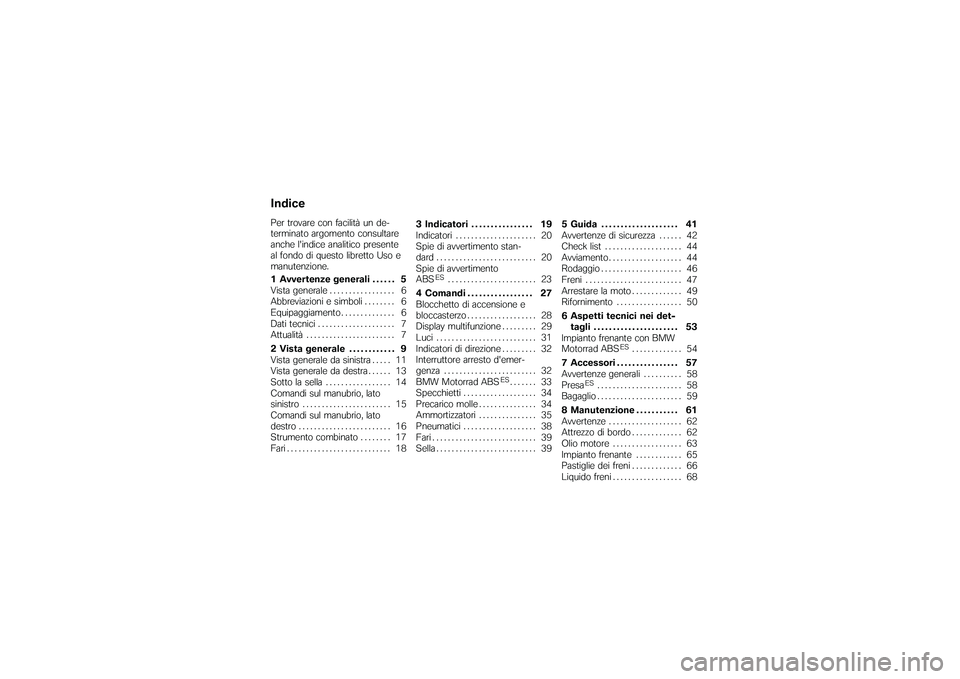

IndicePer trovare con facilità un de-
terminato argomento consultare
anche l'indice analitico presente
al fondo di questo libretto Uso e
manutenzione.
1 Avvertenze generali . . . . . . 5
Vista generale . . ............... 6
Abbreviazioni e simboli . . . . . . . . 6
Equipaggiamento .............. 6
Dati tecnici . . . . . . .............. 7
Attualità . . ..................... 7
2 Vista generale . . . . . . . . . . . . 9
Vista generale da sinistra . . . . . 11
Vista generale da destra . . . . . . 13
Sotto la sella . . . . ............. 14
Comandi sul manubrio, lato
sinistro . . . .................... 15
Comandi sul manubrio, lato
destro . . . . .................... 16
Strumento combinato . . . . . . . . 17
Fari ........................... 18 3 Indicatori . . . . . . . . . . . . . . . . 19
Indicatori .
.................... 20
Spie di avvertimento stan-
dard . . . . . . .................... 20
Spie di avvertimento
ABS
ES
....................... 23
4 Comandi . . . . . . . . . . . . . . . . . 27
Blocchetto di accensione e
bloccasterzo . . . . . ............. 28
Display multifunzione ......... 29
Luci . . . . . . .................... 31
Indicatori di direzione ......... 32
Interruttore arresto d'emer-
genza . . . . .................... 32
BMW Motorrad ABS
ES....... 33
Specchietti . . . . . . ............. 34
Precarico molle . . ............. 34
Ammortizzatori . . ............. 35
Pneumatici . . . . . . ............. 38
Fari ........................... 39
Sella . . . . . . .................... 39 5 Guida . . . . . . . . . . . . . . . . . . . . 41
Avvertenze di sicurezza . . . . . . 42
Check list
.................... 44
Avviamento . . . . . . ............. 44
Rodaggio . .................... 46
Freni . . . . . .................... 47
Arrestare la moto ............. 49
Rifornimento . . . . ............. 50
6 Aspetti tecnici nei det- tagli . . . . . . . . . . . . . . . . . . . . . . 53
Impianto frenante con BMW
Motorrad ABS
ES
............. 54
7 Accessori . . . . . . . . . . . . . . . . 57
Avvertenze generali . ......... 58
Presa
ES
...................... 58
Bagaglio . . .................... 59
8 Manutenzione . . . . . . . . . . . 61
Avvertenze . . . . . . ............. 62
Attrezzo di bordo ............. 62
Olio motore . . . . . ............. 63
Impianto frenante . . . ......... 65
Pastiglie dei freni ............. 66
Liquido freni . . . . . ............. 68
Page 5 of 136

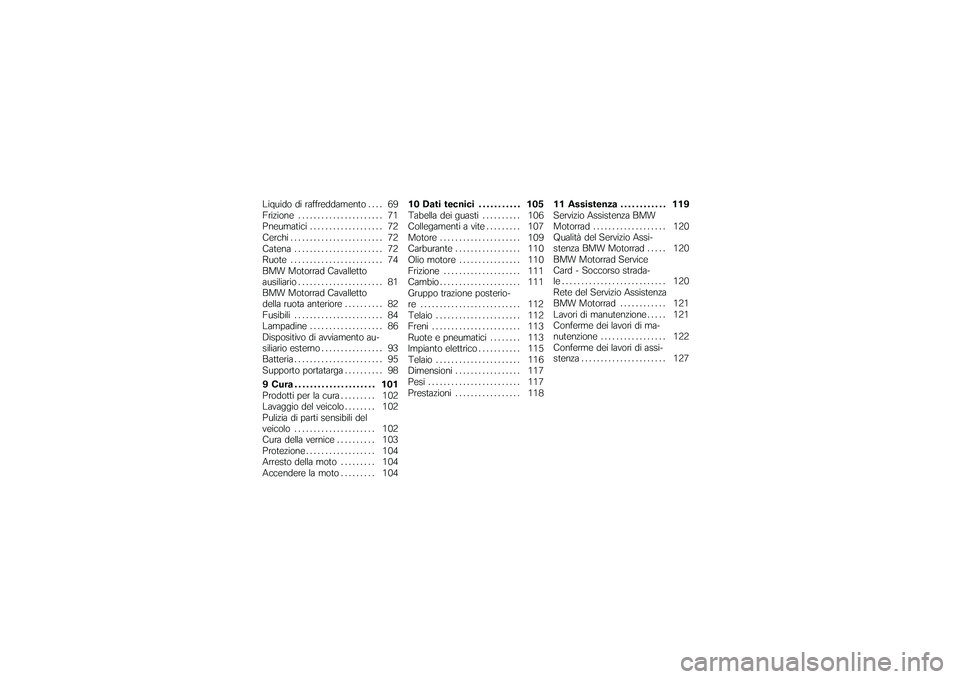

Liquido di raffreddamento . . . . 69
Frizione . . . . .................. 71
Pneumatici . . ................. 72
Cerchi ........................ 72
Catena . . . . . . ................. 72
Ruote ........................ 74
BMW Motorrad Cavalletto
ausiliario . . . . . ................. 81
BMW Motorrad Cavalletto
della ruota anteriore . . . . ...... 82
Fusibili . . . . . . ................. 84
Lampadine . . ................. 86
Dispositivo di avviamento au-
siliario esterno . . . ............. 93
Batteria . . . . . . ................. 95
Supporto portatarga . . . . ...... 98
9 Cura . . . . . . ............... 101
Prodotti per la cura . . . . . .... 102
Lavaggio del veicolo . . . . .... 102
Pulizia di parti sensibili del
veicolo . . . . . . ............... 102
Cura della vernice . . . . . . .... 103
Protezione . . . ............... 104
Arresto della moto . . . . . .... 104
Accendere la moto . . . . . .... 10410 Dati tecnici . . . . . . . . . . . 105
Tabella dei guasti . . . . . .
.... 106
Collegamenti a vite . . . . . .... 107
Motore . . . . . . ............... 109
Carburante . . ............... 110
Olio motore . ............... 110
Frizione . . . . . ............... 111
Cambio . . . . . . ............... 111
Gruppo trazione posterio-
re .......................... 112
Telaio ...................... 112
Freni . ...................... 113
Ruote e pneumatici . . . . .... 113
Impianto elettrico ........... 115
Telaio ...................... 116
Dimensioni . . ............... 117
Pesi . . ...................... 117
Prestazioni . . ............... 118 11 Assistenza . . . . . . . . . . . . 119
Servizio Assistenza BMW
Motorrad . . . .
............... 120
Qualità del Servizio Assi-
stenza BMW Motorrad . .... 120
BMW Motorrad Service
Card - Soccorso strada-
le........................... 120
Rete del Servizio Assistenza
BMW Motorrad . ........... 121
Lavori di manutenzione . .... 121
Conferme dei lavori di ma-
nutenzione . . ............... 122
Conferme dei lavori di assi-
stenza ...................... 127
Page 6 of 136
Page 7 of 136

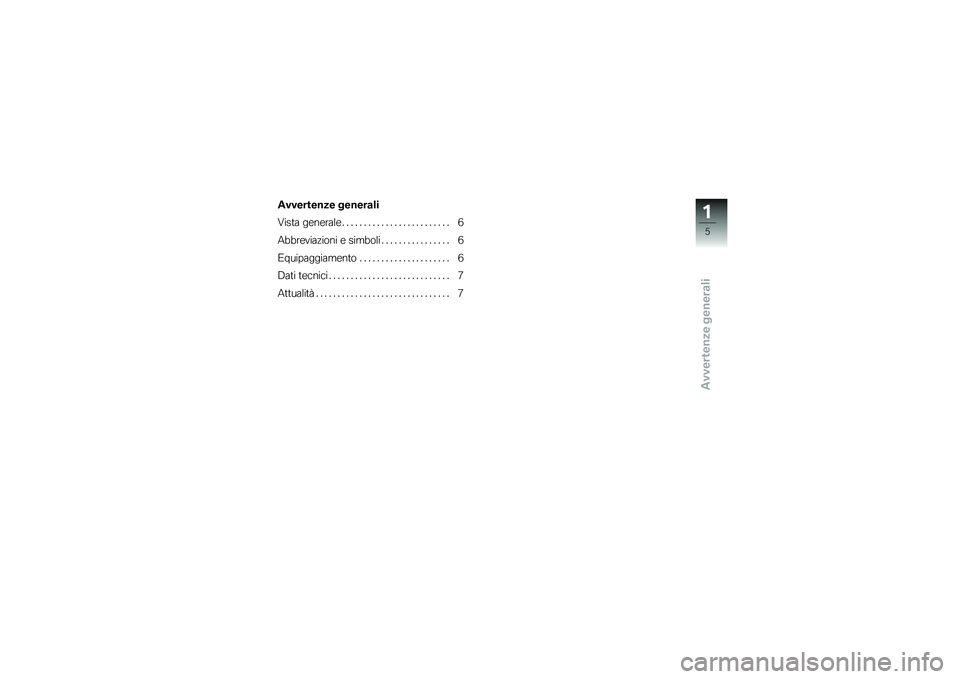

Avvertenze generali
Avvertenze generali
Vista generale ......................... 6
Abbreviazioni e simboli . . . ............. 6
Equipaggiamento . . . .................. 6
Dati tecnici ............................ 7
Attualità . . ............................. 7
15zAvvertenze generali
Page 8 of 136

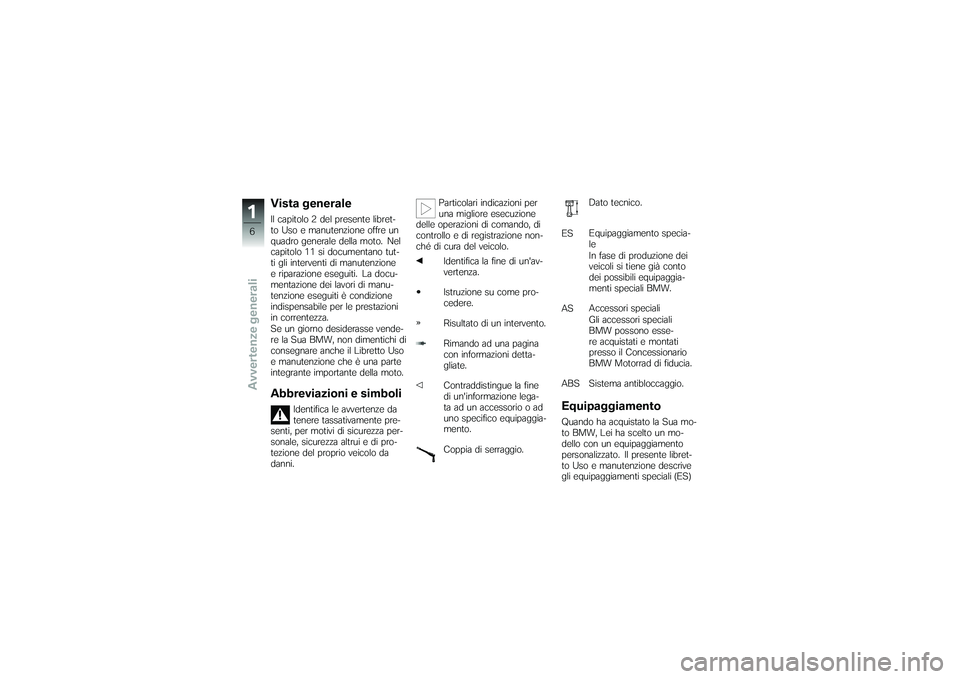

Vista generaleIl capitolo 2 del presente libret-
to Uso e manutenzione offre un
quadro generale della moto. Nel
capitolo 11 si documentano tut-
ti gli interventi di manutenzione
e riparazione eseguiti. La docu-
mentazione dei lavori di manu-
tenzione eseguiti è condizione
indispensabile per le prestazioni
in correntezza.
Se un giorno desiderasse vende-
re la Sua BMW, non dimentichi di
consegnare anche il Libretto Uso
e manutenzione che è una parte
integrante importante della moto.Abbreviazioni e simboli
Identifica le avvertenze da
tenere tassativamente pre-
senti, per motivi di sicurezza per-
sonale, sicurezza altrui e di pro-
tezione del proprio veicolo da
danni. Particolari indicazioni per
una migliore esecuzione
delle operazioni di comando, di
controllo e di registrazione non-
ché di cura del veicolo.
Identifica la fine di un'av-
vertenza.
Istruzione su come pro-
cedere.
Risultato di un intervento.
Rimando ad una pagina
con informazioni detta-
gliate.
Contraddistingue la fine
di un'informazione lega-
ta ad un accessorio o ad
uno specifico equipaggia-
mento.
Coppia di serraggio. Dato tecnico.
ES Equipaggiamento specia-
le
In fase di produzione dei
veicoli si tiene già conto
dei possibili equipaggia-
menti speciali BMW.
AS Accessori speciali
Gli accessori speciali
BMW possono esse-
re acquistati e montati
presso il Concessionario
BMW Motorrad di fiducia.
ABS Sistema antibloccaggio.
EquipaggiamentoQuando ha acquistato la Sua mo-
to BMW, Lei ha scelto un mo-
dello con un equipaggiamento
personalizzato. Il presente libret-
to Uso e manutenzione descrive
gli equipaggiamenti speciali (ES)
16zAvvertenze generali
Page 9 of 136

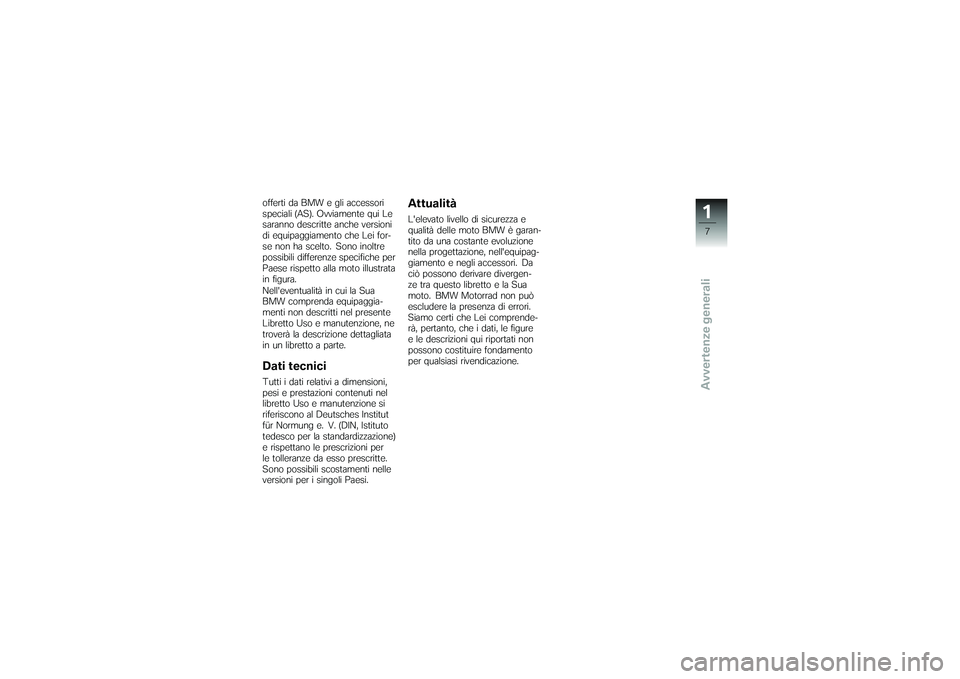

offerti da BMW e gli accessori
speciali (AS). Ovviamente qui Le
saranno descritte anche versioni
di equipaggiamento che Lei for-
se non ha scelto. Sono inoltre
possibili differenze specifiche per
Paese rispetto alla moto illustrata
in figura.
Nell'eventualità in cui la Sua
BMW comprenda equipaggia-
menti non descritti nel presente
Libretto Uso e manutenzione, ne
troverà la descrizione dettagliata
in un libretto a parte.Dati tecniciTutti i dati relativi a dimensioni,
pesi e prestazioni contenuti nel
libretto Uso e manutenzione si
riferiscono al Deutsches Institut
für Normung e. V. (DIN, Istituto
tedesco per la standardizzazione)
e rispettano le prescrizioni per
le tolleranze da esso prescritte.
Sono possibili scostamenti nelle
versioni per i singoli Paesi.
AttualitàL'elevato livello di sicurezza e
qualità delle moto BMW è garan-
tito da una costante evoluzione
nella progettazione, nell'equipag-
giamento e negli accessori. Da
ciò possono derivare divergen-
ze tra questo libretto e la Sua
moto. BMW Motorrad non può
escludere la presenza di errori.
Siamo certi che Lei comprende-
rà, pertanto, che i dati, le figure
e le descrizioni qui riportati non
possono costituire fondamento
per qualsiasi rivendicazione.
17zAvvertenze generali
Page 10 of 136
18zAvvertenze generali
