Bevestigingsklem3op de
uitlaatdemper met de mar-
kering A(pijl) naar de lamb-
dasonde Brichten.
Klem 3met het voorge-
schreven aantrekkoppel aan
de einddemper vastzetten.
Uitlaatdemper aan
spruitstuk
35 Nm Bij te weinig afstand tus-
sen achterwiel en uitlaat-
demper kan het achterwiel
oververhit raken.
De afstand tussen achterwiel
en uitlaatdemper moet ten
minste 15 mm bedragen.
Bout 4van de uitlaatdem-
persteun met het voorge-
schreven aantrekkoppel op
de voetsteun van de passa-
gier vastzetten. Uitlaatdemper aan
voetsteun passagier,
rechts
16 Nm
Uitlaatdemperafdekking 2
met geleider Ain beugel B
schuiven.
7119zOnderhoud

Bout1van de uitlaatdem-
perafdekking aanbrengen.VoorwielstandaardVoorwielstandaardVoor het eenvoudig en
veilig vervangen van
het voorwiel biedt BMW
Motorrad een voorwielsteun
aan. Deze voorwielsteun
met het BMW speciaal-
gereedschapnummer
36 3 971 is verkrijgbaar bij
uw BMW Motorrad dealer.
Tevens zijn de adapters
met het BMW speciaal gereedschap nummer
36 3 973 nodig.
De BMW Motorrad voor-
wielsteun is er niet voor
bedoeld om een motorfiets
zonder midden- of eventuele
andere hulpstandaard rechtop
te houden. Een motorfiets die
alleen op de voorwielsteun
en op het achterwiel rust kan
omvallen.
De motorfiets vóór het optillen
met de BMW Motorrad voor-
wielsteun op de middenstan-
daard of een hulpstandaard
zetten.
Voorwielstandaard
monterenOp de middenstandaard
zetten ( 85) Afstelbouten
1losdraaien.
De beide pennen 2zo ver
naar buiten schuiven, dat de
voorwielgeleiding ertussen
past.
De gewenste hoogte van de
voorwielstandaard m.b.v.
de fixeerpennen 3instellen.
Voorwielstandaard in het
midden van het voorwiel
plaatsen en naar de voor-
as schuiven.
7120zOnderhoud

De beide pennen2door de
driehoek van de remklauw-
bevestiging zo ver naar bin-
nen schuiven, dat het voor-
wiel er nog tussendoor past.
Bij het BMW Integral
ABS kan de ABS-sen-
sorring worden beschadigd.
Pennen slechts zo ver naar
binnen schuiven dat geen
contact ontstaat met de sen-
sorring van het BMW Integral
ABS.
Afstelbouten 1vastzetten. Als de motorfiets aan de
voorzijde te ver wordt
opgetild, komt de midden-
standaard los van de grond
en kan de motorfiets opzij val-
len.
Erop letten dat de midden-
standaard bij het optillen op
de grond blijft.
De voorwielstandaard gelijk-
matig naar beneden druk-
ken om de motorfiets op te
tillen.
LampenAlgemene aanwijzingenEen defecte gloeilamp wordt
op het display door het sym-
bool lampdefect aangege-
ven. Voor het remlicht en het
achterlicht worden dezelfde
gloeilampen gebruikt, de licht-
sterkte wordt overeenkomstig
geregeld. Een defecte lamp bij een
motorfiets vormt een vei-
ligheidsrisico, omdat berijder
en machine door andere ver-
keersdeelnemers sneller over
het hoofd worden gezien.
Defecte gloeilampen zo snel
mogelijk vervangen; bij voor-
keur altijd een set geschikte
reservelampen meenemen.
Gloeilampen staan onder
druk, beschadigingen
kunnen tot verwondingen lei-
den.
Bij het verwisselen van lam-
7121zOnderhoud

pen bescherming voor ogen
en handen dragen.In het hoofdstuk
"Technische gegevens"
vindt u een overzicht van de
op uw motorfiets aanwezige
lampen.
Het glas van de nieuwe
gloeilamp niet met de
blote vingers aanraken. Voor
het aanbrengen een schone
droge doek gebruiken. Vuilaf-
zettingen, vooral olie en vet-
ten, beïnvloeden de warmte-
afvoer. Oververhitting en een
kortere levensduur van de
gloeilampen zijn hiervan het
gevolg.Gloeilamp groot- en
dimlicht vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen. Erop letten dat de motorfiets
stevig staat.
met SU Xenonlicht:
Xenonlicht werkt met
hoogspanning; bij on-
deskundig uitgevoerde werk-
zaamheden bestaat levensge-
vaar.
Werkzaamheden aan de xe-
nonverlichting, inclusief het
vervangen van lampen, uit-
sluitend bij een specialist la-
ten uitvoeren, bij voorkeur
een BMW Motorrad dealer.
Tijdelijk met grootlicht rij-
den.
Om het tegemoetkomend
verkeer niet te verblinden,
de koplamphoogte instellen
op de zwaarste belading.
De lamp zo snel mogelijk
door een specialist laten
vervangen, bij voorkeur door een BMW Motorrad
dealer.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen.
Afdekkap
1(dimlicht) of af-
dekkappen 2(grootlicht)
aanbrengen.
Afdekkappen van de groot-
lichtlampen linksom draai-
end verwijderen.
7122zOnderhoud

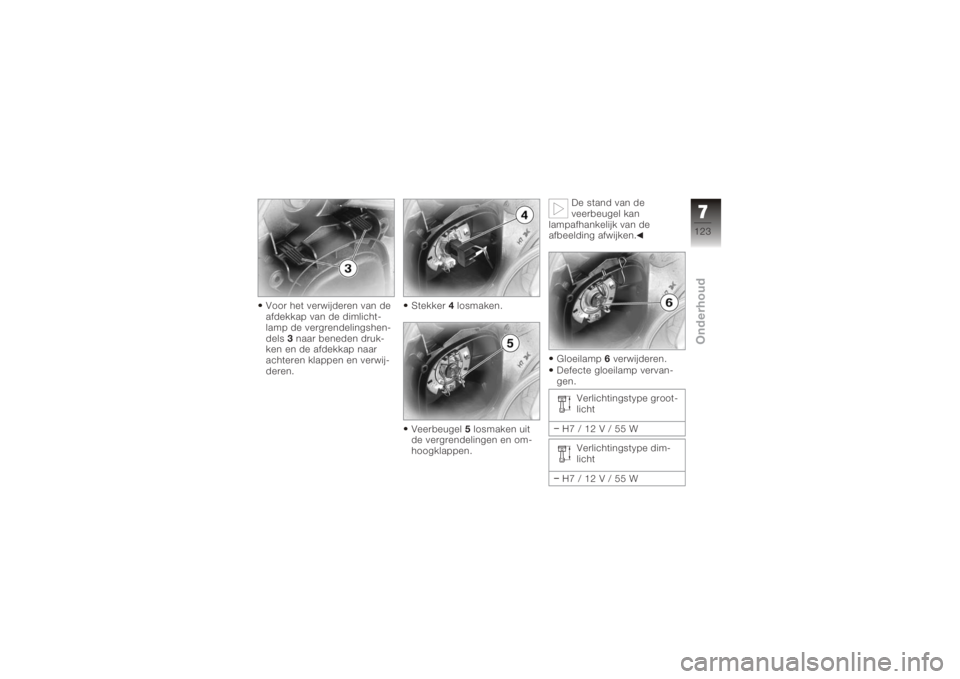

Voor het verwijderen van de
afdekkap van de dimlicht-
lamp de vergrendelingshen-
dels3naar beneden druk-
ken en de afdekkap naar
achteren klappen en verwij-
deren. Stekker
4losmaken.
Veerbeugel 5losmaken uit
de vergrendelingen en om-
hoogklappen. De stand van de
veerbeugel kan
lampafhankelijk van de
afbeelding afwijken.

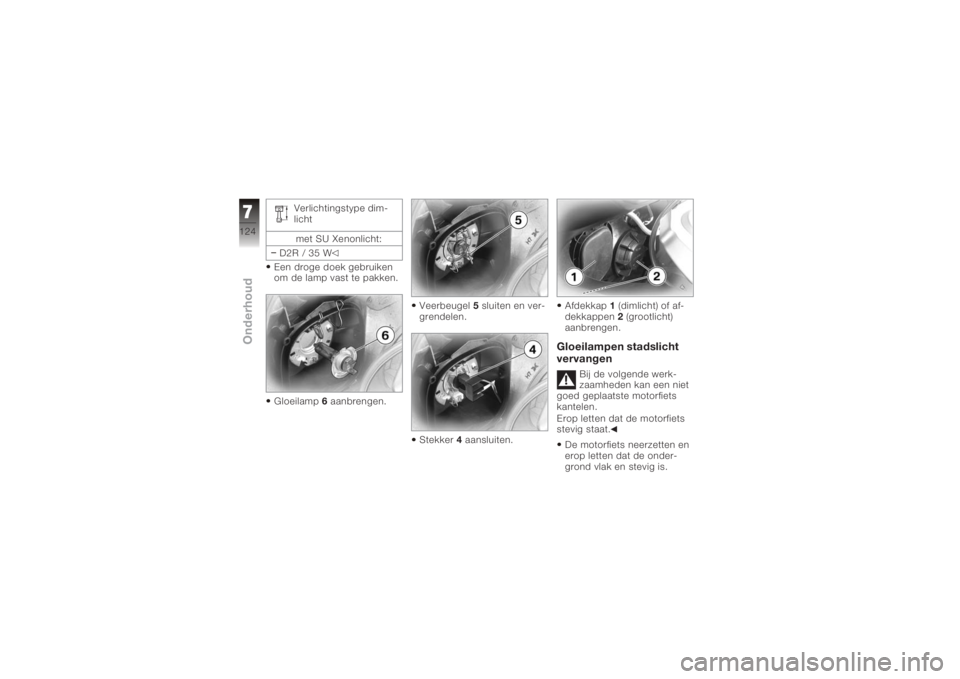

Gloeilamp 6verwijderen.
Defecte gloeilamp vervan-
gen.
Verlichtingstype groot-
licht
H7/12V/55W Verlichtingstype dim-
licht
H7/12V/55W
7123zOnderhoud

Verlichtingstype dim-
lichtmet SU Xenonlicht:
D2R / 35 W
Een droge doek gebruiken
om de lamp vast te pakken.
Gloeilamp 6aanbrengen. Veerbeugel
5sluiten en ver-
grendelen.
Stekker 4aansluiten. Afdekkap
1(dimlicht) of af-
dekkappen 2(grootlicht)
aanbrengen.
Gloeilampen stadslicht
vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
7124zOnderhoud

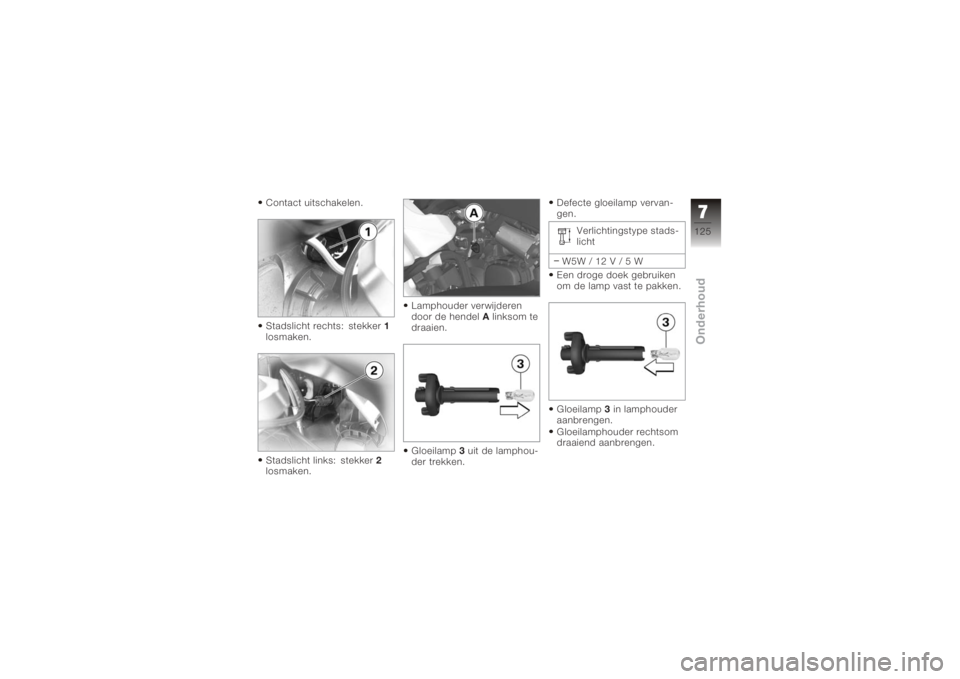

Contact uitschakelen.
Stadslicht rechts: stekker1
losmaken.
Stadslicht links: stekker 2
losmaken. Lamphouder verwijderen
door de hendel
Alinksom te
draaien.
Gloeilamp 3uit de lamphou-
der trekken. Defecte gloeilamp vervan-
gen.
Verlichtingstype stads-
licht
W5W / 12 V / 5 W
Een droge doek gebruiken
om de lamp vast te pakken.
Gloeilamp 3in lamphouder
aanbrengen.
Gloeilamphouder rechtsom
draaiend aanbrengen.
7125zOnderhoud

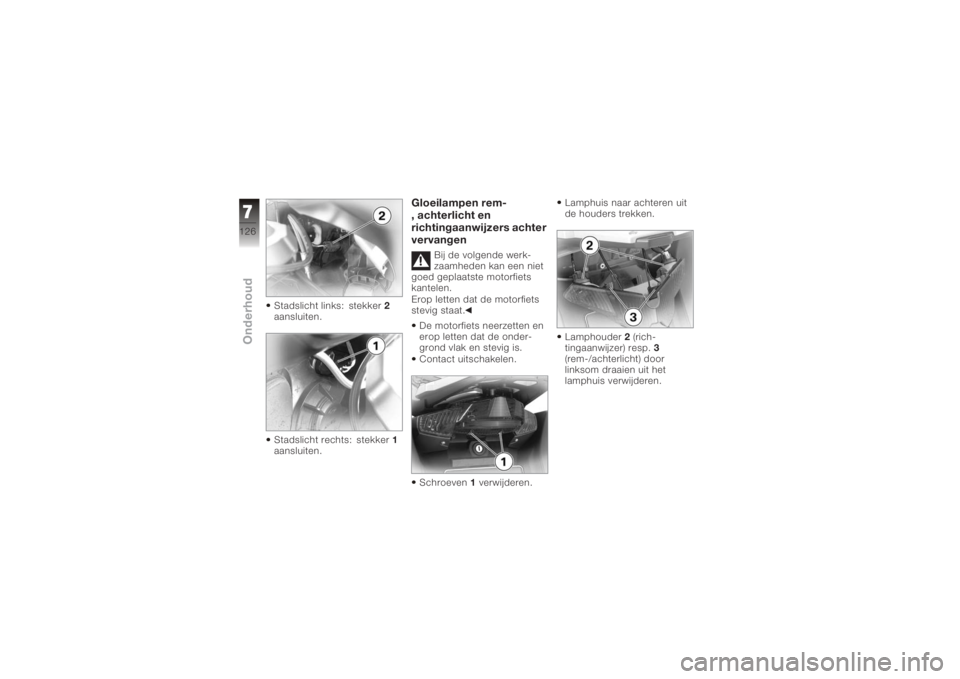

Stadslicht links: stekker2
aansluiten.
Stadslicht rechts: stekker 1
aansluiten.
Gloeilampen rem-
, achterlicht en
richtingaanwijzers achter
vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen.
Schroeven 1verwijderen. Lamphuis naar achteren uit
de houders trekken.
Lamphouder
2(rich-
tingaanwijzer) resp. 3
(rem-/achterlicht) door
linksom draaien uit het
lamphuis verwijderen.
7126zOnderhoud

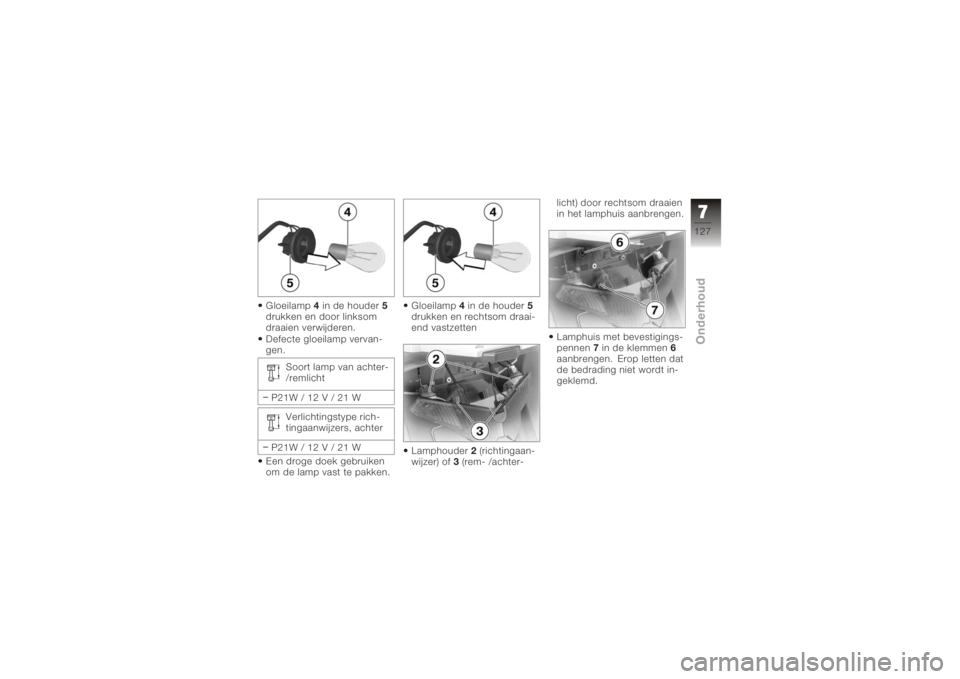

Gloeilamp4in de houder 5
drukken en door linksom
draaien verwijderen.
Defecte gloeilamp vervan-
gen.
Soort lamp van achter-
/remlicht
P21W / 12 V / 21 W Verlichtingstype rich-
tingaanwijzers, achter
P21W / 12 V / 21 W
Een droge doek gebruiken
om de lamp vast te pakken. Gloeilamp
4in de houder 5
drukken en rechtsom draai-
end vastzetten
Lamphouder 2(richtingaan-
wijzer) of 3(rem- /achter- licht) door rechtsom draaien
in het lamphuis aanbrengen.
Lamphuis met bevestigings-
pennen
7in de klemmen 6
aanbrengen. Erop letten dat
de bedrading niet wordt in-
geklemd.
7127zOnderhoud

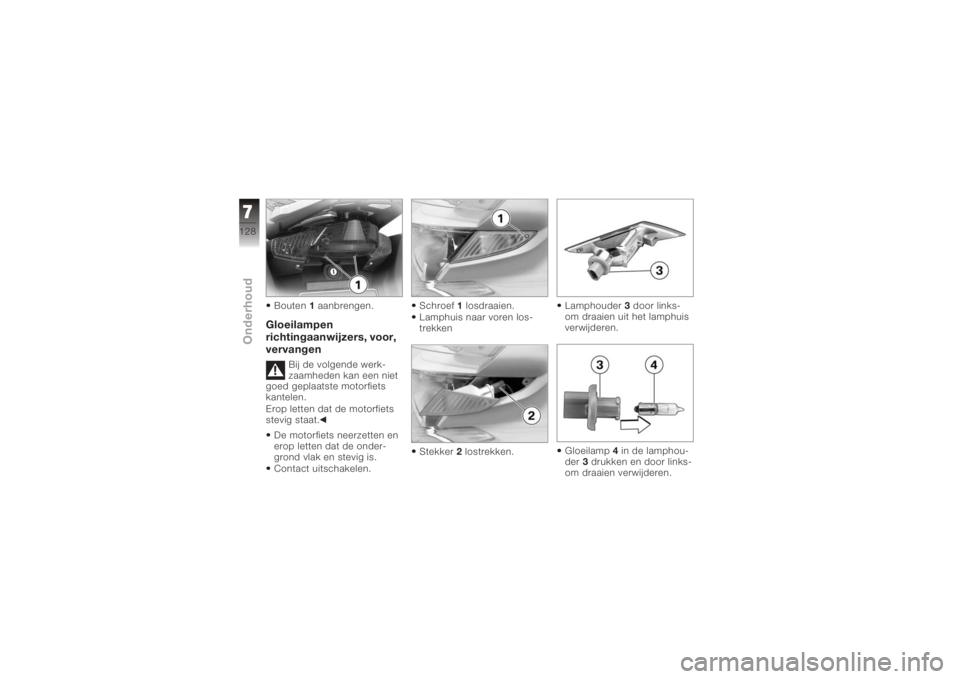

Bouten1aanbrengen.Gloeilampen
richtingaanwijzers, voor,
vervangen
Bij de volgende werk-
zaamheden kan een niet
goed geplaatste motorfiets
kantelen.
Erop letten dat de motorfiets
stevig staat.
De motorfiets neerzetten en
erop letten dat de onder-
grond vlak en stevig is.
Contact uitschakelen. Schroef
1losdraaien.
Lamphuis naar voren los-
trekken
Stekker 2lostrekken. Lamphouder
3door links-
om draaien uit het lamphuis
verwijderen.
Gloeilamp 4in de lamphou-
der 3drukken en door links-
om draaien verwijderen.
7128zOnderhoud
