BMW MOTORRAD K 1200 GT 2006 Manual de instrucciones (in Spanish)

Sinopsis
Vista general del lado
izquierdo . . . . . . . . . . . . . . . . . . . . . . 11
Vista general del lado
derecho . . . . . . . . . . . . . . . . . . . . . . . 13
Bajo el asiento . . . . . . . . . . . . . . . . 15
Conjunto del puño izquierdo . . . 16
Conjunto del puño derecho . . . . 17
Cuadro de instrumentos . . . . . . . 18
Faro . . . . . . . . . . . . . . . . . . . . . . . . . . 19
29zSinopsis

210zSinopsis

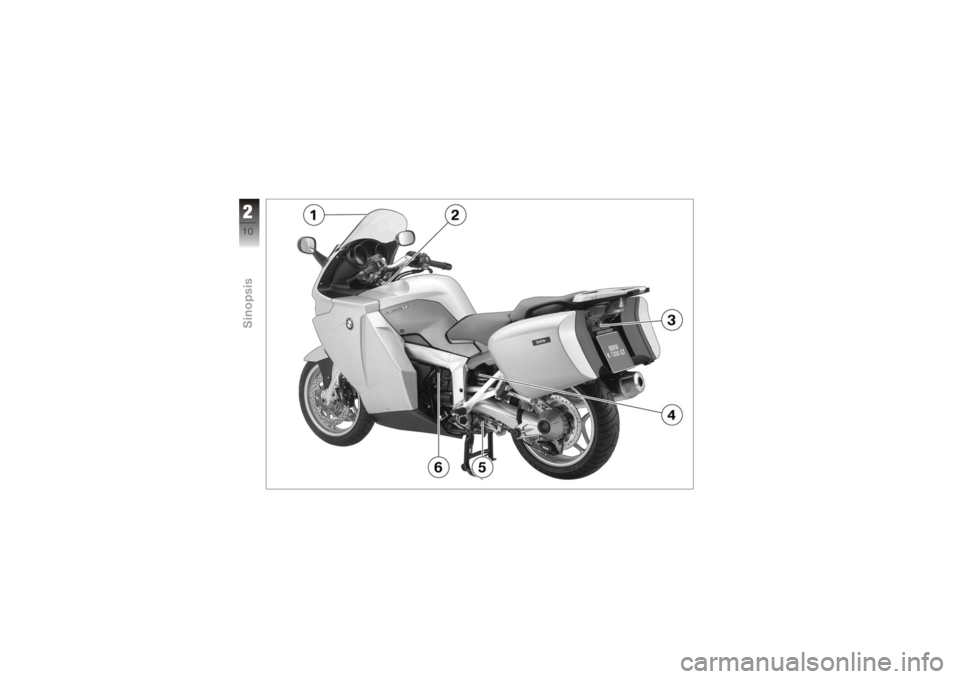

Vista general del lado
izquierdo1Parabrisas regulable
eléctricamente ( 72)
2 Compartimento de la ba-
tería ( 137)
3 Cerradura del asiento
( 68)
4 Ajuste del pretensado del
muelle trasero ( 73)
5 Ajuste de la amortigua-
ción trasera ( 74)
6 Toma de corriente
( 98)
211zSinopsis

212zSinopsis

Vista general del lado
derecho1Orificio de llenado de
combustible ( 88)
2 Manillar ajustable ( 62)
3 Depósito de líquido de
frenos delantero ( 112)
4 Ajuste del alcance de los
faros, debajo del cuadro
de instrumentos ( 64)
5 Compartimento para ob-
jetos ( 66)
6 Número de chasis
213zSinopsis

214zSinopsis

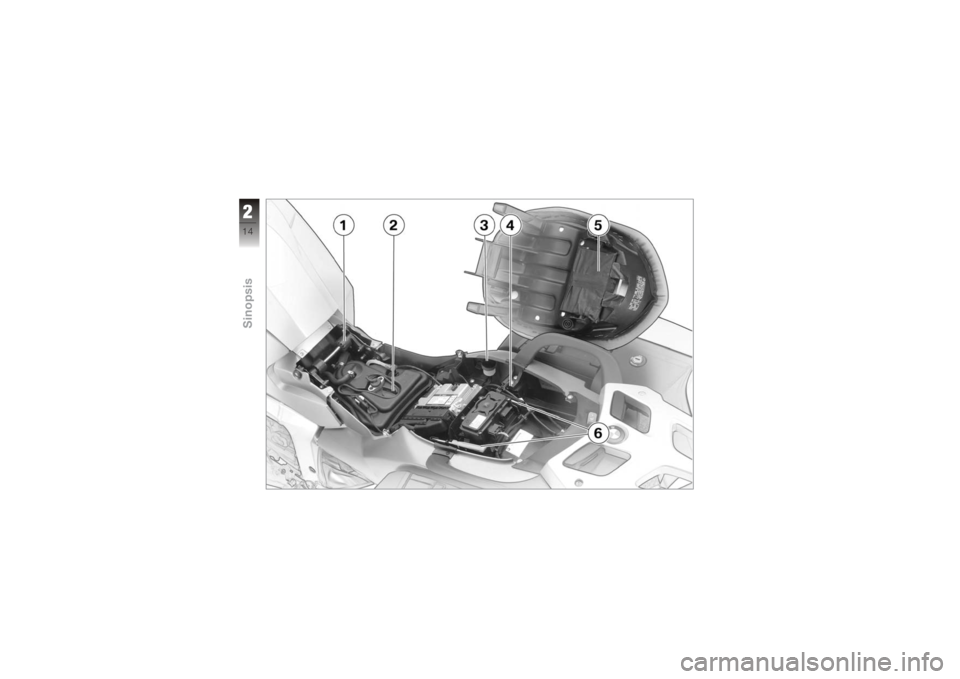

Bajo el asiento1Ajuste de la altura del
asiento ( 69)
2 Abertura para llenado
del aceite de motor y la
varilla de medición de
aceite ( 107) ( 109)
3 Depósito de líquido de
frenos trasero ( 113)
4 Soporte para casco
( 72)
5 Manual de instrucciones
6 Herramientas de a bordo
( 106)
215zSinopsis

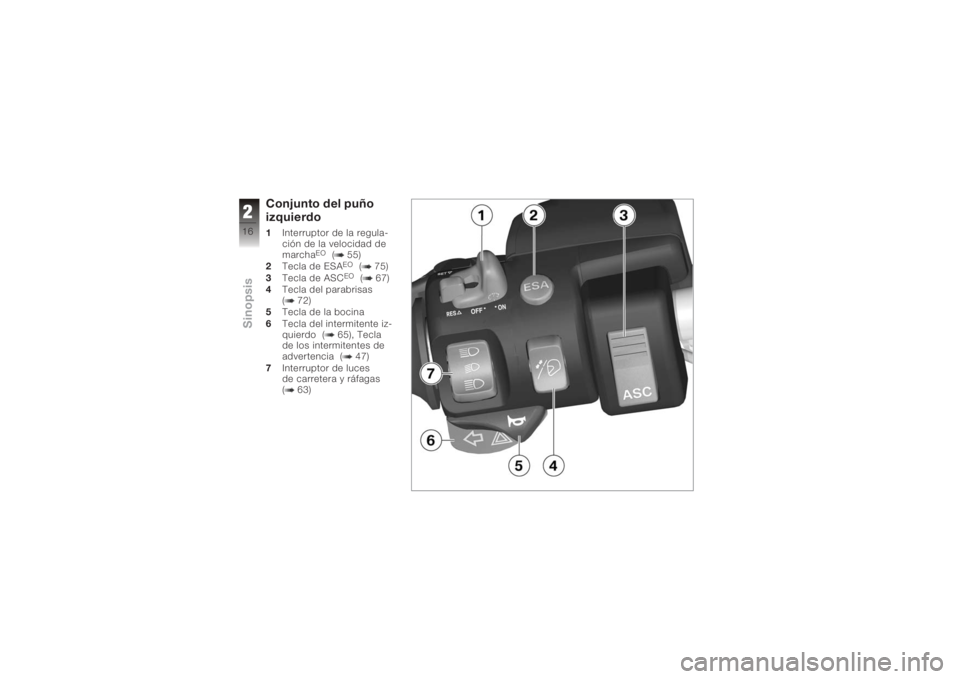

Conjunto del puño
izquierdo1Interruptor de la regula-
ción de la velocidad de
marcha
EO
( 55)
2 Tecla de ESAEO
( 75)
3 Tecla de ASC
EO
( 67)
4 Tecla del parabrisas
( 72)
5 Tecla de la bocina
6 Tecla del intermitente iz-
quierdo ( 65), Tecla
de los intermitentes de
advertencia ( 47)
7 Interruptor de luces
de carretera y ráfagas
( 63)
216zSinopsis

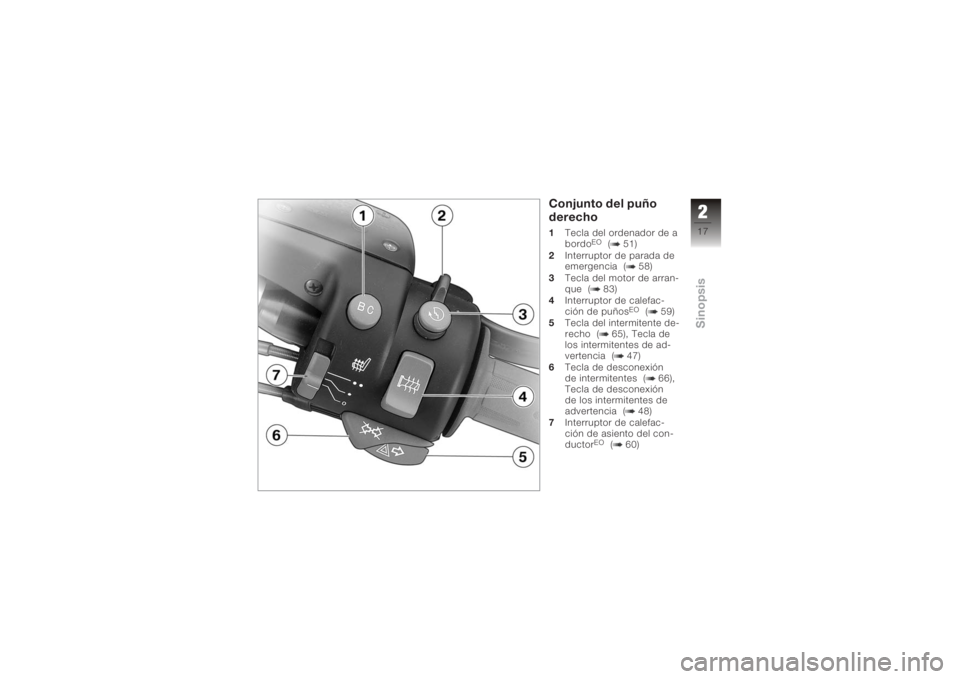

Conjunto del puño
derecho1Tecla del ordenador de a
bordo
EO
( 51)
2 Interruptor de parada de
emergencia ( 58)
3 Tecla del motor de arran-
que ( 83)
4 Interruptor de calefac-
ción de puños
EO
( 59)
5 Tecla del intermitente de-
recho ( 65), Tecla de
los intermitentes de ad-
vertencia ( 47)
6 Tecla de desconexión
de intermitentes ( 66),
Tecla de desconexión
de los intermitentes de
advertencia ( 48)
7 Interruptor de calefac-
ción de asiento del con-
ductor
EO
( 60)
217zSinopsis

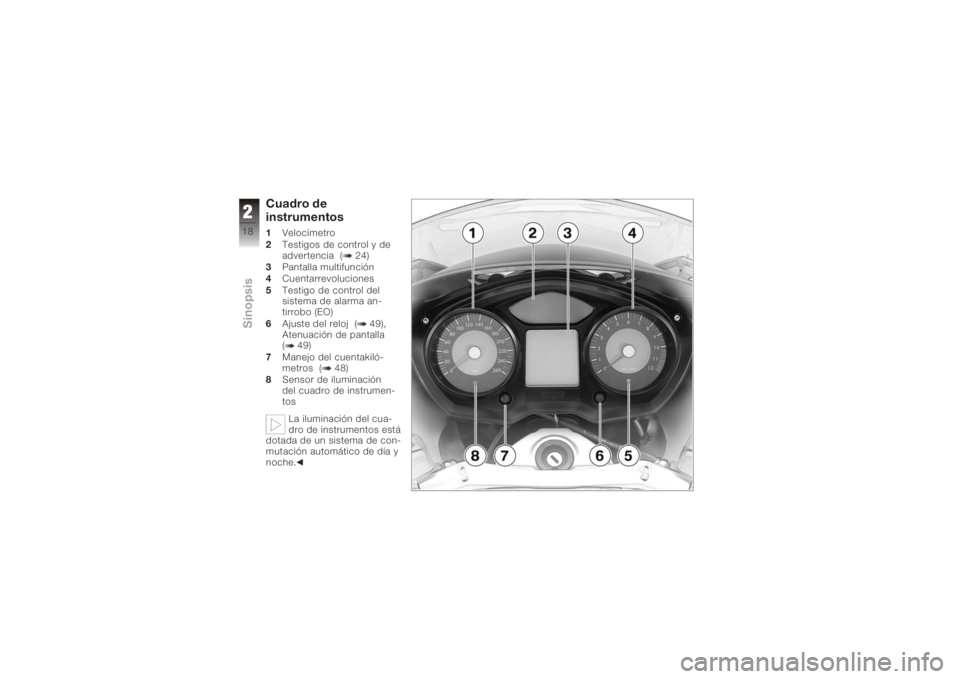

Cuadro de
instrumentos1Velocímetro
2 Testigos de control y de
advertencia ( 24)
3 Pantalla multifunción
4 Cuentarrevoluciones
5 Testigo de control del
sistema de alarma an-
tirrobo (EO)
6 Ajuste del reloj ( 49),
Atenuación de pantalla
( 49)
7 Manejo del cuentakiló-
metros ( 48)
8 Sensor de iluminación
del cuadro de instrumen-
tos
La iluminación del cua-
dro de instrumentos está
dotada de un sistema de con-
mutación automático de día y
noche.
218zSinopsis
