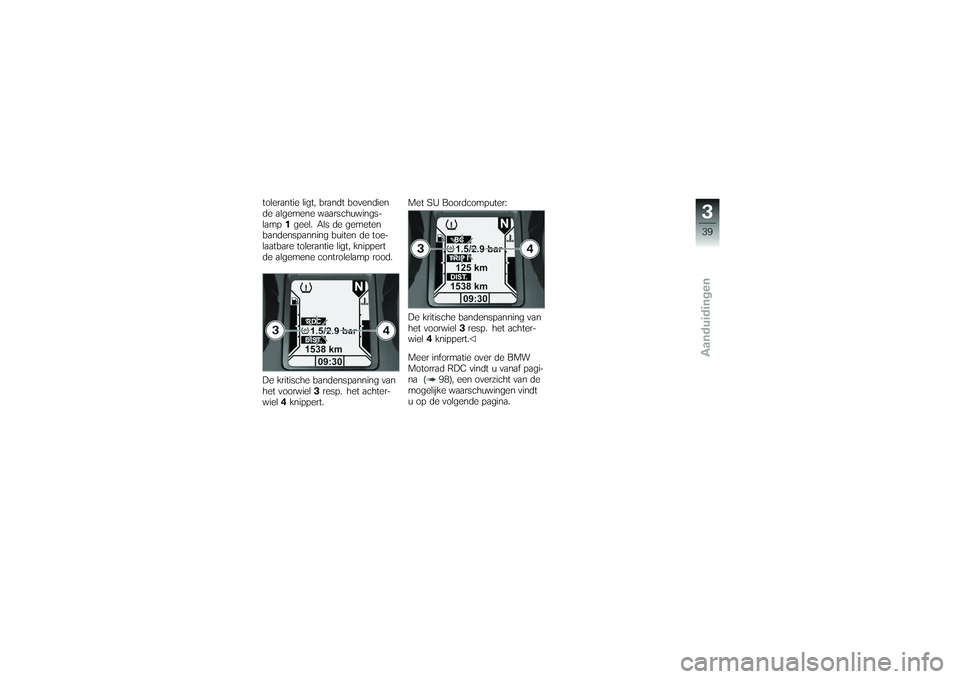

tolerantie ligt, brandt bovendien
de algemene waarschuwings-
lamp1geel. Als de gemeten
bandenspanning buiten de toe-
laatbare tolerantie ligt, knippert
de algemene controlelamp rood.
De kritische bandenspanning van
het voorwiel 3resp. het achter-
wiel 4knippert. Met SU Boordcomputer:
De kritische bandenspanning van
het voorwiel
3resp. het achter-
wiel 4knippert.
Meer informatie over de BMW
Motorrad RDC vindt u vanaf pagi-
na ( 98), een overzicht van de
mogelijke waarschuwingen vindt
u op de volgende pagina.
339zAanduidingen

WaarschuwingsindicatieoverzichtBetekenis
Brandt geelWordt weergege-
ven Bandenspanning in het grensgebied van
de toelaatbare tolerantie ( 41)
De kritieke banden-
spanning knippert
Knippert rood Wordt weergege-
ven Bandenspanning buiten de toelaatbare
tolerantie ( 41)
De kritieke banden-
spanning knippert
"
--
"of"
-- --
"
wordt weergegeven Overdrachtsstoring ( 41)
Brandt geel Wordt weergege-
ven Sensor defect of systeemstoring ( 42)
"
--
"of"
-- --
"
wordt weergegeven
Brandt geel
RDC
wordt weer-
gegeven Batterij van druksensor bandenspanning
zwak ( 42)
Wordt weergege-
ven
340zAanduidingen

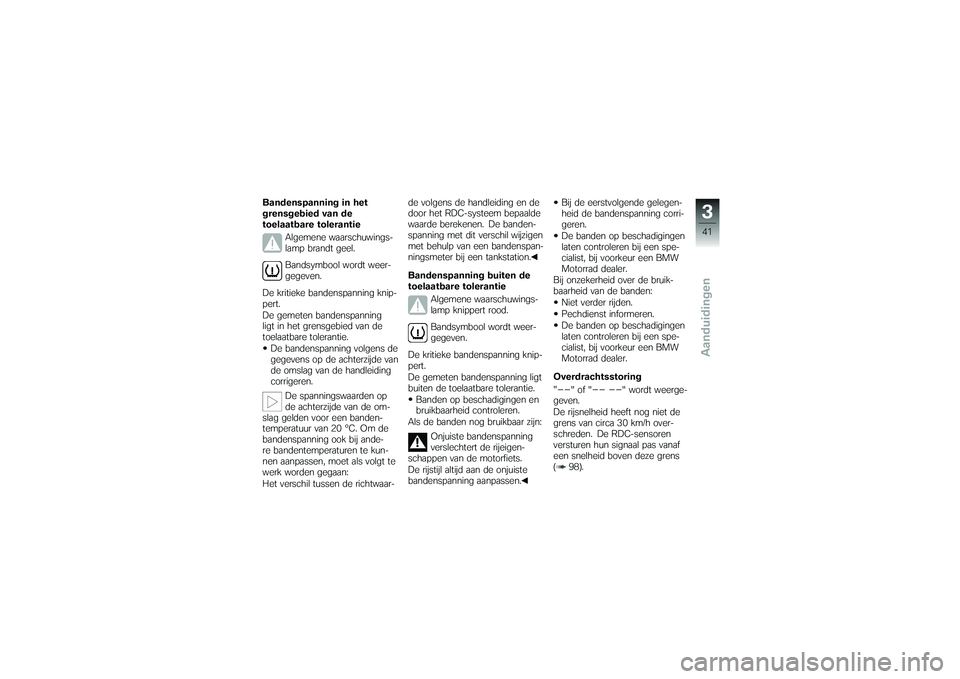

Bandenspanning in het
grensgebied van de
toelaatbare tolerantieAlgemene waarschuwings-
lamp brandt geel.
Bandsymbool wordt weer-
gegeven.
De kritieke bandenspanning knip-
pert.
De gemeten bandenspanning
ligt in het grensgebied van de
toelaatbare tolerantie. De bandenspanning volgens de
gegevens op de achterzijde van
de omslag van de handleiding
corrigeren.
De spanningswaarden op
de achterzijde van de om-
slag gelden voor een banden-
temperatuur van 20 °C. Om de
bandenspanning ook bij ande-
re bandentemperaturen te kun-
nen aanpassen, moet als volgt te
werk worden gegaan:
Het verschil tussen de richtwaar- de volgens de handleiding en de
door het RDC-systeem bepaalde
waarde berekenen. De banden-
spanning met dit verschil wijzigen
met behulp van een bandenspan-
ningsmeter bij een tankstation.
Bandenspanning buiten de
toelaatbare tolerantie
Algemene waarschuwings-
lamp knippert rood.
Bandsymbool wordt weer-
gegeven.
De kritieke bandenspanning knip-
pert.
De gemeten bandenspanning ligt
buiten de toelaatbare tolerantie. Banden op beschadigingen en
bruikbaarheid controleren.
Als de banden nog bruikbaar zijn:
Onjuiste bandenspanning
verslechtert de rijeigen-
schappen van de motorfiets.
De rijstijl altijd aan de onjuiste
bandenspanning aanpassen. Bij de eerstvolgende gelegen-
heid de bandenspanning corri-
geren.
De banden op beschadigingen
laten controleren bij een spe-
cialist, bij voorkeur een BMW
Motorrad dealer.
Bij onzekerheid over de bruik-
baarheid van de banden: Niet verder rijden.
Pechdienst informeren.
De banden op beschadigingen
laten controleren bij een spe-
cialist, bij voorkeur een BMW
Motorrad dealer.
Overdrachtsstoring
"
--
"of"
-- --
" wordt weerge-
geven.
De rijsnelheid heeft nog niet de
grens van circa 30 km/h over-
schreden. De RDC-sensoren
versturen hun signaal pas vanaf
een snelheid boven deze grens
( 98).
341zAanduidingen

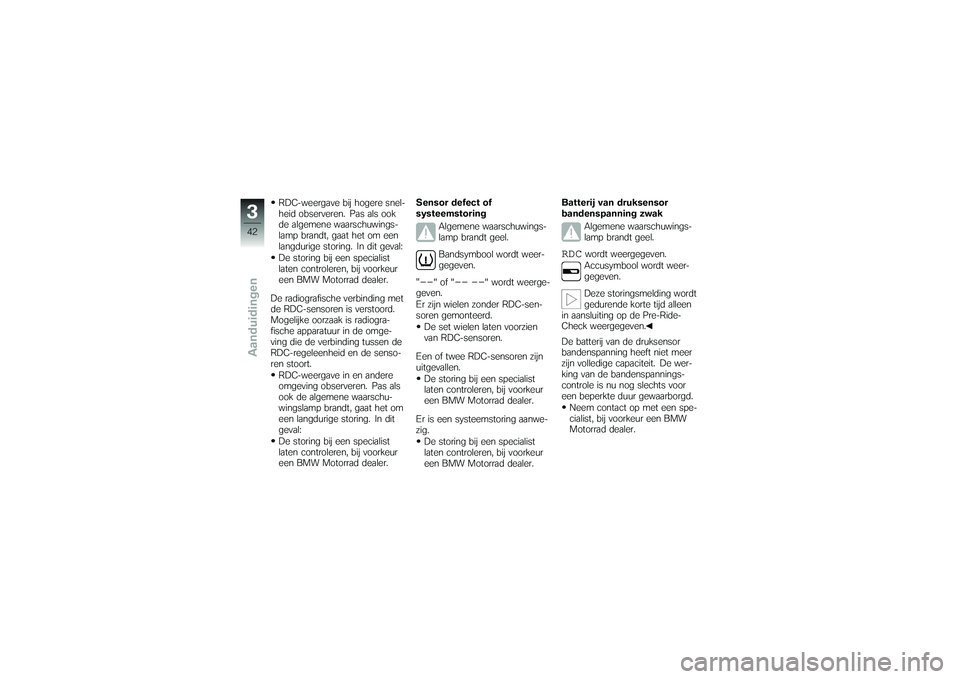

RDC-weergave bij hogere snel-
heid observeren. Pas als ook
de algemene waarschuwings-
lamp brandt, gaat het om een
langdurige storing. In dit geval:
De storing bij een specialist
laten controleren, bij voorkeur
een BMW Motorrad dealer.
De radiografische verbinding met
de RDC-sensoren is verstoord.
Mogelijke oorzaak is radiogra-
fische apparatuur in de omge-
ving die de verbinding tussen de
RDC-regeleenheid en de senso-
ren stoort. RDC-weergave in en andere
omgeving observeren. Pas als
ook de algemene waarschu-
wingslamp brandt, gaat het om
een langdurige storing. In dit
geval:
De storing bij een specialist
laten controleren, bij voorkeur
een BMW Motorrad dealer. Sensor defect of
systeemstoring
Algemene waarschuwings-
lamp brandt geel.
Bandsymbool wordt weer-
gegeven.
"
--
"of"
-- --
" wordt weerge-
geven.
Er zijn wielen zonder RDC-sen-
soren gemonteerd.
De set wielen laten voorzien
van RDC-sensoren.
Een of twee RDC-sensoren zijn
uitgevallen. De storing bij een specialist
laten controleren, bij voorkeur
een BMW Motorrad dealer.
Er is een systeemstoring aanwe-
zig. De storing bij een specialist
laten controleren, bij voorkeur
een BMW Motorrad dealer. Batterij van druksensor
bandenspanning zwak
Algemene waarschuwings-
lamp brandt geel.
RDC
wordt weergegeven.
Accusymbool wordt weer-
gegeven.
Deze storingsmelding wordt
gedurende korte tijd alleen
in aansluiting op de Pre-Ride-
Check weergegeven.
De batterij van de druksensor
bandenspanning heeft niet meer
zijn volledige capaciteit. De wer-
king van de bandenspannings-
controle is nu nog slechts voor
een beperkte duur gewaarborgd.
Neem contact op met een spe-
cialist, bij voorkeur een BMW
Motorrad dealer.
342zAanduidingen

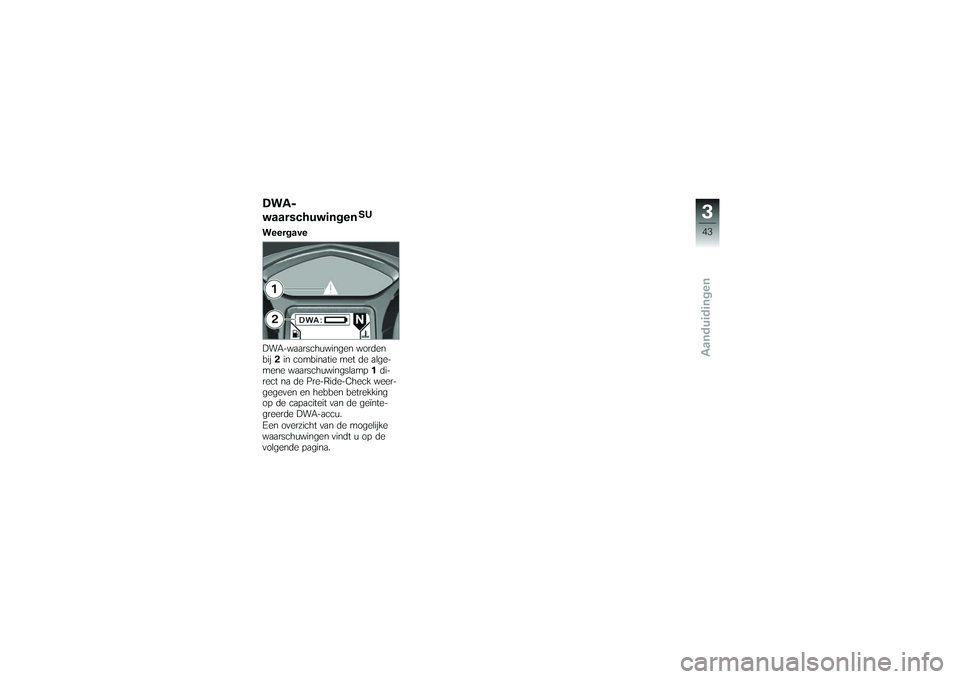

DWA-
waarschuwingen
SU
Weergave
DWA-waarschuwingen worden
bij 2in combinatie met de alge-
mene waarschuwingslamp 1di-
rect na de Pre-Ride-Check weer-
gegeven en hebben betrekking
op de capaciteit van de geïnte-
greerde DWA-accu.
Een overzicht van de mogelijke
waarschuwingen vindt u op de
volgende pagina.
343zAanduidingen

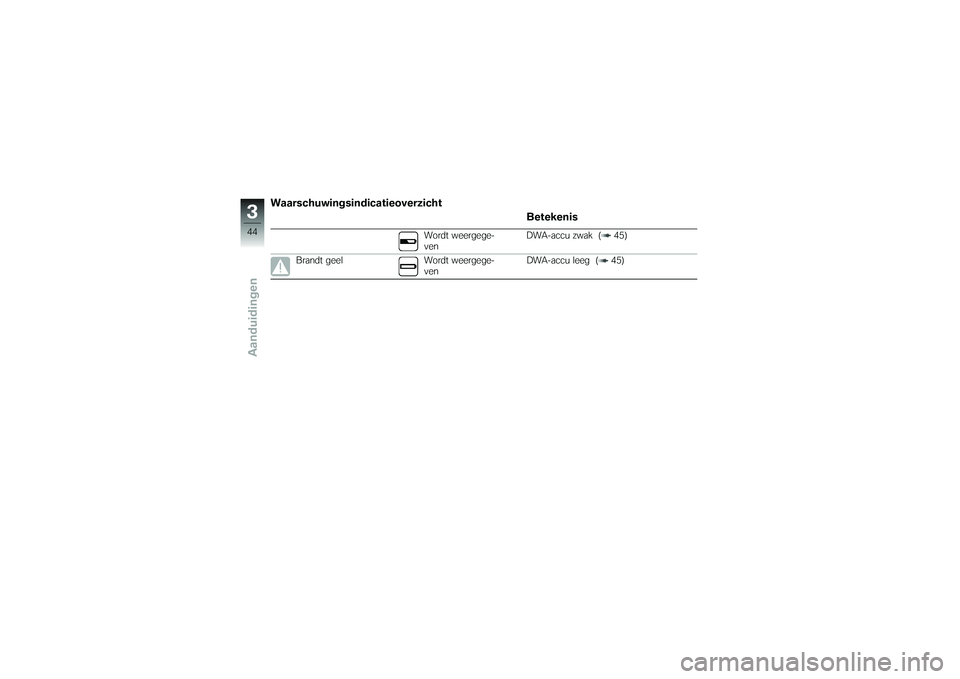

WaarschuwingsindicatieoverzichtBetekenis
Wordt weergege-
venDWA-accu zwak ( 45)
Brandt geel Wordt weergege- venDWA-accu leeg ( 45)
344zAanduidingen

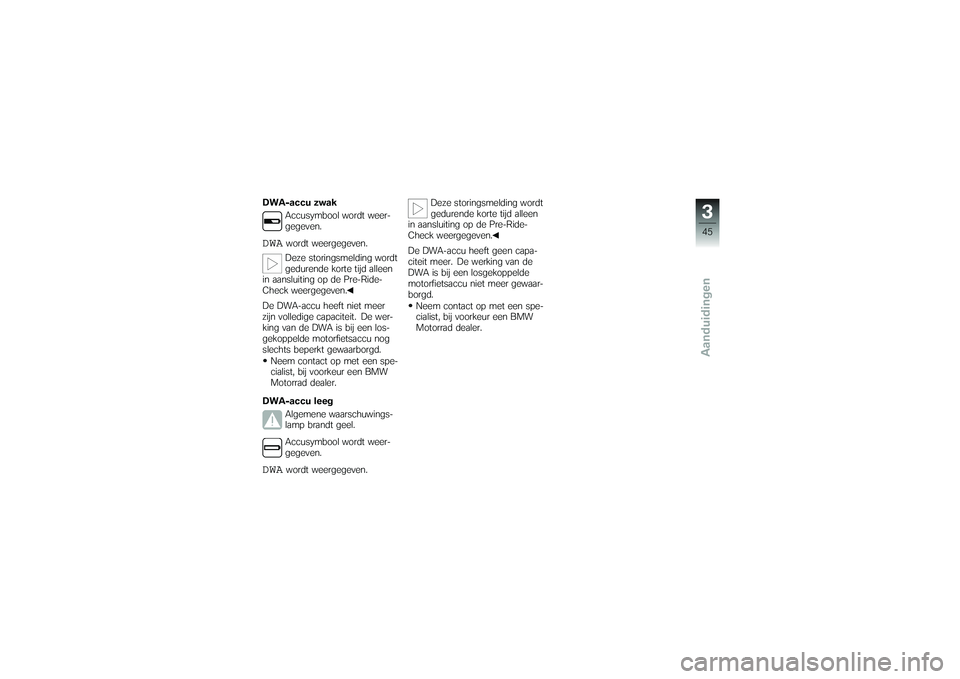

DWA-accu zwakAccusymbool wordt weer-
gegeven.DWA
wordt weergegeven.
Deze storingsmelding wordt
gedurende korte tijd alleen
in aansluiting op de Pre-Ride-
Check weergegeven.
De DWA-accu heeft niet meer
zijn volledige capaciteit. De wer-
king van de DWA is bij een los-
gekoppelde motorfietsaccu nog
slechts beperkt gewaarborgd.
Neem contact op met een spe-
cialist, bij voorkeur een BMW
Motorrad dealer.
DWA-accu leeg Algemene waarschuwings-
lamp brandt geel.
Accusymbool wordt weer-
gegeven.
DWA
wordt weergegeven. Deze storingsmelding wordt
gedurende korte tijd alleen
in aansluiting op de Pre-Ride-
Check weergegeven.
De DWA-accu heeft geen capa-
citeit meer. De werking van de
DWA is bij een losgekoppelde
motorfietsaccu niet meer gewaar-
borgd.
Neem contact op met een spe-
cialist, bij voorkeur een BMW
Motorrad dealer.
345zAanduidingen

346zAanduidingen

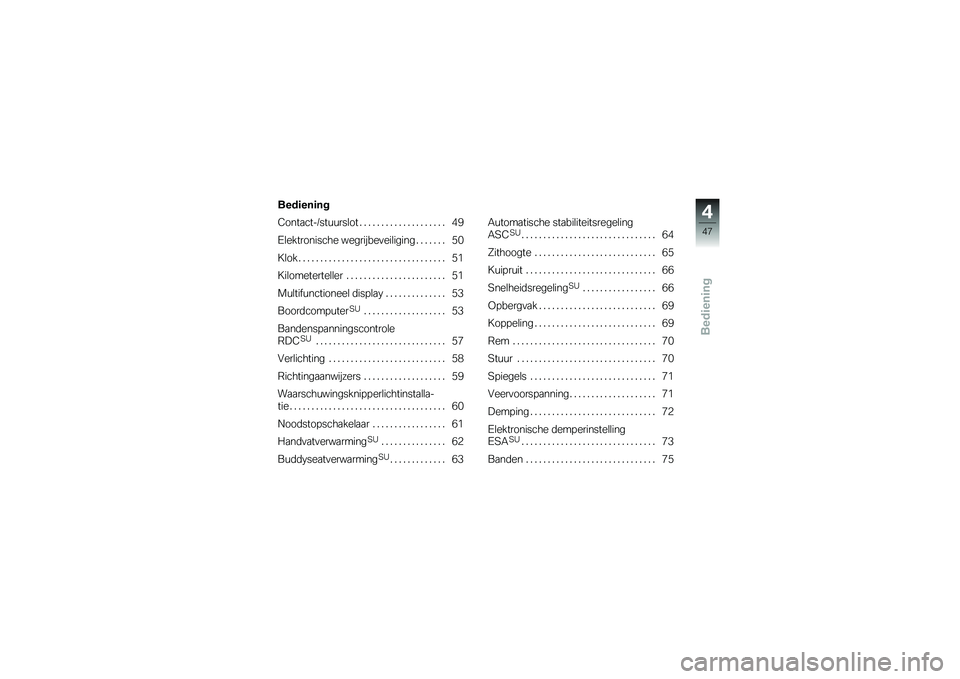

Bediening
Bediening
Contact-/stuurslot . . .................. 49
Elektronische wegrijbeveiliging ....... 50
Klok . ................................. 51
Kilometerteller ....................... 51
Multifunctioneel display . . ............ 53
Boordcomputer
SU
................... 53
Bandenspanningscontrole
RDC
SU
.............................. 57
Verlichting ........................... 58
Richtingaanwijzers . . ................. 59
Waarschuwingsknipperlichtinstalla-
tie.................................... 60
Noodstopschakelaar ................. 61
Handvatverwarming
SU
............... 62
BuddyseatverwarmingSU
............. 63 Automatische stabiliteitsregeling
ASC
SU
............................... 64
Zithoogte ............................ 65
Kuipruit . ............................. 66
Snelheidsregeling
SU
................. 66
Opbergvak ........................... 69
Koppeling ............................ 69
Rem ................................. 70
Stuur . . . ............................. 70
Spiegels ............................. 71
Veervoorspanning . . .................. 71
Demping ............................. 72
Elektronische demperinstelling
ESA
SU
............................... 73
Banden . ............................. 75
447zBediening

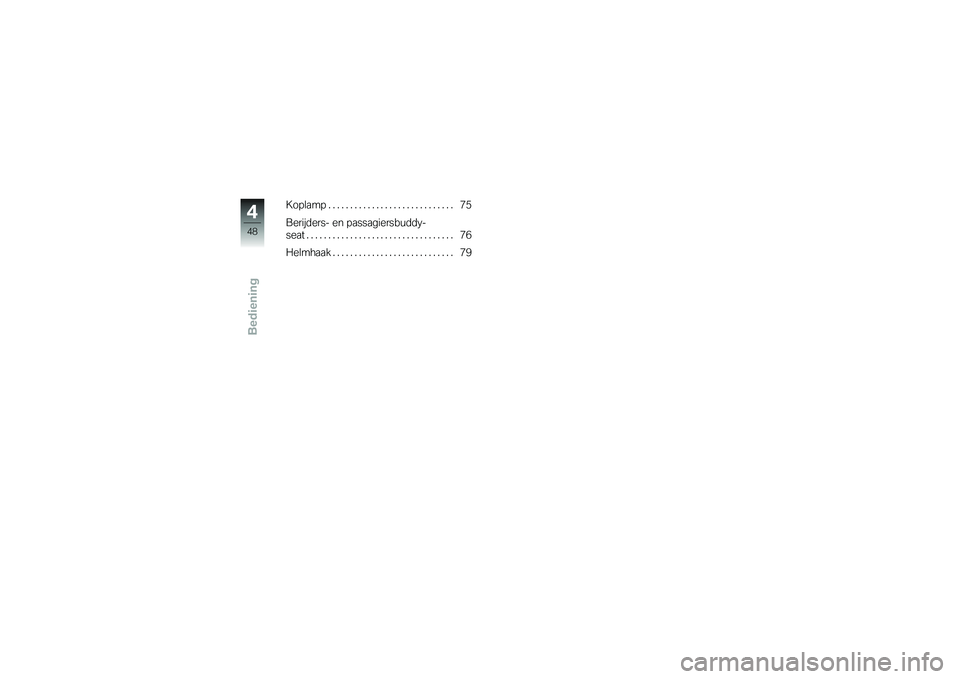

Koplamp . ............................ 75
Berijders- en passagiersbuddy-
seat . ................................. 76
Helmhaak . ........................... 79
