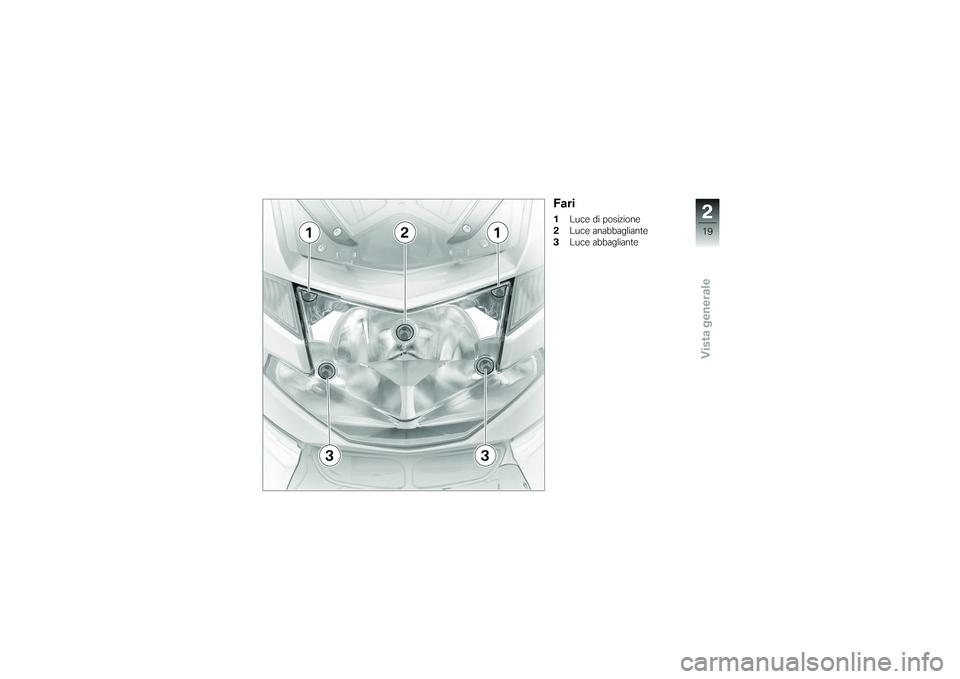

Fari1Luce di posizione
2 Luce anabbagliante
3 Luce abbagliante
219zVista generale

220zVista generale

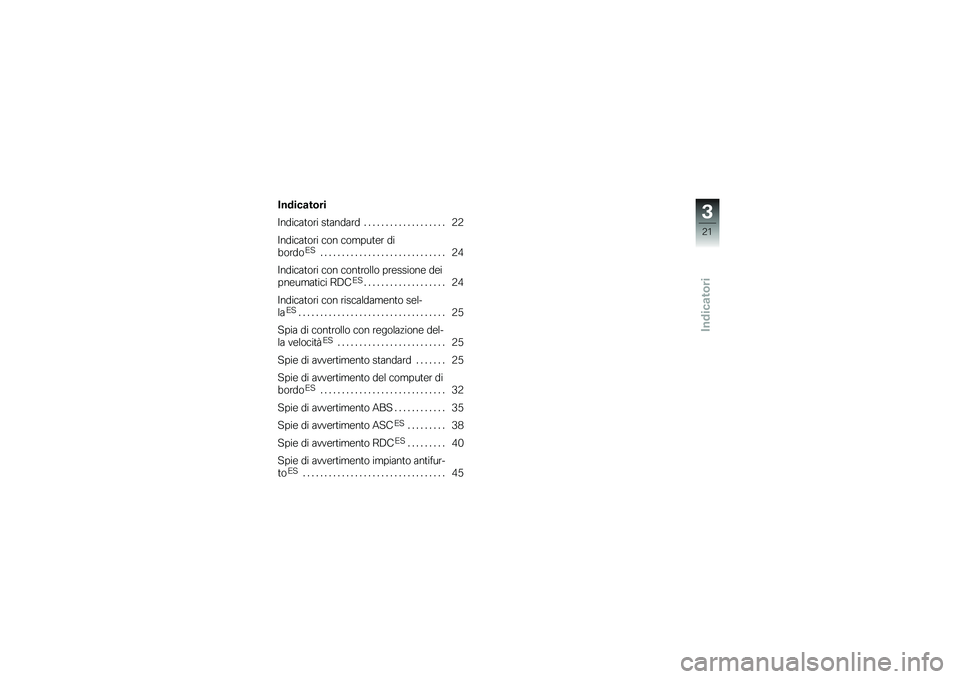

Indicatori
Indicatori
Indicatori standard . .................. 22
Indicatori con computer di
bordo
ES
............................. 24
Indicatori con controllo pressione dei
pneumatici RDC
ES
................... 24
Indicatori con riscaldamento sel-
la
ES
.................................. 25
Spia di controllo con regolazione del-
la velocità
ES
......................... 25
Spie di avvertimento standard ....... 25
Spie di avvertimento del computer di
bordo
ES
............................. 32
Spie di avvertimento ABS ............ 35
Spie di avvertimento ASC
ES
......... 38
Spie di avvertimento RDC
ES
......... 40
Spie di avvertimento impianto antifur-
to
ES
................................. 45
321zIndicatori

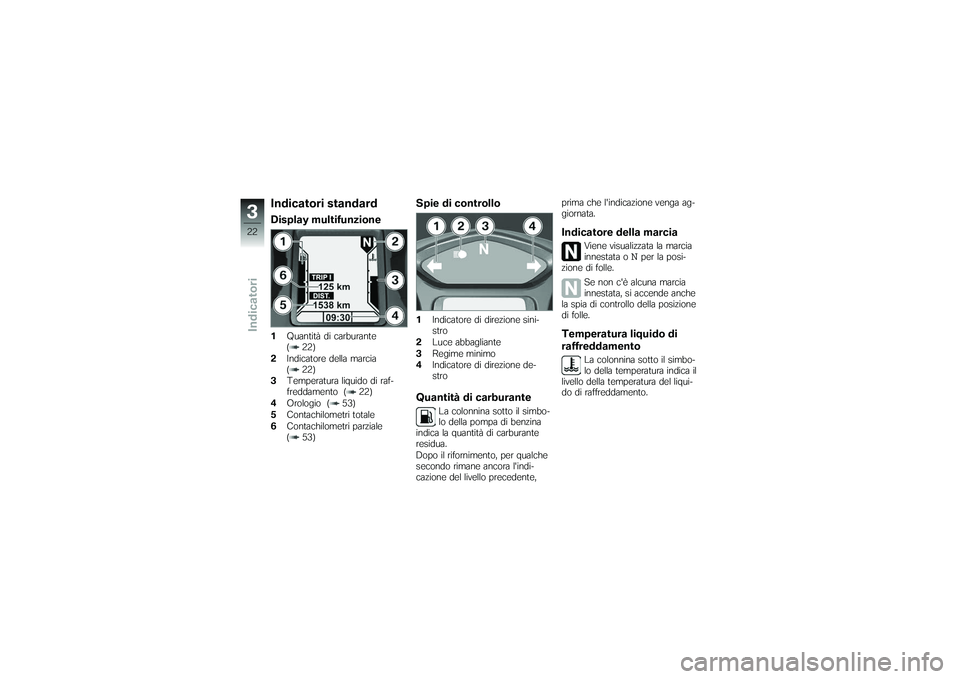

Indicatori standardDisplay multifunzione1Quantità di carburante
( 22)
2 Indicatore della marcia
( 22)
3 Temperatura liquido di raf-
freddamento ( 22)
4 Orologio ( 53)
5 Contachilometri totale
6 Contachilometri parziale
( 53)
Spie di controllo1Indicatore di direzione sini-
stro
2 Luce abbagliante
3 Regime minimo
4 Indicatore di direzione de-
stroQuantità di carburante
La colonnina sotto il simbo-
lo della pompa di benzina
indica la quantità di carburante
residua.
Dopo il rifornimento, per qualche
secondo rimane ancora l'indi-
cazione del livello precedente, prima che l'indicazione venga ag-
giornata.
Indicatore della marcia
Viene visualizzata la marcia
innestata o
Nper la posi-
zione di folle.
Se non c'è alcuna marcia
innestata, si accende anche
la spia di controllo della posizione
di folle.
Temperatura liquido di
raffreddamento
La colonnina sotto il simbo-
lo della temperatura indica il
livello della temperatura del liqui-
do di raffreddamento.
322zIndicatori

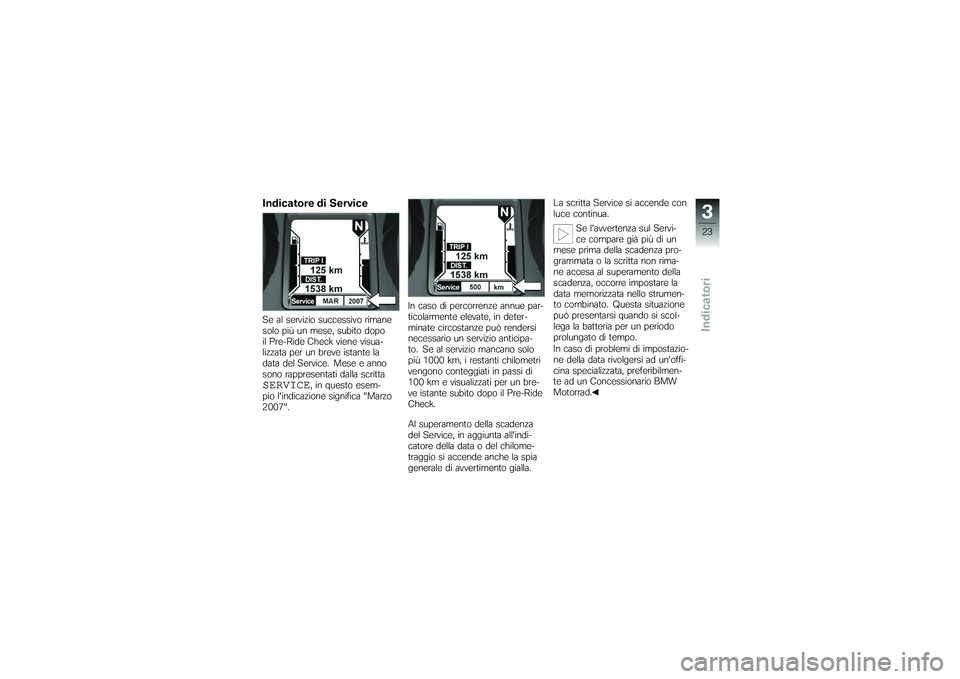

Indicatore di ServiceSe al servizio successivo rimane
solo più un mese, subito dopo
il Pre-Ride Check viene visua-
lizzata per un breve istante la
data del Service. Mese e anno
sono rappresentati dalla scrittaSERVICE
, in questo esem-
pio l'indicazione significa "Marzo
2007". In caso di percorrenze annue par-
ticolarmente elevate, in deter-
minate circostanze può rendersi
necessario un servizio anticipa-
to. Se al servizio mancano solo
più 1000 km, i restanti chilometri
vengono conteggiati in passi di
100 km e visualizzati per un bre-
ve istante subito dopo il Pre-Ride
Check.
Al superamento della scadenza
del Service, in aggiunta all'indi-
catore della data o del chilome-
traggio si accende anche la spia
generale di avvertimento gialla.La scritta Service si accende con
luce continua.
Se l'avvertenza sul Servi-
ce compare già più di un
mese prima della scadenza pro-
grammata o la scritta non rima-
ne accesa al superamento della
scadenza, occorre impostare la
data memorizzata nello strumen-
to combinato. Questa situazione
può presentarsi quando si scol-
lega la batteria per un periodo
prolungato di tempo.
In caso di problemi di impostazio-
ne della data rivolgersi ad un'offi-
cina specializzata, preferibilmen-
te ad un Concessionario BMW
Motorrad.
323zIndicatori

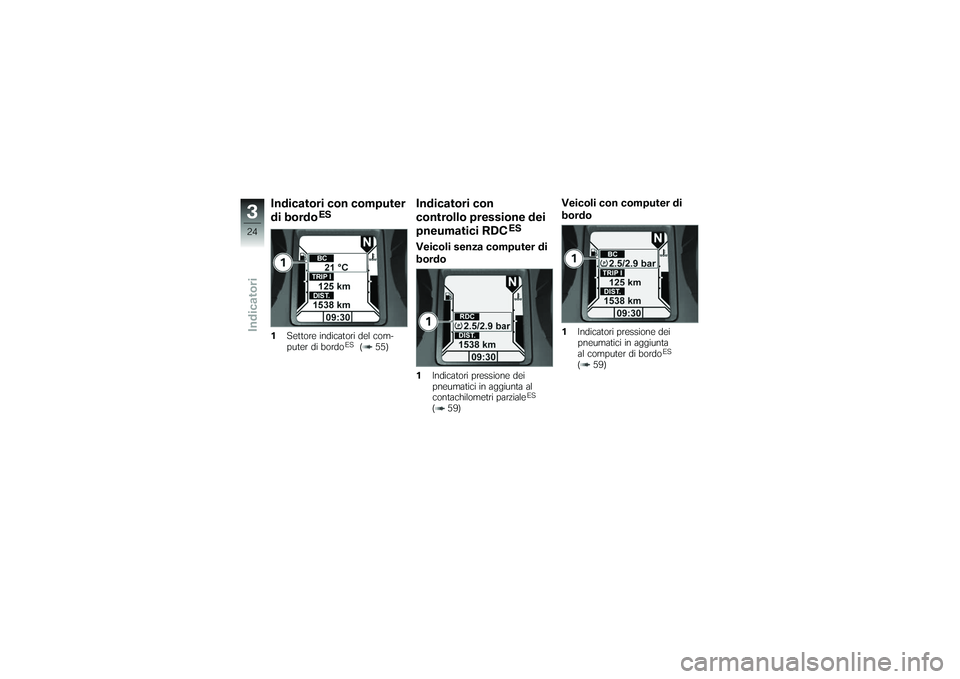

Indicatori con computer
di bordo
ES
1 Settore indicatori del com-
puter di bordo
ES
( 55)
Indicatori con
controllo pressione dei
pneumatici RDC
ES
Veicoli senza computer di
bordo1Indicatori pressione dei
pneumatici in aggiunta al
contachilometri parziale
ES
( 59)
Veicoli con computer di
bordo1Indicatori pressione dei
pneumatici in aggiunta
al computer di bordo
ES
( 59)
324zIndicatori

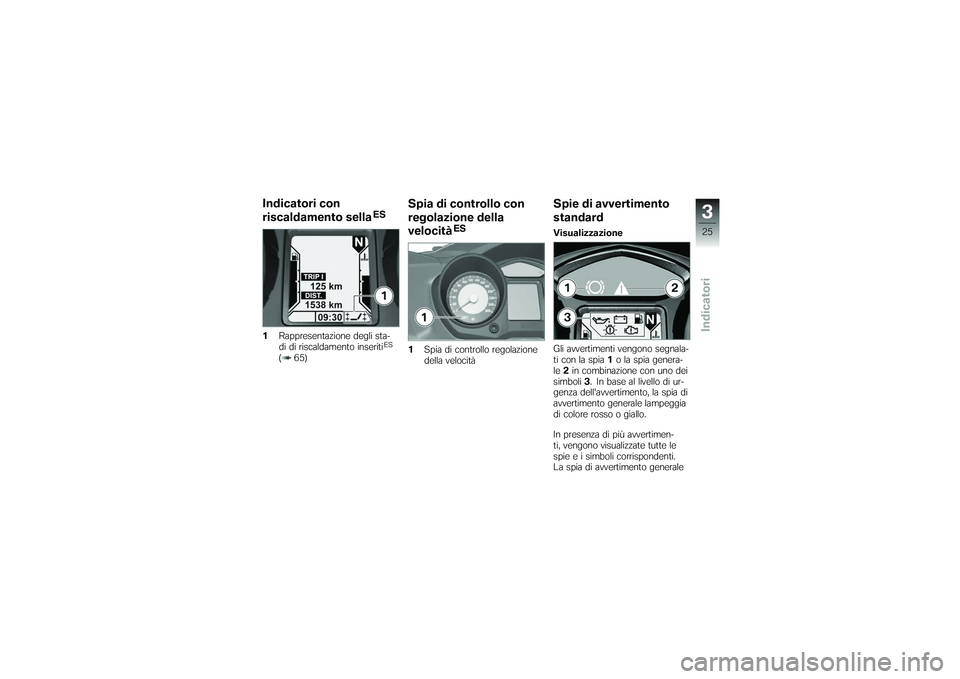

Indicatori con
riscaldamento sella
ES
1 Rappresentazione degli sta-
di di riscaldamento inseritiES
( 65)
Spia di controllo con
regolazione della
velocità
ES
1 Spia di controllo regolazione
della velocità
Spie di avvertimento
standardVisualizzazione
Gli avvertimenti vengono segnala-
ti con la spia 1o la spia genera-
le 2in combinazione con uno dei
simboli 3. In base al livello di ur-
genza dell'avvertimento, la spia di
avvertimento generale lampeggia
di colore rosso o giallo.
In presenza di più avvertimen-
ti, vengono visualizzate tutte le
spie e i simboli corrispondenti.
La spia di avvertimento generale
325zIndicatori

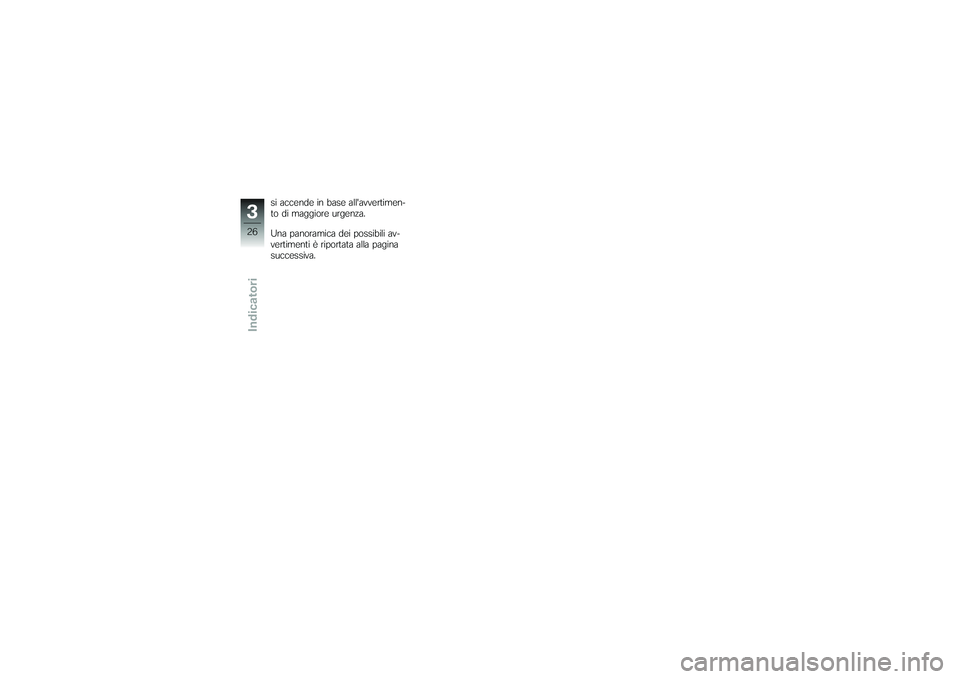

si accende in base all'avvertimen-
to di maggiore urgenza.
Una panoramica dei possibili av-
vertimenti è riportata alla pagina
successiva.
326zIndicatori

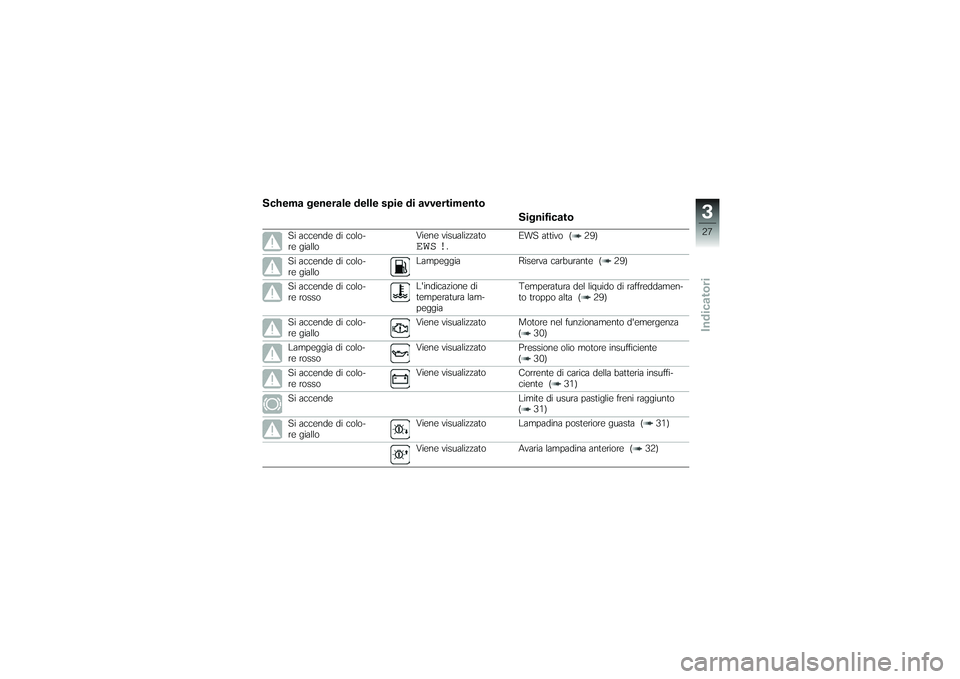

Schema generale delle spie di avvertimentoSignificato
Si accende di colo-
re gialloViene visualizzato
EWS !
.
EWS attivo ( 29)
Si accende di colo-
re giallo Lampeggia Riserva carburante ( 29)
Si accende di colo-
re rosso L'indicazione di
temperatura lam-
peggiaTemperatura del liquido di raffreddamen-
to troppo alta ( 29)
Si accende di colo-
re giallo Viene visualizzato
Motore nel funzionamento d'emergenza
( 30)
Lampeggia di colo-
re rosso Viene visualizzato
Pressione olio motore insufficiente
( 30)
Si accende di colo-
re rosso Viene visualizzato
Corrente di carica della batteria insuffi-
ciente ( 31)
Si accende Limite di usura pastiglie freni raggiunto ( 31)
Si accende di colo-
re giallo Viene visualizzato Lampadina posteriore guasta ( 31)
Viene visualizzato Avaria lampadina anteriore ( 32)
327zIndicatori

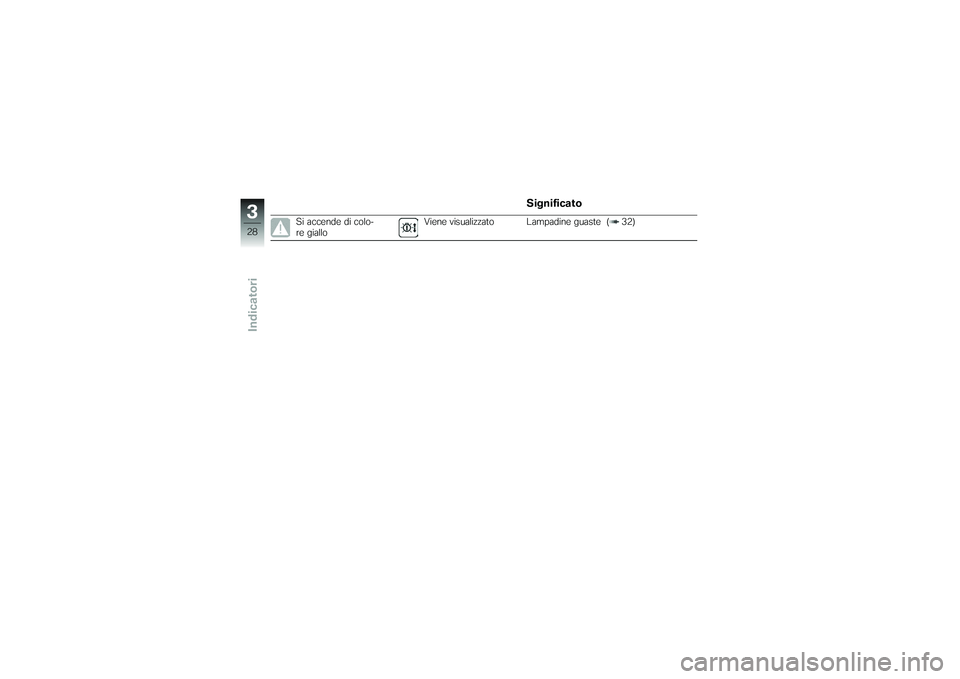

Significato
Si accende di colo-
re gialloViene visualizzato Lampadine guaste ( 32)
