BMW MOTORRAD K 1200 R 2006 Libretto di uso e manutenzione (in Italian)

Vista generale
Vista generale da sinistra . . . . . . 11
Vista generale da destra . . . . . . . 13
Sotto la sella . . . . . . . . . . . . . . . . . . 15
Comandi sul manubrio, lato
sinistro . . . . . . . . . . . . . . . . . . . . . . . . 16
Comandi sul manubrio, lato
destro . . . . . . . . . . . . . . . . . . . . . . . . 17
Strumento combinato . . . . . . . . . . 18
Fari . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
29zVista generale

210zVista generale

Vista generale da
sinistra1Vaschetta del liquido fri-
zione ( 98)
2 Regolazione del pre-
carico molla posteriore
( 59)
3 Serratura sella, sotto la
luce posteriore ( 55)
4 Regolazione ammortizza-
tore posteriore ( 60)
5 Presa ( 82)
211zVista generale

212zVista generale

Vista generale da
destra1Spia di livello dell'olio
motore ( 91)
2 Foro di rifornimento car-
burante ( 73)
3 Vano batteria ( 122)
4 Serbatoio del liquido fre-
ni, lato anteriore ( 96)
5 Targhetta
6 Numero di telaio
7 Serbatoio del liquido fre-
ni, lato posteriore ( 97)
213zVista generale

214zVista generale

Sotto la sella1Bocchetta di riempimen-
to olio motore ( 92)
2 Attrezzo di bordo ( 90)
3 Portacasco ( 57)
215zVista generale

Comandi sul
manubrio, lato sinistro1Tasto INFO per conta-
chilometri ( 43), Tasto
INFO per computer di
bordo
ES
( 46)
2 Tasto ESAES
( 61)
3 Tasto avvisatore acustico
4 Tasto indicatore di di-
rezione sinistro ( 54),
Tasto lampeggiatori di
emergenza ( 42)
5 Interruttore luce abba-
gliante e lampeggio fari
( 53)
216zVista generale

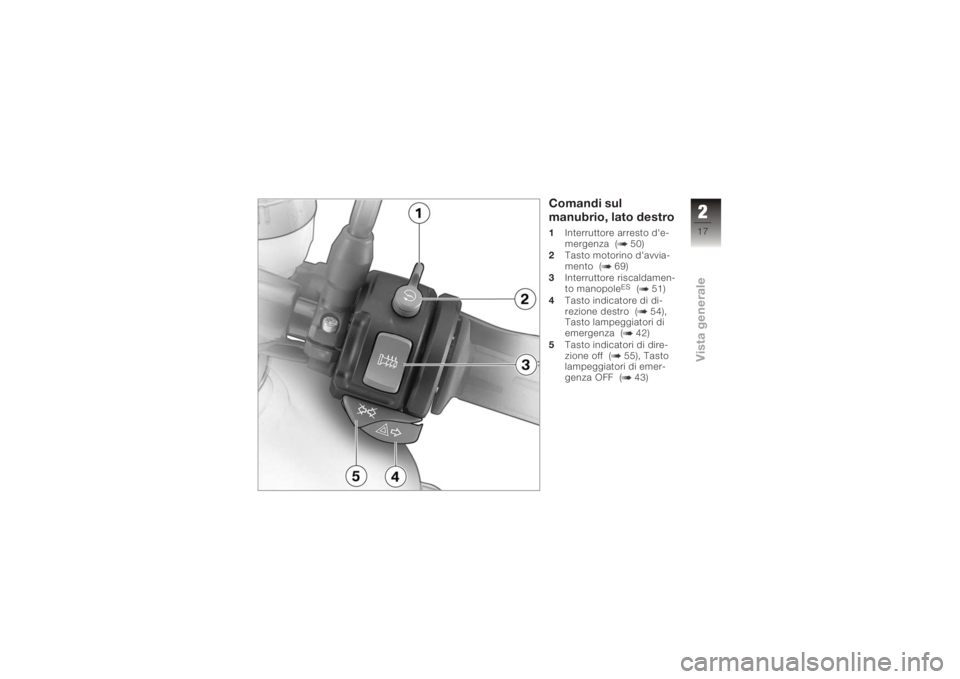

Comandi sul
manubrio, lato destro1Interruttore arresto d'e-
mergenza ( 50)
2 Tasto motorino d'avvia-
mento ( 69)
3 Interruttore riscaldamen-
to manopole
ES
( 51)
4 Tasto indicatore di di-
rezione destro ( 54),
Tasto lampeggiatori di
emergenza ( 42)
5 Tasto indicatori di dire-
zione off ( 55), Tasto
lampeggiatori di emer-
genza OFF ( 43)
217zVista generale

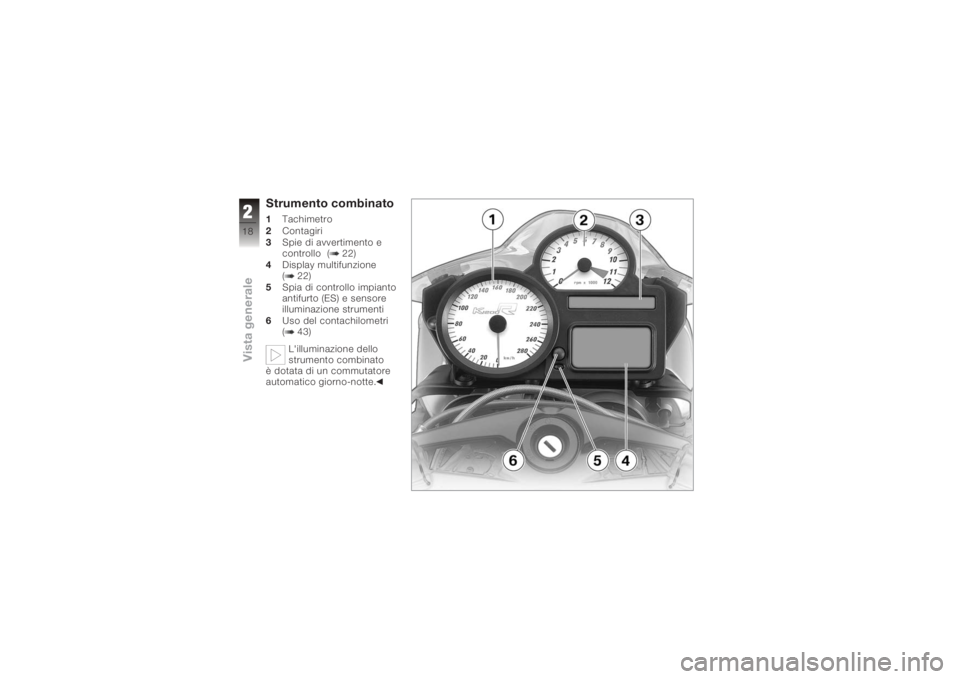

Strumento combinato1Tachimetro
2 Contagiri
3 Spie di avvertimento e
controllo ( 22)
4 Display multifunzione
( 22)
5 Spia di controllo impianto
antifurto (ES) e sensore
illuminazione strumenti
6 Uso del contachilometri
( 43)
L'illuminazione dello
strumento combinato
è dotata di un commutatore
automatico giorno-notte.
218zVista generale
