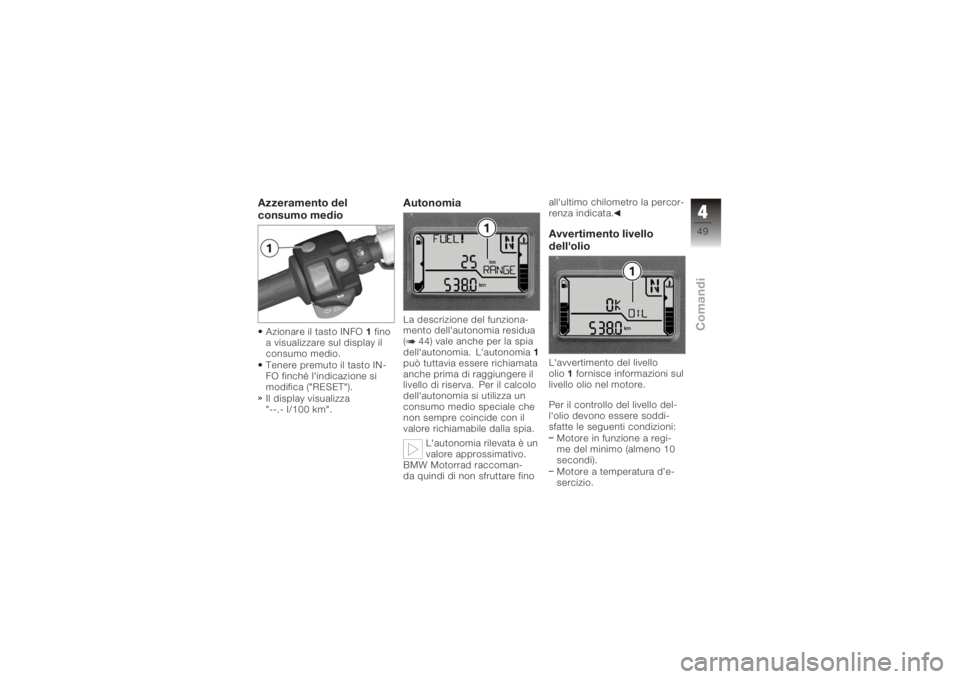

Azzeramento del
consumo medioAzionare il tasto INFO1fino
a visualizzare sul display il
consumo medio.
Tenere premuto il tasto IN-
FO finché l'indicazione si
modifica ("RESET").
Il display visualizza
"--.- l/100 km".
AutonomiaLa descrizione del funziona-
mento dell'autonomia residua
( 44) vale anche per la spia
dell'autonomia. L'autonomia 1
può tuttavia essere richiamata
anche prima di raggiungere il
livello di riserva. Per il calcolo
dell'autonomia si utilizza un
consumo medio speciale che
non sempre coincide con il
valore richiamabile dalla spia.
L'autonomia rilevata è un
valore approssimativo.
BMW Motorrad raccoman-
da quindi di non sfruttare fino all'ultimo chilometro la percor-
renza indicata.
Avvertimento livello
dell'olioL'avvertimento del livello
olio
1fornisce informazioni sul
livello olio nel motore.
Per il controllo del livello del-
l'olio devono essere soddi-
sfatte le seguenti condizioni:
Motore in funzione a regi-
me del minimo (almeno 10
secondi).
Motore a temperatura d'e-
sercizio.
449zComandi

Cavalletto laterale chiuso.

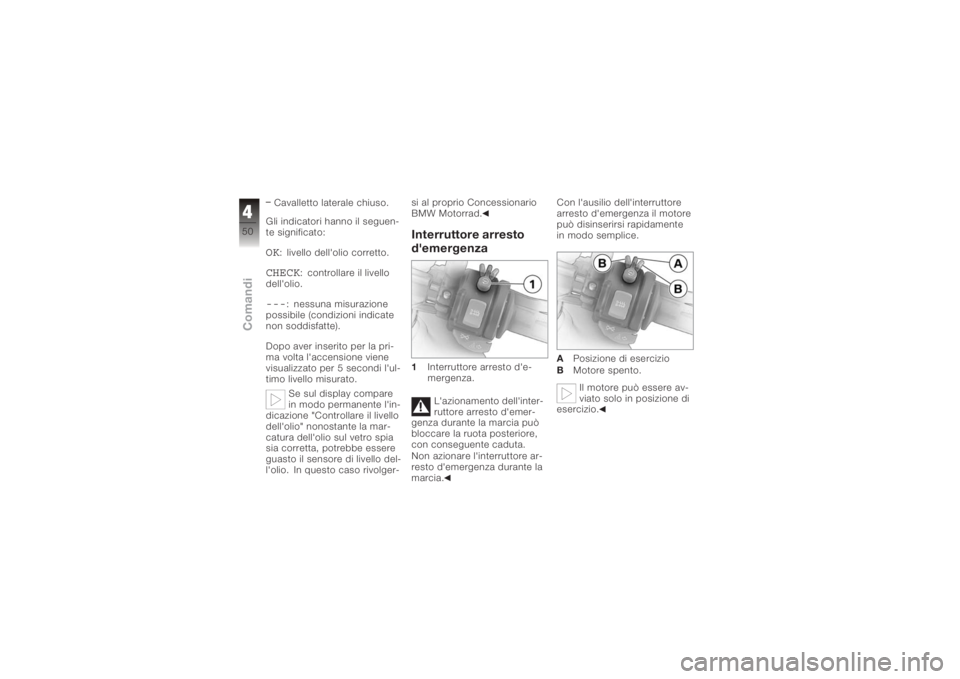

Gli indicatori hanno il seguen-
te significato:OK
: livello dell'olio corretto.
CHECK
: controllare il livello
dell'olio.
---
: nessuna misurazione
possibile (condizioni indicate
non soddisfatte).
Dopo aver inserito per la pri-
ma volta l'accensione viene
visualizzato per 5 secondi l'ul-
timo livello misurato.
Se sul display compare
in modo permanente l'in-
dicazione "Controllare il livello
dell'olio" nonostante la mar-
catura dell'olio sul vetro spia
sia corretta, potrebbe essere
guasto il sensore di livello del-
l'olio. In questo caso rivolger- si al proprio Concessionario
BMW Motorrad.
Interruttore arresto
d'emergenza1
Interruttore arresto d'e-
mergenza.
L'azionamento dell'inter-
ruttore arresto d'emer-
genza durante la marcia può
bloccare la ruota posteriore,
con conseguente caduta.
Non azionare l'interruttore ar-
resto d'emergenza durante la
marcia. Con l'ausilio dell'interruttore
arresto d'emergenza il motore
può disinserirsi rapidamente
in modo semplice.
A
Posizione di esercizio
B Motore spento.
Il motore può essere av-
viato solo in posizione di
esercizio.
450zComandi

Riscaldamento
manopole
ES
1 Interruttore riscaldamen-
to manopole
Le manopole si possono ri-
scaldare in due stadi. Il riscal-
damento manopole è attivo
solo con motore in funzione. Il riscaldamento mano-
pole determina un eleva-
to consumo di corrente che,
a basso regime, può provo-
care lo scaricamento della
batteria. Se la batteria non è
sufficientemente carica, il ri- scaldamento manopole viene
disattivato al fine di preserva-
re la capacità di avviamento.
2
Riscaldamento spento.
3 50 % di potenza di riscal-
damento (è visibile un
punto).
4 100 % di potenza di ri-
scaldamento (sono visibili
tre punti).
FrizioneRegolazione della leva
della frizione
Se si modifica la posi-
zione della vaschetta del
liquido frizione, l'aria può infil-
trarsi nell'impianto della frizio-
ne.
Non ruotare né i comandi sul
manubrio né il manubrio.
Regolare la leva della
frizione durante la marcia
può essere causa di incidenti.
Regolare la leva della frizione
solo a veicolo fermo.
451zComandi

Ruotare la vite di registro1
in senso orario.
La vite di registro dispo-
ne di un fermo e può es-
sere ruotata più facilmente
spingendo in avanti la leva
della frizione.
La distanza tra la manopola
e la leva della frizione au-
menta.
Ruotare la vite di registro 1
in senso antiorario.
La distanza tra la manopo-
la e la leva della frizione si
riduce.
FreniRegolazione della leva
manuale del freno
Se si modifica la posi-
zione del serbatoio del
liquido freni, può infiltrarsi aria
nell'impianto frenante.
Non ruotare né i comandi sul
manubrio né il manubrio.
Regolare la leva del fre-
no durante la marcia può
essere causa di incidenti.
Regolare la leva del freno solo
a veicolo fermo. Ruotare la vite di registro
1
in senso orario.
La vite di registro dispo-
ne di un fermo e può es-
sere ruotata più facilmente
spingendo in avanti la leva del
freno.
La distanza tra la manopola
e la leva manuale del freno
aumenta.
Ruotare la vite di registro 1
in senso antiorario.
La distanza tra la manopola
e la leva manuale del freno
si riduce.
452zComandi

LuciAccensione della luce di
posizioneLa luce di posizione si accen-
de automaticamente inseren-
do l'accensione.Le luci di posizione sca-
ricano la batteria. Inseri-
re l'accensione solo per breve
tempo.Accensione della luce
anabbaglianteLa luce anabbagliante si ac-
cende automaticamente dopo
aver avviato il motore.
A motore spento è pos-
sibile accendere le luci
attivando la luce abbagliante
o azionando il lampeggio fari
ad accensione inserita.
Accensione della luce
abbagliantePremere la parte superiore
dell'interruttore della luce
abbagliante 1.
Luce abbagliante accesa.
Portare l'interruttore della
luce abbagliante 1in posi-
zione centrale.
Luce abbagliante spenta.
Premere la parte inferiore
dell'interruttore della luce
abbagliante 1.
La luce abbagliante è acce-
sa per tutto il tempo dell'a-
zionamento (lampeggio fari).
Accensione della luce di
parcheggioDisinserire l'accensione.
La luce di parcheggio
può essere accesa solo
immediatamente dopo aver
disinserito l'accensione.
Premere l'interruttore del-
l'indicatore di direzione sini-
stro 1fin quando la luce di
parcheggio è azionata.
453zComandi

Spegnimento della luce
di parcheggioInserire e disinserire nuova-
mente l'accensione.
Luce di parcheggio spenta.FariRegolazione del faro
per la circolazione a
destra/sinistra
I normali nastri adesivi
danneggiano la superfi-
cie sintetica delle luci.
Per evitare danni al diffusore
in materiale sintetico rivolgersi
ad un'officina specializzata,
preferibilmente ad un Con-
cessionario BMW Motorrad.
Viaggiando in Paesi nei quali
si circola sul lato della stra-
da opposto a quello del Pae-
se di immatricolazione della
moto, la luce anabbagliante asimmetrica abbaglia i veicoli
provenienti in senso contrario.
Far adattare il faro da un'offi-
cina specializzata, preferibil-
mente da un Concessionario
BMW Motorrad.
Indicatori di direzioneAccensione
dell'indicatore di
direzione sinistroInserire l'accensione.
Azionare il tasto dell'indica-
tore di direzione sinistro
1. I lampeggiatori si spen-
gono automaticamente
dopo circa dieci secondi di
marcia o dopo una percorren-
za pari a 200 m circa.
Indicatore di direzione sini-
stro acceso.
La spia di controllo dell'indi-
catore di direzione sinistro
lampeggia.
Accensione
dell'indicatore di
direzione destroInserire l'accensione.
454zComandi

Azionare il tasto dell'indica-
tore di direzione destro2.
I lampeggiatori si spen-
gono automaticamente
dopo circa dieci secondi di
marcia o dopo una percorren-
za pari a 200 m circa.
Indicatore di direzione de-
stro acceso.
La spia di controllo dell'in-
dicatore di direzione destro
lampeggia.
Spegnimento
dell'indicatore di
direzioneAzionare il tasto dell'indica-
tore di direzione spostando-
lo dalla posizione 3.
Indicatore di direzione
spento.
Spie di controllo indicatore
di direzione spente.
SellaSmontaggio della sellaArrestare la moto prestando
attenzione che il terreno sia
in piano e solido.
Girare in senso antiorario la
chiave nella serratura della
sella.
455zComandi

Per facilitare l'operazione
premere la sella verso il
basso.
Sollevare la parte posteriore
della sella.Se la sella viene posata
su una superficie ruvida,
i bordi possono danneggiarsi.
Posare la sella, con il lato ri-
vestito rivolto in basso, su
una superficie liscia e pulita,
ad es. sul serbatoio.
Lasciare la chiave ed estrar-
re la sella dal supporto ti-
randola indietro.
Montaggio della sella
In caso di eccessiva
pressione sul lato an-
teriore vi è il pericolo che la
moto scivoli dal cavalletto. Accertarsi che la moto sia in
posizione stabile e sicura.
Spingere la sella in avanti,
dentro i supporti 1.
Premere la sella verso il
basso con forza, agendo
sopra il bloccaggio.
La sella scatta percettibil-
mente in sede.
456zComandi

PortacascoPortacasco sotto la sellaIl portacasco1si trova sotto
la sella.
A questo portacasco è pos-
sibile agganciare un casco
con il sottogola. In presenza
di valigie o se il sottogola è
troppo corto, il casco può es-
sere fissato con l'ausilio di un
cavetto d'acciaio.Utilizzo del portacascoArrestare la moto prestando
attenzione che il terreno sia
in piano e solido. Smontaggio della sella
( 55)
La chiusura del casco
può graffiare la carenatu-
ra.
Nell'agganciare prestare at-
tenzione alla posizione della
chiusura del casco
Sul lato destro del vei-
colo il casco può dan-
neggiarsi a causa del riscal-
damento del silenziatore ter-
minale.
Fissare il casco solo sul lato
sinistro del veicolo. Fissare il casco sul portaca-
sco
1utilizzando il cavetto
d'acciaio reperibile come
accessorio speciale.
Occhielli di ancoraggio
del bagaglioOcchielli di ancoraggio
del bagaglio sotto la sellaSul lato inferiore della sella vi
sono gli occhielli 1per l'appli-
cazione delle cinghie di anco-
raggio.
457zComandi

Utilizzo degli occhielli di
ancoraggio del bagaglioArrestare la moto prestando
attenzione che il terreno sia
in piano e solido.
Smontaggio della sella
( 55)
Ruotare la sella.
Estrarre gli occhielli di anco-
raggio1dai supporti 2.
Negli occhielli si possono
agganciare le cinghie di an-
coraggio.
SpecchiettiRegolazione degli
specchiettiPortare lo specchietto retro-
visore nella posizione desi-
derata premendolo legger-
mente su un angolo.
Regolazione del braccio
dello specchiettoSpingere verso l'alto il cap-
puccio di protezione sopra
il collegamento a vite del
braccio dello specchietto.
Allentare il dado a risvolto 1.
Ruotare il braccio dello
specchietto nella posizione
desiderata.
Serrare nuovamente il dado
a risvolto.
458zComandi
