Visão geral
Visão geral, lado esquerdo . . . . . 11
Visão geral, lado direito . . . . . . . . 13
Por baixo do assento . . . . . . . . . . 15
Conjuntos de guiador, lado
esquerdo . . . . . . . . . . . . . . . . . . . . . 16
Conjuntos de guiador, lado
direito . . . . . . . . . . . . . . . . . . . . . . . . 17
Instrumento combinado . . . . . . . 18
Faróis......................... 19
29zVisão geral

210zVisão geral

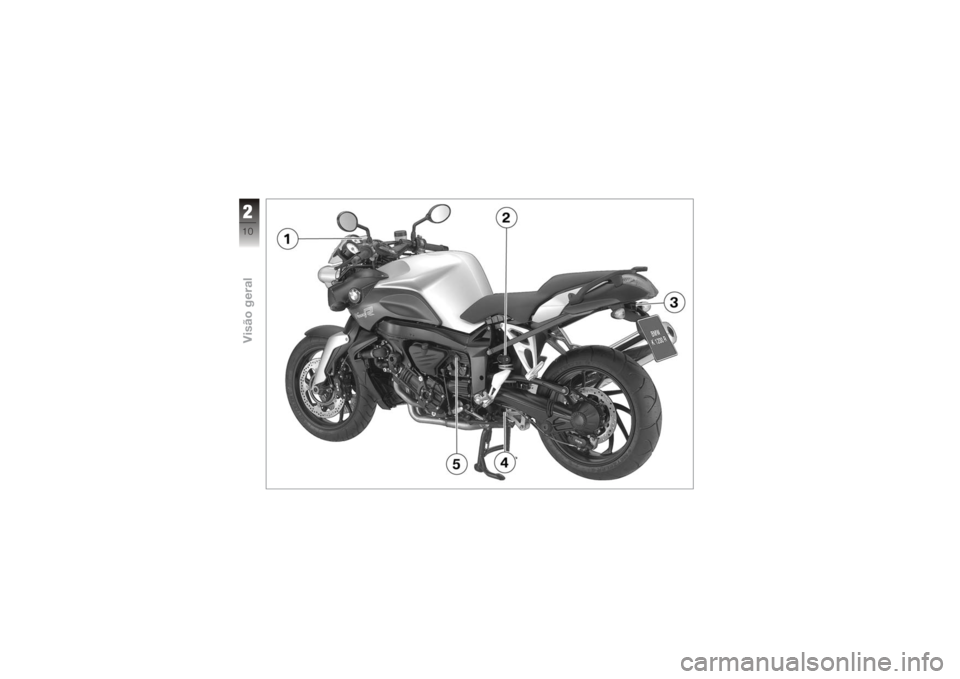

Visão geral, lado
esquerdo1Reservatório do líquido
da embraiagem ( 98)
2 Ajuste da tensão prévia
da mola traseira ( 60)
3 Fecho do assento por
baixo do farolim traseiro
( 56)
4 Ajuste do amortecedor
traseiro ( 61)
5 Tomada ( 82)
211zVisão geral

212zVisão geral

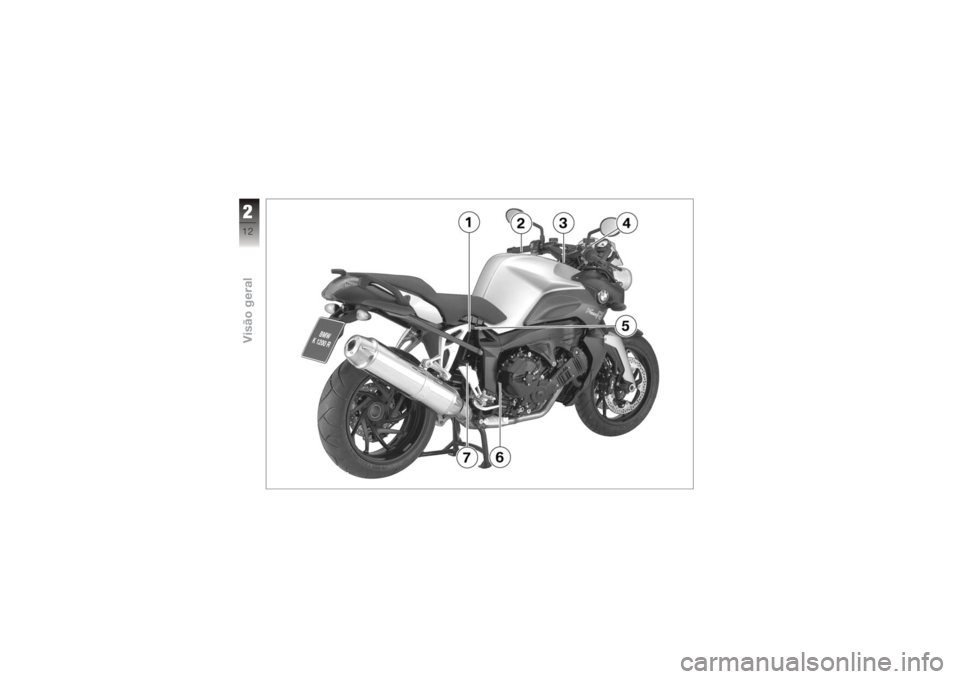

Visão geral, lado
direito1Indicador do nível do
óleo do motor ( 91)
2 Orifício de enchimento
do combustível ( 74)
3 Compartimento da bate-
ria ( 123)
4 Reservatório do óleo do
travão dianteiro ( 96)
5 Placa de características
6 Número do quadro
7 Reservatório do óleo do
travão traseiro ( 97)
213zVisão geral

214zVisão geral

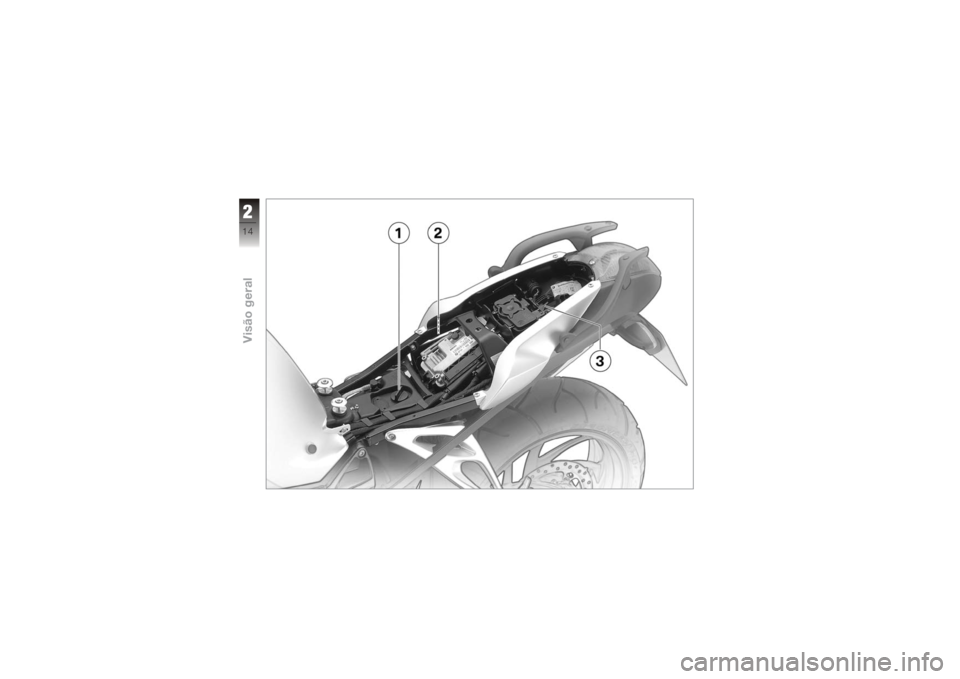

Por baixo do assento1Orifício de enchimento,
óleo de motor ( 92)
2 Ferramenta de bordo
( 90)
3 Suporte para capacetes
( 58)
215zVisão geral

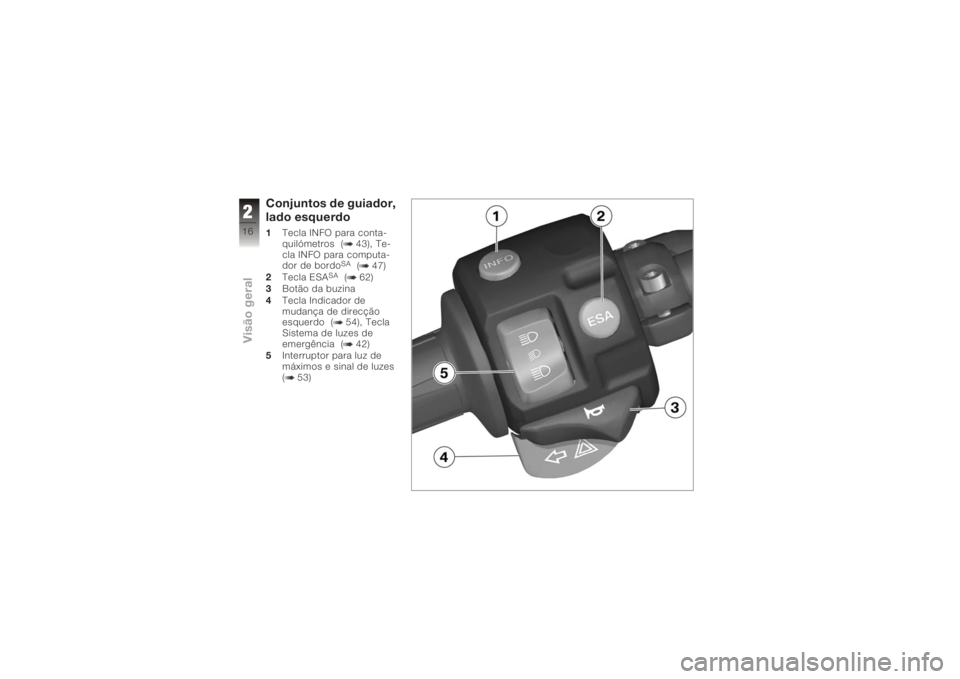

Conjuntos de guiador,
lado esquerdo1Tecla INFO para conta-
quilómetros ( 43), Te-
cla INFO para computa-
dor de bordo
SA
( 47)
2 Tecla ESA
SA
( 62)
3 Botão da buzina
4 Tecla Indicador de
mudança de direcção
esquerdo ( 54), Tecla
Sistema de luzes de
emergência ( 42)
5 Interruptor para luz de
máximos e sinal de luzes
( 53)
216zVisão geral

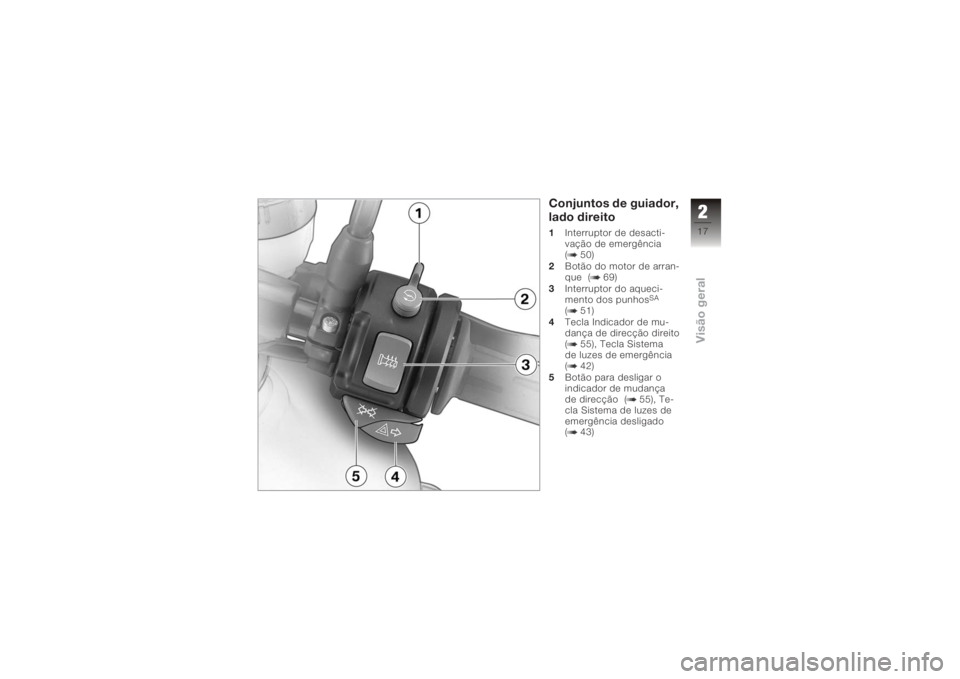

Conjuntos de guiador,
lado direito1Interruptor de desacti-
vação de emergência
( 50)
2 Botão do motor de arran-
que ( 69)
3 Interruptor do aqueci-
mento dos punhos
SA
( 51)
4 Tecla Indicador de mu-
dança de direcção direito
( 55), Tecla Sistema
de luzes de emergência
( 42)
5 Botão para desligar o
indicador de mudança
de direcção ( 55), Te-
cla Sistema de luzes de
emergência desligado
( 43)
217zVisão geral

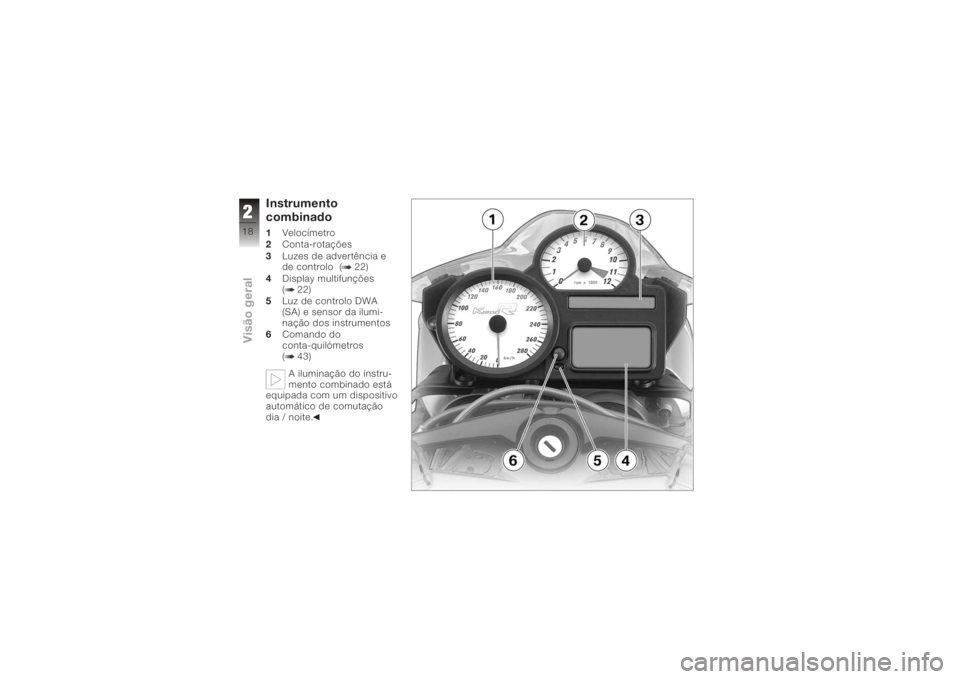

Instrumento
combinado1Velocímetro
2 Conta-rotações
3 Luzes de advertência e
de controlo ( 22)
4 Display multifunções
( 22)
5 Luz de controlo DWA
(SA) e sensor da ilumi-
nação dos instrumentos
6 Comando do
conta-quilómetros
( 43)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
automático de comutação
dia / noite.
