BMW MOTORRAD K 1200 R 2007 Handleiding (in Dutch)

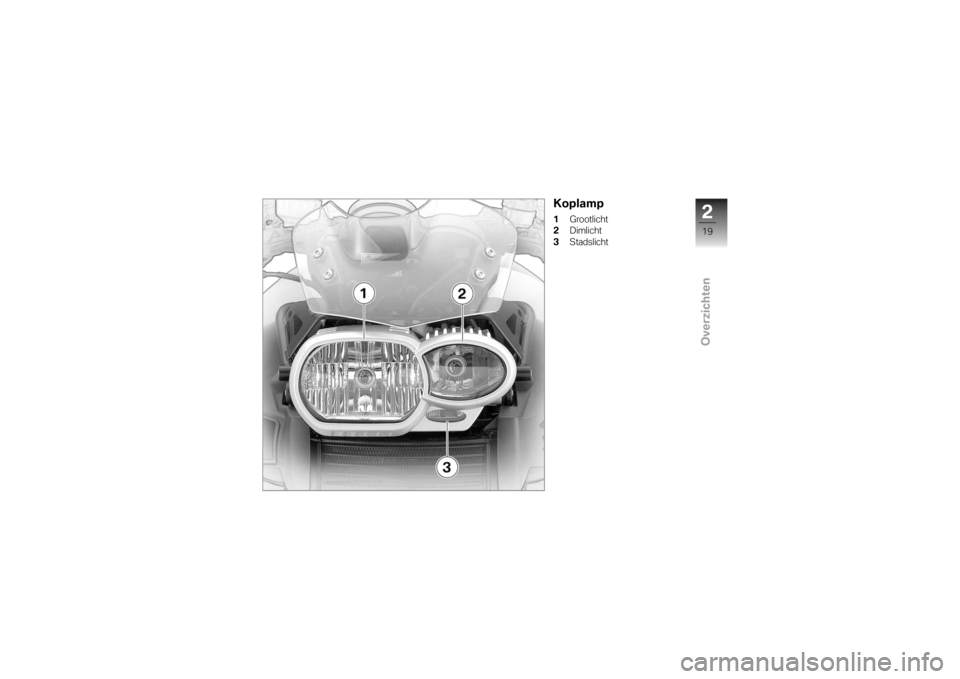

Koplamp1Grootlicht
2 Dimlicht
3 Stadslicht
219zOverzichten

220zOverzichten

Aanduidingen
Aanduidingen
Standaard meldingen................ 22
Weergaven met boordcompu-
ter
SU
................................. 24
Meldingen met bandenspannings-
controle RDC
SU
..................... 24
Standaard-waarschuwingen .......... 24
Waarschuwingen van de boordcom-
puter
SU
.............................. 30
ABS-waarschuwingen
SU
............. 32
ASC-waarschuwingen
SU
............. 35
RDC-waarschuwingenSU
............ 38
DWA-waarschuwingen
SU
............ 42
321zAanduidingen

Standaard meldingenMultifunctioneel display1Klok ( 48)
2 Versnelling ( 22)
3 Koelvloeistoftemperatuur
( 22)
4 Kilometerteller ( 49)
5 Benzinevoorraad ( 22)
Controlelampen1Richtingaanwijzers links
2 Grootlicht
3 Stationair
4 Richtingaanwijzers rechtsBenzinevoorraad
De liggende balken onder
het benzinepompsymbool
geven de resterende benzine-
voorraad aan.
Na het tanken wordt nog gedu-
rende korte tijd het vorige niveau
weergegeven, voordat de weer-
gave wordt geactualiseerd.
Versnelling
De ingeschakelde versnel-
ling resp.
Nvoor neutraal
wordt weergegeven.
Als geen versnelling is in-
geschakeld, brandt boven-
dien de controlelamp voor de
neutraalstand.
Koelvloeistoftemperatuur
De dwarsbalken onder het
temperatuursymbool geven
de hoogte van de koelvloeistof-
temperatuur aan.
322zAanduidingen

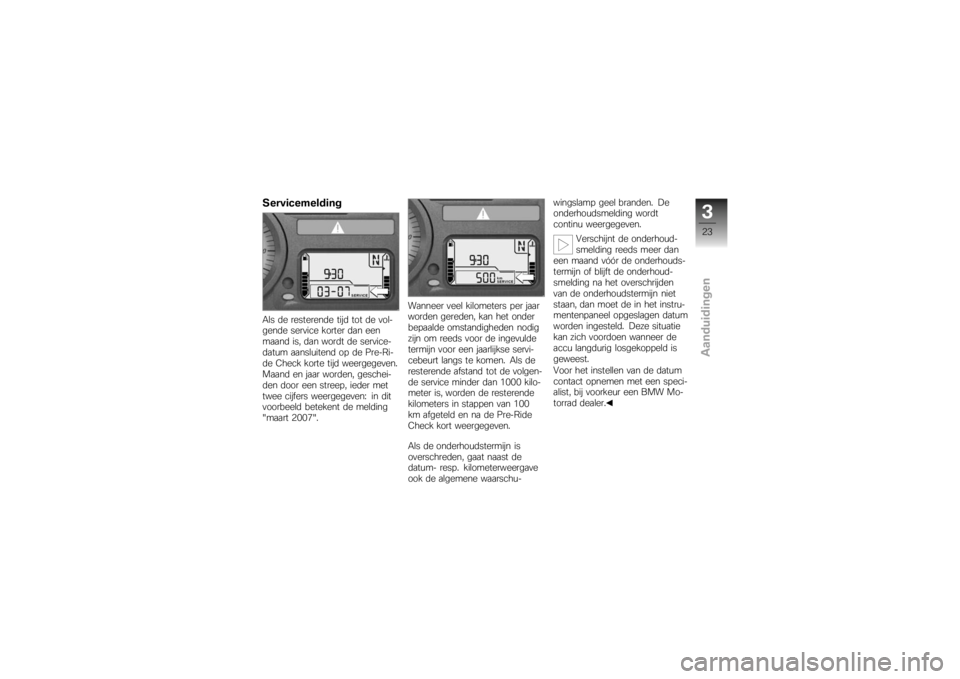

ServicemeldingAls de resterende tijd tot de vol-
gende service korter dan een
maand is, dan wordt de service-
datum aansluitend op de Pre-Ri-
de Check korte tijd weergegeven.
Maand en jaar worden, geschei-
den door een streep, ieder met
twee cijfers weergegeven: in dit
voorbeeld betekent de melding
"maart 2007".Wanneer veel kilometers per jaar
worden gereden, kan het onder
bepaalde omstandigheden nodig
zijn om reeds voor de ingevulde
termijn voor een jaarlijkse servi-
cebeurt langs te komen. Als de
resterende afstand tot de volgen-
de service minder dan 1000 kilo-
meter is, worden de resterende
kilometers in stappen van 100
km afgeteld en na de Pre-Ride
Check kort weergegeven.
Als de onderhoudstermijn is
overschreden, gaat naast de
datum- resp. kilometerweergave
ook de algemene waarschu-wingslamp geel branden. De
onderhoudsmelding wordt
continu weergegeven.
Verschijnt de onderhoud-
smelding reeds meer dan
een maand vóór de onderhouds-
termijn of blijft de onderhoud-
smelding na het overschrijden
van de onderhoudstermijn niet
staan, dan moet de in het instru-
mentenpaneel opgeslagen datum
worden ingesteld. Deze situatie
kan zich voordoen wanneer de
accu langdurig losgekoppeld is
geweest.
Voor het instellen van de datum
contact opnemen met een speci-
alist, bij voorkeur een BMW Mo-
torrad dealer.
323zAanduidingen

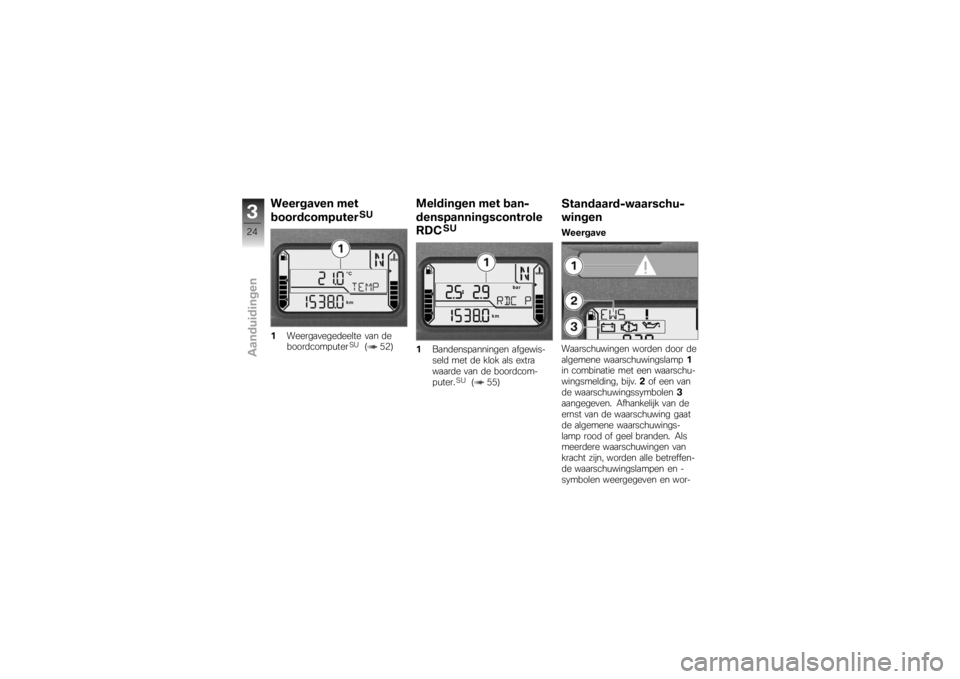

Weergaven met
boordcomputer
SU
1 Weergavegedeelte van de
boordcomputerSU
( 52)
Meldingen met ban-
denspanningscontrole
RDC
SU
1 Bandenspanningen afgewis-
seld met de klok als extra
waarde van de boordcom-
puter.
SU
( 55)
Standaard-waarschu-
wingenWeergave
Waarschuwingen worden door de
algemene waarschuwingslamp 1
in combinatie met een waarschu-
wingsmelding, bijv. 2of een van
de waarschuwingssymbolen 3
aangegeven. Afhankelijk van de
ernst van de waarschuwing gaat
de algemene waarschuwings-
lamp rood of geel branden. Als
meerdere waarschuwingen van
kracht zijn, worden alle betreffen-
de waarschuwingslampen en -
symbolen weergegeven en wor-
324zAanduidingen

den de waarschuwingsaanwijzin-
gen afwisselend weergegeven.
Een overzicht van de mogelijke
waarschuwingen vindt u op de
volgende pagina.
325zAanduidingen

WaarschuwingsindicatieoverzichtBetekenis
Brandt geel
EWS !
wordt
weergegeven EWS actief ( 27)
Brandt geel
FUEL !
wordt
weergegeven. Benzinereserve bereikt ( 27)
Brandt rood Temperatuurweer- gave knippert.Koelvloeistoftemperatuur te hoog.
( 27)
Brandt geel Wordt weergege- venMotor in noodloopfunctie ( 27)
Knippert rood Wordt weergege- venMotoroliedruk te laag ( 28)
Brandt rood Wordt weergege- venAcculaadstroom onvoldoende ( 28)
Brandt geel
LAMPR !
wordt
weergegeven Achterlicht defect ( 29)
LAMPF !
wordt
weergegeven Koplamp defect ( 29)
Brandt geel
LAMPS !
wordt
weergegeven Lampen defect ( 29)
326zAanduidingen

EWS actiefAlgemene waarschuwings-
lamp brandt geel.EWS !
wordt weergegeven.
De gebruikte sleutel is niet be-
voegd als startsleutel of de com-
municatie tussen sleutel en mo-
torelektronica heeft een storing. Reservesleutels van de ge-
bruikte startsleutel verwijderen.
Reservesleutel gebruiken.
De defecte sleutel het best
bij een BMW Motorrad dealer
laten vervangen.
Benzinereserve bereikt Algemene waarschuwings-
lamp brandt geel.
FUEL !
wordt weergegeven.
Benzinegebrek kan tot een
overslaande verbranding en
het onverwacht afslaan van de
motor leiden. Een overslaande
verbranding kan de katalysator
beschadigen, het onverwacht af- slaan van de motor kan ongeval-
len veroorzaken.
De benzinetank niet leegrijden.
In de benzinetank bevindt ten
hoogste nog de reservevoorraad
benzine.
Reservehoeveelheid
≥ 4l
Tanken ( 80)
Koelvloeistoftemperatuur te
hoog. Algemene waarschuwings-
lamp brandt rood.
De temperatuurweergave
knippert.
Verder rijden met een over-
verhitte motor kan schade
aan de motor veroorzaken.
Beslist de hieronder vermelde
punten in acht nemen. De koelvloeistoftemperatuur is te
hoog.
Zo mogelijk de motor in deel-
last laten draaien om hem af te
koelen.
In een file de motor uitscha-
kelen, echter het contact aan-
laten, zodat de koelventilateur
blijft werken.
Als de koelvloeistoftemperatuur
vaker te hoog is, de storing zo
snel mogelijk laten verhelpen
door een specialist, bij voorkeur
een BMW Motorrad dealer.
Motor in noodloopfunctie Algemene waarschuwings-
lamp brandt geel.
Motorsymbool wordt weer-
gegeven.
De motor draait in de nood-
loopfunctie. Mogelijk is
slechts een verminderd motor-
vermogen beschikbaar, wat voor-
327zAanduidingen

al bij inhaalmanoeuvres tot ge-
vaarlijke rijsituatie kan leiden.
De rijstijl aan het mogelijk
verminderde motorvermogen
aanpassen.
De motorregeleenheid heeft een
storing geregistreerd. In uitzon-
deringsgevallen slaat de motor
af en kan niet meer worden ge-
start. Anders draait de motor in
de noodloopfunctie.Verder rijden mogelijk, het mo-
torvermogen staat echter niet
zoals gewend ter beschikking.
Storingen zo snel mogelijk door
een specialist laten verhelpen,
bij voorkeur een BMW Motor-
rad dealer.
Motoroliedruk te laag Algemene waarschuwings-
lamp knippert rood.
Oliekansymbool wordt
weergegeven. De druk in het smeeroliecircuit is
te laag. Als de waarschuwings-
lamp gaat branden direct stop-
pen en de motor uitzetten.
De waarschuwing onvol-
doende motoroliedruk heeft
niet de functie van een oliepeil-
controle. Het correcte motorolie-
peil kan alleen via de oliepeilindi-
catie worden gecontroleerd.
Een oorzaak voor de waarschu-
wing "Onvoldoende motorolie-
druk" kan een te laag motorolie-
peil zijn.
Motoroliepeil controleren
( 99)
Bij een te laag oliepeil: Motorolie bijvullen ( 100)
Bij correct motoroliepeil: Rijden met onvoldoende
motoroliedruk kan tot mo-
torschade leiden.
Niet verder rijden. Storingen zo snel mogelijk door
een specialist laten verhelpen,
bij voorkeur een BMW Motor-
rad dealer.
Acculaadstroom onvoldoende Algemene waarschuwings-
lamp brandt rood.
Accusymbool wordt weer-
gegeven.
Een ontladen accu kan het
onverwacht afslaan van de
motor en daarmee gevaarlijke
rijsituaties tot gevolg hebben.
Storingen zo snel mogelijk laten
verhelpen.
Als de accu niet meer
wordt opgeladen, kan
doorrijden tot het volledig ontla-
den en daardoor onherstelbaar
beschadigen van de accu leiden.
Indien mogelijk niet doorrijden.
328zAanduidingen
