BMW MOTORRAD K 1200 S 2005 Libretto di uso e manutenzione (in Italian)

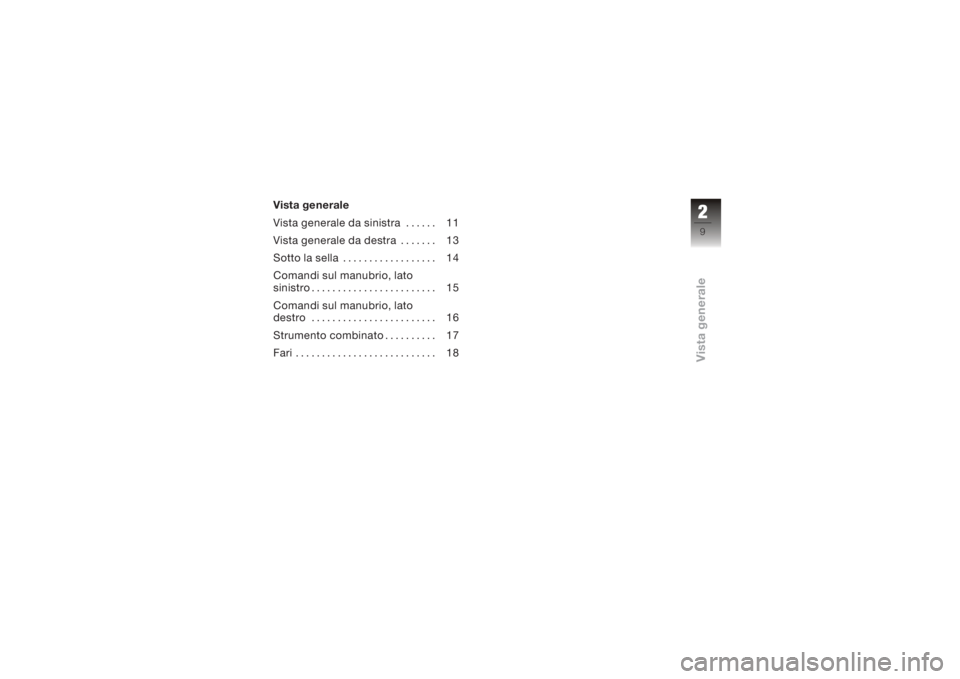

Vista generale
Vista generale da sinistra . ..... 11
Vista generale da destra . . . .... 13
Sotto la sella . . . ............... 14
Comandi sul manubrio, lato
sinistro ........................ 15
Comandi sul manubrio, lato
destro ........................ 16
Strumento combinato . ......... 17
Fari . . ......................... 18
29zVista generale

210zVista generale

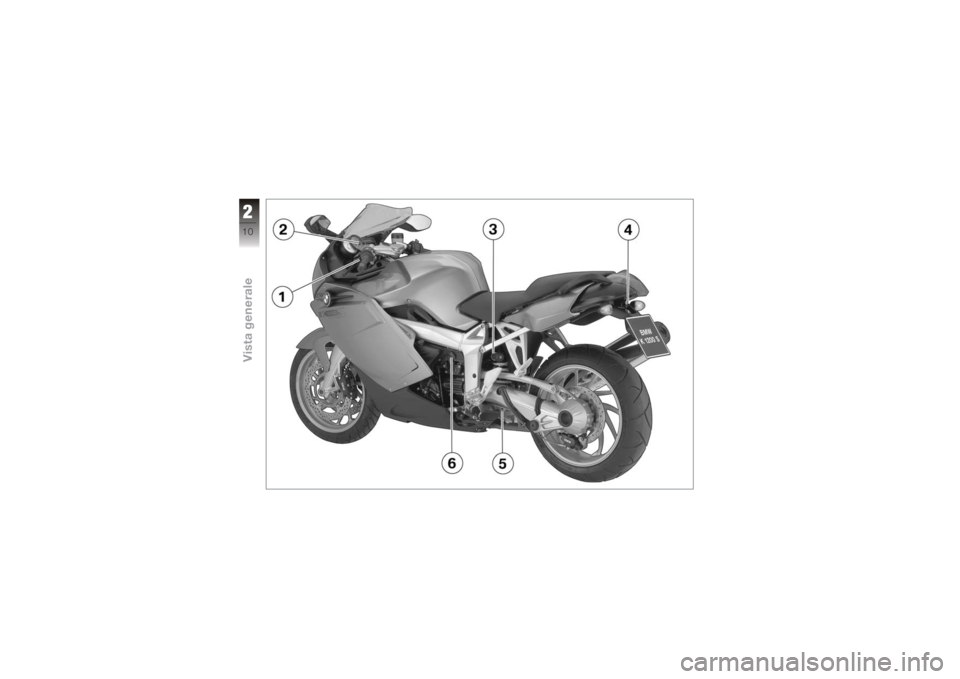

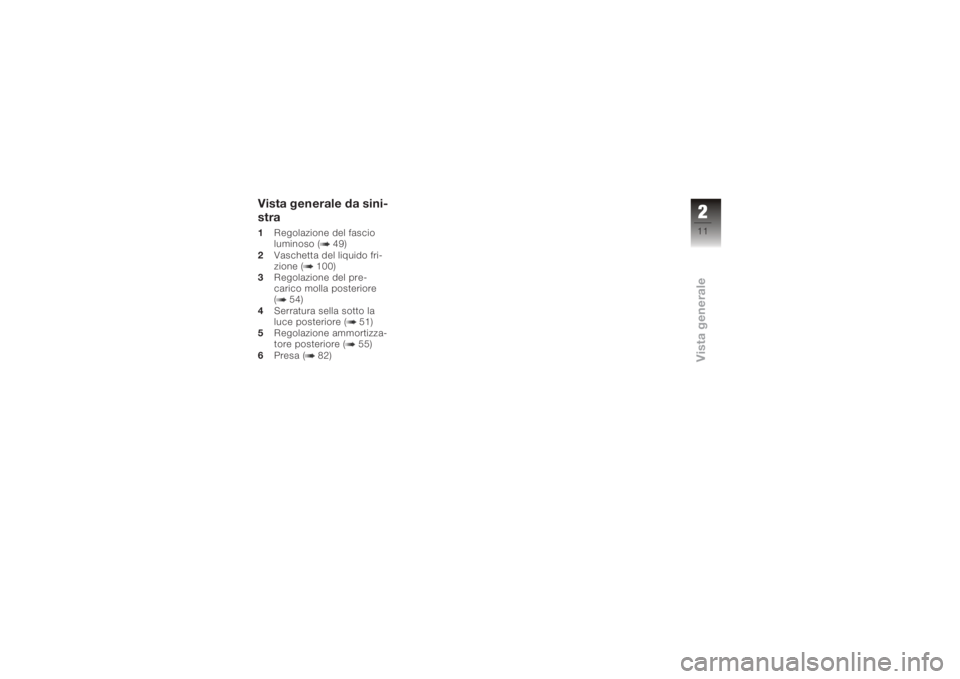

Vista generale da sini-
stra1Regolazione del fascio
luminoso ( 49)
2 Vaschetta del liquido fri-
zione ( 100)
3 Regolazione del pre-
carico molla posteriore
( 54)
4 Serratura sella sotto la
luce posteriore ( 51)
5 Regolazione ammortizza-
tore posteriore ( 55)
6 Presa ( 82)
211zVista generale

212zVista generale

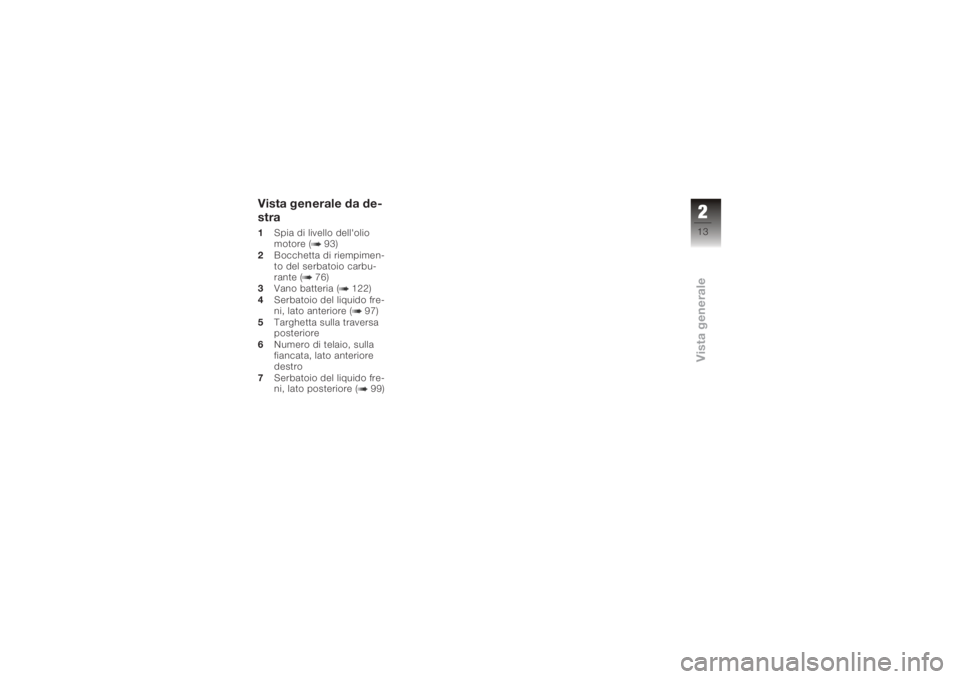

Vista generale da de-
stra1Spia di livello dell'olio
motore ( 93)
2 Bocchetta di riempimen-
to del serbatoio carbu-
rante ( 76)
3 Vano batteria ( 122)
4 Serbatoio del liquido fre-
ni, lato anteriore ( 97)
5 Targhetta sulla traversa
posteriore
6 Numero di telaio, sulla
fiancata, lato anteriore
destro
7 Serbatoio del liquido fre-
ni, lato posteriore ( 99)
213zVista generale

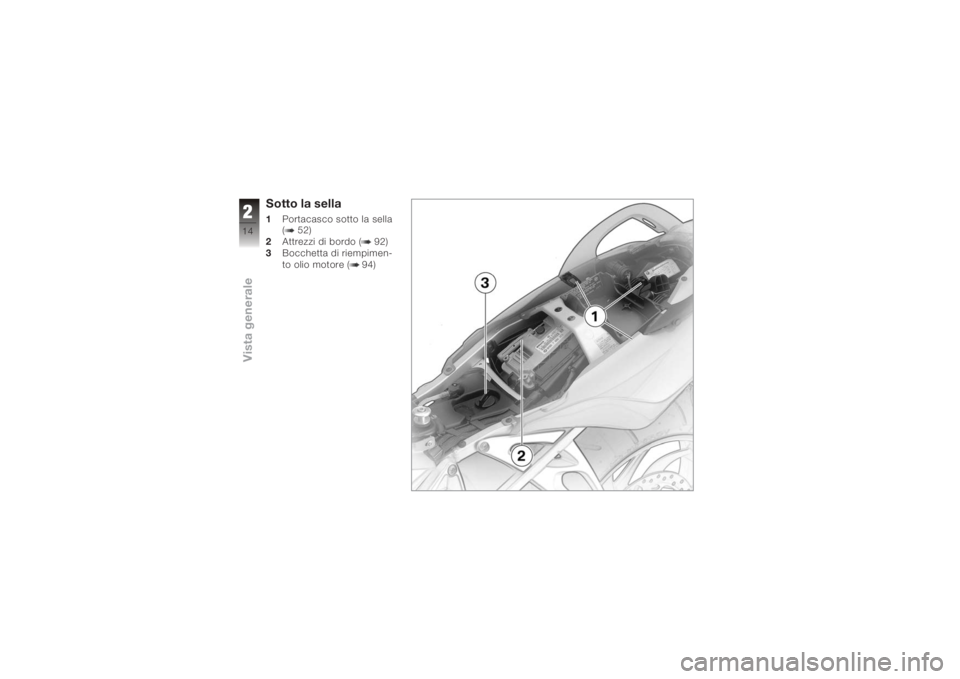

Sotto la sella1Portacasco sotto la sella
( 52)
2 Attrezzi di bordo ( 92)
3 Bocchetta di riempimen-
to olio motore ( 94)
214zVista generale

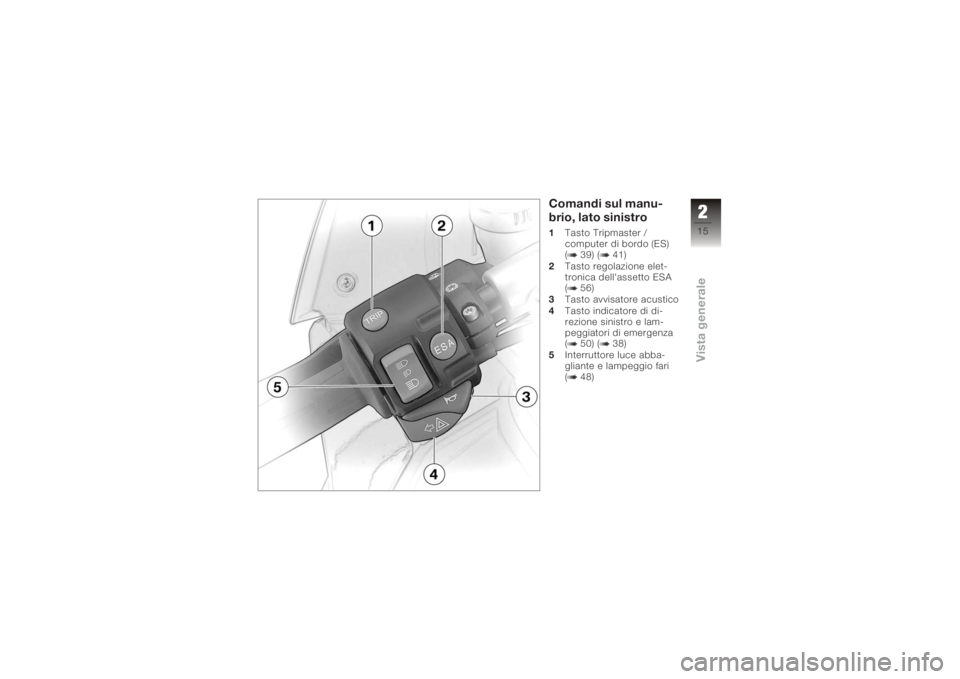

Comandi sul manu-
brio, lato sinistro1Tasto Tripmaster /
computer di bordo (ES)
( 39) ( 41)
2 Tasto regolazione elet-
tronica dell'assetto ESA
( 56)
3 Tasto avvisatore acustico
4 Tasto indicatore di di-
rezione sinistro e lam-
peggiatori di emergenza
( 50) ( 38)
5 Interruttore luce abba-
gliante e lampeggio fari
( 48)
215zVista generale

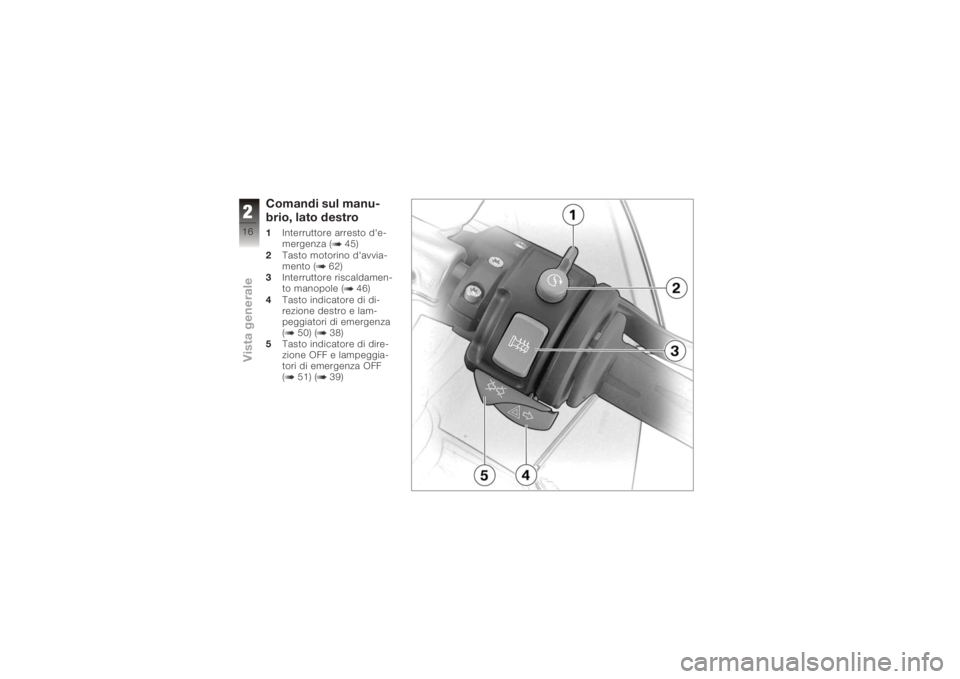

Comandi sul manu-
brio, lato destro1Interruttore arresto d'e-
mergenza ( 45)
2 Tasto motorino d'avvia-
mento ( 62)
3 Interruttore riscaldamen-
to manopole ( 46)
4 Tasto indicatore di di-
rezione destro e lam-
peggiatori di emergenza
( 50) ( 38)
5 Tasto indicatore di dire-
zione OFF e lampeggia-
tori di emergenza OFF
( 51) ( 39)
216zVista generale

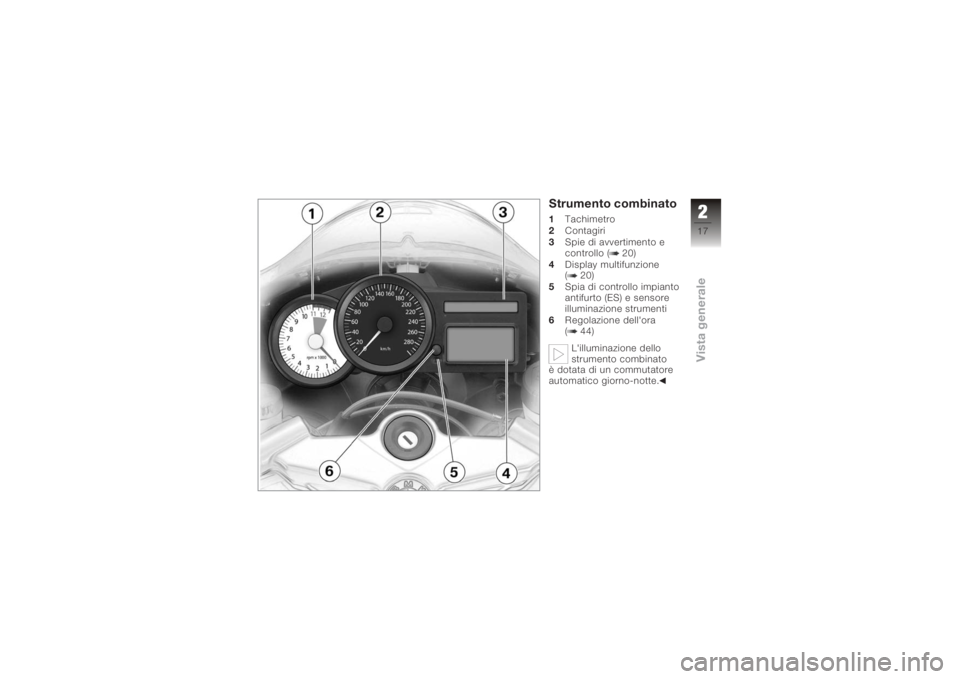

Strumento combinato1Tachimetro
2 Contagiri
3 Spie di avvertimento e
controllo ( 20)
4 Display multifunzione
( 20)
5 Spia di controllo impianto
antifurto (ES) e sensore
illuminazione strumenti
6 Regolazione dell'ora
( 44)
L'illuminazione dello
strumento combinato
è dotata di un commutatore
automatico giorno-notte.
217zVista generale

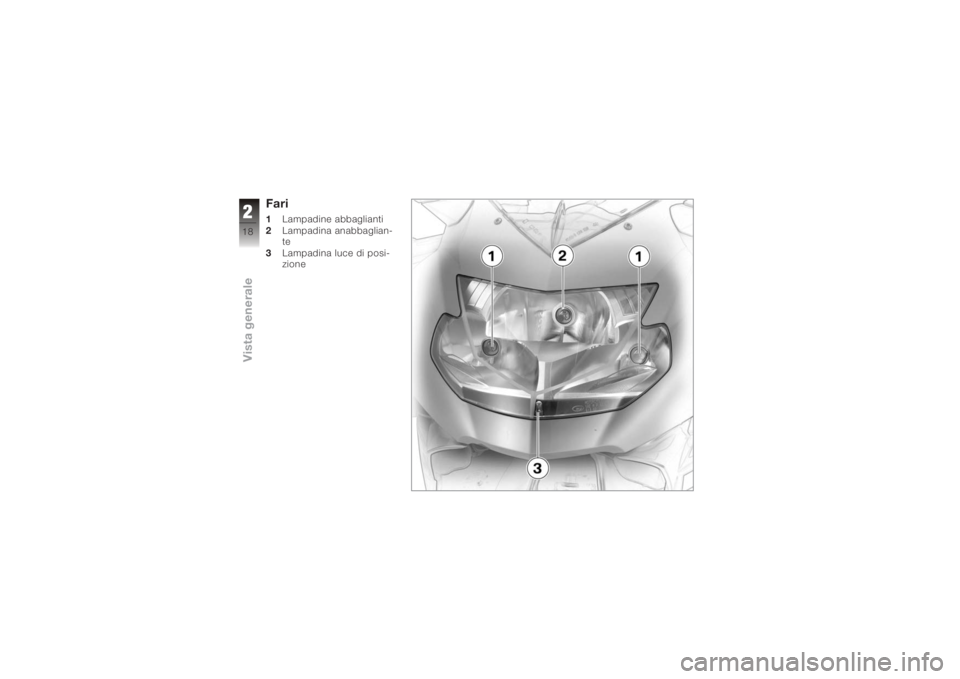

Fari1Lampadine abbaglianti
2 Lampadina anabbaglian-
te
3 Lampadina luce di posi-
zione
218zVista generale
