BMW MOTORRAD K 1200 S 2006 Livret de bord (in French)

Vues d'ensemble
Vue d'ensemble côté gauche . . 11
Vue d'ensemble côté droit . . . . . 13
Sous la selle . . . . . . . . . . . . . . . . . . 14
Commodo côté gauche . . . . . . . . 15
Commodo côté droit . . . . . . . . . . . 16
Combiné d'instruments . . . . . . . . 17
Projecteur . . . . . . . . . . . . . . . . . . . . . 18
29zVues d'ensemble

210zVues d'ensemble

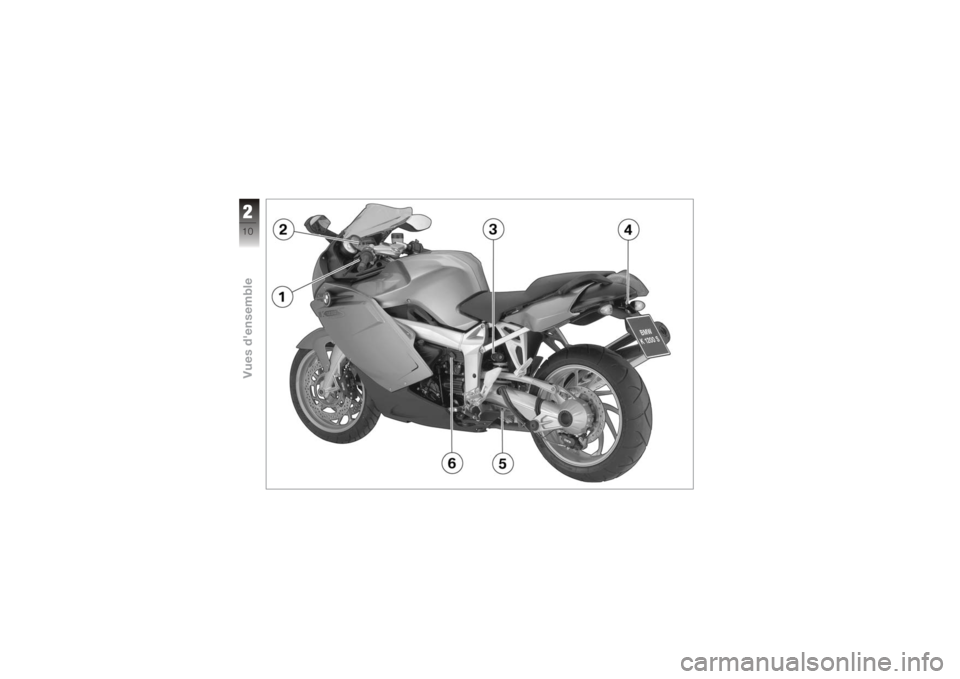

Vue d'ensemble côté
gauche1Réglage de la portée du
projecteur ( 53)
2 Réservoir de liquide
d'embrayage ( 96)
3 Réglage de la précharge
du ressort arrière ( 58)
4 Serrure de selle, en
dessous du feu arrière
( 54)
5 Réglage de l'amortisseur
arrière ( 59)
6 Prise électrique ( 80)
211zVues d'ensemble

212zVues d'ensemble

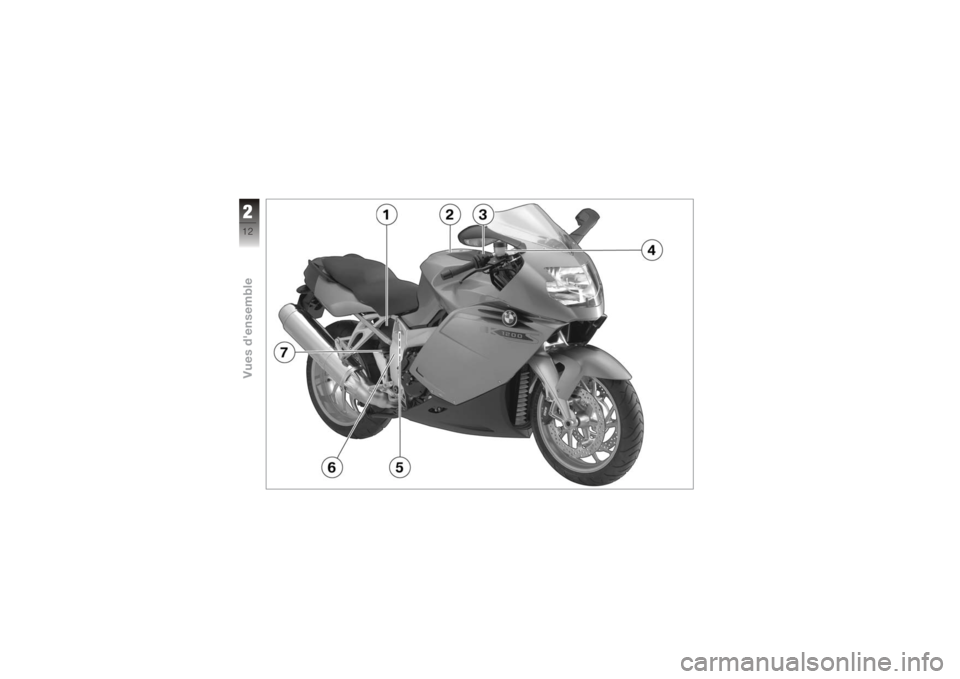

Vue d'ensemble côté
droit1Indicateur du niveau
d'huile moteur ( 89)
2 Orifice de remplissage
du réservoir d'essence
( 71)
3 Compartiment de la bat-
terie ( 122)
4 Réservoir de liquide de
frein avant ( 94)
5 Plaque constructeur, sur
la traverse arrière
6 Numéro de châssis, à
l'avant sur le flanc droit
7 Réservoir de liquide de
frein arrière ( 95)
213zVues d'ensemble

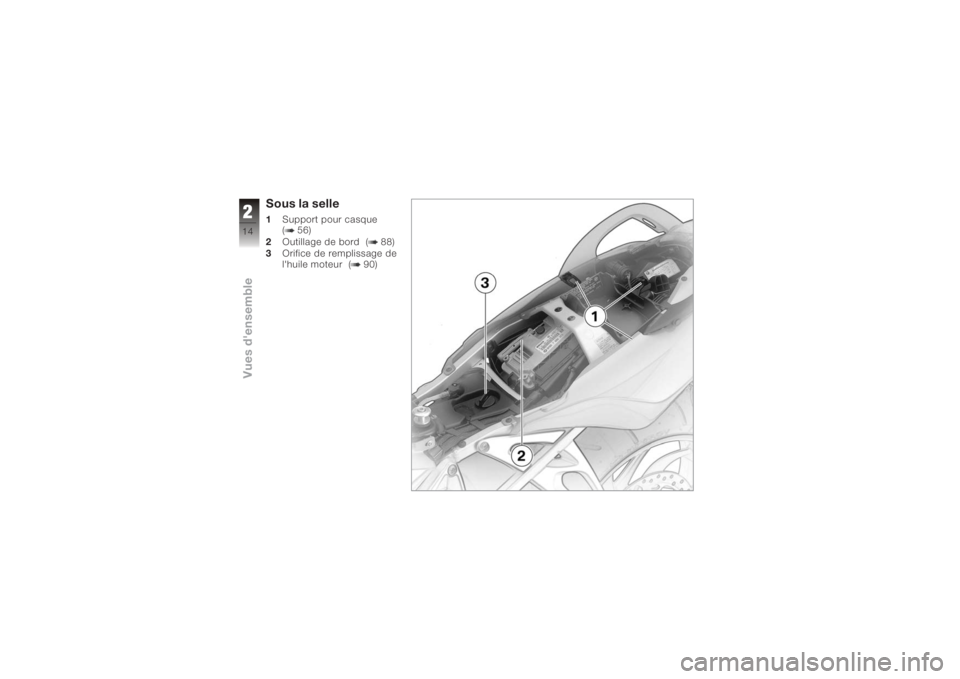

Sous la selle1Support pour casque
( 56)
2 Outillage de bord ( 88)
3 Orifice de remplissage de
l'huile moteur ( 90)
214zVues d'ensemble

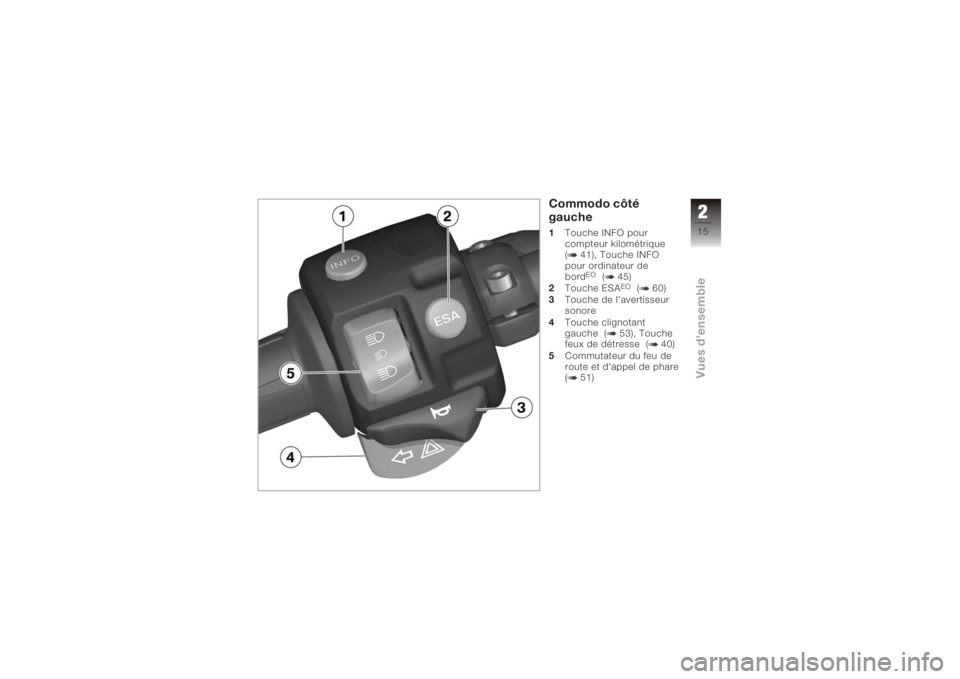

Commodo côté
gauche1Touche INFO pour
compteur kilométrique
( 41), Touche INFO
pour ordinateur de
bord
EO
( 45)
2 Touche ESA
EO
( 60)
3 Touche de l'avertisseur
sonore
4 Touche clignotant
gauche ( 53), Touche
feux de détresse ( 40)
5 Commutateur du feu de
route et d'appel de phare
( 51)
215zVues d'ensemble

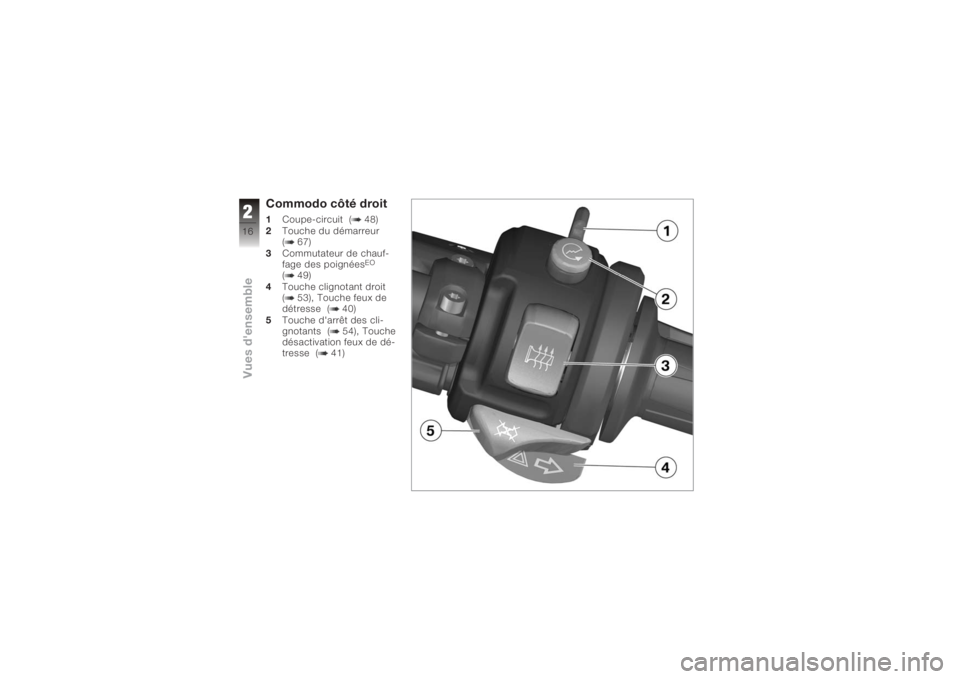

Commodo côté droit1Coupe-circuit ( 48)
2 Touche du démarreur
( 67)
3 Commutateur de chauf-
fage des poignées
EO
( 49)
4 Touche clignotant droit
( 53), Touche feux de
détresse ( 40)
5 Touche d'arrêt des cli-
gnotants ( 54), Touche
désactivation feux de dé-
tresse ( 41)
216zVues d'ensemble

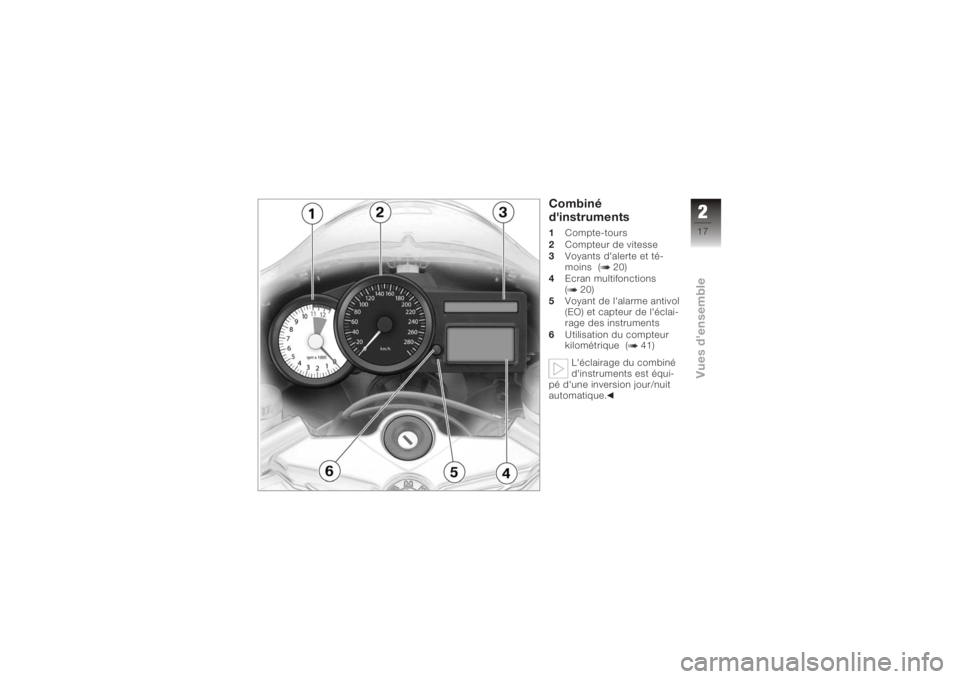

Combiné
d'instruments1 Compte-tours
2 Compteur de vitesse
3 Voyants d'alerte et té-
moins ( 20)
4 Ecran multifonctions
( 20)
5 Voyant de l'alarme antivol
(EO) et capteur de l'éclai-
rage des instruments
6 Utilisation du compteur
kilométrique ( 41)
L'éclairage du combiné
d'instruments est équi-
pé d'une inversion jour/nuit
automatique.
217zVues d'ensemble

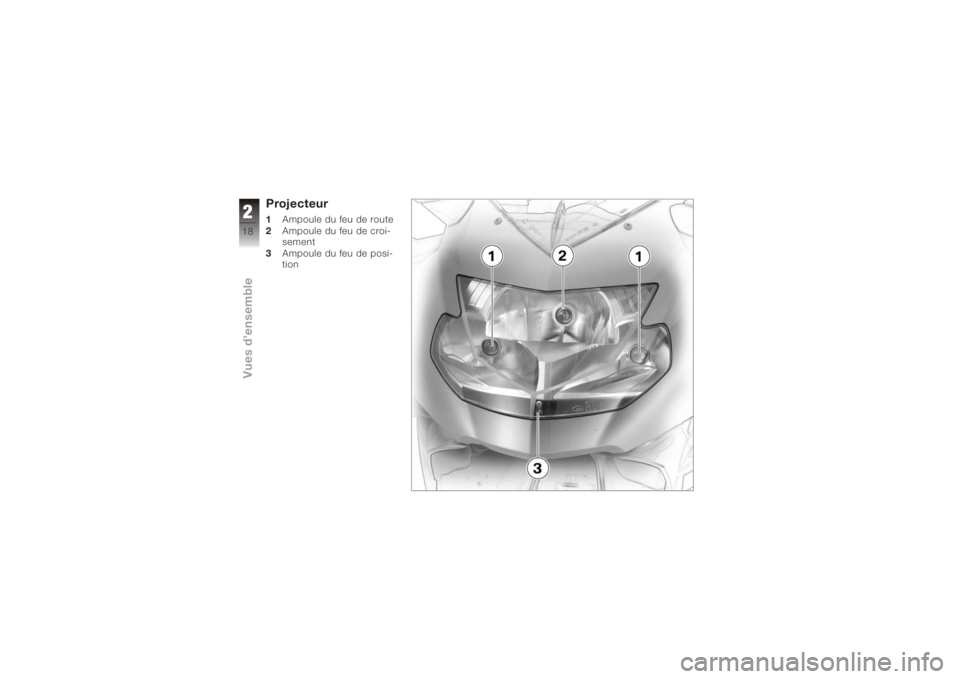

Projecteur1Ampoule du feu de route
2 Ampoule du feu de croi-
sement
3 Ampoule du feu de posi-
tion
218zVues d'ensemble
