BMW MOTORRAD K 1200 S 2007 Handleiding (in Dutch)

Overzichten
Overzichten
Linker zijaanzicht..................... 11
Rechter zijaanzicht ................... 13
Onder de buddyseat ................. 14
Stuurhendel, links .................... 15
Stuurhendel, rechts .................. 16
Instrumentenpaneel .................. 17
Koplamp ............................. 18
29zOverzichten

210zOverzichten

Linker zijaanzicht1Koplampinstelling (onder
het instrumentenpaneel)
( 65)
2 Koppelingsvloeistofreservoir
( 103)
3 Instelling veervoorspanning,
achter ( 60)
4 Buddyseatslot (onder het
achterlicht) ( 65)
5 Instelling van de demping,
achter ( 61)
6 Contactdoos ( 88)
211zOverzichten

212zOverzichten

Rechter zijaanzicht1Motoroliepeilaanduiding
( 97)
2 Brandstofvulopening
( 78)
3 Accubak ( 127)
4 Remvloeistofreservoir, voor
( 99)
5 Typeplaatje (op framebuis
achter)
6 Framenummer (aan rechter
zijkant voor)
7 Remvloeistofreservoir, ach-
ter ( 102)
213zOverzichten

Onder de buddyseat1Helmhaak ( 67)
2 Boordgereedschap ( 96)
3 Motorolievulopening
( 98)
214zOverzichten

Stuurhendel, links1Bediening van de kilome-
terteller ( 47), Bediening
van de boordcomputer
SU
( 49)
2 Bediening van de ASC
SU
( 58)
3 Bediening van de ESA
SU
( 62)
4 Claxon
5 Richtingaanwijzers links
( 55), Waarschuwings-
knipperlichtinstallatie
( 55)
6 Grootlicht en lichtsignaal
( 54)
215zOverzichten

Stuurhendel, rechts1Noodstopschakelaar
( 57)
2 Startknop ( 72)
3 Handvatverwarming
SU
( 57)
4 Richtingaanwijzers rechts
( 55), Waarschuwings-
knipperlichtinstallatie
( 55)
5 Richtingaanwijzers uit
( 55), Waarschu-
wingsknipperlichten uit
( 56)
216zOverzichten

Instrumentenpaneel1Toerenteller
2 Snelheidsmeter
3 Controlelampen ( 20)
4 Multifunctioneel display
( 20)
5 Controlelamp DWA (SU) en
sensor voor instrumenten-
verlichting
6 Weergave selecteren
( 47)
Dagteller terugzetten
( 48)
Klok instellen ( 46)
De verlichting van het in-
strumentenpaneel is met
een automatische dag-/nachtom-
schakeling uitgerust.
217zOverzichten

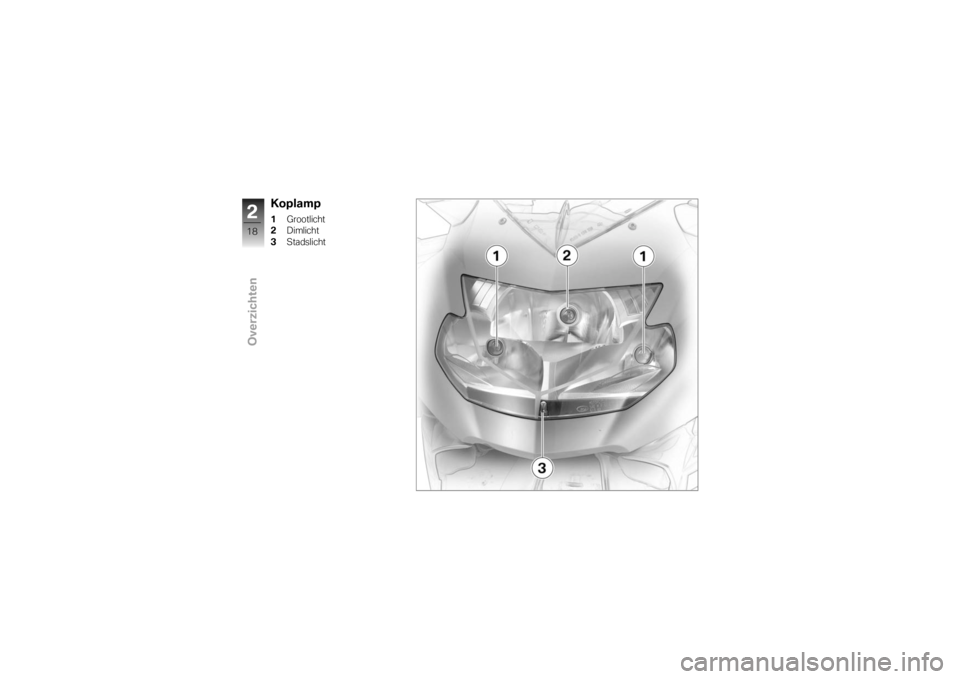

Koplamp1Grootlicht
2 Dimlicht
3 Stadslicht
218zOverzichten
