Start – körning – parkering
Bromsar - med BMW Integral ABS EU

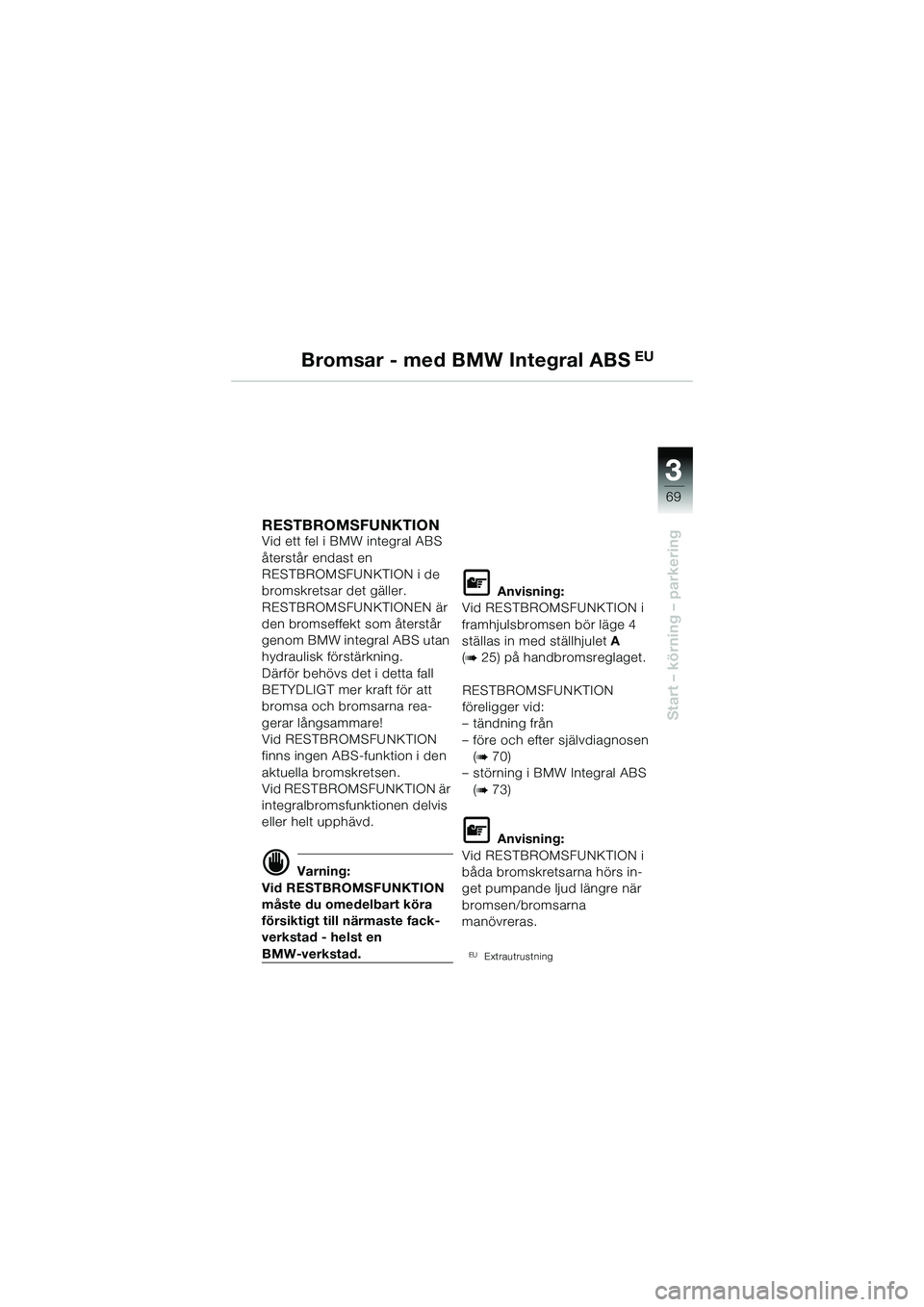

RESTBROMSFUNKTION Vid ett fel i BMW integral ABS
återstår endast en
RESTBROMSFUNKTION i de
bromskretsar det gäller.
RESTBROMSFUNKTIONEN är
den bromseffekt som återstår
genom BMW integral ABS utan
hydraulisk förstärkning.
Därför behövs det i detta fall
BETYDLIGT mer kraft för att
bromsa och bromsarna rea-
gerar långsammare!
Vid RESTBROMSFUNKTION
finns ingen ABS-funktion i den
aktuella bromskretsen.
Vid RESTBROMSFUNKTION är
integralbromsfunktionen delvis
eller helt upphävd.
d Varning:
Vid RESTBROMSFUNKTION
måste du omedelbart köra
försiktigt till närmaste fack-
verkstad - helst en
BMW-verkstad.
L Anvisning:
Vid RESTBROMSFUNKTION i
framhjulsbromsen bör läge 4
ställas in med ställhjulet A
(
b 25) på handbromsreglaget.
RESTBROMSFUNKTION
föreligger vid:
– tändning från
– före och efter självdiagnosen (
b 70)
– störning i BMW Integral ABS (
b 73)
L Anvisning:
Vid RESTBROMSFUNKTION i
båda bromskretsarna hörs in-
get pumpande ljud längre när
bromsen/bromsarna
manövreras.
EUExtrautrustning
10r28FUNbks1.book Seite 69 Donnerstag, 26. Januar 2006 1:09 13

33
70
Start – körning – parkering
21
Bromsar - med BMW Integral ABS
EU

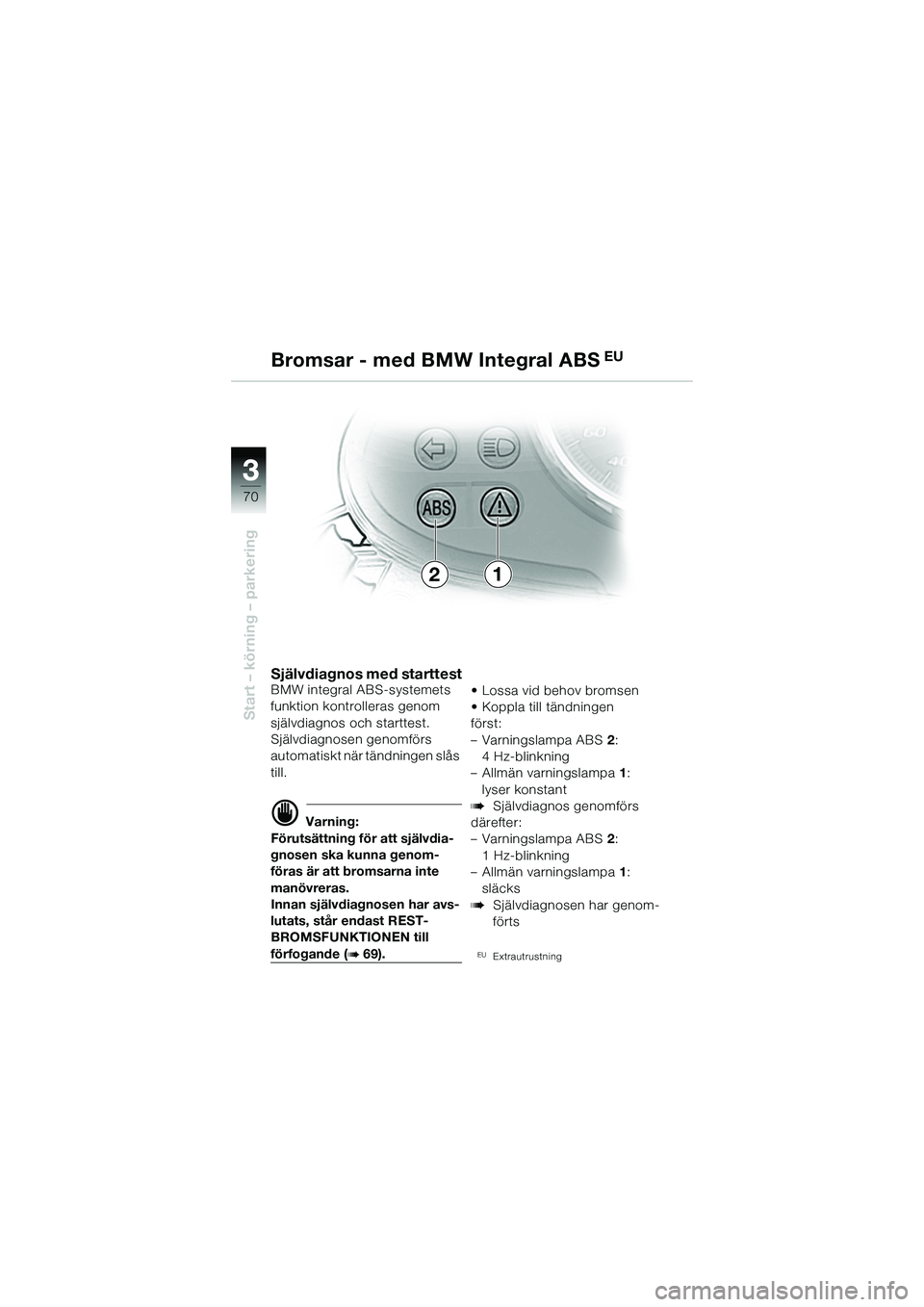

Självdiagnos med starttestBMW integral ABS-systemets
funktion kontro
lleras genom
självdiagnos och starttest.
Självdiagnosen genomförs
automatiskt när tändningen slås
till.
d Varning:
Förutsättning för att självdia-
gnosen ska kunna genom-
föras är att bromsarna inte
manövreras.
Innan självdiagnosen har avs-
lutats, står endast REST-
BROMSFUNKTIONEN till
förfogande (b 69). • Lossa vid behov bromsen
• Koppla till tändningen
först:
– Varningslampa ABS
2:
4 Hz-blinkning
– Allmän varningslampa 1:
lyser konstant
bSjälvdiagnos genomförs
därefter:
– Varningslampa ABS 2:
1 Hz-blinkning
– Allmän varningslampa 1:
släcks
bSjälvdiagnosen har genom-
förts
EUExtrautrustning
10r28FUNbks1.book Seite 70 Donnerstag, 26. Januar 2006 1:09 13

3
71
3
Start – körning – parkering
21

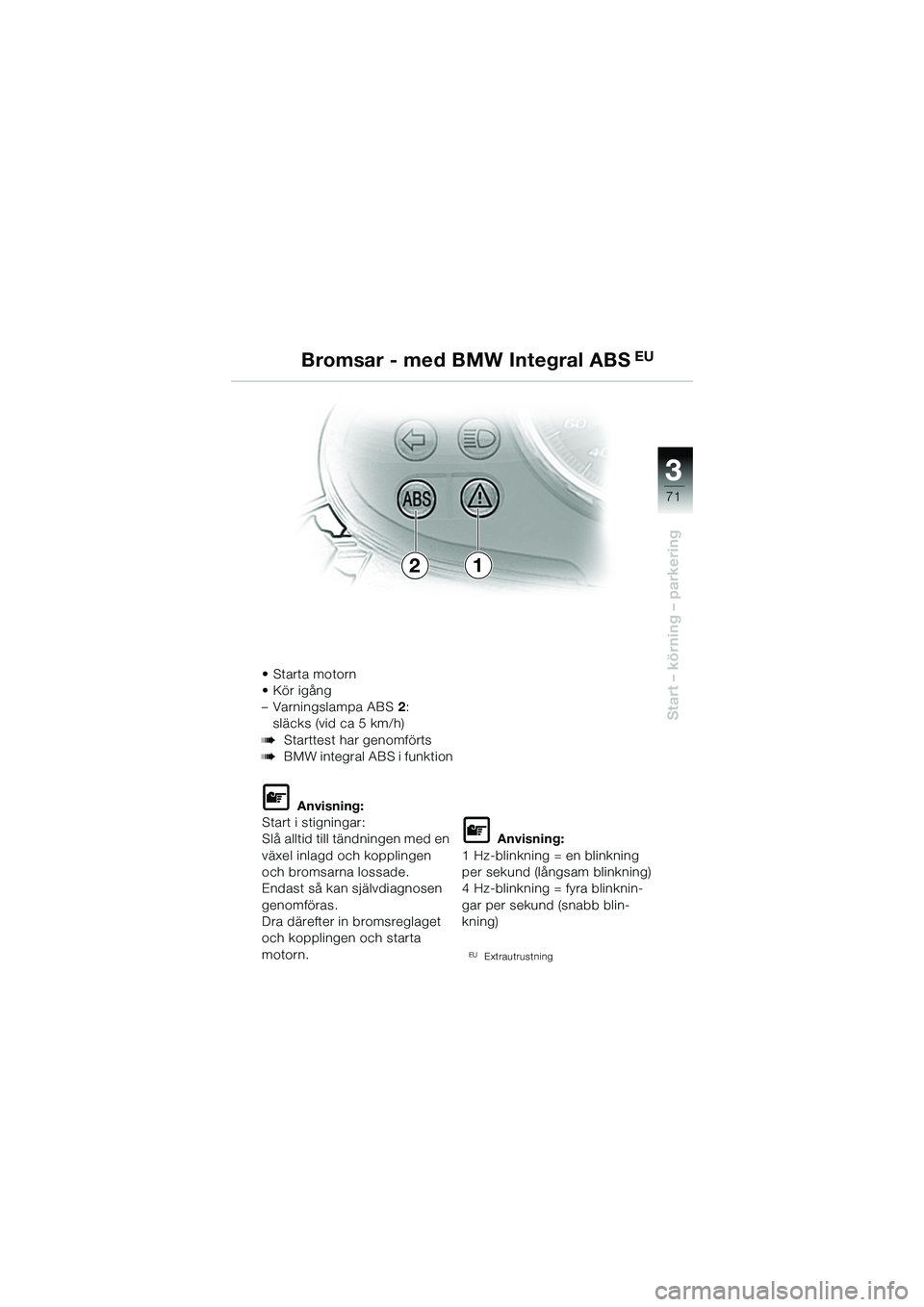

• Starta motorn
• Kör igång
– Varningslampa ABS2:
släcks (vid ca 5 km/h)
bStarttest har genomförts
bBMW integral ABS i funktion
L Anvisning:
Start i stigningar:
Slå alltid till tändningen med en
växel inlagd och kopplingen
och bromsarna lossade.
Endast så kan självdiagnosen
genomföras.
Dra därefter in bromsreglaget
och kopplingen och starta
motorn.
L Anvisning:
1 Hz-blinkning = en blinkning
per sekund (långsam blinkning)
4 Hz-blinkning = fyra blinknin-
gar per sekund (snabb blin-
kning)
EUExtrautrustning
Bromsar - med BMW Integral ABS EU
10r28FUNbks1.book Seite 71 Donnerstag, 26. Januar 2006 1:09 13

33
72
Start – körning – parkering

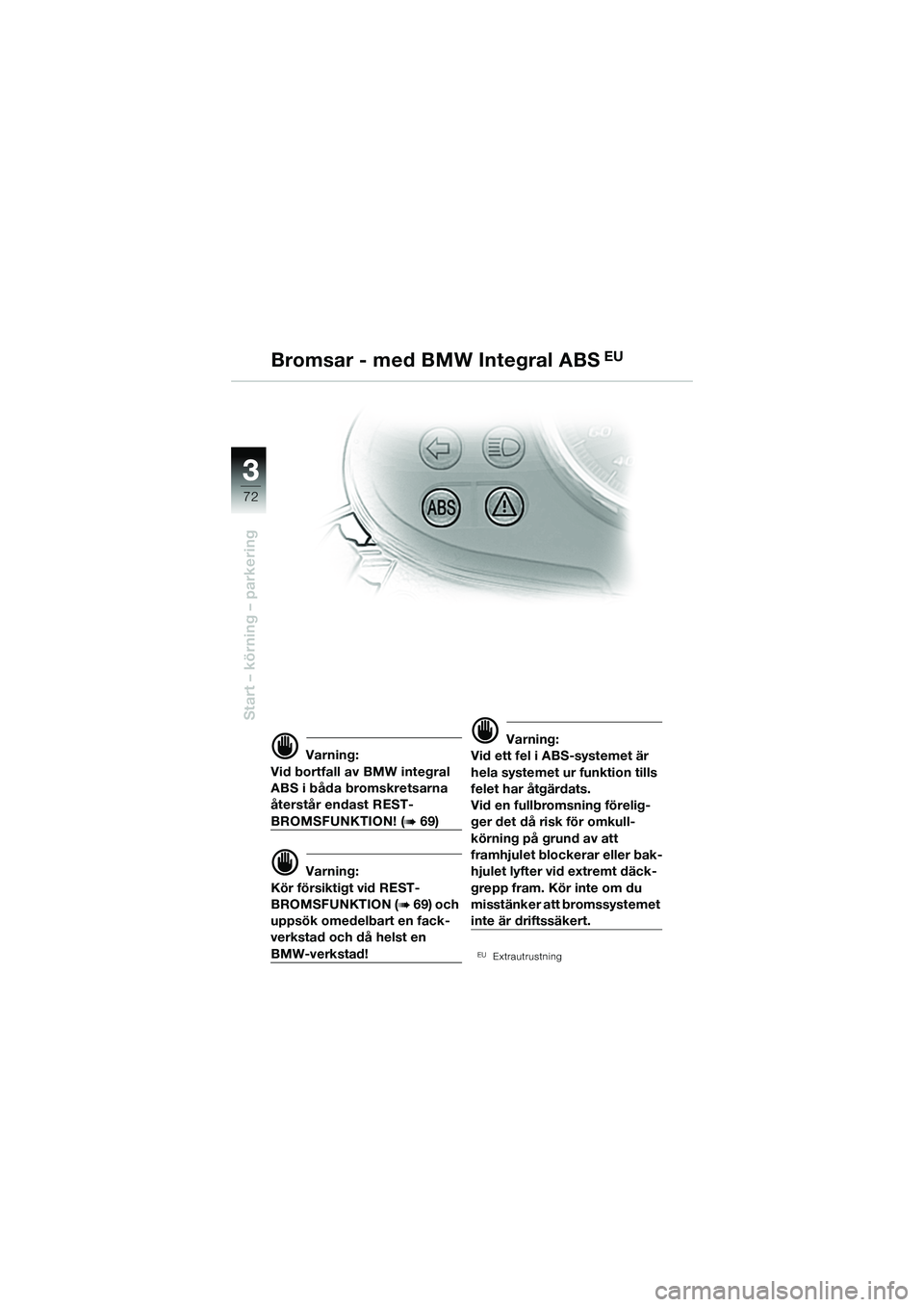

d Varning:
Vid bortfall av BMW integral
ABS i båda bromskretsarna
återstår endast REST-
BROMSFUNKTION! (b 69)
d Varning:
Kör försiktigt vid REST-
BROMSFUNKTION (
b 69) och
uppsök omedelbart en fack-
verkstad och då helst en
BMW-verkstad!
d Varning:
Vid ett fel i ABS-systemet är
hela systemet ur funktion tills
felet har åtgärdats.
Vid en fullbromsning förelig-
ger det då risk för omkull-
körning på grund av att
framhjulet blockerar eller bak-
hjulet lyfter vid extremt däck-
grepp fram. Kör inte om du
misstänker att bromssystemet
inte är driftssäkert.
EUExtrautrustning
Bromsar - med BMW Integral ABS EU
10r28FUNbks1.book Seite 72 Donnerstag, 26. Januar 2006 1:09 13

3
73
3
Start – körning – parkering
Allmän
varnings-
lampae Varnings-
lampa
ABS
l Störning
släckt lyser konstant Endast RESTBROMSFUNKTION i båda
bromskretsarna (
b 69)
släckt 1 Hz-blinkning Ingen ABS-funktion Starttesten inte avslutad (
b 70)
släckt 4 Hz-blinkning Endast RESTBROMSFUNKTION i båda bromskretsarna (
b 69)
Självdiagnosen inte avslutad (b 70)
lyser konstant släckt Ba k-/bromsljus defekt
(Service- och teknikbok b kapitel 2)
lyser konstant 1 Hz-blinkning Minst en bromskrets utan ABS-funktion (
b 70)
lyser konstant 4 Hz-blinkning RESTBROMSFUNKTION i minst en bromskrets (
b 69)
omväxlande
1 Hz-blinkning omväxlande
1 Hz-blinkningFör låg vätskenivå i BMW integral ABS.
Genomför följande kontroller på motorcykeln:
– Tändning från, finns bromstryck i
bromshandtaget/-pedalen?
– Finns bromsverkan i båda hjulen?
– Bromssystemet tätt, syns ingen utrinn- ande bromsvätska?
Vid negatvit provresultat är bromssyste-
met defekt.
Omväxlande
4Hz-blinkning Omväxlande
4Hz-blinkningVätskenivå i BMW Integral ABS för låg,
genomför ovan nämnda provningar.
I minst en bromskrets finns endast REST-
BROMSFUNKTION(
b 69)
d Varning:
Kör inte om du misstänker att
bromssystemet inte är driftssäkert.

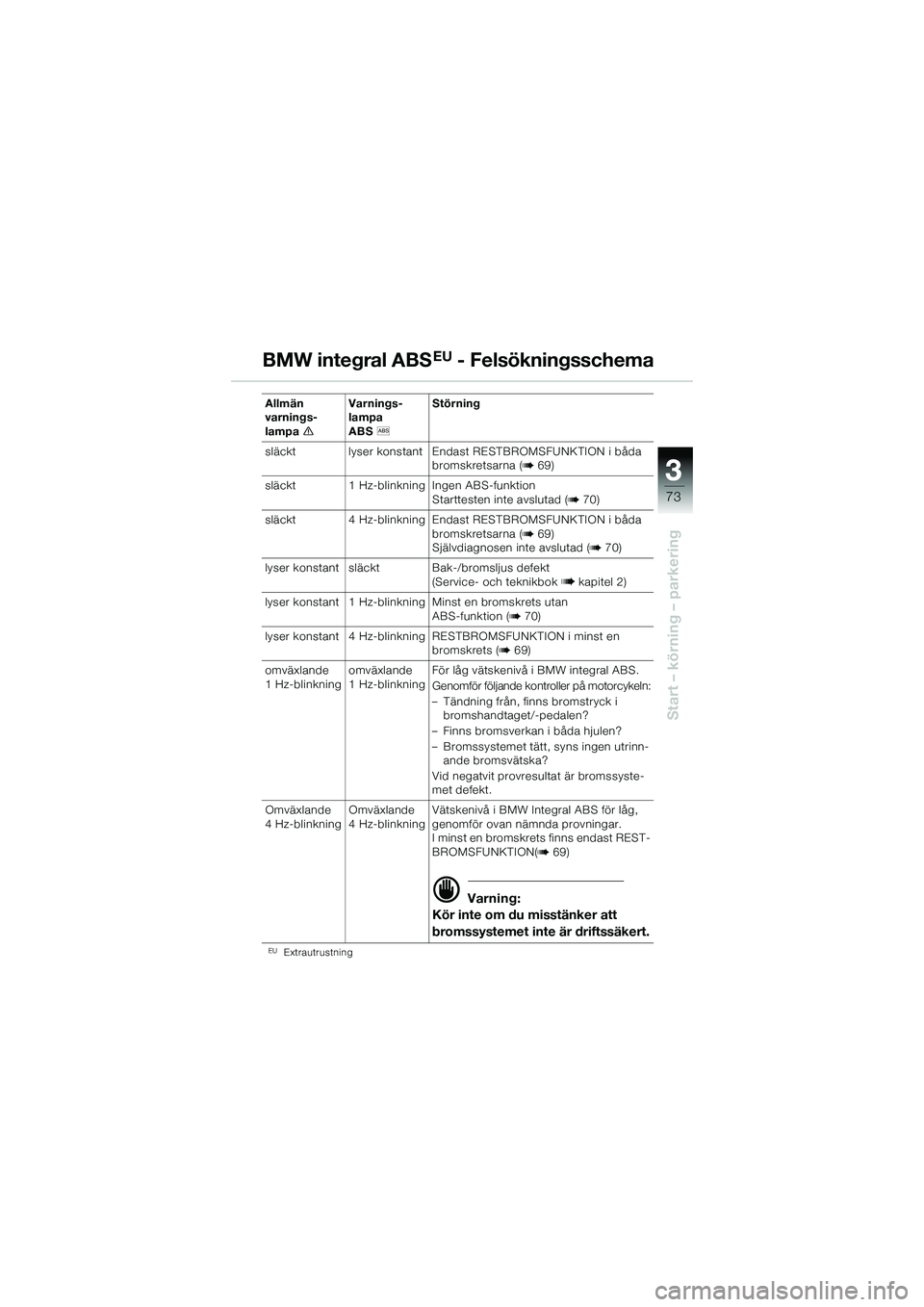

BMW integral ABSEU - Felsökningsschema
EUExtrautrustning
10r28FUNbks1.book Seite 73 Donnerstag, 26. Januar 2006 1:09 13

44
74

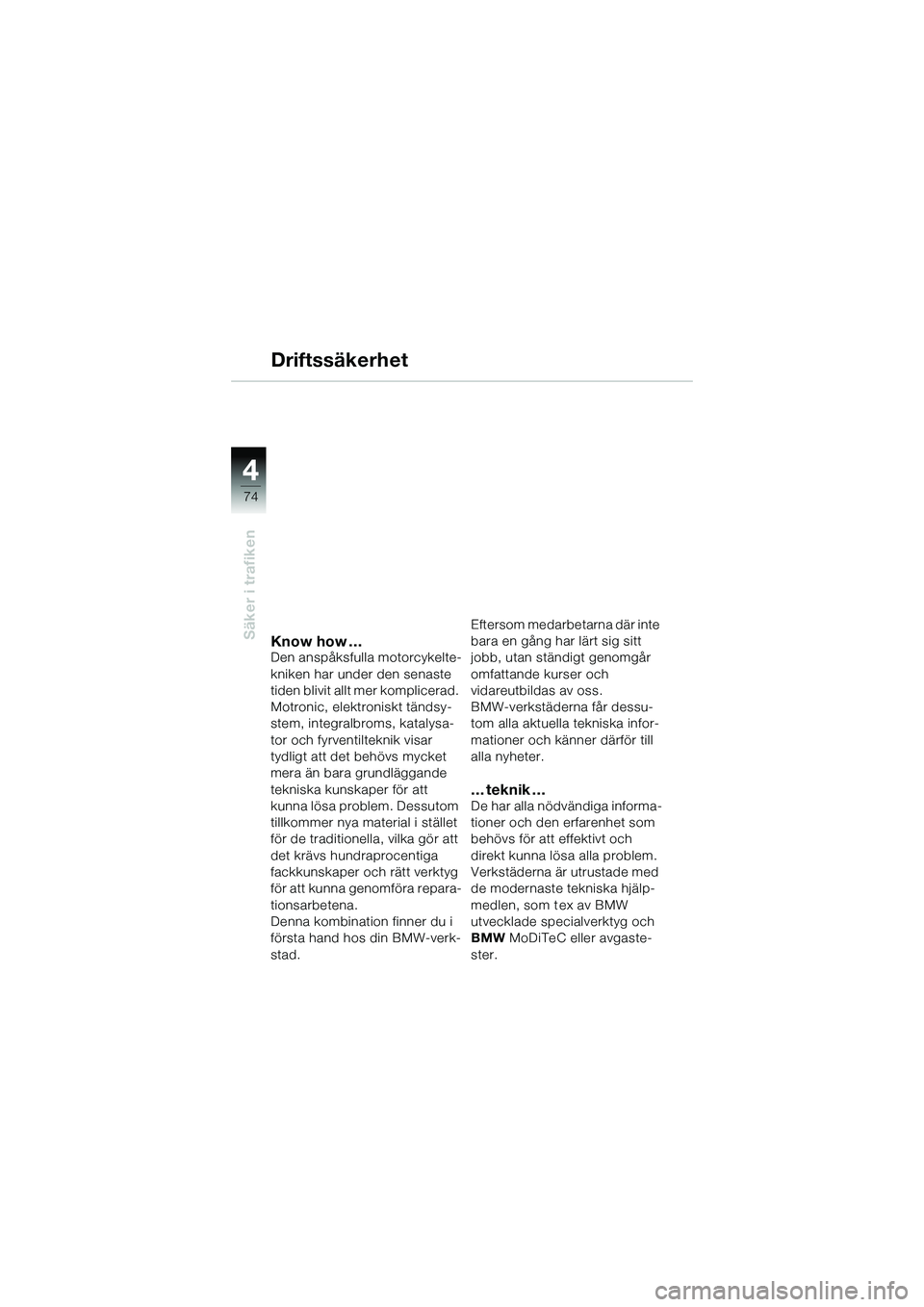

Säker i trafikenKnow how …Den anspåksfulla motorcykelte-
