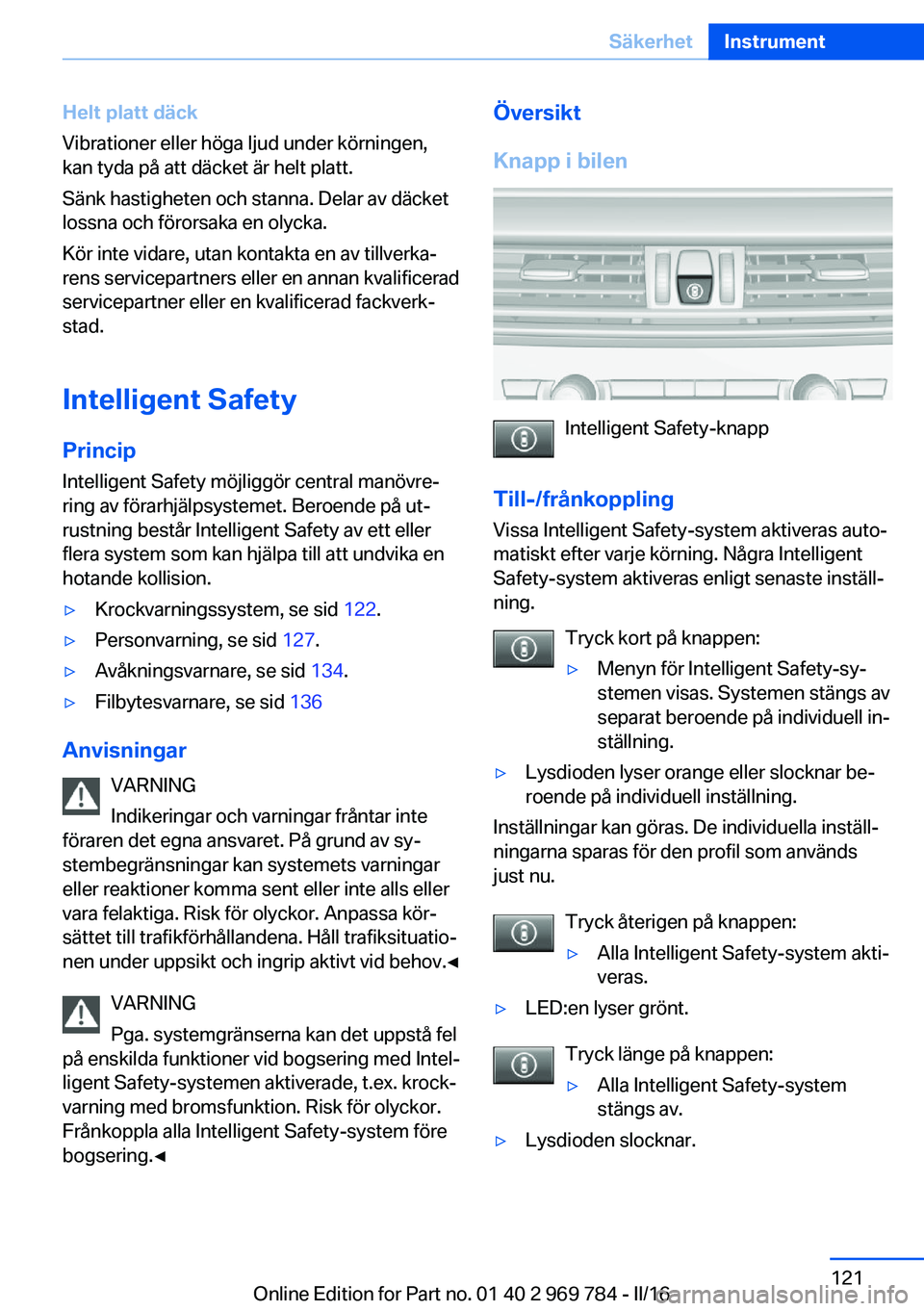

Helt platt däck
Vibrationer eller höga ljud under körningen,
kan tyda på att däcket är helt platt.
Sänk hastigheten och stanna. Delar av däcket
lossna och förorsaka en olycka.
Kör inte vidare, utan kontakta en av tillverka‐
rens servicepartners eller en annan kvalificerad
servicepartner eller en kvalificerad fackverk‐
stad.
Intelligent Safety Princip
Intelligent Safety möjliggör central manövre‐
ring av förarhjälpsystemet. Beroende på ut‐
rustning består Intelligent Safety av ett eller
flera system som kan hjälpa till att undvika en
hotande kollision.▷Krockvarningssystem, se sid 122.▷Personvarning, se sid 127.▷Avåkningsvarnare, se sid 134.▷Filbytesvarnare, se sid 136
Anvisningar
VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐ sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Till-/frånkoppling Vissa Intelligent Safety-system aktiveras auto‐
matiskt efter varje körning. Några Intelligent
Safety-system aktiveras enligt senaste inställ‐
ning.
Tryck kort på knappen:
▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.Seite 121SäkerhetInstrument121
Online Edition for Part no. 01 40 2 969 784 - II/16

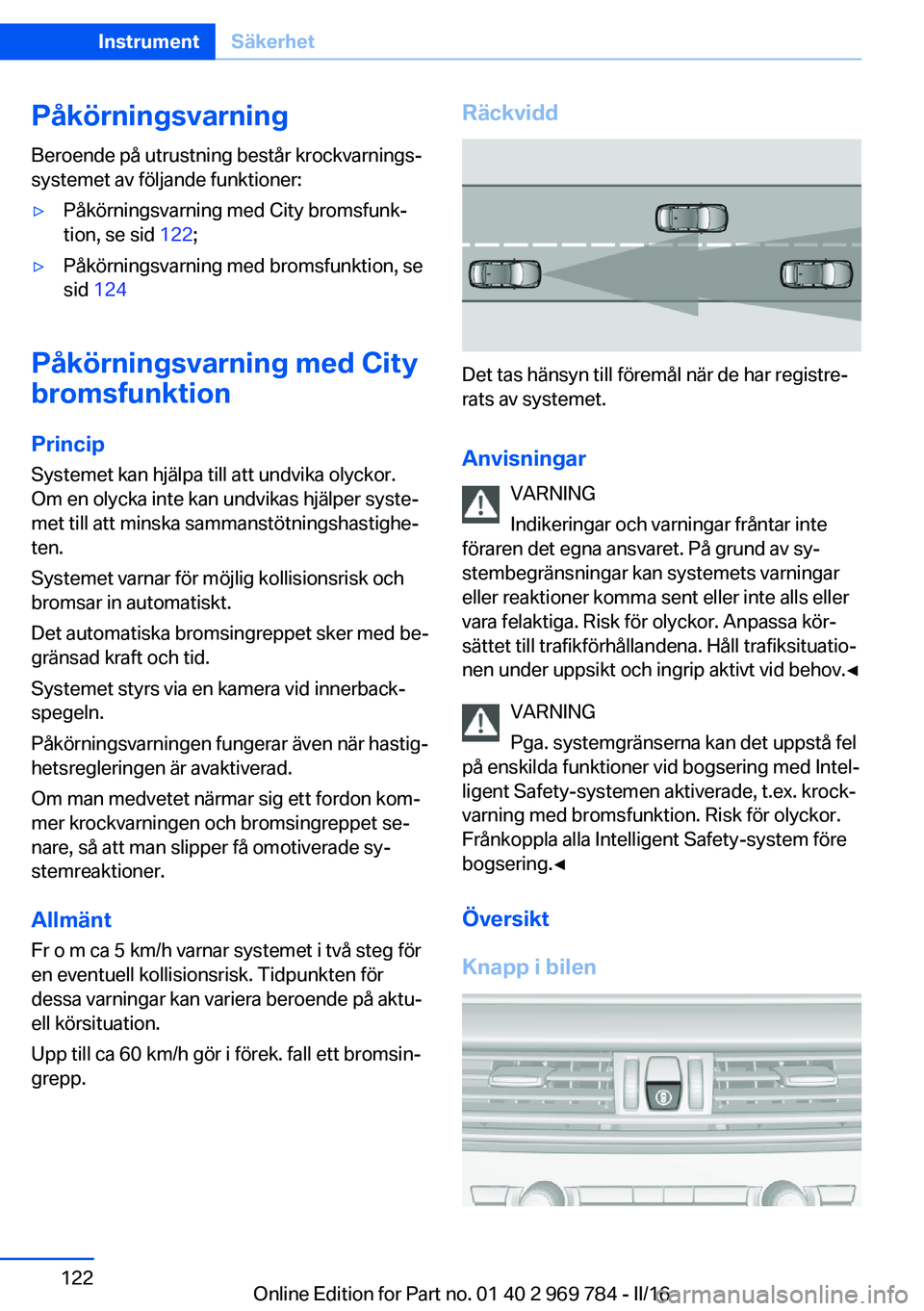

Påkörningsvarning
Beroende på utrustning består krockvarnings‐
systemet av följande funktioner:▷Påkörningsvarning med City bromsfunk‐
tion, se sid 122;▷Påkörningsvarning med bromsfunktion, se
sid 124
Påkörningsvarning med City
bromsfunktion
Princip Systemet kan hjälpa till att undvika olyckor.
Om en olycka inte kan undvikas hjälper syste‐
met till att minska sammanstötningshastighe‐
ten.
Systemet varnar för möjlig kollisionsrisk och
bromsar in automatiskt.
Det automatiska bromsingreppet sker med be‐
gränsad kraft och tid.
Systemet styrs via en kamera vid innerback‐
spegeln.
Påkörningsvarningen fungerar även när hastig‐
hetsregleringen är avaktiverad.
Om man medvetet närmar sig ett fordon kom‐
mer krockvarningen och bromsingreppet se‐
nare, så att man slipper få omotiverade sy‐
stemreaktioner.
Allmänt
Fr o m ca 5 km/h varnar systemet i två steg för
en eventuell kollisionsrisk. Tidpunkten för
dessa varningar kan variera beroende på aktu‐
ell körsituation.
Upp till ca 60 km/h gör i förek. fall ett bromsin‐
grepp.
Räckvidd
Det tas hänsyn till föremål när de har registre‐
rats av systemet.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Seite 122InstrumentSäkerhet122
Online Edition for Part no. 01 40 2 969 784 - II/16

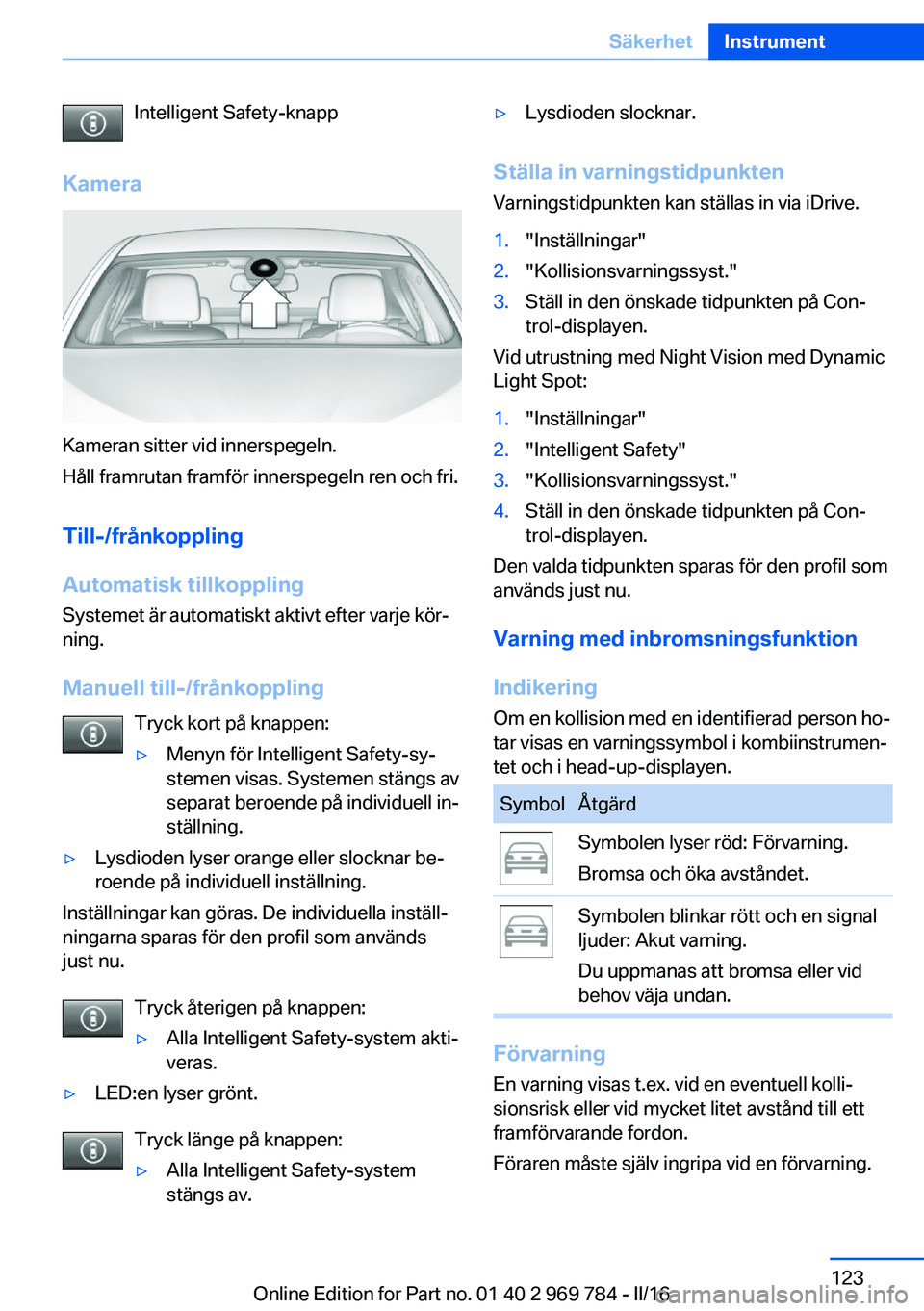

Intelligent Safety-knapp
Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck kort på knappen:
▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.
Ställa in varningstidpunkten
Varningstidpunkten kan ställas in via iDrive.
1."Inställningar"2."Kollisionsvarningssyst."3.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Vid utrustning med Night Vision med Dynamic
Light Spot:
1."Inställningar"2."Intelligent Safety"3."Kollisionsvarningssyst."4.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Den valda tidpunkten sparas för den profil som
används just nu.
Varning med inbromsningsfunktion
Indikering
Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.
SymbolÅtgärdSymbolen lyser röd: Förvarning.
Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Seite 123SäkerhetInstrument123
Online Edition for Part no. 01 40 2 969 784 - II/16

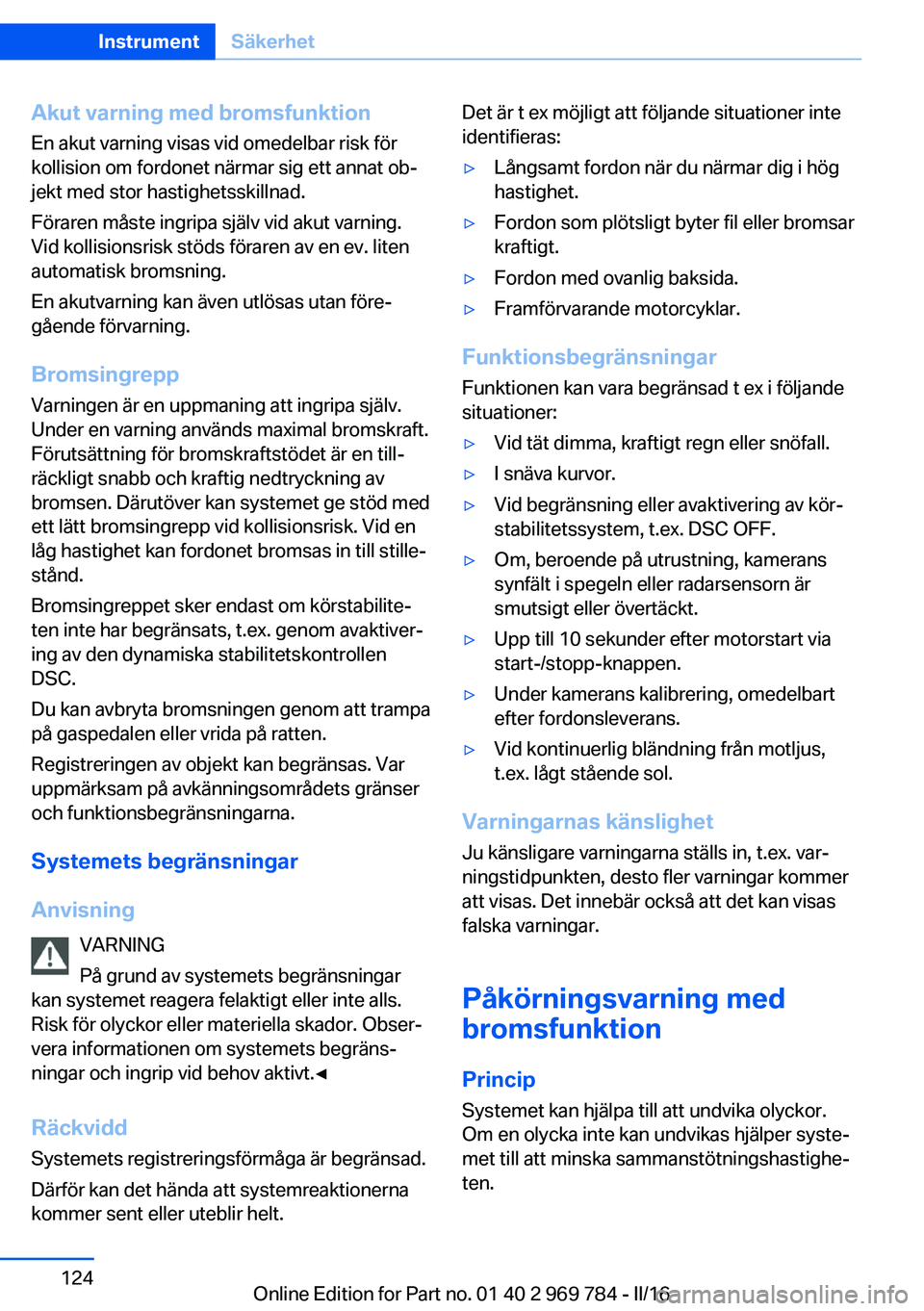

Akut varning med bromsfunktionEn akut varning visas vid omedelbar risk för
kollision om fordonet närmar sig ett annat ob‐
jekt med stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. liten
automatisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Bromsingrepp Varningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett lätt bromsingrepp vid kollisionsrisk. Vid en
låg hastighet kan fordonet bromsas in till stille‐
stånd.
Bromsingreppet sker endast om körstabilite‐
ten inte har begränsats, t.ex. genom avaktiver‐
ing av den dynamiska stabilitetskontrollen
DSC.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Räckvidd
Systemets registreringsförmåga är begränsad.
Därför kan det hända att systemreaktionerna
kommer sent eller uteblir helt.Det är t ex möjligt att följande situationer inte
identifieras:▷Långsamt fordon när du närmar dig i hög
hastighet.▷Fordon som plötsligt byter fil eller bromsar
kraftigt.▷Fordon med ovanlig baksida.▷Framförvarande motorcyklar.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid begränsning eller avaktivering av kör‐
stabilitetssystem, t.ex. DSC OFF.▷Om, beroende på utrustning, kamerans
synfält i spegeln eller radarsensorn är
smutsigt eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.
Varningarnas känslighet
Ju känsligare varningarna ställs in, t.ex. var‐
ningstidpunkten, desto fler varningar kommer
att visas. Det innebär också att det kan visas
falska varningar.
Påkörningsvarning med
bromsfunktion
Princip
Systemet kan hjälpa till att undvika olyckor.
Om en olycka inte kan undvikas hjälper syste‐
met till att minska sammanstötningshastighe‐
ten.
Seite 124InstrumentSäkerhet124
Online Edition for Part no. 01 40 2 969 784 - II/16

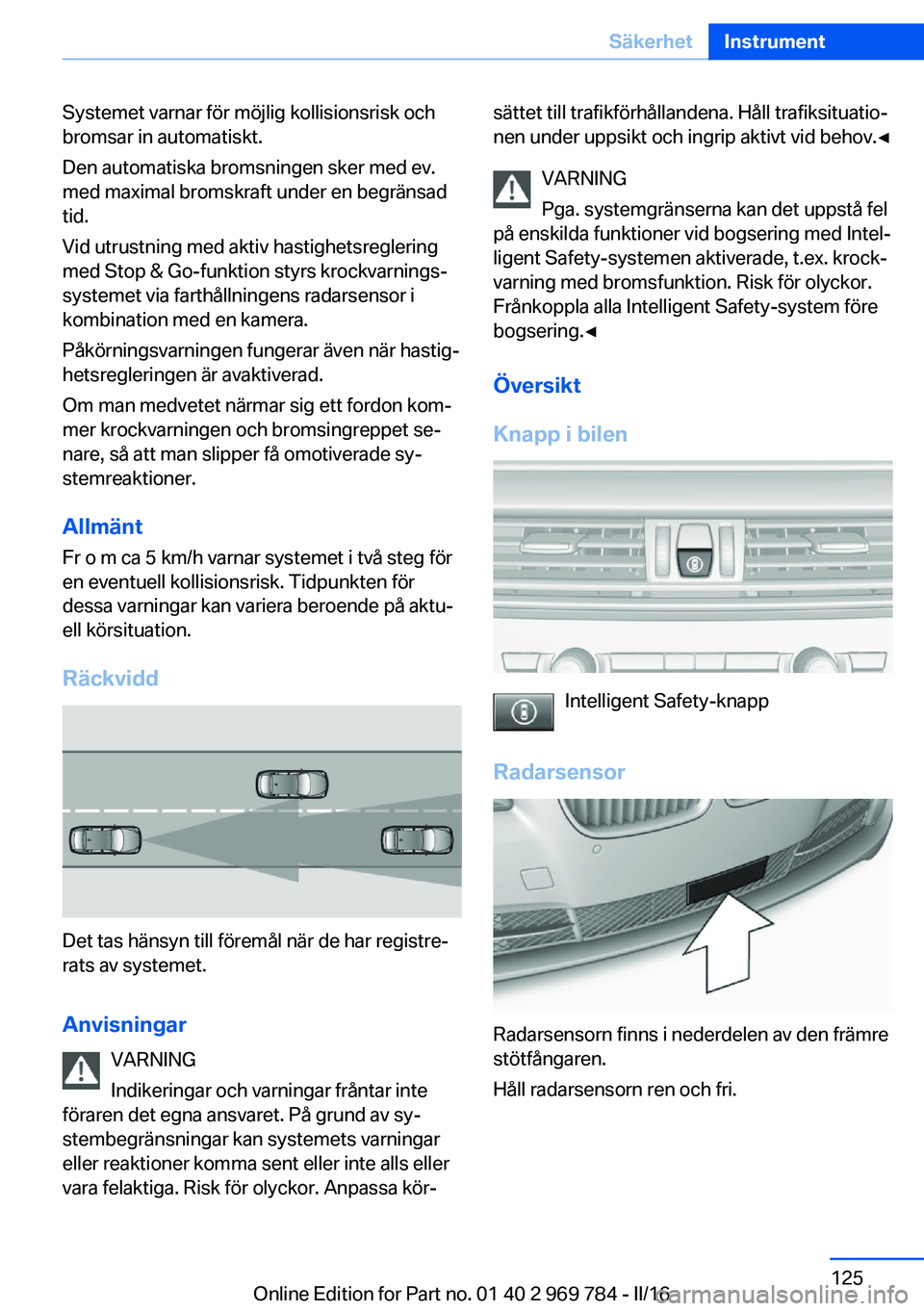

Systemet varnar för möjlig kollisionsrisk och
bromsar in automatiskt.
Den automatiska bromsningen sker med ev.
med maximal bromskraft under en begränsad
tid.
Vid utrustning med aktiv hastighetsreglering
med Stop & Go-funktion styrs krockvarnings‐
systemet via farthållningens radarsensor i
kombination med en kamera.
Påkörningsvarningen fungerar även när hastig‐
hetsregleringen är avaktiverad.
Om man medvetet närmar sig ett fordon kom‐
mer krockvarningen och bromsingreppet se‐
nare, så att man slipper få omotiverade sy‐
stemreaktioner.
Allmänt
Fr o m ca 5 km/h varnar systemet i två steg för
en eventuell kollisionsrisk. Tidpunkten för
dessa varningar kan variera beroende på aktu‐
ell körsituation.
Räckvidd
Det tas hänsyn till föremål när de har registre‐
rats av systemet.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐
sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Radarsensor
Radarsensorn finns i nederdelen av den främre
stötfångaren.
Håll radarsensorn ren och fri.
Seite 125SäkerhetInstrument125
Online Edition for Part no. 01 40 2 969 784 - II/16

Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck kort på knappen:
▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.Ställa in varningstidpunkten
Varningstidpunkten kan ställas in via iDrive.1."Inställningar"2."Kollisionsvarningssyst."3.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Vid utrustning med Night Vision med Dynamic
Light Spot:
1."Inställningar"2."Intelligent Safety"3."Kollisionsvarningssyst."4.Ställ in den önskade tidpunkten på Con‐
trol-displayen.
Den valda tidpunkten sparas för den profil som
används just nu.
Varning med inbromsningsfunktion
Indikering
Om en kollision med en identifierad person ho‐
tar visas en varningssymbol i kombiinstrumen‐
tet och i head-up-displayen.
SymbolÅtgärdSymbolen lyser röd: Förvarning.

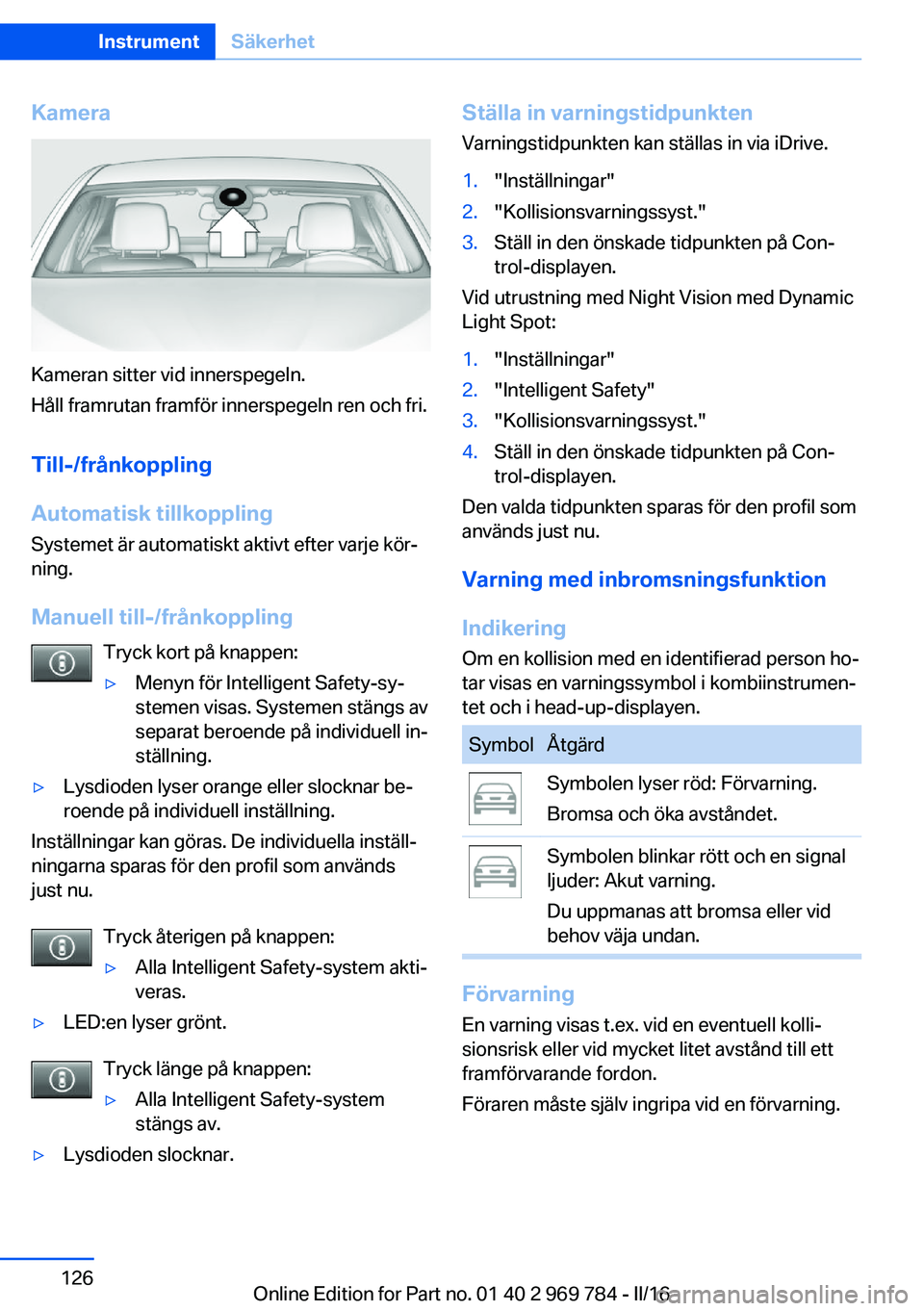

Bromsa och öka avståndet.Symbolen blinkar rött och en signal
ljuder: Akut varning.
Du uppmanas att bromsa eller vid
behov väja undan.
Förvarning
En varning visas t.ex. vid en eventuell kolli‐
sionsrisk eller vid mycket litet avstånd till ett
framförvarande fordon.
Föraren måste själv ingripa vid en förvarning.
Seite 126InstrumentSäkerhet126
Online Edition for Part no. 01 40 2 969 784 - II/16

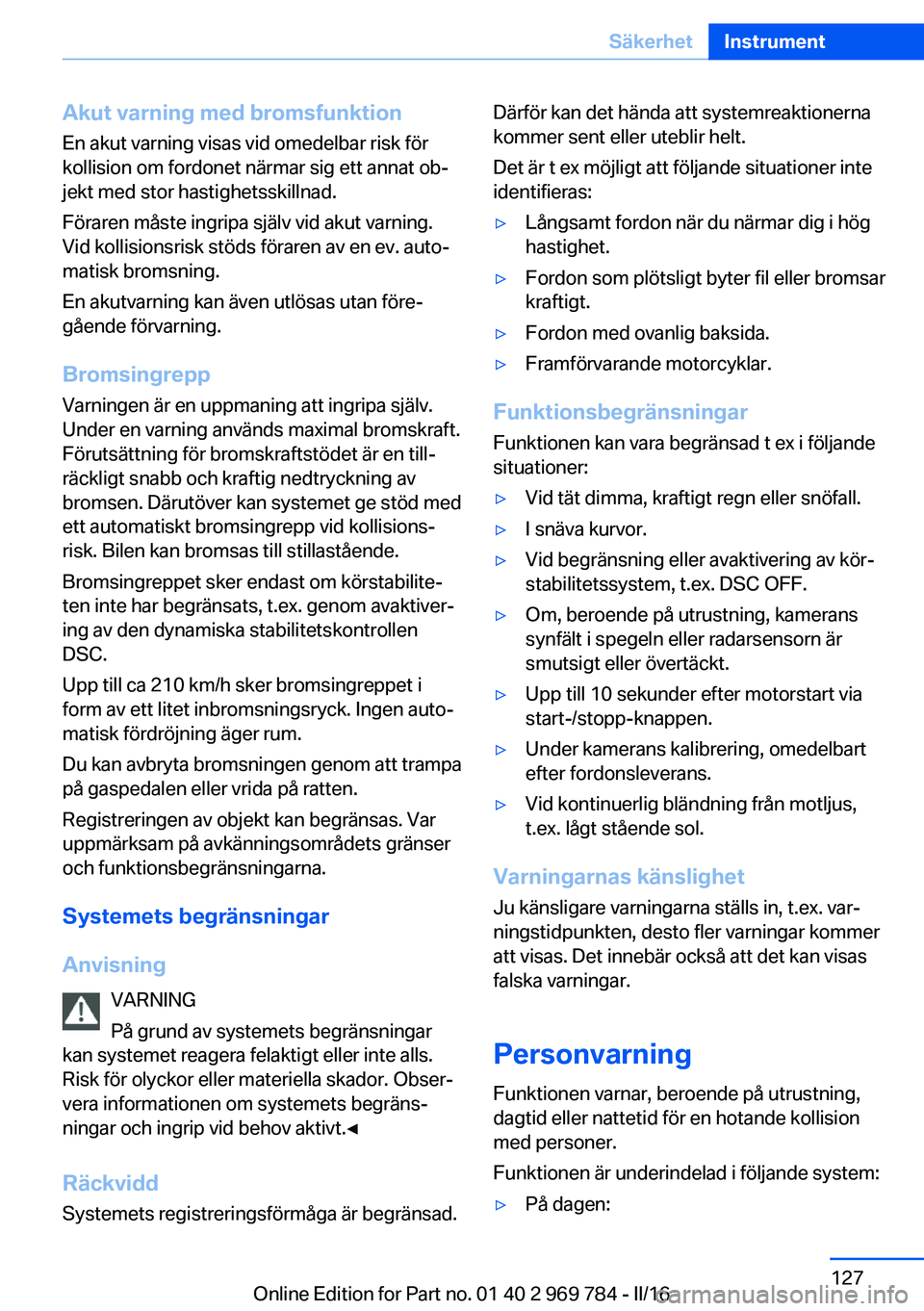

Akut varning med bromsfunktionEn akut varning visas vid omedelbar risk för
kollision om fordonet närmar sig ett annat ob‐
jekt med stor hastighetsskillnad.
Föraren måste ingripa själv vid akut varning.
Vid kollisionsrisk stöds föraren av en ev. auto‐
matisk bromsning.
En akutvarning kan även utlösas utan före‐
gående förvarning.
Bromsingrepp Varningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett automatiskt bromsingrepp vid kollisions‐
risk. Bilen kan bromsas till stillastående.
Bromsingreppet sker endast om körstabilite‐
ten inte har begränsats, t.ex. genom avaktiver‐
ing av den dynamiska stabilitetskontrollen
DSC.
Upp till ca 210 km/h sker bromsingreppet i
form av ett litet inbromsningsryck. Ingen auto‐
matisk fördröjning äger rum.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀
Räckvidd
Systemets registreringsförmåga är begränsad.Därför kan det hända att systemreaktionerna
kommer sent eller uteblir helt.
Det är t ex möjligt att följande situationer inte
identifieras:▷Långsamt fordon när du närmar dig i hög
hastighet.▷Fordon som plötsligt byter fil eller bromsar
kraftigt.▷Fordon med ovanlig baksida.▷Framförvarande motorcyklar.
Funktionsbegränsningar
Funktionen kan vara begränsad t ex i följande
situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid begränsning eller avaktivering av kör‐
stabilitetssystem, t.ex. DSC OFF.▷Om, beroende på utrustning, kamerans
synfält i spegeln eller radarsensorn är
smutsigt eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.
Varningarnas känslighet
Ju känsligare varningarna ställs in, t.ex. var‐
ningstidpunkten, desto fler varningar kommer
att visas. Det innebär också att det kan visas
falska varningar.
Personvarning Funktionen varnar, beroende på utrustning,
dagtid eller nattetid för en hotande kollision
med personer.
Funktionen är underindelad i följande system:
▷På dagen:Seite 127SäkerhetInstrument127
Online Edition for Part no. 01 40 2 969 784 - II/16

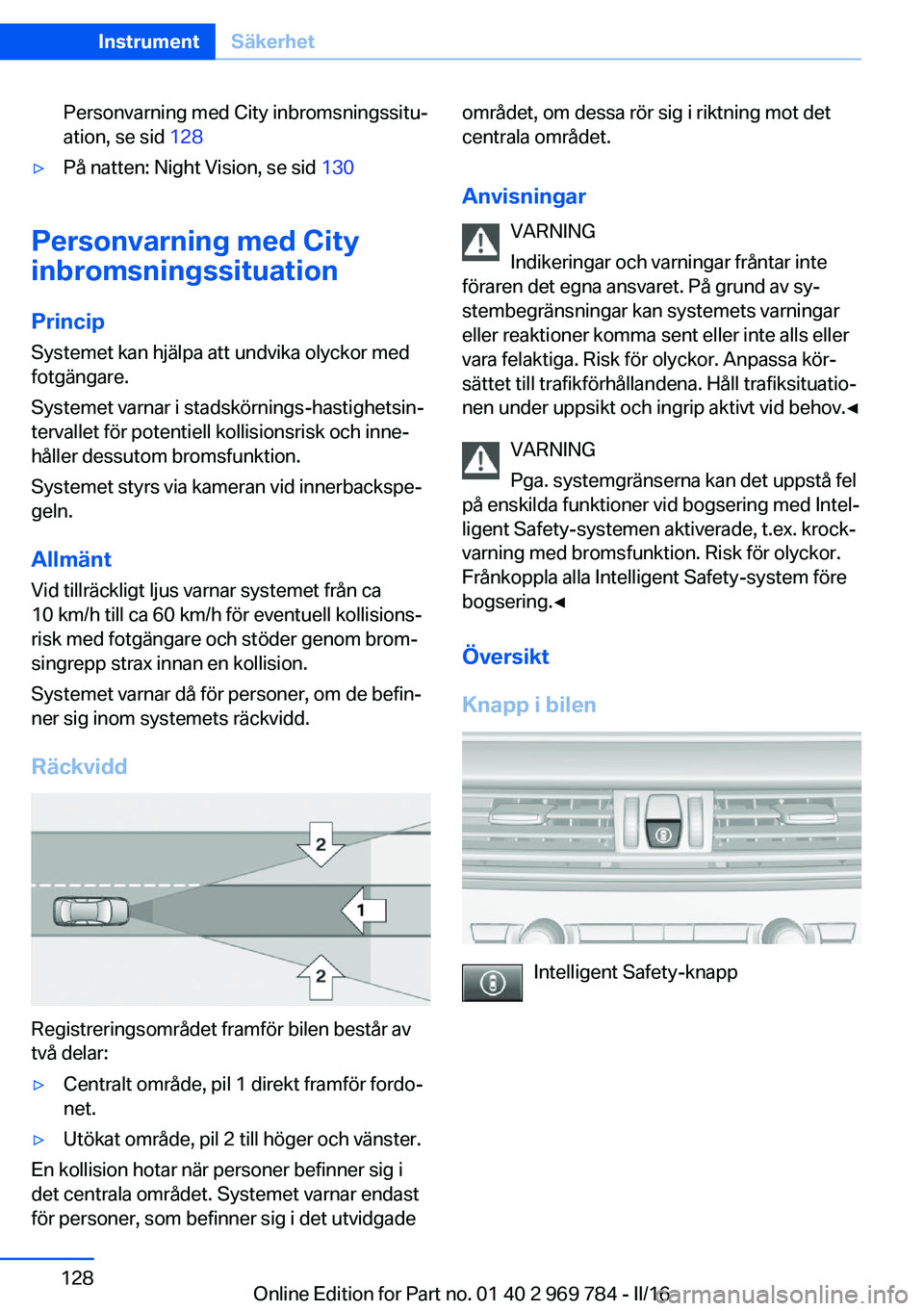

Personvarning med City inbromsningssitu‐
ation, se sid 128▷På natten: Night Vision, se sid 130
Personvarning med City
inbromsningssituation
Princip
Systemet kan hjälpa att undvika olyckor med
fotgängare.
Systemet varnar i stadskörnings-hastighetsin‐
tervallet för potentiell kollisionsrisk och inne‐
håller dessutom bromsfunktion.
Systemet styrs via kameran vid innerbackspe‐
geln.
Allmänt
Vid tillräckligt ljus varnar systemet från ca
10 km/h till ca 60 km/h för eventuell kollisions‐
risk med fotgängare och stöder genom brom‐
singrepp strax innan en kollision.
Systemet varnar då för personer, om de befin‐
ner sig inom systemets räckvidd.
Räckvidd
Registreringsområdet framför bilen består av
två delar:
▷Centralt område, pil 1 direkt framför fordo‐
net.▷Utökat område, pil 2 till höger och vänster.
En kollision hotar när personer befinner sig i
det centrala området. Systemet varnar endast
för personer, som befinner sig i det utvidgade
området, om dessa rör sig i riktning mot det
centrala området.
Anvisningar VARNING
Indikeringar och varningar fråntar inte
föraren det egna ansvaret. På grund av sy‐
stembegränsningar kan systemets varningar
eller reaktioner komma sent eller inte alls eller
vara felaktiga. Risk för olyckor. Anpassa kör‐ sättet till trafikförhållandena. Håll trafiksituatio‐
nen under uppsikt och ingrip aktivt vid behov.◀
VARNING
Pga. systemgränserna kan det uppstå fel
på enskilda funktioner vid bogsering med Intel‐
ligent Safety-systemen aktiverade, t.ex. krock‐
varning med bromsfunktion. Risk för olyckor.
Frånkoppla alla Intelligent Safety-system före
bogsering.◀
Översikt
Knapp i bilen
Intelligent Safety-knapp
Seite 128InstrumentSäkerhet128
Online Edition for Part no. 01 40 2 969 784 - II/16

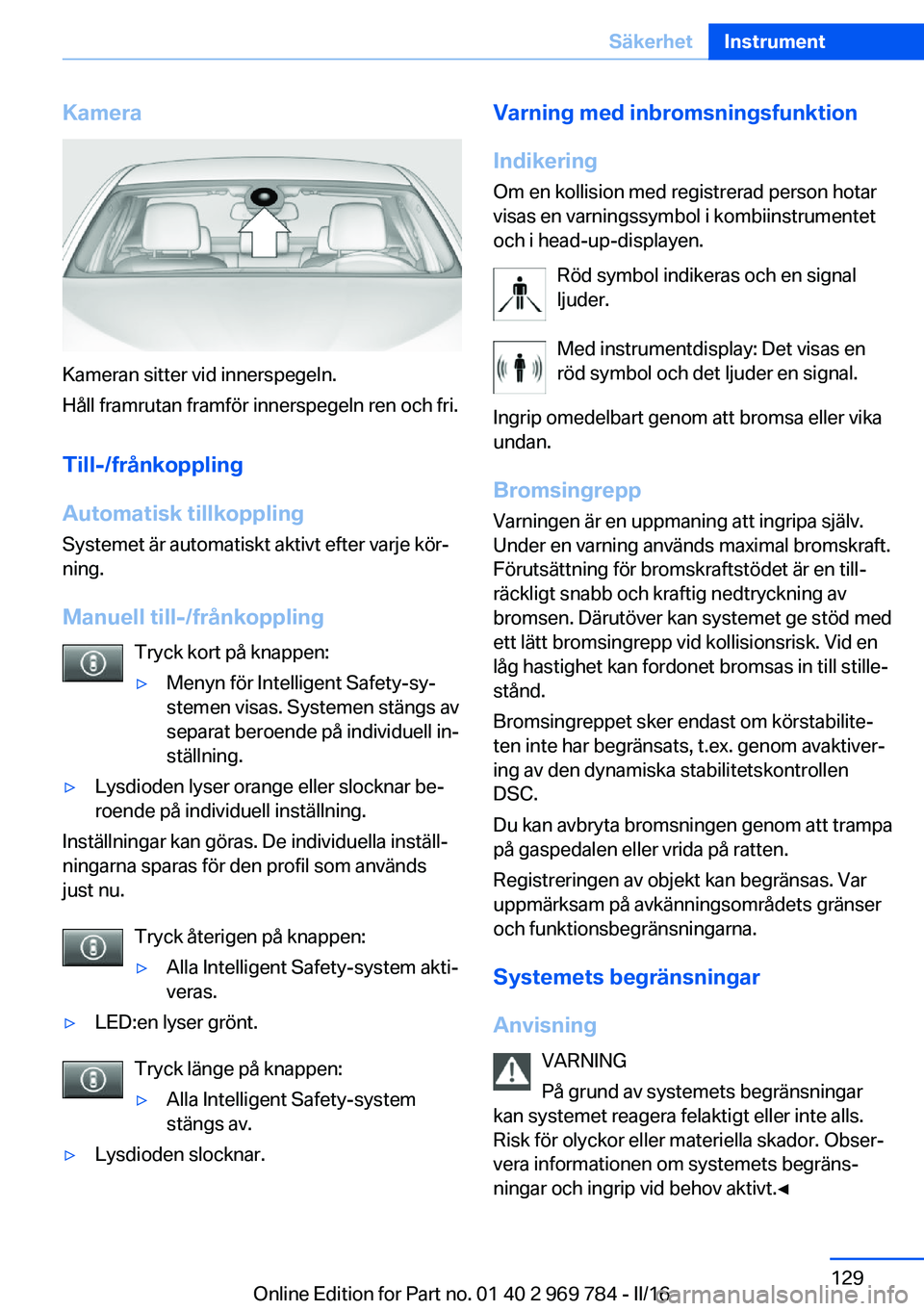

Kamera
Kameran sitter vid innerspegeln.
Håll framrutan framför innerspegeln ren och fri.
Till-/frånkoppling
Automatisk tillkoppling
Systemet är automatiskt aktivt efter varje kör‐
ning.
Manuell till-/frånkoppling Tryck kort på knappen:
▷Menyn för Intelligent Safety-sy‐
stemen visas. Systemen stängs av
separat beroende på individuell in‐
ställning.▷Lysdioden lyser orange eller slocknar be‐
roende på individuell inställning.
Inställningar kan göras. De individuella inställ‐
ningarna sparas för den profil som används
just nu.
Tryck återigen på knappen:
▷Alla Intelligent Safety-system akti‐
veras.▷LED:en lyser grönt.
Tryck länge på knappen:
▷Alla Intelligent Safety-system
stängs av.▷Lysdioden slocknar.Varning med inbromsningsfunktion
Indikering
Om en kollision med registrerad person hotar
visas en varningssymbol i kombiinstrumentet och i head-up-displayen.
Röd symbol indikeras och en signalljuder.
Med instrumentdisplay: Det visas en
röd symbol och det ljuder en signal.
Ingrip omedelbart genom att bromsa eller vika undan.
BromsingreppVarningen är en uppmaning att ingripa själv.
Under en varning används maximal bromskraft.
Förutsättning för bromskraftstödet är en till‐
räckligt snabb och kraftig nedtryckning av
bromsen. Därutöver kan systemet ge stöd med
ett lätt bromsingrepp vid kollisionsrisk. Vid en
låg hastighet kan fordonet bromsas in till stille‐
stånd.
Bromsingreppet sker endast om körstabilite‐
ten inte har begränsats, t.ex. genom avaktiver‐
ing av den dynamiska stabilitetskontrollen
DSC.
Du kan avbryta bromsningen genom att trampa
på gaspedalen eller vrida på ratten.
Registreringen av objekt kan begränsas. Var
uppmärksam på avkänningsområdets gränser
och funktionsbegränsningarna.
Systemets begränsningar
Anvisning VARNING
På grund av systemets begränsningar
kan systemet reagera felaktigt eller inte alls.
Risk för olyckor eller materiella skador. Obser‐
vera informationen om systemets begräns‐
ningar och ingrip vid behov aktivt.◀Seite 129SäkerhetInstrument129
Online Edition for Part no. 01 40 2 969 784 - II/16

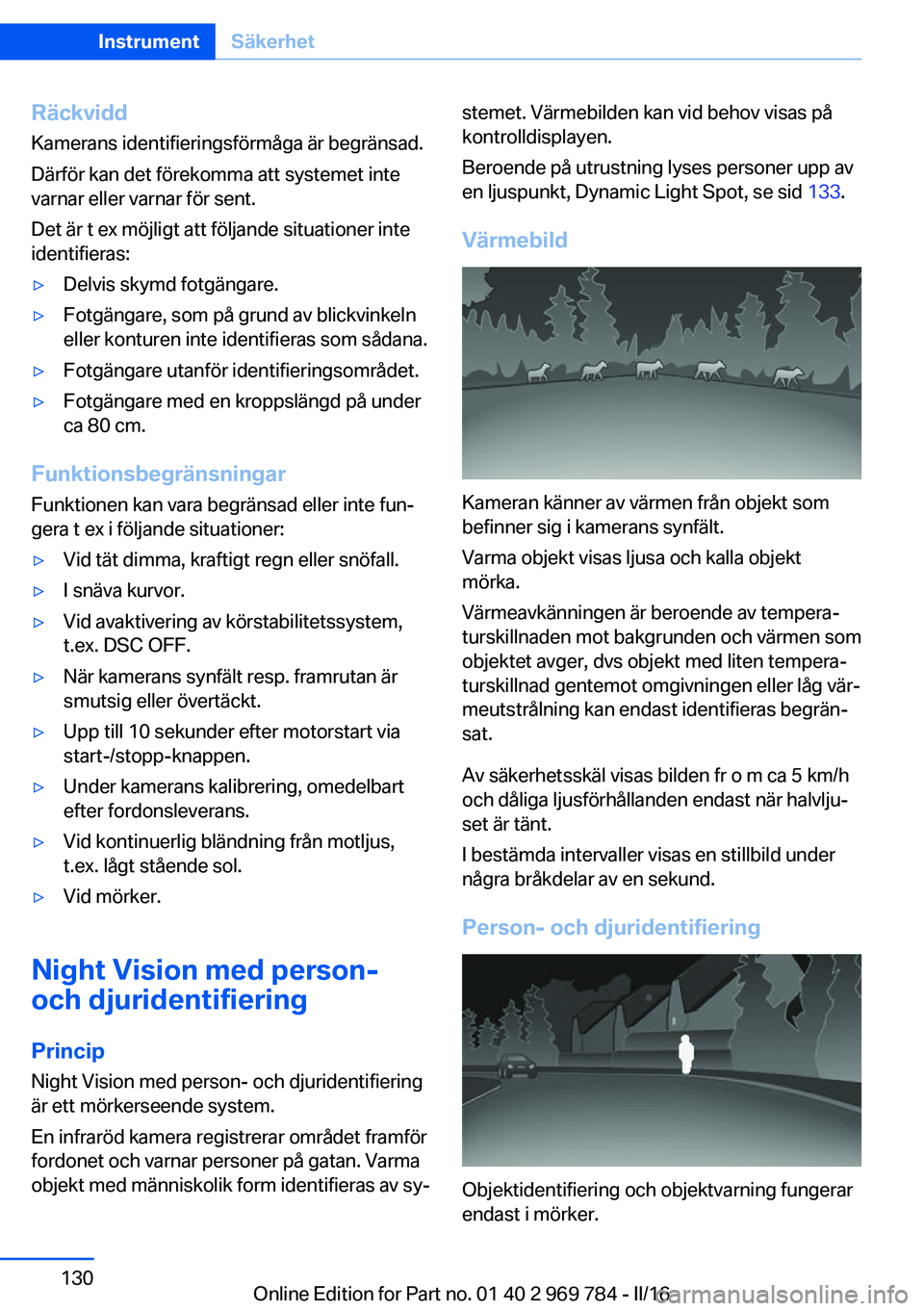

RäckviddKamerans identifieringsförmåga är begränsad.
Därför kan det förekomma att systemet inte
varnar eller varnar för sent.
Det är t ex möjligt att följande situationer inte
identifieras:▷Delvis skymd fotgängare.▷Fotgängare, som på grund av blickvinkeln
eller konturen inte identifieras som sådana.▷Fotgängare utanför identifieringsområdet.▷Fotgängare med en kroppslängd på under
ca 80 cm.
Funktionsbegränsningar
Funktionen kan vara begränsad eller inte fun‐
gera t ex i följande situationer:
▷Vid tät dimma, kraftigt regn eller snöfall.▷I snäva kurvor.▷Vid avaktivering av körstabilitetssystem,
t.ex. DSC OFF.▷När kamerans synfält resp. framrutan är
smutsig eller övertäckt.▷Upp till 10 sekunder efter motorstart via
start-/stopp-knappen.▷Under kamerans kalibrering, omedelbart
efter fordonsleverans.▷Vid kontinuerlig bländning från motljus,
t.ex. lågt stående sol.▷Vid mörker.
Night Vision med person-
och djuridentifiering
Princip Night Vision med person- och djuridentifiering
är ett mörkerseende system.
En infraröd kamera registrerar området framför
fordonet och varnar personer på gatan. Varma
objekt med människolik form identifieras av sy‐
stemet. Värmebilden kan vid behov visas på
kontrolldisplayen.
Beroende på utrustning lyses personer upp av
en ljuspunkt, Dynamic Light Spot, se sid 133.
Värmebild
Kameran känner av värmen från objekt som
befinner sig i kamerans synfält.
Varma objekt visas ljusa och kalla objekt
mörka.
Värmeavkänningen är beroende av tempera‐
turskillnaden mot bakgrunden och värmen som
objektet avger, dvs objekt med liten tempera‐
turskillnad gentemot omgivningen eller låg vär‐
meutstrålning kan endast identifieras begrän‐
sat.
Av säkerhetsskäl visas bilden fr o m ca 5 km/h
och dåliga ljusförhållanden endast när halvlju‐
set är tänt.
I bestämda intervaller visas en stillbild under
några bråkdelar av en sekund.
Person- och djuridentifiering
Objektidentifiering och objektvarning fungerar
endast i mörker.
Seite 130InstrumentSäkerhet130
Online Edition for Part no. 01 40 2 969 784 - II/16
