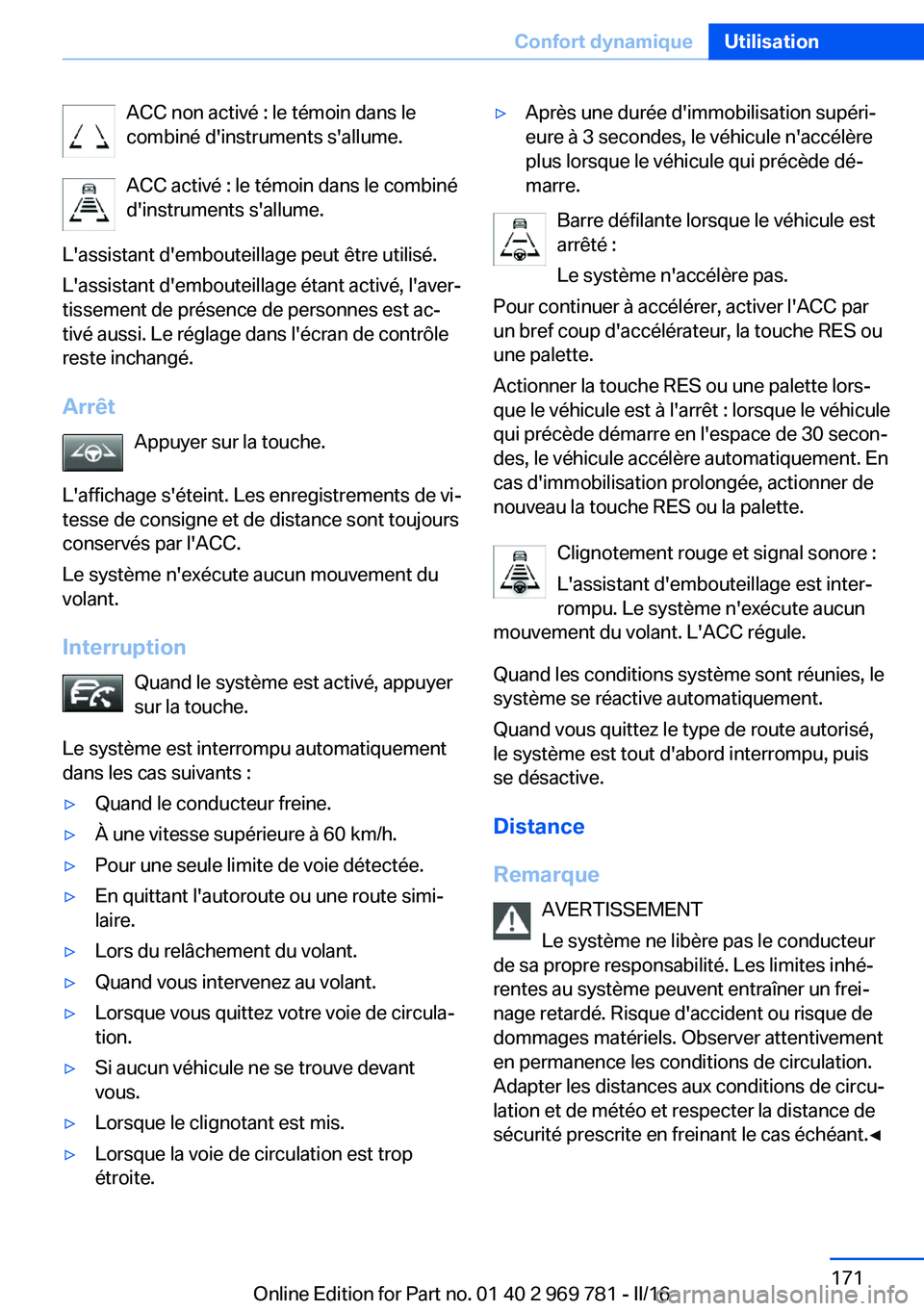

ACC non activé : le témoin dans le
combiné d'instruments s'allume.
ACC activé : le témoin dans le combiné
d'instruments s'allume.
L'assistant d'embouteillage peut être utilisé.
L'assistant d'embouteillage étant activé, l'aver‐
tissement de présence de personnes est ac‐
tivé aussi. Le réglage dans l'écran de contrôle
reste inchangé.
Arrêt Appuyer sur la touche.
L'affichage s'éteint. Les enregistrements de vi‐
tesse de consigne et de distance sont toujours
conservés par l'ACC.
Le système n'exécute aucun mouvement du
volant.
Interruption Quand le système est activé, appuyer
sur la touche.
Le système est interrompu automatiquement
dans les cas suivants :▷Quand le conducteur freine.▷À une vitesse supérieure à 60 km/h.▷Pour une seule limite de voie détectée.▷En quittant l'autoroute ou une route simi‐
laire.▷Lors du relâchement du volant.▷Quand vous intervenez au volant.▷Lorsque vous quittez votre voie de circula‐
tion.▷Si aucun véhicule ne se trouve devant
vous.▷Lorsque le clignotant est mis.▷Lorsque la voie de circulation est trop
étroite.▷Après une durée d'immobilisation supéri‐
eure à 3 secondes, le véhicule n'accélère
plus lorsque le véhicule qui précède dé‐
marre.
Barre défilante lorsque le véhicule est
arrêté :
Le système n'accélère pas.
Pour continuer à accélérer, activer l'ACC par
un bref coup d'accélérateur, la touche RES ou
une palette.
Actionner la touche RES ou une palette lors‐
que le véhicule est à l'arrêt : lorsque le véhicule
qui précède démarre en l'espace de 30 secon‐
des, le véhicule accélère automatiquement. En
cas d'immobilisation prolongée, actionner de
nouveau la touche RES ou la palette.
Clignotement rouge et signal sonore :
L'assistant d'embouteillage est inter‐
rompu. Le système n'exécute aucun
mouvement du volant. L'ACC régule.
Quand les conditions système sont réunies, le
système se réactive automatiquement.
Quand vous quittez le type de route autorisé,
le système est tout d'abord interrompu, puis
se désactive.
Distance
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité. Les limites inhé‐
rentes au système peuvent entraîner un frei‐
nage retardé. Risque d'accident ou risque de
dommages matériels. Observer attentivement
en permanence les conditions de circulation.
Adapter les distances aux conditions de circu‐
lation et de météo et respecter la distance de
sécurité prescrite en freinant le cas échéant.◀
Seite 171Confort dynamiqueUtilisation171
Online Edition for Part no. 01 40 2 969 781 - II/16

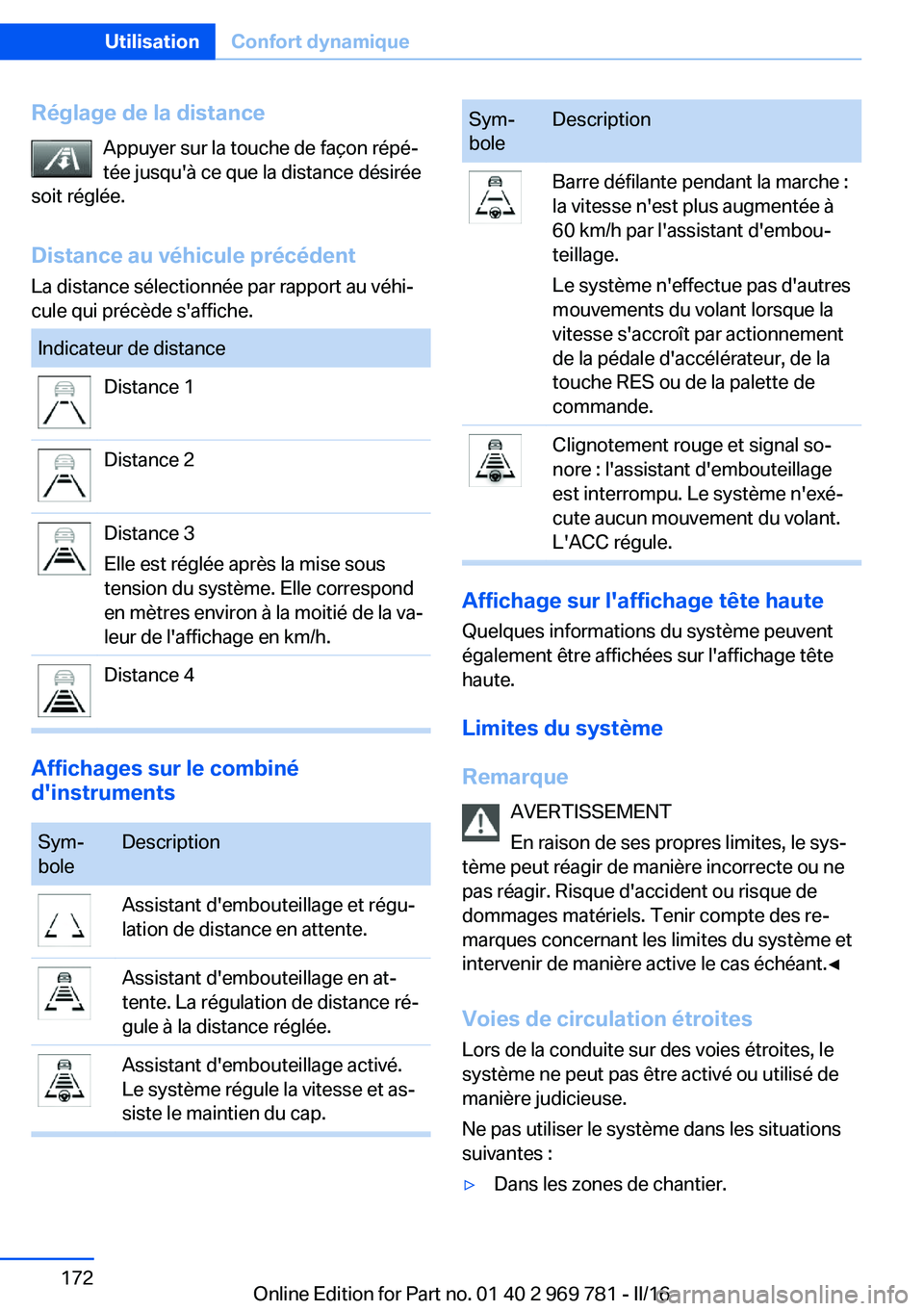

Page 172 of 321
Réglage de la distanceAppuyer sur la touche de façon répé‐
tée jusqu'à ce que la distance désirée
soit réglée.
Distance au véhicule précédent
La distance sélectionnée par rapport au véhi‐
cule qui précède s'affiche.Indicateur de distanceDistance 1Distance 2Distance 3
Elle est réglée après la mise sous
tension du système. Elle correspond
en mètres environ à la moitié de la va‐
leur de l'affichage en km/h.Distance 4
Affichages sur le combiné
d'instruments
Sym‐
boleDescriptionAssistant d'embouteillage et régu‐
lation de distance en attente.Assistant d'embouteillage en at‐
tente. La régulation de distance ré‐
gule à la distance réglée.Assistant d'embouteillage activé.
Le système régule la vitesse et as‐
siste le maintien du cap.Sym‐
boleDescriptionBarre défilante pendant la marche :
la vitesse n'est plus augmentée à
60 km/h par l'assistant d'embou‐
teillage.
Le système n'effectue pas d'autres
mouvements du volant lorsque la
vitesse s'accroît par actionnement
de la pédale d'accélérateur, de la
touche RES ou de la palette de
commande.Clignotement rouge et signal so‐
nore : l'assistant d'embouteillage
est interrompu. Le système n'exé‐
cute aucun mouvement du volant.
L'ACC régule.
Affichage sur l'affichage tête haute
Quelques informations du système peuvent
également être affichées sur l'affichage tête
haute.
Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de
dommages matériels. Tenir compte des re‐
marques concernant les limites du système et
intervenir de manière active le cas échéant.◀
Voies de circulation étroites
Lors de la conduite sur des voies étroites, le
système ne peut pas être activé ou utilisé de
manière judicieuse.
Ne pas utiliser le système dans les situations
suivantes :
▷Dans les zones de chantier.Seite 172UtilisationConfort dynamique172
Online Edition for Part no. 01 40 2 969 781 - II/16

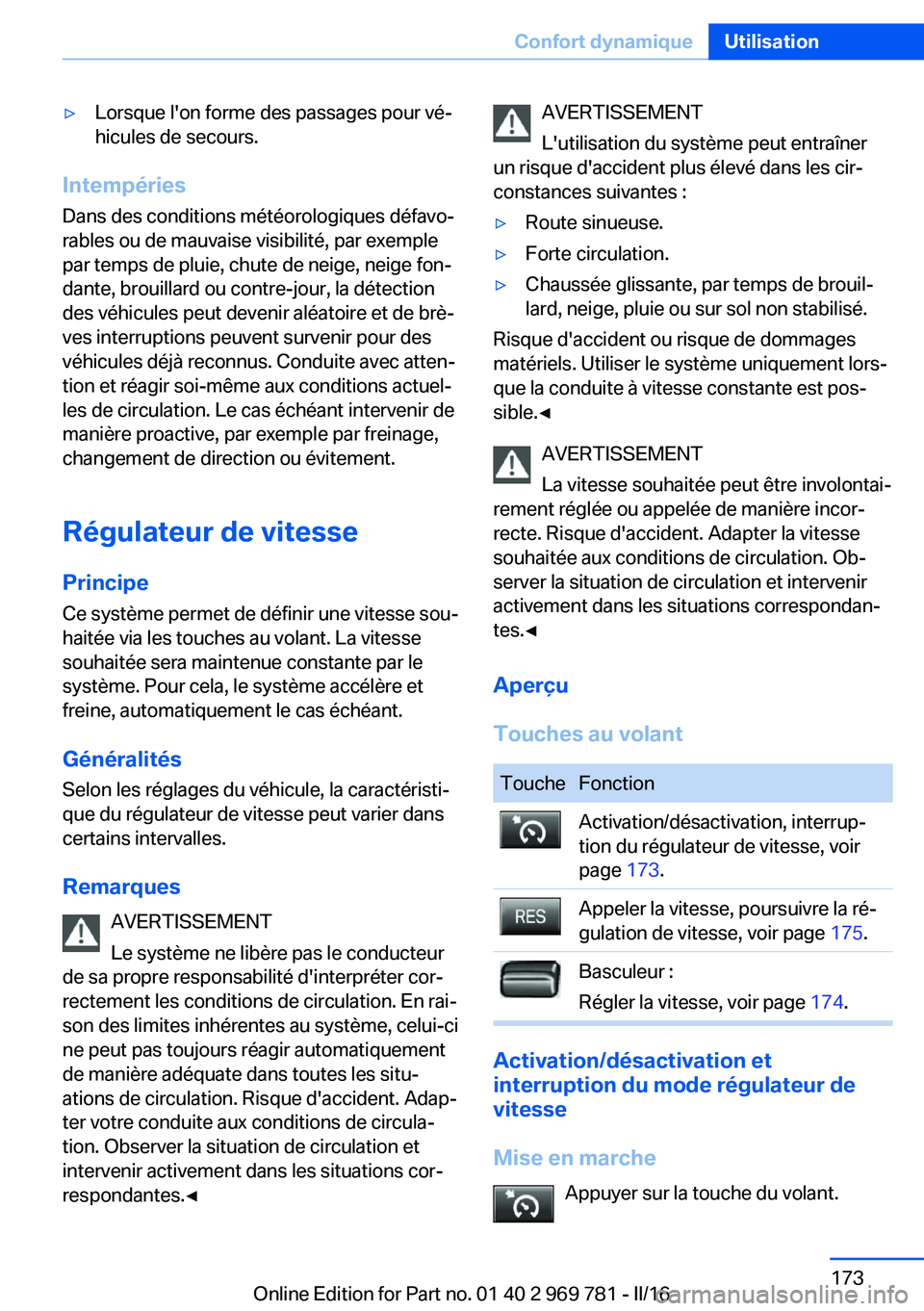

Page 173 of 321
▷Lorsque l'on forme des passages pour vé‐
hicules de secours.
Intempéries
Dans des conditions météorologiques défavo‐
rables ou de mauvaise visibilité, par exemple
par temps de pluie, chute de neige, neige fon‐
dante, brouillard ou contre-jour, la détection
des véhicules peut devenir aléatoire et de brè‐
ves interruptions peuvent survenir pour des
véhicules déjà reconnus. Conduite avec atten‐
tion et réagir soi-même aux conditions actuel‐
les de circulation. Le cas échéant intervenir de
manière proactive, par exemple par freinage,
changement de direction ou évitement.
Régulateur de vitesse Principe
Ce système permet de définir une vitesse sou‐
haitée via les touches au volant. La vitesse
souhaitée sera maintenue constante par le
système. Pour cela, le système accélère et
freine, automatiquement le cas échéant.
Généralités Selon les réglages du véhicule, la caractéristi‐
que du régulateur de vitesse peut varier dans
certains intervalles.
Remarques AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. En rai‐
son des limites inhérentes au système, celui-ci
ne peut pas toujours réagir automatiquement
de manière adéquate dans toutes les situ‐
ations de circulation. Risque d'accident. Adap‐
ter votre conduite aux conditions de circula‐
tion. Observer la situation de circulation et
intervenir activement dans les situations cor‐
respondantes.◀
AVERTISSEMENT
L'utilisation du système peut entraîner
un risque d'accident plus élevé dans les cir‐
constances suivantes :▷Route sinueuse.▷Forte circulation.▷Chaussée glissante, par temps de brouil‐
lard, neige, pluie ou sur sol non stabilisé.
Risque d'accident ou risque de dommages
matériels. Utiliser le système uniquement lors‐
que la conduite à vitesse constante est pos‐
sible.◀
AVERTISSEMENT
La vitesse souhaitée peut être involontai‐
rement réglée ou appelée de manière incor‐
recte. Risque d'accident. Adapter la vitesse
souhaitée aux conditions de circulation. Ob‐
server la situation de circulation et intervenir
activement dans les situations correspondan‐
tes.◀
Aperçu
Touches au volant
ToucheFonctionActivation/désactivation, interrup‐
tion du régulateur de vitesse, voir
page 173.Appeler la vitesse, poursuivre la ré‐
gulation de vitesse, voir page 175.Basculeur :
Régler la vitesse, voir page 174.
Activation/désactivation et
interruption du mode régulateur de
vitesse
Mise en marche Appuyer sur la touche du volant.
Seite 173Confort dynamiqueUtilisation173
Online Edition for Part no. 01 40 2 969 781 - II/16

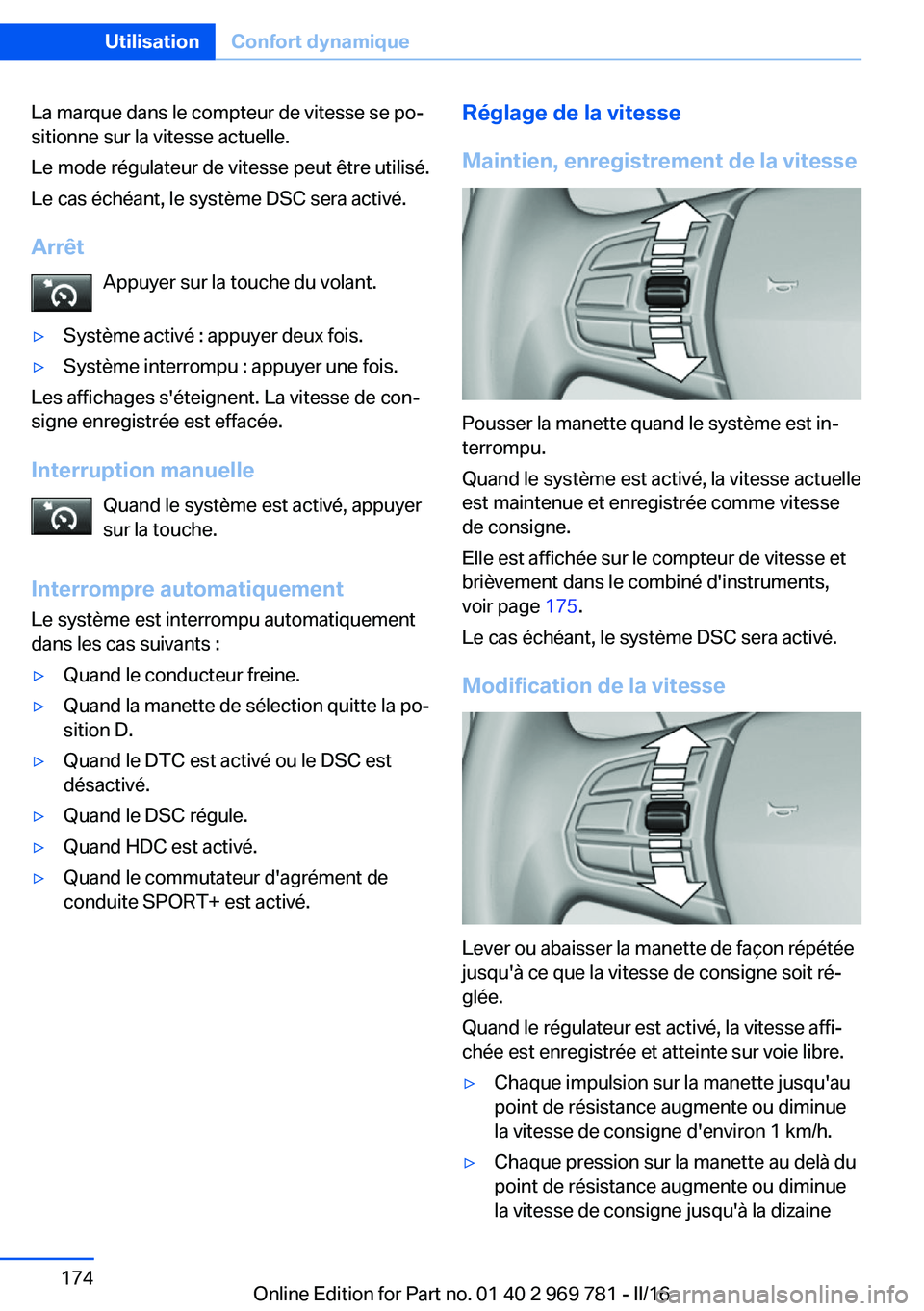

Page 174 of 321
La marque dans le compteur de vitesse se po‐
sitionne sur la vitesse actuelle.
Le mode régulateur de vitesse peut être utilisé.
Le cas échéant, le système DSC sera activé.
Arrêt Appuyer sur la touche du volant.▷Système activé : appuyer deux fois.▷Système interrompu : appuyer une fois.
Les affichages s'éteignent. La vitesse de con‐
signe enregistrée est effacée.
Interruption manuelle Quand le système est activé, appuyer
sur la touche.
Interrompre automatiquement Le système est interrompu automatiquement
dans les cas suivants :
▷Quand le conducteur freine.▷Quand la manette de sélection quitte la po‐
sition D.▷Quand le DTC est activé ou le DSC est
désactivé.▷Quand le DSC régule.▷Quand HDC est activé.▷Quand le commutateur d'agrément de
conduite SPORT+ est activé.Réglage de la vitesse
Maintien, enregistrement de la vitesse
Pousser la manette quand le système est in‐
terrompu.
Quand le système est activé, la vitesse actuelle
est maintenue et enregistrée comme vitesse
de consigne.
Elle est affichée sur le compteur de vitesse et
brièvement dans le combiné d'instruments,
voir page 175.
Le cas échéant, le système DSC sera activé.
Modification de la vitesse
Lever ou abaisser la manette de façon répétée
jusqu'à ce que la vitesse de consigne soit ré‐
glée.
Quand le régulateur est activé, la vitesse affi‐
chée est enregistrée et atteinte sur voie libre.
▷Chaque impulsion sur la manette jusqu'au
point de résistance augmente ou diminue
la vitesse de consigne d'environ 1 km/h.▷Chaque pression sur la manette au delà du
point de résistance augmente ou diminue
la vitesse de consigne jusqu'à la dizaineSeite 174UtilisationConfort dynamique174
Online Edition for Part no. 01 40 2 969 781 - II/16

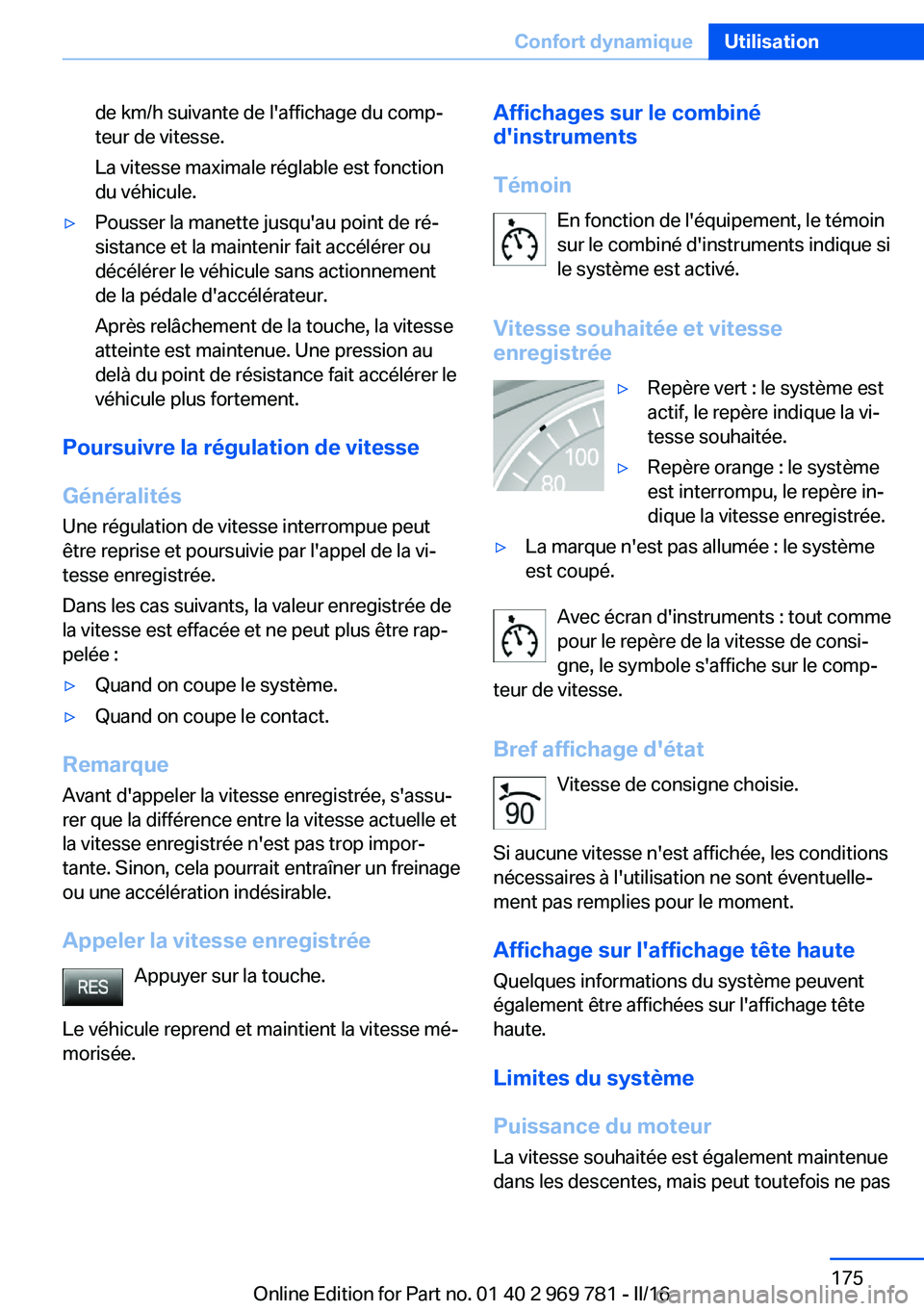

Page 175 of 321
de km/h suivante de l'affichage du comp‐
teur de vitesse.
La vitesse maximale réglable est fonction
du véhicule.▷Pousser la manette jusqu'au point de ré‐
sistance et la maintenir fait accélérer ou
décélérer le véhicule sans actionnement
de la pédale d'accélérateur.
Après relâchement de la touche, la vitesse
atteinte est maintenue. Une pression au
delà du point de résistance fait accélérer le
véhicule plus fortement.
Poursuivre la régulation de vitesse
Généralités
Une régulation de vitesse interrompue peut
être reprise et poursuivie par l'appel de la vi‐
tesse enregistrée.
Dans les cas suivants, la valeur enregistrée de
la vitesse est effacée et ne peut plus être rap‐
pelée :
▷Quand on coupe le système.▷Quand on coupe le contact.
Remarque
Avant d'appeler la vitesse enregistrée, s'assu‐
rer que la différence entre la vitesse actuelle et
la vitesse enregistrée n'est pas trop impor‐
tante. Sinon, cela pourrait entraîner un freinage
ou une accélération indésirable.
Appeler la vitesse enregistrée Appuyer sur la touche.
Le véhicule reprend et maintient la vitesse mé‐
morisée.
Affichages sur le combiné
d'instruments
Témoin En fonction de l'équipement, le témoin
sur le combiné d'instruments indique si le système est activé.
Vitesse souhaitée et vitesse
enregistrée▷Repère vert : le système est
actif, le repère indique la vi‐
tesse souhaitée.▷Repère orange : le système
est interrompu, le repère in‐
dique la vitesse enregistrée.▷La marque n'est pas allumée : le système
est coupé.
Avec écran d'instruments : tout comme
pour le repère de la vitesse de consi‐
gne, le symbole s'affiche sur le comp‐
teur de vitesse.
Bref affichage d'état Vitesse de consigne choisie.
Si aucune vitesse n'est affichée, les conditions
nécessaires à l'utilisation ne sont éventuelle‐
ment pas remplies pour le moment.
Affichage sur l'affichage tête haute
Quelques informations du système peuvent
également être affichées sur l'affichage tête
haute.
Limites du système
Puissance du moteur
La vitesse souhaitée est également maintenue
dans les descentes, mais peut toutefois ne pas
Seite 175Confort dynamiqueUtilisation175
Online Edition for Part no. 01 40 2 969 781 - II/16

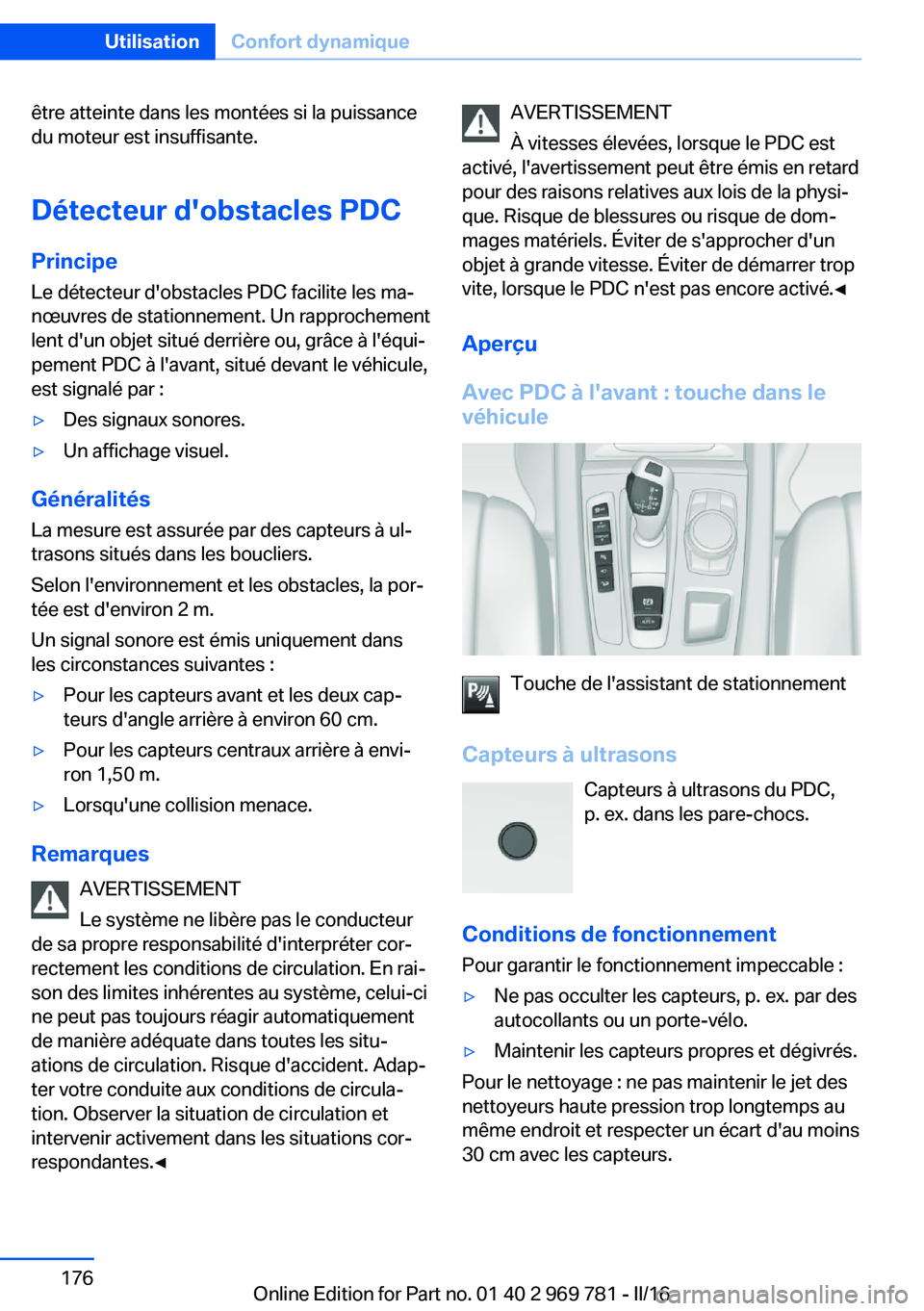

Page 176 of 321
être atteinte dans les montées si la puissance
du moteur est insuffisante.
Détecteur d'obstacles PDC
Principe Le détecteur d'obstacles PDC facilite les ma‐
nœuvres de stationnement. Un rapprochement
lent d'un objet situé derrière ou, grâce à l'équi‐
pement PDC à l'avant, situé devant le véhicule,
est signalé par :▷Des signaux sonores.▷Un affichage visuel.
Généralités
La mesure est assurée par des capteurs à ul‐ trasons situés dans les boucliers.
Selon l'environnement et les obstacles, la por‐
tée est d'environ 2 m.
Un signal sonore est émis uniquement dans
les circonstances suivantes :
▷Pour les capteurs avant et les deux cap‐
teurs d'angle arrière à environ 60 cm.▷Pour les capteurs centraux arrière à envi‐
ron 1,50 m.▷Lorsqu'une collision menace.
Remarques
AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. En rai‐
son des limites inhérentes au système, celui-ci
ne peut pas toujours réagir automatiquement
de manière adéquate dans toutes les situ‐
ations de circulation. Risque d'accident. Adap‐
ter votre conduite aux conditions de circula‐
tion. Observer la situation de circulation et
intervenir activement dans les situations cor‐
respondantes.◀
AVERTISSEMENT
À vitesses élevées, lorsque le PDC est
activé, l'avertissement peut être émis en retard
pour des raisons relatives aux lois de la physi‐
que. Risque de blessures ou risque de dom‐
mages matériels. Éviter de s'approcher d'un
objet à grande vitesse. Éviter de démarrer trop
vite, lorsque le PDC n'est pas encore activé.◀
Aperçu
Avec PDC à l'avant : touche dans le véhicule
Touche de l'assistant de stationnement
Capteurs à ultrasons Capteurs à ultrasons du PDC,
p. ex. dans les pare-chocs.
Conditions de fonctionnement
Pour garantir le fonctionnement impeccable :
▷Ne pas occulter les capteurs, p. ex. par des
autocollants ou un porte-vélo.▷Maintenir les capteurs propres et dégivrés.
Pour le nettoyage : ne pas maintenir le jet des
nettoyeurs haute pression trop longtemps au
même endroit et respecter un écart d'au moins
30 cm avec les capteurs.
Seite 176UtilisationConfort dynamique176
Online Edition for Part no. 01 40 2 969 781 - II/16
Page 177 of 321

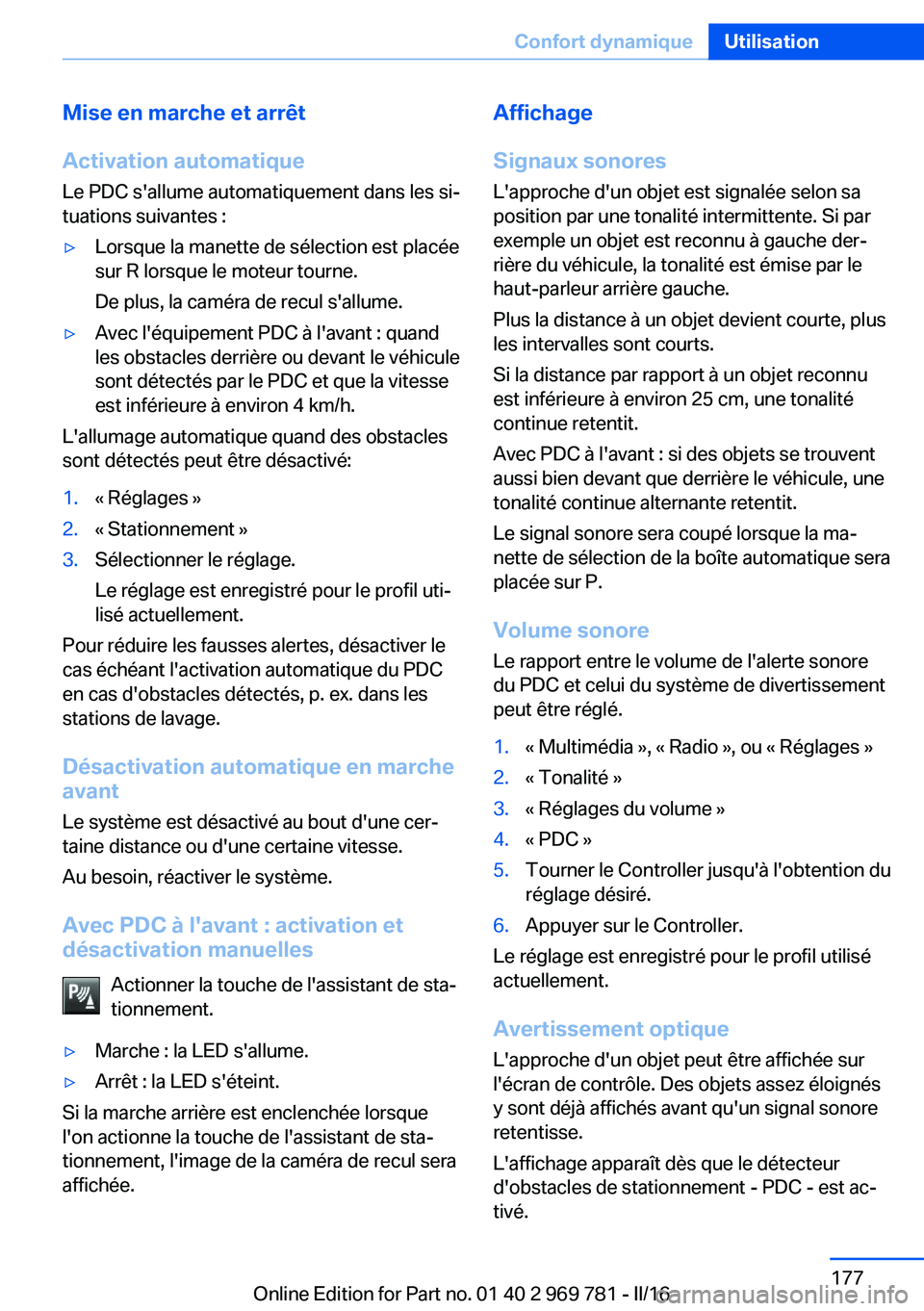

Mise en marche et arrêt
Activation automatique Le PDC s'allume automatiquement dans les si‐
tuations suivantes :▷Lorsque la manette de sélection est placée
sur R lorsque le moteur tourne.
De plus, la caméra de recul s'allume.▷Avec l'équipement PDC à l'avant : quand
les obstacles derrière ou devant le véhicule
sont détectés par le PDC et que la vitesse
est inférieure à environ 4 km/h.
L'allumage automatique quand des obstacles
sont détectés peut être désactivé:
1.« Réglages »2.« Stationnement »3.Sélectionner le réglage.
Le réglage est enregistré pour le profil uti‐
lisé actuellement.
Pour réduire les fausses alertes, désactiver le
cas échéant l'activation automatique du PDC
en cas d'obstacles détectés, p. ex. dans les
stations de lavage.
Désactivation automatique en marcheavant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Avec PDC à l'avant : activation et
désactivation manuelles
Actionner la touche de l'assistant de sta‐
tionnement.
▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
Si la marche arrière est enclenchée lorsque
l'on actionne la touche de l'assistant de sta‐
tionnement, l'image de la caméra de recul sera
affichée.
Affichage
Signaux sonores
L'approche d'un objet est signalée selon sa
position par une tonalité intermittente. Si par
exemple un objet est reconnu à gauche der‐
rière du véhicule, la tonalité est émise par le
haut-parleur arrière gauche.
Plus la distance à un objet devient courte, plus
les intervalles sont courts.
Si la distance par rapport à un objet reconnu
est inférieure à environ 25 cm, une tonalité
continue retentit.
Avec PDC à l'avant : si des objets se trouvent
aussi bien devant que derrière le véhicule, une
tonalité continue alternante retentit.
Le signal sonore sera coupé lorsque la ma‐
nette de sélection de la boîte automatique sera
placée sur P.
Volume sonore Le rapport entre le volume de l'alerte sonore
du PDC et celui du système de divertissement
peut être réglé.1.« Multimédia », « Radio », ou « Réglages »2.« Tonalité »3.« Réglages du volume »4.« PDC »5.Tourner le Controller jusqu'à l'obtention du
réglage désiré.6.Appuyer sur le Controller.
Le réglage est enregistré pour le profil utilisé
actuellement.
Avertissement optique L'approche d'un objet peut être affichée sur
l'écran de contrôle. Des objets assez éloignés
y sont déjà affichés avant qu'un signal sonore
retentisse.
L'affichage apparaît dès que le détecteur
d'obstacles de stationnement - PDC - est ac‐
tivé.
Seite 177Confort dynamiqueUtilisation177
Online Edition for Part no. 01 40 2 969 781 - II/16
Page 178 of 321
La zone de détection des capteurs est repré‐
sentée par les couleurs verte, jaune et rouge.
Quand l'image de la caméra de recul s'affiche,
le PDC peut être activé :
« Caméra de recul »
Limites du système
Remarque AVERTISSEMENT
En raison de ses propres limites, le sys‐
tème peut réagir de manière incorrecte ou ne
pas réagir. Risque d'accident ou risque de
dommages matériels. Tenir compte des re‐
marques concernant les limites du système et
intervenir de manière active le cas échéant.◀
Avec remorque ou lorsque la prise de remorque est occupée
Les capteurs arrière ne peuvent pas effectuer
de mesures utiles. C'est pourquoi ils seront
désactivés.
Un message Check-Control s'affiche.
Limites de la mesure à ultrasons
La détection d'objets peut se heurter aux limi‐
tes physiques de la mesure à ultrasons, par
exemple dans les cas suivants :
▷Pour les jeunes enfants ou les animaux.▷Pour les personnes avec certaines tenues
vestimentaires, par exemple des manteaux.▷En cas de perturbations externes des ultra‐
sons, par exemple par des passages de vé‐
hicules ou des machines bruyantes.▷Si les capteurs sont encrassés, givrés, en‐
dommagés ou déréglés.▷Dans certaines conditions météorologi‐
ques, par exemple humidité de l'air élevée,
pluie, chute de neige, chaleur extrême ou
vent fort.▷Pour les timons et attelages de remorques
d'autres véhicules.▷Pour les objets minces ou pointus.▷Pour les objets en mouvement.▷Pour les objets saillants, en hauteur, par
exemple les corniches ou chargements.▷Pour les objets présentant des angles et
des arêtes vives.▷Pour les objets présentant des surfaces ou
des structures fines, par exemple des clô‐
tures.▷Pour les objets à surface poreuse.▷En cas de chargement qui dépasse.
Des objets bas déjà indiqués, par exemple des
bords de trottoir, peuvent disparaître dans la
zone morte des capteurs avant qu'une tonalité
continue ne retentisse ou après qu'elle a déjà
retenti.
Faux avertissements Dans les conditions suivantes, le système PDC
peut afficher un avertissement, alors qu'aucun
obstacle ne se trouve dans la zone de détec‐
tion :
▷Par forte pluie.▷En cas de forte salissure ou de givrage des
capteurs.▷Si les capteurs sont couverts de neige.▷Si la surface de la chaussée est très ru‐
gueuse.▷En présence d'inégalités du sol, par exem‐
ple ralentisseurs.▷Dans de grands bâtiments aux parois lisses
à angle droit, par exemple les parkings
souterrains.▷Dans les stations de lavage.▷Pour les gaz d'échappement épais.▷En cas de cache d'attelage de remorque
incorrectement placé.▷Par d'autres sources d'ultrasons, par
exemple des balayeuses, des nettoyeurs à
vapeur ou des tubes au néon.Seite 178UtilisationConfort dynamique178
Online Edition for Part no. 01 40 2 969 781 - II/16
Page 179 of 321

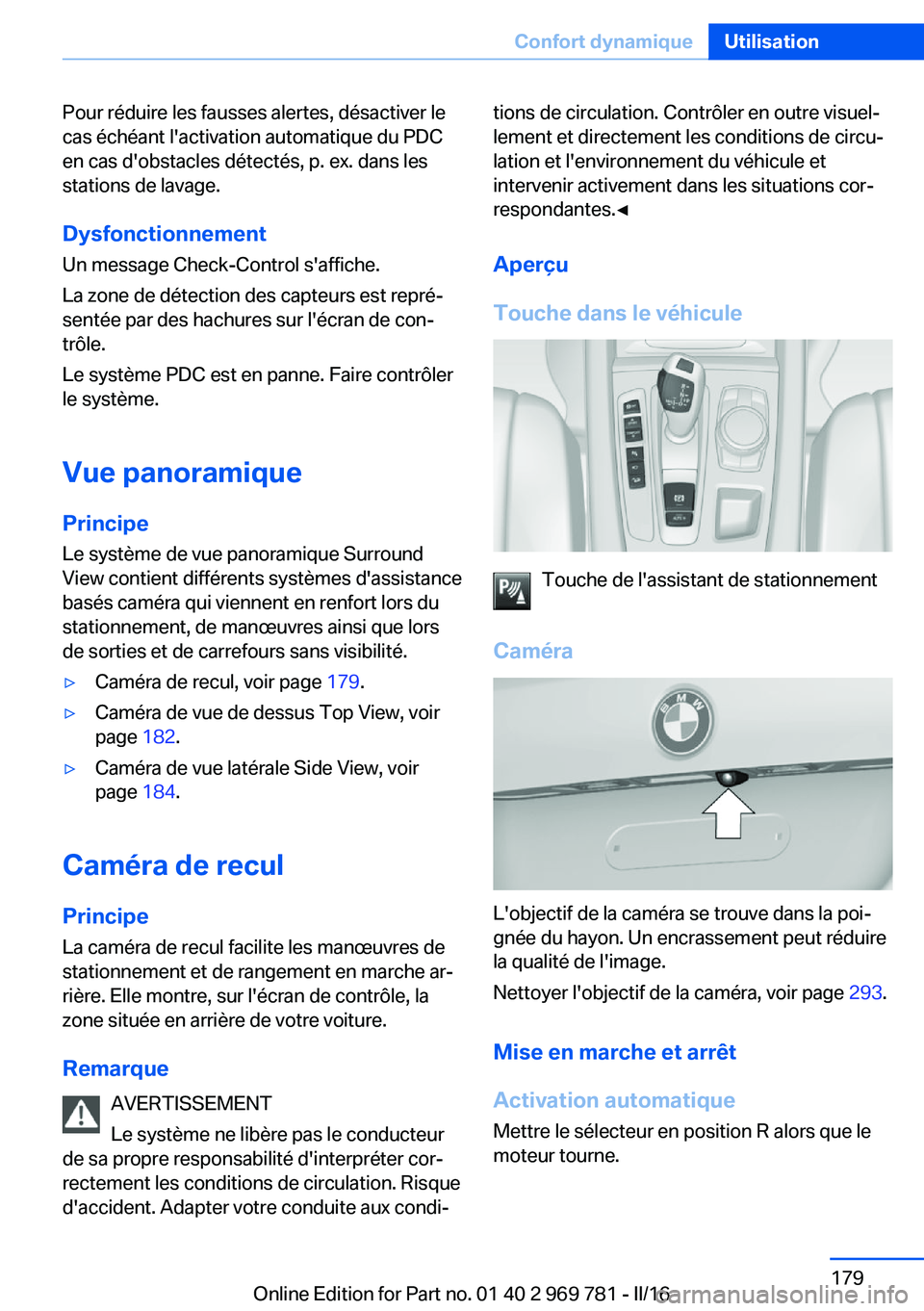

Pour réduire les fausses alertes, désactiver le
cas échéant l'activation automatique du PDC
en cas d'obstacles détectés, p. ex. dans les
stations de lavage.
Dysfonctionnement
Un message Check-Control s'affiche.
La zone de détection des capteurs est repré‐
sentée par des hachures sur l'écran de con‐
trôle.
Le système PDC est en panne. Faire contrôler
le système.
Vue panoramique
Principe Le système de vue panoramique Surround
View contient différents systèmes d'assistance
basés caméra qui viennent en renfort lors du
stationnement, de manœuvres ainsi que lors
de sorties et de carrefours sans visibilité.▷Caméra de recul, voir page 179.▷Caméra de vue de dessus Top View, voir
page 182.▷Caméra de vue latérale Side View, voir
page 184.
Caméra de recul
Principe La caméra de recul facilite les manœuvres de
stationnement et de rangement en marche ar‐
rière. Elle montre, sur l'écran de contrôle, la
zone située en arrière de votre voiture.
Remarque AVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter cor‐
rectement les conditions de circulation. Risque d'accident. Adapter votre conduite aux condi‐
tions de circulation. Contrôler en outre visuel‐
lement et directement les conditions de circu‐
lation et l'environnement du véhicule et
intervenir activement dans les situations cor‐
respondantes.◀
Aperçu
Touche dans le véhicule
Touche de l'assistant de stationnement
Caméra
L'objectif de la caméra se trouve dans la poi‐
gnée du hayon. Un encrassement peut réduire
la qualité de l'image.
Nettoyer l'objectif de la caméra, voir page 293.
Mise en marche et arrêt Activation automatique Mettre le sélecteur en position R alors que le
moteur tourne.
Seite 179Confort dynamiqueUtilisation179
Online Edition for Part no. 01 40 2 969 781 - II/16
Page 180 of 321

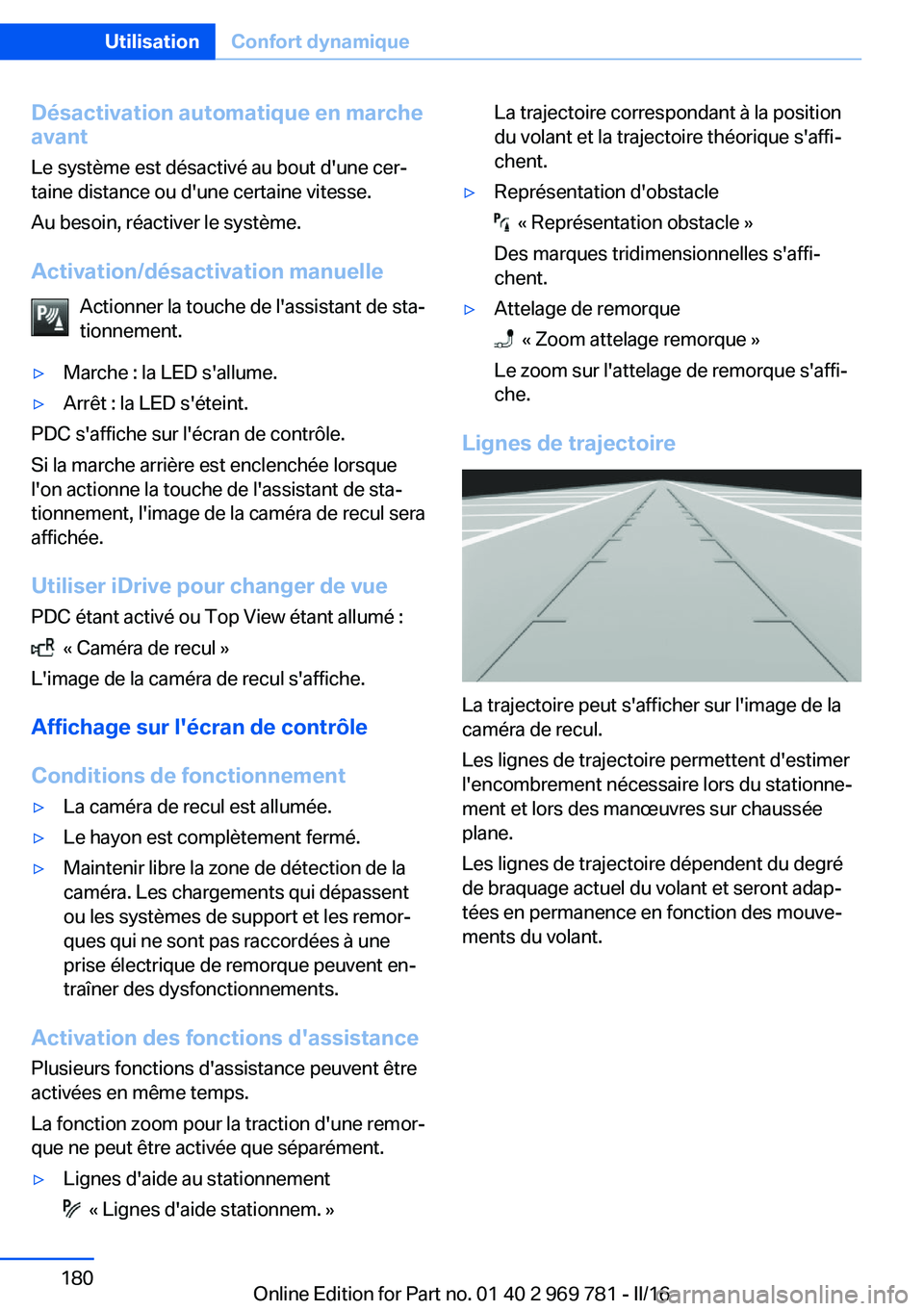

Désactivation automatique en marche
avant
Le système est désactivé au bout d'une cer‐
taine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Activation/désactivation manuelle Actionner la touche de l'assistant de sta‐
tionnement.▷Marche : la LED s'allume.▷Arrêt : la LED s'éteint.
PDC s'affiche sur l'écran de contrôle.
Si la marche arrière est enclenchée lorsque
l'on actionne la touche de l'assistant de sta‐
tionnement, l'image de la caméra de recul sera
affichée.
Utiliser iDrive pour changer de vue PDC étant activé ou Top View étant allumé :
« Caméra de recul »
L'image de la caméra de recul s'affiche.
Affichage sur l'écran de contrôle
Conditions de fonctionnement
▷La caméra de recul est allumée.▷Le hayon est complètement fermé.▷Maintenir libre la zone de détection de la
caméra. Les chargements qui dépassent
ou les systèmes de support et les remor‐
ques qui ne sont pas raccordées à une
prise électrique de remorque peuvent en‐
traîner des dysfonctionnements.
Activation des fonctions d'assistance
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
La fonction zoom pour la traction d'une remor‐
que ne peut être activée que séparément.
▷Lignes d'aide au stationnement
« Lignes d'aide stationnem. »
La trajectoire correspondant à la position
du volant et la trajectoire théorique s'affi‐
chent.▷Représentation d'obstacle
« Représentation obstacle »
Des marques tridimensionnelles s'affi‐
chent.
▷Attelage de remorque
« Zoom attelage remorque »
Le zoom sur l'attelage de remorque s'affi‐
che.
Lignes de trajectoire
La trajectoire peut s'afficher sur l'image de la
caméra de recul.
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationne‐
ment et lors des manœuvres sur chaussée
plane.
Les lignes de trajectoire dépendent du degré
de braquage actuel du volant et seront adap‐
tées en permanence en fonction des mouve‐
ments du volant.
Seite 180UtilisationConfort dynamique180
Online Edition for Part no. 01 40 2 969 781 - II/16
