▷An starken Steigungen.▷Vor Erhebungen in der Fahrbahn.▷Mit einem schweren Anhänger.
In diesen Fällen das Gaspedal betätigen.
Witterung
Bei ungünstigen Witterungs- oder Lichtver‐
hältnissen, z. B. bei Regen, Schneefall,
Schneematsch, Nebel oder Gegenlicht, kann
es zu einer verschlechterten Erkennung von
Fahrzeugen sowie zu kurzzeitigen Unterbre‐
chungen bei bereits erkannten Fahrzeugen
kommen. Aufmerksam fahren und selbst auf
das aktuelle Verkehrsgeschehen reagieren.
Ggf. aktiv eingreifen, z. B. durch Bremsen,
Lenken oder Ausweichen.
Funktionsstörung Das System kann nicht aktiviert werden, wenn
der Radarsensor nicht korrekt ausgerichtet ist,
verursacht z. B. durch einen Parkschaden.
Eine Check-Control-Meldung wird angezeigt,
wenn das System ausgefallen ist.
Die Funktion zum Erkennen und Reagieren bei
Zufahrt auf stehende Fahrzeuge kann in den
folgenden Situationen eingeschränkt sein:
▷Während des Kalibriervorgangs der Ka‐
mera unmittelbar nach Fahrzeugausliefe‐
rung.▷Bei Ausfall oder Verschmutzung der Ka‐
mera. Eine Check-Control-Meldung wird
angezeigt.
Stauassistent
Prinzip In Stausituationen regelt das System die Ge‐
schwindigkeit, lenkt ggf. selbsttätig und hält
das Fahrzeug in der Spur.
Im Rahmen der gegebenen Möglichkeiten
passt das System die Geschwindigkeit auto‐
matisch an ein vorausfahrendes Fahrzeug an.
Der Abstand, den das System zum vorausfah‐
renden Fahrzeug hält, kann variiert werden. Er
ist aus Sicherheitsgründen geschwindigkeits‐
abhängig. Um Abstand zu halten, reduziert das
System automatisch die Geschwindigkeit,
bremst eventuell leicht und beschleunigt wie‐
der, wenn das vorausfahrende Fahrzeug
schneller wird.
Wenn das vorausfahrende Fahrzeug bis zum
Stillstand bremst und innerhalb einer kurzen
Zeit wieder losfährt, kann das System dies im
gegebenen Rahmen nachvollziehen. Das ei‐
gene Fahrzeug wird automatisch abgebremst
und wieder beschleunigt.
Bei erkannten Spurbegrenzungen hält das
System das Fahrzeug in der Spur. Dazu lenkt
das System ggf. selbsttätig, z. B. bei einer Kur‐
venfahrt.
Allgemein Der Stauassistent ermittelt Geschwindigkeit
und Abstand zum vorausfahrenden Fahrzeug
sowie die Position der Spurbegrenzungen mit‐
hilfe eines Radarsensors und einer Kamera.
Sensoren am Lenkrad erkennen, ob das Lenk‐
rad berührt wird.
Das System wird deaktiviert, sobald das Lenk‐
rad nicht mehr berührt wird.
Um den Stauassistent nutzen zu können,
Lenkrad umfassen.
Beim Fahren mit Handschuhen oder ange‐
brachten Schonbezügen ist ggf. der Kontakt
zum Lenkrad für die Sensoren nicht erkennbar.
Das System kann ggf. nicht genutzt werden.
Hinweise WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver‐Seite 161FahrkomfortBedienung161
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀

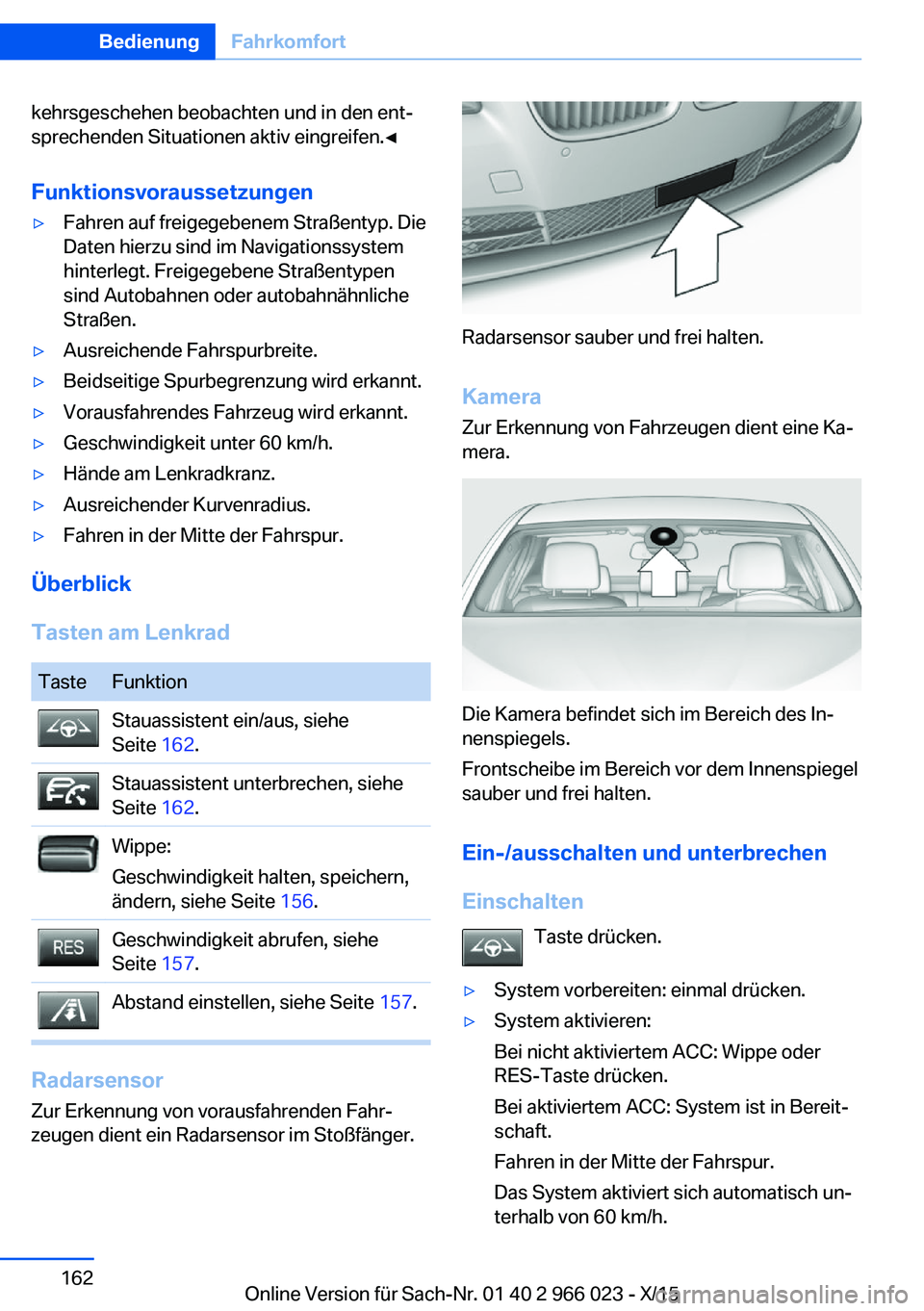

Funktionsvoraussetzungen▷Fahren auf freigegebenem Straßentyp. Die
Daten hierzu sind im Navigationssystem
hinterlegt. Freigegebene Straßentypen
sind Autobahnen oder autobahnähnliche
Straßen.▷Ausreichende Fahrspurbreite.▷Beidseitige Spurbegrenzung wird erkannt.▷Vorausfahrendes Fahrzeug wird erkannt.▷Geschwindigkeit unter 60 km/h.▷Hände am Lenkradkranz.▷Ausreichender Kurvenradius.▷Fahren in der Mitte der Fahrspur.
Überblick
Tasten am Lenkrad
TasteFunktionStauassistent ein/aus, siehe
Seite 162.Stauassistent unterbrechen, siehe
Seite 162.Wippe:
Geschwindigkeit halten, speichern,
ändern, siehe Seite 156.Geschwindigkeit abrufen, siehe
Seite 157.Abstand einstellen, siehe Seite 157.
Radarsensor
Zur Erkennung von vorausfahrenden Fahr‐
zeugen dient ein Radarsensor im Stoßfänger.
Radarsensor sauber und frei halten.
Kamera Zur Erkennung von Fahrzeugen dient eine Ka‐
mera.
Die Kamera befindet sich im Bereich des In‐
nenspiegels.
Frontscheibe im Bereich vor dem Innenspiegel
sauber und frei halten.
Ein-/ausschalten und unterbrechen
Einschalten Taste drücken.
▷System vorbereiten: einmal drücken.▷System aktivieren:
Bei nicht aktiviertem ACC: Wippe oder
RES-Taste drücken.
Bei aktiviertem ACC: System ist in Bereit‐
schaft.
Fahren in der Mitte der Fahrspur.
Das System aktiviert sich automatisch un‐
terhalb von 60 km/h.Seite 162BedienungFahrkomfort162
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

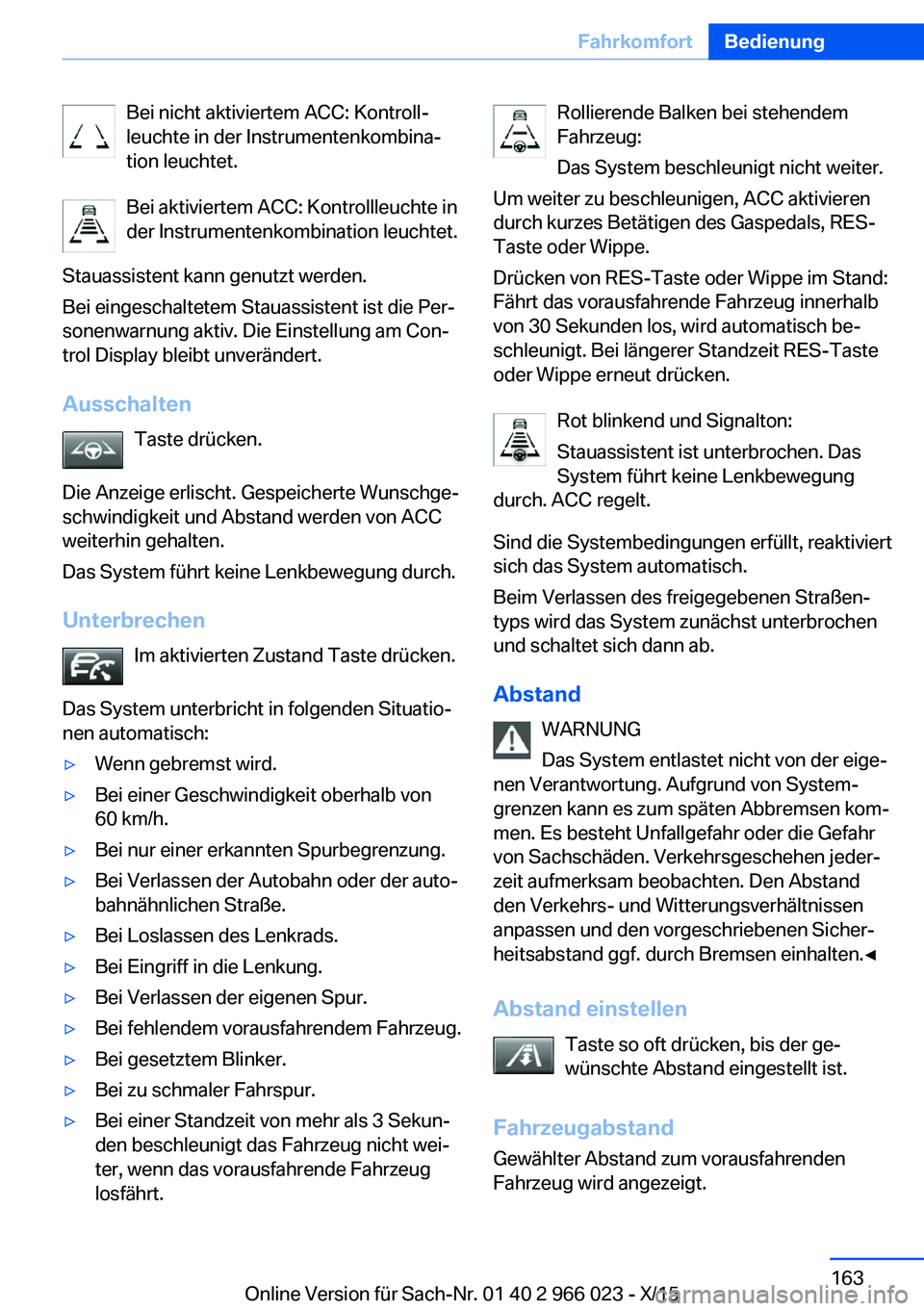

Bei nicht aktiviertem ACC: Kontroll‐
leuchte in der Instrumentenkombina‐
tion leuchtet.
Bei aktiviertem ACC: Kontrollleuchte in
der Instrumentenkombination leuchtet.
Stauassistent kann genutzt werden.
Bei eingeschaltetem Stauassistent ist die Per‐
sonenwarnung aktiv. Die Einstellung am Con‐
trol Display bleibt unverändert.
Ausschalten Taste drücken.
Die Anzeige erlischt. Gespeicherte Wunschge‐
schwindigkeit und Abstand werden von ACC
weiterhin gehalten.
Das System führt keine Lenkbewegung durch.
Unterbrechen Im aktivierten Zustand Taste drücken.
Das System unterbricht in folgenden Situatio‐
nen automatisch:▷Wenn gebremst wird.▷Bei einer Geschwindigkeit oberhalb von
60 km/h.▷Bei nur einer erkannten Spurbegrenzung.▷Bei Verlassen der Autobahn oder der auto‐
bahnähnlichen Straße.▷Bei Loslassen des Lenkrads.▷Bei Eingriff in die Lenkung.▷Bei Verlassen der eigenen Spur.▷Bei fehlendem vorausfahrendem Fahrzeug.▷Bei gesetztem Blinker.▷Bei zu schmaler Fahrspur.▷Bei einer Standzeit von mehr als 3 Sekun‐
den beschleunigt das Fahrzeug nicht wei‐
ter, wenn das vorausfahrende Fahrzeug
losfährt.Rollierende Balken bei stehendem
Fahrzeug:
Das System beschleunigt nicht weiter.
Um weiter zu beschleunigen, ACC aktivieren
durch kurzes Betätigen des Gaspedals, RES-
Taste oder Wippe.
Drücken von RES-Taste oder Wippe im Stand:
Fährt das vorausfahrende Fahrzeug innerhalb
von 30 Sekunden los, wird automatisch be‐
schleunigt. Bei längerer Standzeit RES-Taste
oder Wippe erneut drücken.
Rot blinkend und Signalton:
Stauassistent ist unterbrochen. Das
System führt keine Lenkbewegung
durch. ACC regelt.
Sind die Systembedingungen erfüllt, reaktiviert
sich das System automatisch.
Beim Verlassen des freigegebenen Straßen‐
typs wird das System zunächst unterbrochen
und schaltet sich dann ab.
Abstand WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung. Aufgrund von System‐
grenzen kann es zum späten Abbremsen kom‐
men. Es besteht Unfallgefahr oder die Gefahr
von Sachschäden. Verkehrsgeschehen jeder‐
zeit aufmerksam beobachten. Den Abstand
den Verkehrs- und Witterungsverhältnissen
anpassen und den vorgeschriebenen Sicher‐
heitsabstand ggf. durch Bremsen einhalten.◀
Abstand einstellen Taste so oft drücken, bis der ge‐wünschte Abstand eingestellt ist.
Fahrzeugabstand
Gewählter Abstand zum vorausfahrenden
Fahrzeug wird angezeigt.Seite 163FahrkomfortBedienung163
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

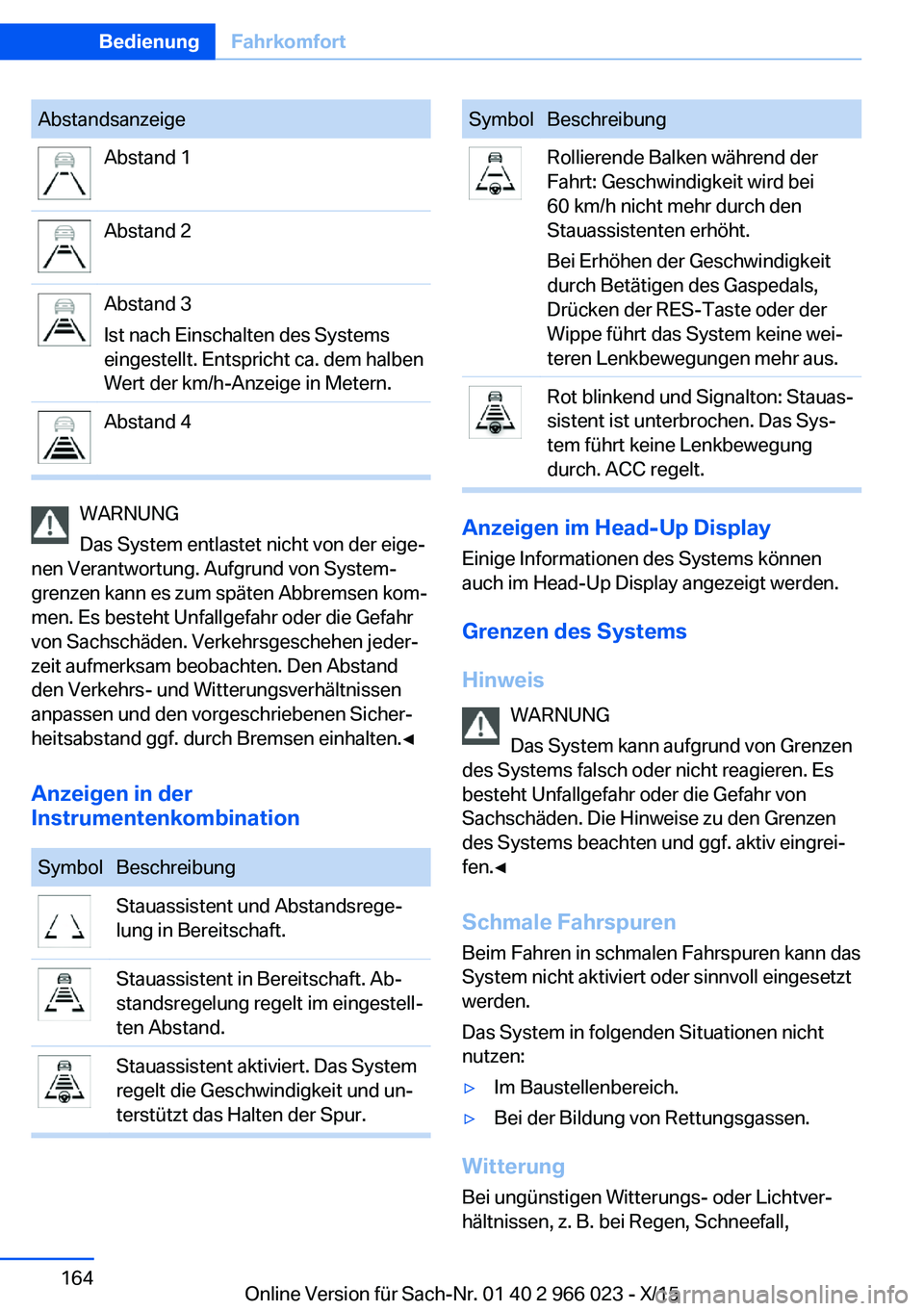

AbstandsanzeigeAbstand 1Abstand 2Abstand 3
Ist nach Einschalten des Systems
eingestellt. Entspricht ca. dem halben
Wert der km/h-Anzeige in Metern.Abstand 4
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung. Aufgrund von System‐
grenzen kann es zum späten Abbremsen kom‐
men. Es besteht Unfallgefahr oder die Gefahr
von Sachschäden. Verkehrsgeschehen jeder‐
zeit aufmerksam beobachten. Den Abstand
den Verkehrs- und Witterungsverhältnissen
anpassen und den vorgeschriebenen Sicher‐
heitsabstand ggf. durch Bremsen einhalten.◀
Anzeigen in der
Instrumentenkombination
SymbolBeschreibungStauassistent und Abstandsrege‐
lung in Bereitschaft.Stauassistent in Bereitschaft. Ab‐
standsregelung regelt im eingestell‐
ten Abstand.Stauassistent aktiviert. Das System
regelt die Geschwindigkeit und un‐
terstützt das Halten der Spur.SymbolBeschreibungRollierende Balken während der
Fahrt: Geschwindigkeit wird bei
60 km/h nicht mehr durch den
Stauassistenten erhöht.
Bei Erhöhen der Geschwindigkeit
durch Betätigen des Gaspedals,
Drücken der RES-Taste oder der
Wippe führt das System keine wei‐
teren Lenkbewegungen mehr aus.Rot blinkend und Signalton: Stauas‐
sistent ist unterbrochen. Das Sys‐
tem führt keine Lenkbewegung
durch. ACC regelt.
Anzeigen im Head-Up Display
Einige Informationen des Systems können
auch im Head-Up Display angezeigt werden.
Grenzen des Systems
Hinweis WARNUNG
Das System kann aufgrund von Grenzen
des Systems falsch oder nicht reagieren. Es
besteht Unfallgefahr oder die Gefahr von
Sachschäden. Die Hinweise zu den Grenzen
des Systems beachten und ggf. aktiv eingrei‐
fen.◀
Schmale Fahrspuren Beim Fahren in schmalen Fahrspuren kann das
System nicht aktiviert oder sinnvoll eingesetzt
werden.
Das System in folgenden Situationen nicht
nutzen:
▷Im Baustellenbereich.▷Bei der Bildung von Rettungsgassen.
Witterung
Bei ungünstigen Witterungs- oder Lichtver‐
hältnissen, z. B. bei Regen, Schneefall,
Seite 164BedienungFahrkomfort164
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

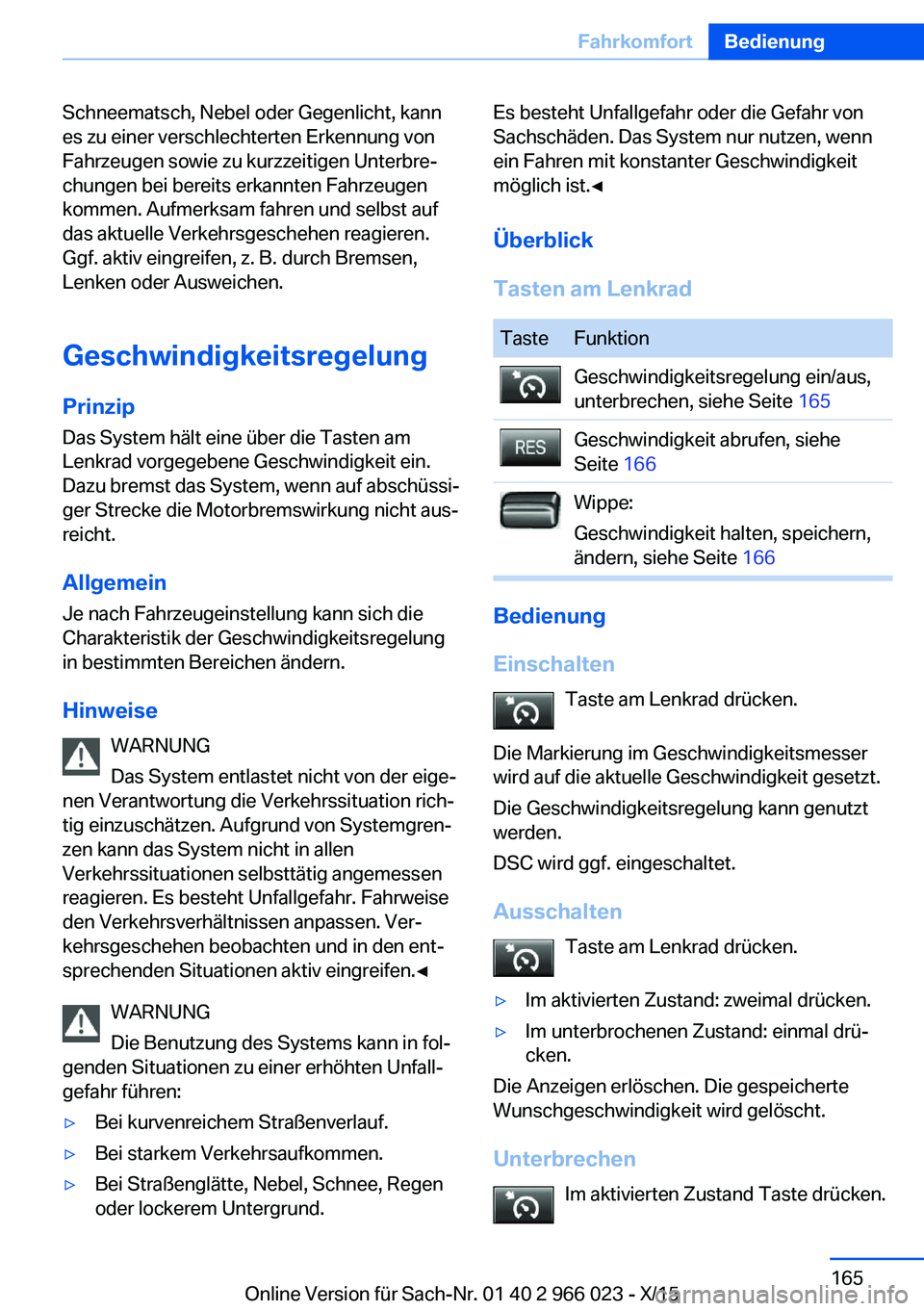

Schneematsch, Nebel oder Gegenlicht, kann
es zu einer verschlechterten Erkennung von
Fahrzeugen sowie zu kurzzeitigen Unterbre‐
chungen bei bereits erkannten Fahrzeugen
kommen. Aufmerksam fahren und selbst auf
das aktuelle Verkehrsgeschehen reagieren.
Ggf. aktiv eingreifen, z. B. durch Bremsen,
Lenken oder Ausweichen.
Geschwindigkeitsregelung Prinzip
Das System hält eine über die Tasten am
Lenkrad vorgegebene Geschwindigkeit ein.
Dazu bremst das System, wenn auf abschüssi‐
ger Strecke die Motorbremswirkung nicht aus‐
reicht.
AllgemeinJe nach Fahrzeugeinstellung kann sich die
Charakteristik der Geschwindigkeitsregelung
in bestimmten Bereichen ändern.
Hinweise WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver‐
kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀
WARNUNG
Die Benutzung des Systems kann in fol‐
genden Situationen zu einer erhöhten Unfall‐
gefahr führen:▷Bei kurvenreichem Straßenverlauf.▷Bei starkem Verkehrsaufkommen.▷Bei Straßenglätte, Nebel, Schnee, Regen
oder lockerem Untergrund.Es besteht Unfallgefahr oder die Gefahr von
Sachschäden. Das System nur nutzen, wenn
ein Fahren mit konstanter Geschwindigkeit
möglich ist.◀
Überblick
Tasten am LenkradTasteFunktionGeschwindigkeitsregelung ein/aus,
unterbrechen, siehe Seite 165Geschwindigkeit abrufen, siehe
Seite 166Wippe:
Geschwindigkeit halten, speichern,
ändern, siehe Seite 166
Bedienung
Einschalten Taste am Lenkrad drücken.
Die Markierung im Geschwindigkeitsmesser
wird auf die aktuelle Geschwindigkeit gesetzt.
Die Geschwindigkeitsregelung kann genutzt
werden.
DSC wird ggf. eingeschaltet.
Ausschalten Taste am Lenkrad drücken.
▷Im aktivierten Zustand: zweimal drücken.▷Im unterbrochenen Zustand: einmal drü‐
cken.
Die Anzeigen erlöschen. Die gespeicherte
Wunschgeschwindigkeit wird gelöscht.
Unterbrechen Im aktivierten Zustand Taste drücken.
Seite 165FahrkomfortBedienung165
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

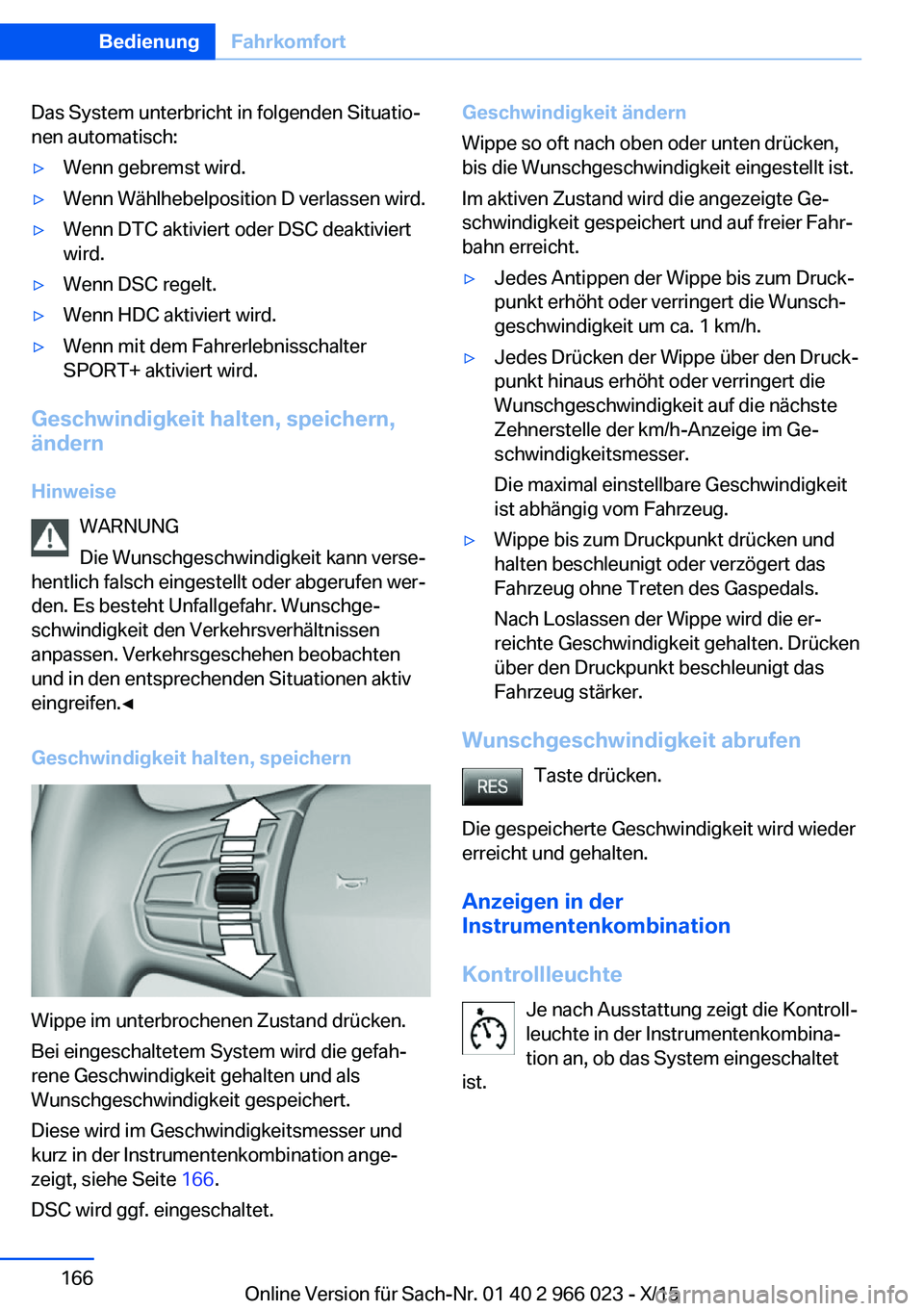

Das System unterbricht in folgenden Situatio‐
nen automatisch:▷Wenn gebremst wird.▷Wenn Wählhebelposition D verlassen wird.▷Wenn DTC aktiviert oder DSC deaktiviert
wird.▷Wenn DSC regelt.▷Wenn HDC aktiviert wird.▷Wenn mit dem Fahrerlebnisschalter
SPORT+ aktiviert wird.
Geschwindigkeit halten, speichern, ändern
Hinweise WARNUNG
Die Wunschgeschwindigkeit kann verse‐
hentlich falsch eingestellt oder abgerufen wer‐
den. Es besteht Unfallgefahr. Wunschge‐
schwindigkeit den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobachten
und in den entsprechenden Situationen aktiv
eingreifen.◀
Geschwindigkeit halten, speichern
Wippe im unterbrochenen Zustand drücken.
Bei eingeschaltetem System wird die gefah‐
rene Geschwindigkeit gehalten und als
Wunschgeschwindigkeit gespeichert.
Diese wird im Geschwindigkeitsmesser und
kurz in der Instrumentenkombination ange‐
zeigt, siehe Seite 166.
DSC wird ggf. eingeschaltet.
Geschwindigkeit ändern
Wippe so oft nach oben oder unten drücken,
bis die Wunschgeschwindigkeit eingestellt ist.
Im aktiven Zustand wird die angezeigte Ge‐
schwindigkeit gespeichert und auf freier Fahr‐
bahn erreicht.▷Jedes Antippen der Wippe bis zum Druck‐
punkt erhöht oder verringert die Wunsch‐
geschwindigkeit um ca. 1 km/h.▷Jedes Drücken der Wippe über den Druck‐
punkt hinaus erhöht oder verringert die
Wunschgeschwindigkeit auf die nächste
Zehnerstelle der km/h-Anzeige im Ge‐
schwindigkeitsmesser.
Die maximal einstellbare Geschwindigkeit
ist abhängig vom Fahrzeug.▷Wippe bis zum Druckpunkt drücken und
halten beschleunigt oder verzögert das
Fahrzeug ohne Treten des Gaspedals.
Nach Loslassen der Wippe wird die er‐
reichte Geschwindigkeit gehalten. Drücken
über den Druckpunkt beschleunigt das
Fahrzeug stärker.
Wunschgeschwindigkeit abrufen
Taste drücken.
Die gespeicherte Geschwindigkeit wird wieder
erreicht und gehalten.
Anzeigen in der
Instrumentenkombination
Kontrollleuchte Je nach Ausstattung zeigt die Kontroll‐
leuchte in der Instrumentenkombina‐
tion an, ob das System eingeschaltet
ist.
Seite 166BedienungFahrkomfort166
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

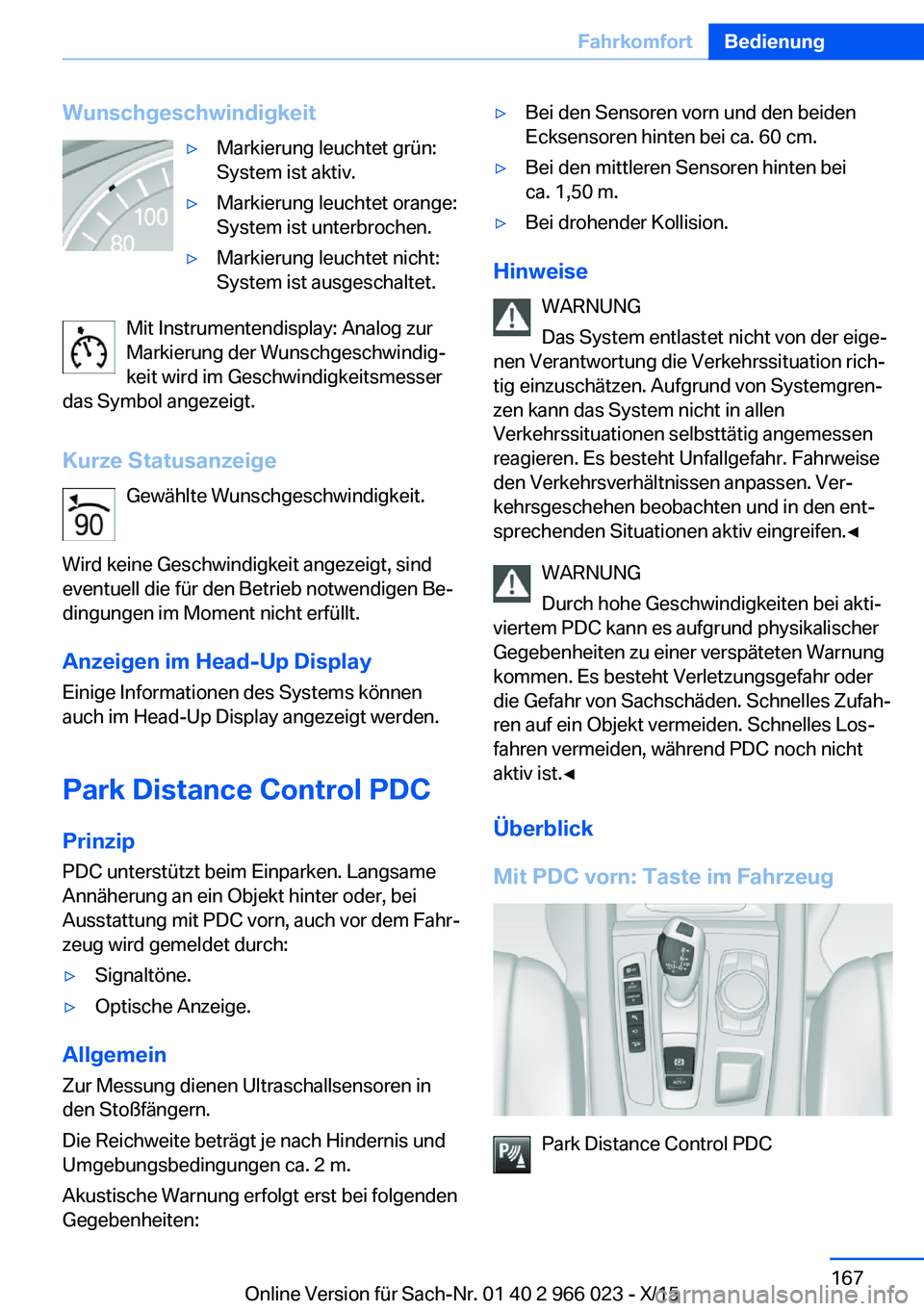

Wunschgeschwindigkeit▷Markierung leuchtet grün:
System ist aktiv.▷Markierung leuchtet orange:
System ist unterbrochen.▷Markierung leuchtet nicht:
System ist ausgeschaltet.
Mit Instrumentendisplay: Analog zur
Markierung der Wunschgeschwindig‐
keit wird im Geschwindigkeitsmesser
das Symbol angezeigt.
Kurze Statusanzeige Gewählte Wunschgeschwindigkeit.
Wird keine Geschwindigkeit angezeigt, sind
eventuell die für den Betrieb notwendigen Be‐
dingungen im Moment nicht erfüllt.
Anzeigen im Head-Up Display
Einige Informationen des Systems können
auch im Head-Up Display angezeigt werden.
Park Distance Control PDC
Prinzip PDC unterstützt beim Einparken. Langsame
Annäherung an ein Objekt hinter oder, bei
Ausstattung mit PDC vorn, auch vor dem Fahr‐
zeug wird gemeldet durch:
▷Signaltöne.▷Optische Anzeige.
Allgemein
Zur Messung dienen Ultraschallsensoren in
den Stoßfängern.
Die Reichweite beträgt je nach Hindernis und
Umgebungsbedingungen ca. 2 m.
Akustische Warnung erfolgt erst bei folgenden
Gegebenheiten:
▷Bei den Sensoren vorn und den beiden
Ecksensoren hinten bei ca. 60 cm.▷Bei den mittleren Sensoren hinten bei
ca. 1,50 m.▷Bei drohender Kollision.
Hinweise
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Aufgrund von Systemgren‐
zen kann das System nicht in allen
Verkehrssituationen selbsttätig angemessen
reagieren. Es besteht Unfallgefahr. Fahrweise
den Verkehrsverhältnissen anpassen. Ver‐
kehrsgeschehen beobachten und in den ent‐
sprechenden Situationen aktiv eingreifen.◀
WARNUNG
Durch hohe Geschwindigkeiten bei akti‐
viertem PDC kann es aufgrund physikalischer
Gegebenheiten zu einer verspäteten Warnung
kommen. Es besteht Verletzungsgefahr oder
die Gefahr von Sachschäden. Schnelles Zufah‐
ren auf ein Objekt vermeiden. Schnelles Los‐
fahren vermeiden, während PDC noch nicht
aktiv ist.◀
Überblick
Mit PDC vorn: Taste im Fahrzeug
Park Distance Control PDC
Seite 167FahrkomfortBedienung167
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

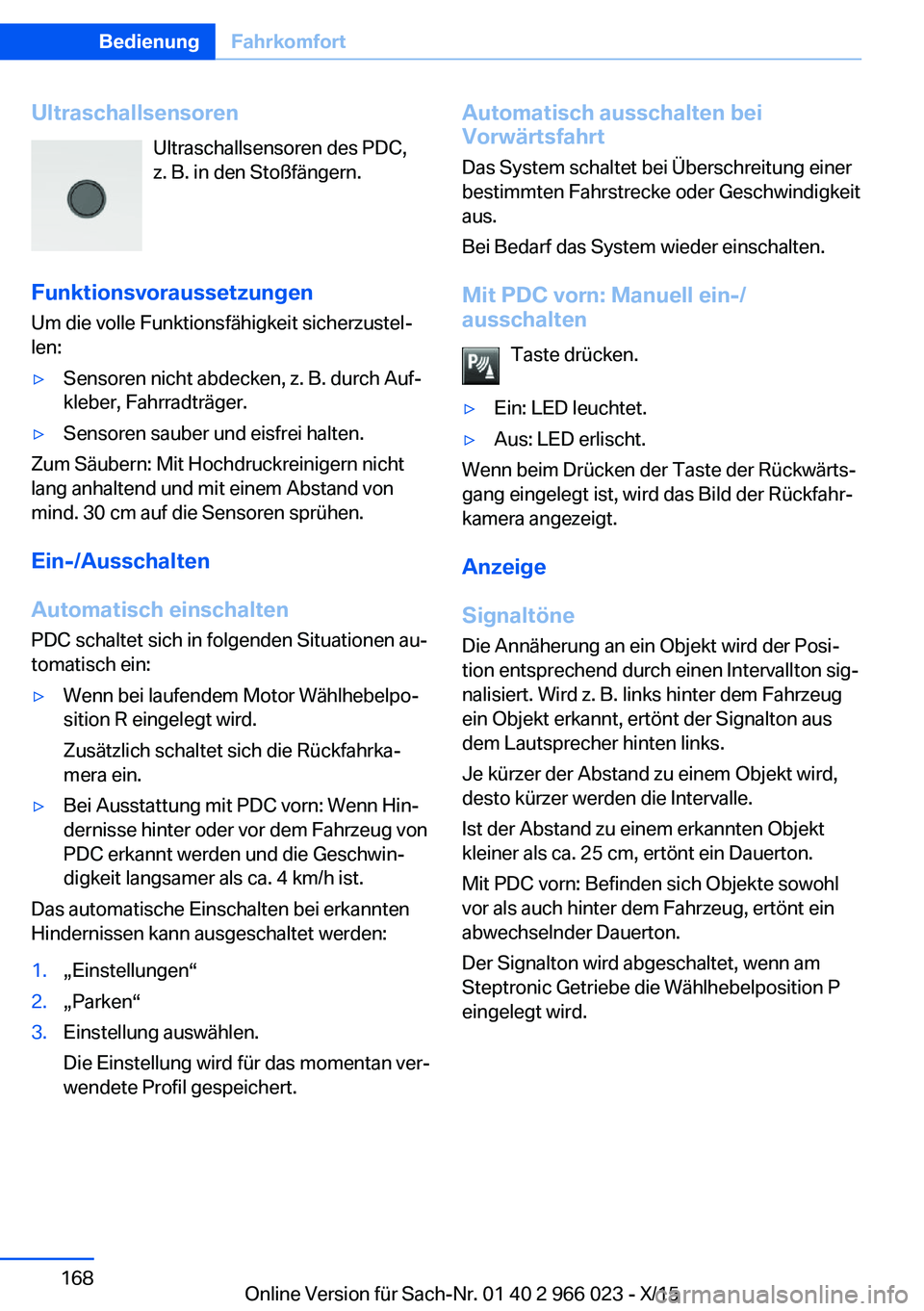

UltraschallsensorenUltraschallsensoren des PDC,
z. B. in den Stoßfängern.
Funktionsvoraussetzungen Um die volle Funktionsfähigkeit sicherzustel‐
len:▷Sensoren nicht abdecken, z. B. durch Auf‐
kleber, Fahrradträger.▷Sensoren sauber und eisfrei halten.
Zum Säubern: Mit Hochdruckreinigern nicht
lang anhaltend und mit einem Abstand von
mind. 30 cm auf die Sensoren sprühen.
Ein-/Ausschalten
Automatisch einschalten
PDC schaltet sich in folgenden Situationen au‐
tomatisch ein:
▷Wenn bei laufendem Motor Wählhebelpo‐
sition R eingelegt wird.
Zusätzlich schaltet sich die Rückfahrka‐
mera ein.▷Bei Ausstattung mit PDC vorn: Wenn Hin‐
dernisse hinter oder vor dem Fahrzeug von
PDC erkannt werden und die Geschwin‐
digkeit langsamer als ca. 4 km/h ist.
Das automatische Einschalten bei erkannten
Hindernissen kann ausgeschaltet werden:
1.„Einstellungen“2.„Parken“3.Einstellung auswählen.
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Mit PDC vorn: Manuell ein-/ausschalten
Taste drücken.▷Ein: LED leuchtet.▷Aus: LED erlischt.
Wenn beim Drücken der Taste der Rückwärts‐
gang eingelegt ist, wird das Bild der Rückfahr‐
kamera angezeigt.
Anzeige
Signaltöne Die Annäherung an ein Objekt wird der Posi‐
tion entsprechend durch einen Intervallton sig‐
nalisiert. Wird z. B. links hinter dem Fahrzeug
ein Objekt erkannt, ertönt der Signalton aus
dem Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt wird,
desto kürzer werden die Intervalle.
Ist der Abstand zu einem erkannten Objekt
kleiner als ca. 25 cm, ertönt ein Dauerton.
Mit PDC vorn: Befinden sich Objekte sowohl
vor als auch hinter dem Fahrzeug, ertönt ein
abwechselnder Dauerton.
Der Signalton wird abgeschaltet, wenn am
Steptronic Getriebe die Wählhebelposition P
eingelegt wird.
Seite 168BedienungFahrkomfort168
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

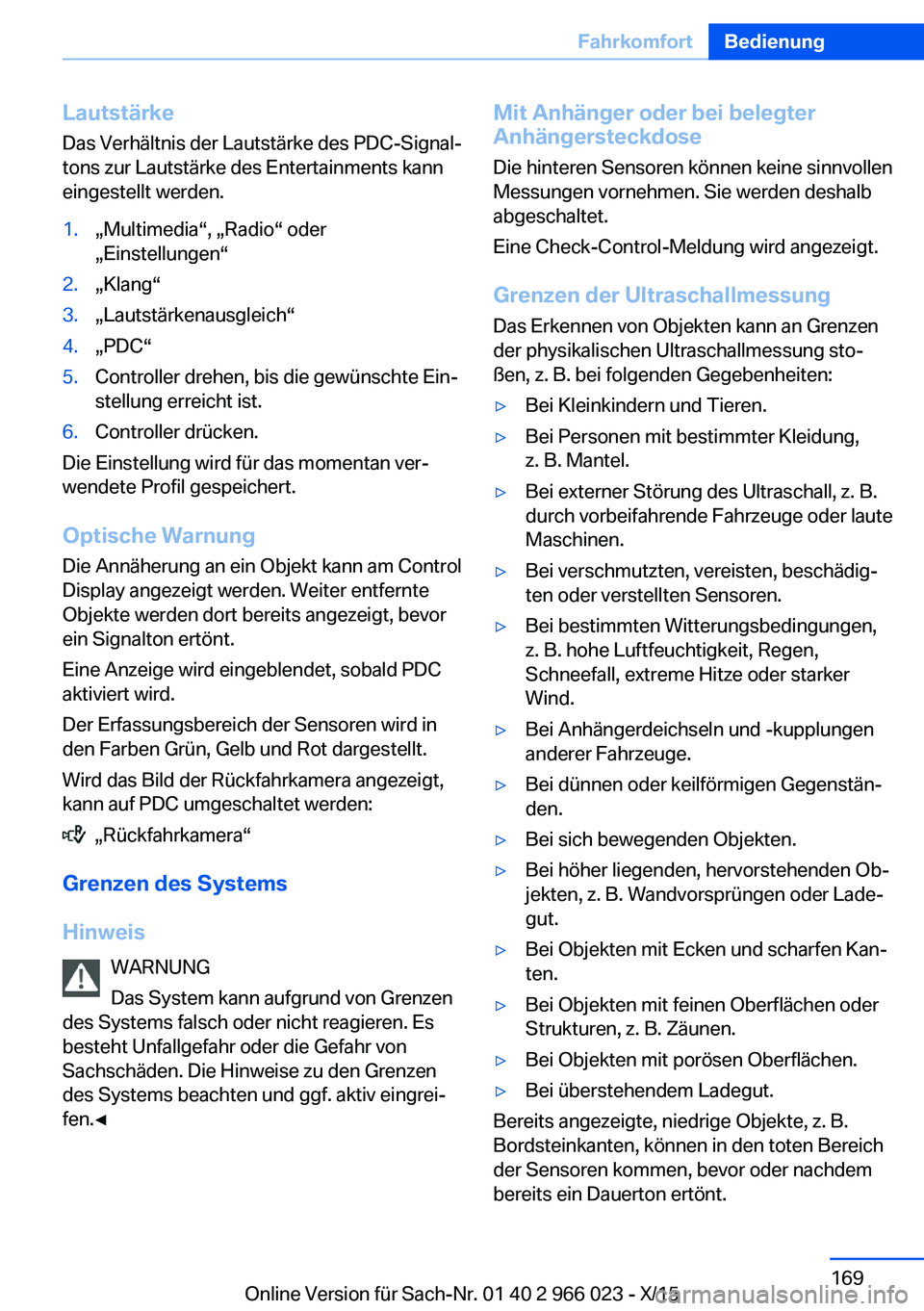

Lautstärke
Das Verhältnis der Lautstärke des PDC-Signal‐
tons zur Lautstärke des Entertainments kann
eingestellt werden.1.„Multimedia“, „Radio“ oder
„Einstellungen“2.„Klang“3.„Lautstärkenausgleich“4.„PDC“5.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist.6.Controller drücken.
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.
Optische Warnung
Die Annäherung an ein Objekt kann am Control
Display angezeigt werden. Weiter entfernte
Objekte werden dort bereits angezeigt, bevor
ein Signalton ertönt.
Eine Anzeige wird eingeblendet, sobald PDC
aktiviert wird.
Der Erfassungsbereich der Sensoren wird in
den Farben Grün, Gelb und Rot dargestellt.
Wird das Bild der Rückfahrkamera angezeigt,
kann auf PDC umgeschaltet werden:
„Rückfahrkamera“
Grenzen des Systems
Hinweis WARNUNG
Das System kann aufgrund von Grenzen
des Systems falsch oder nicht reagieren. Es
besteht Unfallgefahr oder die Gefahr von
Sachschäden. Die Hinweise zu den Grenzen
des Systems beachten und ggf. aktiv eingrei‐
fen.◀
Mit Anhänger oder bei belegter
Anhängersteckdose
Die hinteren Sensoren können keine sinnvollen
Messungen vornehmen. Sie werden deshalb
abgeschaltet.
Eine Check-Control-Meldung wird angezeigt.
Grenzen der Ultraschallmessung Das Erkennen von Objekten kann an Grenzen
der physikalischen Ultraschallmessung sto‐
ßen, z. B. bei folgenden Gegebenheiten:▷Bei Kleinkindern und Tieren.▷Bei Personen mit bestimmter Kleidung,
z. B. Mantel.▷Bei externer Störung des Ultraschall, z. B.
durch vorbeifahrende Fahrzeuge oder laute
Maschinen.▷Bei verschmutzten, vereisten, beschädig‐
ten oder verstellten Sensoren.▷Bei bestimmten Witterungsbedingungen,
z. B. hohe Luftfeuchtigkeit, Regen,
Schneefall, extreme Hitze oder starker
Wind.▷Bei Anhängerdeichseln und -kupplungen
anderer Fahrzeuge.▷Bei dünnen oder keilförmigen Gegenstän‐
den.▷Bei sich bewegenden Objekten.▷Bei höher liegenden, hervorstehenden Ob‐
jekten, z. B. Wandvorsprüngen oder Lade‐
gut.▷Bei Objekten mit Ecken und scharfen Kan‐
ten.▷Bei Objekten mit feinen Oberflächen oder
Strukturen, z. B. Zäunen.▷Bei Objekten mit porösen Oberflächen.▷Bei überstehendem Ladegut.
Bereits angezeigte, niedrige Objekte, z. B.
Bordsteinkanten, können in den toten Bereich
der Sensoren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Seite 169FahrkomfortBedienung169
Online Version für Sach-Nr. 01 40 2 966 023 - X/15

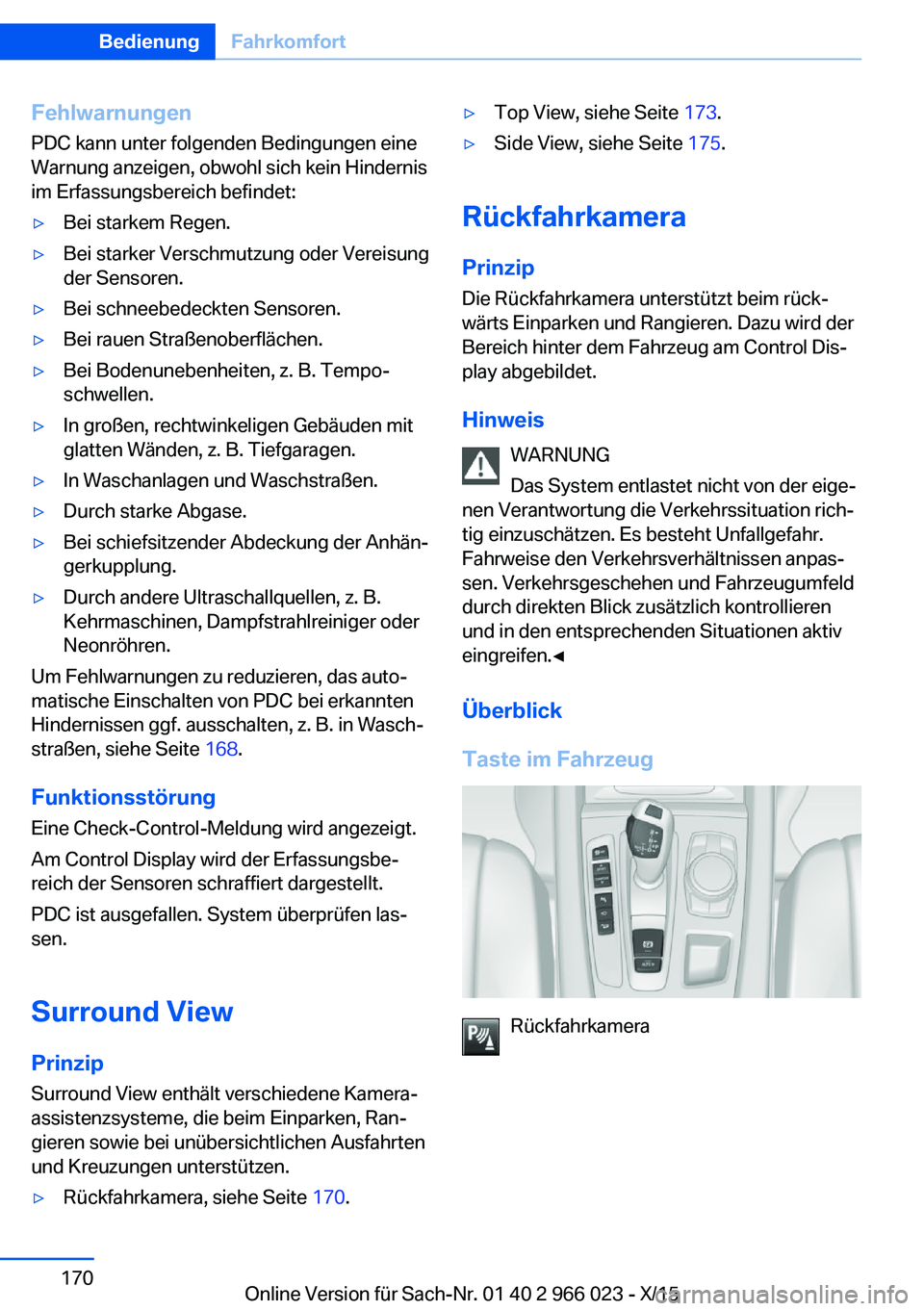

Fehlwarnungen
PDC kann unter folgenden Bedingungen eine
Warnung anzeigen, obwohl sich kein Hindernis
im Erfassungsbereich befindet:▷Bei starkem Regen.▷Bei starker Verschmutzung oder Vereisung
der Sensoren.▷Bei schneebedeckten Sensoren.▷Bei rauen Straßenoberflächen.▷Bei Bodenunebenheiten, z. B. Tempo‐
schwellen.▷In großen, rechtwinkeligen Gebäuden mit
glatten Wänden, z. B. Tiefgaragen.▷In Waschanlagen und Waschstraßen.▷Durch starke Abgase.▷Bei schiefsitzender Abdeckung der Anhän‐
gerkupplung.▷Durch andere Ultraschallquellen, z. B.
Kehrmaschinen, Dampfstrahlreiniger oder
Neonröhren.
Um Fehlwarnungen zu reduzieren, das auto‐
matische Einschalten von PDC bei erkannten
Hindernissen ggf. ausschalten, z. B. in Wasch‐
straßen, siehe Seite 168.
Funktionsstörung Eine Check-Control-Meldung wird angezeigt.
Am Control Display wird der Erfassungsbe‐
reich der Sensoren schraffiert dargestellt.
PDC ist ausgefallen. System überprüfen las‐
sen.
Surround View Prinzip
Surround View enthält verschiedene Kamera‐
assistenzsysteme, die beim Einparken, Ran‐
gieren sowie bei unübersichtlichen Ausfahrten
und Kreuzungen unterstützen.
▷Rückfahrkamera, siehe Seite 170.▷Top View, siehe Seite 173.▷Side View, siehe Seite 175.
Rückfahrkamera
Prinzip
Die Rückfahrkamera unterstützt beim rück‐
wärts Einparken und Rangieren. Dazu wird der
Bereich hinter dem Fahrzeug am Control Dis‐
play abgebildet.
Hinweis WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀
Überblick
Taste im Fahrzeug
Rückfahrkamera
Seite 170BedienungFahrkomfort170
Online Version für Sach-Nr. 01 40 2 966 023 - X/15
