BMW X6 2016 Instrukcja obsługi (in Polish)

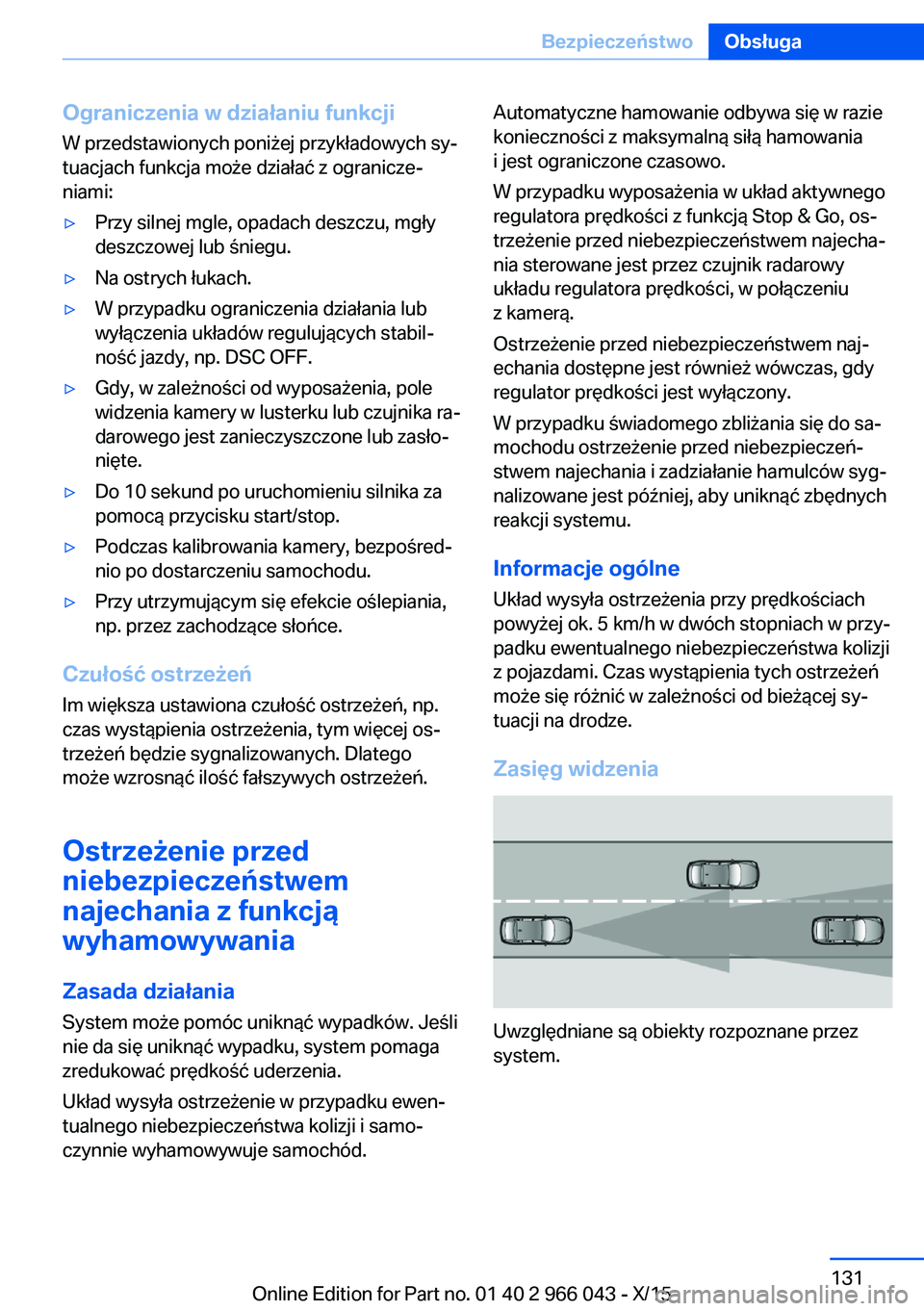

Ograniczenia w działaniu funkcjiW przedstawionych poniżej przykładowych sy‐
tuacjach funkcja może działać z ogranicze‐
niami:▷Przy silnej mgle, opadach deszczu, mgły
deszczowej lub śniegu.▷Na ostrych łukach.▷W przypadku ograniczenia działania lub
wyłączenia układów regulujących stabil‐
ność jazdy, np. DSC OFF.▷Gdy, w zależności od wyposażenia, pole
widzenia kamery w lusterku lub czujnika ra‐
darowego jest zanieczyszczone lub zasło‐
nięte.▷Do 10 sekund po uruchomieniu silnika za
pomocą przycisku start/stop.▷Podczas kalibrowania kamery, bezpośred‐
nio po dostarczeniu samochodu.▷Przy utrzymującym się efekcie oślepiania,
np. przez zachodzące słońce.
Czułość ostrzeżeń
Im większa ustawiona czułość ostrzeżeń, np.
czas wystąpienia ostrzeżenia, tym więcej os‐
trzeżeń będzie sygnalizowanych. Dlatego
może wzrosnąć ilość fałszywych ostrzeżeń.
Ostrzeżenie przed
niebezpieczeństwem
najechania z funkcją
wyhamowywania
Zasada działania
System może pomóc uniknąć wypadków. Jeśli
nie da się uniknąć wypadku, system pomaga
zredukować prędkość uderzenia.
Układ wysyła ostrzeżenie w przypadku ewen‐
tualnego niebezpieczeństwa kolizji i samo‐
czynnie wyhamowywuje samochód.
Automatyczne hamowanie odbywa się w razie
konieczności z maksymalną siłą hamowania
i jest ograniczone czasowo.
W przypadku wyposażenia w układ aktywnego
regulatora prędkości z funkcją Stop & Go, os‐
trzeżenie przed niebezpieczeństwem najecha‐
nia sterowane jest przez czujnik radarowy
układu regulatora prędkości, w połączeniu
z kamerą.
Ostrzeżenie przed niebezpieczeństwem naj‐
echania dostępne jest również wówczas, gdy
regulator prędkości jest wyłączony.
W przypadku świadomego zbliżania się do sa‐
mochodu ostrzeżenie przed niebezpieczeń‐
stwem najechania i zadziałanie hamulców syg‐
nalizowane jest później, aby uniknąć zbędnych
reakcji systemu.
Informacje ogólne
Układ wysyła ostrzeżenia przy prędkościach
powyżej ok. 5 km/h w dwóch stopniach w przy‐
padku ewentualnego niebezpieczeństwa kolizji
z pojazdami. Czas wystąpienia tych ostrzeżeń
może się różnić w zależności od bieżącej sy‐
tuacji na drodze.
Zasięg widzenia
Uwzględniane są obiekty rozpoznane przez
system.
Seite 131BezpieczeństwoObsługa131
Online Edition for Part no. 01 40 2 966 043 - X/15

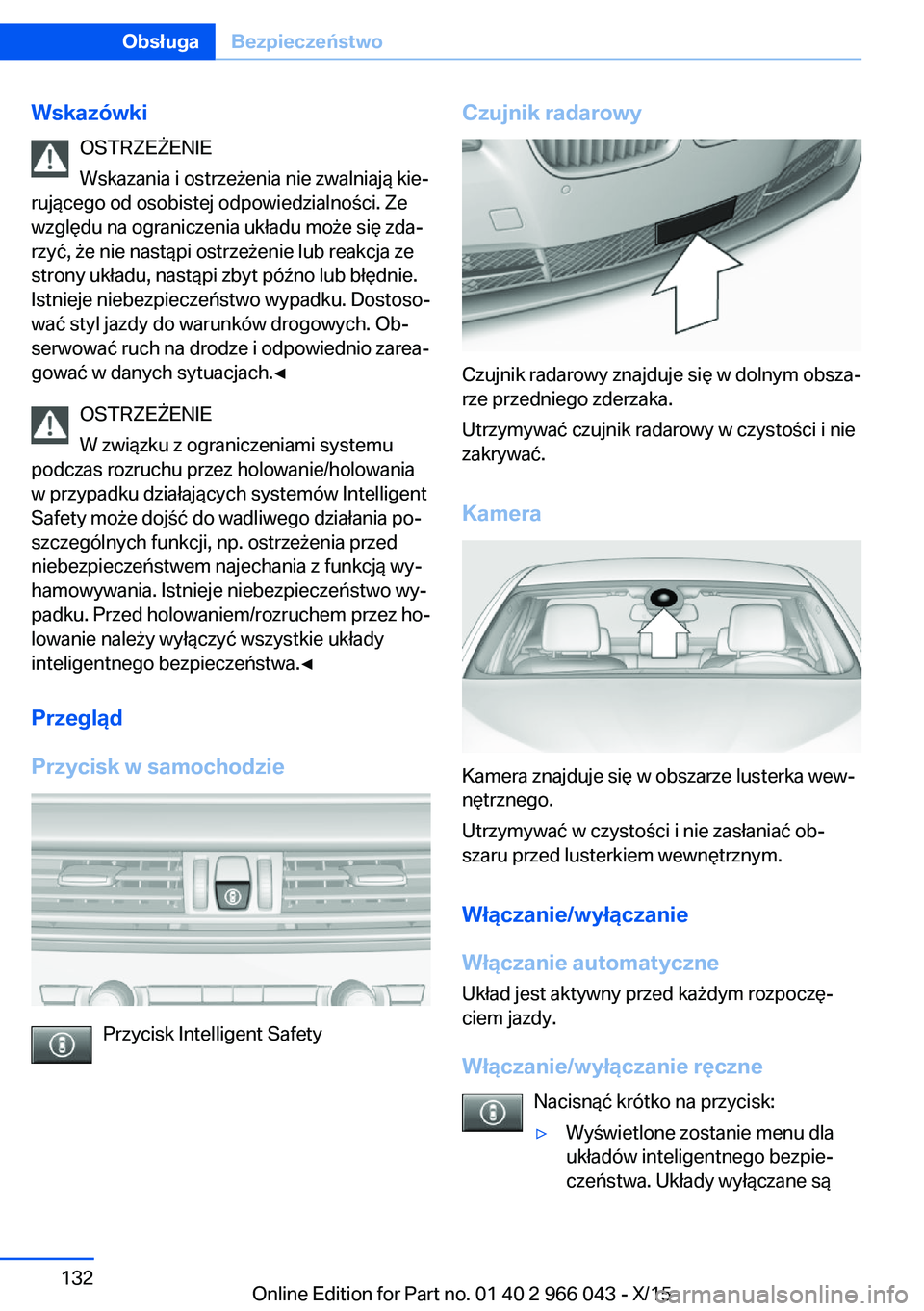

WskazówkiOSTRZEŻENIE
Wskazania i ostrzeżenia nie zwalniają kie‐
rującego od osobistej odpowiedzialności. Ze
względu na ograniczenia układu może się zda‐
rzyć, że nie nastąpi ostrzeżenie lub reakcja ze strony układu, nastąpi zbyt późno lub błędnie.
Istnieje niebezpieczeństwo wypadku. Dostoso‐
wać styl jazdy do warunków drogowych. Ob‐ serwować ruch na drodze i odpowiednio zarea‐
gować w danych sytuacjach.◀
OSTRZEŻENIE
W związku z ograniczeniami systemu
podczas rozruchu przez holowanie/holowania
w przypadku działających systemów Intelligent
Safety może dojść do wadliwego działania po‐
szczególnych funkcji, np. ostrzeżenia przed
niebezpieczeństwem najechania z funkcją wy‐
hamowywania. Istnieje niebezpieczeństwo wy‐
padku. Przed holowaniem/rozruchem przez ho‐
lowanie należy wyłączyć wszystkie układy
inteligentnego bezpieczeństwa.◀
Przegląd
Przycisk w samochodzie
Przycisk Intelligent Safety
Czujnik radarowy
Czujnik radarowy znajduje się w dolnym obsza‐
rze przedniego zderzaka.
Utrzymywać czujnik radarowy w czystości i nie
zakrywać.
Kamera
Kamera znajduje się w obszarze lusterka wew‐
nętrznego.
Utrzymywać w czystości i nie zasłaniać ob‐
szaru przed lusterkiem wewnętrznym.
Włączanie/wyłączanie
Włączanie automatyczne Układ jest aktywny przed każdym rozpoczę‐
ciem jazdy.
Włączanie/wyłączanie ręczne Nacisnąć krótko na przycisk:
▷Wyświetlone zostanie menu dla
układów inteligentnego bezpie‐
czeństwa. Układy wyłączane sąSeite 132ObsługaBezpieczeństwo132
Online Edition for Part no. 01 40 2 966 043 - X/15

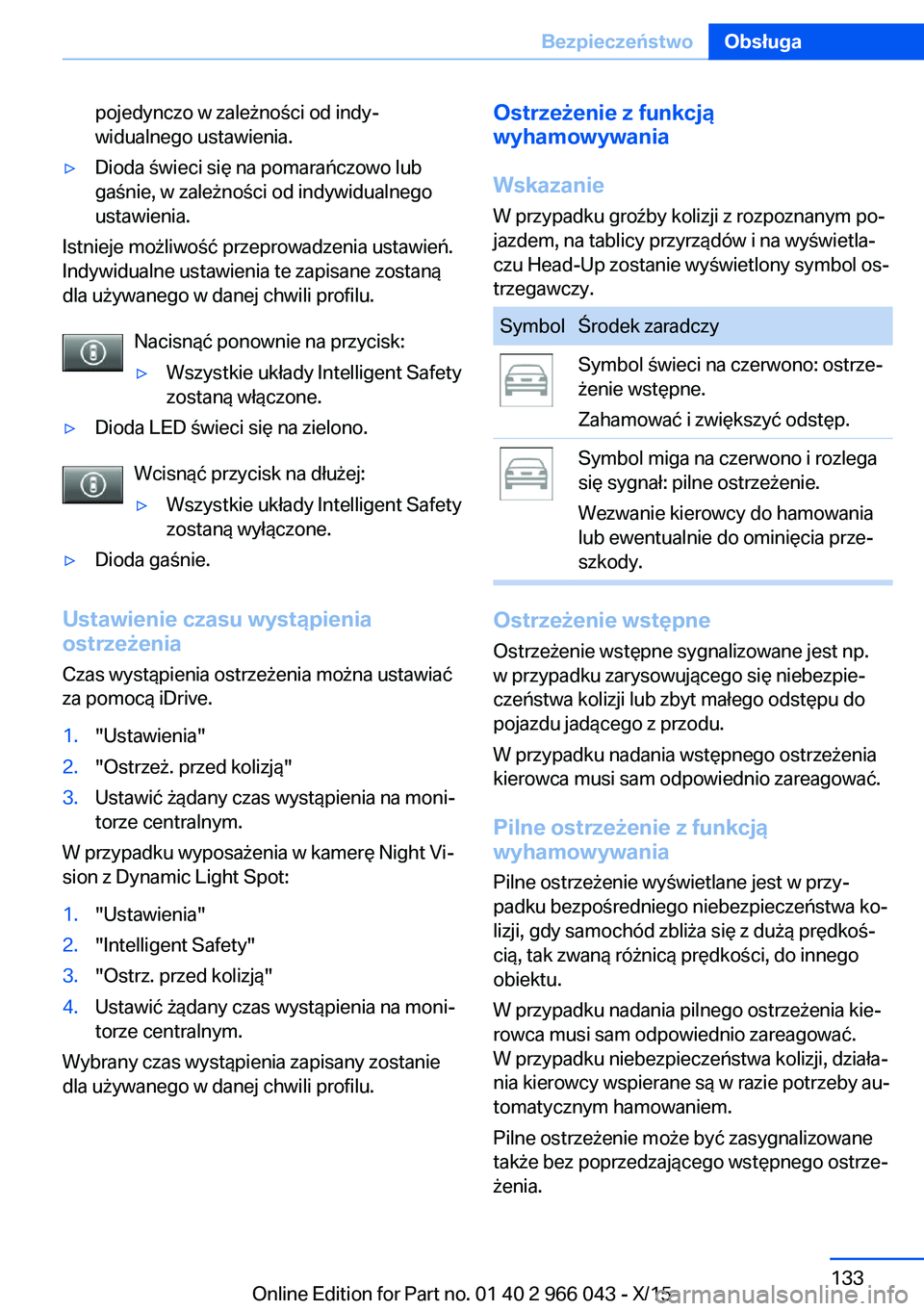

pojedynczo w zależności od indy‐
widualnego ustawienia.▷Dioda świeci się na pomarańczowo lub
gaśnie, w zależności od indywidualnego
ustawienia.
Istnieje możliwość przeprowadzenia ustawień.
Indywidualne ustawienia te zapisane zostaną
dla używanego w danej chwili profilu.
Nacisnąć ponownie na przycisk:
▷Wszystkie układy Intelligent Safety
zostaną włączone.▷Dioda LED świeci się na zielono.
Wcisnąć przycisk na dłużej:
▷Wszystkie układy Intelligent Safety
zostaną wyłączone.▷Dioda gaśnie.
Ustawienie czasu wystąpienia
ostrzeżenia
Czas wystąpienia ostrzeżenia można ustawiać
za pomocą iDrive.
1."Ustawienia"2."Ostrzeż. przed kolizją"3.Ustawić żądany czas wystąpienia na moni‐
torze centralnym.
W przypadku wyposażenia w kamerę Night Vi‐
sion z Dynamic Light Spot:
1."Ustawienia"2."Intelligent Safety"3."Ostrz. przed kolizją"4.Ustawić żądany czas wystąpienia na moni‐
torze centralnym.
Wybrany czas wystąpienia zapisany zostanie
dla używanego w danej chwili profilu.
Ostrzeżenie z funkcją
wyhamowywania
Wskazanie
W przypadku groźby kolizji z rozpoznanym po‐
jazdem, na tablicy przyrządów i na wyświetla‐
czu Head-Up zostanie wyświetlony symbol os‐
trzegawczy.SymbolŚrodek zaradczySymbol świeci na czerwono: ostrze‐
żenie wstępne.
Zahamować i zwiększyć odstęp.Symbol miga na czerwono i rozlega
się sygnał: pilne ostrzeżenie.
Wezwanie kierowcy do hamowania
lub ewentualnie do ominięcia prze‐
szkody.
Ostrzeżenie wstępne
Ostrzeżenie wstępne sygnalizowane jest np.
w przypadku zarysowującego się niebezpie‐
czeństwa kolizji lub zbyt małego odstępu do
pojazdu jadącego z przodu.
W przypadku nadania wstępnego ostrzeżenia
kierowca musi sam odpowiednio zareagować.
Pilne ostrzeżenie z funkcją
wyhamowywania
Pilne ostrzeżenie wyświetlane jest w przy‐
padku bezpośredniego niebezpieczeństwa ko‐
lizji, gdy samochód zbliża się z dużą prędkoś‐
cią, tak zwaną różnicą prędkości, do innego
obiektu.
W przypadku nadania pilnego ostrzeżenia kie‐
rowca musi sam odpowiednio zareagować.
W przypadku niebezpieczeństwa kolizji, działa‐
nia kierowcy wspierane są w razie potrzeby au‐
tomatycznym hamowaniem.
Pilne ostrzeżenie może być zasygnalizowane
także bez poprzedzającego wstępnego ostrze‐
żenia.
Seite 133BezpieczeństwoObsługa133
Online Edition for Part no. 01 40 2 966 043 - X/15

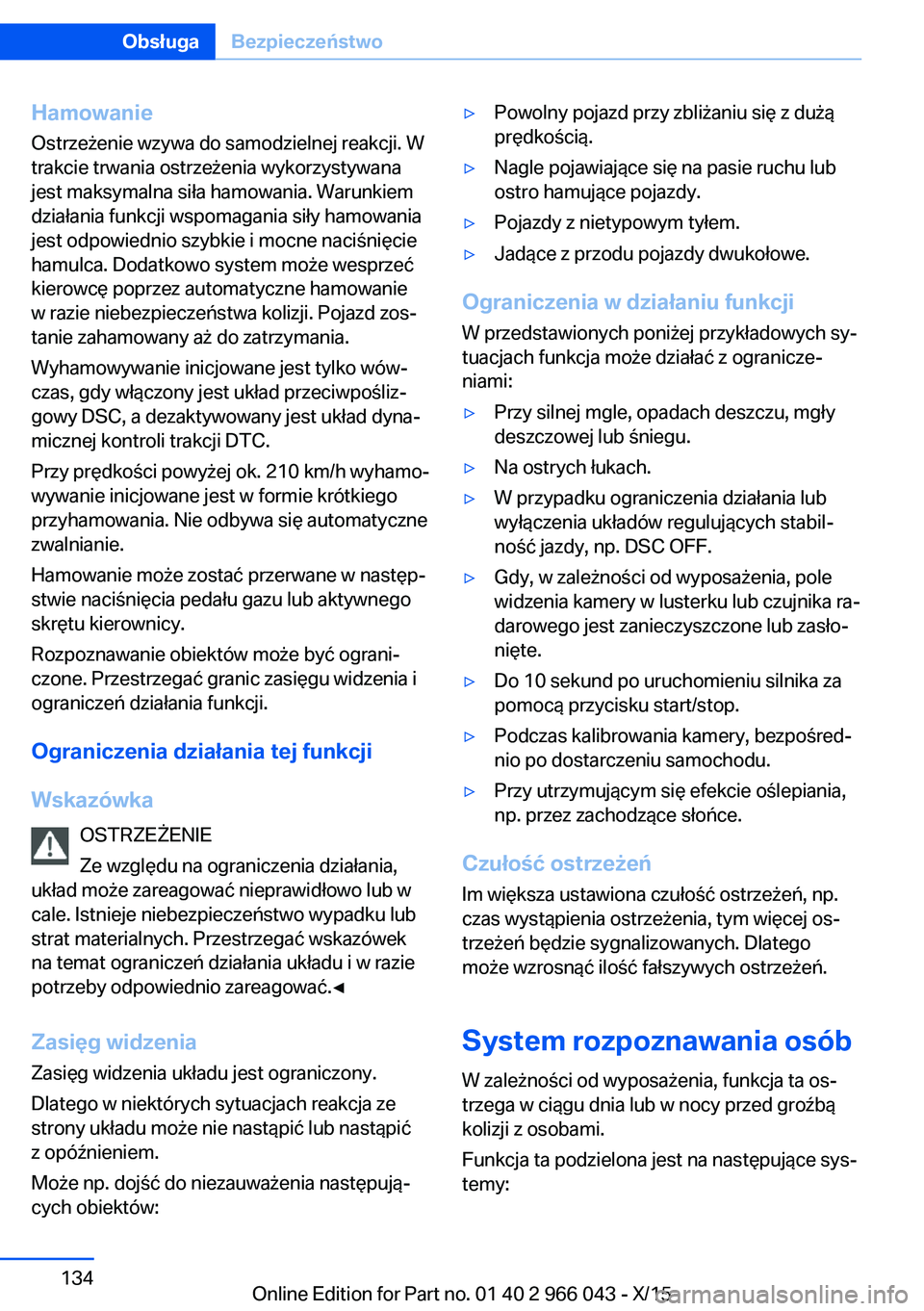

Hamowanie
Ostrzeżenie wzywa do samodzielnej reakcji. W
trakcie trwania ostrzeżenia wykorzystywana
jest maksymalna siła hamowania. Warunkiem
działania funkcji wspomagania siły hamowania
jest odpowiednio szybkie i mocne naciśnięcie
hamulca. Dodatkowo system może wesprzeć
kierowcę poprzez automatyczne hamowanie
w razie niebezpieczeństwa kolizji. Pojazd zos‐
tanie zahamowany aż do zatrzymania.
Wyhamowywanie inicjowane jest tylko wów‐
czas, gdy włączony jest układ przeciwpośliz‐
gowy DSC, a dezaktywowany jest układ dyna‐
micznej kontroli trakcji DTC.
Przy prędkości powyżej ok. 210 km/h wyhamo‐
wywanie inicjowane jest w formie krótkiego
przyhamowania. Nie odbywa się automatyczne
zwalnianie.
Hamowanie może zostać przerwane w następ‐
stwie naciśnięcia pedału gazu lub aktywnego
skrętu kierownicy.
Rozpoznawanie obiektów może być ograni‐
czone. Przestrzegać granic zasięgu widzenia i
ograniczeń działania funkcji.
Ograniczenia działania tej funkcji
Wskazówka OSTRZEŻENIE
Ze względu na ograniczenia działania,
układ może zareagować nieprawidłowo lub w
cale. Istnieje niebezpieczeństwo wypadku lub
strat materialnych. Przestrzegać wskazówek
na temat ograniczeń działania układu i w razie
potrzeby odpowiednio zareagować.◀
Zasięg widzenia
Zasięg widzenia układu jest ograniczony.
Dlatego w niektórych sytuacjach reakcja ze
strony układu może nie nastąpić lub nastąpić
z opóźnieniem.
Może np. dojść do niezauważenia następują‐
cych obiektów:▷Powolny pojazd przy zbliżaniu się z dużą
prędkością.▷Nagle pojawiające się na pasie ruchu lub
ostro hamujące pojazdy.▷Pojazdy z nietypowym tyłem.▷Jadące z przodu pojazdy dwukołowe.
Ograniczenia w działaniu funkcji
W przedstawionych poniżej przykładowych sy‐
tuacjach funkcja może działać z ogranicze‐
niami:
▷Przy silnej mgle, opadach deszczu, mgły
deszczowej lub śniegu.▷Na ostrych łukach.▷W przypadku ograniczenia działania lub
wyłączenia układów regulujących stabil‐
ność jazdy, np. DSC OFF.▷Gdy, w zależności od wyposażenia, pole
widzenia kamery w lusterku lub czujnika ra‐
darowego jest zanieczyszczone lub zasło‐
nięte.▷Do 10 sekund po uruchomieniu silnika za
pomocą przycisku start/stop.▷Podczas kalibrowania kamery, bezpośred‐
nio po dostarczeniu samochodu.▷Przy utrzymującym się efekcie oślepiania,
np. przez zachodzące słońce.
Czułość ostrzeżeń
Im większa ustawiona czułość ostrzeżeń, np.
czas wystąpienia ostrzeżenia, tym więcej os‐
trzeżeń będzie sygnalizowanych. Dlatego
może wzrosnąć ilość fałszywych ostrzeżeń.
System rozpoznawania osób W zależności od wyposażenia, funkcja ta os‐
trzega w ciągu dnia lub w nocy przed groźbą
kolizji z osobami.
Funkcja ta podzielona jest na następujące sys‐
temy:
Seite 134ObsługaBezpieczeństwo134
Online Edition for Part no. 01 40 2 966 043 - X/15

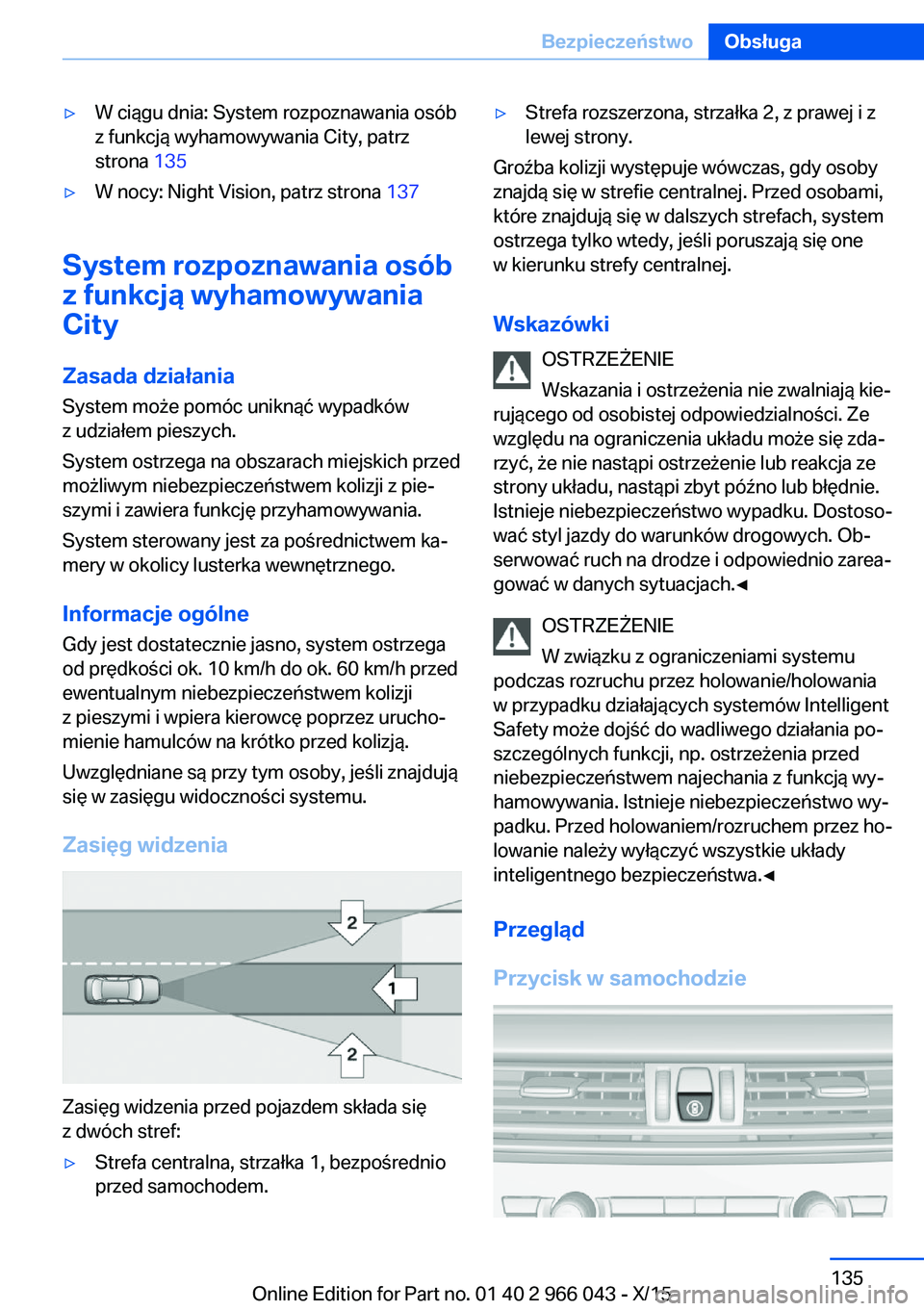

▷W ciągu dnia: System rozpoznawania osób
z funkcją wyhamowywania City, patrz
strona 135▷W nocy: Night Vision, patrz strona 137
System rozpoznawania osób
z funkcją wyhamowywania
City
Zasada działania
System może pomóc uniknąć wypadków
z udziałem pieszych.
System ostrzega na obszarach miejskich przed
możliwym niebezpieczeństwem kolizji z pie‐
szymi i zawiera funkcję przyhamowywania.
System sterowany jest za pośrednictwem ka‐
mery w okolicy lusterka wewnętrznego.
Informacje ogólne
Gdy jest dostatecznie jasno, system ostrzega
od prędkości ok. 10 km/h do ok. 60 km/h przed
ewentualnym niebezpieczeństwem kolizji
z pieszymi i wpiera kierowcę poprzez urucho‐
mienie hamulców na krótko przed kolizją.
Uwzględniane są przy tym osoby, jeśli znajdują
się w zasięgu widoczności systemu.
Zasięg widzenia
Zasięg widzenia przed pojazdem składa się
z dwóch stref:
▷Strefa centralna, strzałka 1, bezpośrednio
przed samochodem.▷Strefa rozszerzona, strzałka 2, z prawej i z
lewej strony.
Groźba kolizji występuje wówczas, gdy osoby
znajdą się w strefie centralnej. Przed osobami,
które znajdują się w dalszych strefach, system
ostrzega tylko wtedy, jeśli poruszają się one
w kierunku strefy centralnej.
Wskazówki OSTRZEŻENIE
Wskazania i ostrzeżenia nie zwalniają kie‐
rującego od osobistej odpowiedzialności. Ze
względu na ograniczenia układu może się zda‐
rzyć, że nie nastąpi ostrzeżenie lub reakcja ze
strony układu, nastąpi zbyt późno lub błędnie.
Istnieje niebezpieczeństwo wypadku. Dostoso‐
wać styl jazdy do warunków drogowych. Ob‐
serwować ruch na drodze i odpowiednio zarea‐
gować w danych sytuacjach.◀
OSTRZEŻENIE
W związku z ograniczeniami systemu
podczas rozruchu przez holowanie/holowania
w przypadku działających systemów Intelligent
Safety może dojść do wadliwego działania po‐
szczególnych funkcji, np. ostrzeżenia przed
niebezpieczeństwem najechania z funkcją wy‐
hamowywania. Istnieje niebezpieczeństwo wy‐
padku. Przed holowaniem/rozruchem przez ho‐
lowanie należy wyłączyć wszystkie układy
inteligentnego bezpieczeństwa.◀
Przegląd
Przycisk w samochodzie
Seite 135BezpieczeństwoObsługa135
Online Edition for Part no. 01 40 2 966 043 - X/15

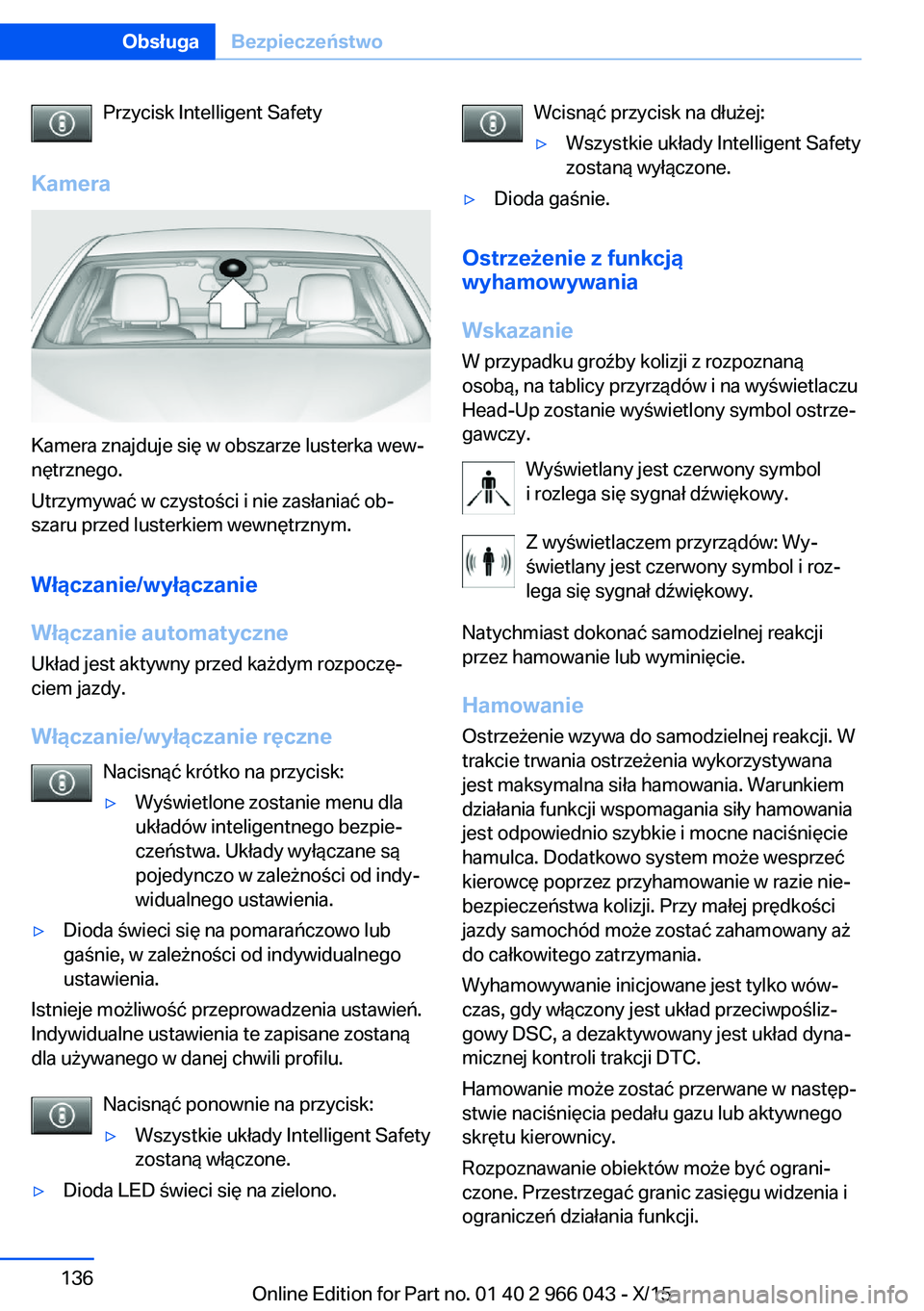

Przycisk Intelligent Safety
Kamera
Kamera znajduje się w obszarze lusterka wew‐
nętrznego.
Utrzymywać w czystości i nie zasłaniać ob‐
szaru przed lusterkiem wewnętrznym.
Włączanie/wyłączanie
Włączanie automatyczne Układ jest aktywny przed każdym rozpoczę‐
ciem jazdy.
Włączanie/wyłączanie ręczne Nacisnąć krótko na przycisk:
▷Wyświetlone zostanie menu dla
układów inteligentnego bezpie‐
czeństwa. Układy wyłączane są
pojedynczo w zależności od indy‐
widualnego ustawienia.▷Dioda świeci się na pomarańczowo lub
gaśnie, w zależności od indywidualnego
ustawienia.
Istnieje możliwość przeprowadzenia ustawień.
Indywidualne ustawienia te zapisane zostaną
dla używanego w danej chwili profilu.
Nacisnąć ponownie na przycisk:
▷Wszystkie układy Intelligent Safety
zostaną włączone.▷Dioda LED świeci się na zielono.Wcisnąć przycisk na dłużej:▷Wszystkie układy Intelligent Safety
zostaną wyłączone.▷Dioda gaśnie.
Ostrzeżenie z funkcją
wyhamowywania
Wskazanie
W przypadku groźby kolizji z rozpoznaną
osobą, na tablicy przyrządów i na wyświetlaczu
Head-Up zostanie wyświetlony symbol ostrze‐
gawczy.
Wyświetlany jest czerwony symbol
i rozlega się sygnał dźwiękowy.
Z wyświetlaczem przyrządów: Wy‐
świetlany jest czerwony symbol i roz‐
lega się sygnał dźwiękowy.
Natychmiast dokonać samodzielnej reakcji
przez hamowanie lub wyminięcie.
Hamowanie
Ostrzeżenie wzywa do samodzielnej reakcji. W
trakcie trwania ostrzeżenia wykorzystywana
jest maksymalna siła hamowania. Warunkiem
działania funkcji wspomagania siły hamowania
jest odpowiednio szybkie i mocne naciśnięcie
hamulca. Dodatkowo system może wesprzeć
kierowcę poprzez przyhamowanie w razie nie‐
bezpieczeństwa kolizji. Przy małej prędkości
jazdy samochód może zostać zahamowany aż
do całkowitego zatrzymania.
Wyhamowywanie inicjowane jest tylko wów‐
czas, gdy włączony jest układ przeciwpośliz‐
gowy DSC, a dezaktywowany jest układ dyna‐
micznej kontroli trakcji DTC.
Hamowanie może zostać przerwane w następ‐
stwie naciśnięcia pedału gazu lub aktywnego
skrętu kierownicy.
Rozpoznawanie obiektów może być ograni‐
czone. Przestrzegać granic zasięgu widzenia i
ograniczeń działania funkcji.
Seite 136ObsługaBezpieczeństwo136
Online Edition for Part no. 01 40 2 966 043 - X/15

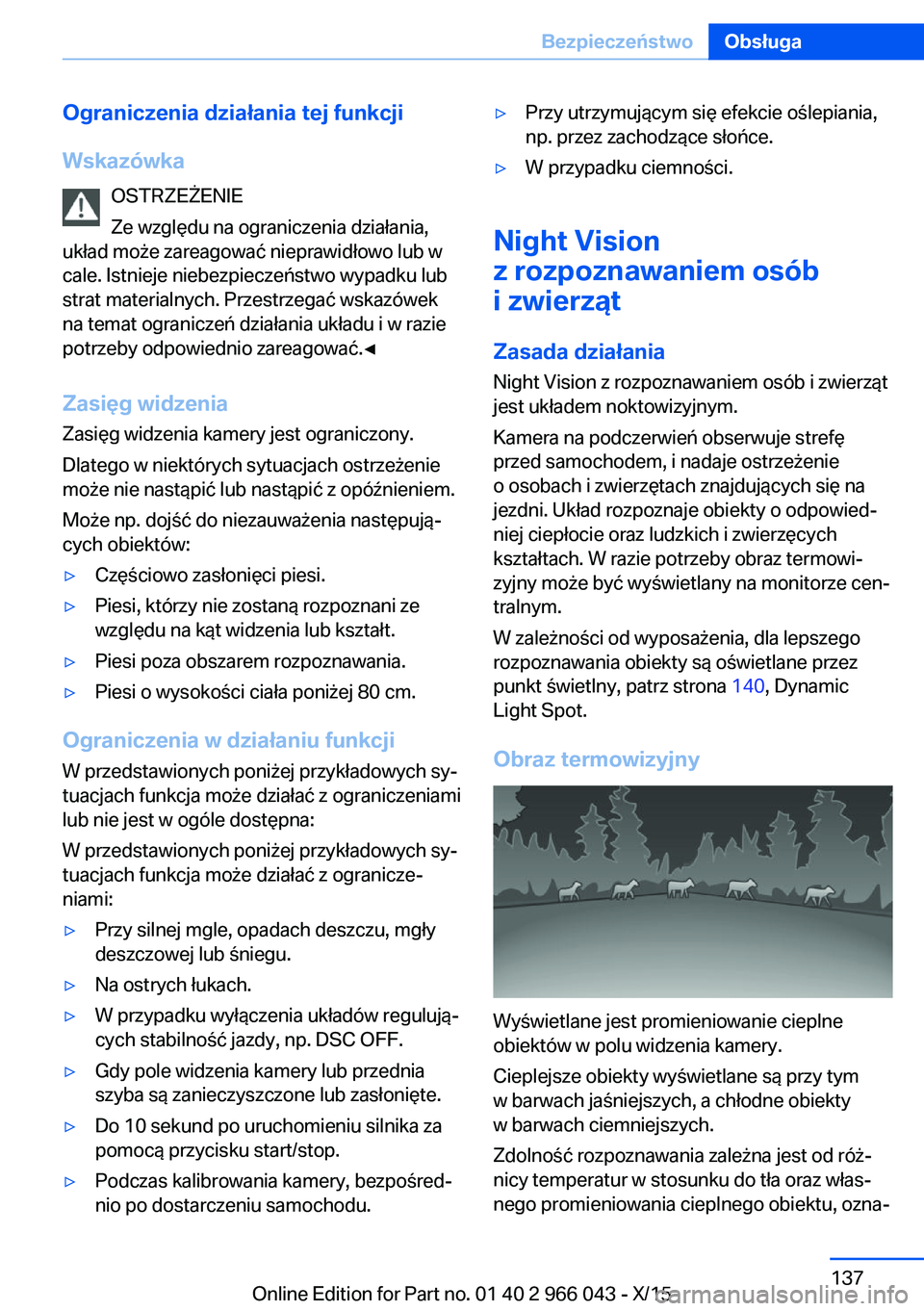

Ograniczenia działania tej funkcji
Wskazówka OSTRZEŻENIE
Ze względu na ograniczenia działania,
układ może zareagować nieprawidłowo lub w
cale. Istnieje niebezpieczeństwo wypadku lub
strat materialnych. Przestrzegać wskazówek
na temat ograniczeń działania układu i w razie
potrzeby odpowiednio zareagować.◀
Zasięg widzenia
Zasięg widzenia kamery jest ograniczony.
Dlatego w niektórych sytuacjach ostrzeżenie
może nie nastąpić lub nastąpić z opóźnieniem.
Może np. dojść do niezauważenia następują‐
cych obiektów:▷Częściowo zasłonięci piesi.▷Piesi, którzy nie zostaną rozpoznani ze
względu na kąt widzenia lub kształt.▷Piesi poza obszarem rozpoznawania.▷Piesi o wysokości ciała poniżej 80 cm.
Ograniczenia w działaniu funkcji
W przedstawionych poniżej przykładowych sy‐
tuacjach funkcja może działać z ograniczeniami lub nie jest w ogóle dostępna:
W przedstawionych poniżej przykładowych sy‐
tuacjach funkcja może działać z ogranicze‐
niami:
▷Przy silnej mgle, opadach deszczu, mgły
deszczowej lub śniegu.▷Na ostrych łukach.▷W przypadku wyłączenia układów regulują‐
cych stabilność jazdy, np. DSC OFF.▷Gdy pole widzenia kamery lub przednia
szyba są zanieczyszczone lub zasłonięte.▷Do 10 sekund po uruchomieniu silnika za
pomocą przycisku start/stop.▷Podczas kalibrowania kamery, bezpośred‐
nio po dostarczeniu samochodu.▷Przy utrzymującym się efekcie oślepiania,
np. przez zachodzące słońce.▷W przypadku ciemności.
Night Vision
z rozpoznawaniem osób
i zwierząt
Zasada działania
Night Vision z rozpoznawaniem osób i zwierząt
jest układem noktowizyjnym.
Kamera na podczerwień obserwuje strefę
przed samochodem, i nadaje ostrzeżenie
o osobach i zwierzętach znajdujących się na
jezdni. Układ rozpoznaje obiekty o odpowied‐
niej ciepłocie oraz ludzkich i zwierzęcych
kształtach. W razie potrzeby obraz termowi‐
zyjny może być wyświetlany na monitorze cen‐
tralnym.
W zależności od wyposażenia, dla lepszego
rozpoznawania obiekty są oświetlane przez
punkt świetlny, patrz strona 140, Dynamic
Light Spot.
Obraz termowizyjny
Wyświetlane jest promieniowanie cieplne
obiektów w polu widzenia kamery.
Cieplejsze obiekty wyświetlane są przy tym
w barwach jaśniejszych, a chłodne obiekty
w barwach ciemniejszych.
Zdolność rozpoznawania zależna jest od róż‐
nicy temperatur w stosunku do tła oraz włas‐
nego promieniowania cieplnego obiektu, ozna‐
Seite 137BezpieczeństwoObsługa137
Online Edition for Part no. 01 40 2 966 043 - X/15

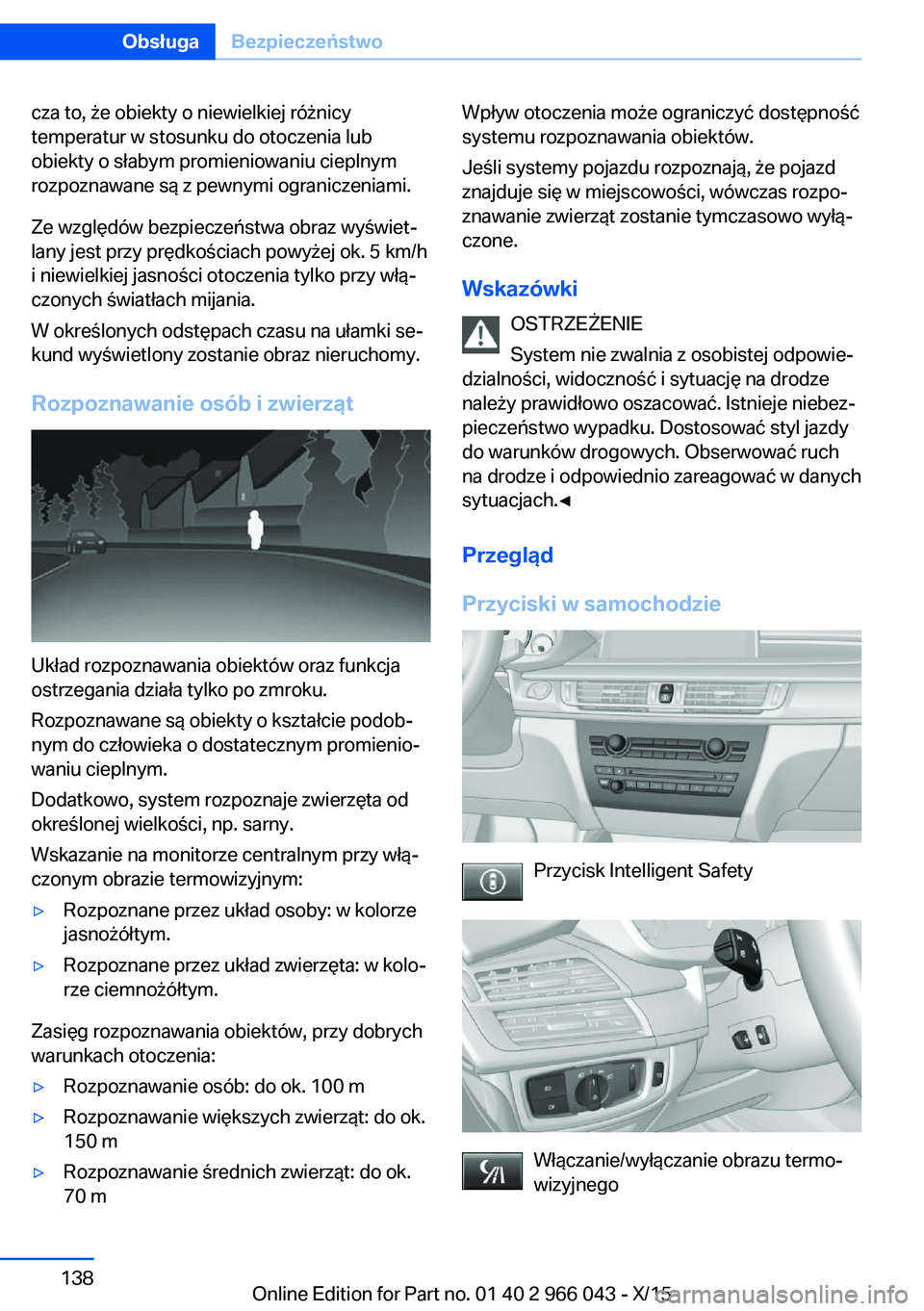

cza to, że obiekty o niewielkiej różnicy
temperatur w stosunku do otoczenia lub
obiekty o słabym promieniowaniu cieplnym
rozpoznawane są z pewnymi ograniczeniami.
Ze względów bezpieczeństwa obraz wyświet‐
lany jest przy prędkościach powyżej ok. 5 km/h
i niewielkiej jasności otoczenia tylko przy włą‐
czonych światłach mijania.
W określonych odstępach czasu na ułamki se‐
kund wyświetlony zostanie obraz nieruchomy.
Rozpoznawanie osób i zwierząt
Układ rozpoznawania obiektów oraz funkcja
ostrzegania działa tylko po zmroku.
Rozpoznawane są obiekty o kształcie podob‐
nym do człowieka o dostatecznym promienio‐
waniu cieplnym.
Dodatkowo, system rozpoznaje zwierzęta od
określonej wielkości, np. sarny.
Wskazanie na monitorze centralnym przy włą‐
czonym obrazie termowizyjnym:
▷Rozpoznane przez układ osoby: w kolorze
jasnożółtym.▷Rozpoznane przez układ zwierzęta: w kolo‐
rze ciemnożółtym.
Zasięg rozpoznawania obiektów, przy dobrych
warunkach otoczenia:
▷Rozpoznawanie osób: do ok. 100 m▷Rozpoznawanie większych zwierząt: do ok.
150 m▷Rozpoznawanie średnich zwierząt: do ok.
70 mWpływ otoczenia może ograniczyć dostępność
systemu rozpoznawania obiektów.
Jeśli systemy pojazdu rozpoznają, że pojazd
znajduje się w miejscowości, wówczas rozpo‐
znawanie zwierząt zostanie tymczasowo wyłą‐
czone.
Wskazówki OSTRZEŻENIE
System nie zwalnia z osobistej odpowie‐
dzialności, widoczność i sytuację na drodze
należy prawidłowo oszacować. Istnieje niebez‐
pieczeństwo wypadku. Dostosować styl jazdy
do warunków drogowych. Obserwować ruch
na drodze i odpowiednio zareagować w danych
sytuacjach.◀
Przegląd
Przyciski w samochodzie
Przycisk Intelligent Safety
Włączanie/wyłączanie obrazu termo‐
wizyjnego
Seite 138ObsługaBezpieczeństwo138
Online Edition for Part no. 01 40 2 966 043 - X/15

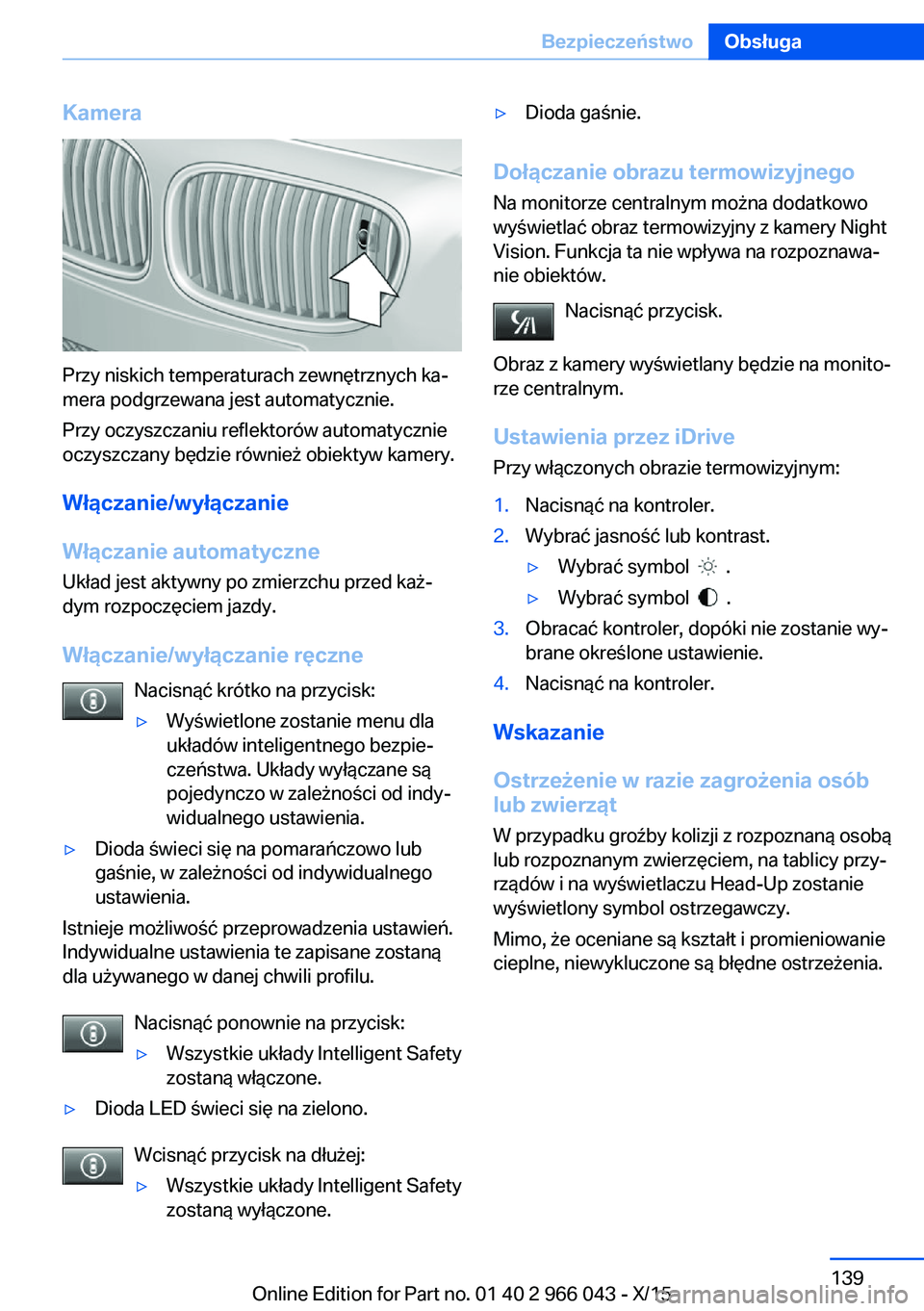

Kamera
Przy niskich temperaturach zewnętrznych ka‐
mera podgrzewana jest automatycznie.
Przy oczyszczaniu reflektorów automatycznie
oczyszczany będzie również obiektyw kamery.
Włączanie/wyłączanie
Włączanie automatyczne Układ jest aktywny po zmierzchu przed każ‐
dym rozpoczęciem jazdy.
Włączanie/wyłączanie ręczne Nacisnąć krótko na przycisk:
▷Wyświetlone zostanie menu dla
układów inteligentnego bezpie‐
czeństwa. Układy wyłączane są
pojedynczo w zależności od indy‐
widualnego ustawienia.▷Dioda świeci się na pomarańczowo lub
gaśnie, w zależności od indywidualnego
ustawienia.
Istnieje możliwość przeprowadzenia ustawień.
Indywidualne ustawienia te zapisane zostaną
dla używanego w danej chwili profilu.
Nacisnąć ponownie na przycisk:
▷Wszystkie układy Intelligent Safety
zostaną włączone.▷Dioda LED świeci się na zielono.
Wcisnąć przycisk na dłużej:
▷Wszystkie układy Intelligent Safety
zostaną wyłączone.▷Dioda gaśnie.
Dołączanie obrazu termowizyjnego
Na monitorze centralnym można dodatkowo
wyświetlać obraz termowizyjny z kamery Night
Vision. Funkcja ta nie wpływa na rozpoznawa‐
nie obiektów.
Nacisnąć przycisk.
Obraz z kamery wyświetlany będzie na monito‐
rze centralnym.
Ustawienia przez iDrivePrzy włączonych obrazie termowizyjnym:
1.Nacisnąć na kontroler.2.Wybrać jasność lub kontrast.▷Wybrać symbol .▷Wybrać symbol .3.Obracać kontroler, dopóki nie zostanie wy‐
brane określone ustawienie.4.Nacisnąć na kontroler.
Wskazanie
Ostrzeżenie w razie zagrożenia osób
lub zwierząt
W przypadku groźby kolizji z rozpoznaną osobą
lub rozpoznanym zwierzęciem, na tablicy przy‐
rządów i na wyświetlaczu Head-Up zostanie
wyświetlony symbol ostrzegawczy.
Mimo, że oceniane są kształt i promieniowanie
cieplne, niewykluczone są błędne ostrzeżenia.
Seite 139BezpieczeństwoObsługa139
Online Edition for Part no. 01 40 2 966 043 - X/15

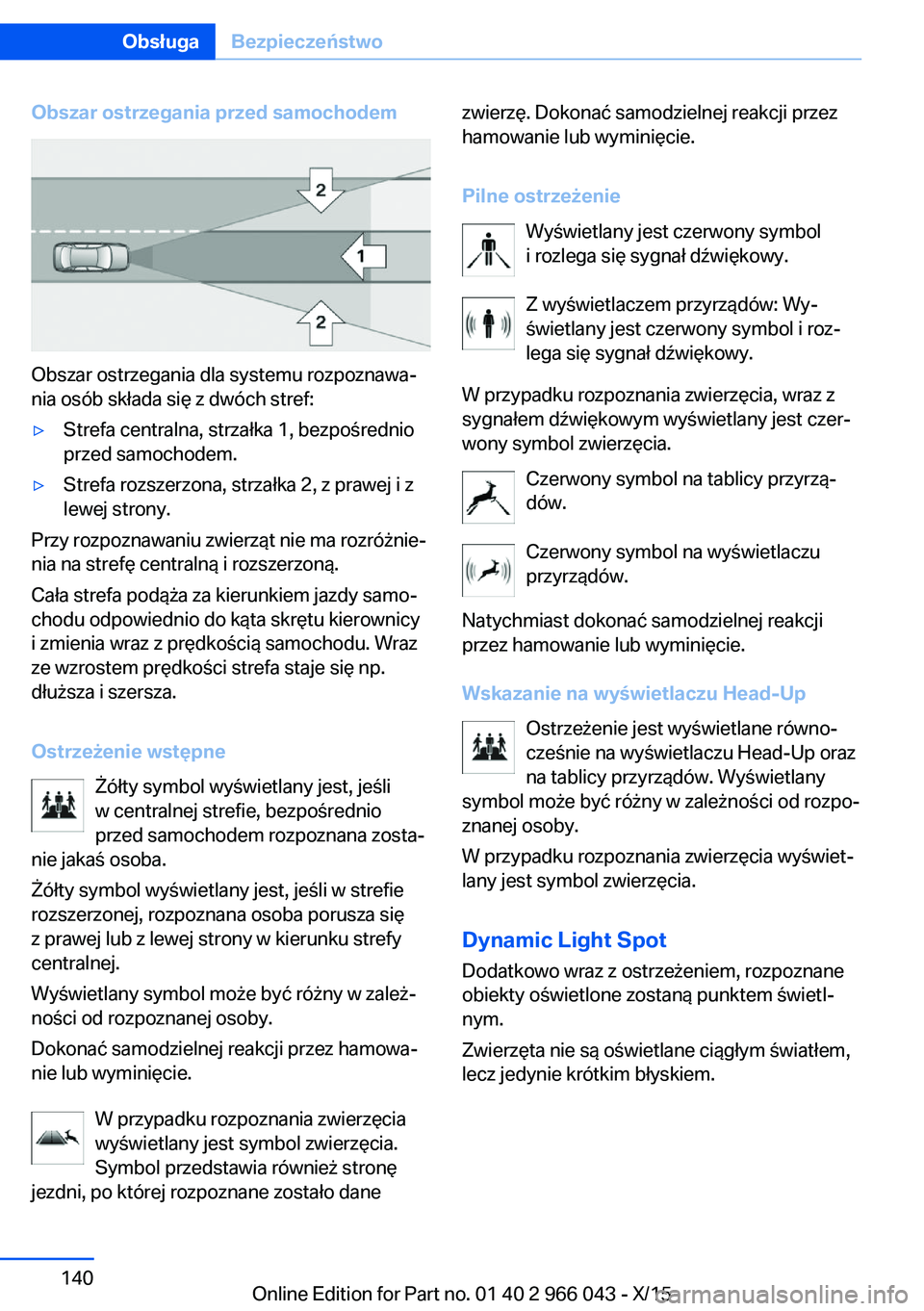

Obszar ostrzegania przed samochodem
Obszar ostrzegania dla systemu rozpoznawa‐
nia osób składa się z dwóch stref:
▷Strefa centralna, strzałka 1, bezpośrednio
przed samochodem.▷Strefa rozszerzona, strzałka 2, z prawej i z
lewej strony.
Przy rozpoznawaniu zwierząt nie ma rozróżnie‐
nia na strefę centralną i rozszerzoną.
Cała strefa podąża za kierunkiem jazdy samo‐
chodu odpowiednio do kąta skrętu kierownicy
i zmienia wraz z prędkością samochodu. Wraz
ze wzrostem prędkości strefa staje się np.
dłuższa i szersza.
Ostrzeżenie wstępne Żółty symbol wyświetlany jest, jeśli
w centralnej strefie, bezpośrednio
przed samochodem rozpoznana zosta‐
nie jakaś osoba.
Żółty symbol wyświetlany jest, jeśli w strefie
rozszerzonej, rozpoznana osoba porusza się
z prawej lub z lewej strony w kierunku strefy
centralnej.
Wyświetlany symbol może być różny w zależ‐
ności od rozpoznanej osoby.
Dokonać samodzielnej reakcji przez hamowa‐
nie lub wyminięcie.
W przypadku rozpoznania zwierzęcia
wyświetlany jest symbol zwierzęcia.
Symbol przedstawia również stronę
jezdni, po której rozpoznane zostało dane
zwierzę. Dokonać samodzielnej reakcji przez
hamowanie lub wyminięcie.
Pilne ostrzeżenie Wyświetlany jest czerwony symbol
i rozlega się sygnał dźwiękowy.
Z wyświetlaczem przyrządów: Wy‐
świetlany jest czerwony symbol i roz‐
lega się sygnał dźwiękowy.
W przypadku rozpoznania zwierzęcia, wraz z
sygnałem dźwiękowym wyświetlany jest czer‐
wony symbol zwierzęcia.
Czerwony symbol na tablicy przyrzą‐
dów.
Czerwony symbol na wyświetlaczu
przyrządów.
Natychmiast dokonać samodzielnej reakcji
przez hamowanie lub wyminięcie.
Wskazanie na wyświetlaczu Head-Up Ostrzeżenie jest wyświetlane równo‐
cześnie na wyświetlaczu Head-Up oraz
na tablicy przyrządów. Wyświetlany
symbol może być różny w zależności od rozpo‐
znanej osoby.
W przypadku rozpoznania zwierzęcia wyświet‐
lany jest symbol zwierzęcia.
Dynamic Light Spot Dodatkowo wraz z ostrzeżeniem, rozpoznane
obiekty oświetlone zostaną punktem świetl‐
nym.
Zwierzęta nie są oświetlane ciągłym światłem,
lecz jedynie krótkim błyskiem.Seite 140ObsługaBezpieczeństwo140
Online Edition for Part no. 01 40 2 966 043 - X/15
