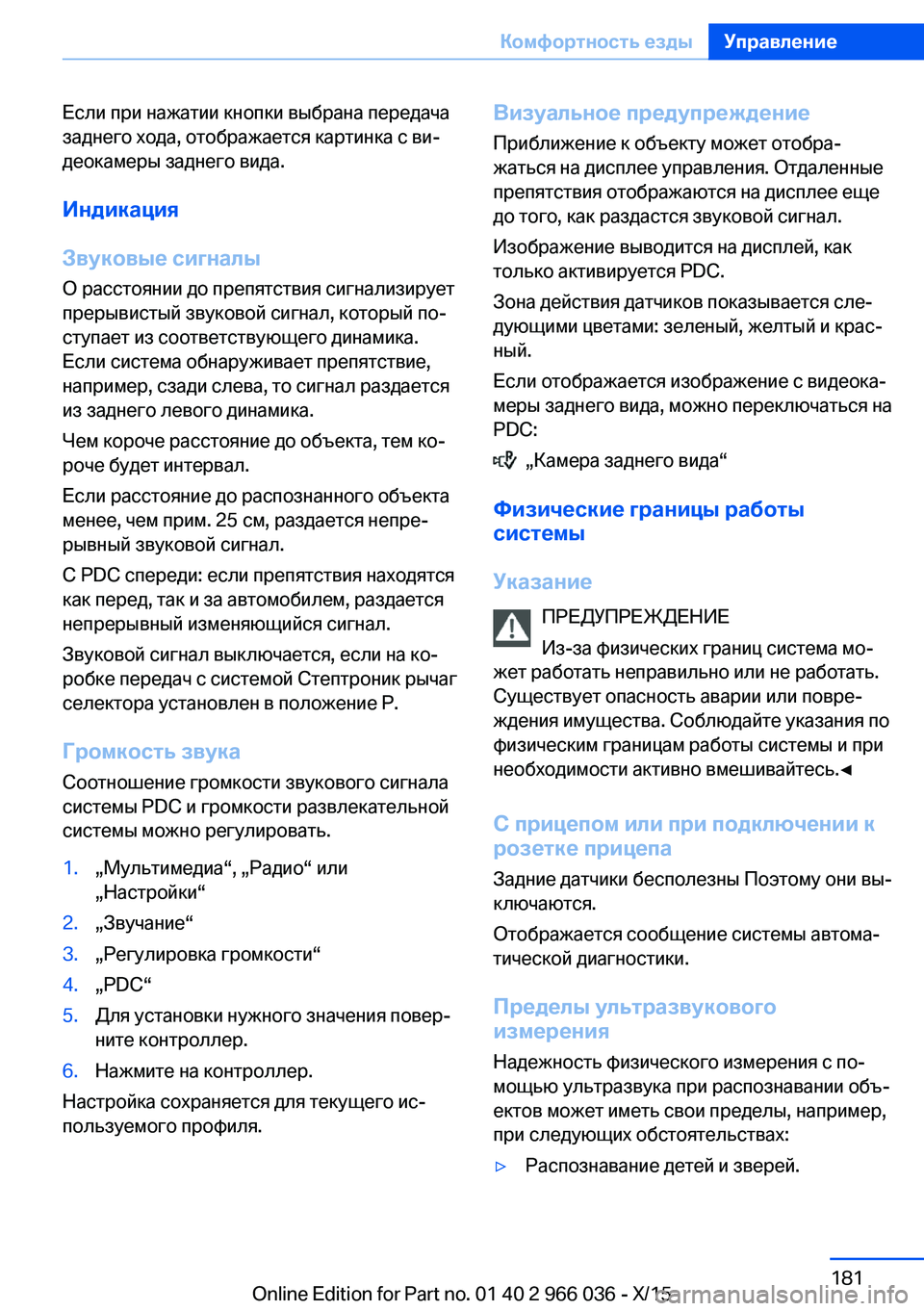

Page 181 of 322

Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Индикация
Звуковые сигналы
О расстоянии до препятствия сигнализирует
прерывистый звуковой сигнал, который по‐
ступает из соответствующего динамика.
Если система обнаруживает препятствие,
например, сзади слева, то сигнал раздается
из заднего левого динамика.
Чем короче расстояние до объекта, тем ко‐
роче будет интервал.
Если расстояние до распознанного объекта
менее, чем прим. 25 см, раздается непре‐
рывный звуковой сигнал.
С PDC спереди: если препятствия находятся
как перед, так и за автомобилем, раздается
непрерывный изменяющийся сигнал.
Звуковой сигнал выключается, если на ко‐
робке передач с системой Стептроник рычаг
селектора установлен в положение P.
Громкость звука
Соотношение громкости звукового сигнала
системы PDC и громкости развлекательной
системы можно регулировать.1.„Мультимедиа“, „Радио“ или
„Настройки“2.„Звучание“3.„Регулировка громкости“4.„PDC“5.Для установки нужного значения повер‐
ните контроллер.6.Нажмите на контроллер.
Настройка сохраняется для текущего ис‐
пользуемого профиля.
Визуальное предупреждение
Приближение к объекту может отобра‐
жаться на дисплее управления. Отдаленные
препятствия отображаются на дисплее еще
до того, как раздастся звуковой сигнал.
Изображение выводится на дисплей, как
только активируется PDC.
Зона действия датчиков показывается сле‐
дующими цветами: зеленый, желтый и крас‐
ный.
Если отображается изображение с видеока‐
меры заднего вида, можно переключаться на
PDC:
„Камера заднего вида“
Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
С прицепом или при подключении к
розетке прицепа
Задние датчики бесполезны Поэтому они вы‐
ключаются.
Отображается сообщение системы автома‐
тической диагностики.
Пределы ультразвукового
измерения
Надежность физического измерения с по‐
мощью ультразвука при распознавании объ‐
ектов может иметь свои пределы, например,
при следующих обстоятельствах:
▷Распознавание детей и зверей.Seite 181Комфортность ездыУправление181
Online Edition for Part no. 01 40 2 966 036 - X/15

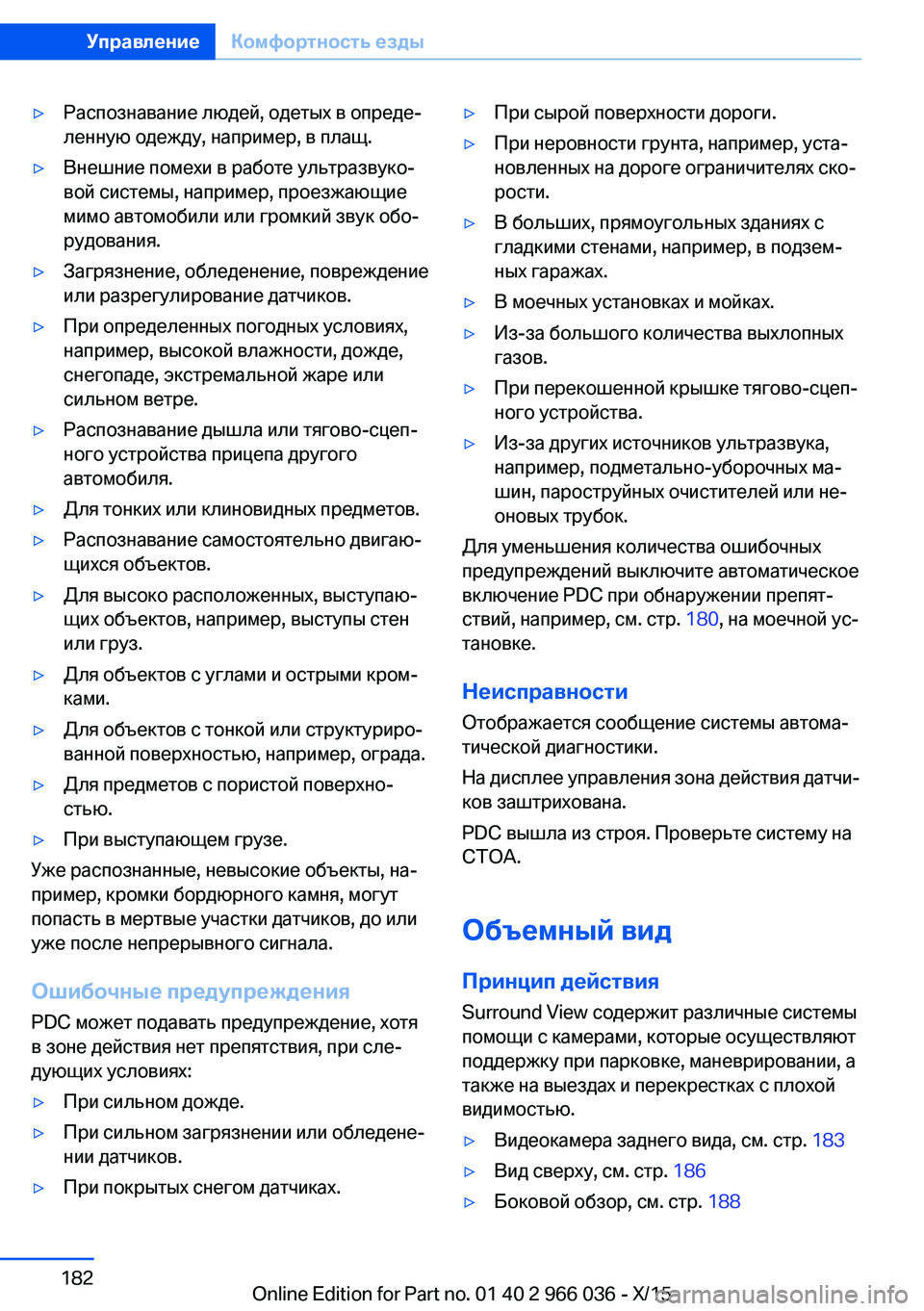

Page 182 of 322

▷Распознавание людей, одетых в опреде‐
ленную одежду, например, в плащ.▷Внешние помехи в работе ультразвуко‐
вой системы, например, проезжающие
мимо автомобили или громкий звук обо‐
рудования.▷Загрязнение, обледенение, повреждение
или разрегулирование датчиков.▷При определенных погодных условиях,
например, высокой влажности, дожде,
снегопаде, экстремальной жаре или
сильном ветре.▷Распознавание дышла или тягово-сцеп‐
ного устройства прицепа другого
автомобиля.▷Для тонких или клиновидных предметов.▷Распознавание самостоятельно двигаю‐
щихся объектов.▷Для высоко расположенных, выступаю‐
щих объектов, например, выступы стен
или груз.▷Для объектов с углами и острыми кром‐
ками.▷Для объектов с тонкой или структуриро‐
ванной поверхностью, например, ограда.▷Для предметов с пористой поверхно‐
стью.▷При выступающем грузе.
Уже распознанные, невысокие объекты, на‐
пример, кромки бордюрного камня, могут
попасть в мертвые участки датчиков, до или
уже после непрерывного сигнала.
Ошибочные предупреждения PDC может подавать предупреждение, хотя
в зоне действия нет препятствия, при сле‐
дующих условиях:
▷При сильном дожде.▷При сильном загрязнении или обледене‐
нии датчиков.▷При покрытых снегом датчиках.▷При сырой поверхности дороги.▷При неровности грунта, например, уста‐
новленных на дороге ограничителях ско‐
рости.▷В больших, прямоугольных зданиях с
гладкими стенами, например, в подзем‐
ных гаражах.▷В моечных установках и мойках.▷Из-за большого количества выхлопных
газов.▷При перекошенной крышке тягово-сцеп‐
ного устройства.▷Из-за других источников ультразвука,
например, подметально-уборочных ма‐
шин, пароструйных очистителей или не‐
оновых трубок.
Для уменьшения количества ошибочных
предупреждений выключите автоматическое
включение PDC при обнаружении препят‐
ствий, например, см. стр. 180, на моечной ус‐
тановке.
Неисправности
Отображается сообщение системы автома‐
тической диагностики.
На дисплее управления зона действия датчи‐
ков заштрихована.
PDC вышла из строя. Проверьте систему на СТОА.
Объемный вид
Принцип действия Surround View содержит различные системы
помощи с камерами, которые осуществляют
поддержку при парковке, маневрировании, а
также на выездах и перекрестках с плохой
видимостью.
▷Видеокамера заднего вида, см. стр. 183▷Вид сверху, см. стр. 186▷Боковой обзор, см. стр. 188Seite 182УправлениеКомфортность езды182
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 183 of 322

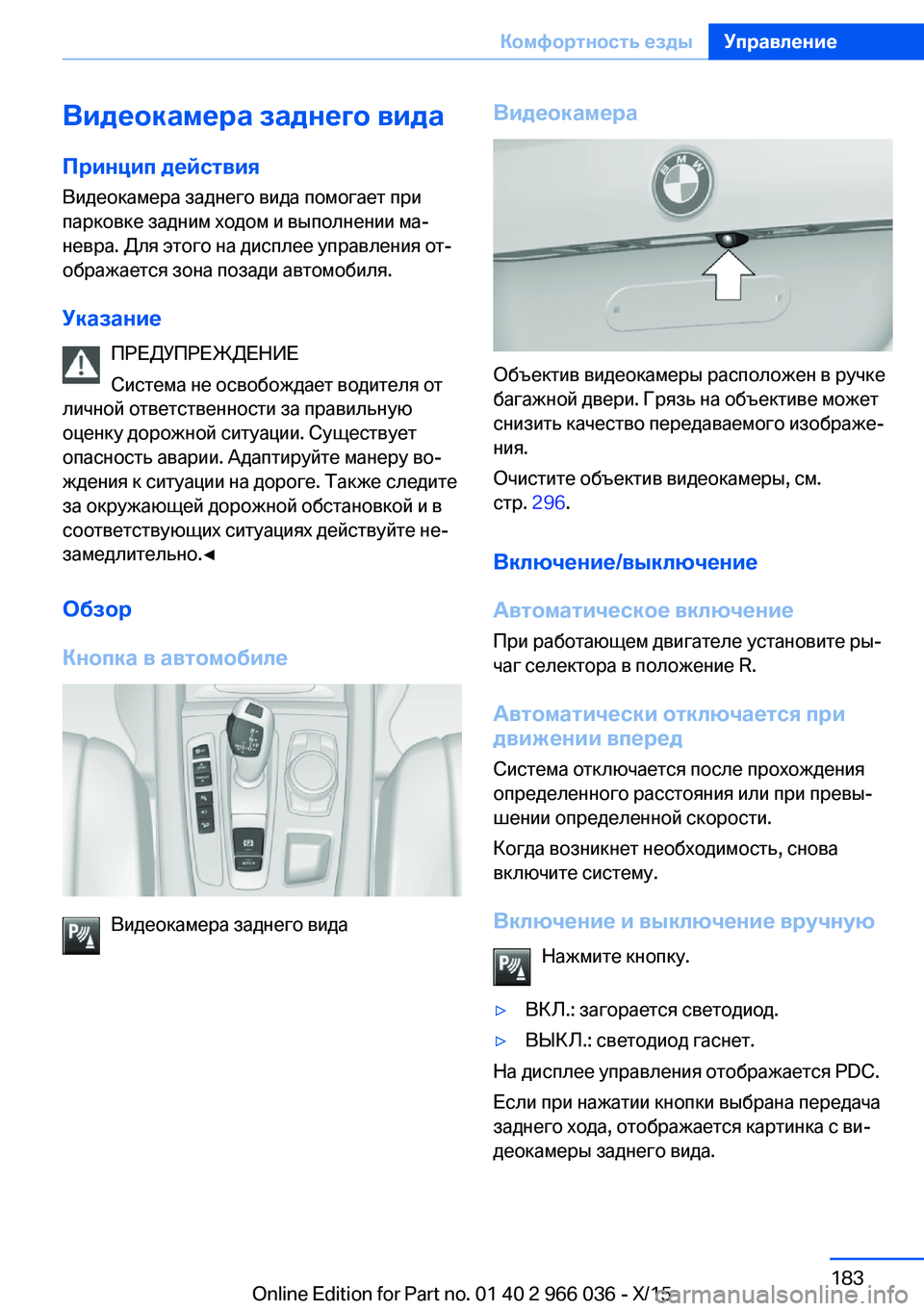

Видеокамера заднего видаПринцип действия
Видеокамера заднего вида помогает при
парковке задним ходом и выполнении ма‐
невра. Для этого на дисплее управления от‐
ображается зона позади автомобиля.
Указание ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Видеокамера заднего вида
Видеокамера
Объектив видеокамеры расположен в ручке
багажной двери. Грязь на объективе может
снизить качество передаваемого изображе‐
ния.
Очистите объектив видеокамеры, см.
стр. 296.
Включение/выключение
Автоматическое включение
При работающем двигателе установите ры‐
чаг селектора в положение R.
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Включение и выключение вручную Нажмите кнопку.
▷ВКЛ.: загорается светодиод.▷ВЫКЛ.: светодиод гаснет.
На дисплее управления отображается PDC.
Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Seite 183Комфортность ездыУправление183
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 184 of 322

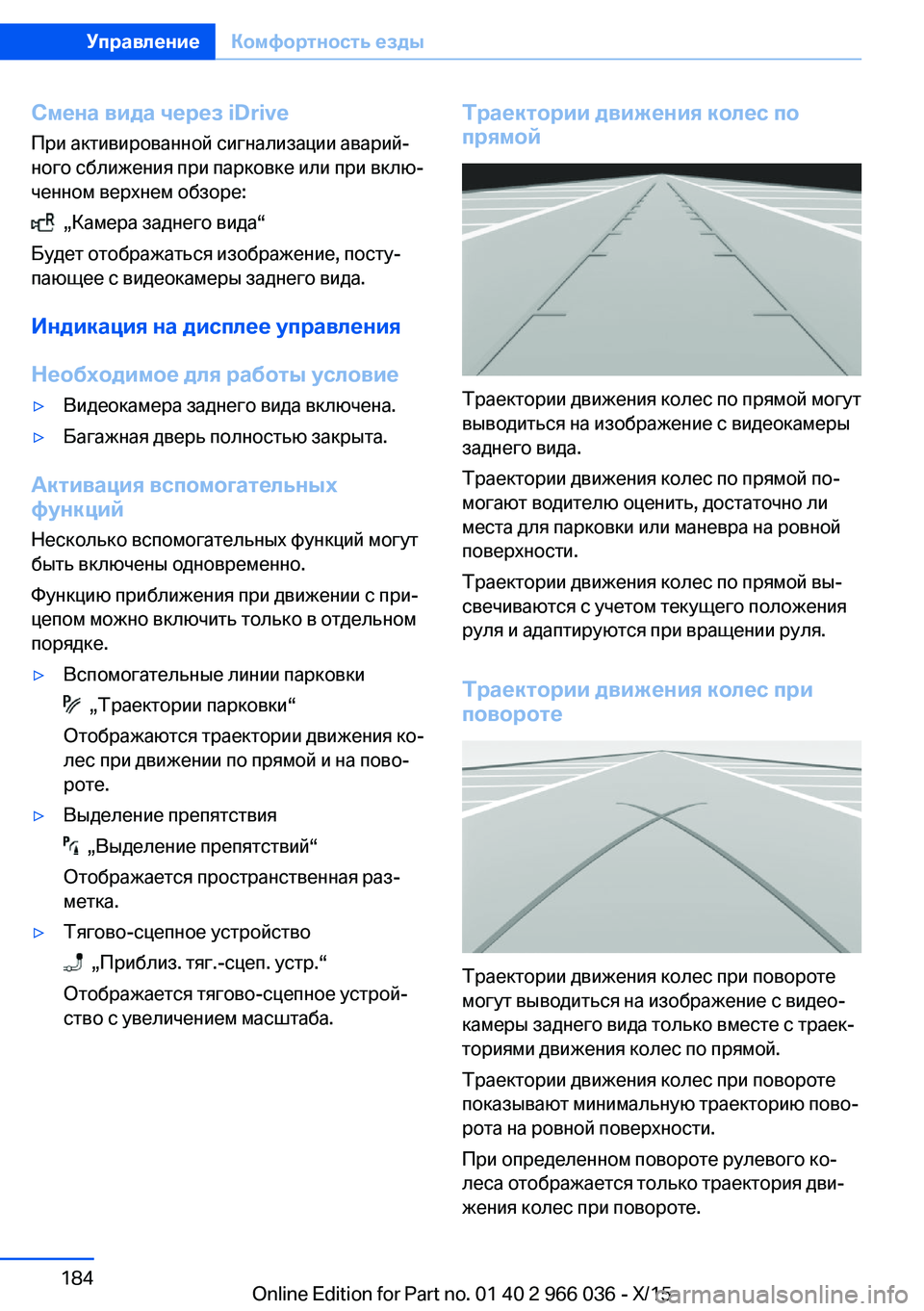

Смена вида через iDriveПри активированной сигнализации аварий‐
ного сближения при парковке или при вклю‐
ченном верхнем обзоре:
„Камера заднего вида“
Будет отображаться изображение, посту‐
пающее с видеокамеры заднего вида.
Индикация на дисплее управления
Необходимое для работы условие
▷Видеокамера заднего вида включена.▷Багажная дверь полностью закрыта.
Активация вспомогательных
функций
Несколько вспомогательных функций могут
быть включены одновременно.
Функцию приближения при движении с при‐
цепом можно включить только в отдельном
порядке.
▷Вспомогательные линии парковки
„Траектории парковки“
Отображаются траектории движения ко‐
лес при движении по прямой и на пово‐
роте.
▷Выделение препятствия
„Выделение препятствий“
Отображается пространственная раз‐
метка.
▷Тягово-сцепное устройство
„Приблиз. тяг.-сцеп. устр.“
Отображается тягово-сцепное устрой‐
ство с увеличением масштаба.
Траектории движения колес по
прямой
Траектории движения колес по прямой могут
выводиться на изображение с видеокамеры
заднего вида.
Траектории движения колес по прямой по‐
могают водителю оценить, достаточно ли
места для парковки или маневра на ровной
поверхности.
Траектории движения колес по прямой вы‐
свечиваются с учетом текущего положения
руля и адаптируются при вращении руля.
Траектории движения колес при
повороте
Траектории движения колес при повороте
могут выводиться на изображение с видео‐
камеры заднего вида только вместе с траек‐
ториями движения колес по прямой.
Траектории движения колес при повороте
показывают минимальную траекторию пово‐
рота на ровной поверхности.
При определенном повороте рулевого ко‐
леса отображается только траектория дви‐
жения колес при повороте.
Seite 184УправлениеКомфортность езды184
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 185 of 322

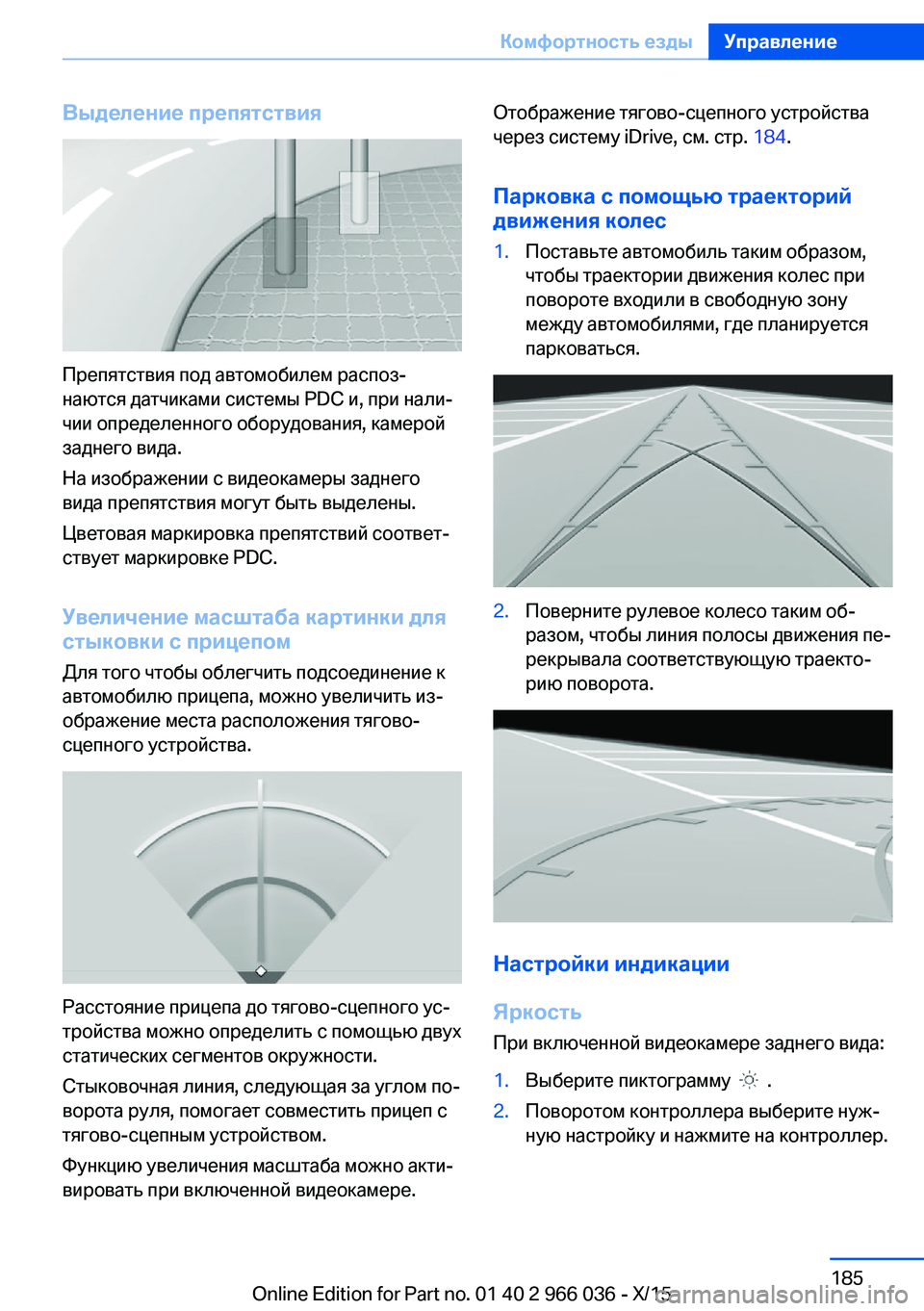

Выделение препятствия
Препятствия под автомобилем распоз‐
наются датчиками системы PDC и, при нали‐
чии определенного оборудования, камерой
заднего вида.
На изображении с видеокамеры заднего
вида препятствия могут быть выделены.
Цветовая маркировка препятствий соответ‐
ствует маркировке PDC.
Увеличение масштаба картинки для
стыковки с прицепом
Для того чтобы облегчить подсоединение к
автомобилю прицепа, можно увеличить из‐
ображение места расположения тягово-
сцепного устройства.
Расстояние прицепа до тягово-сцепного ус‐
тройства можно определить с помощью двух
статических сегментов окружности.
Стыковочная линия, следующая за углом по‐
ворота руля, помогает совместить прицеп с
тягово-сцепным устройством.
Функцию увеличения масштаба можно акти‐
вировать при включенной видеокамере.
Отображение тягово-сцепного устройства
через систему iDrive, см. стр. 184.
Парковка с помощью траекторий движения колес1.Поставьте автомобиль таким образом,
чтобы траектории движения колес при
повороте входили в свободную зону
между автомобилями, где планируется
парковаться.2.Поверните рулевое колесо таким об‐
разом, чтобы линия полосы движения пе‐
рекрывала соответствующую траекто‐
рию поворота.
Настройки индикации
Яркость При включенной видеокамере заднего вида:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.Seite 185Комфортность ездыУправление185
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 186 of 322

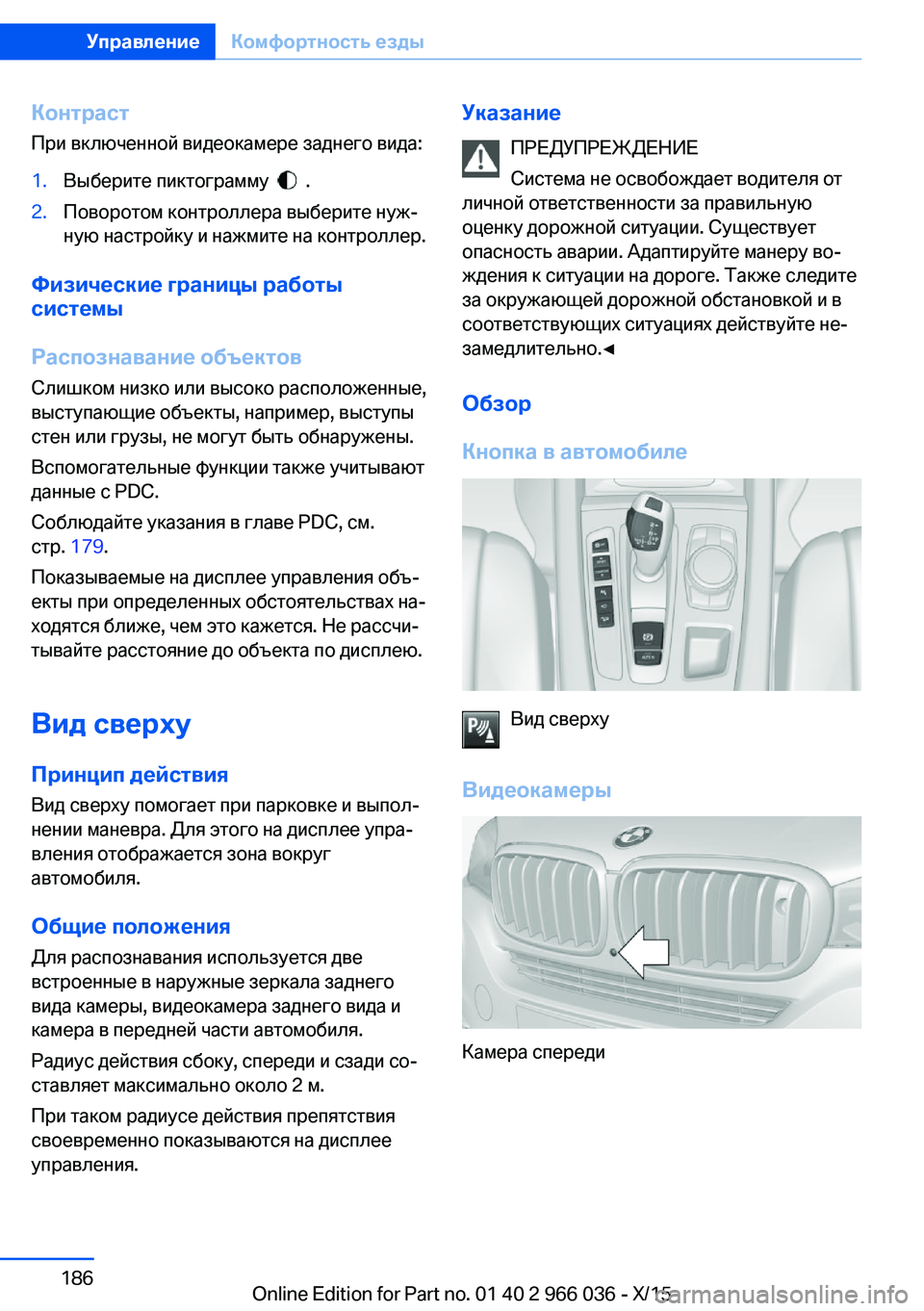

КонтрастПри включенной видеокамере заднего вида:1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Физические границы работы
системы
Распознавание объектов Слишком низко или высоко расположенные,
выступающие объекты, например, выступы
стен или грузы, не могут быть обнаружены.
Вспомогательные функции также учитывают
данные с PDC.
Соблюдайте указания в главе PDC, см.
стр. 179.
Показываемые на дисплее управления объ‐
екты при определенных обстоятельствах на‐
ходятся ближе, чем это кажется. Не рассчи‐
тывайте расстояние до объекта по дисплею.
Вид сверху
Принцип действия
Вид сверху помогает при парковке и выпол‐
нении маневра. Для этого на дисплее упра‐
вления отображается зона вокруг
автомобиля.
Общие положения Для распознавания используется две
встроенные в наружные зеркала заднего
вида камеры, видеокамера заднего вида и
камера в передней части автомобиля.
Радиус действия сбоку, спереди и сзади со‐
ставляет максимально около 2 м.
При таком радиусе действия препятствия
своевременно показываются на дисплее
управления.
Указание
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Вид сверху
Видеокамеры
Камера спереди
Seite 186УправлениеКомфортность езды186
Online Edition for Part no. 01 40 2 966 036 - X/15

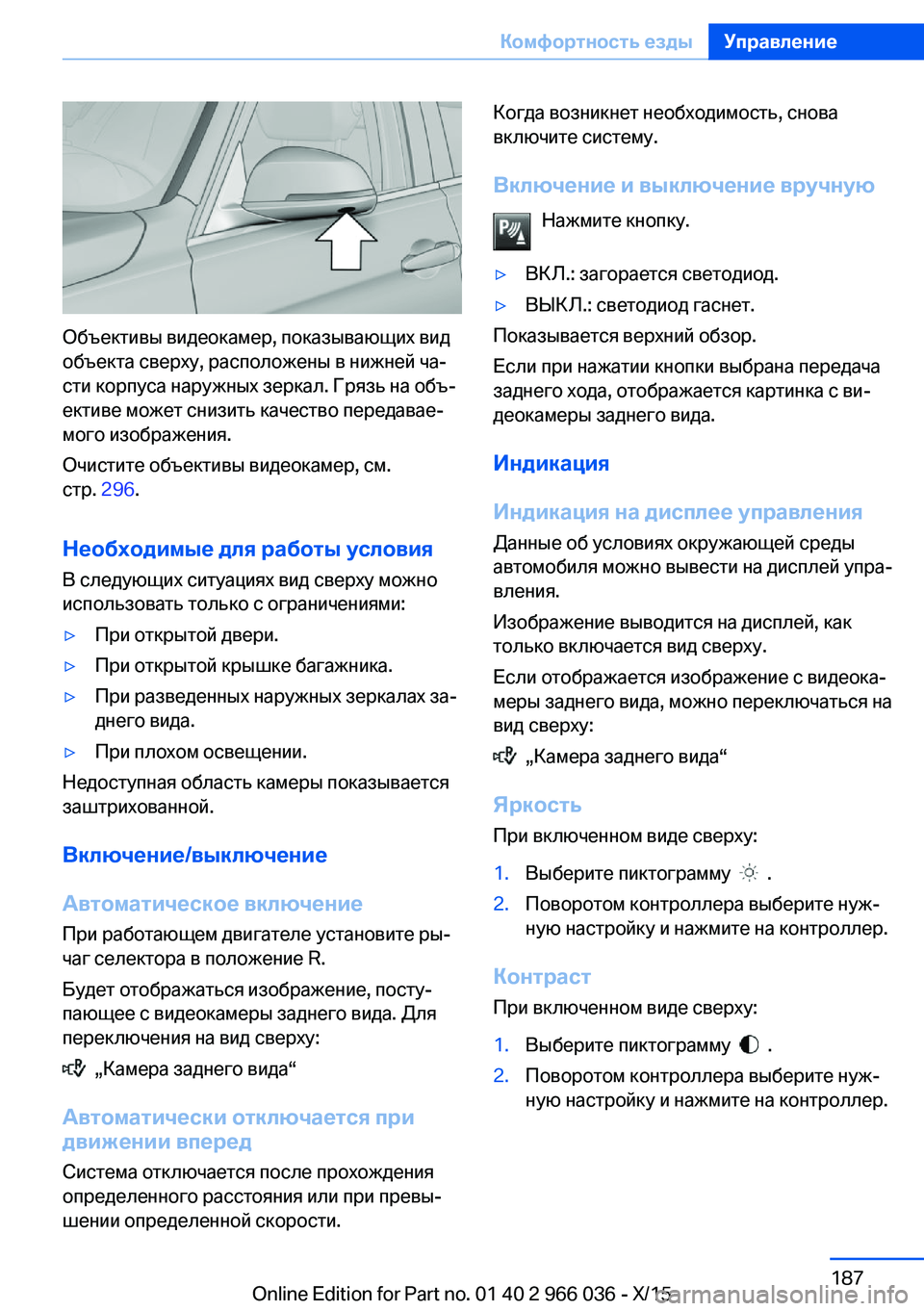

Page 187 of 322

Объективы видеокамер, показывающих вид
объекта сверху, расположены в нижней ча‐
сти корпуса наружных зеркал. Грязь на объ‐
ективе может снизить качество передавае‐
мого изображения.
Очистите объективы видеокамер, см.
стр. 296.
Необходимые для работы условия
В следующих ситуациях вид сверху можно
использовать только с ограничениями:
▷При открытой двери.▷При открытой крышке багажника.▷При разведенных наружных зеркалах за‐
днего вида.▷При плохом освещении.
Недоступная область камеры показывается
заштрихованной.
Включение/выключение
Автоматическое включение При работающем двигателе установите ры‐
чаг селектора в положение R.
Будет отображаться изображение, посту‐
пающее с видеокамеры заднего вида. Для
переключения на вид сверху:
„Камера заднего вида“
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Включение и выключение вручную Нажмите кнопку.▷ВКЛ.: загорается светодиод.▷ВЫКЛ.: светодиод гаснет.
Показывается верхний обзор.
Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Индикация
Индикация на дисплее управления
Данные об условиях окружающей среды
автомобиля можно вывести на дисплей упра‐
вления.
Изображение выводится на дисплей, как
только включается вид сверху.
Если отображается изображение с видеока‐
меры заднего вида, можно переключаться на
вид сверху:
„Камера заднего вида“
Яркость При включенном виде сверху:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенном виде сверху:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.Seite 187Комфортность ездыУправление187
Online Edition for Part no. 01 40 2 966 036 - X/15

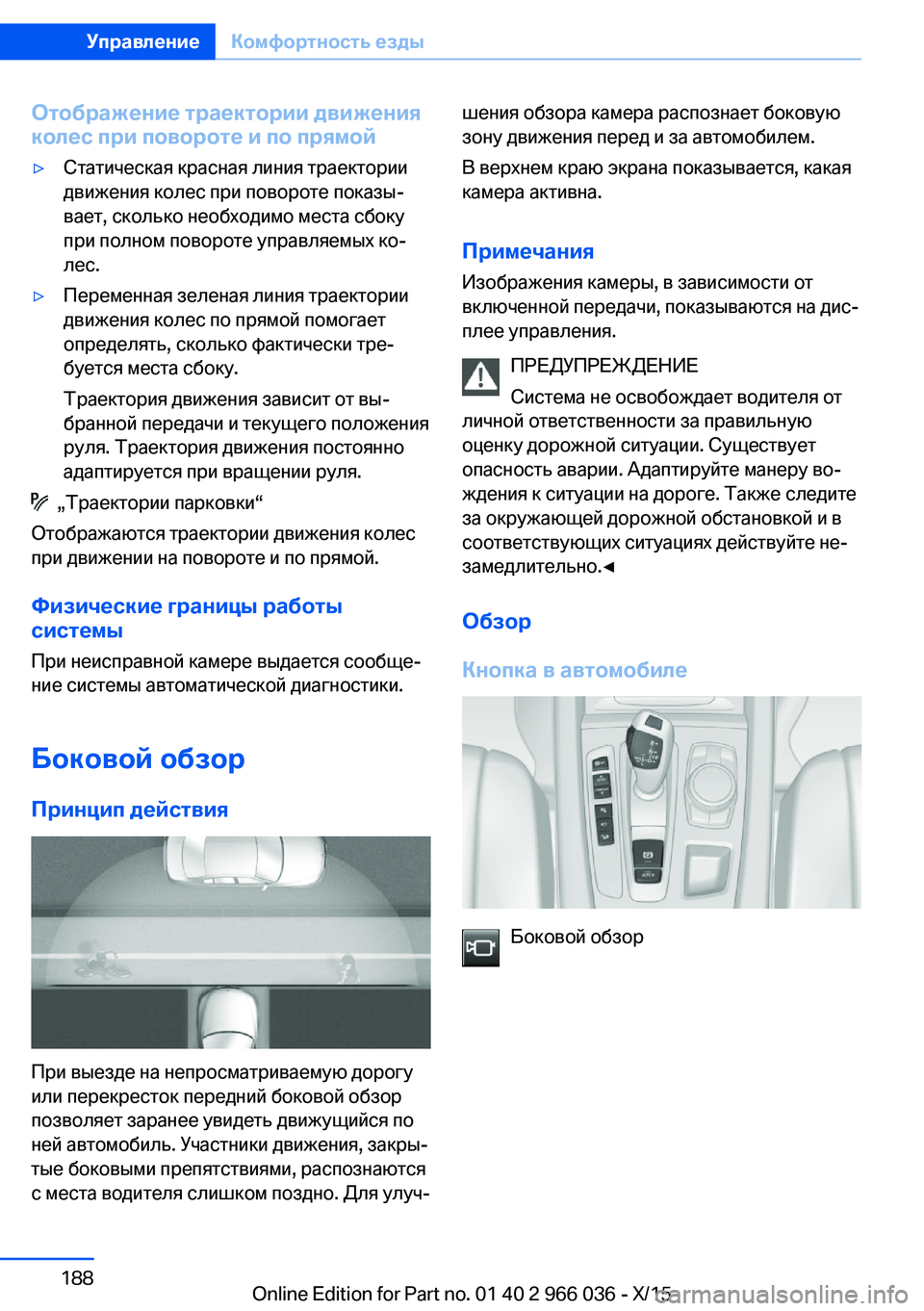

Page 188 of 322

Отображение траектории движения
колес при повороте и по прямой▷Статическая красная линия траектории
движения колес при повороте показы‐
вает, сколько необходимо места сбоку
при полном повороте управляемых ко‐
лес.▷Переменная зеленая линия траектории
движения колес по прямой помогает
определять, сколько фактически тре‐
буется места сбоку.
Траектория движения зависит от вы‐
бранной передачи и текущего положения
руля. Траектория движения постоянно
адаптируется при вращении руля.
„Траектории парковки“
Отображаются траектории движения колес
при движении на повороте и по прямой.
Физические границы работы
системы
При неисправной камере выдается сообще‐
ние системы автоматической диагностики.
Боковой обзор
Принцип действия
При выезде на непросматриваемую дорогу
или перекресток передний боковой обзор
позволяет заранее увидеть движущийся по
ней автомобиль. Участники движения, закры‐
тые боковыми препятствиями, распознаются
с места водителя слишком поздно. Для улуч‐
шения обзора камера распознает боковую
зону движения перед и за автомобилем.
В верхнем краю экрана показывается, какая
камера активна.
Примечания
Изображения камеры, в зависимости от
включенной передачи, показываются на дис‐
плее управления.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Боковой обзор
Seite 188УправлениеКомфортность езды188
Online Edition for Part no. 01 40 2 966 036 - X/15

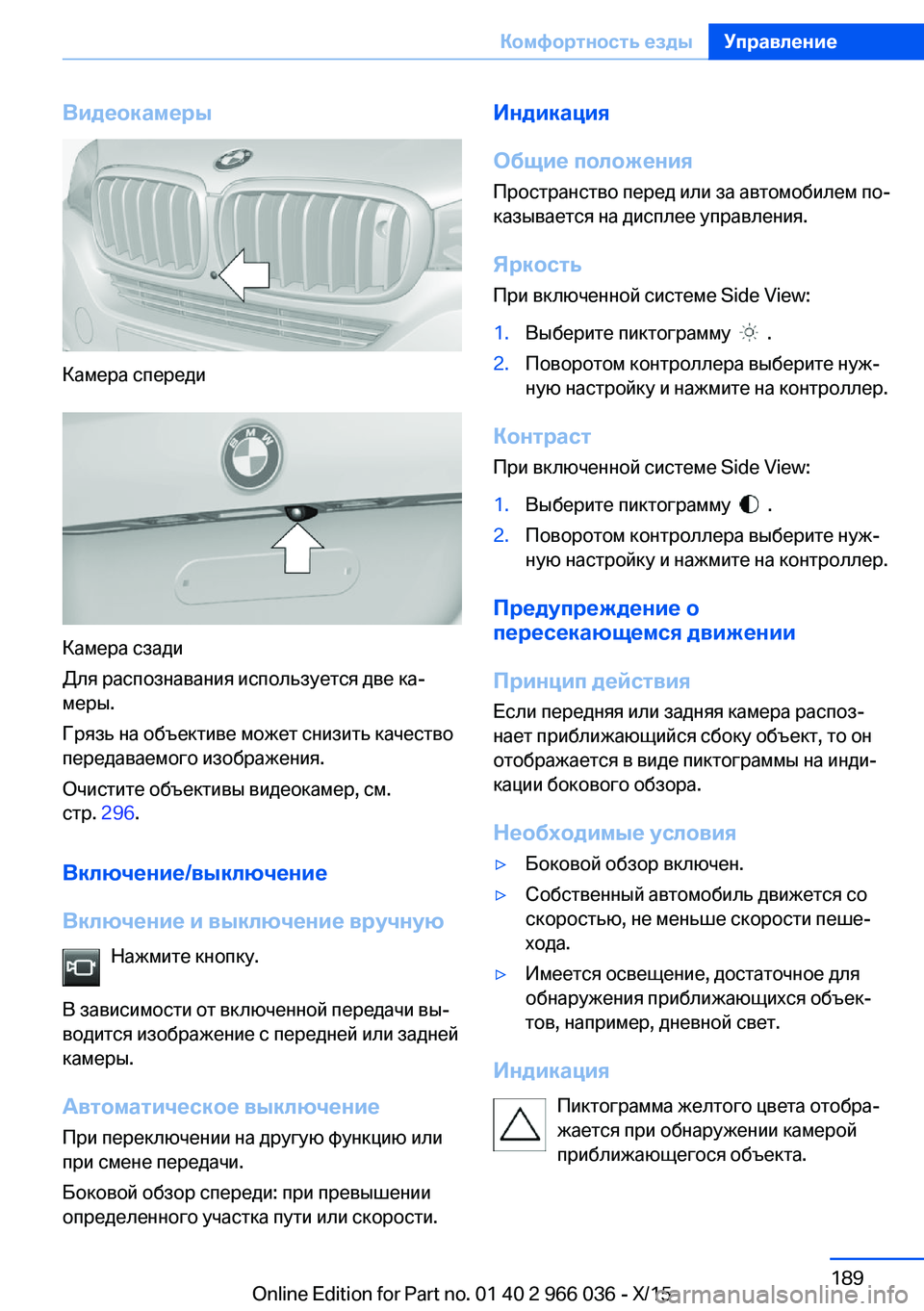

Page 189 of 322

Видеокамеры
Камера спереди
Камера сзади
Для распознавания используется две ка‐
меры.
Грязь на объективе может снизить качество
передаваемого изображения.
Очистите объективы видеокамер, см.
стр. 296.
Включение/выключение
Включение и выключение вручную Нажмите кнопку.
В зависимости от включенной передачи вы‐
водится изображение с передней или задней
камеры.
Автоматическое выключение При переключении на другую функцию или
при смене передачи.
Боковой обзор спереди: при превышении
определенного участка пути или скорости.
Индикация
Общие положения Пространство перед или за автомобилем по‐
казывается на дисплее управления.
Яркость
При включенной системе Side View:1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенной системе Side View:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Предупреждение о
пересекающемся движении
Принцип действия
Если передняя или задняя камера распоз‐
нает приближающийся сбоку объект, то он
отображается в виде пиктограммы на инди‐
кации бокового обзора.
Необходимые условия
▷Боковой обзор включен.▷Собственный автомобиль движется со
скоростью, не меньше скорости пеше‐
хода.▷Имеется освещение, достаточное для
обнаружения приближающихся объек‐
тов, например, дневной свет.
Индикация
Пиктограмма желтого цвета отобра‐
жается при обнаружении камерой
приближающегося объекта.
Seite 189Комфортность ездыУправление189
Online Edition for Part no. 01 40 2 966 036 - X/15

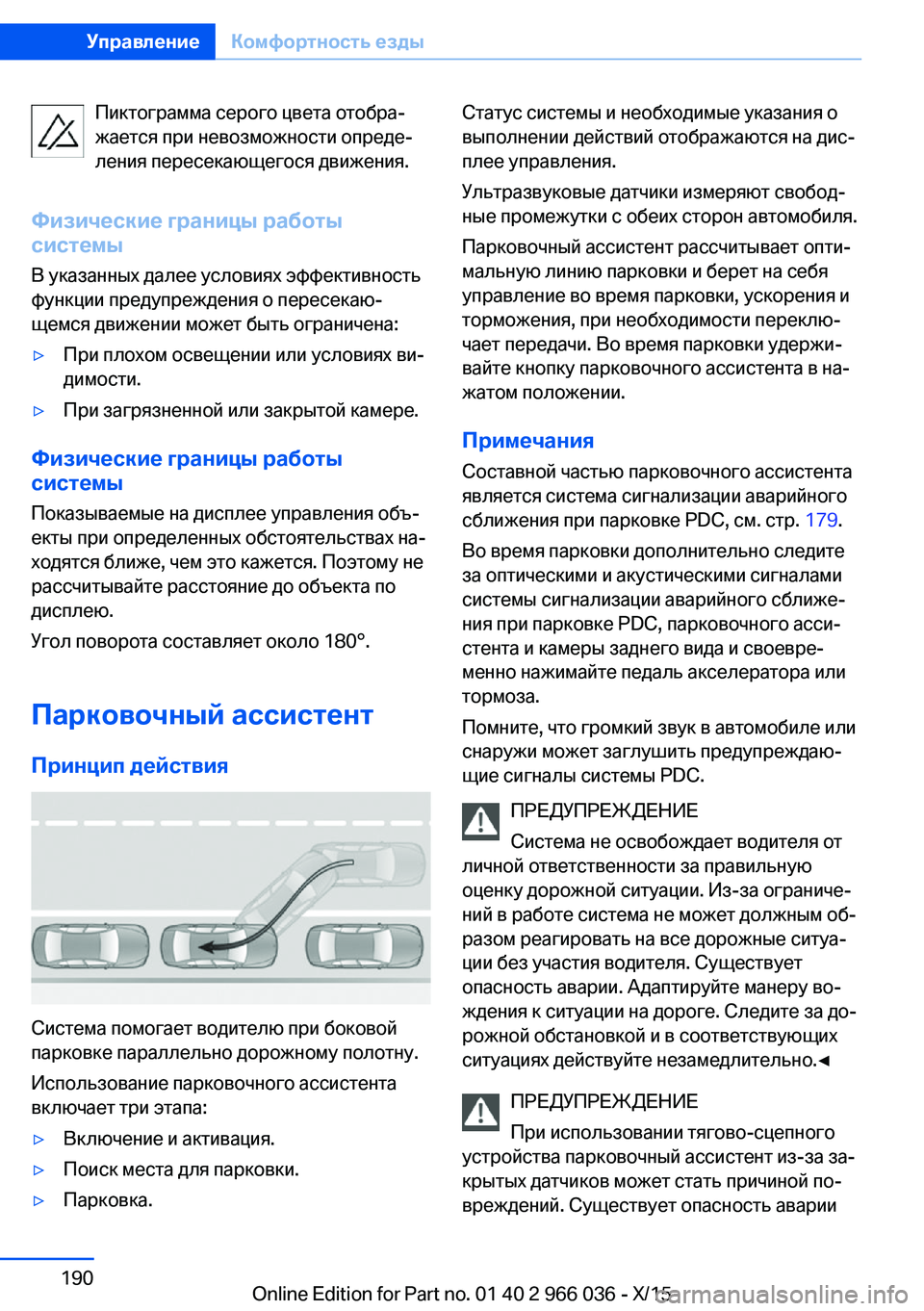

Page 190 of 322

Пиктограмма серого цвета отобра‐
жается при невозможности опреде‐
ления пересекающегося движения.
Физические границы работы
системы
В указанных далее условиях эффективность
функции предупреждения о пересекаю‐
щемся движении может быть ограничена:▷При плохом освещении или условиях ви‐
димости.▷При загрязненной или закрытой камере.
Физические границы работы
системы
Показываемые на дисплее управления объ‐
екты при определенных обстоятельствах на‐
ходятся ближе, чем это кажется. Поэтому не
рассчитывайте расстояние до объекта по
дисплею.
Угол поворота составляет около 180°.
Парковочный ассистент
Принцип действия
Система помогает водителю при боковой
парковке параллельно дорожному полотну.
Использование парковочного ассистента
включает три этапа:
▷Включение и активация.▷Поиск места для парковки.▷Парковка.Статус системы и необходимые указания о
выполнении действий отображаются на дис‐
плее управления.
Ультразвуковые датчики измеряют свобод‐
ные промежутки с обеих сторон автомобиля.
Парковочный ассистент рассчитывает опти‐
мальную линию парковки и берет на себя
управление во время парковки, ускорения и
торможения, при необходимости переклю‐
чает передачи. Во время парковки удержи‐
вайте кнопку парковочного ассистента в на‐
жатом положении.
Примечания
Составной частью парковочного ассистента
является система сигнализации аварийного
сближения при парковке PDC, см. стр. 179.
Во время парковки дополнительно следите
за оптическими и акустическими сигналами
системы сигнализации аварийного сближе‐
ния при парковке PDC, парковочного асси‐
стента и камеры заднего вида и своевре‐
менно нажимайте педаль акселератора или
тормоза.
Помните, что громкий звук в автомобиле или
снаружи может заглушить предупреждаю‐
щие сигналы системы PDC.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Из-за ограниче‐
ний в работе система не может должным об‐
разом реагировать на все дорожные ситуа‐
ции без участия водителя. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Следите за до‐
рожной обстановкой и в соответствующих
ситуациях действуйте незамедлительно.◀
ПРЕДУПРЕЖДЕНИЕ
При использовании тягово-сцепного
устройства парковочный ассистент из-за за‐
крытых датчиков может стать причиной по‐
вреждений. Существует опасность аварииSeite 190УправлениеКомфортность езды190
Online Edition for Part no. 01 40 2 966 036 - X/15
