COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 02-4
X35 . .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-1
03-1
X44 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X45 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X50 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box, rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . 03-4
X51 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X52 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-4
X53 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X56 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X58 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X63 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-4
X64 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-4
X65 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash (M VERSIONS AND Z3 VERSIONS LATE PRODUCTION) 03-4
X65 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below RH side of dash (Z3 VERSIONS EARLY PRODUCTION) . . . . . . . . . . . . . . . . 50-2 03-4
X70 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3 06-2
X72 . .
(6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-2
05-3
X74 . . (50 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2 11-2
X78 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1 03-1
X82 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1 05-5
X85 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-3 05-5
X87 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-1
02-5
X105 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-1
Page 292 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X106 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-1
X107 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir
X111 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X113 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . behind RH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3 06-3
X114 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-2 06-3
X118 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind LH front wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-2
X121 .
(2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-1
X123 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir
X127 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2 05-4
X128 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-5
X130 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X131 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29-2
X132 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front LH wheel well
X133 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front RH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X134 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X135 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29-3
X137 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 02-5
X142 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under LH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-1
X143 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3
X163 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir near RH headlight
assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
05-5
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2
Page 293 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X166 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X168 .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
on steering wheel
X170 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2
X256 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-5
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 03-5
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 20-2 01-3
X275 .
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-2
03-1
X275 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3 03-1
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 03-1
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2 03-1
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-1 05-1
X295 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-2
03-3
X311 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1 01-1
X311 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-2 01-1
X312 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40-1
X315 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-1
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-2
X316 . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 01-1 02-1
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X322 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19-1
03-6
X324 . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
Page 294 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-3 03-1
X336 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X351 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 01-1
X352 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1 01-1
X357 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X371 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 02-5
X372 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
09-1
X379 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1
X380 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2
X389 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LEFT FRONT AUXILIARY TURN LIGHT
X390 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RIGHT FRONT AUXILIARY TURN LIGHT
X400 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1
X413 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . HIGH LEVEL STOP LIGHT (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-2 01-1
X413 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . HIGH LEVEL STOP LIGHT (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X423 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
below center console on rear of park brake lever
X424 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel (ROADSTER)
X424 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in roof panel (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-3
X492 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
X494 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X503 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20-3
07-2
X504 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 03-1
Page 295 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X509 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . . 03-4
X510 .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . . .
03-4
X511 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 02-1
X516 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-6
X521 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . center console (Z3 COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X521 . (4 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . center console (M VERSIONS Z3 ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X522 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-3
X531 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3
X532 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3
X537 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . REAR LEFT MID–HIGH RANGE SPEAKER (ROADSTER) . . . . . . . . . . . . . . . . . . . . 10-1 01-1
X537 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in roof panel, REAR LEFT MID–HIGH RANGE SPEAKER (COUPE) . . . . . . . . . . . . 01-1
X538 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
REAR RIGHT MID–HIGH RANGE SPEAKER (ROADSTER) . . . . . . . . . . . . . . . . . . .
07-3
01-1
X538 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in roof panel, REAR RIGHT MID–HIGH RANGE SPEAKER (COUPE) . . . . . . . . . . . 01-1
X539 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X605 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . . . 27-3 01-5
X605 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . .
40-3
01-5
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel (ROADSTER) . . . . . . . . . . . . 27-3 00-3
X606 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment behind trim panel (COUPE) . . . . . . . . . 40-3 00-3
X623 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 07-1
X624 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 07-1
X625 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-2
08-2
X641 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 07-4

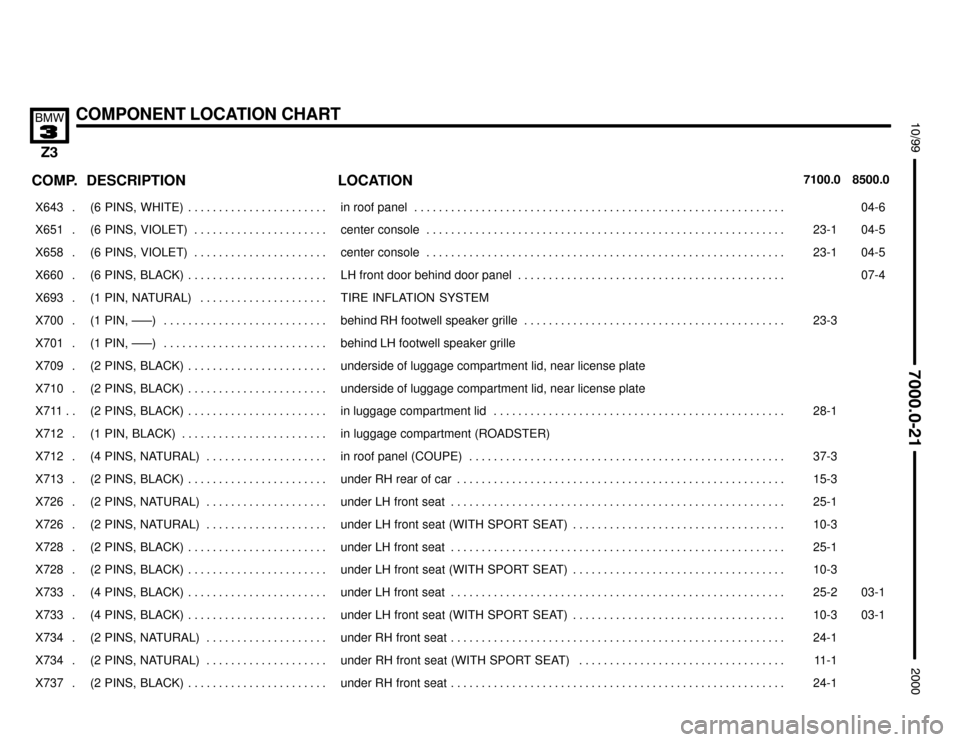

Page 296 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X643 . (6 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-6
X651 .
(6 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
04-5
X658 . (6 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 04-5
X660 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X693 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . TIRE INFLATION SYSTEM
X700 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-3
X701 .
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind LH footwell speaker grille
X709 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate
X710 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate
X711 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1
X712 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment (ROADSTER)
X712 .
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
in roof panel (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37-3
X713 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3
X726 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1
X726 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X728 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-1
X728 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3
X733 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 03-1
X733 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3 03-1
X734 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1
X734 .
(2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-1
X737 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1
Page 297 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X737 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
X740 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2
03-1
X740 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
X742 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in passenger’s door
X744 . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 05-4
X746 . (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 10-5
X747 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . .
in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-1
X749 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
X753 . (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 10-5
X760 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RIGHT REAR HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X761 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RIGHT REAR SPEAKER
X762 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LEFT REAR HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X763 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LEFT REAR SPEAKER
X766 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH front of vehicle
X767 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH front of vehicle
X768 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on front LH wheel well
X769 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH front of wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X770 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in RH front bumper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3
X771 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
X778 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X778 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
under LH front seat (WITH SPORT SEAT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-2
07-1
X782 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box above . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3 11-3
Page 298 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X783 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-3 11-3
X898 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console (M COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-1
X898 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under rear storage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-2 07-1
X898 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (Z3 COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3
X904 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X905 . (7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3 09-3
X1014
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-3
X1098 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 01-1
X1116 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X1143 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-3 02-3
X1148 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front RH wheel well
X1155
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console (M VERSIONS)
X1155 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (Z3 ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1166 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X1170 (25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41-1 09-4
X1175
(83 PINS, NATURAL) . . . . . . . . . . . . . . . . . . .
behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
00-2
08-4
X1178 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2
X1193 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 01-1
X1213 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X1255 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . TIRE INFLATION SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X1265
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .
HARD TOP CONNECTOR 1
X1266 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1
Page 299 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1376 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . 03-4
X1380
(1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-3
X1381 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille
X1439 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X1441 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1517 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2 09-2
X1529
(1 PIN, ––– ) . . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box
X1530 (1 PIN, NATURAL ) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-1
X1653 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49-2 02-5
X1655 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49-2 02-5
X1656
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
48-1
X1658 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49-3 11-3
X1715 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in rear left speaker box (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3 03-1
X1715 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . 40-3 03-1
X1717
(42 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
in RH forward side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
38-1
12-2
X1746 (43 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46-3 12-1
X1747 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48-1 02-5
X1748 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48-1 02-5
X1764 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49-1 01-1
X1770
(3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . .
in RH forward side of luggage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . . .
38-1
07-5
X1770 (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . 07-5
Page 300 of 382
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1775 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-5
X1805
(15 PINS, NATURAL) . . . . . . . . . . . . . . . . . . .
LH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
49-1
05-1
X1883 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2
X1884 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . RH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-2
X1885 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3 10-1
X1886 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-1 10-1
X1976
CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . .
below LH side of dash
X1977 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1978 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1979 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1980 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1981
CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . .
below LH side of dash
X1982 CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X2213 (15 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1 05-1
X3040 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . TIRE INFLATION SYSTEM
X3158
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .
TIRE INFLATION SYSTEM
X5115 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X5181 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment
X6000 (88 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box (M VERSIONS) . . . . . . . . . . . . . . . . . 00-1 00-1
X6002 (20 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X6002
(20 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . .
04-1
X6011 (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48-2
