CHRYSLER VOYAGER 2001  Service Manual Fig. 3 2.5 LITER DIESEL ENGINE SPLICES REAR
RG8W-95 SPLICE LOCATIONS BUX8Wa-95-7
SPLICE LOCATIONS BUX (Continued)

Page 2612 of 4284

CHRYSLER VOYAGER 2001  Service Manual Fig. 4 2.5 LITER DIESEL ENGINE SPLICES FRONT
8Wa - 95 - 8 8W-95 SPLICE LOCATIONS BUXRG
SPLICE LOCATIONS BUX (Continued)

Page 2613 of 4284

CHRYSLER VOYAGER 2001  Service Manual Fig. 5 ENGINE HARNESS SPLICES - 3.3L/3.8L
RG8W-95 SPLICE LOCATIONS BUX8Wa-95-9
SPLICE LOCATIONS BUX (Continued)

Page 2614 of 4284

CHRYSLER VOYAGER 2001  Service Manual Fig. 6 LEFT FRONT ENGINE COMPARTMENT SPLICES
Fig. 7 LEFT FRONT ENGINE COMPARTMENT DIESEL
8Wa - 95 - 10 8W-95 SPLICE LOCATIONS BUXRG
SPLICE LOCATIONS BUX (Continued)

Page 2615 of 4284

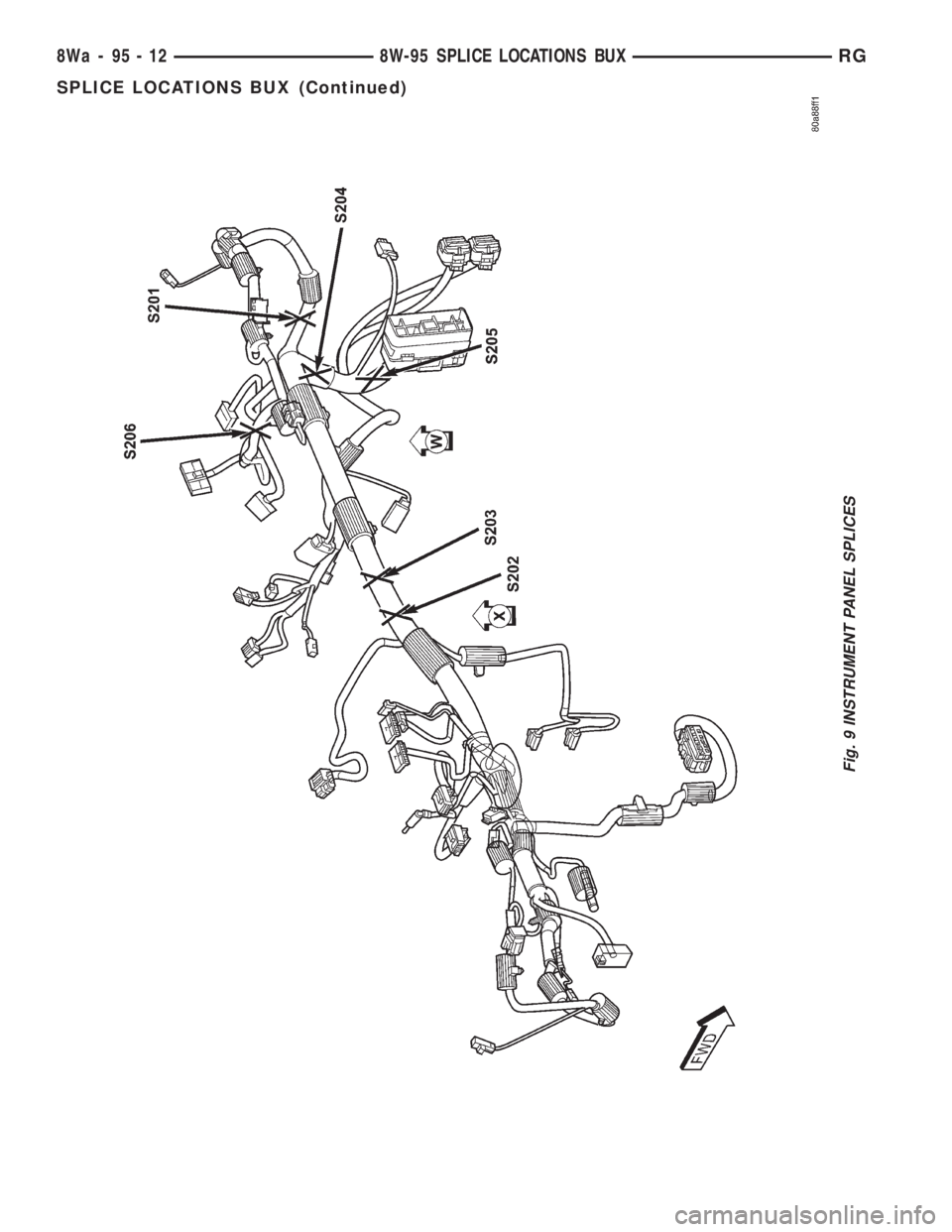

CHRYSLER VOYAGER 2001  Service Manual Fig. 8 RIGHT FRONT ENGINE COMPARTMENT SPLICES
RG8W-95 SPLICE LOCATIONS BUX8Wa-95-11
SPLICE LOCATIONS BUX (Continued)

Page 2616 of 4284

CHRYSLER VOYAGER 2001  Service Manual Fig. 9 INSTRUMENT PANEL SPLICES
8Wa - 95 - 12 8W-95 SPLICE LOCATIONS BUXRG
SPLICE LOCATIONS BUX (Continued)

Page 2617 of 4284

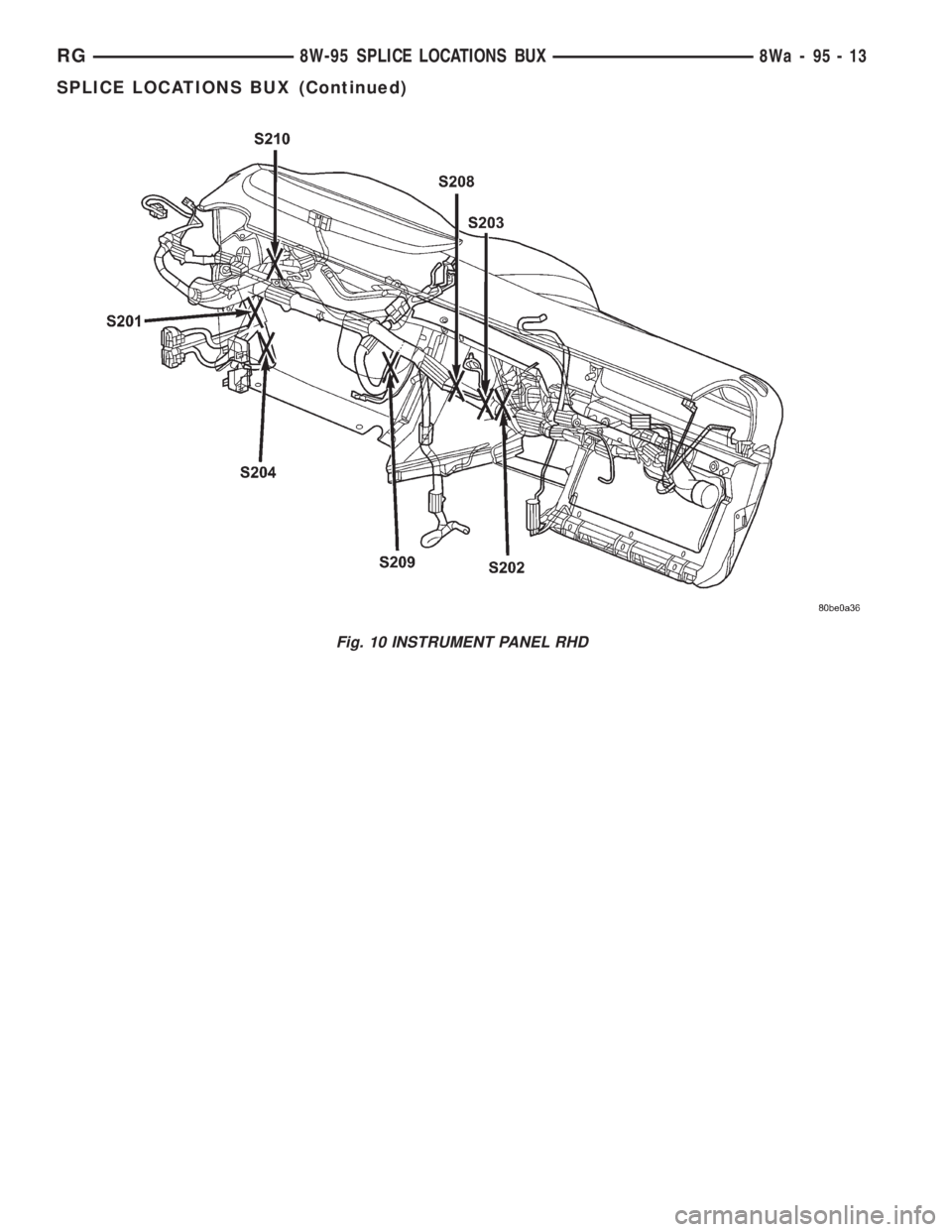

CHRYSLER VOYAGER 2001  Service Manual Fig. 10 INSTRUMENT PANEL RHD
RG8W-95 SPLICE LOCATIONS BUX8Wa-95-13
SPLICE LOCATIONS BUX (Continued)

Page 2618 of 4284

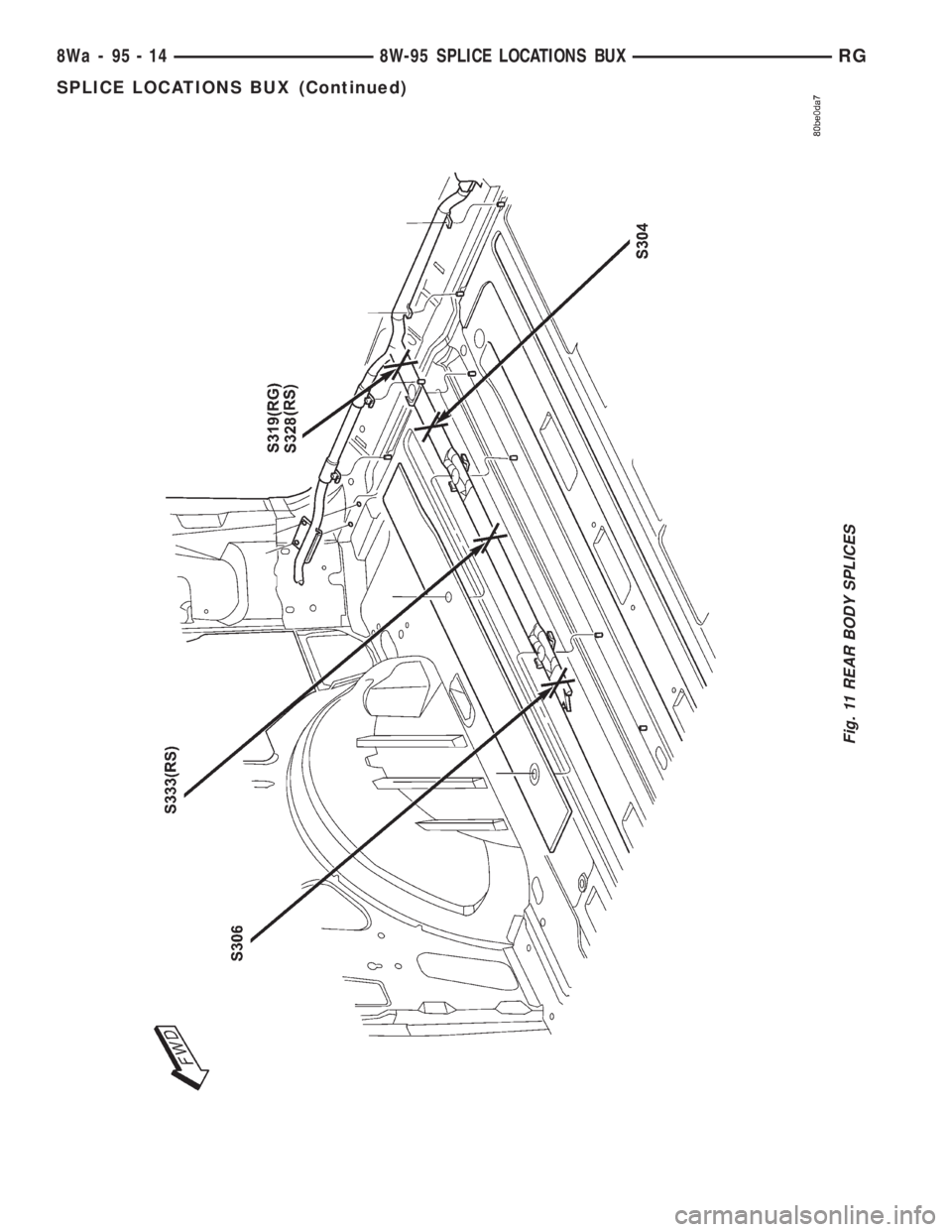

CHRYSLER VOYAGER 2001  Service Manual Fig. 11 REAR BODY SPLICES
8Wa - 95 - 14 8W-95 SPLICE LOCATIONS BUXRG
SPLICE LOCATIONS BUX (Continued)

Page 2619 of 4284

CHRYSLER VOYAGER 2001  Service Manual Fig. 12 BODY HARNESS SPLICES
RG8W-95 SPLICE LOCATIONS BUX8Wa-95-15
SPLICE LOCATIONS BUX (Continued)

Page 2620 of 4284

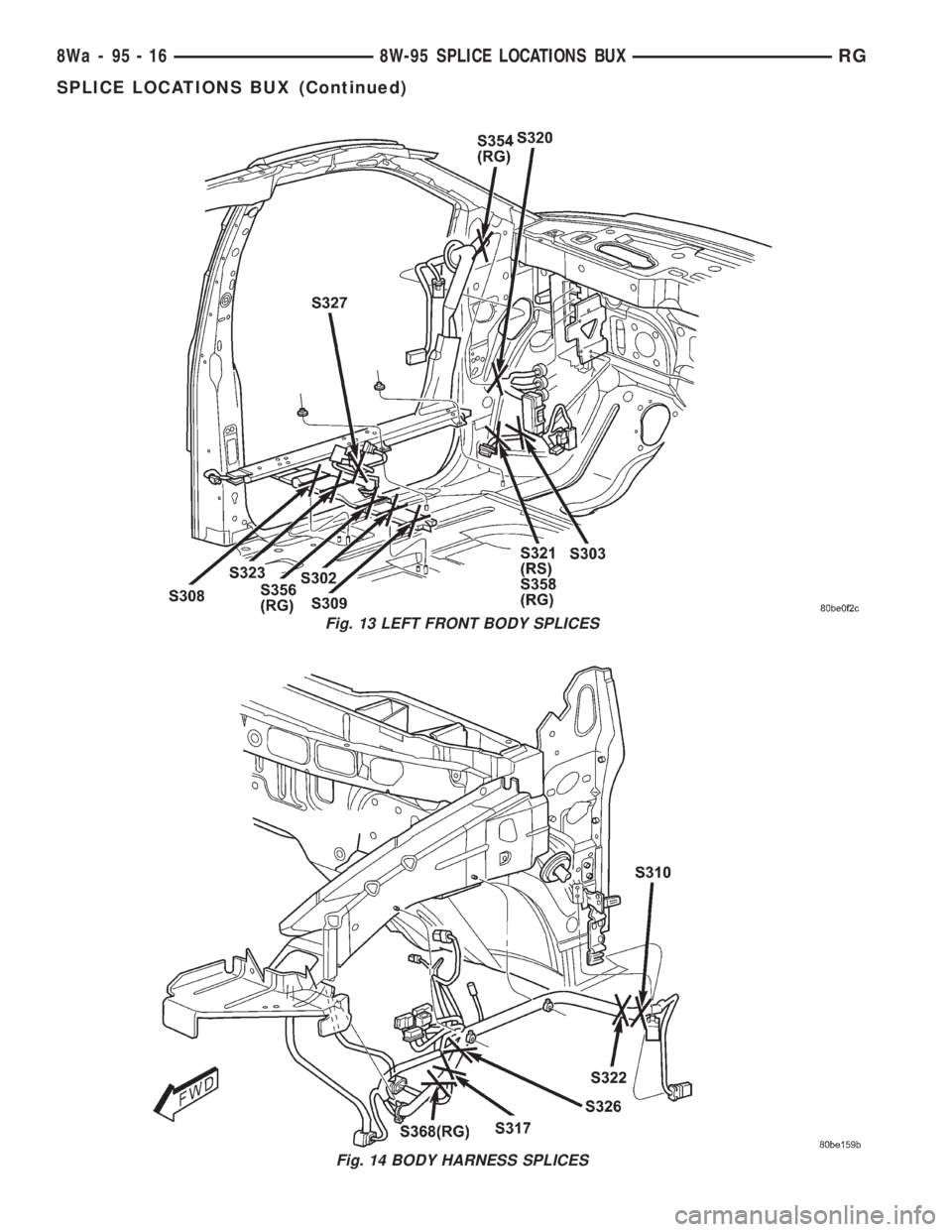

CHRYSLER VOYAGER 2001  Service Manual Fig. 13 LEFT FRONT BODY SPLICES
Fig. 14 BODY HARNESS SPLICES
8Wa - 95 - 16 8W-95 SPLICE LOCATIONS BUXRG
SPLICE LOCATIONS BUX (Continued)
