2

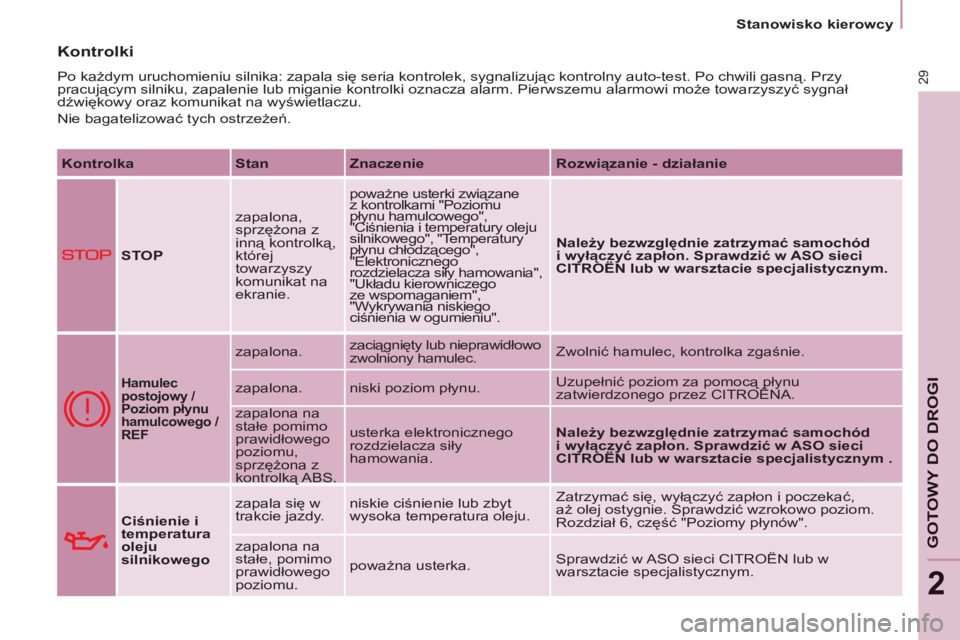

Stanowisko kierowcy

29
GOTOWY DO DROGI
Kontrolki

Po każdym uruchomieniu silnika: zapala się seria kontrolek, sygnalizując kontrolny auto-test. Po chwili gasną. Przy
pracującym silniku, zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał
dźwiękowy oraz komunikat na wyświetlaczu.
Nie bagatelizować tych ostrzeżeń.

Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie



STOP

zapalona,
sprzężona z
inną kontrolką,
której
towarzyszy
komunikat na
ekranie. poważne usterki związane
z kontrolkami "Poziomu
płynu hamulcowego",
"Ciśnienia i temperatury oleju
silnikowego", "Temperatury
płynu chłodzącego",
"Elektronicznego
rozdzielacza siły hamowania",
"Układu kierowniczego
ze wspomaganiem",
"Wykrywania niskiego
ciśnienia w ogumieniu".
Należy
bezwzględnie zatrzymać samochód
i wyłączy
ć zapłon. Sprawdzić w ASO sieci

CITROËN lub w warsztacie specjalistycznym.


Hamulec
postojowy /
Poziom płynu
hamulcowego /
REF

zapalona. zaciągnięty lub nieprawidłowo
zwolniony hamulec. Zwolnić hamulec, kontrolka zgaśnie.
zapalona. niski poziom płynu. Uzupełnić poziom za pomocą płynu
zatwierdzonego przez CITROËNA.
zapalona na
stałe pomimo
prawidłowego
poziomu,
sprzężona z
kontrolką ABS. usterka elektronicznego
rozdzielacza siły
hamowania.
Należy bezwzględnie
zatrzymać
samochód

i
wyłączyć
zapłon.
Sprawdzić
w
ASO
sieci

CITROËN lub w warsztacie specjalistycznym .

Ciśnienie i
temperatura
oleju
silnikowego
zapala się w
trakcie jazdy.
niskie ciśnienie lub zbyt
wysoka temperatura oleju. Zatrzymać się, wyłączyć zapłon i poczekać,
aż olej ostygnie. Sprawdzić wzrokowo poziom.
Rozdział 6, część "Poziomy płynów".
zapalona na
stałe, pomimo
prawidłowego
poziomu. poważna usterka. Sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

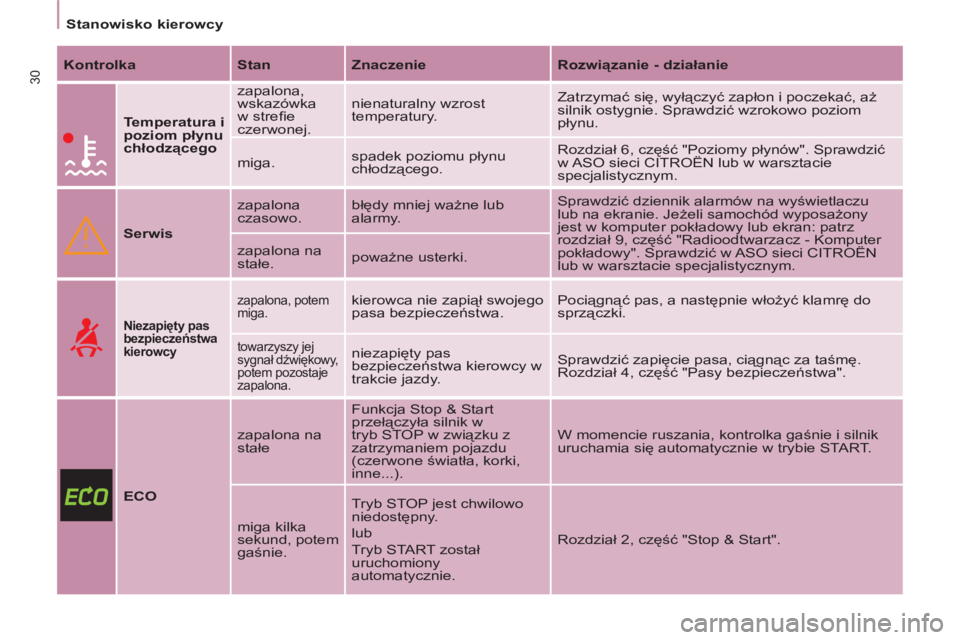

Stanowisko kierowcy

30

Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie




Temperatura i
poziom płynu
chłodzącego
zapalona,
wskazówka
w strefi e
czerwonej. nienaturalny wzrost
temperatury. Zatrzymać się, wyłączyć zapłon i poczekać, aż
silnik ostygnie. Sprawdzić wzrokowo poziom
płynu.
miga. spadek poziomu płynu
chłodzącego. Rozdział 6, część "Poziomy płynów". Sprawdzić
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.


Serwis
zapalona
czasowo. błędy mniej ważne lub
alarmy. Sprawdzić dziennik alarmów na wyświetlaczu
lub na ekranie. Jeżeli samochód wyposażony
jest w komputer pokładowy lub ekran: patrz
rozdział 9, część "Radioodtwarzacz - Komputer
pokładowy". Sprawdzić w ASO sieci CITROËN
lub w warsztacie specjalistycznym. zapalona na
stałe. poważne usterki.



Niezapięty pas
bezpieczeństwa
kierowcy zapalona, potem
miga.
kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć pas, a następnie włożyć klamrę do
sprzączki.

towarzyszy jej
sygnał dźwiękowy,
potem pozostaje
zapalona. niezapięty pas
bezpieczeństwa kierowcy w
trakcie jazdy. Sprawdzić zapięcie pasa, ciągnąc za taśmę.
Rozdział 4, część "Pasy bezpieczeństwa".



ECO
zapalona na
stałe Funkcja Stop & Start
przełączyła silnik w
tryb STOP w związku z
zatrzymaniem pojazdu
(czerwone światła, korki,
inne...). W momencie ruszania, kontrolka gaśnie i silnik
uruchamia się automatycznie w trybie START.
miga kilka
sekund, potem
gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START został
uruchomiony
automatycznie. Rozdział 2, część "Stop & Start".

2

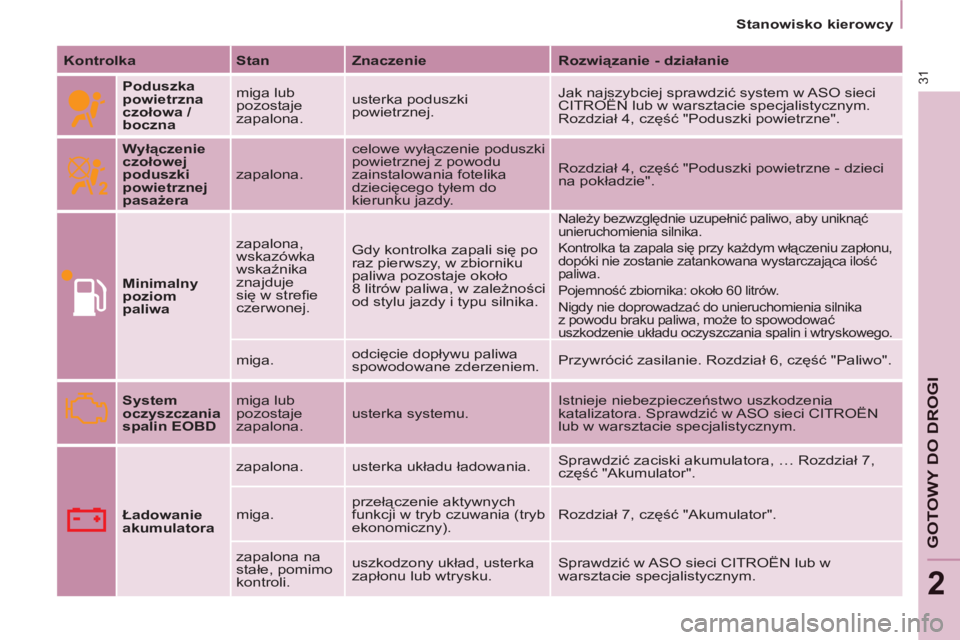

Stanowisko kierowcy

31
GOTOWY DO DROGI


Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie


Poduszka
powietrzna
czołowa /
boczna
miga lub
pozostaje
zapalona. usterka poduszki
powietrznej. Jak najszybciej sprawdzić system w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Rozdział 4, część "Poduszki powietrzne".

Wyłączenie
czołowej
poduszki
powietrznej
pasażera
zapalona. celowe wyłączenie poduszki
powietrznej z powodu
zainstalowania fotelika
dziecięcego tyłem do
kierunku jazdy. Rozdział 4, część "Poduszki powietrzne - dzieci
na pokładzie".

Minimalny
poziom
paliwa
zapalona,
wskazówka
wskaźnika
znajduje
się w strefi e
czerwonej. Gdy kontrolka zapali się po
raz pierwszy, w zbiorniku
paliwa pozostaje około
8 litrów paliwa, w zależności
od stylu jazdy i typu silnika.
Należy bezwzględnie uzupełnić paliwo, aby uniknąć
unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu zapłonu,
dopóki nie zostanie zatankowana wystarczająca ilość
paliwa.
Pojemność zbiornika: około 60 litrów.
Nigdy nie doprowadzać do unieruchomienia silnika
z powodu braku paliwa, może to spowodować
uszkodzenie układu oczyszczania spalin i wtryskowego.

miga. odcięcie dopływu paliwa
spowodowane zderzeniem. Przywrócić zasilanie. Rozdział 6, część "Paliwo".

System
oczyszczania
spalin EOBD
miga lub
pozostaje
zapalona. usterka systemu. Istnieje niebezpieczeństwo uszkodzenia
katalizatora. Sprawdzić w ASO sieci CITROËN
lub w warsztacie specjalistycznym.

Ładowanie
akumulatora
zapalona. usterka układu ładowania. Sprawdzić zaciski akumulatora, … Rozdział 7,
część "Akumulator".
miga. przełączenie aktywnych
funkcji w tryb czuwania (tryb
ekonomiczny). Rozdział 7, część "Akumulator".
zapalona na
stałe, pomimo
kontroli. uszkodzony układ, usterka
zapłonu lub wtrysku. Sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

ABS

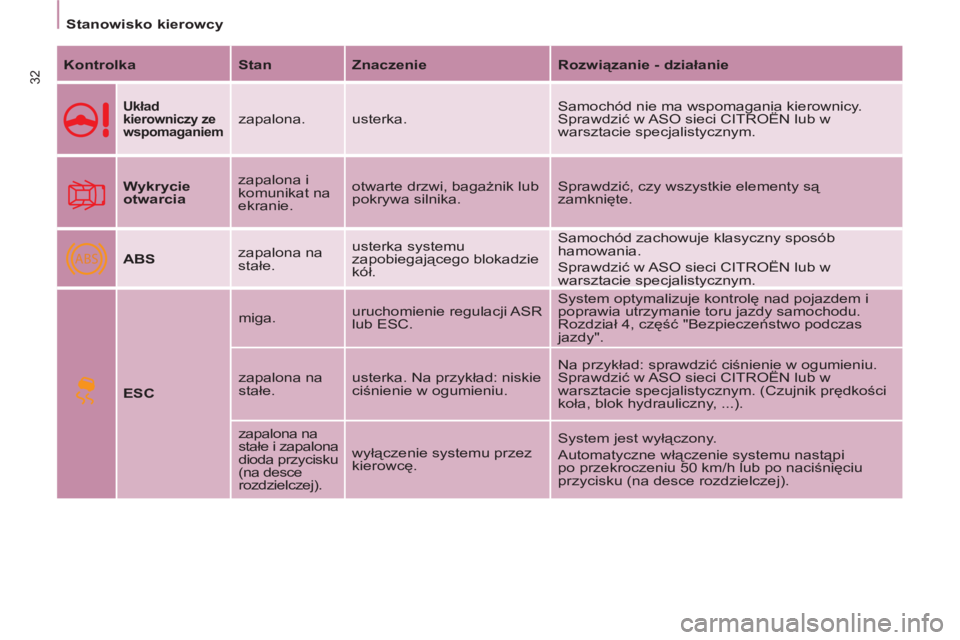

Stanowisko kierowcy

32

Kontrolka

Stan

Znaczenie

Rozwiązanie - działanie



Układ
kierowniczy ze
wspomaganiem

zapalona. usterka. Samochód nie ma wspomagania kierownicy.
Sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

Wykrycie
otwarcia
zapalona i
komunikat na
ekranie. otwarte drzwi, bagażnik lub
pokrywa silnika. Sprawdzić, czy wszystkie elementy są
zamknięte.

ABS
zapalona na
stałe. usterka systemu
zapobiegającego blokadzie
kół. Samochód zachowuje klasyczny sposób
hamowania.
Sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym.

ESC
miga. uruchomienie regulacji ASR
lub ESC. System optymalizuje kontrolę nad pojazdem i
poprawia utrzymanie toru jazdy samochodu.
Rozdział 4, część "Bezpieczeństwo podczas
jazdy".
zapalona na
stałe. usterka. Na przykład: niskie
ciśnienie w ogumieniu. Na przykład: sprawdzić ciśnienie w ogumieniu.
Sprawdzić w ASO sieci CITROËN lub w
warsztacie specjalistycznym. (Czujnik prędkości
koła, blok hydrauliczny, ...).
zapalona na
stałe i zapalona
dioda przycisku
(na desce
rozdzielczej). wyłączenie systemu przez
kierowcę. System jest wyłączony.
Automatyczne włączenie systemu nastąpi
po przekroczeniu 50 km/h lub po naciśnięciu
przycisku (na desce rozdzielczej).

2


Stanowisko kierowcy

33
GOTOWY DO DROGI


Kontrola

Stan

Znaczenie

Rozwiązanie - działanie


Filtr cząstek

stałych
zapalona.

nieprawidłowe działanie fi ltra
cząstek stałych (poziom
dodatku do oleju napędowego,
niebezpieczeństwo
zatkania,...). Sprawdzić fi ltr w ASO sieci CITROËN lub w
warsztacie specjalistycznym. Rozdział 6, część
"Poziomy płynów".

Światła
mijania /
Światła do
jazdy dziennej

zapalona. włączenie ręczne lub
automatyczne. Obrócić pierścień przełącznika oświetlenia w
drugie położenie.
włączenie świateł mijania
po włączeniu zapłonu:
światła do jazdy dziennej
(w zależności od kraju
sprzedaży). Rozdział 3, część "Przełączniki przy kierownicy".

Światła
drogowe
pociągnięcie do siebie
przełącznika ś
wiateł. Pociągnąć przełącznik, aby powrócić do świateł
mijania.

Wskaźniki
kierunkowskazów

migają i
słychać sygnał
dźwiękowy. zmiana kierunku za pomocą
przełącznika oświetlenia, z
lewej strony kierownicy. W prawo: przełącznik do góry.
W lewo: przełącznik w dół.


Refl ektory
przeciwmgłowe
przednie
zapalona. wybór ręczny. Refl ektory działają wyłącznie przy włączonych
światłach pozycyjnych lub mijania.


Światła
przeciwmgłowe
tylne
zapalona. wybór ręczny. Światła przeciwmgłowe działają wyłącznie przy
włączonych światłach pozycyjnych lub mijania.
W warunkach normalnej widoczności należy
wyłączyć światła przeciwmgłowe, ponieważ są
oślepiające.

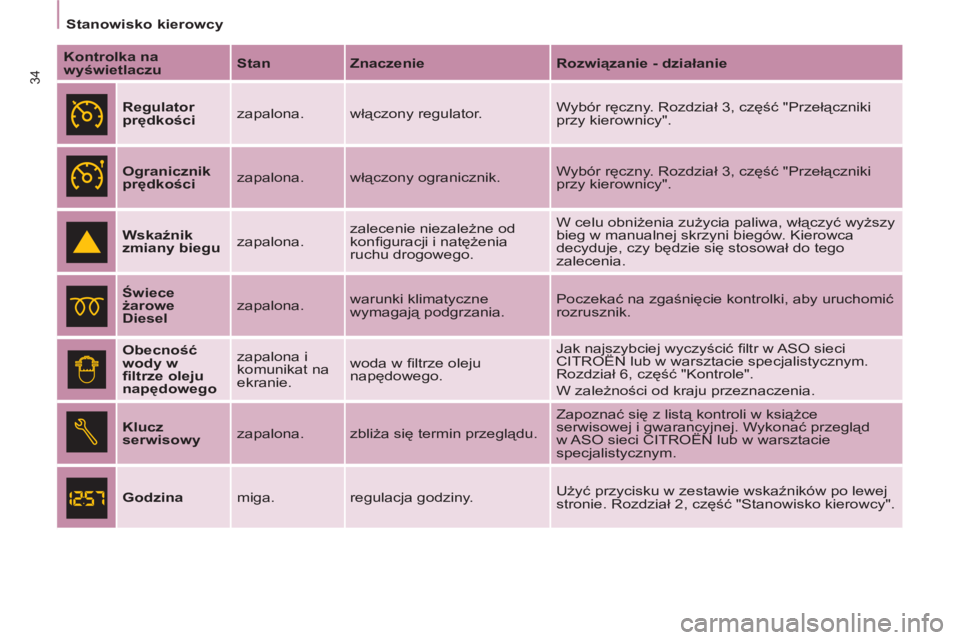

Stanowisko kierowcy

34


Kontrolka na
wyświetlaczu

Stan

Znaczenie

Rozwiązanie - działanie




Regulator
prędkości
zapalona. włączony regulator. Wybór ręczny. Rozdział 3, część "Przełączniki
przy kierownicy".


Ogranicznik
prędkości
zapalona. włączony ogranicznik. Wybór ręczny. Rozdział 3, część "Przełączniki
przy kierownicy".


Wskaźnik
zmiany biegu
zapalona. zalecenie niezależne od
konfi guracji i natężenia
ruchu drogowego. W celu obniżenia zużycia paliwa, włączyć wyższy
bieg w manualnej skrzyni biegów. Kierowca
decyduje, czy będzie się stosował do tego
zalecenia.


Świece
żarowe
Diesel
zapalona. warunki klimatyczne
wymagają podgrzania. Poczekać na zgaśnięcie kontrolki, aby uruchomić
rozrusznik.



Obecność
wody w
fi ltrze oleju
napędowego
zapalona i
komunikat na
ekranie. woda w fi ltrze oleju
napędowego. Jak najszybciej wyczyścić fi ltr w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Rozdział 6, część "Kontrole".
W zależności od kraju przeznaczenia.



Klucz
serwisowy
zapalona. zbliża się termin przeglądu. Zapoznać się z listą kontroli w książce
serwisowej i gwarancyjnej. Wykonać przegląd
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.


Godzina
miga. regulacja godziny. Użyć przycisku w zestawie wskaźników po lewej
stronie. Rozdział 2, część "Stanowisko kierowcy".

2


Stanowisko kierowcy

35
GOTOWY DO DROGI

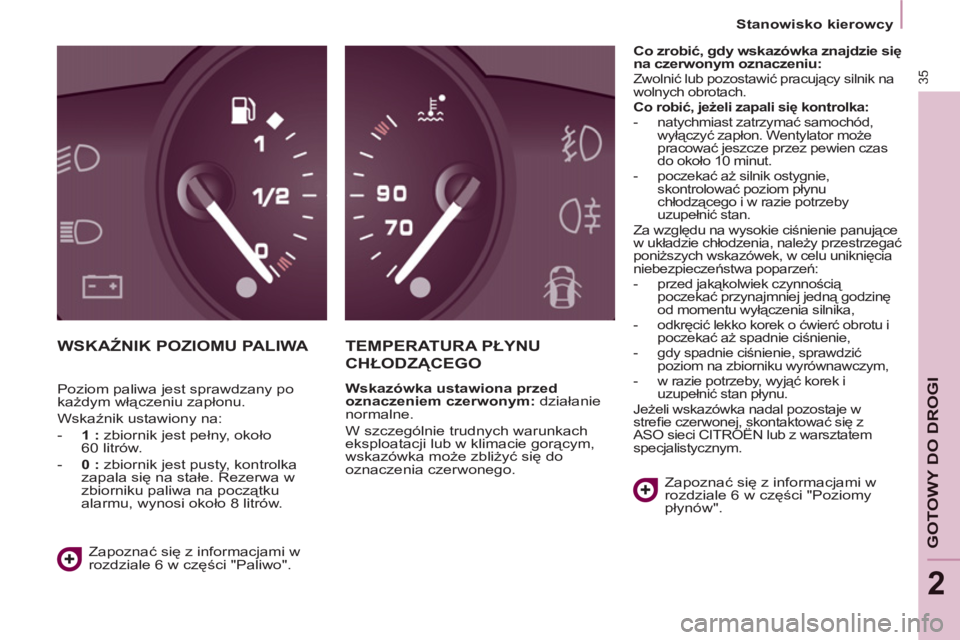

WSKAŹNIK POZIOMU PALIWA TEMPERATURA PŁYNU
CHŁODZĄCEGO


Wskazówka ustawiona przed
oznaczeniem czerwonym:
działanie
normalne.
W szczególnie trudnych warunkach
eksploatacji lub w klimacie gorącym,
wskazówka może zbliżyć się do
oznaczenia czerwonego.
Co zrobić, gdy wskazówka znajdzie się
na czerwonym oznaczeniu:

Zwolnić lub pozostawić pracujący silnik na
wolnych obrotach.

Co robić, jeżeli zapali się kontrolka:


- natychmiast zatrzymać samochód,
wyłączyć zapłon. Wentylator może
pracować jeszcze przez pewien czas
do około 10 minut.

- poczekać aż silnik ostygnie,
skontrolować poziom płynu
chłodzącego i w razie potrzeby
uzupełnić stan.
Za względu na wysokie ciśnienie panujące
w układzie chłodzenia, należy przestrzegać
poniższych wskazówek, w celu uniknięcia
niebezpieczeństwa poparzeń:


- przed jakąkolwiek czynnością
poczekać przynajmniej jedną
godzinę
od momentu wyłączenia silnika,

- odkręcić lekko korek o ćwierć obrotu i
poczekać aż spadnie ciśnienie,

- gdy spadnie ciśnienie, sprawdzić
poziom na zbiorniku wyrównawczym,

- w razie potrzeby, wyjąć korek i
uzupełnić stan płynu.
Jeżeli wskazówka nadal pozostaje w
strefi e czerwonej, skontaktować się z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Zapoznać się z informacjami w
rozdziale 6 w części "Poziomy
płynów".
Zapoznać się z informacjami w
rozdziale 6 w części "Paliwo". Poziom paliwa jest sprawdzany po
każdym włączeniu zapłonu.
Wskaźnik ustawiony na:


- 1 : zbiornik jest pełny, około
60 litrów.

- 0 : zbiornik jest pusty, kontrolka
zapala się na stałe. Rezerwa w
zbiorniku paliwa na początku
alarmu, wynosi około 8 litrów.

Stanowisko kierowcy

36


Opona przebita

Zapala się kontrolka STOP.
W takim przypadku należy natychmiast
się zatrzymać, unikając gwałtownych
manewrów kierownicą i hamulcami.
Naprawić tymczasowo uszkodzone
koło przy pomocy zestawu
naprawczego lub założyć koło
zapasowe.
Wymienić uszkodzone koło i jak
najszybciej skontrolować ciśnienie w
oponach.

Nieprawidłowe działanie lub
czujnik(i) niewykryty(e)
Zapala się kontrolka Service.
Po wymianie koła lub w przypadku usterki
czujnika, ciśnienie w ogumieniu nie jest już
nadzorowane. Skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym
w celu wymiany uszkodzonego lub
uszkodzonych czujników.
Każda wymiana opony na kole posiadającym
ten system musi być wykonywana przez
ASO sieci CITROËN lub przez warsztat
specjalistyczny.
Jeżeli po zmianie opony używają Państwo
koła niewykrywanego przez samochód
(np. opony zimowe), należy przeprowadzić
reinicjalizację systemu w ASO sieci
CITROËN lub w warsztacie specjalistycznym.

System wykrywania zbyt niskiego
ciśnienia w oponach jest elementem
wspomagającym prowadzenie
samochodu i nie może zastąpić
czujności
i odpowiedzialności kierowcy.

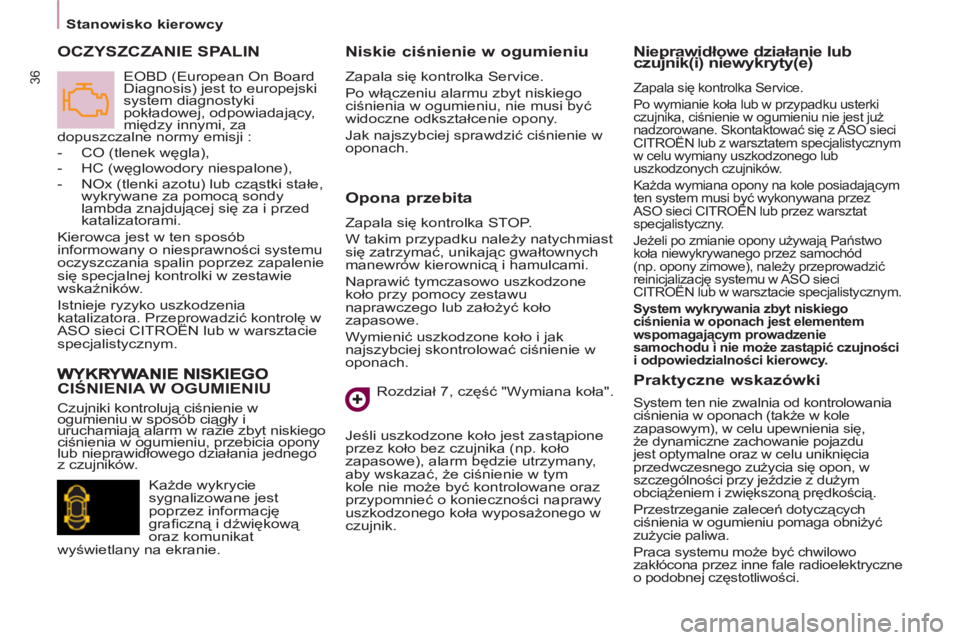

CIŚNIENIA W OGUMIENIU OCZYSZCZANIE SPALIN
Niskie ciśnienie w ogumieniu

Zapala się kontrolka Service.
Po włączeniu alarmu zbyt niskiego
ciśnienia w ogumieniu, nie musi być
widoczne odkształcenie opony.
Jak najszybciej sprawdzić ciśnienie w
oponach.
Rozdział 7, część "Wymiana koła".
Jeśli uszkodzone koło jest zastąpione
przez koło bez czujnika (np. koło
zapasowe), alarm będzie utrzymany,
aby wskazać, że ciśnienie w tym
kole nie może być kontrolowane oraz
przypomnieć o konieczności naprawy
uszkodzonego koła wyposażonego w
czujnik. Czujniki kontrolują ciśnienie w
ogumieniu w sposób ciągły i
uruchamiają alarm w razie zbyt niskiego
ciśnienia w ogumieniu, przebicia opony
lub nieprawidłowego działania jednego
z czujników. EOBD (European On Board
Diagnosis) jest to europejski
system diagnostyki
pokładowej, odpowiadający,
między innymi, za
dopuszczalne normy emisji :


- CO (tlenek węgla),

- HC (węglowodory niespalone),

- NOx (tlenki azotu) lub cząstki stałe,
wykrywane za pomocą sondy
lambda znajdującej się za i przed
katalizatorami.
Kierowca jest w ten sposób
informowany o niesprawności systemu
oczyszczania spalin poprzez zapalenie
się specjalnej kontrolki w zestawie
wskaźników.
Istnieje ryzyko uszkodzenia
katalizatora. Przeprowadzić kontrolę w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Każde wykrycie
sygnalizowane jest
poprzez informację
grafi czną i dźwiękową
oraz komunikat
wyświetlany na ekranie.


Praktyczne wskazówki

System ten nie zwalnia od kontrolowania
ciśnienia w oponach (także w kole
zapasowym), w celu upewnienia się,
że dynamiczne zachowanie pojazdu
jest optymalne oraz w celu uniknięcia
przedwczesnego zużycia się opon, w
szczególności przy jeździe z dużym
obciążeniem i zwiększoną prędkością.
Przestrzeganie zaleceń dotyczących
ciśnienia w ogumieniu pomaga obniżyć
zużycie paliwa.
Praca systemu może być chwilowo
zakłócona przez inne fale radioelektryczne
o podobnej częstotliwości.

2


Stanowisko kierowcy

37
GOTOWY DO DROGI

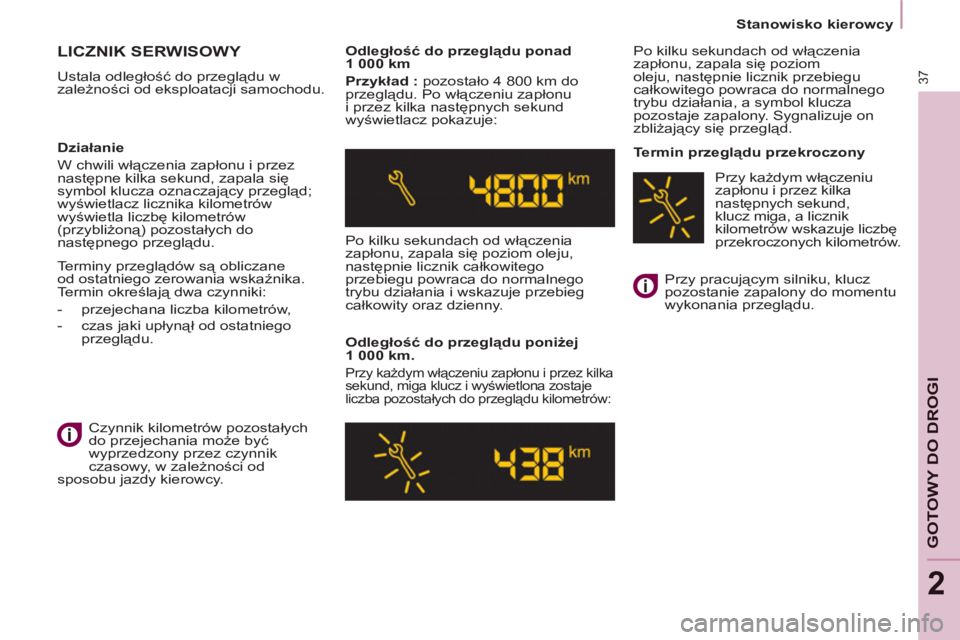

LICZNIK SERWISOWY

Ustala odległość do przeglądu w
zależności od eksploatacji samochodu.
Odległość do przeglądu ponad
1 000 km

Przykład :
pozostało 4 800 km do
przeglądu. Po włączeniu zapłonu
i przez kilka następnych sekund
wyświetlacz pokazuje:
Po kilku sekundach od włączenia
zapłonu, zapala się poziom oleju,
następnie licznik całkowitego
przebiegu powraca do normalnego
trybu działania i wskazuje przebieg
całkowity oraz dzienny.

Odległość do przeglądu poniżej
1 000 km.
Przy każdym włączeniu zapłonu i przez kilka
sekund, miga klucz i wyświetlona zostaje
liczba pozostałych do przeglądu kilometrów:

Po kilku sekundach od włączenia
zapłonu, zapala się poziom
oleju, następnie licznik przebiegu
całkowitego powraca do normalnego
trybu działania, a symbol klucza
pozostaje zapalony. Sygnalizuje on
zbliżający się przegląd.

Termin przeglądu przekroczony
Działanie
W chwili włączenia zapłonu i przez
następne kilka sekund, zapala się
symbol klucza oznaczający przegląd;
wyświetlacz licznika kilometrów
wyświetla liczbę kilometrów
(przybliżoną) pozostałych do
następnego przeglądu.


Terminy przeglądów są obliczane
od ostatniego zerowania wskaźnika.
Termin określają dwa czynniki:


- przejechana liczba kilometrów,

- czas jaki upłynął od ostatniego
przeglądu.

Czynnik kilometrów pozosta
łych
do przejechania może być
wyprzedzony przez czynnik
czasowy, w zależności od
sposobu jazdy kierowcy. Przy pracującym silniku, klucz
pozostanie zapalony do momentu
wykonania przeglądu.
Przy każdym włączeniu
zapłonu i przez kilka
następnych sekund,
klucz miga, a licznik
kilometrów wskazuje liczbę
przekroczonych kilometrów.

Stanowisko kierowcy

38


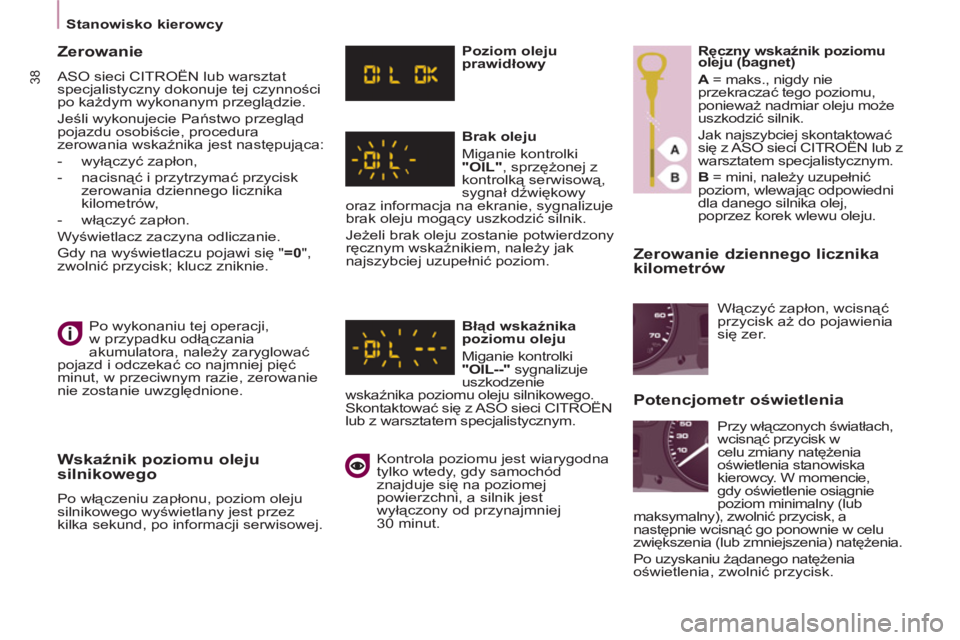

Zerowanie dziennego licznika
kilometrów
Po wykonaniu tej operacji,
w przypadku odłączania
akumulatora, należy zaryglować
pojazd i odczekać co najmniej pięć
minut, w przeciwnym razie, zerowanie
nie zostanie uwzględnione.


Zerowanie

ASO sieci CITROËN lub warsztat
specjalistyczny dokonuje tej czynności
po każdym wykonanym przeglądzie.
Jeśli wykonujecie Państwo przegląd
pojazdu osobiście, procedura
zerowania wskaźnika jest następująca:


- wyłączyć zapłon,

- nacisnąć i przytrzymać przycisk
zerowania dziennego licznika
kilometrów,

- włączyć zapłon.
Wyświetlacz zaczyna odliczanie.
Gdy na wyświetlaczu pojawi się " =0
",
zwolnić przycisk; klucz zniknie.


Wskaźnik poziomu oleju
silnikowego
Po włączeniu zapłonu, poziom oleju
silnikowego wyświetlany jest przez
kilka sekund, po informacji serwisowej.
Poziom oleju
prawidłowy

Brak oleju
Miganie kontrolki
"OIL"
, sprzężonej z
kontrolką serwisową,
sygnał dźwiękowy
oraz informacja na ekranie, sygnalizuje
brak oleju mogący uszkodzić silnik.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak
najszybciej uzupełnić poziom.

Błąd wskaźnika
poziomu oleju
Miganie kontrolki
"OIL--"
sygnalizuje
uszkodzenie
wskaźnika poziomu oleju silnikowego.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.

Kontrola poziomu jest wiarygodna
tylko wtedy, gdy samochód
znajduje się na poziomej
powierzchni, a silnik jest
wyłączony od przynajmniej
30 minut.
Ręczny wskaźnik poziomu
oleju (bagnet)

A
= maks., nigdy nie
przekraczać tego poziomu,
ponieważ nadmiar oleju może
uszkodzić silnik.
Jak najszybciej skontaktować
się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.

B
= mini, należy uzupełnić
poziom, wlewając odpowiedni
dla danego silnika olej,
poprzez korek wlewu oleju.

Przy włączonych światłach,
wcisnąć przycisk w
celu zmiany natężenia
oświetlenia stanowiska
kierowcy. W momencie,
gdy oświetlenie osiągnie
poziom minimalny (lub
maksymalny), zwolnić przycisk, a
następnie wcisnąć go ponownie w celu
zwiększenia (lub zmniejszenia) natężenia.
Po uzyskaniu żądanego natężenia
oświetlenia, zwolnić przycisk. Włączyć zapłon, wcisnąć
przycisk aż do pojawienia
się zer.


Potencjometr oświetlenia
