3


Siedzenia

69
ERGONOMIA i KOMFOR
T

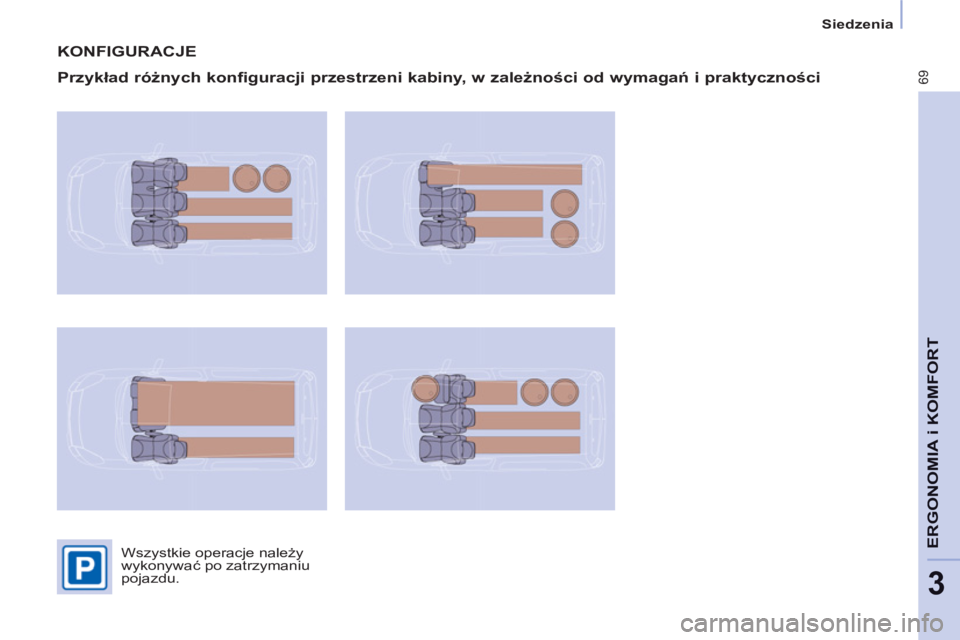

KONFIGURACJE

Przykład różnych konfiguracji przestrzeni kabiny, w zależności od wymagań i praktyczności

Wszystkie operacje należy
wykonywać po zatrzymaniu
pojazdu.

Informacje praktyczne

70

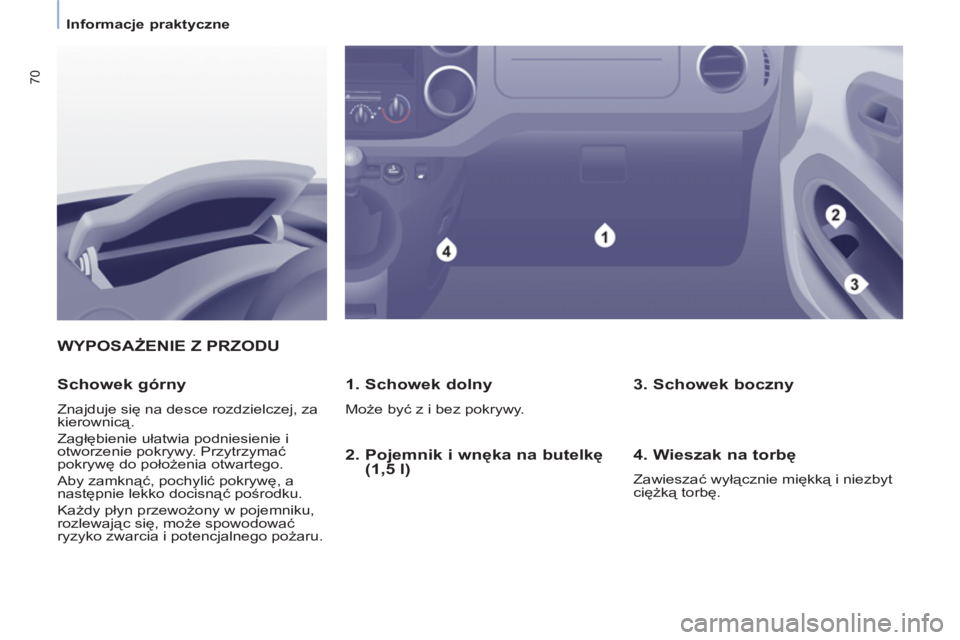

WYPOSAŻENIE Z PRZODU

1. Schowek dolny

Może być z i bez pokrywy.


Schowek górny

Znajduje się na desce rozdzielczej, za
kierownicą.
Zagłębienie ułatwia podniesienie i
otworzenie pokrywy. Przytrzymać
pokrywę do położenia otwartego.
Aby zamknąć, pochylić pokrywę, a
następnie lekko docisnąć pośrodku.
Każdy płyn przewożony w pojemniku,
rozlewając się, może spowodować
ryzyko zwarcia i potencjalnego pożaru.


3. Schowek boczny

4. Wieszak na torbę

Zawieszać wyłącznie miękką i niezbyt
ciężką torbę.


2. Pojemnik i wnęka na butelkę
(1,5 l)

3


Informacje praktyczne

71
ERGONOMIA i KOMFOR
T

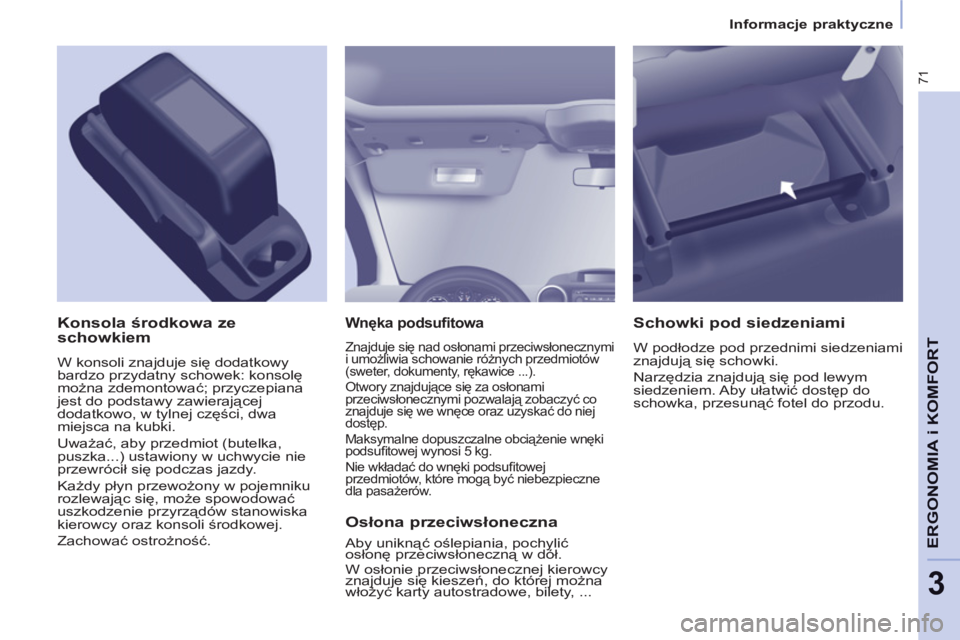

Wnęka podsufitowa

Znajduje się nad osłonami przeciwsłonecznymi
i umożliwia schowanie różnych przedmiotów
(sweter, dokumenty, rękawice ...).
Otwory znajdujące się za osłonami
przeciwsłonecznymi pozwalają zobaczyć co
znajduje się we wnęce oraz uzyskać do niej
dostęp.
Maksymalne dopuszczalne obciążenie wnęki
podsufi towej wynosi 5 kg.
Nie wkładać do wnęki podsufi towej
przedmiotów, które mogą być niebezpieczne
dla pasażerów.


Konsola środkowa ze
schowkiem
W konsoli znajduje się dodatkowy
bardzo przydatny schowek: konsolę
można zdemontować; przyczepiana
jest do podstawy zawierającej
dodatkowo, w tylnej części, dwa
miejsca na kubki.
Uważać, aby przedmiot (butelka,
puszka...) ustawiony w uchwycie nie
przewrócił się podczas jazdy.
Każdy płyn przewożony w pojemniku
rozlewając się, może spowodować
uszkodzenie przyrządów stanowiska
kierowcy oraz konsoli środkowej.
Zachować ostrożność.


Osłona przeciwsłoneczna

Aby uniknąć oślepiania, pochylić
osłonę przeciwsłoneczną w dół.
W osłonie przeciwsłonecznej kierowcy
znajduje się kieszeń, do której można
włożyć karty autostradowe, bilety, ...


Schowki pod siedzeniami

W podłodze pod przednimi siedzeniami
znajdują się schowki.
Narzędzia znajdują się pod lewym
siedzeniem. Aby ułatwić dostęp do
schowka, przesunąć fotel do przodu.

Informacje praktyczne

72


Zapalanie/wyłączenie automatyczne
Lampka sufi towa przednia zapala
się w momencie wyciągnięcia klucza
ze stacyjki, odryglowania pojazdu,
otwarcia drzwi przednich lub lokalizacji
samochodu za pomocą pilota zdalnego
sterowania.
Gaśnie stopniowo po włączeniu
zapłonu i zaryglowaniu pojazdu. Kabina: włączenie po
otworzeniu drzwi przednich. Włączenie i wyłączenie odbywa
się za pomocą przełącznika
ręcznego przy włączonym
zapłonie.

Przestrzeń ładunkowa:
włączenie po otworzeniu
drzwi tylnych.
Jeżeli drzwi pozostaną
otwarte przez kilka minut,
lampki sufi towe zgasną.
Wyłączone na stałe. Zapalone na stałe, przy
włączonym zapłonie.
Lampka sufi towa przednia

LAMPKI SUFITOWE


Lampka sufi towa tylna

Przednie indywidualne lampki do czytania

3


Informacje praktyczne

73
ERGONOMIA i KOMFOR
T

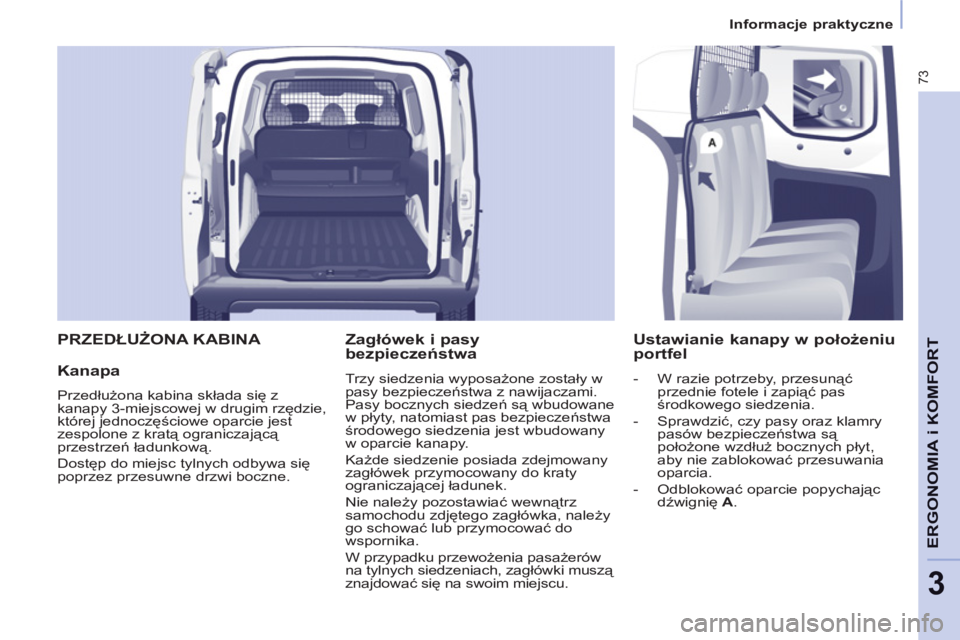

PRZEDŁUŻONA KABINA

Kanapa

Przedłużona kabina składa się z
kanapy 3-miejscowej w drugim rzędzie,
której jednoczęściowe oparcie jest
zespolone z kratą ograniczającą
przestrzeń ładunkową.
Dostęp do miejsc tylnych odbywa się
poprzez przesuwne drzwi boczne.


Zagłówek i pasy
bezpieczeństwa

Trzy siedzenia wyposażone zostały w
pasy bezpieczeństwa z nawijaczami.
Pasy bocznych siedzeń są wbudowane
w płyty, natomiast pas bezpieczeństwa
środowego siedzenia jest wbudowany
w oparcie kanapy.
Każde siedzenie posiada zdejmowany
zagłówek przymocowany do kraty
ograniczającej ładunek.
Nie należy pozostawiać wewnątrz
samochodu zdjętego zagłówka, należy
go schować lub przymocować do
wspornika.
W przypadku przewożenia pasażerów
na tylnych siedzeniach, zagłówki muszą
znajdować się na swoim miejscu.


Ustawianie kanapy w położeniu
portfel


- W razie potrzeby, przesunąć
przednie fotele i zapiąć pas
środkowego siedzenia.

- Sprawdzić, czy pasy oraz klamry
pasów bezpieczeństwa są
położone wzdłuż bocznych płyt,
aby nie zablokować przesuwania
oparcia.

- Odblokować oparcie popychając
dźwignię A .

Informacje praktyczne

74

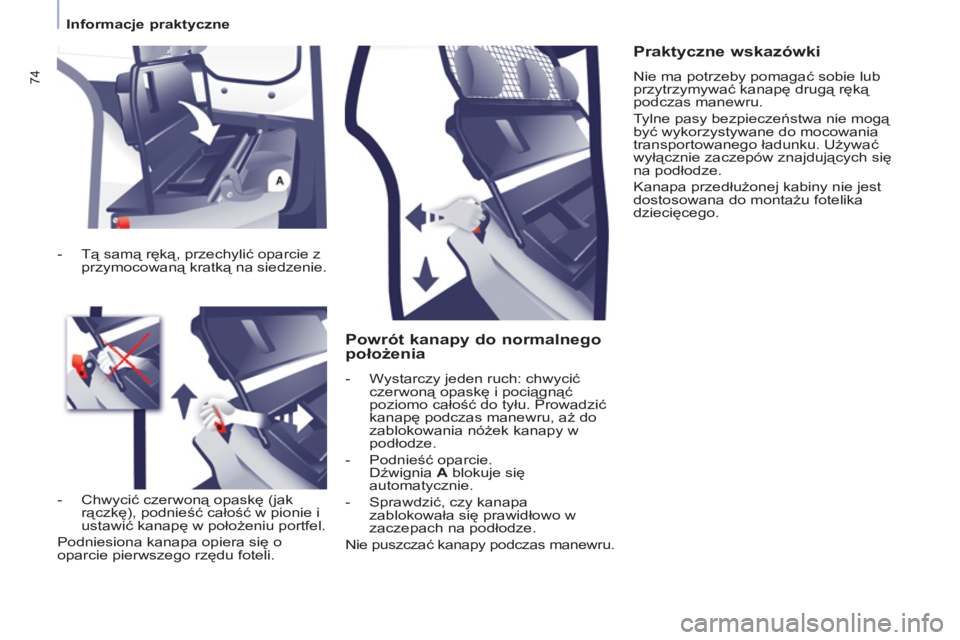

Powrót kanapy do normalnego
położenia



- Wystarczy jeden ruch: chwycić
czerwoną opaskę i pociągnąć
poziomo całość do tyłu. Prowadzić
kanapę podczas manewru, aż do
zablokowania nóżek kanapy w
podłodze.

- Podnieść oparcie.
Dźwignia A blokuje się
automatycznie.

- Sprawdzić, czy kanapa
zablokowała się prawidłowo w
zaczepach na podłodze.
Nie puszczać kanapy podczas manewru.


Praktyczne wskazówki

Nie ma potrzeby pomagać sobie lub
przytrzymywać kanapę drugą ręką
podczas manewru.
Tylne pasy bezpieczeństwa nie mogą
być wykorzystywane do mocowania
transportowanego ładunku. Używać
wyłącznie zaczepów znajdujących się
na podłodze.
Kanapa przedłużonej kabiny nie jest
dostosowana do montażu fotelika
dziecięcego.

- Tą samą ręką, przechylić oparcie z
przymocowaną kratką na siedzenie.


- Chwycić czerwoną opaskę (jak
rączkę), podnieść całość w pionie i
ustawić kanapę w położeniu portfel.

Podniesiona kanapa opiera się o
oparcie pierwszego rzędu foteli.

3


Informacje praktyczne

75
ERGONOMIA i KOMFOR

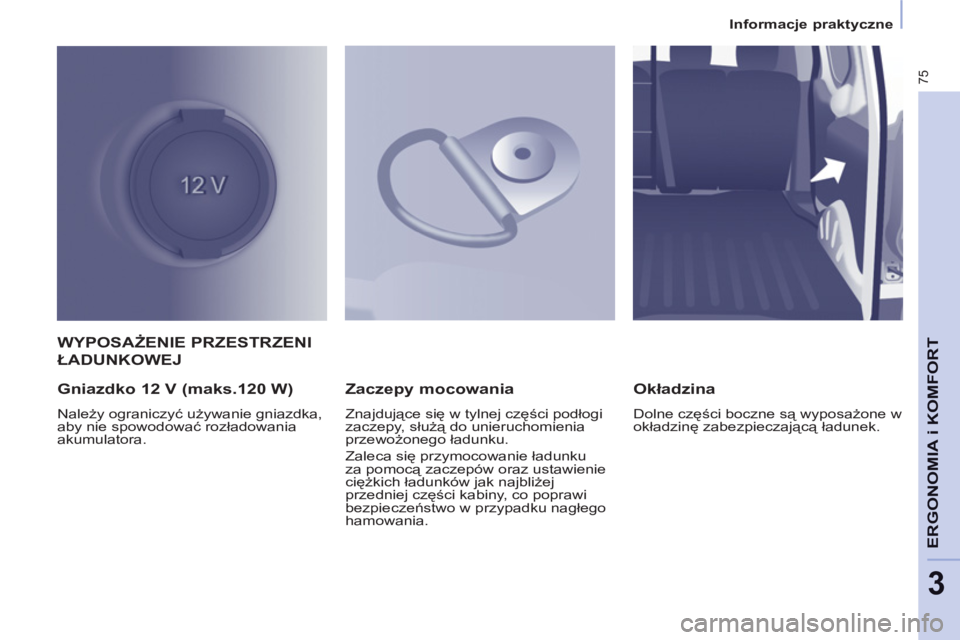

TWYPOSAŻENIE PRZESTRZENI
ŁADUNKOWEJ

Gniazdko 12 V (maks.120 W)

Należy ograniczyć używanie gniazdka,
aby nie spowodować rozładowania
akumulatora.


Zaczepy mocowania

Znajdujące się w tylnej części podłogi
zaczepy, służą do unieruchomienia
przewożonego ładunku.
Zaleca się przymocowanie ładunku
za pomocą zaczepów oraz ustawienie
ciężkich ładunków jak najbliżej
przedniej części kabiny, co poprawi
bezpieczeństwo w przypadku nagłego
hamowania.


Okładzina

Dolne części boczne są wyposażone w
okładzinę zabezpieczającą ładunek.

Informacje praktyczne

76

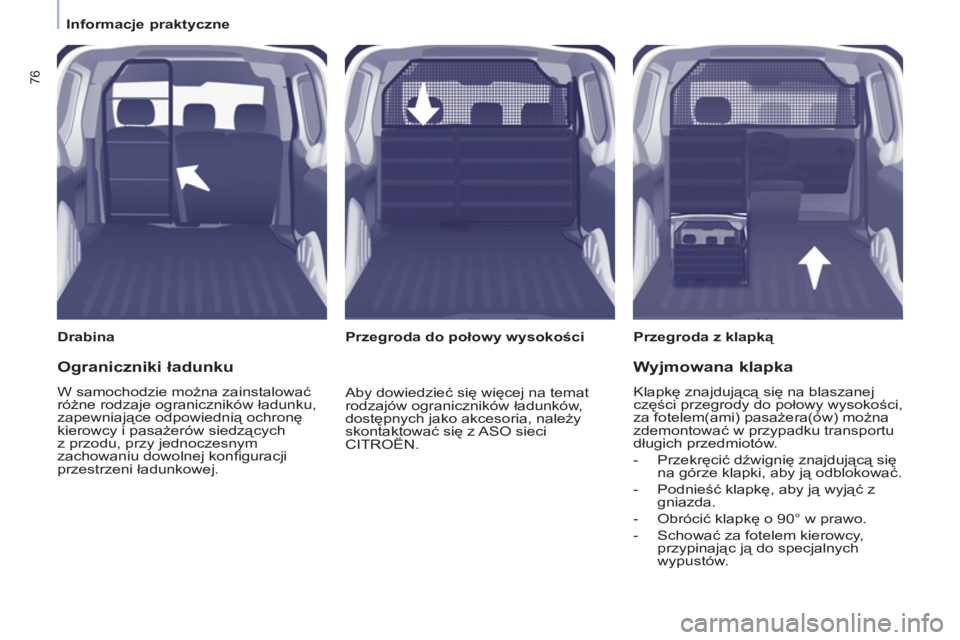

Drabina

Przegroda z klapką



Przegroda do połowy wysokości


Ograniczniki ładunku

W samochodzie można zainstalować
różne rodzaje ograniczników ładunku,
zapewniające odpowiednią ochronę
kierowcy i pasażerów siedzących
z przodu, przy jednoczesnym
zachowaniu dowolnej konfi guracji
przestrzeni ładunkowej.


Wyjmowana klapka

Klapkę znajdującą się na blaszanej
części przegrody do połowy wysokości,
za fotelem(ami) pasażera(ów) można
zdemontować w przypadku transportu
długich przedmiotów.


- Przekręcić dźwignię znajdującą się
na górze klapki, aby ją odblokować.

- Podnieść klapkę, aby ją wyjąć z
gniazda.

- Obrócić klapkę o 90° w prawo.

- Schować za fotelem kierowcy,
przypinając ją do specjalnych
wypustów.
Aby dowiedzieć się więcej na temat
rodzajów ograniczników ładunków,
dostępnych jako akcesoria, należy
skontaktować się z ASO sieci
CITROËN.

3


Informacje praktyczne

77
ERGONOMIA i KOMFOR
T

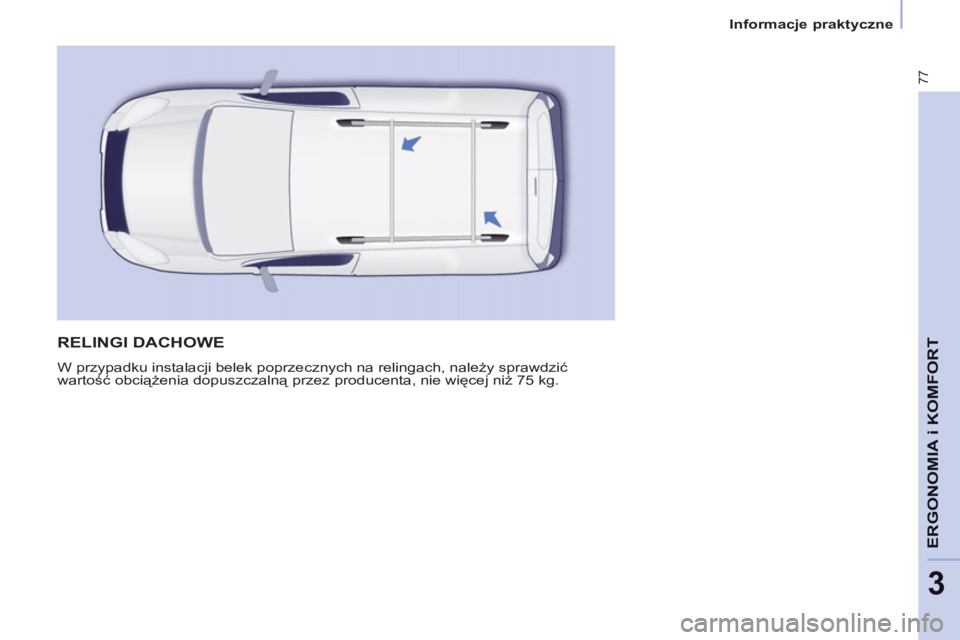

RELINGI DACHOWE

W przypadku instalacji belek poprzecznych na relingach, należy sprawdzić
wartość obciążenia dopuszczalną przez producenta, nie więcej niż 75 kg.

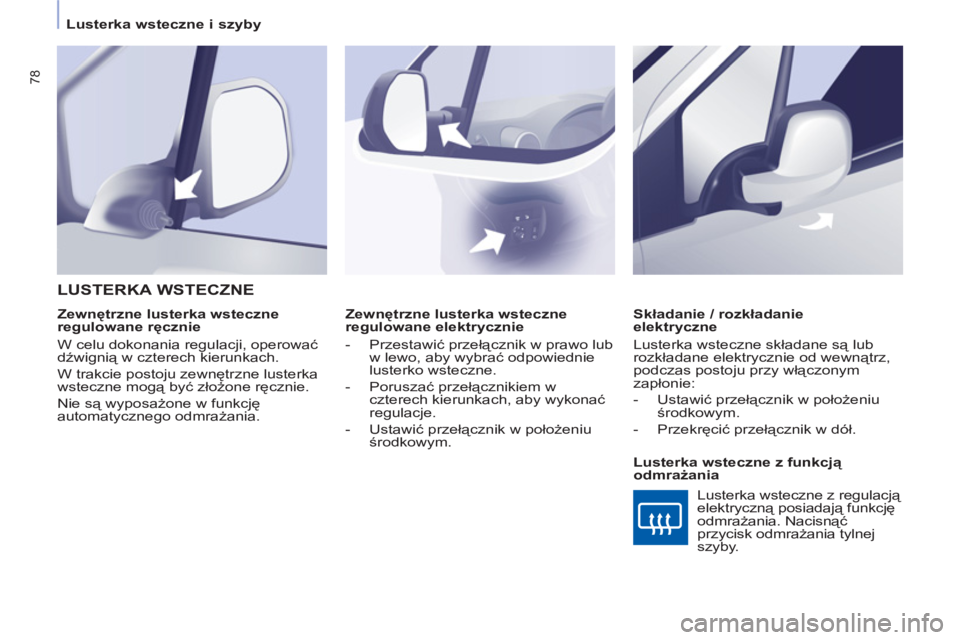

Lusterka wsteczne i szyby

78



Zewnętrzne lusterka wsteczne
regulowane elektrycznie


- Przestawić przełącznik w prawo lub
w lewo, aby wybrać odpowiednie
lusterko wsteczne.

- Poruszać przełącznikiem w
czterech kierunkach, aby wykonać
regulacje.

- Ustawić przełącznik w położeniu
środkowym.

Składanie / rozkładanie
elektryczne
Lusterka wsteczne składane są lub
rozkładane elektrycznie od wewnątrz,
podczas postoju przy włączonym
zapłonie:


- Ustawić przełącznik w położeniu
środkowym.

- Przekręcić przełącznik w dół.



LUSTERKA WSTECZNE


Lusterka wsteczne z funkcją
odmrażania
Zewnętrzne lusterka wsteczne
regulowane ręcznie
W celu dokonania regulacji, operować
dźwignią w czterech kierunkach.
W trakcie postoju zewnętrzne lusterka
wsteczne mogą być złożone ręcznie.
Nie są wyposażone w funkcję
automatycznego odmrażania.


Lusterka wsteczne z regulacją
elektryczną posiadają funkcję
odmrażania. Nacisnąć
przycisk odmrażania tylnej
szyby.
