CITROEN BERLINGO ELECTRIC 2015 Instrukcja obsługi (in Polish)

2


Skrzynie biegów i kierownica

39
GOTOWY DO DROGI

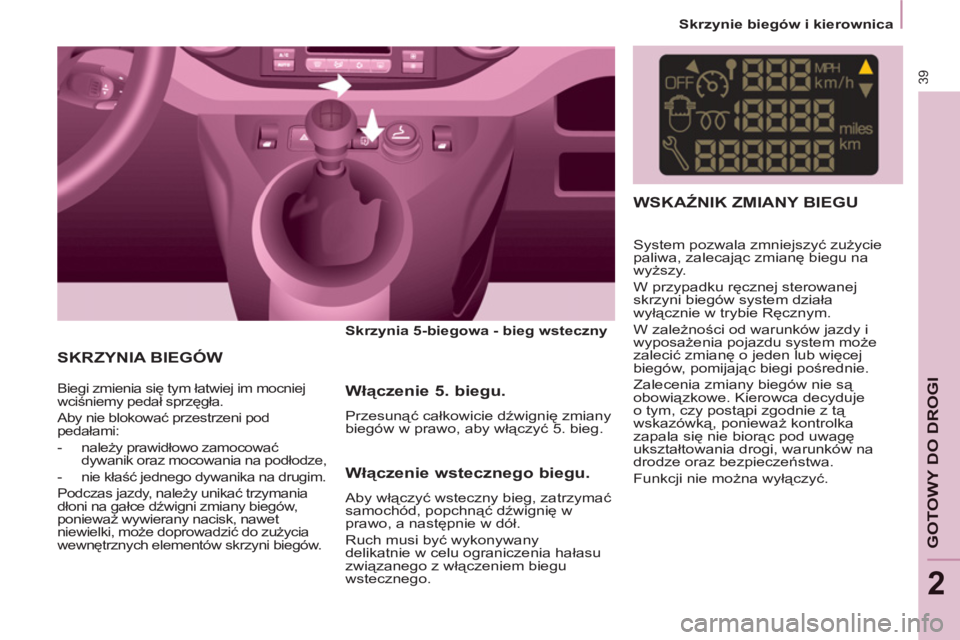

SKRZYNIA BIEGÓW


Skrzynia 5-biegowa - bieg wsteczny




Biegi zmienia się tym łatwiej im mocniej
wciśniemy pedał sprzęgła.
Aby nie blokować przestrzeni pod
pedałami:


- należy prawidłowo zamocować
dywanik oraz mocowania na podłodze,

- nie kłaść jednego dywanika na drugim.
Podczas jazdy, należy unikać trzymania
dłoni na gałce dźwigni zmiany biegów,
ponieważ wywierany nacisk, nawet
niewielki, może doprowadzić do zużycia
wewnętrznych elementów skrzyni biegów.


Włączenie 5. biegu.

Przesunąć całkowicie dźwignię zmiany
biegów w prawo, aby włączyć 5. bieg.







WSKAŹNIK ZMIANY BIEGU


System pozwala zmniejszyć zużycie
paliwa, zalecając zmianę biegu na
wyższy.
W przypadku ręcznej sterowanej
skrzyni biegów system działa
wyłącznie w trybie Ręcznym.
W zależności od warunków jazdy i
wyposażenia pojazdu system może
zalecić zmianę o jeden lub więcej
biegów, pomijając biegi pośrednie.
Zalecenia zmiany biegów nie są
obowiązkowe. Kierowca decyduje
o tym, czy postąpi zgodnie z tą
wskazówką, ponieważ kontrolka
zapala się nie biorąc pod uwagę
ukształtowania drogi, warunków na
drodze oraz bezpieczeństwa.
Funkcji nie można wyłączyć.


Włączenie wstecznego biegu.

Aby włączyć wsteczny bieg, zatrzymać
samochód, popchnąć dźwignię w
prawo, a następnie w dół.
Ruch musi być wykonywany
delikatnie w celu ograniczenia hałasu
związanego z włączeniem biegu
wstecznego.

Skrzynie biegów i kierownica

40

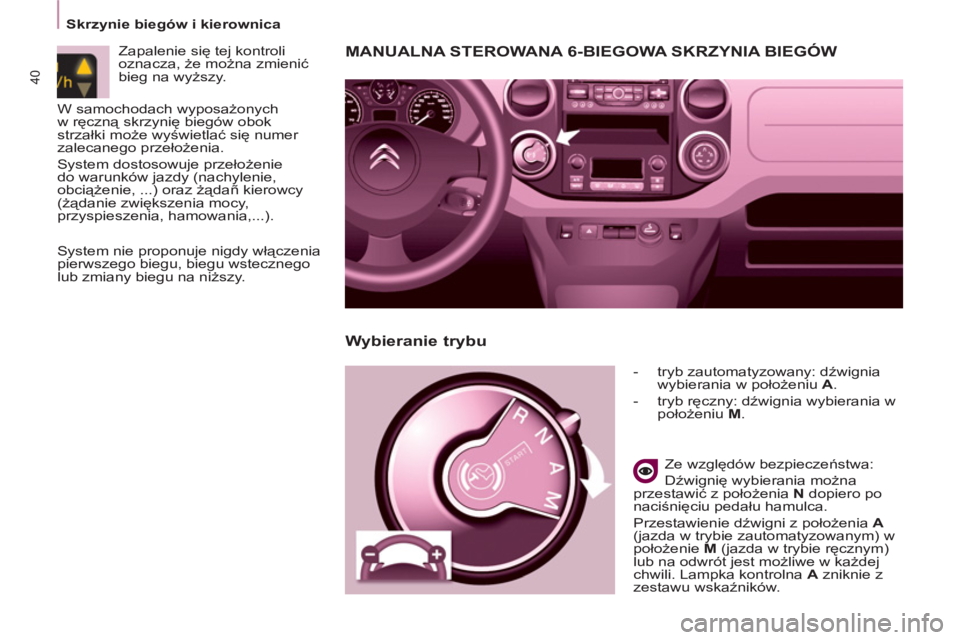

MANUALNA STEROWANA 6-BIEGOWA SKRZYNIA BIEGÓW



- tryb zautomatyzowany: dźwignia
wybierania w położeniu A
.

- tryb ręczny: dźwignia wybierania w
położeniu M
.


Ze względów bezpieczeństwa:
Dźwignię wybierania można
przestawić z położenia N
dopiero po
naciśnięciu pedału hamulca.
Przestawienie dźwigni z położenia A

(jazda w trybie zautomatyzowanym) w
położenie M
(jazda w trybie ręcznym)
lub na odwrót jest możliwe w każdej
chwili. Lampka kontrolna A
zniknie z
zestawu wskaźników.


Wybieranie trybu


Zapalenie się tej kontroli
oznacza, że można zmienić
bieg na wyższy.

System nie proponuje nigdy włączenia
pierwszego biegu, biegu wstecznego
lub zmiany biegu na niższy.
W samochodach wyposażonych
w ręczną skrzynię biegów obok
strzałki może wyświetlać się numer
zalecanego przełożenia.
System dostosowuje przełożenie
do warunków jazdy (nachylenie,
obciążenie, ...) oraz żądañ kierowcy
(żądanie zwiększenia mocy,
przyspieszenia, hamowania,...).

2


Skrzynie biegów i kierownica

41
GOTOWY DO DROGI

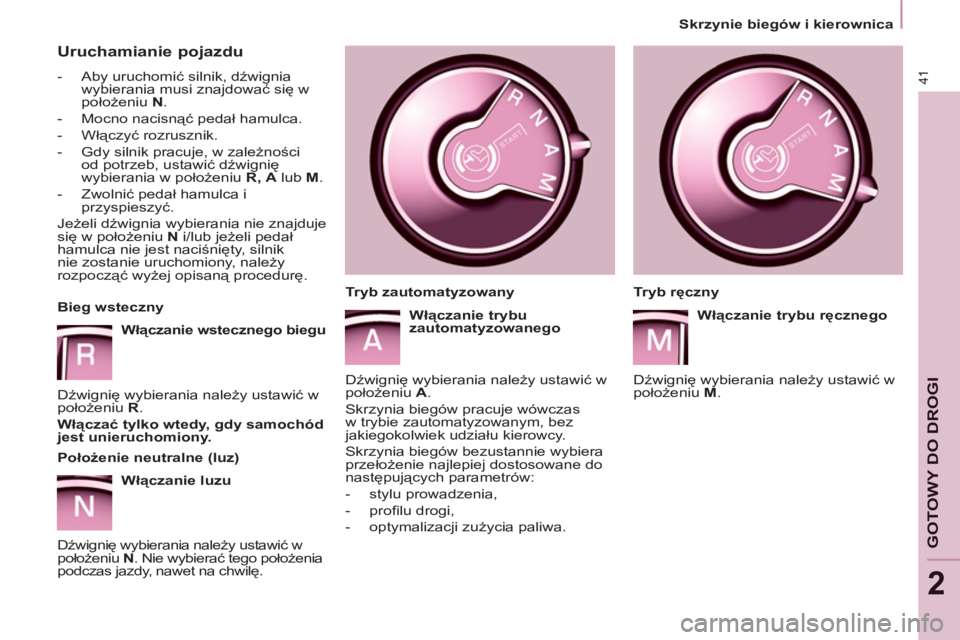

Uruchamianie pojazdu



- Aby uruchomić silnik, dźwignia
wybierania musi znajdować się w
położeniu N
.

- Mocno nacisnąć pedał hamulca.

- Włączyć rozrusznik.

- Gdy silnik pracuje, w zależności
od potrzeb, ustawić dźwignię
wybierania w położeniu R,
A
lub M
.

- Zwolnić pedał hamulca i
przyspieszyć.
Jeżeli dźwignia wybierania nie znajduje
się w położeniu N
i/lub jeżeli pedał
hamulca nie jest naciśnięty, silnik
nie zostanie uruchomiony, należy
rozpocząć wyżej opisaną
procedurę.

Bieg wsteczny

Włączanie wstecznego biegu

Dźwignię wybierania należy ustawić w
położeniu R
.

Włączać tylko wtedy, gdy samochód
jest unieruchomiony.



Położenie neutralne (luz)

Włączanie luzu

Dźwignię wybierania należy ustawić w
położeniu N
. Nie wybierać tego położenia
podczas jazdy, nawet na chwilę.
Tryb ręczny

Włączanie trybu ręcznego

Dźwignię wybierania należy ustawić w
położeniu M
.

Tryb zautomatyzowany

Włączanie trybu
zautomatyzowanego

Dźwignię wybierania należy ustawić w
położeniu A
.
Skrzynia biegów pracuje wówczas
w trybie zautomatyzowanym, bez
jakiegokolwiek udziału kierowcy.
Skrzynia biegów bezustannie wybiera
przełożenie najlepiej dostosowane do
następujących parametrów:


- stylu prowadzenia,

- profi lu drogi,

- optymalizacji zużycia paliwa.

Uruchamianie i wyłączanie

42

REGULACJA KIEROWNICY

Po zatrzymaniu, pociągnąć dźwignię,
aby odblokować kierownicę.
Ustawić wysokość i głębokość
kierownicy, a następnie maksymalnie
popchnąć dźwignię.


Pojazd na postoju, z
pracującym silnikiem

W przypadku przedłużonego postoju z
pracującym silnikiem, skrzynia biegów
automatycznie przełączy się na luz N
.


Zatrzymanie pojazdu

Przed zatrzymaniem silnika ustawić
dźwignię wybierania w położeniu N
.
We wszystkich przypadkach konieczne
jest zaciśnięcie hamulca postojowego.
Sprawdzić, czy pali się lampka
kontrolna hamulca postojowego na
zestawie wskaźników.

Przed wszelkimi operacjami w
komorze silnika należy sprawdzić,
czy dźwignia wybierania
ustawiona jest na luzie N
.


Przyspieszanie

W celu uzyskania optymalnego
przyspieszenia (na przykład w celu
wyprzedzenia innego samochodu)
wystarczy pokonać punkt oporu
pojawiający się pod koniec skoku
pedału, mocno naciskając na pedał
przyspieszenia.

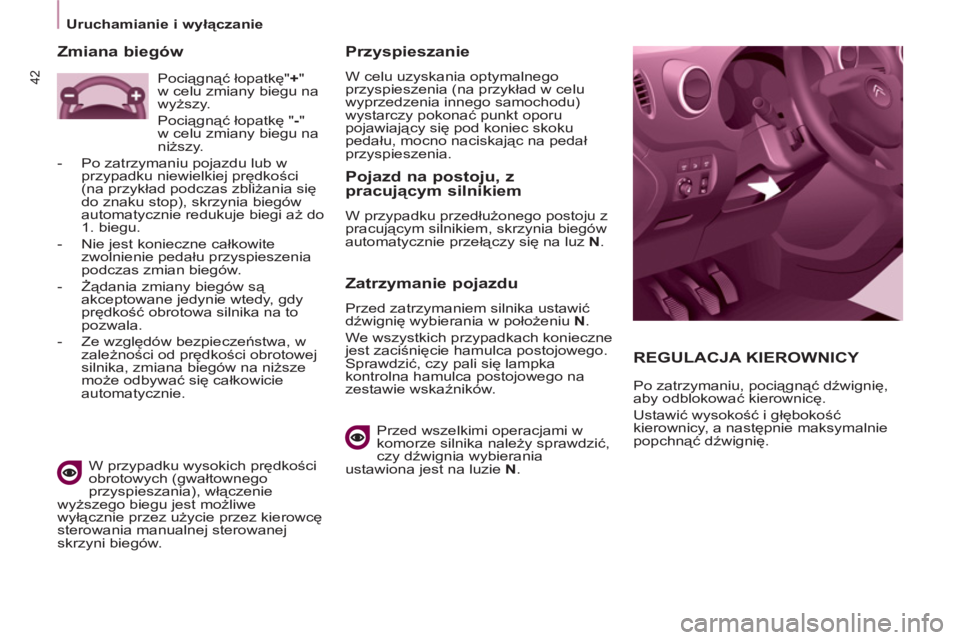

Zmiana biegów


W przypadku wysokich prędkości
obrotowych (gwałtownego
przyspieszania), włączenie
wyższego biegu jest możliwe
wyłącznie przez użycie przez kierowcę
sterowania manualnej sterowanej
skrzyni biegów. Pociągnąć łopatkę" +
"
w celu zmiany biegu na
wyższy.
Pociągnąć łopatkę " -
"
w celu zmiany biegu na
niższy.


- Po zatrzymaniu pojazdu lub w
przypadku niewielkiej prędkości
(na przykład podczas zbliżania się
do znaku stop), skrzynia biegów
automatycznie redukuje biegi aż do
1. biegu.

- Nie jest konieczne całkowite
zwolnienie pedału przyspieszenia
podczas zmian biegów.

- Żądania zmiany biegów są
akceptowane jedynie wtedy, gdy
prędkość obrotowa silnika na to
pozwala.

- Ze względów bezpiecze
ństwa, w
zależności od prędkości obrotowej
silnika, zmiana biegów na niższe
może odbywać się całkowicie
automatycznie.

2


Stop & Start

43
GOTOWY DO DROGI

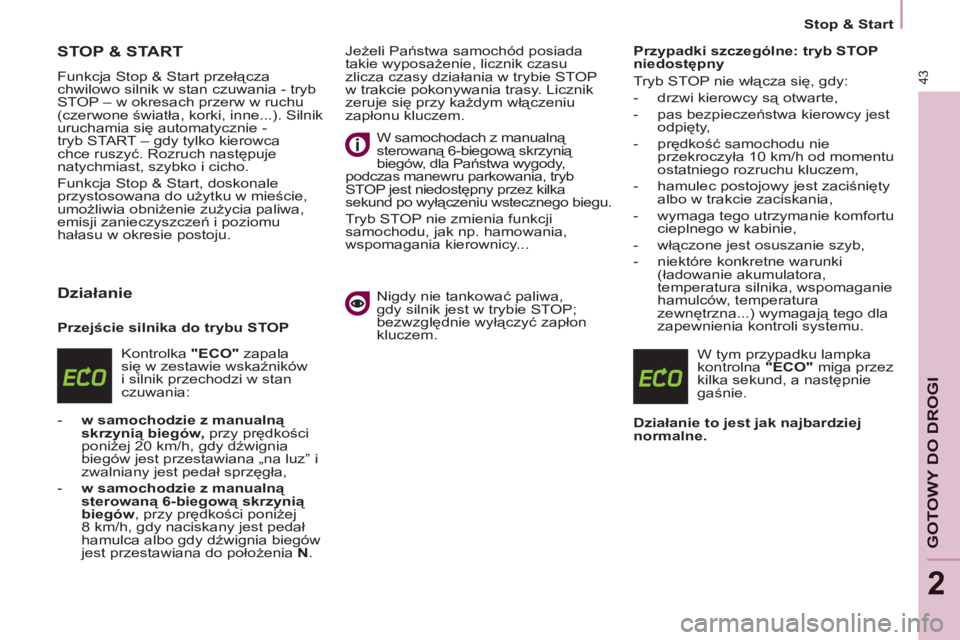

STOP & START

Funkcja Stop & Start przełącza
chwilowo silnik w stan czuwania - tryb
STOP – w okresach przerw w ruchu
(czerwone światła, korki, inne...). Silnik
uruchamia się automatycznie -
tryb START – gdy tylko kierowca
chce ruszyć. Rozruch następuje
natychmiast, szybko i cicho.
Funkcja Stop & Start, doskonale
przystosowana do użytku w mieście,
umożliwia obniżenie zużycia paliwa,
emisji zanieczyszczeń i poziomu
hałasu w okresie postoju.


Działanie


Przejście silnika do trybu STOP
Kontrolka "ECO"
zapala
się w zestawie wskaźników
i silnik przechodzi w stan
czuwania:


- w samochodzie z manualną
skrzynią biegów,
przy prędkości
poniżej 20 km/h, gdy dźwignia
biegów jest przestawiana „na luz” i
zwalniany jest pedał sprzęgła,

- w samochodzie z manualną
sterowaną
6-biegową skrzynią
biegów
, przy prędkości poniżej
8 km/h, gdy naciskany jest pedał
hamulca albo gdy dźwignia biegów
jest przestawiana do położenia N
. Jeżeli Państwa samochód posiada
takie wyposażenie, licznik czasu
zlicza czasy działania w trybie STOP
w trakcie pokonywania trasy. Licznik
zeruje się przy każdym włączeniu
zapłonu kluczem.
W samochodach z manualną
sterowaną 6-biegową skrzynią
biegów, dla Państwa wygody,
podczas manewru parkowania, tryb
STOP jest niedostępny przez kilka
sekund po wyłączeniu wstecznego biegu.
Tryb STOP nie zmienia funkcji
samochodu, jak np. hamowania,
wspomagania kierownicy...
Nigdy nie tankować paliwa,
gdy silnik jest w trybie STOP;
bezwzględnie wyłączyć zapłon
kluczem.
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włącza się, gdy:


- drzwi kierowcy są otwarte,

- pas bezpieczeństwa kierowcy jest
odpięty,

- prędkość samochodu nie
przekroczyła 10 km/h od momentu
ostatniego rozruchu kluczem,

- hamulec postojowy jest zaciśnięty
albo w trakcie zaciskania,

- wymaga tego utrzymanie komfortu
cieplnego w kabinie,

- włączone jest osuszanie szyb,

- niektóre konkretne warunki
(ładowanie akumulatora,
temperatura silnika, wspomaganie
hamulców, temperatura
zewnętrzna...) wymagają tego dla
zapewnienia kontroli systemu.
W tym przypadku lampka
kontrolna "ECO"
miga przez
kilka sekund, a następnie
gaśnie.

Działanie to jest jak najbardziej
normalne.

Stop & Start
44

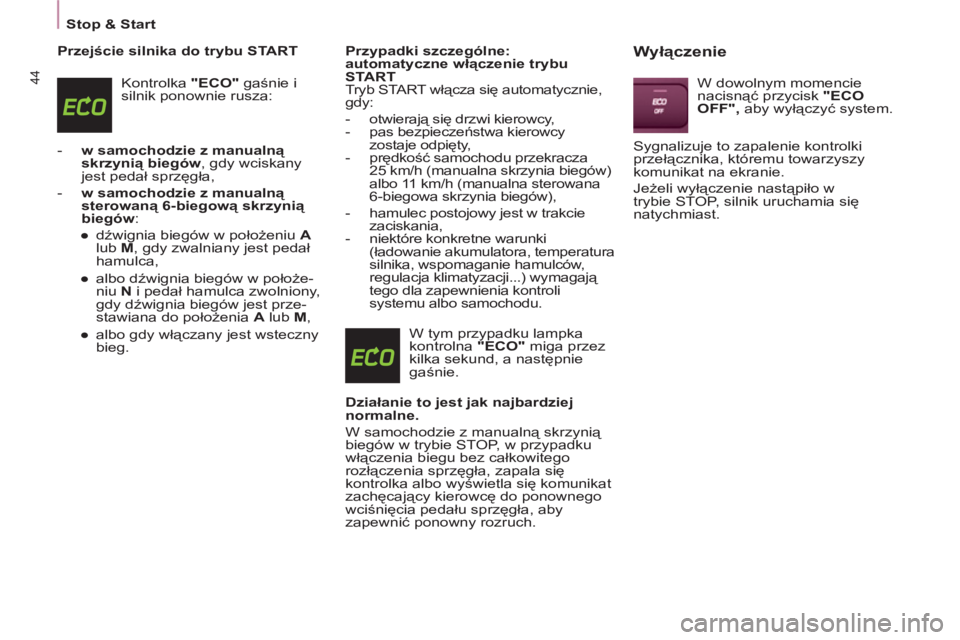

Przejście silnika do trybu START
Kontrolka "ECO"
gaśnie i
silnik ponownie rusza:


- w samochodzie z manualną
skrzynią biegów
, gdy wciskany
jest pedał sprzęgła,

- w samochodzie z manualną
sterowaną
6-biegową skrzynią
biegów
:


●
dźwignia biegów w położeniu A

lub M
, gdy zwalniany jest pedał
hamulca,

●
albo dźwignia biegów w położe-
niu N
i pedał hamulca zwolniony,
gdy dźwignia biegów jest prze-
stawiana do położenia A
lub M
,

●
albo gdy włączany jest wsteczny
bieg.


Przypadki szczególne:
automatyczne włączenie trybu
START
Tryb START w
łącza się automatycznie,
gdy:


- otwierają się drzwi kierowcy,

- pas bezpieczeństwa kierowcy
zostaje odpięty,

- prędkość samochodu przekracza
25 km/h (manualna skrzynia biegów)
albo 11 km/h (manualna sterowana
6-biegowa skrzynia biegów),

- hamulec postojowy jest w trakcie
zaciskania,

- niektóre konkretne warunki
(ładowanie akumulatora, temperatura
silnika, wspomaganie hamulców,
regulacja klimatyzacji...) wymagają
tego dla zapewnienia kontroli
systemu albo samochodu.
W tym przypadku lampka
kontrolna "ECO"
miga przez
kilka sekund, a następnie
gaśnie.

Działanie to jest jak najbardziej
normalne.

W samochodzie z manualną skrzynią
biegów w trybie STOP, w przypadku
włączenia biegu bez całkowitego
rozłączenia sprzęgła, zapala się
kontrolka albo wyświetla się komunikat
zachęcający kierowcę do ponownego
wciśnięcia pedału sprzęg
ła, aby
zapewnić ponowny rozruch.



Wyłączenie

W dowolnym momencie
nacisnąć przycisk "ECO
OFF",
aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki
przełącznika, któremu towarzyszy
komunikat na ekranie.
Jeżeli wyłączenie nastąpiło w
trybie STOP, silnik uruchamia się
natychmiast.

2


Stop & Start

45
GOTOWY DO DROGI

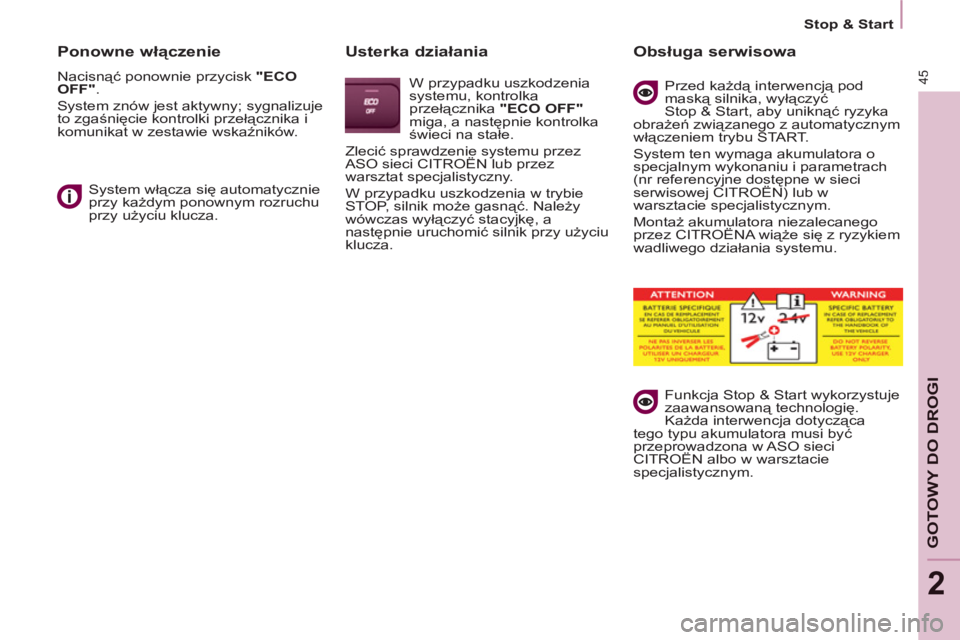

Ponowne włączenie

Nacisnąć ponownie przycisk "ECO
OFF"
.
System znów jest aktywny; sygnalizuje
to zgaśnięcie kontrolki przełącznika i
komunikat w zestawie wskaźników.
System włącza się automatycznie
przy każdym ponownym rozruchu
przy użyciu klucza.


Usterka działania

W przypadku uszkodzenia
systemu, kontrolka
przełącznika "ECO OFF"

miga, a następnie kontrolka
świeci na stałe.
Zlecić sprawdzenie systemu przez
ASO sieci CITROËN lub przez
warsztat specjalistyczny.
W przypadku uszkodzenia w trybie
STOP, silnik może gasnąć. Należy
wówczas wyłączyć stacyjkę, a
następnie uruchomić silnik przy użyciu
klucza.


Obsługa serwisowa

Przed każdą interwencją pod
maską silnika, wyłączyć
Stop & Start, aby uniknąć ryzyka
obrażeń związanego z automatycznym
włączeniem trybu START.
System ten wymaga akumulatora o
specjalnym wykonaniu i parametrach
(nr referencyjne dostępne w sieci
serwisowej CITROËN) lub w
warsztacie specjalistycznym.
Montaż akumulatora niezalecanego
przez CITROËNA wiąże się z ryzykiem
wadliwego działania systemu.
Funkcja Stop & Start wykorzystuje
zaawansowaną technologię.
Każda interwencja dotycząca
tego typu akumulatora musi być
przeprowadzona w ASO sieci
CITROËN albo w warsztacie
specjalistycznym.

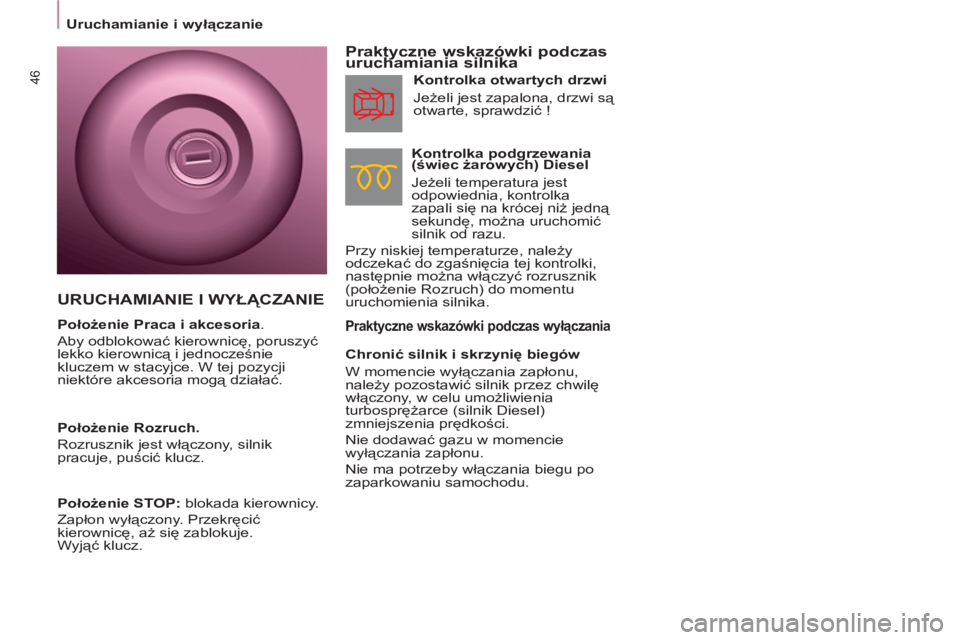

Uruchamianie i wyłączanie

46


Praktyczne wskazówki podczas wyłączania


Praktyczne wskazówki podczas
uruchamiania silnika

Kontrolka podgrzewania
(świec żarowych) Diesel
Jeżeli temperatura jest
odpowiednia, kontrolka
zapali się na krócej niż jedną
sekundę, można uruchomić
silnik od razu.
Przy niskiej temperaturze, należy
odczekać do zgaśnięcia tej kontrolki,
następnie można włączyć rozrusznik
(położenie Rozruch) do momentu
uruchomienia silnika.

Kontrolka otwartych drzwi
Jeżeli jest zapalona, drzwi są
otwarte, sprawdzić !

Chronić silnik i skrzynię biegów
W momencie wyłączania zapłonu,
należy pozostawić silnik przez chwilę
włączony, w celu umożliwienia
turbosprężarce (silnik Diesel)
zmniejszenia prędkości.
Nie dodawać gazu w momencie
wyłączania zapłonu.
Nie ma potrzeby włączania biegu po
zaparkowaniu samochodu.


URUCHAMIANIE I WYŁĄCZANIE


Położenie Praca i akcesoria .
Aby odblokować kierownicę, poruszyć
lekko kierownicą i jednocześnie
kluczem w stacyjce. W tej pozycji
niektóre akcesoria mogą działać.

Położenie Rozruch.
Rozrusznik jest włączony, silnik
pracuje, puścić klucz.

Położenie STOP: blokada kierownicy.
Zapłon wyłączony. Przekręcić
kierownicę, aż się zablokuje.
Wyjąć klucz.

Uruchamianie i wyłączanie

47

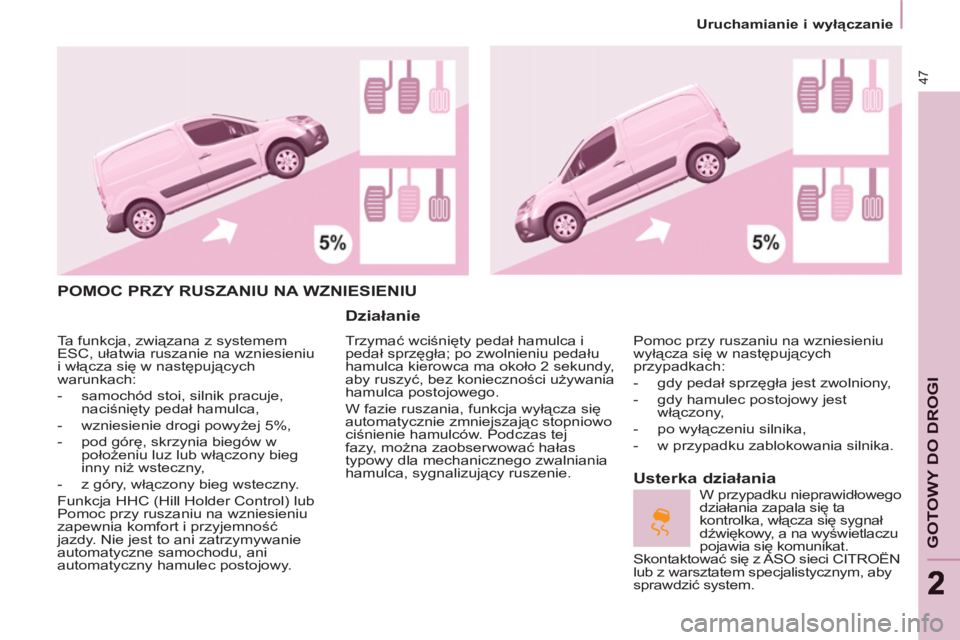

GOTOWY DO DROGI

POMOC PRZY RUSZANIU NA WZNIESIENIU

Działanie

Trzymać wciśnięty pedał hamulca i
pedał sprzęgła; po zwolnieniu pedału
hamulca kierowca ma około 2 sekundy,
aby ruszyć, bez konieczności używania
hamulca postojowego.
W fazie ruszania, funkcja wyłącza się
automatycznie zmniejszając stopniowo
ciśnienie hamulców. Podczas tej
fazy, można zaobserwować hałas
typowy dla mechanicznego zwalniania
hamulca, sygnalizujący ruszenie.


Usterka działania
Pomoc przy ruszaniu na wzniesieniu
wyłącza się w następujących
przypadkach:


- gdy pedał sprzęgła jest zwolniony,

- gdy hamulec postojowy jest
włączony,

- po wyłączeniu silnika,

- w przypadku zablokowania silnika.

W przypadku nieprawidłowego
działania zapala się ta
kontrolka, włącza się sygnał
dźwiękowy, a na wyświetlaczu
pojawia się komunikat.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym, aby
sprawdzić system. Ta funkcja, związana z systemem
ESC, ułatwia ruszanie na wzniesieniu
i włącza się w następujących
warunkach:


- samochód stoi, silnik pracuje,
naciśnięty pedał hamulca,

- wzniesienie drogi powyż
ej 5%,

- pod górę, skrzynia biegów w
położeniu luz lub włączony bieg
inny niż wsteczny,

- z góry, włączony bieg wsteczny.
Funkcja HHC (Hill Holder Control) lub
Pomoc przy ruszaniu na wzniesieniu
zapewnia komfort i przyjemność
jazdy. Nie jest to ani zatrzymywanie
automatyczne samochodu, ani
automatyczny hamulec postojowy.

48

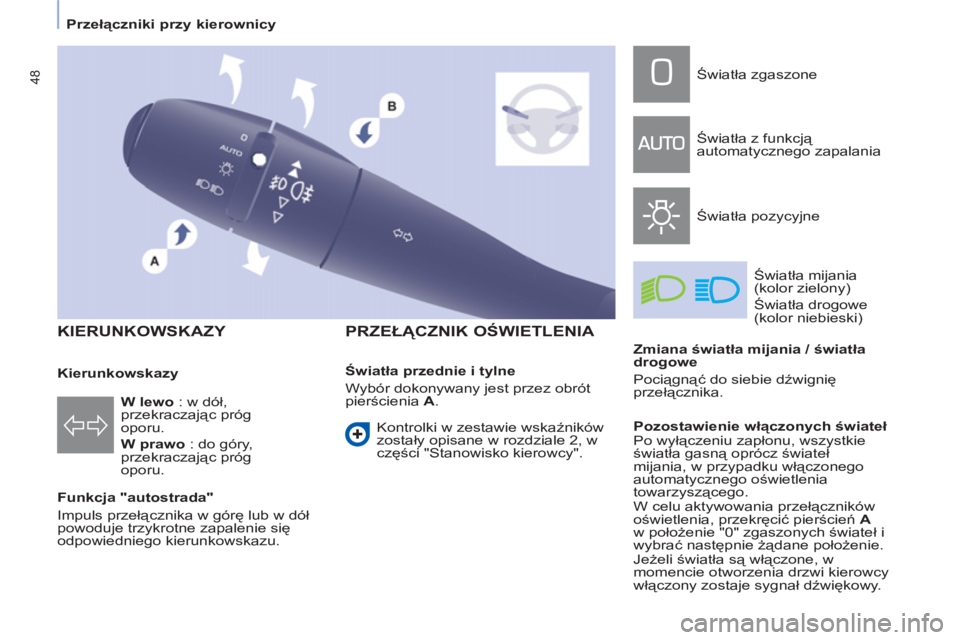

Przełączniki przy kierownicy





KIERUNKOWSKAZY


Funkcja "autostrada"
Impuls przełącznika w górę lub w dół
powoduje trzykrotne zapalenie się
odpowiedniego kierunkowskazu.



PRZEŁĄCZNIK OŚWIETLENIA


W lewo
: w dół,
przekraczając próg
oporu.

W prawo
: do góry,
przekraczając próg
oporu.
Światła przednie i tylne
Wybór dokonywany jest przez obrót
pierścienia A
. Światła zgaszone
Światła z funkcją
automatycznego zapalania
Światła pozycyjne
Światła mijania
(kolor zielony)
Światła drogowe
(kolor niebieski)

Zmiana światła mijania / światła
drogowe
Pociągnąć do siebie dźwignię
przełącznika.

Pozostawienie włączonych świateł
Po wyłączeniu zapłonu, wszystkie
światł
a gasną oprócz świateł
mijania, w przypadku włączonego
automatycznego oświetlenia
towarzyszącego.
W celu aktywowania przełączników
oświetlenia, przekręcić pierścień A

w położenie "0" zgaszonych świateł i
wybrać następnie żądane położenie.
Jeżeli światła są włączone, w
momencie otworzenia drzwi kierowcy
włączony zostaje sygnał dźwiękowy. Kontrolki w zestawie wskaźników
zostały opisane w rozdziale 2, w
części "Stanowisko kierowcy".
Kierunkowskazy
