CITROEN BERLINGO ELECTRIC 2015 Kasutusjuhend (in Estonian)

Ratta vahetamine

11 9
7

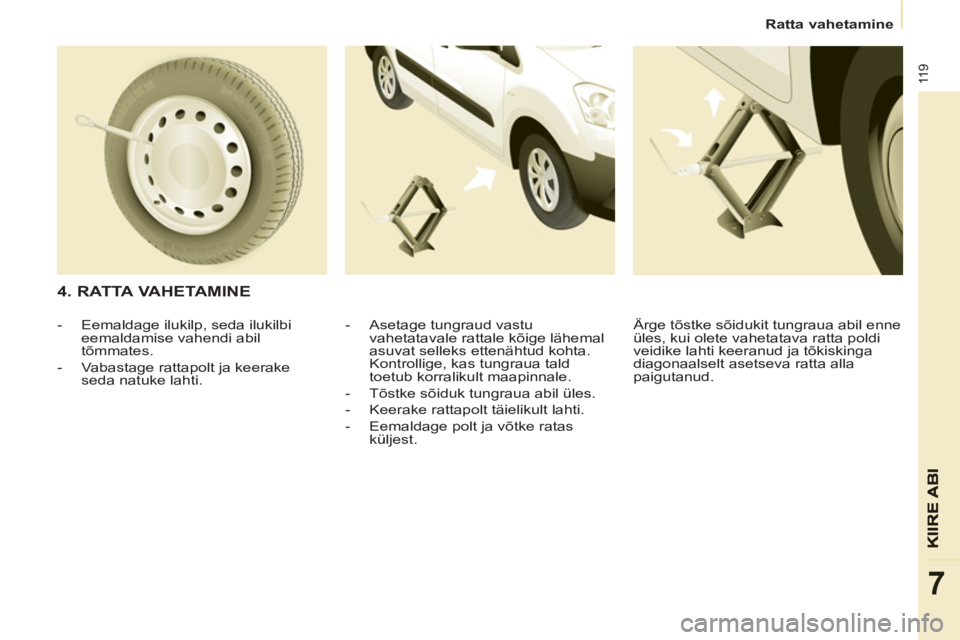

4. RATTA VAHETAMINE


- Asetage tungraud vastu
vahetatavale rattale kõige lähemal
asuvat selleks ettenähtud kohta.
Kontrollige, kas tungraua tald
toetub korralikult maapinnale.

- Tõstke sõiduk tungraua abil üles.

- Keerake rattapolt täielikult lahti.

- Eemaldage polt ja võtke ratas
küljest.


- Eemaldage ilukilp, seda ilukilbi
eemaldamise vahendi abil
tõmmates.

- Vabastage rattapolt ja keerake
seda natuke lahti. Ärge tõstke sõidukit tungraua abil enne
üles, kui olete vahetatava ratta poldi
veidike lahti keeranud ja tõkiskinga
diagonaalselt asetseva ratta alla
paigutanud.

Ratta vahetamine

120
- Laske sõiduk tungraua abil täiesti
alla ja eemaldage tungraud.

- Keerake rattapolti uuesti rattavõtme
abil, aga ärge seda liigselt
pingutage.

- Asetage katkine rehv korvi.
- Kinnitage korv konksu otsa ja
tõstke korv poldi ja vända abil üles.

Ärge mitte kunagi minge ainult
tungrauaga toestatud sõiduki alla
(kasutage toestuspukke). Ärge
kasutage mutrivõtit rattavõtme asemel.

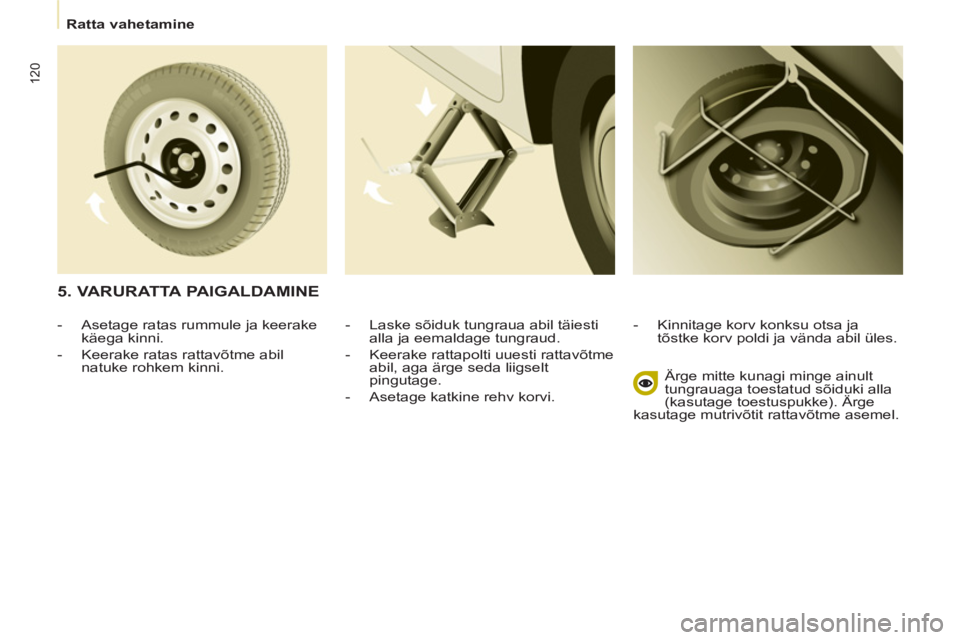

5. VARURATTA PAIGALDAMINE



- Asetage ratas rummule ja keerake
käega kinni.

- Keerake ratas rattavõtme abil
natuke rohkem kinni.

Lumetõke

121
KIIRE
ABI
7

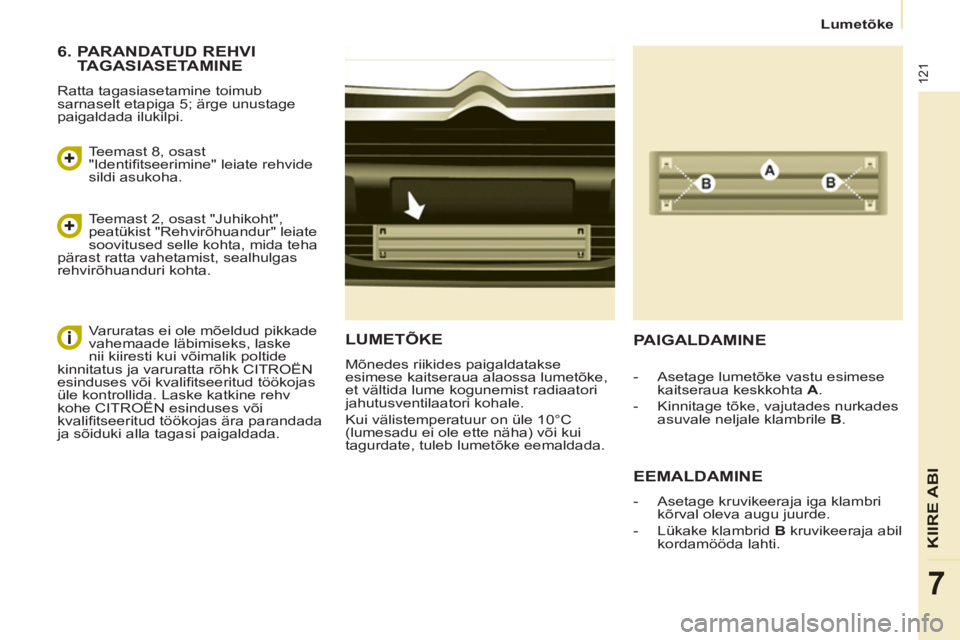

LUMETÕKE

Mõnedes riikides paigaldatakse
esimese kaitseraua alaossa lumetõke,
et vältida lume kogunemist radiaatori
jahutusventilaatori kohale.
Kui välistemperatuur on üle 10°C
(lumesadu ei ole ette näha) või kui
tagurdate, tuleb lumetõke eemaldada.

PAIGALDAMINE

EEMALDAMINE



- Asetage kruvikeeraja iga klambri
kõrval oleva augu juurde.

- Lükake klambrid B
kruvikeeraja abil
kordamööda lahti.


- Asetage lumetõke vastu esimese
kaitseraua keskkohta A
.

- Kinnitage tõke, vajutades nurkades
asuvale neljale klambrile B
.



6. PARANDATUD REHVI
TAGASIASETAMINE
Ratta tagasiasetamine toimub
sarnaselt etapiga 5; ärge unustage
paigaldada ilukilpi.
Teemast 8, osast
"Identifi tseerimine" leiate rehvide
sildi asukoha.
Teemast 2, osast "Juhikoht",
peatükist "Rehvirõhuandur" leiate
soovitused selle kohta, mida teha
pärast ratta vahetamist, sealhulgas
rehvirõhuanduri kohta.
Varuratas ei ole mõeldud pikkade
vahemaade läbimiseks, laske
nii kiiresti kui võimalik poltide
kinnitatus ja varuratta rõhk CITROËN
esinduses või kvalifi tseeritud töökojas
üle kontrollida. Laske katkine rehv
kohe CITROËN esinduses või
kvalifi tseeritud töökojas ära parandada
ja sõiduki alla tagasi paigaldada.

Lumeketid

122

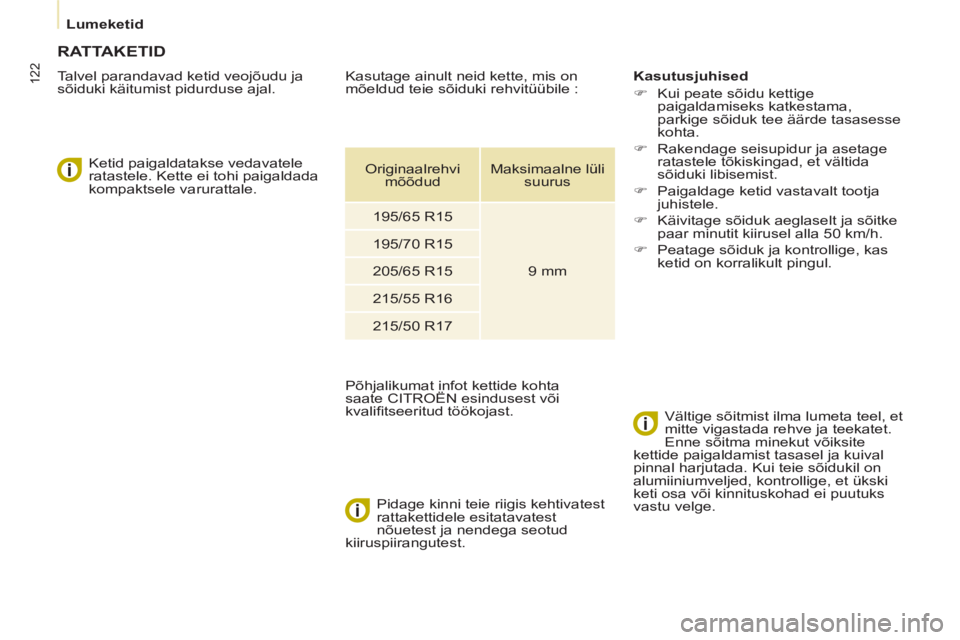

RATTAKETID


Talvel parandavad ketid veojõudu ja
sõiduki käitumist pidurduse ajal.

Ketid paigaldatakse vedavatele
ratastele. Kette ei tohi paigaldada
kompaktsele varurattale.

Pidage kinni teie riigis kehtivatest
rattakettidele esitatavatest
nõuetest ja nendega seotud
kiiruspiirangutest.
Kasutusjuhised


)
Kui peate sõidu kettige
paigaldamiseks katkestama,
parkige sõiduk tee äärde tasasesse
kohta.

)
Rakendage seisupidur ja asetage
ratastele tõkiskingad, et vältida
sõiduki libisemist.

)
Paigaldage ketid vastavalt tootja
juhistele.

)
Käivitage sõiduk aeglaselt ja sõitke
paar minutit kiirusel alla 50 km/h.

)
Peatage sõiduk ja kontrollige, kas
ketid on korralikult pingul.


Vältige sõitmist ilma lumeta teel, et
mitte vigastada rehve ja teekatet.
Enne sõitma minekut võiksite
kettide paigaldamist tasasel ja kuival
pinnal harjutada. Kui teie sõidukil on
alumiiniumveljed, kontrollige, et ükski
keti osa või kinnituskohad ei puutuks
vastu velge.


Kasutage ainult neid kette, mis on
mõeldud teie sõiduki rehvitüübile :
Põhjalikumat infot kettide kohta
saate CITROËN esindusest või
kvalifi tseeritud töökojast.

Originaalrehvi
mõõdud
Maksimaalne lüli
suurus

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

Lambipirni vahetamine

123
KIIRE
ABI
7

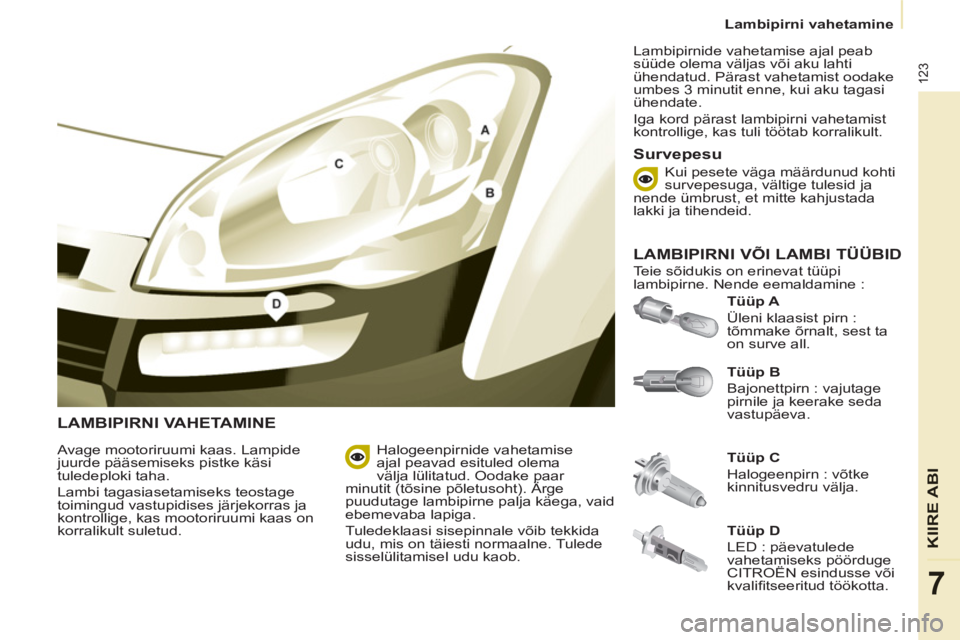

LAMBIPIRNI VAHETAMINE


Tüüp B

Bajonettpirn : vajutage
pirnile ja keerake seda
vastupäeva.
Tüüp A

Üleni klaasist pirn :
tõmmake õrnalt, sest ta
on surve all.

Avage mootoriruumi kaas. Lampide
juurde pääsemiseks pistke käsi
tuledeploki taha.
Lambi tagasiasetamiseks teostage
toimingud vastupidises järjekorras ja
kontrollige, kas mootoriruumi kaas on
korralikult suletud.
Tüüp C

Halogeenpirn : võtke
kinnitusvedru välja.
Halogeenpirnide vahetamise
ajal peavad esituled olema
välja lülitatud. Oodake paar
minutit (tõsine põletusoht). Ärge
puudutage lambipirne palja käega, vaid
ebemevaba lapiga.
Tuledeklaasi sisepinnale võib tekkida
udu, mis on täiesti normaalne. Tulede
sisselülitamisel udu kaob. Lambipirnide vahetamise ajal peab
süüde olema väljas või aku lahti
ühendatud. Pärast vahetamist oodake
umbes 3 minutit enne, kui aku tagasi
ühendate.
Iga kord pärast lambipirni vahetamist
kontrollige, kas tuli töötab korralikult.


Survepesu

LAMBIPIRNI VÕI LAMBI TÜÜBID

Teie sõidukis on erinevat tüüpi
lambipirne. Nende eemaldamine : Kui pesete väga määrdunud kohti
survepesuga, vältige tulesid ja
nende ümbrust, et mitte kahjustada
lakki ja tihendeid.

Tüüp D

LED : päevatulede
vahetamiseks pöörduge
CITROËN esindusse või
kvalifi tseeritud töökotta.

Lambipirni vahetamine

124


3.
Suunatuled

Tüüp B
, PY21W - 21W (kollane)


- Eemaldage kate, tõmmates
kummist servast.

- Keerake lambialust veerand
pööret vastupäeva.

- Võtke pirn välja, sellele kergelt
vajutades ja vastupäeva
keerates.

- Asendage lambipirn uuega.

- Kontrollige, kas kate on igast
küljest korralikult paigas, et
tagada veekindlust.
2.
Gabariittuled

Tüüp A
, W5W - 5W


- Võtke kate lahti, seda kummist
käepidemest tõmmates.

- Eemaldage lambialus vajutusega,
seda juhtmest tõmmates.

- Asendage lambipirn uuega.

- Asetage kate igast servast
korralikult tagasi, et ta veekindel
oleks.

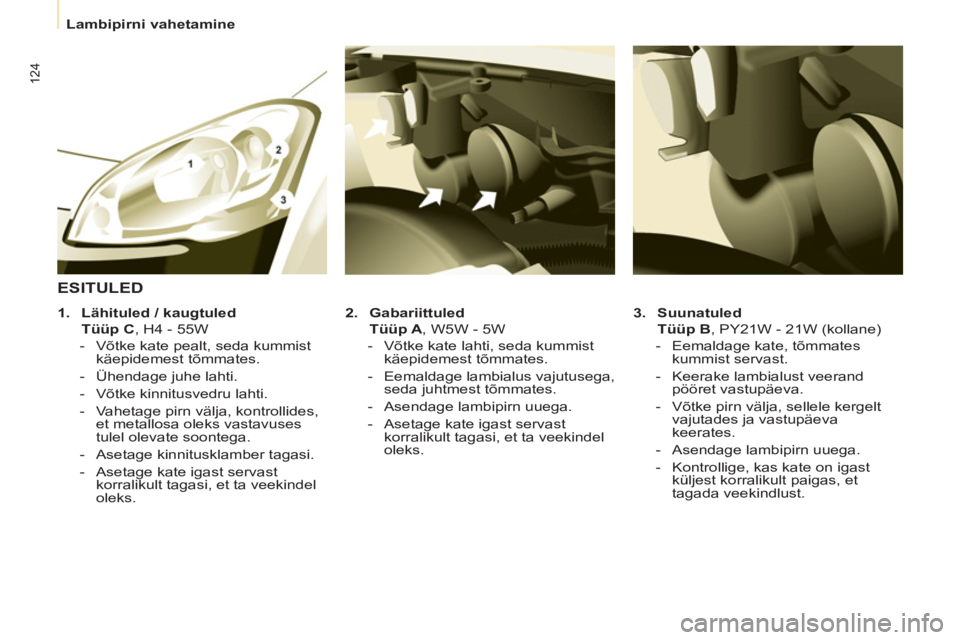

ESITULED



1.
Lähituled / kaugtuled

Tüüp C
, H4 - 55W


- Võtke kate pealt, seda kummist
käepidemest tõmmates.

- Ühendage juhe lahti.

- Võtke kinnitusvedru lahti.

- Vahetage pirn välja, kontrollides,
et metallosa oleks vastavuses
tulel olevate soontega.

- Asetage kinnitusklamber tagasi.

- Asetage kate igast servast
korralikult tagasi, et ta veekindel
oleks.

Lambipirni vahetamine

125
7


4.
Udutuled

Tüüp C
, H1 - 55W


- Eemaldage kolm kaitseraua all
asuvat porikummi kinnitusklambrit
ja kruvi.

- Lükake porikummi ettepoole.

- Udutule eemaldamiseks eemaldage
Torx
© 30 kruvikeeraja abil kruvi,
mille juurde pääseb kaitserauas
asuva spetsiaalse augu kaudu.

- Võtke udutuli lahti, klambrit kokku
pigistades.

- Võtke udutuli väljastpoolt välja.

- Avamiseks keerake kollast kaant
1/4 pööret.

- Lambipirni vabastamiseks võtke
lahti kinnitusklambrid, mis hoiavad
kahelt poolt kinni lambipirni allosa.

- Tõmmake lambipirn välja.

- Sisestage uus pirn, suruge klambrid
ümber pirni allosa ning tuledeploki
ja kaitseraua tagasiasetamiseks
viige toimingud läbi vastupidises
järjekorras.



DUBLEERIV KÜLGMINE SUUNATULI


Tüüp A
, WY5W - 5W (kollane)


- Lükake suunatuld tahapoole ja
eemaldage see.

- Uue, ühes tükis dubleeriva
suunatule saamiseks pöörduge
CITROËN esindusse.

- Tagasiasetamisel lükake tuli
kõigepealt tahapoole ja siis
tõmmake uuesti ette.
Ees / Taga




LAETULED


Tüüp A
, 12V5W - 5W


- Lambikatte avamiseks libistage
kruvikeeraja ots laetule kummalgi
pool olevatesse avadesse.

- Tõmmake pirn välja ja asendage
uuega.

- Kinnitage laetuli oma kohale ja
kontrollige, et ta jääks korralikult
paigale.

Lambipirni vahetamine

126


Täpsemat informatsiooni lambipirnide
kohta leiate tabelist "Pirnide tüübid".


1.
Pidurituled/gabariittuled


Tüüp B
, P21/5W - 21/5W

2.
Suunatuled


Tüüp B
, PY21W - 21W (kollane)

3.
Tagurdustuled


Tüüp B
, P21W - 21W

4.
Udutuled


Tüüp B
, P21W - 21W


- Tehke kindlaks vigase pirni asukoht
ja avage tagauksed 180°.
Teema 2, osa "Uksed".

- Eemaldage kaks kinnituskruvi
kruvikeeraja abil, mis asub parema
istme all tööriistakotis.

- Tõmmake tuledeplokk väljastpoolt
välja.

- Tulest kinni hoides ühendage juhe
lahti.
- Lükake 4 klambrit laiali ja
eemaldage lambipesa.

- Eemaldage vigane lambipirn,
sellele kergelt vajutades ja
vastupäeva keerates.

- Asendage lambipirn uuega.


Tuledeploki eemaldamiseks :


- tagaluugiga sõidukil tõmmake
tuledeplokki sõiduki keskkoha
poole,

- tiibustega sõidukil tõmmake
tuledeplokki enda poole.

Tagasiasetamisel asetage
klambrid ja toitejuhe nii, et viimane
millegi vahele ei jääks.
Pärast tagumise suunatule vahetamist
kulub taasaktiveerimiseks üle 2 minuti
rohkem.


TAGATULED


Survepesu

Kui pesete väga määrdunud
kohti survepesuga, vältige
tulesid ja nende ümbrust, et mitte
kahjustada lakki ja tihendeid.

Lambipirni vahetamine

127
7

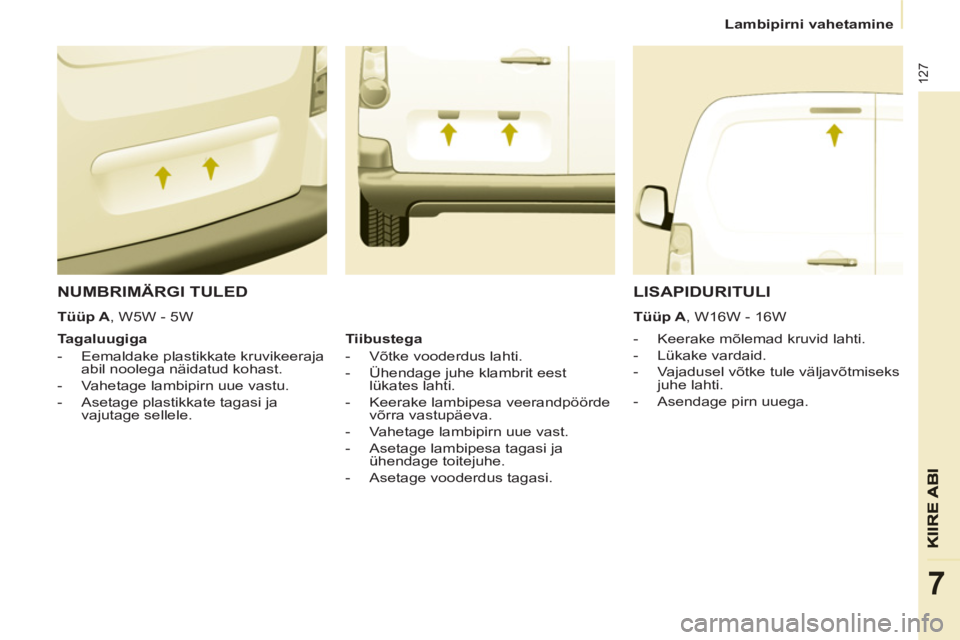

NUMBRIMÄRGI TULED




- Keerake mõlemad kruvid lahti.

- Lükake vardaid.

- Vajadusel võtke tule väljavõtmiseks
juhe lahti.

- Asendage pirn uuega.


Tagaluugiga


- Eemaldake plastikkate kruvikeeraja
abil noolega näidatud kohast.

- Vahetage lambipirn uue vastu.

- Asetage plastikkate tagasi ja
vajutage sellele.


LISAPIDURITULI


Tüüp A
, W16W - 16W

Tiibustega


- Võtke vooderdus lahti.

- Ühendage juhe klambrit eest
lükates lahti.

- Keerake lambipesa veerandpöörde
võrra vastupäeva.

- Vahetage lambipirn uue vast.

- Asetage lambipesa tagasi ja
ühendage toitejuhe.

- Asetage vooderdus tagasi.



Tüüp A
, W5W - 5W

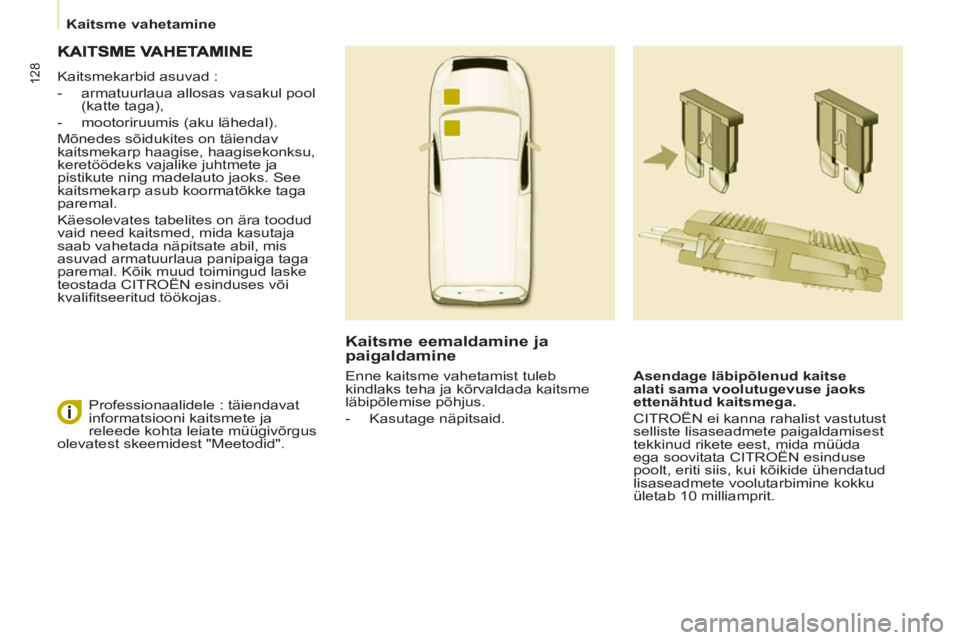

Kaitsme vahetamine

128
Kaitsmekarbid asuvad :


- armatuurlaua allosas vasakul pool
(katte taga),

- mootoriruumis (aku lähedal).
Mõnedes sõidukites on täiendav
kaitsmekarp haagise, haagisekonksu,
keretöödeks vajalike juhtmete ja
pistikute ning madelauto jaoks. See
kaitsmekarp asub koormatõkke taga
paremal.
Käesolevates tabelites on ära toodud
vaid need kaitsmed, mida kasutaja
saab vahetada näpitsate abil, mis
asuvad armatuurlaua panipaiga taga
paremal. Kõik muud toimingud laske
teostada CITROËN esinduses või
kvalifi tseeritud töökojas.


Kaitsme eemaldamine ja
paigaldamine

Asendage läbipõlenud kaitse
alati sama voolutugevuse jaoks
ettenähtud kaitsmega.

CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida müüda
ega soovitata CITROËN esinduse
poolt, eriti siis, kui kõikide ühendatud
lisaseadmete voolutarbimine kokku
ületab 10 milliamprit. Professionaalidele : täiendavat
informatsiooni kaitsmete ja
releede kohta leiate müügivõrgus
olevatest skeemidest "Meetodid". Enne kaitsme vahetamist tuleb
kindlaks teha ja kõrvaldada kaitsme
läbipõlemise põhjus.


- Kasutage näpitsaid.
