Kaitsme vahetamine

129
7


ARMATUURLAUA KAITSMED

Kaitsmete juurde pääsemiseks
kallutage kaant. Kaitsmed
F


Voolutugevus

A
Kaitstav vooluring
1 15 Tagaklaasipuhasti
2 - Vaba
3 5 Turvapadi
4 10 Kliimaseade, diagnostikapistik, küljepeegli nupp,
esitulede valgusvihu kõrgus
5 30 Aknatõstuk
6 30 Lukud
7 5 Laelamp taga, kohtvalgusti ees, laepaneel
8 20 Autoraadio, ekraan, rehvirõhuandur, alarm ja sireen
9 30 12V pistikupesa ees ja taga
10 15 Keskkonsool
11 15 Nõrga vooluga süütelukk
12 15 Vihma- ja valgusandur, turvapadi
13 5 Näidikuplokk
14 15 Parkimisabi, automaatkliimaseadme nupud, hands-
free varustus
15 30 Lukud
16 - Vaba
17 40 Jää eemaldamine tagaklaasilt/küljepeeglitelt

Kaitsme vahetamine

130

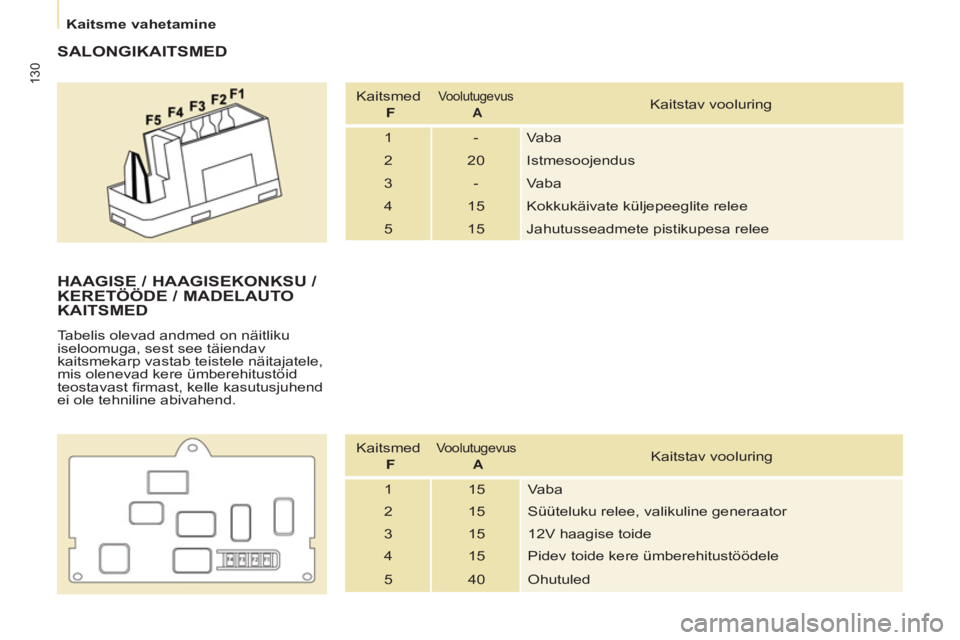

SALONGIKAITSMED

Kaitsmed
F

Voolutugevus

A
Kaitstav vooluring
1 - Vaba
2 20 Istmesoojendus
3 - Vaba
4 15 Kokkukäivate küljepeeglite relee
5 15 Jahutusseadmete pistikupesa relee


HAAGISE / HAAGISEKONKSU /
KERETÖÖDE / MADELAUTO
KAITSMED
Tabelis olevad andmed on näitliku
iseloomuga, sest see täiendav
kaitsmekarp vastab teistele näitajatele,
mis olenevad kere ümberehitustöid
teostavast fi rmast, kelle kasutusjuhend
ei ole tehniline abivahend.
Kaitsmed
F


Voolutugevus

A
Kaitstav vooluring
1 15 Vaba
2 15 Süüteluku relee, valikuline generaator
3 15 12V haagise toide
4 15 Pidev toide kere ümberehitustöödele
5 40 Ohutuled

Kaitsme vahetamine

131
7


MOOTORIRUUMI KAITSMED

Pärast mootoriruumi kaane avamist
võtke karp lahti ja kallutage seda, et
kaitsmete juurde pääseda. Kaitsmed
F


Voolutugevus

A

Kaitstav vooluring
1 20 Mootori kontroll
2 15 Helisignaal
3 10 Esi- ja tagaklaasipesuri pump
4 20 Tuledepesuri pump
5 15 Mootori osad
6 10 Roolinurga andur, ESC
7 10 Pidurilüliti, sidurilüliti
8 25 Käiviti
9 10 Esitulede valgusvihu mootor, autopargi juhtimise
plokk
10 30 Mootori osad
11 40 Vaba
12 30 Klaasipuhasti
13 40 BSI
14 30 Pump
15 10 Parem kaugtuli
16 10 Vasak kaugtuli
17 15 Parem lähituli
18 15 Vasak lähituli

Klaasipuhasti laba vahetamine

132

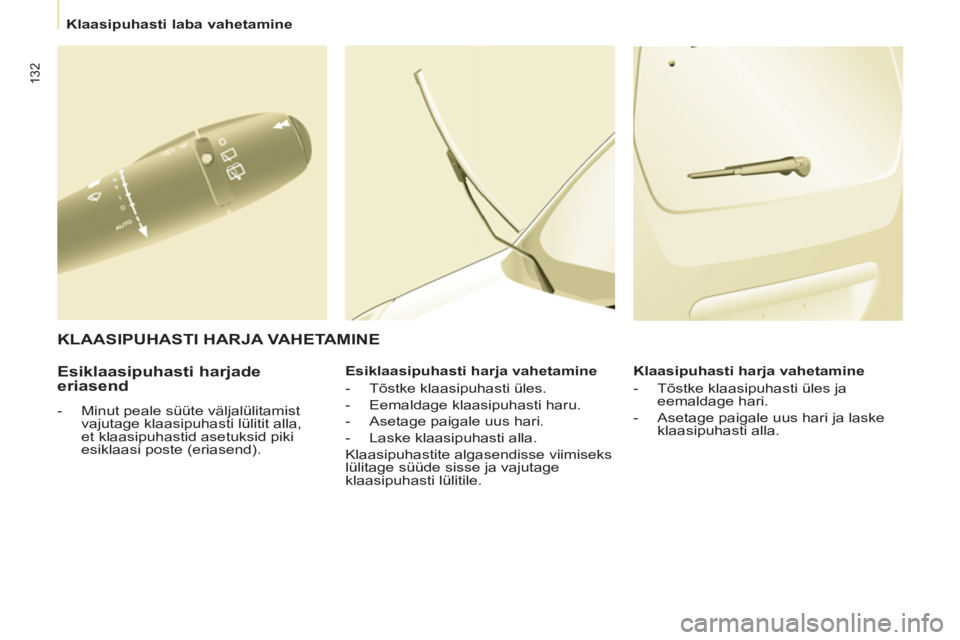

Esiklaasipuhasti harjade
eriasend


- Minut peale süüte väljalülitamist
vajutage klaasipuhasti lülitit alla,
et klaasipuhastid asetuksid piki
esiklaasi poste (eriasend).
Esiklaasipuhasti harja vahetamine


- Tõstke klaasipuhasti üles.

- Eemaldage klaasipuhasti haru.

- Asetage paigale uus hari.

- Laske klaasipuhasti alla.
Klaasipuhastite algasendisse viimiseks
lülitage süüde sisse ja vajutage
klaasipuhasti lülitile.
Klaasipuhasti harja vahetamine


- Tõstke klaasipuhasti üles ja
eemaldage hari.

- Asetage paigale uus hari ja laske
klaasipuhasti alla.



KLAASIPUHASTI HARJA VAHETAMINE

Enda auto pukseerida laskmine
133
KIIRE
ABI
7

Ilma tõstmiseta (neli ratast
maas)
Kasutage alati pukseerkonksu.

SÕIDUKI PUKSEERIDA LASKMINE
Eest



- Tõstke katteplaat üles, vajutades
plaadi alumisele osale,

- Kruvige pukseerimissilmus nii
sügavale sisse, et see lukustuks.



Tagant



- Tõstke katteplaat mündi või
pukseerimissilmuse lameda osa
abil üles.

- Kruvige pukseerimissilmus nii
sügavale sisse, et see lukustuks.

Kui pukseerimine toimub seisatud
mootoriga, siis pidurdus- ja
roolivõimendus ei tööta.


Tõstmisega (ainult kaks ratast
maas)
Soovitav on sõiduk spetsiaalse
seadme abil üles tõsta. Pukseerimissilmus asub tööriistakotis
vasaku esiistme all.

Manuaalkäigukastiga sõidukid
(diiselmootoriga)
Manuaalkäigukastiga sõidukite puhul
peab käigukang olema vabakäigu
asendis, vastasel juhul võivad mõned
jõuülekande ja pidurdussüsteemi
osad kahjustatud saada ning mootori
käivitamisel ei tööta pidurdusvõimendi.

134


Mõõtmed

135


Mõõtmed

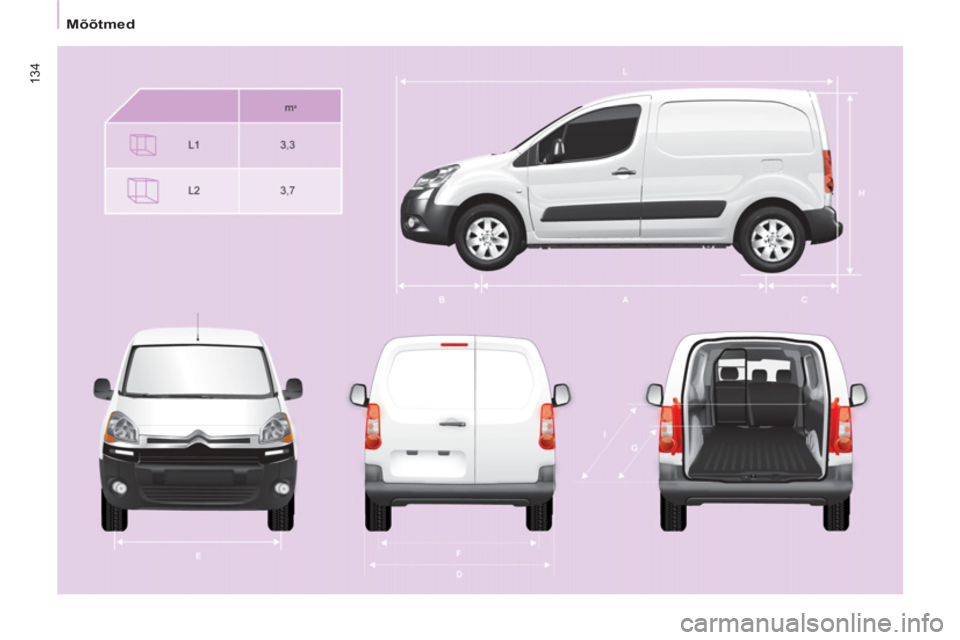

TEHNILISED NÄITAJA
D
8





FURGOON (mm)



Lühike - L1
Pikk - L2

625
850
750

L Pikkus
4380
4628

H Kõrgus
1805-1834

A Teljevahe
2728

B Esimene ülend
925

C Tagumine ülend
727
975

D Laius küljepeegliteta
1810
küljepeeglitega
2112

E Esirataste vahe
1505

F Tagarataste vahe
1554

G Põranda tagaosa kasutatav laius
1800
2050

I Kasutatav pikkus kokkuklapitud kõrvalistmega
3000
3250 MÕÕTMED MÕÕTMED

Sõiduk on saadaval 2 pikkusega (L1 ja L2), nagu
näidatud allolevates tabelites :

Mõõtmed

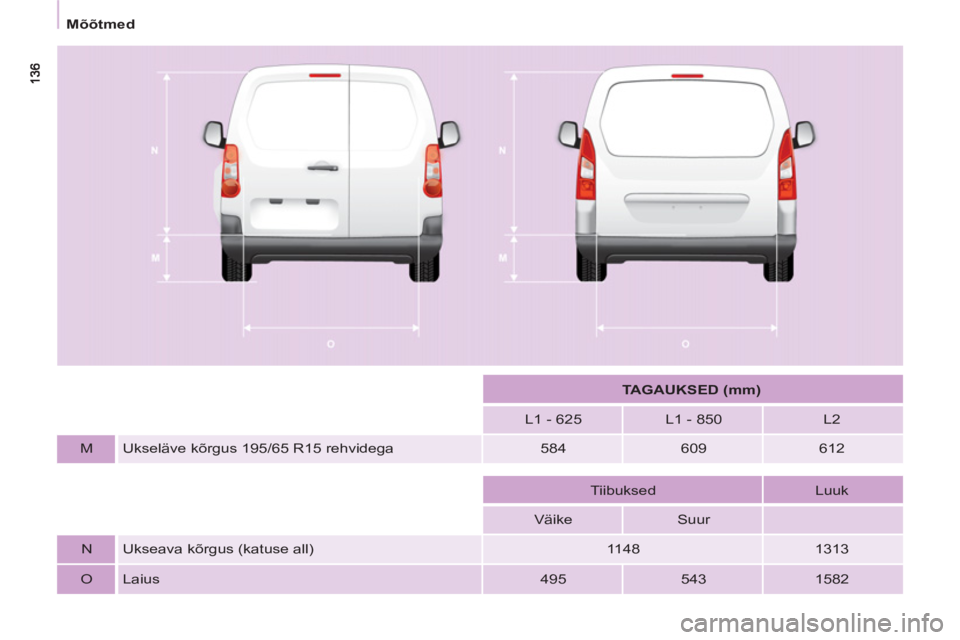

TAGAUKSED (mm)



L1 - 625
L1 - 850
L2

M Ukseläve kõrgus 195/65 R15 rehvidega
584
609
612









Tiibuksed
Luuk

Väike
Suur






N Ukseava kõrgus (katuse all)
1148
1313

O Laius
495
543
1582

137


Mõõtmed

TEHNILISED NÄITAJA
D
8

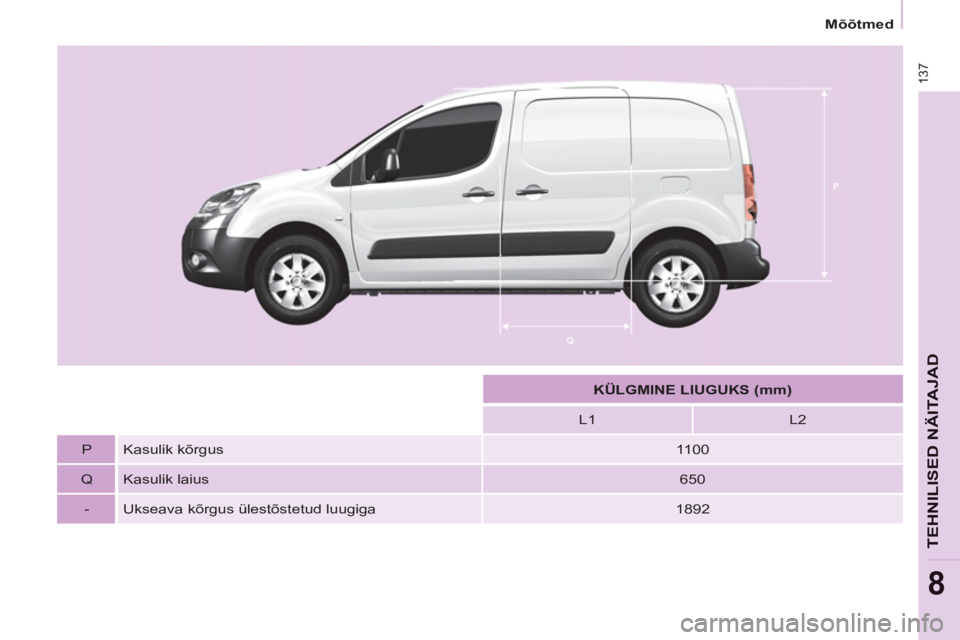

KÜLGMINE LIUGUKS (mm)



L1
L2

P
Kasulik kõrgus
1100

Q
Kasulik laius
650

-
Ukseava kõrgus ülestõstetud luugiga
1892

138


Mõõtmed

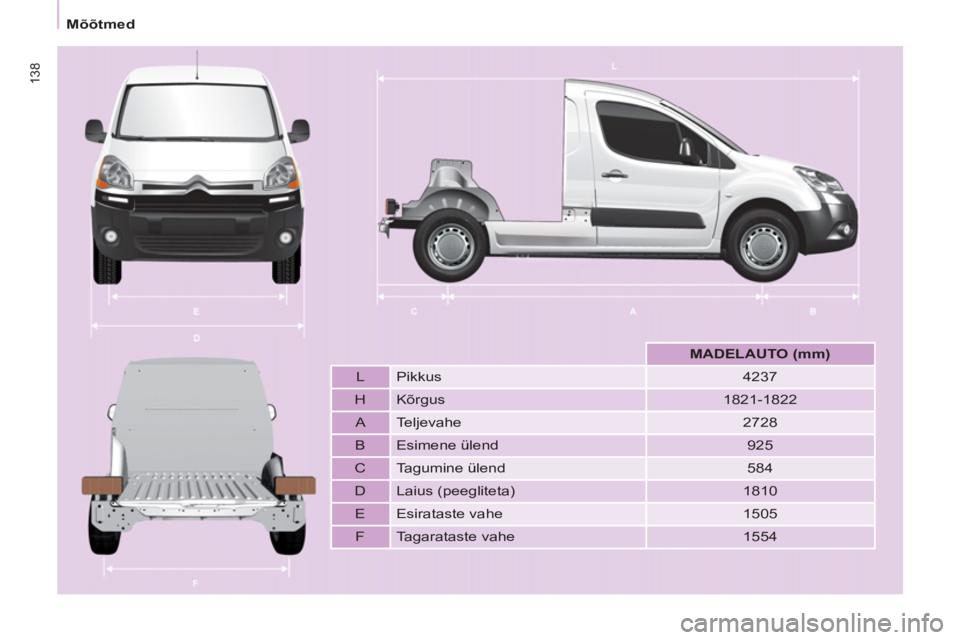

MADELAUTO (mm)



L Pikkus
4237

H Kõrgus
1821-1822

A Teljevahe
2728

B Esimene ülend
925

C Tagumine ülend
584

D Laius (peegliteta)
1810

E Esirataste vahe
1505

F Tagarataste vahe
1554
