CITROEN BERLINGO ELECTRIC 2015 Kasutusjuhend (in Estonian)

3
Tuulutus
59
ERGONOOMIA
ja MUGAVU
S

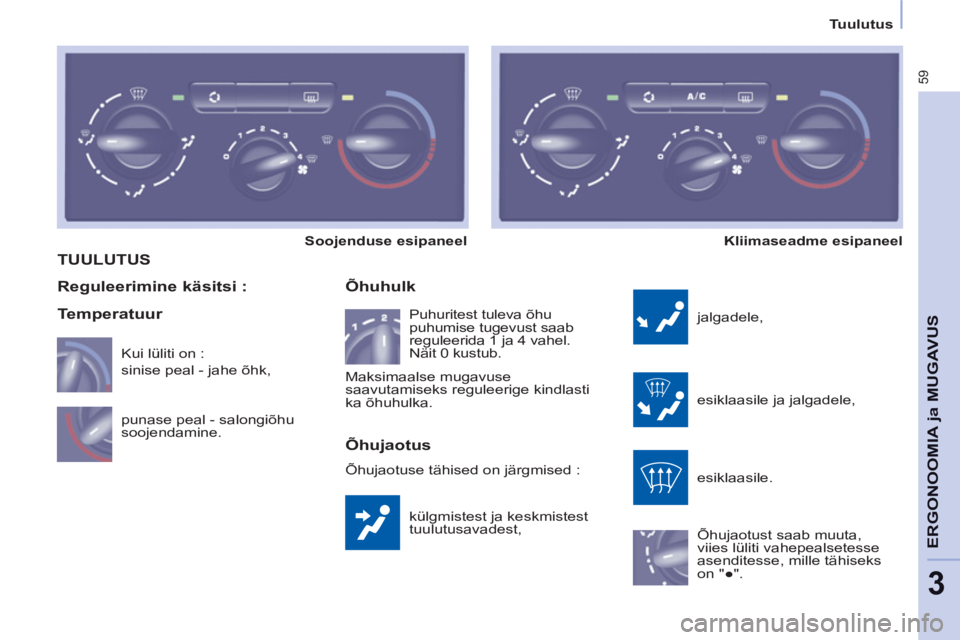

TUULUTUS

külgmistest ja keskmistest
tuulutusavadest,

Õhuhulk

jalgadele,
esiklaasile ja jalgadele,
esiklaasile.
Õhujaotust saab muuta,
viies lüliti vahepealsetesse
asenditesse, mille tähiseks
on "●".


Reguleerimine käsitsi :

Õhujaotus

Õhujaotuse tähised on järgmised : punase peal - salongiõhu
soojendamine. Kui lüliti on :
sinise peal - jahe õhk, Puhuritest tuleva õhu
puhumise tugevust saab
reguleerida 1 ja 4 vahel.
Näit 0 kustub.

Soojenduse esipaneel
Kliimaseadme esipaneel

Maksimaalse mugavuse
saavutamiseks reguleerige kindlasti
ka õhuhulka.

Temperatuur

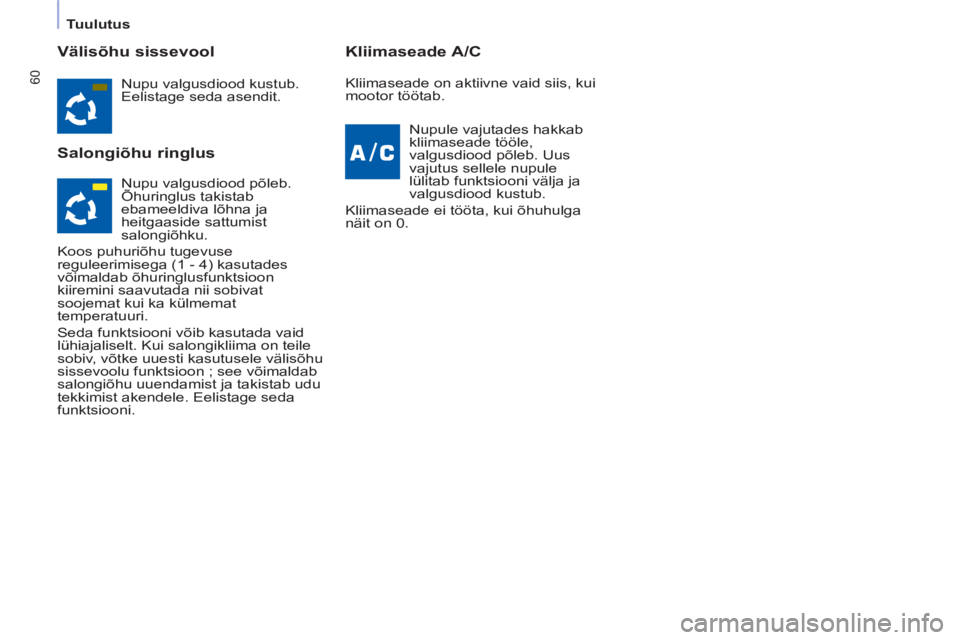

Tuulutus

60


Välisõhu sissevool

Salongiõhu ringlus
Kliimaseade A/C

Nupu valgusdiood kustub.
Eelistage seda asendit.

Nupule vajutades hakkab
kliimaseade tööle,
valgusdiood põleb. Uus
vajutus sellele nupule
lülitab funktsiooni välja ja
valgusdiood kustub.
Kliimaseade ei tööta, kui õhuhulga
näit on 0. Kliimaseade on aktiivne vaid siis, kui
mootor töötab.
Nupu valgusdiood põleb.
Õhuringlus takistab
ebameeldiva lõhna ja
heitgaaside sattumist
salongiõhku.
Koos puhuriõhu tugevuse
reguleerimisega (1 - 4) kasutades
võimaldab õhuringlusfunktsioon
kiiremini saavutada nii sobivat
soojemat kui ka külmemat
temperatuuri.
Seda funktsiooni võib kasutada vaid
lühiajaliselt. Kui salongikliima on teile
sobiv, võtke uuesti kasutusele välisõhu
sissevoolu funktsioon ; see võimaldab
salongiõhu uuendamist ja takistab udu
tekkimist akendele. Eelistage seda
funktsiooni.

3
Tuulutus
61
ERGONOOMIA
ja MUGAVU
S

Kasutusjuhend

Salongi maksimaalseks jahutamiseks
või soojendamiseks saate valida
ka näidu 15, keerates nuppu, kuni
ekraanile ilmub LO või näidu 27,
keerates nuppu, kuni ekraanile
ilmub HI.
Sõidukisse sisenedes võite
avastada, et salongis on liiga külm
või palav. Ärge sellegipoolest
muutke ekraanil olevat näitu, et
kiiremini sobivat temperatuuri
saavutada. Süsteem kasutab oma
maksimumvõimsust ja kompenseerib
temperatuurivahe võimalikult kiiresti.

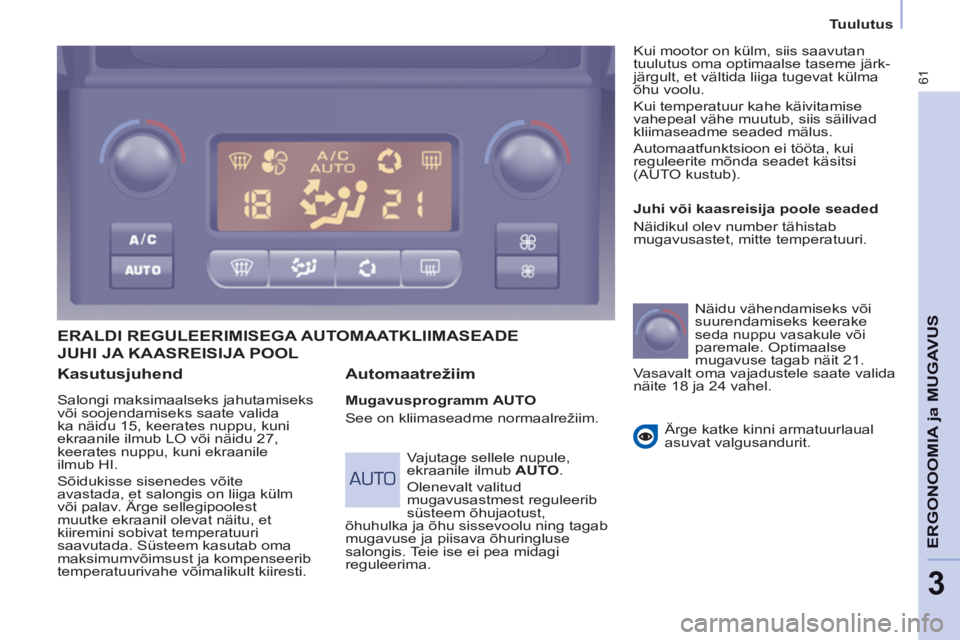

ERALDI REGULEERIMISEGA AUTOMAATKLIIMASEADE

Automaatrežiim


Mugavusprogramm AUTO
See on kliimaseadme normaalrežiim.
Juhi või kaasreisija poole seaded
Näidikul olev number tähistab
mugavusastet, mitte temperatuuri.
Näidu vähendamiseks või
suurendamiseks keerake
seda nuppu vasakule või
paremale. Optimaalse
mugavuse tagab näit 21.
Vasavalt oma vajadustele saate valida
näite 18 ja 24 vahel.
Ärge katke kinni armatuurlaual
asuvat valgusandurit.

Vajutage sellele nupule,
ekraanile ilmub AUTO
.
Olenevalt valitud
mugavusastmest reguleerib
süsteem õhujaotust,
õhuhulka ja õhu sissevoolu ning tagab
mugavuse ja piisava õhuringluse
salongis. Teie ise ei pea midagi
reguleerima. Kui mootor on külm, siis saavutan
tuulutus oma optimaalse taseme järk-
järgult, et vältida liiga tugevat külma
õhu voolu.
Kui temperatuur kahe käivitamise
vahepeal vähe muutub, siis säilivad
kliimaseadme seaded mälus.
Automaatfunktsioon ei tööta, kui
reguleerite mõnda seadet käsitsi
(AUTO kustub).
JUHI JA KAASREISIJA POOL

Tuulutus

62

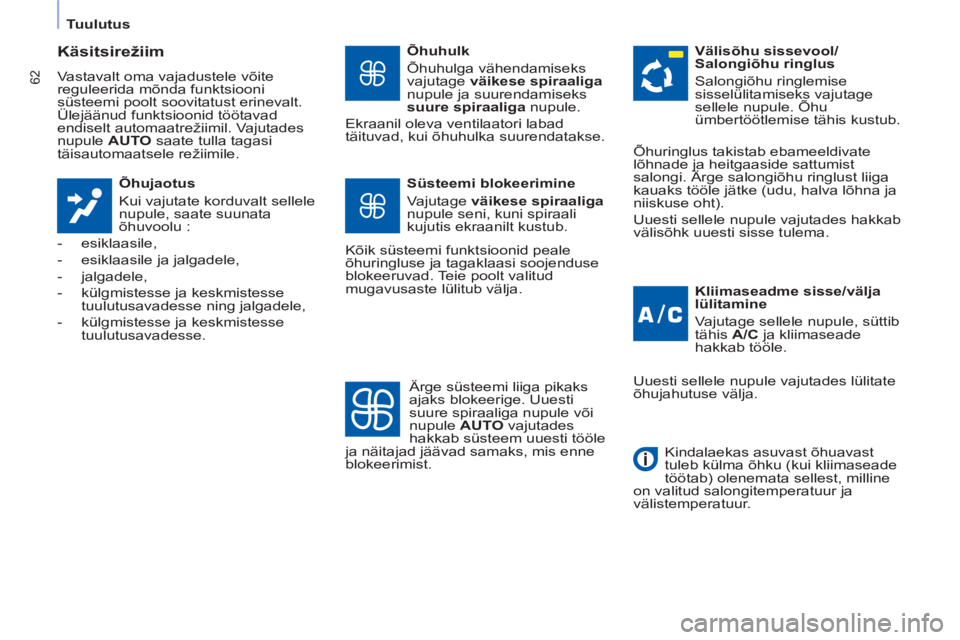

Käsitsirežiim

Vastavalt oma vajadustele võite
reguleerida mõnda funktsiooni
süsteemi poolt soovitatust erinevalt.
Ülejäänud funktsioonid töötavad
endiselt automaatrežiimil. Vajutades
nupule AUTO
saate tulla tagasi
täisautomaatsele režiimile.

Õhujaotus
Kui vajutate korduvalt sellele
nupule, saate suunata
õhuvoolu :


- esiklaasile,

- esiklaasile ja jalgadele,

- jalgadele,

- külgmistesse ja keskmistesse
tuulutusavadesse ning jalgadele,

- külgmistesse ja keskmistesse
tuulutusavadesse.

Õhuhulk
Õhuhulga vähendamiseks
vajutage väikese spiraaliga

nupule ja suurendamiseks
suure spiraaliga
nupule.
Ekraanil oleva ventilaatori labad
täituvad, kui õhuhulka suurendatakse.

Kliimaseadme sisse/välja
lülitamine
Vajutage sellele nupule, süttib
tähis A/C
ja kliimaseade
hakkab tööle.
Süsteemi blokeerimine
Vajutage väikese spiraaliga

nupule seni, kuni spiraali
kujutis ekraanilt kustub.
Kõik süsteemi funktsioonid peale
õhuringluse ja tagaklaasi soojenduse
blokeeruvad. Teie poolt valitud
mugavusaste lülitub välja.
Välisõhu sissevool/
Salongiõhu ringlus
Salongiõhu ringlemise
sisselülitamiseks vajutage
sellele nupule. Õhu
ümbertöötlemise tähis kustub.
Ärge süsteemi liiga pikaks
ajaks blokeerige. Uuesti
suure spiraaliga nupule või
nupule AUTO
vajutades
hakkab süsteem uuesti tööle
ja näitajad jäävad samaks, mis enne
blokeerimist. Õhuringlus takistab ebameeldivate
lõhnade ja heitgaaside sattumist
salongi. Ärge salongiõhu ringlust liiga
kauaks tööle jätke (udu, halva lõhna ja
niiskuse oht).
Uuesti sellele nupule vajutades hakkab
välisõhk uuesti sisse tulema.
Uuesti sellele nupule vajutades lülitate
õhujahutuse välja.

Kindalaekas asuvast õhuavast
tuleb külma õhku (kui kliimaseade
töötab) olenemata sellest, milline
on valitud salongitemperatuur ja
välistemperatuur.

Tuulutus
63
ERGONOOMIA
ja MUGAVU
S

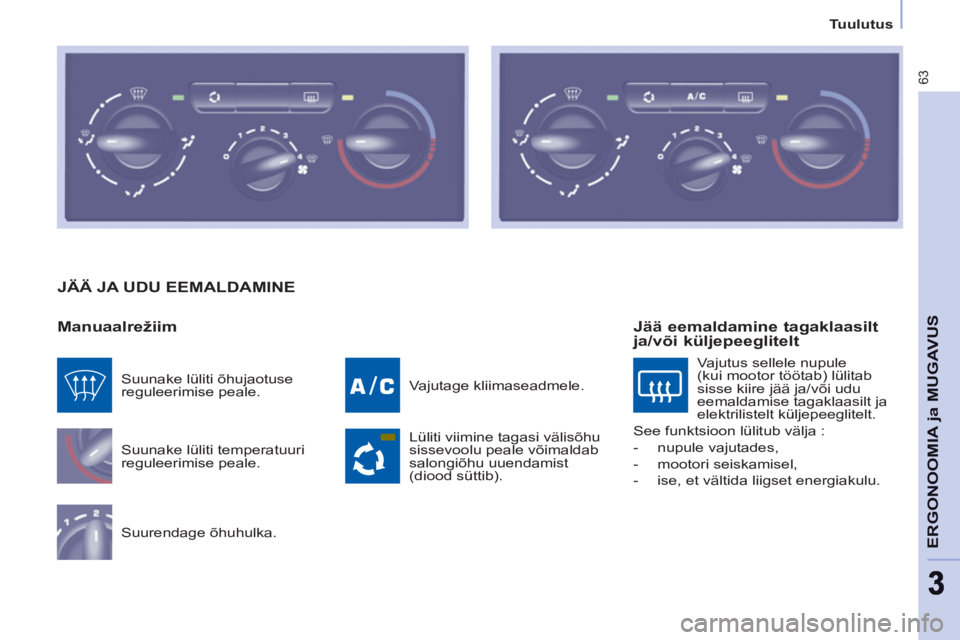

JÄÄ JA UDU EEMALDAMINE

Manuaalrežiim

Suunake lüliti temperatuuri
reguleerimise peale.
Suurendage õhuhulka. Vajutage kliimaseadmele.
Lüliti viimine tagasi välisõhu
sissevoolu peale võimaldab
salongiõhu uuendamist
(diood süttib). Suunake lüliti õhujaotuse
reguleerimise peale.

Jää eemaldamine tagaklaasilt
ja/või küljepeeglitelt
Vajutus sellele nupule
(kui mootor töötab) lülitab
sisse kiire jää ja/või udu
eemaldamise tagaklaasilt ja
elektrilistelt küljepeeglitelt.
See funktsioon lülitub välja :


- nupule vajutades,

- mootori seiskamisel,

- ise, et vältida liigset energiakulu.

Tuulutus

64

JÄÄ JA UDU EEMALDAMINEKASUTUSJUHEND

Tuulutusavad


"Jätke tuulutusavad lahti"

Optimaalse sooja või külma õhu
jaotamise salongis tagavad keskmised
ja külgmised suunatavad õhuavad,
mida saab suunata vasakule/paremale)
või üles/alla. Ärge sõidu ajal neid
tuulutusavasid sulgege ja suunake
need pigem akendele.
Varustust täiendavad jalgade juures
asuvad ja esiklaasile suunatud
õhuavad.
Ärge katke kinni esiklaasi juures
asuvaid õhuavasid ja pakiruumis
asuvaid õhu väljalaskeavasid.


Tolmufilter / lõhnafilter
(aktiivsöega)
See fi lter takistab teatud tüüpi tolmu ja
halva lõhna pääsemist salongi.
Kontrolige fi ltri seisukorda ja laske kõiki
fi lterelemente regulaarselt vahetada.
Teema 6 osa "Kontrollimine".


Kliimaseade

Kliimaseadme kasutamise ajal peavad
aknad olenemata aastaajast olema
suletud. Kui sõiduk on seisnud pikka
aega päikese käes ja salong on
ülekuumenenud, õhutage salongi
mõnda aega.
Kasutage võimalikult tihti AUTO režiimi,
mis võimaldab optimeeritud viisil
juhtida kõiki funktsioone : õhuhulka,
salongi temperatuuri, õhujaotust,
välisõhu sissevoolu ja salongiõhu
ringlust.
Kliimaseadme korrashoidmiseks
lülitage see üks või kaks korda kuus
5 kuni 10 minutiks sisse.
Kliimaseadme töö tagajärjel tekkib
teatud hulk vett, mis võib seismise ajal
sõiduki alla voolata.
Kui kliimaseade ei tekita külma õhku,
ärge seda kasutage ja pöörduge
CITROËN esindusse ja kvalifi tseeritud
töökotta.

Automaatrežiim :
nähtavusprogramm
Akendelt kiiresti udu ja jää
eemaldamiseks (niiskus, palju
reisijaid, külm ilm) ei piisa alati
mugavusprogrammist (AUTO).
Sellisel juhul kasutage
nähtavusprogrammi. Programmi
märgutuli süttib.
Nähtavusprogramm lülitab sisse
kliimaseadme ja õhuvoolu ning jagab
õhuvoolu optimaalselt esiklaasi ja
külgakende vahel.
Programm lülitab välja õhuringluse.

3


Istmed

65
ERGONOOMIA
ja MUGAVU
S

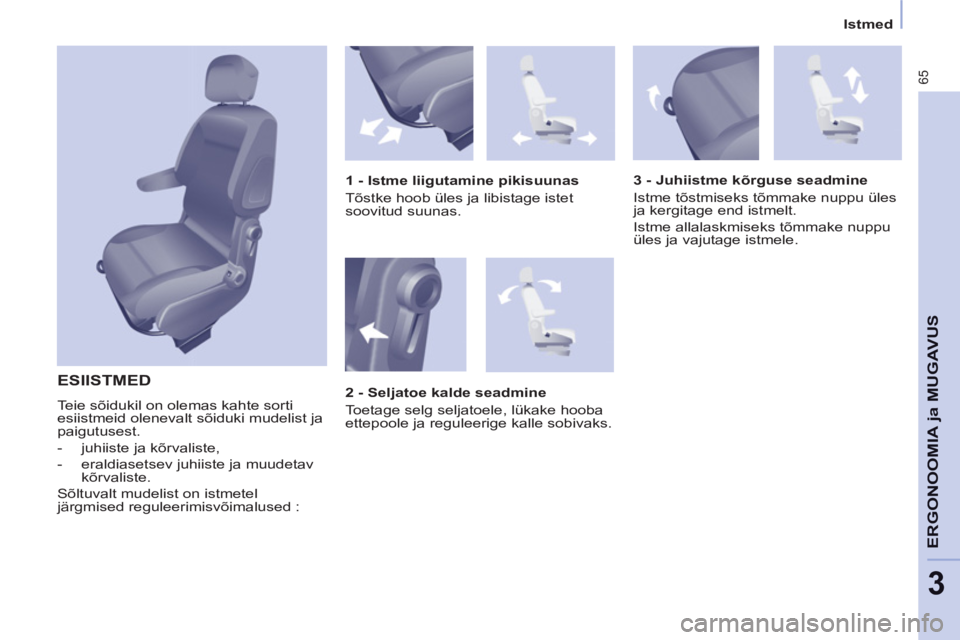

ESIISTMED

Teie sõidukil on olemas kahte sorti
esiistmeid olenevalt sõiduki mudelist ja
paigutusest.


- juhiiste ja kõrvaliste,

- eraldiasetsev juhiiste ja muudetav
kõrvaliste.
Sõltuvalt mudelist on istmetel
järgmised reguleerimisvõimalused :
1 - Istme liigutamine pikisuunas
Tõstke hoob üles ja libistage istet
soovitud suunas.
3 - Juhiistme kõrguse seadmine
Istme tõstmiseks tõmmake nuppu üles
ja kergitage end istmelt.
Istme allalaskmiseks tõmmake nuppu
üles ja vajutage istmele.

2 - Seljatoe kalde seadmine
Toetage selg seljatoele, lükake hooba
ettepoole ja reguleerige kalle sobivaks.

Istmed
66

Ärge kunagi sõitke ilma peatugedeta ;
peatoed peavad olema paigas ja
korralikult reguleeritud.


Käetugi
Käetoe seadmiseks vertikaalasendisse
tõstke käetuge kuni lukustumiseni üles.
Käetoe kasutamiseks laske käetugi
alla.
Käetoe eemaldamiseks vajutage
vertikaalasendis käetoe vabastamise
nupule ja võtke käetugi lahti.

Esiistmete soojenduse lüliti

Mõlema eraldi asetseva esiistme
istmeosa küljel võib olla lüliti.
Kui sõidukis on 2+1 istmepink, saab
juhiistme lüliti abil külgmise istme
soojendust sisse ja välja lülitada.
Vajutus nupule lülitab istmeosa
soojenduse sisse.
Uus vajutus lülitab soojenduse välja.

KÕRVALISTE

Eraldiasetseva kõrvalistme seljatoe
võite kokku klappida ja muuta istme
kirjutuslauaks.
Kokkuklapitud iste võimaldab vedada
sõidukis ka pikki esemeid.

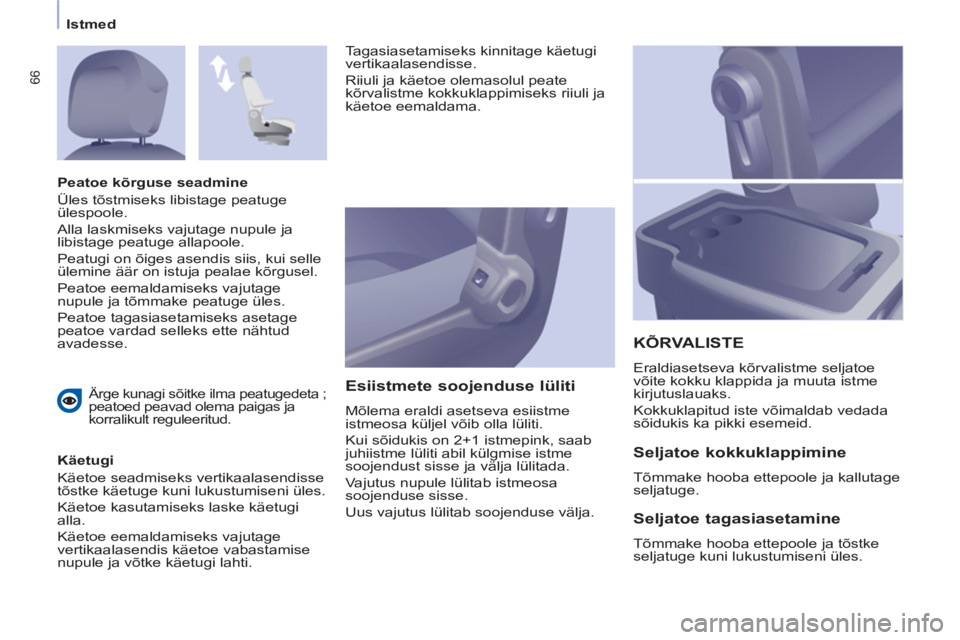

Peatoe kõrguse seadmine
Üles tõstmiseks libistage peatuge
ülespoole.
Alla laskmiseks vajutage nupule ja
libistage peatuge allapoole.
Peatugi on õiges asendis siis, kui selle
ülemine äär on istuja pealae kõrgusel.
Peatoe eemaldamiseks vajutage
nupule ja tõmmake peatuge üles.
Peatoe tagasiasetamiseks asetage
peatoe vardad selleks ette nähtud
avadesse.

Seljatoe kokkuklappimine

Tõmmake hooba ettepoole ja kallutage
seljatuge.


Seljatoe tagasiasetamine

Tõmmake hooba ettepoole ja tõstke
seljatuge kuni lukustumiseni üles. Tagasiasetamiseks kinnitage käetugi
vertikaalasendisse.
Riiuli ja käetoe olemasolul peate
kõrvalistme kokkuklappimiseks riiuli ja
käetoe eemaldama.

3


Istmed

67
ERGONOOMIA
ja MUGAVU
S

Kirjutuslaua asend
Tõmmake istme siseserval asuvast
keelest, et lasta alla seljatuge, mille
küljes on rihmaga kirjutusalus.
Seljatoe ülestõstmiseks tõmmake
keelekesest ja hoidke seljatoest kuni
lukustumiseni kinni.
Toimingute ajal jälgige, et keeleke
istme alla kinni ei jääks.
Panipaik istme all
Panipaika pääsemiseks tõstke
keskmine iste üles. Panipaigale
võib paigaldada tabaluku (ei kuulu
panipaiga juurde).

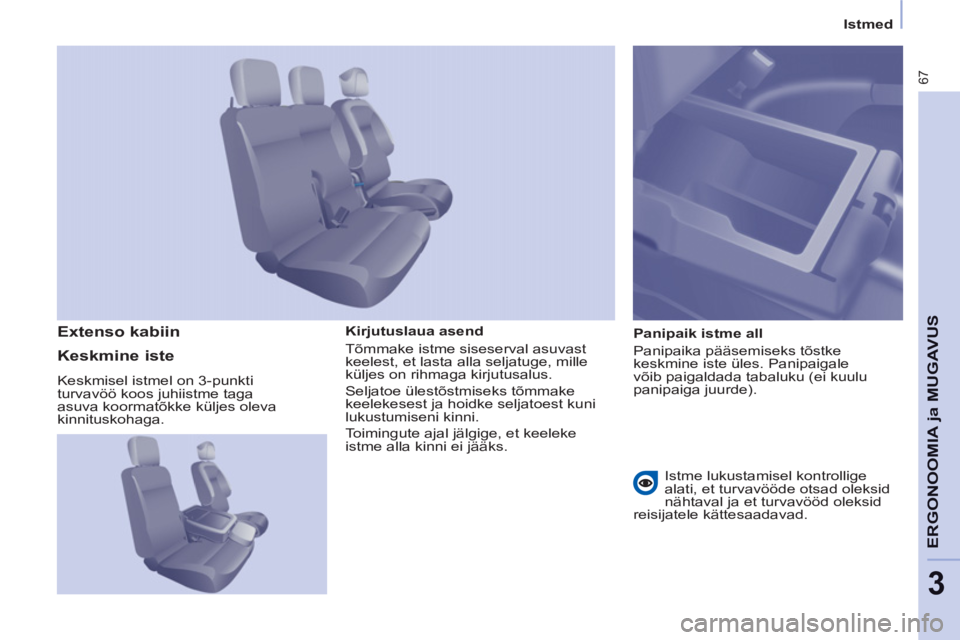

Extenso kabiin

Keskmine iste

Keskmisel istmel on 3-punkti
turvavöö koos juhiistme taga
asuva koormatõkke küljes oleva
kinnituskohaga.
Istme lukustamisel kontrollige
alati, et turvavööde otsad oleksid
nähtaval ja et turvavööd oleksid
reisijatele kättesaadavad.

Istmed
68

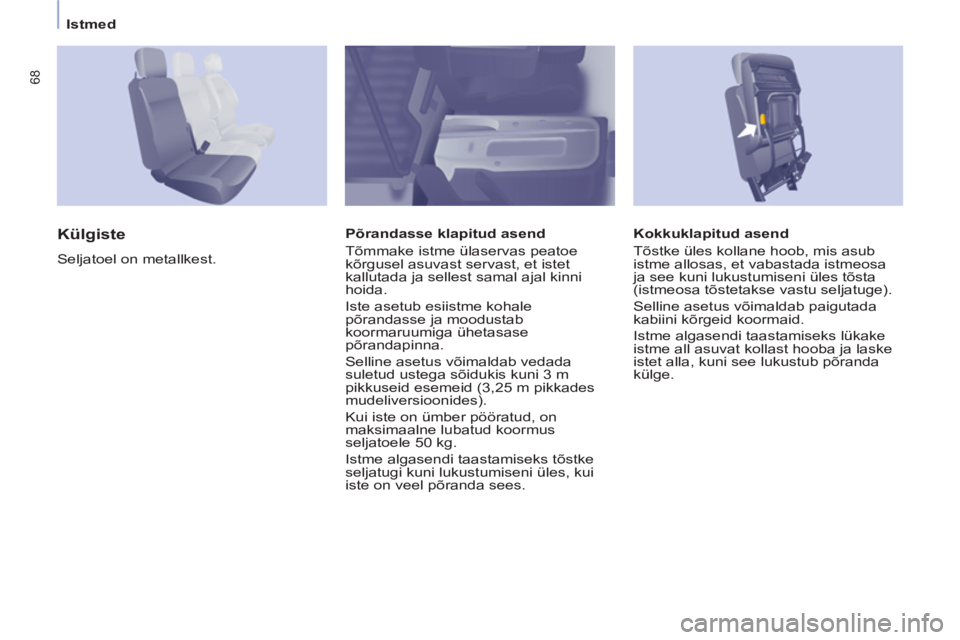

Kokkuklapitud asend
Tõstke üles kollane hoob, mis asub
istme allosas, et vabastada istmeosa
ja see kuni lukustumiseni üles tõsta
(istmeosa tõstetakse vastu seljatuge).
Selline asetus võimaldab paigutada
kabiini kõrgeid koormaid.
Istme algasendi taastamiseks lükake
istme all asuvat kollast hooba ja laske
istet alla, kuni see lukustub põranda
külge.


Külgiste

Seljatoel on metallkest.
Põrandasse klapitud asend
Tõmmake istme ülaservas peatoe
kõrgusel asuvast servast, et istet
kallutada ja sellest samal ajal kinni
hoida.
Iste asetub esiistme kohale
põrandasse ja moodustab
koormaruumiga ühetasase
põrandapinna.
Selline asetus võimaldab vedada
suletud ustega sõidukis kuni 3 m
pikkuseid esemeid (3,25 m pikkades
mudeliversioonides).
Kui iste on ümber pööratud, on
maksimaalne lubatud koormus
seljatoele 50 kg.
Istme algasendi taastamiseks tõstke
seljatugi kuni lukustumiseni üles, kui
iste on veel põranda sees.
